Масштабы топографических карт и планов
Масштаб карты — это отношение длины отрезка на карте к его действительной длине на местности.
Масштаб (от немецкого — мера и Stab — палка) — отношение длины отрезка на карте, плане, аэро- или космическом снимке к его действительной длине на местности.
Численный масштаб — масштаб, выраженный в виде дроби, где числитель — единица, а знаменатель — число, показывающее во сколько раз уменьшено изображение.
Именованный (словесный) масштаб — вид масштаба, словесное указание того, какое расстояние на местности соответствует 1 см на карте, плане, снимке.
Линейный масштаб — вспомогательная мерная линейка, наносимая на карты для облегчения измерения расстояний.
Именованный масштаб выражается именованными числами, обозначающими длины взаимно соответствующих отрезков на карте и в натуре.
Например, в 1 сантиметре 5 километров (в 1 см 5 км).
Численный масштаб — масштаб, выраженный дробью, в которой: числитель равен единице, а знаменатель равен числу, показывающему во сколько раз уменьшены линейные размеры на карте.
Далее приведены численые маштабы карт и соответствующие им именованые масштабы.
Масштаб плана одинаков во всех его точках.
Масштаб карты в каждой точке имеет свое частное значение, зависящее от широты и долготы данной точки. Поэтому его строгой числовой характеристикой является частный масштаб — отношение длины бесконечно малого отрезка Д/ на карте к длине соответствующего бесконечно малого отрезка на поверхности эллипсоида земного шара. Однако при практических измерениях на карте используют ее главный масштаб.
Классификация топографических карт
Топографические карты классифицируются в соответствии с различными параметрами, такими как масштаб, географическое покрытие и тип территории.
Масштаб является одним из основных параметров классификации топографических карт. Он определяет отношение между длиной отрезка на карте и соответствующим ему расстоянием на местности. Масштаб обычно указывается в форме дроби, где числитель представляет единицу длины на карте, а знаменатель — соответствующее расстояние на местности.
Географическое покрытие топографических карт определяет территорию, которую они охватывают. Карты могут быть разделены на районные, областные, национальные и международные в зависимости от размера территории, которая представлена на них.
Тип территории, которую охватывают топографические карты, также может быть использован для их классификации. Например, существуют карты городов, карты лесных угодий, карты рек и озер и др.
Учитывая классификацию топографических карт, можно выбрать наиболее подходящую карту для конкретных целей и задач, будь то планирование похода, изучение местности или разработка проекта строительства.
Как определить номенклатуру топографической карты без указания
Определение номенклатуры топографической карты без указания может быть сложной задачей для начинающих. Однако, с некоторой практикой и знанием основных принципов, вы сможете успешно определить номенклатуру карты.
Вот некоторые шаги, которые помогут вам в определении номенклатуры топографической карты:
Изучите описание карты: обратите внимание на название и сокращения, которые могут указывать на номенклатуру.
Осмотрите заголовок карты: здесь может быть указан номер картографического произведения, на основании которого можно определить номенклатуру.
Изучите легенду карты: обратите внимание на символы и обозначения, которые могут содержать информацию о номенклатуре.
Проанализируйте содержание карты: рассмотрите названия географических объектов, местности, населенных пунктов и дорог, которые могут помочь определить номенклатуру.
Обратитесь к ресурсам: в интернете или в библиотеке вы можете найти руководства и справочники, которые помогут вам определить номенклатуру топографической карты.
Следуя этим шагам, вы сможете определить номенклатуру топографической карты без указания. Необходимо учитывать, что определение номенклатуры может быть не всегда однозначным, и требуется дополнительный анализ и проверка информации для достоверного определения.
Почему важна номенклатура топографических карт?
Основная цель использования номенклатуры в топографических картах – обеспечить единый и удобный формат представления пространственной информации, который позволяет пользователям быстро и точно находить нужную им информацию на карте. Благодаря номенклатуре карты становятся понятными и доступными для широкого круга пользователей, включая геодезистов, геологов, строителей, экологов и других специалистов.
Номенклатура также помогает удобно сравнивать и связывать различные карты, что важно при анализе данных, планировании работ, прогнозировании изменений в ландшафте и ведении сельскохозяйственной, строительной или исследовательской деятельности
Преимущества использования номенклатуры топографических карт: |
---|
Обеспечение единого формата представления информации на карте. |
Удобство использования и поиска нужной информации на карте. |
Повышение качества и точности работы с картами. |
Легкость сравнения и анализа различных карт. |
Удобство обучения и обмена информацией между специалистами. |
Таким образом, правильная номенклатура топографических карт играет важную роль в обеспечении доступа к пространственной информации и эффективном использовании карт в различных областях науки, инженерии и практической деятельности.
Основные элементы номенклатуры
Номенклатура топографической карты представляет собой список всех объектов и элементов, которые отображены на карте
Для определения масштаба топографической карты важно знать основные элементы номенклатуры, которые включают в себя:
- Границы листа карты: указываются координаты углов листа карты, на котором представлена территория. Это позволяет определить границы и размеры отображаемого участка.
- Территория карты: отображает местность, географические объекты, такие как горы, реки, озера и другие природные и искусственные объекты интересующей территории. Этот элемент позволяет определить, насколько подробно отображены объекты на карте.
- Сетка координат: представляет собой систему горизонтальных и вертикальных линий, с помощью которых можно определить координаты точек на карте. Это позволяет проводить измерения расстояний и определять местоположение объектов.
- Название карты: указывается название топографического листа карты, которое обычно соответствует названию населенного пункта или географического объекта, на котором находится лист.
- Система обозначений: используется для обозначения различных объектов и элементов на карте. Например, дороги обозначаются специальными символами, гидрография — другими символами и т.д.
Знание основных элементов номенклатуры позволяет более точно определить масштаб топографической карты и правильно интерпретировать информацию, представленную на ней.
Различия между номенклатурой топографических карт разных стран
Номенклатура топографических карт разных стран может варьироваться в зависимости от их географического положения и стандартов, принятых в каждой стране. В данном разделе мы рассмотрим некоторые из основных различий между номенклатурой топографических карт разных стран.
- Название карты:
- В России и некоторых других странах карты могут иметь специальные обозначения, указывающие на масштаб и географическое положение.
- В других странах, например, в США, карты могут иметь более простое название, указывая только на географическую область или объект, изображенный на карте.
- Масштаб:
- Масштаб карты может быть выражен числом или в виде дроби.
- В некоторых странах масштаб может быть указан относительно единицы измерения, например, в километрах на дюйм.
- Классификация карт:
- Разные страны могут иметь свою систему классификации карт, основанную на необходимых для каждой области данных.
- Некоторые страны могут использовать цифровые модели рельефа для создания двухмерного изображения местности.
Это лишь некоторые из возможных различий, которые можно встретить в номенклатуре топографических карт разных стран
При работе с картами других стран следует обратить внимание на указанные различия и осознать, что номенклатура может иметь свои особенности и зависит от стандартов принятых в стране, выпустившей карту
Секретность
Топографические карты территории России до масштаба 1:50 000 включительно являются секретными, топографические карты масштаба 1:100 000 — предназначены для служебного пользования (ДСП), мельче масштаба 1:100 000 — являются несекретными.
При этом, после 1991 года секретные карты всей территории СССР, хранившиеся в штабах военных округов, расположенных за пределами России, появились в свободной продаже. Поскольку у руководства, например, Украины или Беларуси нет необходимости соблюдать секретность карт иностранных территорий.
Проблема существующей секретности на карты остро проявилась в феврале 2005 года в связи с запуском проекта Google Maps, позволяющего любому желающему пользоваться цветными космическими снимками высокого разрешения (до нескольких метров), хотя в России любой космический снимок с разрешением точнее 10 метров считается секретным и требует заказа в ФСБ процедуры рассекречивания.
В других странах данная проблема разрешена тем, что применяется не площадная, а объектовая секретность. При объектной секретности запрещается свободное распространение крупномасштабных топографических карт и снимков строго определённых объектов, например, районов военных действий, военных баз и полигонов, стоянок военных кораблей. Для этого разработана методика создания топографических карт и планов любых масштабов, не имеющих грифа секретности и предназначенных для открытого пользования.
Система разграфки и номенклатуры топографических карт
А для начала давайте разберёмся, как вообще карты разбиты на квадраты. Достаточно долгое время существует система деления поверхности земли на отдельные листы топографических карт.

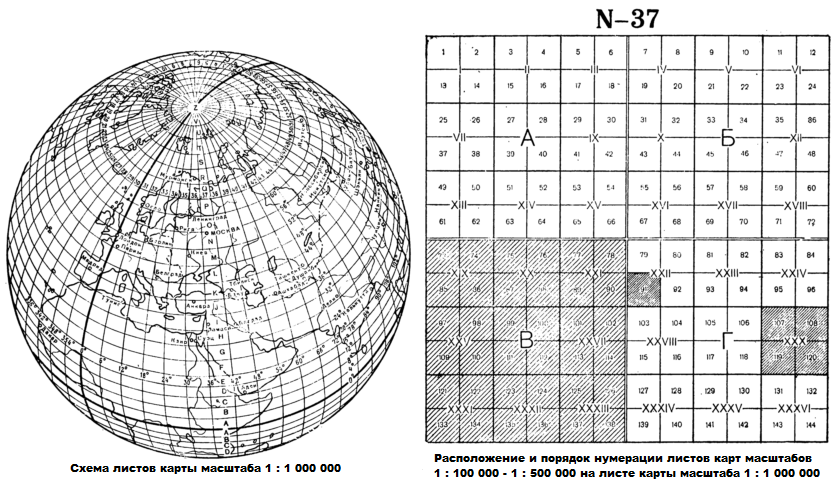

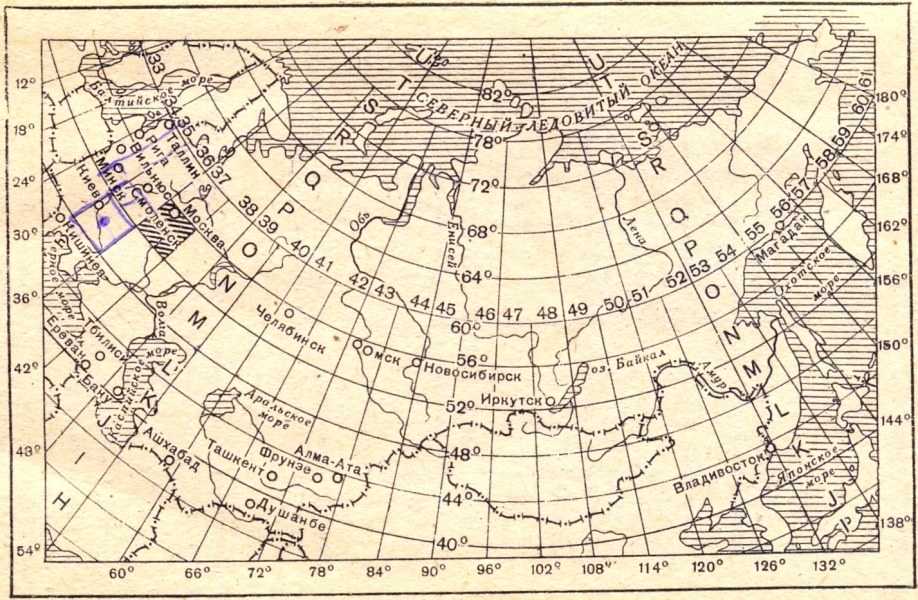

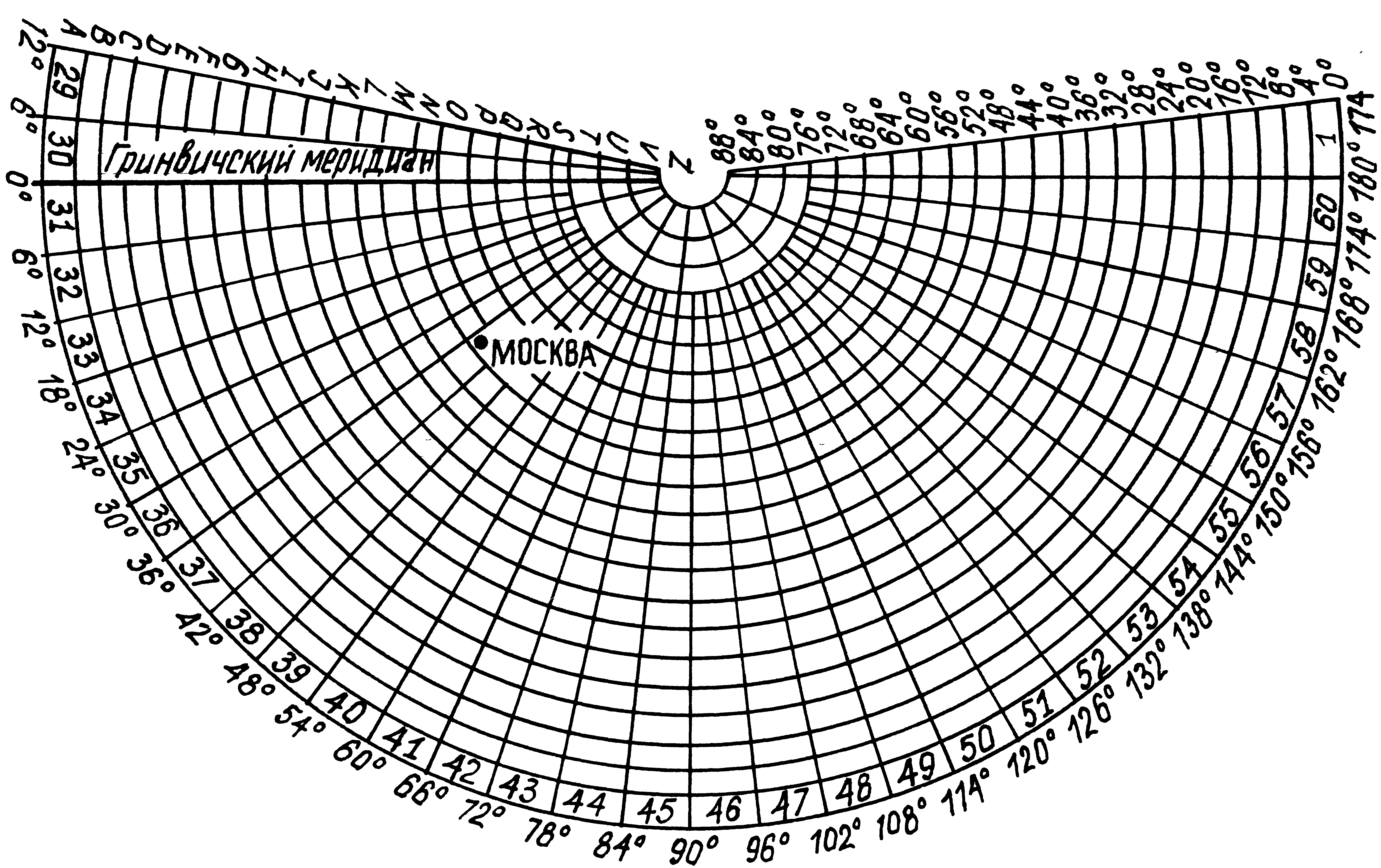

В основе номенклатуры топокарт лежит карта-миллионник, масштаба 1:1 000 000, что соответствует 10 км в 1 см. Границы квадратов образуют параллели и меридианы. Получается такая своеобразная таблица, ряды которой маркируются от экватора к полюсам латинскими буквами от A до V. А колонны нумеруются арабскими цифрами, начиная с меридиана 180° по направлению с запада на восток. Получается, город Киров находится в пределах квадрата О-39.
Секрет масштабов карт

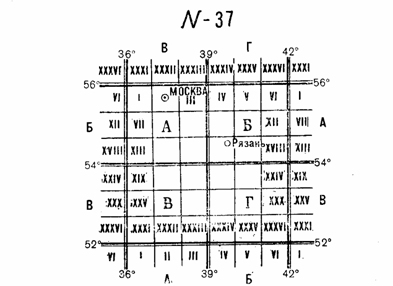

Карта масштаба 1:500 000 — это уже четверть листа карты миллионного масштаба. Для её наименования к обозначению номенклатуры миллионного листа добавляется обозначение соответствующей четверти — русские буквы А, Б, В и Г. Также вместо буквенной записи встречается цифровая: 1, 2, 3 и 4. Так, Киров будет иметь номенклатуру О-39-А.
Для получения масштаба 1:200 000 миллионный лист делится на 36 частей (по 9 на каждую четверть полумиллионного масштаба). Нумерация ведётся римскими цифрами (I-XXXVI) и начинается в пределах квадрата слева сверху. Ну и вернёмся к примеру. Город Киров можно будет отыскать на листе карты этого масштаба с номенклатурой О-39-ХIV. Также возможна запись арабскими цифрами (О-39-14).
Карта масштаба 1:100 000 представляет собой деление листа карты-миллионки на 144 части. Нумерация происходит арабскими цифрами, по порядку. Зачастую начальные нули трёхзначного числа сохраняются. Столица нашего региона будет отображена на листе такой карты O-39-052.
Переходим к более мелким масштабам. Лист карты масштаба 1:50 000 — это четверть листа карты масштаба 1:100 000. И подобно карте-полумиллионке, номенклатура состоит из буквенного (А, Б, В, Г) или числового (1, 2, 3, 4) обозначений. Тут Киров будет находиться на листе O-39-052-А.
Листы топографической карты масштаба 1:25 000 также образуются делением карты на четыре части, правда в качестве исходной карты берётся карта масштаба 1:50 000. Для обозначения таких листов используется номенклатура пятидесятитысячной карты с добавлением одной из строчных русских букв (а, б, в, г) или цифр (1, 2, 3,4). Например, город Киров будет представлен на листе O-39-052-А-б.
Обзор номенклатуры топографических карт
В номенклатуре карт присутствуют следующие основные категории объектов:
Рельеф:
В этой категории включены различные географические элементы, такие как хребты, горы, долины, реки, озера, пещеры и другие природные образования.
Гидрография:
В эту категорию входят все элементы, связанные с водой, включая реки, озера, пруды, водохранилища, части океана и другие гидрологические объекты.
Населенные пункты:
Эта категория включает в себя города, поселки, деревни, сёла и другие населенные пункты. Каждый населенный пункт на карте имеет свой символ и название.
Транспорт:
В эту категорию входят все виды транспорта, включая дороги, железные дороги, мосты, аэропорты, порты и другие объекты транспортной инфраструктуры.
Топонимы:
Топонимы — это названия географических объектов, таких как горы, реки, озера, населенные пункты, которые отображаются на карте. Они помогают ориентироваться на местности и определять положение различных объектов.
Данный обзор представляет лишь краткое описание основных категорий номенклатуры топографических карт. В дополнение к этому, на карте могут присутствовать другие объекты и символы, которые не входят в перечисленные категории.
Знание номенклатуры топографических карт является важным навыком для каждого картографа, поскольку позволяет правильно интерпретировать и использовать картографическую информацию для различных целей и задач.
Определение номенклатуры топографических карт
Номенклатура топографических карт представляет собой систему наименований, обозначений и классификаций, которая используется для идентификации и описания топографических карт.
Наименования карт в номенклатуре обычно содержат информацию о географическом объекте, масштабе, годе издания и серии карт. Наименование может быть представлено с помощью буквенно-цифровой комбинации, которая уникальна для каждой карты.
Буквенная составляющая наименования обычно указывает на географическое положение карты или географический объект, который аббревируется. Например, для карты, изображающей Москву и область, может быть использована буква «М».
Цифровая составляющая наименования обычно указывает на масштаб карты. Например, «100» означает масштаб 1:100 000, а «25» означает масштаб 1:25 000.
Год издания карты указывается в номенклатуре для идентификации времени создания карты. Обычно указывается последний год, когда информация на карте была обновлена.
Серия карт может быть включена в наименование карты, чтобы группировать карты по общей тематике или области. Например, карты, изображающие реки и озера, могут быть объединены в серию «Гидрографические карты».
Номенклатура топографических карт является важным инструментом для идентификации и классификации карт. Правильное определение номенклатуры позволяет быстро находить нужные карты и использовать их для различных задач в географии, геологии, строительстве и других областях деятельности.
Как быстро узнать нужный квадрат?
Ознакомившись с теорией, можно переходить к практической части. Оказывается, есть интернет-ресурс, помогающий освоиться в ориентировании среди дебрей всех этих листов. Сервис работает на движке Google-карт и является автоматизированным аналогом бланковых карт.
Пользоваться ей очень просто. Находишь нужное место, кликаешь левой кнопкой мыши и получаешь наименование квадрата для различных масштабов карт. Кроме того появляется контуры квадратов: большой, для визуализации листа масштаба 1:500 000 и 1:100 000.
Единственное неудобство — неработающие приближение и отдаление колёсиком мыши.
Определение номенклатуры топографических карт
Основными компонентами номенклатуры топографических карт являются:
- Наименование карты – это информация, которая указывает на местность, ориентиры и масштаб карты.
- Масштаб карты – это соотношение между единицами длины на карте и реальными единицами длины на местности.
- Режим и способ представления местности – это способ изображения местности на карте (например, топографический, плановый, ортофотоплан).
- Дата издания карты – это год, месяц и день, когда была выпущена карта.
- Географическая привязка – это сведения о координатах и системе координат, используемых на карте.
Классификация номенклатуры топографических карт представлена в виде системы кодов, которые указывают на основные характеристики и свойства каждой карты. Классификация может включать следующие категории:
- Масштаб.
- Тип местности (например, пустыня, горы, реки).
- Назначение карты (например, туристическая, градостроительная, геологическая).
- Регион или страна, на которую ориентирована карта.
Определение номенклатуры топографических карт является важным инструментом для организации и стандартизации картографического материала. Оно позволяет быстро и точно найти нужную карту, а также обеспечивает единообразное описание и сравнение географических данных.
Топографические карты и их назначение
Топографические карты представляют собой подробное географическое изображение определенной территории. Они содержат информацию о рельефе, гидрографии, дорожной сети, населенных пунктах и других объектах на карте.
Основное назначение топографических карт — предоставление информации о местности, ее характеристиках и особенностях. Эти карты используются в различных областях, таких как геодезия, геология, лесное хозяйство, строительство, туризм и многое другое.
Топографические карты помогают в планировании и проведении различных работ и мероприятий на территории. Они также используются для определения маршрутов, планирования походов и экспедиций, а также военных операций и прочих задач, связанных с изучением и использованием местности.
На топографических картах присутствуют различные обозначения и символы, которые помогают интерпретировать информацию на карте. Такие обозначения включают в себя контурные линии, символы объектов, подписи, масштабы и др. Правильное понимание и использование этих обозначений является важным навыком для работы с топографическими картами.
Использование топографических карт позволяет получить детальную информацию о местности, проводить анализ и планирование, а также принимать важные решения на основе этой информации. Благодаря этим картам мы можем лучше понять и изучить мир вокруг нас.
Символы и обозначения на топографических картах
Топографические карты полезны для понимания местности и содержат множество символов и обозначений, которые помогают интерпретировать информацию на карте. В данном разделе представлены основные символы и их значения, которые можно встретить на топографических картах:
-
Населенные пункты: на карте обозначаются различными символами в зависимости от их размера. Небольшие населенные пункты обозначаются точкой, а крупные города — обычно кругом с названием.
-
Дороги: различные типы дорог обозначаются разными линиями и толщинами. Главные автомобильные дороги представлены жирной линией, региональные — тонкой линией, а местные дороги — пунктиром или пунктирной линией.
-
Реки и озера: водные объекты отображаются на карте с использованием различных символов. Реки обычно представлены линиями, а озера — кругами или контурами.
-
Леса и растительность: леса могут быть обозначены разными способами — точечными или сплошными символами, а также с помощью двух- или трехчастных значков. Луга и земледельческие поля обозначаются отдельными символами.
-
Рельеф: на картах отображаются контуры высот линиями, называемыми изобатами. Изобаты соединяют точки с одинаковой высотой над уровнем моря и помогают представить рельеф местности.
-
Места особых объектов: такие как маяки, крупные здания, каменоломни и другие интересные или важные объекты обозначаются на карте специальными символами.
Это лишь небольшой перечень символов, которые можно встретить на топографических картах. Знакомство с различными символами и обозначениями поможет вам лучше понимать и использовать информацию на картах.
Поиск смежных листов по координатам
Для определения номенклатуры смежных листов топографических карт по координатам необходимо выполнить следующие шаги:
- Определите координаты исходного листа, для которого вы ищете смежные листы.
- Используйте полученные координаты, чтобы найти смежные листы в районе интересующей вас области. Обычно смежные листы находятся в пределах нескольких градусов долготы и широты от исходного листа.
- Проверьте, есть ли уже готовая номенклатура смежных листов в вашем картографическом учреждении или базе данных. Если есть, воспользуйтесь этой информацией для определения смежных листов.
- Если номенклатуры смежных листов нет, то можно воспользоваться специальными программами или сервисами для поиска смежных листов по координатам. Введите координаты исходного листа и получите список смежных листов.
- Проанализируйте полученную информацию и выберите необходимые смежные листы для вашей работы или исследования.
Обратите внимание, что номенклатура смежных листов может различаться в зависимости от географического региона и используемой системы геодезических координат
Программы и ресурсы для определения номенклатуры смежных листов
Определение номенклатуры смежных листов топографических карт может быть непростой задачей, но существуют ресурсы и программы, которые помогут вам в этом. Вот некоторые из них:
1. Государственный фонд геодезических и картографических материалов (ГФГИКМ)
ГФГИКМ предоставляет доступ к каталогу топографических карт, где можно найти информацию о номенклатуре и охвате каждого листа. С помощью этого ресурса вы можете быстро определить, какие листы являются смежными к вашей и выбрать необходимую номенклатуру.
2. Геопортал Росреестра
Геопортал Росреестра предлагает широкий спектр геодезических и картографических данных, включая топографические карты. С его помощью вы можете найти информацию о номенклатуре и смежных листах, используя картографический поиск.
3. Геоинформационные системы (ГИС)
Существуют различные геоинформационные системы, такие как ArcGIS, QGIS и другие, которые могут быть использованы для анализа и отображения топографических карт. Эти программы позволяют вам просматривать карты, добавлять слои смежных листов и легко определять их номенклатуру.
4. Онлайн-карты
Многие онлайн-карты и сервисы, например Google Maps или Яндекс.Карты, также могут быть полезными при определении номенклатуры смежных листов. Вы можете найти нужный лист на карте и получить информацию о его номенклатуре.
Воспользовавшись этими программами и ресурсами, вы сможете определить номенклатуру смежных листов топографических карт проще и быстрее.
Что такое номенклатура карты и зачем она нужна?
Номенклатура карты имеет важное значение, так как она является основой для интерпретации и использования топографической информации. Она позволяет быстро ориентироваться на карте, находить нужные объекты и определять их свойства и характеристики
Без номенклатуры было бы очень сложно использовать карту для ориентирования в местности, планирования маршрутов, анализа ландшафтов и территорий, а также для выполнения других географических исследований и задач.
Номенклатура карты представляет собой систематизированную структуру данных, которая обеспечивает удобство использования картографической информации. Она позволяет классифицировать и объединять объекты по различным признакам и характеристикам, что облегчает поиск и анализ нужной информации на карте. Благодаря номенклатуре можно легко найти на карте реку, гору, озеро, дорогу или любой другой объект и получить о нем необходимые данные.
Номенклатурная информация, представленная на топографической карте, обладает стандартизированной структурой и системой символов, что облегчает работу с картой различным пользователям. Она позволяет быстро получить информацию о местности, перемещаться по карте и выполнять задачи, связанные с отображением, анализом и интерпретацией географической информации. Благодаря номенклатуре карты становятся более удобными и доступными для использования в различных сферах деятельности, связанных с географией, наукой, образованием, планированием и многими другими областями.
Понятие «масштаб» и его влияние на номенклатуру
У каждой топографической карты есть свой масштаб, который обычно указывается на самой карте. Например, масштаб 1:50 000 означает, что один сантиметр на карте соответствует 50 000 сантиметров (или 500 метров) на местности.
Масштаб играет важную роль в определении номенклатуры топографических карт. Чем больше масштаб карты, тем больше деталей и информации можно увидеть на ней. Но при этом, чем больше масштаб, тем меньше площадь карты, т.е. на одной карте будет представлена меньшая территория. Номенклатура топографических карт различается в зависимости от их масштаба.
На картах маленького масштаба (например, 1:1 000 000) можно увидеть только общую систему рельефа и основные географические объекты, такие как реки, озера и горные хребты. На таких картах номенклатура ограничена основными объектами и не предоставляет подробной информации о местности.
В то же время, на картах большого масштаба (например, 1:25 000 или 1:50 000) можно увидеть более подробную информацию о рельефе, поселениях, дорогах, лесах и прочих объектах. Номенклатура на таких картах значительно богаче и предоставляет более полное представление о местности.
Масштаб | Минимальные размеры объектов, отражаемых на карте | Примеры номенклатуры |
---|---|---|
1:1 000 000 | 10 км | Реки, озера, горные хребты |
1:500 000 | 5 км | Поселения, дороги |
1:100 000 | 1 км | Леса, острова, овраги |
1:50 000 | 500 м | Хутора, поля, ручьи |
Таким образом, при выборе топографической карты необходимо учитывать ее масштаб и соответствующую номенклатуру. Чем более подробную информацию о местности вы хотите получить, тем меньший масштаб следует выбирать.
Как определить номенклатуру смежных листов топографических карт
Одним из основных способов определения номенклатуры смежных листов является использование угловых координат. В этом случае необходимо найти смежные листы по границам их координатного прямоугольника. На основе угловых координат можно определить, находится ли интересующий нас лист внутри или рядом с исходным листом.
Также можно использовать прямоугольные координаты для определения номенклатуры смежных листов. В этом случае нужно найти листы, координаты которых пересекаются с координатами исходного листа. Это позволит найти ближайшие к нему смежные листы.
Другой способ определения номенклатуры смежных листов — использование указателей. Картографические материалы могут содержать указатели на смежные листы, которые облегчают их поиск и предоставляют информацию о смежных картографических листах.
Важно отметить, что при определении номенклатуры смежных листов необходимо использовать соответствующие таблицы номенклатуры топографических карт. В этих таблицах приведены сведения о нумерации и расположении листов, что значительно упрощает процесс поиска нужной информации
Формы выражения масштаба
Обозначение масштаба на картах и планах имеет три формы: численного, именованного и линейного масштабов.
Численный масштаб выражают дробью, в которой числитель— единица, а знаменатель М — число, показывающее, во сколько раз уменьшены размеры на карте или плане (1:М)
В России для топографических карт приняты стандартные численные масштабы:
Для специальных целей создают также топографические карты в масштабах 1 : 5 000 и 1 : 2 000.
Основными масштабами топографических планов в России являются:
1:5000, 1:2000, 1:1000 и 1:500.
Однако в землеустроительной практике планы землепользований чаще всего составляют в масштабах 1 : 10 000 и 1 :25 000, а иногда— 1 : 50 000.
При сравнении различных численных масштабов более мелким является тот, у которого больше знаменатель М, и, наоборот, чем меньше знаменатель М, тем крупнее масштаб плана или карты.
Так, масштаб 1 : 10 000 крупнее, чем масштаб 1 : 100 000, а масштаб 1 : 50 000 мельче масштаба 1 : 10 000.
