Изучение картографической основы
Для составления описания местности с помощью топографических карт необходимо иметь представление о том, как читать и интерпретировать картографическую основу. Топографическая карта представляет собой графическое изображение местности, на котором показаны различные элементы и объекты местности.
Основными элементами карты являются:

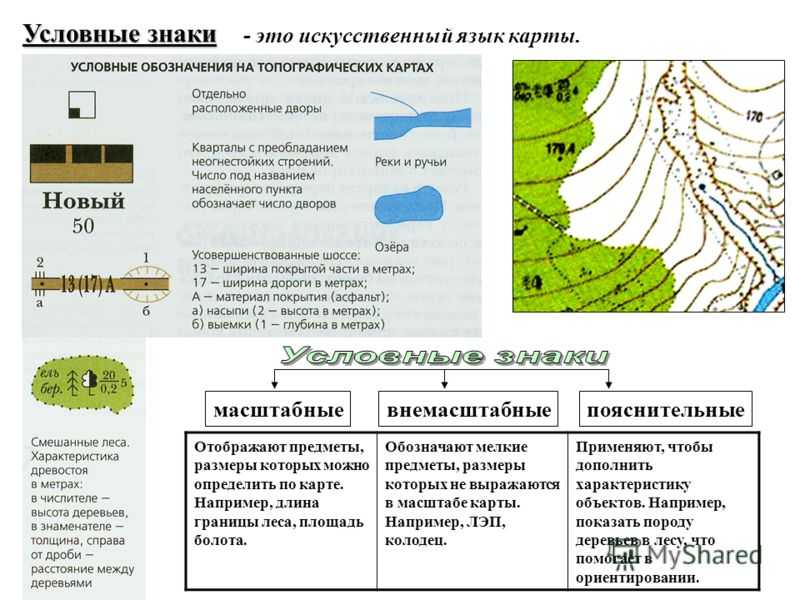

- Легенда – это ключ, который объясняет значение символов, линий и цветов, на которых изображены различные объекты и элементы местности. Легенда позволяет понять, что означает каждый символ и какой объект он обозначает.
- Масштаб – это отношение между размером на карте и фактическим размером объектов на местности. Масштаб позволяет оценить размеры объектов на карте и их расположение друг относительно друга.
- Координатная сетка – это сетка параллелей и меридианов, которая позволяет определить географическое положение объектов на карте. Координатная сетка состоит из градусов широты и долготы, которые позволяют определить точные координаты любого объекта.
- Высотные отметки – это отметки, которые показывают высоту над уровнем моря. Высотные отметки обозначаются с помощью штрихов, точек или цифр и позволяют определить рельеф местности и высоту объектов.
- Границы и обозначения – это линии, символы и надписи, которые показывают границы территорий, такие как границы государств, регионов или населенных пунктов. Границы и обозначения позволяют определить географическую принадлежность объектов.
Изучение картографической основы поможет лучше понять структуру и содержание топографических карт, что позволит более точно и полно описывать местность и ориентироваться на местности.

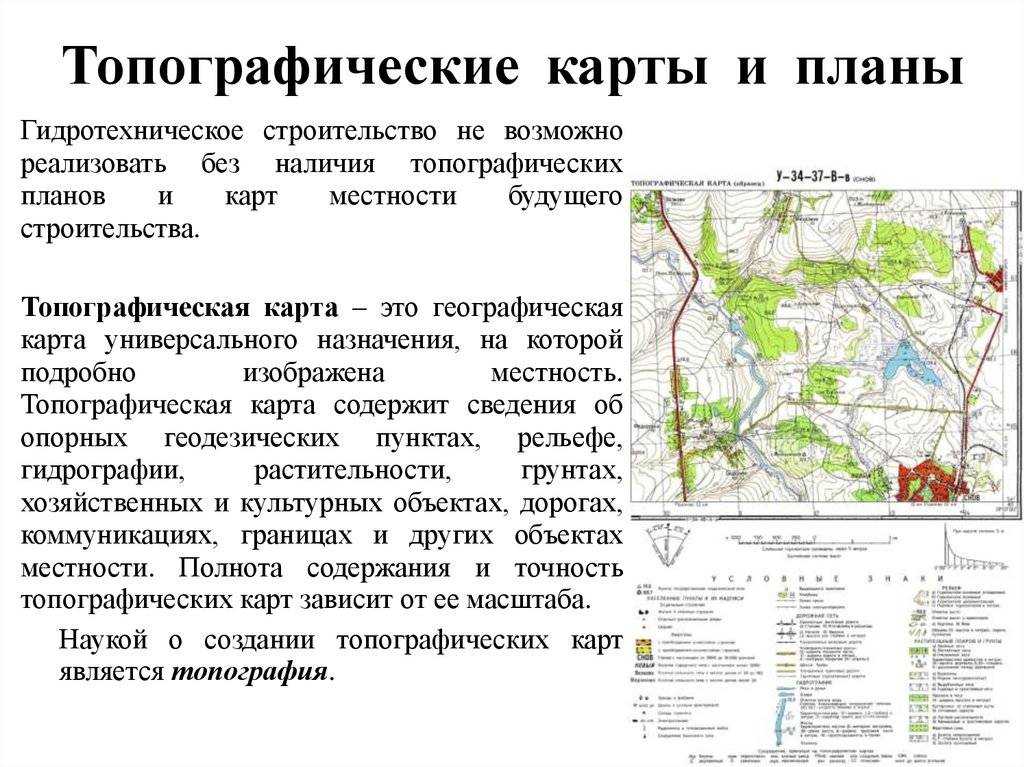

Назначение топографических карт.
Топографические карты служат основным источником информации оместности и используются для ее изучения, определениярасстояний и площадей,дирекционных углов, координат различных объектов и решения других измерительных задач. Они широко применяются при управлении войсками, а также в качестве основы для боевых графических документов и специальных карт.
Топографические карты (преимущественно карты масштабов 1:100 000 и 1:200 000) служат основным средством ориентирования на марше и в бою. Карта масштаба 1:25 000 предназначается для детального изучения отдельных участков местности (при форсировании водных преград, десантировании и в других случаях), выполнения точных измерений, а также для расчетов при строительстве военно-инженерных сооружений и военных объектов.
Карты масштабов 1:50 000 и 1:100 000 предназначаются для детального изучения местности и оценки ее тактических свойств при планировании и подготовке боевых действий, управления войсками в бою,целеуказания и ориентирования на поле боя, определения координат огневых (стартовых) позиций, средств разведки, целей и выполнения необходимых измерений и расчетов.
Карта масштаба 1:200 000 предназначается для изучения и оценки местности при планировании и подготовке боевых действий всех родов войск, управления войсками в операции (бою), планирования передвижения войск и ориентирования на местности при совершении марша.
Карты масштабов 1:500 000 и 1:1 000 000 предназначаются для изучения и оценки общего характера местности при подготовке и ведении операций, а также используются авиацией в качестве полетных карт.
Лоцманские карты.
Предназначаются для вождения судов и проектирования гидротехнических сооружений на реках. Примерные масштабы карт и высота сечения изобат указаны в таблице. Лоцманские карты содержат подробные сведения о береговой линии, глубинах, подводных препятствиях, навигационных знаках.
Глубины показываются изобатами и отметками. Счет глубин ведется от уровня воды в межень. Лоцманская карта используется вместе с лоцией реки.
По материалам книги Справочник по военной топографии. А. М. Говорухин, А. М. Куприн, А. Н. Коваленко, М. В. Гамезо.
-
Открытие художественной школы сценарий
-
Охарактеризуйте роль экологических знаний для современного человека кратко и понятно
-
Должностная инструкция ответственного за профориентацию в школе
-
Мыслительные операции в психологии кратко
- Обобщение опыта работы воспитателя доу для аттестации по нетрадиционному рисованию
Частные случаи топографических планов (планов местности)
Нередко “специалисты” называют топоплан геоподосновой (и наоборот). По сути, эти понятия действительно синонимичны. Но с уточнениями. Геоподоснова может содержать в себе сразу несколько “топографических планов”. Это собирательное название для всех изображений территории какого-либо объекта. На геоподоснове обязательно указание всех имеющихся подземных коммуникаций. На топоплане же они изображаются только по необходимости. Так же как некоторые нюансы для целей мелиорации земель

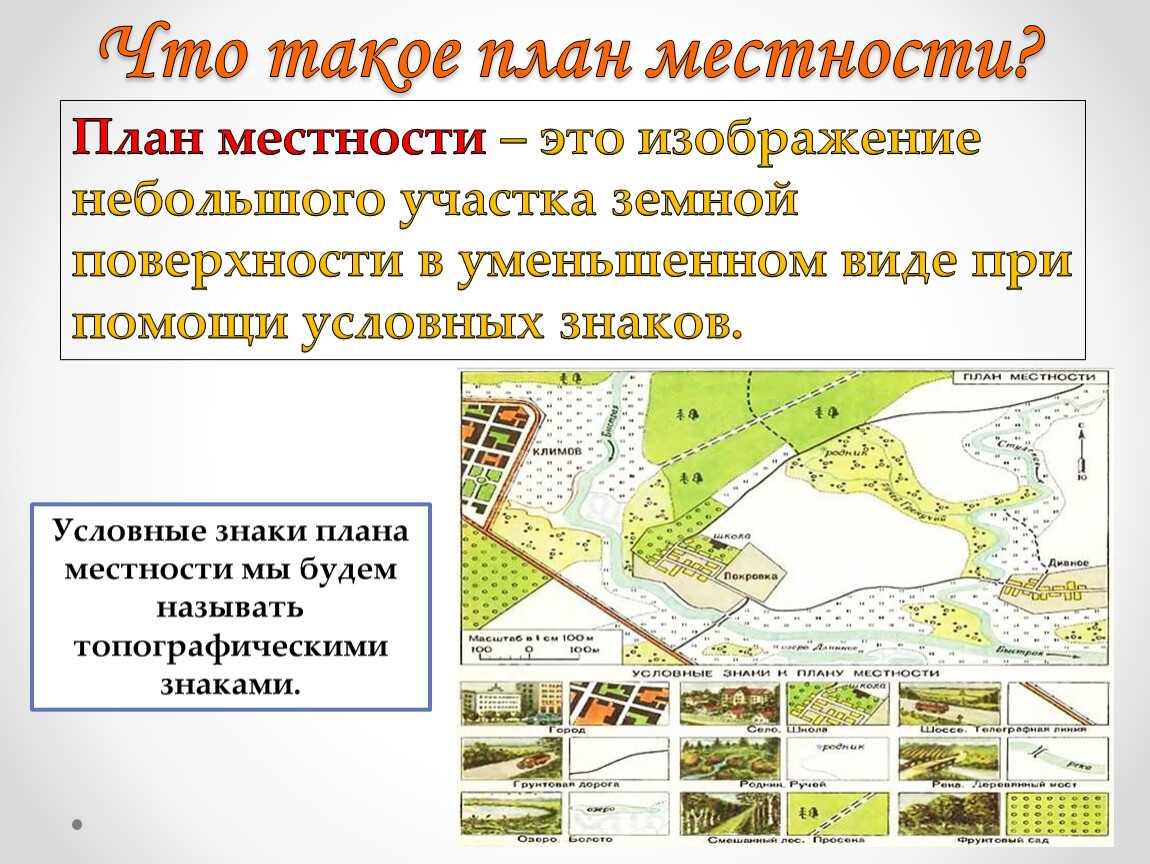

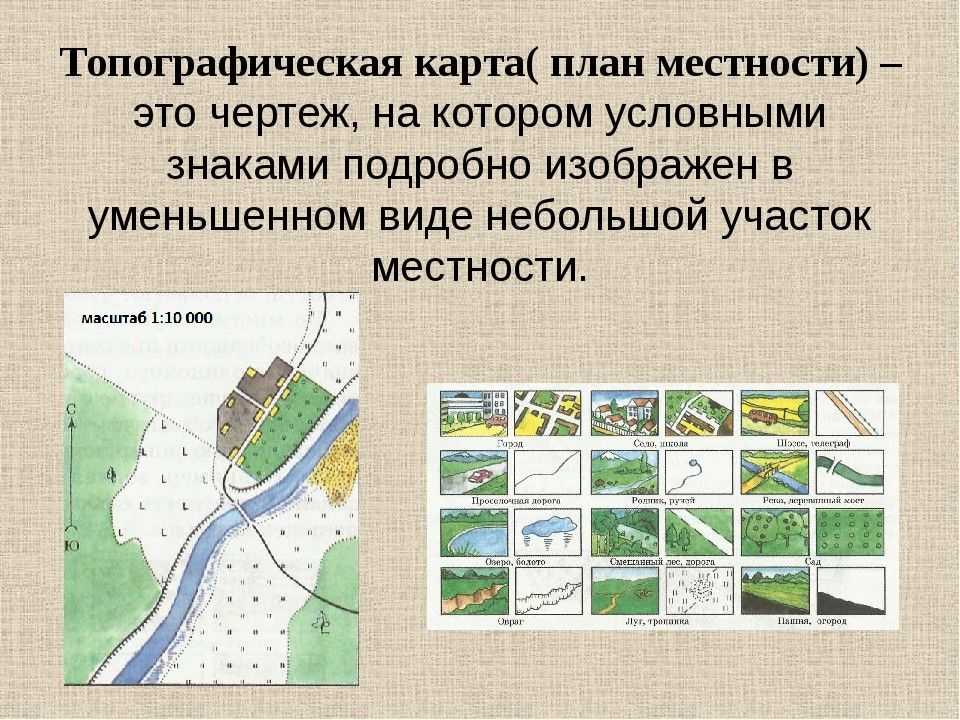

План местности — разновидность топографической карты; чертёж небольшого участка местности в крупном масштабе. Планы применяются туристами, коммунальными и аварийными службами, в сельском хозяйстве и в других местах, где нужно ориентироваться на местности и изучать участки. Через планы учат детей движению по азимуту, ориентированию на местности, азам топографической съёмки. Масштаб планов настолько крупный, что шарообразность Земли не учитывается. Планы создаются по результатам топографической (планово-высотной) либо контурной (плановой) съёмки. В зависимости от того, отражен ли на нём рельеф, подразделяется на планово-высотный и контурный.
- Бытовая карта города .
- Спортивная карта — для спортивного ориентирования.
Контурный
Контурные карты (планы) — на нём показана только ситуация; является результатом горизонтальной (плановой, контурной) съёмки.
Для составления контурного плана местности применяются в основном следующие способы съёмки:
- полярный способ (способ полярных координат, способ полярных направлений);
- способ перпендикуляров (ординат, прямоугольных координат);
- способ биполярных координат (засечек);
- способ промеров (створов);
- способ обхода.
Геоподоснова
В зависимости от масштаба геоподоснова может иметь различное предназначение , при составлении документнации. В зависимости от степени детализации отображенных объектов чертеж геоподосновы, или топографический план, может быть выполнен в одном из крупных масштабов: 1:5000, 1:2000, 1:1000 или 1:500. Топографические планы более мелкого масштаба принято называть картами. При этом планы масштабов 1:1000 и 1:500 предназначены в основном для учета подземных коммуникаций. Топогеодезическая съемка в масштабе 1:500 и 1:2000 ведется на территории мегаполисов с многоэтажной застройкой, тогда как масштабы 1:1000 и 1:5000 используются для топосъемок на незастроенной территории либо местности с одноэтажной застройкой.
В зависимости от вида отображения местности на плане геоподоснова может быть представлена в графическом или цифровом формате . В первом случае чертежи составляются в рамках номенклатурных листов или сводных планов. Во втором случае на основе полученных в процессе топосъемки данных с применением инженерно-геодезического оборудования строится цифровая модель местности в виде пространственных координат множества точек земной поверхности, объединенных в единую систему компьютерными средствами. В свою очередь, цифровая модель местности позволяет выделить независимые модели зданий и сооружений, коммуникаций, рельефа, гидрографии и почвенно-растительного покрова.
7.5 Крутизна ската линии
__________Крутизна ската линии местности характеризуется ее уклоном (u).
__________Уклоном называется тангенс угла наклона.
__________Уклон вычисляется по формуле:
Инструкция по прохождению теста
- Выберите один из вариантов в каждом из 10 вопросов;
- Нажмите на кнопку «Показать результат»;
- Скрипт не покажет результат, пока Вы не ответите на все вопросы;
- Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
- За каждый правильный ответ начисляется 1 балл;
- Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
- Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;
Правила составления описания местности на основе топографических карт
При составлении описания местности на основе топографических карт следует придерживаться определенных правил.
Определение источника данных. В описании нужно указать, что информация основана на данных с топографических карт, указав их масштаб, дату публикации и источник.
Определение границ
Важно указать границы местности, которую описываете, чтобы читатель мог представить ее масштаб и область расположения.
Ориентиры. При описании ландшафта, важно использовать ориентиры, такие как реки, горы, леса или дороги, чтобы помочь читателю разориентироваться.
Высотные характеристики
На основе топографических карт можно указать высотные характеристики местности, такие как пики гор, холмы или долины.
Географические объекты. С помощью топографических карт можно определить и описать географические объекты, такие как озера, реки, болота или пустыни.
Сеть дорог. Важно указать существующие дороги и пути сообщения, чтобы читатель мог представить логистику и доступность местности.
Описание растительности и животного мира. Описание местности может быть дополнено информацией о растительности и животном мире, таких как лесные массивы, поля и виды животных.
Следуя этим правилам, вы сможете составить понятное и информативное описание местности на основе топографических карт.
Ориентирование на местности по топографической карте
Итак, азбуку мы изучили и уже неплохо читаем все символы и условные обозначения, следующий шаг — научиться ориентироваться по читаемой нами карте.
Процесс ориентирования по карте можно разделить на три этапа:
- ориентирование карты
- определение по карте своего местонахождения
- сопоставление карты с местностью
На первом этапе мы придаём карте такое положение, при котором северная сторона рамки карты будет обращена на север, и все направления на карте будут параллельны соответствующим направлениям на местности. Правильно сориентировать карту можно по линиям местности, по направлениям на ориентир или с помощью компаса.
ориентирование карты по линии местности / по направлению
Если вы находитесь рядом с каким-нибудь линейным ориентиром, будь то линия электропередач, автомобильная или железная дорога, или что-то подобное, то сориентироваться проще всего по линии местности. Поверните карту так, чтобы изображение линейного объекта на карте совпало с направлением объекта на местности и все объекты, расположенные справа и слева от линейного ориентира на карте, располагались соответственно справа и слева на местности.
Если линейных ориентиров нет, можно спозиционировать карту по направлению на ориентир, в том случае, когда виден какой-нибудь явный объект, обозначенный на карте (мост, гора, одиноко стоящее дерево, строение и т.д.).
Когда хороших ориентиров нет, например, в густом лесу или на ровной местности без явных ориентиров, придётся воспользоваться компасом. Компас нужно приложить к одной из вертикальных линий карты (к линии километровой сетки или к рамке карты) таким образом, чтобы линия, соединяющая отметку «север-юг» на компасе, совпадала с выбранной вертикальной линией на карте. При этом отметка «север» на компасе должна быть направлена в сторону северного (верхнего) конца карты. Затем карту вместе с компасом нужно повернуть в горизонтальной плоскости таким образом, чтобы верхняя сторона рамки карты совпадала с северным направлением магнитной стрелки.
Определение своего местоположения
Точку своего местоположения проще всего определить, находясь около явного ориентира изображенного на карте (перекресток дорог, мост, отдельно стоящее дерево и т.д.). Например, вы стоите на мосту через реку, тогда находите на карте соответствующее обозначение моста, если он один — это и есть ваша точка стояния (т.с.), если их несколько, то постарайтесь найти дополнительные ориентиры, чтобы определить какой и из мостов ваш. В остальных случаях местонахождение можно приблизительно определить следующими способами: промером пройденного расстояния; по ближайшим ориентирам на глаз; засечкой по местным объектам; обратной засечкой и так далее. Основные принципы использования некоторых способов изображены на рисунке ниже.
промером пройденного расстояния / по ближайшим ориентирам на глаз / засечкой по местным объектам
После того, как вы правильно сориентировали карту, определили своё местоположение, нашли интересующие вас объекты и установили ориентиры вы можете начинать движение, периодически сопоставляя карту с реальной местностью или как говорят по науке — сличать карту.
В ходе движения необходимо регулярно сличать карту с местностью. Это позволяет быстро и полно изучать окружающую территорию, уточнять расположение наблюдаемых целей, ориентиров и других важных объектов, определять расстояния до них и так далее.
P.S.
Мы рассмотрели далеко не все нюансы касающиеся карт для туризма, но для того чтобы начать самостоятельные путешествия этого вполне достаточно. Для тех, кто всерьёз решит заняться ориентированием или запланирует сложную экспедицию, необходимо углубиться в изучение темы; в этом вам помогут ссылки на ресурсы, которые представлены в этой статье выше.
В следующий раз мы поговорим о навигаторах, смартфонах и прочих современных устройствах и онлайн-сервисах, которые помогут вам с ещё большей лёгкостью изучать нашу планету. Подписывайтесь, чтобы не пропустить новые статьи. Приятных вам путешествий!
Основные понятия и принципы
Основными элементами топографической карты являются:
1. Контурные линии – специальные линии на карте, которые соединяют точки, имеющие одинаковую высоту над уровнем моря. Они позволяют определить рельеф местности и показывают, где расположены холмы, горы, ущелья и плато.
2. Ориентир – точка или объект, которые могут быть легко обнаружены на местности и имеют известные координаты. Ориентиры помогают ориентироваться на карте и связывать ее с реальными местами.
3. Масштаб – это отношение между расстоянием на карте и расстоянием на местности. Масштаб позволяет определить, насколько увеличено или уменьшено изображение местности на карте. Например, масштаб 1:100 000 означает, что один сантиметр на карте соответствует 100 000 сантиметрам на местности.
4. Грид – сетка, которая разбивает карту на квадратные или прямоугольные ячейки. Грид позволяет установить координаты на карте и найти конкретную точку в определенной системе координат.
5. Легенда – специальный раздел карты, где расшифровываются все используемые на карте символы и обозначения. Легенда помогает понять значение каждого символа и использовать карту правильно.
Также следует учитывать принципы построения топографической карты:
1. Точность – карта должна быть максимально точной и соответствовать реальным географическим объектам.
2. Единообразие – все элементы карты должны быть согласованы между собой и следовать единым правилам составления.
3. Понятность – карта должна быть понятной для пользователя, чтобы он мог легко интерпретировать информацию и использовать ее в своих целях.
Понимание основных понятий и принципов топографической карты является ключевым для ее правильного использования и точного определения географических объектов.
Измерение длин и площадей по карте
Масштаб карты показывает, во сколько раз длина линии на карте меньше соответствующей ей длины на местности. Он выражается в виде отношения двух чисел. Например, масштаб 1:50 000 означает, что все линии местности изображены на карте с уменьшением в 50000 раз, т. е. 1 см на карте соответствует 50000 см (или 500 м) на местности.
Масштаб указывается под нижней стороной рамки карты в цифровом выражении (численный масштаб) и в виде прямой линии (линейный масштаб), на отрезках которой подписаны соответствующие им расстояния на местности (рис. 1). Здесь же указывается и величина масштаба — расстояние в метрах (или километрах) на местности, соответствующее одному сантиметру на карте.
Полезно запомнить правило: если в правой части отношения зачеркнуть два последних нуля, то оставшееся число покажет, сколько метров на местности соответствует 1 см на карте, т. е. величину масштаба.
При сравнении нескольких масштабов более крупным будет тот, у которого число в правой части отношения меньше. Допустим, что на один и тот же участок местности имеются карты масштабов 1:25000, 1:50000 и 1:100000. Из них масштаб 1:25000 будет самым крупным, а масштаб 1:100 000-самым мелким.
Чем крупнее масштаб карты, тем подробнее на ней изображена местность. С уменьшением масштаба карты уменьшается и количество наносимых на нее деталей местности.
Подробность изображения местности на топографических картах зависит от ее характера: чем меньше деталей содержит местность, тем полнее они отображаются на картах более мелких масштабов.
В нашей стране и многих других странах в качестве основных масштабов топографических карт приняты: 1:10000, 1:25000, 1: 50000, 1: 100000, 1: 200000, 1: 500000 и 1:1000000.
Используемые в войсках карты подразделяются на крупномасштабные, среднемасштабные и мелкомасштабные.
Измерение по карте прямых и извилистых линий.
Чтобы определить по карте расстояние между точками местности (предметами, объектами), пользуясь численным масштабом, надо измерить на карте расстояние между этими точками в сантиметрах и умножить полученное число на величину масштаба.
Пример, на карте масштаба 1:25000 измеряем линейкой расстояние между мостом и ветряной мельницей (рис. 2); оно равно 7,3 см, умножаем 250 м на 7,3 и получаем искомое расстояние; оно равно 1825 метров (250х7,3=1825).
Небольшое расстояние между двумя точками по прямой линии проще определить, пользуясь линейным масштабом (рис. 3). Для этого достаточно циркуль-измеритель, раствор которого равен расстоянию между заданными точками на карте, приложить к линейному масштабу и снять отсчет в метрах или километрах. На рис. 3 измеренное расстояние равно 1070 м
Рис. 2.
Построение профиля
Профилем называется вертикальное сечение участка земной поверхности по заданной линии. Профиль имеет две оси и два масштаба. По горизонтальной оси профиля откладываются расстояния, по вертикальной оси — высоты или глубины.
Профиль проводится на карте по прямой. На карте прочерчивают профильную линию AB, затем устанавливают и подписывают высоты горизонталей и точек перегиба скатов вдоль профильной линии. Подписи при этом могут делаться лишь в точках перегиба и на некоторых горизонталях — для облегчения определения высот. На бумаге проводят линию основания и в соответствии с принятым вертикальным масштабом прочерчивают над ней ряд параллельных горизонтальных линий, соответствующих высоте горизонталей (через одну, через две). В дальнейшем, приложив бумагу к профильной линии AB на карте, проектируют (переносят по перпендикулярам) на неё начальную и конечную точки, а также все горизонтали и точки перегиба скатов в соответствии со значением их высоты. Полученные точки соединяются плавной кривой.
Анализ характеристик местности по топографическим данным
Топографические карты предоставляют обширную информацию о характеристиках местности, которую можно использовать для анализа и изучения различных аспектов географической области. Рассмотрим несколько ключевых характеристик местности, определяемых по данным топографических карт.
Высота – одна из основных характеристик местности. Топографические карты содержат информацию о высоте точек на земной поверхности. Это позволяет определить наличие холмов, гор, ущелий, оврагов и других рельефных форм. Анализ и сравнение высот позволяет оценить сложность проходимости местности и определить возможные опасности для перемещения.
Водные объекты – реки, озера, болота и другие водоемы важны для оценки доступности воды и выработки стратегий перемещения в местности. Топографические карты предоставляют подробную информацию о реках, их направлении, ширине и степени доступности. Кроме того, они содержат информацию о озерах, болотах и других водных объектах, которые могут быть преградой на пути.
Растительность и тип почвы – топографические карты содержат информацию о типе растительности и почвенном покрове в разных районах местности. Это позволяет определить наличие лесов, полян, болот, а также земледельческих угодий. Анализ растительности и типа почвы позволяет оценить пригодность местности для сельского хозяйства, выявить экологические особенности районов и принять необходимые меры для сохранения и использования ресурсов.
Дороги и достопримечательности – топографические карты содержат информацию о существующей дорожной инфраструктуре, включая автомагистрали, трассы, местные дороги и пешеходные тропы. Они также показывают расположение различных достопримечательностей, таких как мосты, здания, памятники и другие объекты, которые помогают ориентироваться в местности и планировать маршруты перемещения.
Топографические карты предоставляют ценную информацию о различных характеристиках местности. Анализ этих данных позволяет понять особенности местности, определить ее преимущества и ограничения, и принять меры для оптимального использования ресурсов.
ИЗМЕРЕНИЯ И ПОСТРОЕНИЯ НА ТОПОГРАФИЧЕСКОЙ КАРТЕ
§
1. ИЗМЕРЕНИЕ
(ОПРЕДЕЛЕНИЕ) РАССТОЯНИЙ НА КАРТЕ
А) Измерение расстояний циркулем-измерителем
Б) Измерение расстояний курвиметром
В) Коэффициент увеличения длины маршрута, измеренного
по
карте
ПОПРАВКА
ДЛЯ УВЕЛИЧЕНИЯ
ДЛИНЫ МАРШРУТА, ИЗМЕРЕННОГО ПО КАРТЕ
| характер местности |
1:200 000 | 1:100 000 | 1 : 50 000 |
| горная(сильнопересечённая) | 1, 25 | 1, 20 | 1, 15 |
| холмистая(среднепересечённая) | 1, 15 | 1, 10 | 1, 05 |
| равнинная(слабопересечённая) | 1, 05 | 1, 00 | 1, 00 |
ИЗМЕРЕНИЯ И
ПОСТРОЕНИЯ НА
ТОПОГРАФИЧЕСКОЙ КАРТЕ
ОПРЕДЕЛЕНИЕ ПО
КАРТЕ ВЫСОТЫ
ТОЧКИ, НАПРАВЛЕНИЯ И КРУТИЗНЫ
СКЛОНА
а) Определение
абсолютных высот
и относительных превышений точек
б) Определение направления склонав) Определение
крутизны склона
ПОСТРОЕНИЕ
ПРОФИЛЯ ПО
КАРТЕ
ОПРЕДЕЛЕНИЕ
ПО КАРТЕ
ПРЯМОУГОЛЬНЫХ КООРДИНАТ ТОЧКИ
а) Определение прямоугольных координат с помощью циркуля (линейки)б). Определение
прямоугольных
координат с помощью координатомера
ОПРЕДЕЛЕНИЕ
СТОРОН
ГОРИЗОНТА НА МЕСТНОСТИ
а) Определение сторон горизонта по Солнцу
) Определение сторон
горизонта по
Полярной звездев) Определение
сторон горизонта
по признакам местных предметовг) Определение
сторон горизонта
с помощью карты
ОПРЕДЕЛЕНИЕ
МАГНИТНЫХ
АЗИМУТОВ НАПРАВЛЕНИЙ НА МЕСТНОСТИ
НАХОЖДЕНИЕ
НАПРАВЛЕНИЯ
НА МЕСТНОСТИ ПО ЗАДАННОМУ АЗИМУТУ
ОРИЕНТИРОВАНИЕ
ПО КАРТЕ
(НА МЕСТЕ)
Ориентирование
карты,
определение точки стояния
Определение точки стояния по ближайшим
ориентирам.
Промером
расстояний. По створу.Определение точки
стояния по
створу и линейному ориентиру. — по створу и
боковому ориентиру. Определение
точки стояния
по створу и боковому ориентиру. Определение
точки стояния
засечкой по боковому ориентиру.
Определение точки стояния засечкой по трём ориентирам
(обратной засечкой).
Определение точки стояния засечкой по
обратным
дирекционным углам.
Определение
расстояний на местности.
Для более быстрого измерения удобно пользоваться самодельным аналогом
дальномерной сетки:
Из листового материала (например из картона) изготавливается
прямоугольная пластина
с прорезью в форме прямоугольного треугольника с основанием 80 мм и
высотой 17 мм.
По основанию делается сантиметровая разметка и наносятся
цифры по
порядку:
50, 58, 67, 80, 100, 133, 200 — это и будет расстояние до
объекта
(до человека).
К пластине привязывается бечёвка или шнурок длиной 50 см с узелком на
конце.
Зажав узелок в зубах и вытянув руку с пластиной Вы получите дальномер,
расположенный точно на расстоянии 50 см от глаз. Подобный дальномер
часто
используется в таких приборах, как прицелы и бинокли. По такому же
принципу измеряется
расстояние оптическим теодолитом, но вместо простого объекта
применяется мерная линейка.
Разметка на нашем «приборе» наносится из простого расчёта:
Пересчитав шкалу, используя другой эталон вместо среднего роста
человека (170 см), можно
сделать дальномер для любого типа объектов. например:
При визуальном определении расстояний используются субъективные данные,
как то — слух и зрение.
Например можно определять расстояние:
Следует знать о линии горизонта, которая тем дальше, чем выше точка
наблюдения.
Например: человек ростом 170 см будет видеть линию горизонта на ровной
местности
на расстоянии около 4,5 километра, а с высоты 5 метров — на расстоянии
9 километров.
ДВИЖЕНИЕ
ПО АЗИМУТАМ
А) Подготовка по карте данных для движения по азимутам
В) Обход препятствий
а)
Особенности
ориентирования в лесу
б)
Особенности
ориентирования в пустынно-степной местности
в)
Особенности
ориентирования в крупных населенных пунктах
г)
Особенности
ориентирования в горах
Понятия о плане и карте
_______При изображении небольшого участка земной поверхности радиусом до 20 км его проецируют на горизонтальную плоскость. Полученную горизонтальную проекцию участка в уменьшенном виде наносят на бумагу. Ошибки, возникающие в этом случае за счет кривизны Земли, находятся в пределах самой высокой точности линейных измерений и поэтому не имеют практического значения.
_______Чертеж, дающий в подобном и уменьшенном виде изображение горизонтальной проекции участка местности, называется планом.
_______При изображении на плоскости значительных территорий проекцирование их производят уже на сферическую поверхность, которую затем развертывают в плоскость. При этом получают определенные искажения контуров.
_______Уменьшенное изображение на плоскости значительных участков поверхности, полученное с учетом кривизны Земли, называются картой.
_______При составлении карт по определенным математическим законам строят сетку меридианов и параллелей, называемую картографической сеткой, внутри которой располагают изображаемые контуры. Наличие такой сетки служит признаком карты.
Пример описания топографической карты
Топографическая карта представляет собой графическое изображение территории, на котором отображаются ее физические и географические особенности с высокой точностью. Данный пример описывает основные элементы, которые присутствуют на топографической карте.
На картинке ниже представлен фрагмент реальной топографической карты, на котором можно увидеть:
| Название карты | Топографическая карта горного массива Эльбрус |
| Масштаб | 1:50 000 |
| Высота | 2845 м над уровнем моря |
| Легенда | Разъяснительный список символов и значений, используемых на карте |
| Компас | Отображает направление севера |
| Координатная сетка | Линии, отображающие географические координаты |
| Рельеф | Изображение градиентной окраски рельефа, с указанием высотных отметок |
| Гидрография | Реки, озера, водоемы |
| Дороги и тропы | Информация о дорогах, тропах и путях сообщения |
| Населенные пункты | Города, поселки, дачные массивы |
| Размещение легенды | В правом нижнем углу карты |
Таким образом, топографическая карта является важным инструментом при изучении и анализе географических особенностей территории, позволяя увидеть множество деталей и составлять навигационные планы.
Что такое топографическая карта?
Топографическая карта представляет собой графическое изображение участка земной поверхности. Она включает в себя различные элементы, такие как рельеф, гидрографию, населенные пункты, дороги и другие объекты.
Эта тип карта предназначена для детального изучения местности, навигации, планирования и проведения различных инженерных, геологических и экологических работ.
Топографические карты используются во многих областях деятельности, включая географию, геологию, геодезию, лесное хозяйство, строительство и даже туризм. Они могут быть масштабированы и содержать разные уровни детализации, чтобы соответствовать специфическим потребностям и целям.
| Элементы топографической карты | Описание |
|---|---|
| Рельеф | Изображение высоты земной поверхности, включающее горы, холмы, долины и другие географические формации. |
| Гидрография | Изображение водных объектов, таких как реки, озера и водохранилища. |
| Населенные пункты | Отображение городов, деревень, поселков и других обитаемых мест. |
| Дороги | Информация о существующих дорожных магистралях, трассах и других типах дорожной инфраструктуры. |
| Инженерные сооружения | Отображение различных объектов, таких как мосты, туннели и здания. |
| Топонимы | Названия географических объектов, такие как горы, реки, озера, острова и т.д. |
Топографические карты являются необходимым инструментом для изучения и понимания местности. Они предоставляют важную информацию о природных и искусственных особенностях окружающего мира, помогая людям ориентироваться в пространстве и принимать важные решения в различных ситуациях.
Способ ориентирования топографической карты по компасу и вертикальным линиям километровой сетки.
Часто при работе на местности топографическая карта бывает сложена так, что боковые стороны ее рамки оказываются завернутыми внутрь ее. В этом случае для ориентирования карты вместо боковой стороны ее рамки можно воспользоваться вертикальными линиями километровой сетки. На одну из которых и устанавливаюткомпас по тем же правилам, что и на боковую сторону рамки.
При этом для точного ориентирования топографической карты устанавливают ее так, чтобы северный конец стрелки компаса показывал цифру на лимбе компаса, соответствующую величине и знаку поправки.
По материалам книги «Карта и компас мои друзья». Клименко А.И.
