6.7. ГЛАЗОМЕРНЫЕ ИЗМЕРЕНИЯ НА КАРТЕ

В практике картометрических работ широко используют глазомерные измерения, которые дают приблизительные результаты. Однако умение глазомерно определить по карте расстояния, направления, площади, крутизну склона и другие характеристики объектов способствует овладению навыками правильного понимания картографического изображения. Точность глазомерных определений повышается с приобретением опыта. Глазомерные навыки предупреждают грубые просчеты в измерениях приборами.
Для определения длины линейных объектов по карте следует глазомерно сравнить величину этих объектов с отрезками километровой сетки или делениями линейного масштаба.
Для определения площадей
объектов как своеобразную палетку используют квадраты километровой
сетки. Каждому квадрату сетки карт масштабов 1:10 000 — 1:50 000 на
местности соответствует 1 км 2 (100 га), масштабу 1:100 000 — 4 км 2 , 1:200 000 — 16 км 2 .
Точность количественных определений по карте, с развитием глазомера, составляет 10-15% измеряемой величины.

Видео


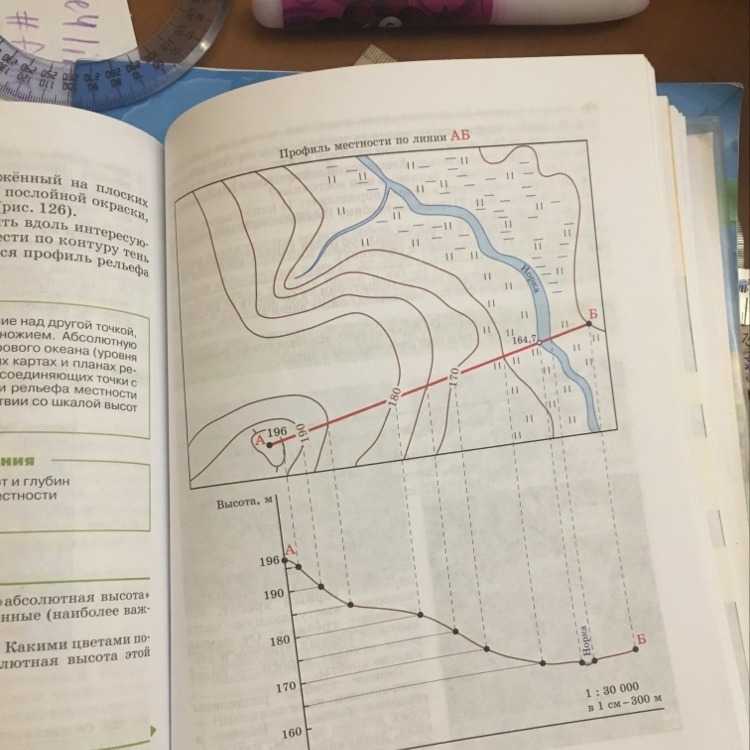

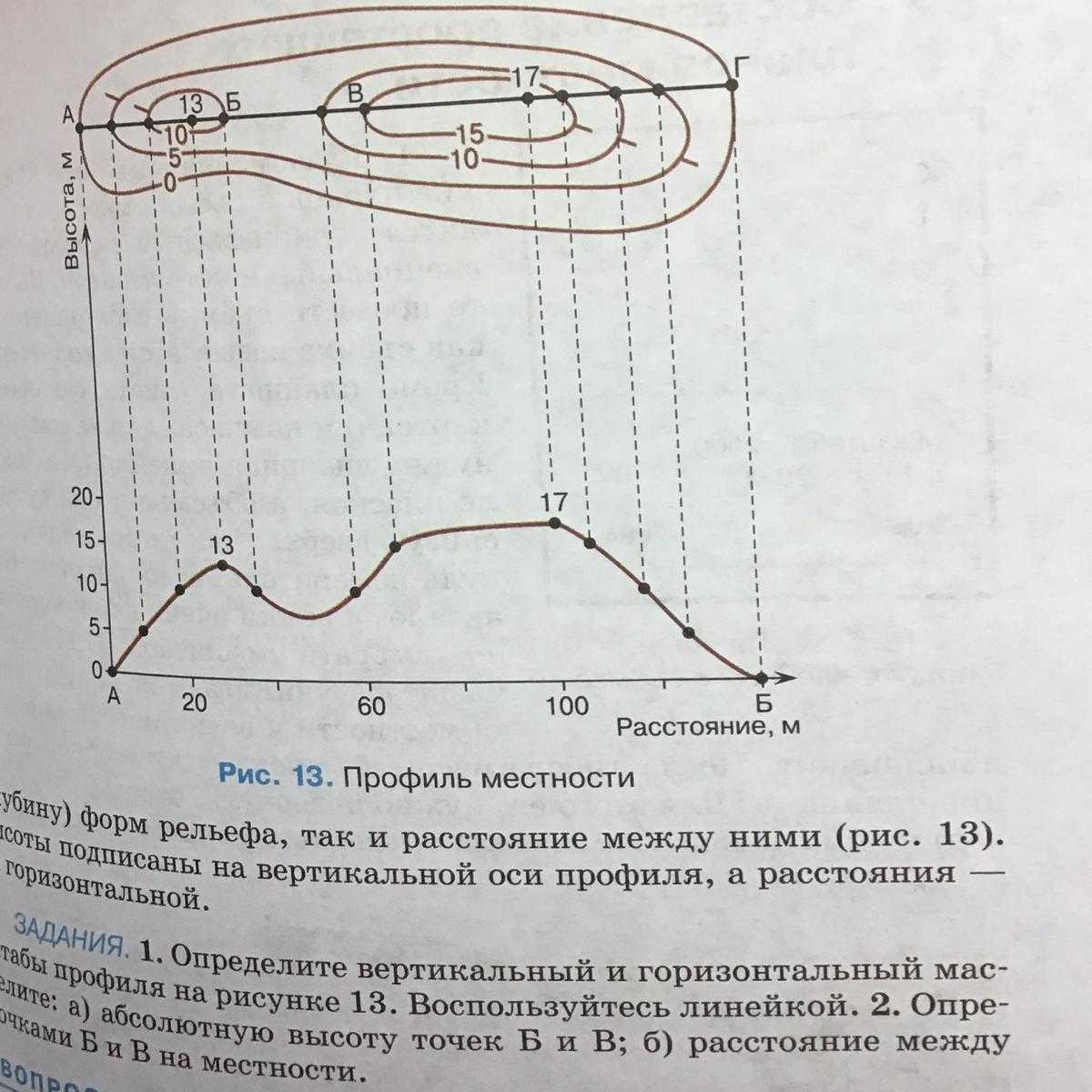

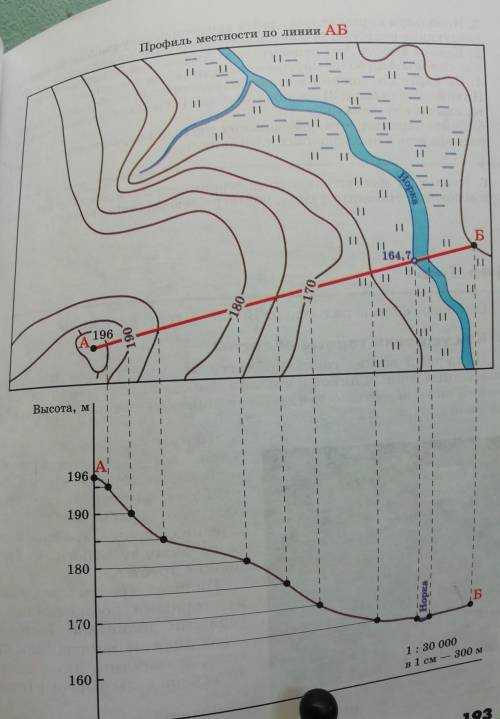

Задачи на определение масштаба

  1. Какие элементы включает математическая основа карт?
  2. Раскройте понятия: «масштаб», «горизонтальное проложение», «численный масштаб», «линейный масштаб», «точность масштаба», «основания масштаба».
  3. Что представляет собой именованный масштаб карты и как им пользоваться?

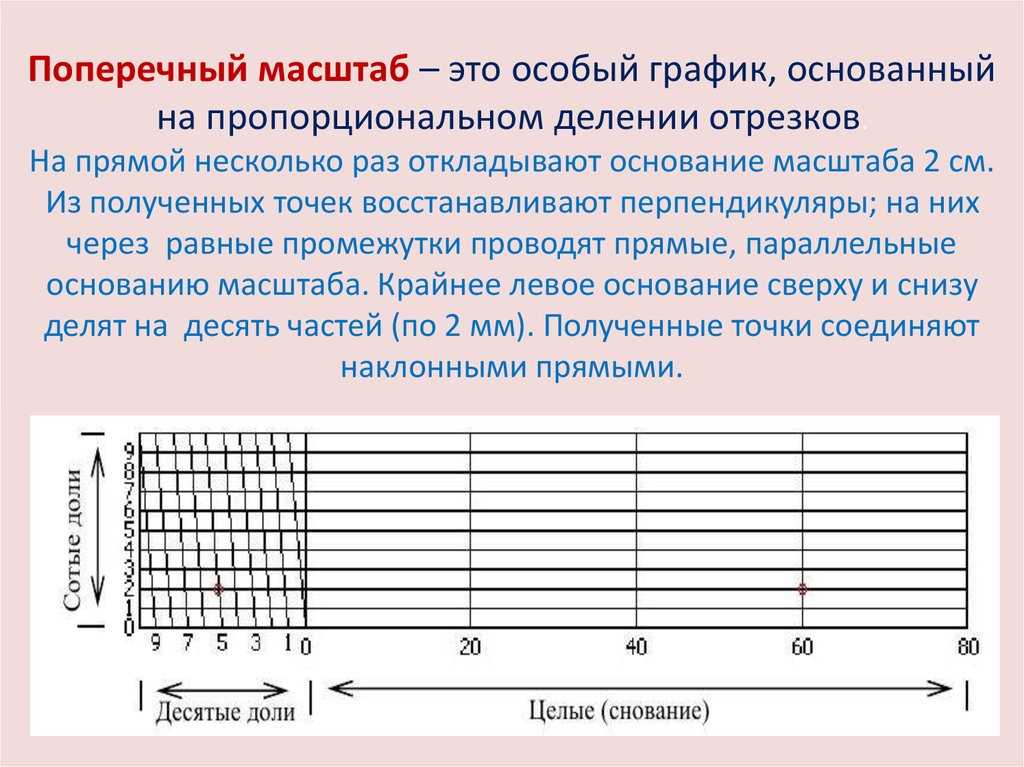

  4. Что представляет собой поперечный масштаб карты, для какой цели он предназначен?
  5. Какой поперечный масштаб карты считают нормальным?
  6. Какие масштабы топографических карт и лесоустроительных планшетов применяют в Украине?
  7. Что представляет собой переходный масштаб карты?
  8. Как рассчитывают основание переходного масштаба?
    Предыдущая

Численный масштаб
– величина неименованная. Он записывается так: 1:1000, 1:2000, 1: 5000 и т.д., причём в такой записи 1000, 2000 и 5000 называется знаменателем масштаба М.

Численный масштаб говорит о том, что в одной единице длины линии на плане (карте) содержится точно столько же единиц длины на местности.
Так, например, в одной единице длины линии на плане 1:5000 содержится точно 5000 таких же единиц длины на местности, а именно: один сантиметр длины линии на плане 1:5000 соответствует 5000 сантиметрам на местности (т.е. 50 метрам на местности); в одном миллиметре длины линии на плане 1:5000 содержится 5000 миллиметров на местности (т.е. в одном миллиметре длины линии на плане 1:5000 содержится 500 сантиметров или 5 метров на местности) и т.д.

При работе с планом в ряде случаев пользуются линейным масштабом.

Линейный масштаб

Основанием линейного масштаба
называется отрезок АВ линейного масштаба (основная доля масштаба), равный обычно 2 см. Он переводится в соответствующую длину на местности и подписывается. Крайнее левое основание масштаба делят на 10 равных частей.

Наименьшее деление основания линейного масштаба
равно 1/10 основания масштаба.

Пример:
для линейного масштаба (использующегося при работе на топографическом плане масштаба 1:2000), показанного на рисунке 1, основание масштаба АВ равно 2 см (т.е. 40 метрам на местности), а наименьшее деление основания равно 2 мм, что в масштабе 1:2000 соответствует 4 м на местности.

Отрезок cd (рис. 1), взятый с топографического плана масштаба 1:2000, состоит из двух оснований масштаба и двух наименьших делений основания, что, в итоге, соответствует на местности 2х40м+2х2м = 88 м.

Более точное графическое определение и построение длин линий можно сделать с помощью другого графического построения — поперечного масштаба (рис. 2).

6.4. ОПРЕДЕЛЕНИЕ НЕИЗВЕСТНОГО МАСШТАБА КАРТЫ

В тех случаях, когда по какой-либо причине масштаб на карте отсутствует (например, обрезан при склейке), он может быть определен одним из следующих способов.

По координатной сетке

. Надо измерить расстояние на карте между линиями координатной сетки и определить, через какое количество километров проведены эти линии; тем самым определится и масштаб карты.

Например, координатные линии обозначены числами 28, 30, 32 и т. д. (по западной рамке) и 06, 08, 10 (по южной рамке). Ясно, что линии проведены через 2 км. Расстояние на карте между соседними линиями равно 2 см. Отсюда следует, что 2 см на карте соответствуют 2 км на местности, а 1 см на карте — 1 км на местности (именованный масштаб). Значит, масштаб карты будет 1:100 000 (в 1 сантиметре 1 километр).

По номенклатуре листа карты.

Система обозначений (номенклатура) листов карт для каждого масштаба вполне определенна, поэтому, зная систему обозначений, нетрудно узнать масштаб карты.

Лист карты масштаба 1:1 000 000 (миллионной) обозначается одной из букв латинского алфавита и одним из чисел от 1 до 60. Система обозначений карт более крупных масштабов имеет в своей основе номенклатуру листов миллионной карты и может быть представлена следующей схемой:

1:1 000 000 — N-37
1:500 000 — N-37-Б
1:200 000 — N-37-X
1:100 000 — N-37-117
1:50 000 — N-37-117-А
1:25 000 — N-37-117-А-г

В зависимости от местоположения листа карты, буквы и числа, составляющие его номенклатуру, будут различны, но порядок и количество букв и чисел в номенклатуре листа карты данного масштаба будут всегда одинаковы
.
Таким образом, если карта имеет номенклатуру М-35-96, то, сравнив ее с приведенной схемой, можно сразу сказать, что масштаб этой карты будет 1:100 000.
Подробнее о номенклатуре карт см. Главу 8.

По расстояниям между местными объектами.

Если на карте имеются два объекта, расстояние между которыми на местности известно или может быть измерено, то для определения масштаба нужно число метров между этими предметами на местности разделить на число сантиметров между изображениями этих предметов на карте. В результате получим число метров в 1 см данной карты (именованный масштаб).

Например, известно, что расстояние от н.п. Кувечино до оз. Глубокое 5 км. Измерив это расстояние на карте, получили 4.8 см. Тогда
5000 м / 4,8 см = 1042 м в одном сантиметре.
Карты в масштабе 1:104 200 не издаются, поэтому производим округление. После округления будем иметь: 1 см карты соответствует 1 000 м местности, т. е. масштаб карты 1:100 000.
Если на карте имеется дорога с километровыми столбами, то масштаб удобнее всего определять, по расстоянию между ними.

По размерам длины дуги одной минуты меридиана

. Рамки топографических карт по меридианам и параллелям имеют деления в минутах дуги меридиана и параллели.

Одной минуте дуги меридиана (по восточной или западной рамке) соответствует на местности расстояние 1852 м (морская миля). Зная это, можно определить масштаб карты так же, как и по известному расстоянию между двумя объектами местности.Например
, минутный отрезок по меридиану на карте равен 1,8 см. Следовательно, в 1 см на карте будет 1852: 1,8 = 1 030 м. Произведя округление, получаем масштаб карты 1:100 000.
В наших вычислениях получены приближенные значения масштабов. Это произошло в силу приближенности взятых расстояний и неточности их измерения на карте.

6.3. ТОЧНОСТЬ МАСШТАБА

Точность масштаба

(предельная точность масштаба) — это отрезок горизонтального проложения линии, соответствующий 0,1 мм на плане. Значение 0,1 мм для определения точности масштаба принято из-за того, что это минимальный отрезок, который человек может различить невооруженным глазом. Например
, для масштаба 1:10 000 точность масштаба будет равна 1 м. В этом масштабе 1 см на плане соответствует 10 000 см (100 м) на местности, 1 мм — 1 000 см (10 м), 0,1 мм — 100 см (1 м). Из приведенного примера следует, что если знаменатель численного масштаба разделить на 10 000, то получим предельную точность масштаба в метрах.

Например
, для численного масштаба 1:5 000 предельная точность масштаба будет 5 000 / 10 000 =
0,5 м.

Точность масштаба позволяет решать две важные задачи:

  • определение минимальных размеров объектов и предметов местности, которые изображаются в данном масштабе, и размеров объектов, которые в данном масштабе невозможно изобразить;
  • установление масштаба, в котором следует создавать карту, чтобы на ней изобразились предметы и объекты местности с заранее определенными минимальными размерами.

Практически принимается, что длина отрезка на плане или карте может быть оценена с точностью 0,2 мм. Горизонтальное расстояние на местности, соответствующее в данном масштабе 0,2 мм (0,02 см) на плане, называется графической точностью масштаба

. Графическая точность определения расстояний на плане или карте может быть достигнута только при использовании поперечного масштаба
.
Следует иметь в виду, что при измерениях на карте взаимного положения контуров точность определяется не графической точностью, а точностью самой карты, где ошибки могут составлять в среднем 0,5 мм вследствие влияния других, кроме графических, погрешностей.
Если учесть погрешность самой карты и погрешность измерений на карте, то можно сделать вывод, что графическая точность определения расстояний на карте в 5 — 7 хуже предельной точности масштаба, т. е. составляет 0,5 — 0,7 мм в масштабе карты.

6.1. ВИДЫ МАСШТАБОВ ТОПОГРАФИЧЕСКИХ КАРТ

При составлении карт и планов горизонтальные проекции отрезков изображают на бумаге в уменьшенном виде. Степень такого уменьшения характеризуется масштабом.

Масштаб карты

(плана) — отношение длины линии на карте (плане) к длине горизонтального проложения соответствующей линии местности

m
=
l
К

:
d M

Масштаб изображения небольших участков на всей топографической карте практически постоянен.При небольших углах наклона физической поверхности (на равнине) длина горизонтальной проекции линии очень мало отличается от длины наклонной линии. В этих случаях можно считать масштабом длины отношение длины линии на карте к длине соответствующей линии на местности.

Масштаб указывается на картах в разных вариантах

6.1.1. Численный масштаб

Численный

масштаб

выражают в виде дроби с числителем равным 1
(аликвотная дробь).

Или

Знаменатель М
численного масштаба показывает степень уменьшения длин линий на карте (плане) по отношению к длинам соответствующих линий на местности. Сравнивая между собой численные масштабы, более крупным называют тот, у которого знаменатель меньше
.
Используя численный масштаб карты (плана), можно определить горизонтальное проложение
линии на местности

Пример
.
Масштаб карты 1:50 000. Длина отрезка на карте
= 4,0 см. Определить горизонтальное проложение линии на местности.

Решение
.
Умножив величину отрезка на карте в сантиметрах на знаменатель численного масштаба получаем горизонтальное проложение в сантиметрах.d
= 4,0 см × 50 000 = 200 000 см, или 2 000 м, или 2 км.

Обратите внимание
на то, что численный масштаб есть величина отвлеченная, не имеющая конкретных единиц измерения.
Если числитель дроби выразить в сантиметрах, то и знаменатель будет иметь те же единицы измерения, т.е. сантиметры

Например
, масштаб 1:25 000 означает, что 1 сантиметру карты соответствует 25 000 сантиметров местности, или 1 дюйм карты соответствует 25 000 дюймов местности.

Для удовлетворения потребностей хозяйства, науки и обороны страны необходимы карты различных масштабов. Для государственных топографических карт, лесоустроительных планшетов, планов лесничеств и лесонасаждений определены стандартные масштабы — масштабный ряд
(табл. 6.1, 6.2).

Масштабный ряд топографических карт

Таблица 6.1.

Численный масштаб

Название карты

1 см карты соответствует
на местности
расстоянию

1 см2 карты соответствует
на местности площади

Пятитысячная

0,25 гектар

Десятитысячная

Двадцатипятитысячная

6,25 гектар

Пятидесятитысячная

Стотысячная

Двухсоттысячная

Пятисоттысячная

Миллионная

Ранее этот ряд включал масштабы 1: 300 000, и 1: 2 000.

6.1.2.
Именованный масштаб

Именованным масштабом

называют словесное выражение численного масштаба.
Под численным масштабом на топографической карте имеется надпись поясняющая, сколько метров или километров на местности соответствует одному сантиметру карты.

Например
, на карте под численным масштабом 1:50 000 записано: «в 1 сантиметре 500 метров». Цифра 500 в данном примере есть величина именованного масштаба

.
Используя именованный масштаб карты, можно определить горизонтальное проложение
линии на местности. Для этого необходимо величину отрезка, измеренную на карте в сантиметрах, умножить на величину именованного масштаба.

Пример
. Именованный масштаб карты — «в 1 сантиметре 2 километра». Длина отрезка на карте
= 6,3 см. Определить горизонтальное проложение линии на местности.Решение
. Умножив величину отрезка измеренного на карте в сантиметрах на величину именованного масштаба, получаем горизонтальное проложение в километрах на местности. d
= 6,3 см × 2 = 12,6 км.

6.1.3. Графические масштабы

Чтобы избежать математических вычислений и ускорить работу на карте, пользуются графическими масштабами

. Таких масштабов два: линейный

и поперечный

.

Линейный масштаб

Для построения линейного масштаба выбирают исходный отрезок, удобный для данного масштаба. Этот исходный отрезок (а
) называют основанием масштаба

(рис. 6.1).

Рис. 6.1. Линейный масштаб. Измеряемый отрезок на местности
будет CD = ED + CE = 1000 м + 200 м =1200 м.

Основание откладывают на прямой линии необходимое число раз, крайнее левое основание делят на части (отрезок b
), которые будут наименьшими делениями линейного масштаба

. Расстояние на местности, которое соответствует наименьшему делению линейного масштаба, называют точностью линейного масштаба

.

  • правую ножку циркуля поставить на одно из делений справа от нуля, а левую ножку — на левое основание;
  • длина линии состоит из двух отсчетов: отсчет целых оснований и отсчета делений левого основания (рис. 6.1).
  • Если отрезок на карте длиннее построенного линейного масштаба, то его измеряют по частям.
