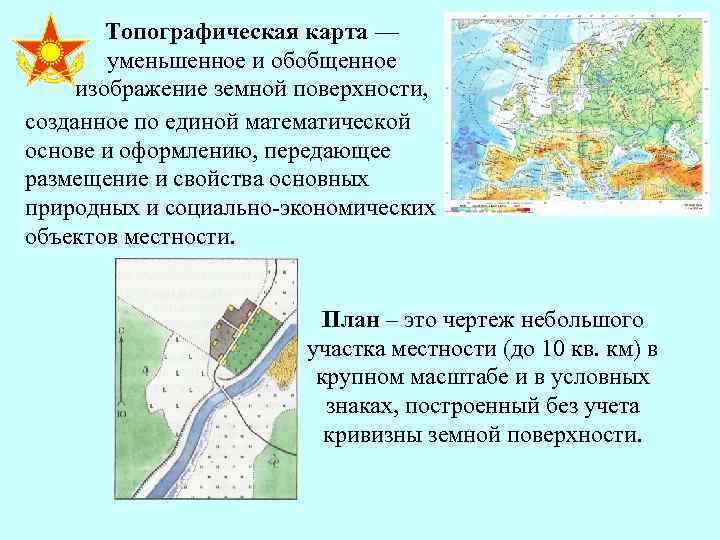

Чтение топографических карт. понятие о карте

Масштаб и классификация карт по нему

Чем больший участок Земли нужно изобразить, тем в большее количество раз нужно уменьшить расстояния на карте по сравнению с действительным. На такой карте все подробности не покажешь, для этого она слишком мелкомасштабна. Приходится отбирать только те объекты, которые важны именно для цели выполняемой данной картой – этот процесс называется географической генерализацией.

Подробно можно показать небольшую площадь, посёлок, район, город. Тут будет видны уже и форма и размер зданий, расположение лесопарков, небольшие реки и др. Это возможно потому, что расстояния уменьшены несильно, масштаб карты достаточно крупный.

По масштабу карты делят на:

• мелкомасштабные (обзорные) — с масштабом менее 1: 1 000 000;
• среднемасштабные (обзорно-топографические) – в пределах 1: 200 000 до 1: 1 000 000;
• крупномасштабные (топографические) – от 1: 200 000 до 1: 10 000.

Нужно запомнить правило: чем больше величина масштаба, тем мельче масштаб карты, чем крупнее масштаб, тем подробнее карта.

Вам будет интересно

• Картографические проекции. Урок 6

  Картографические проекции сегодня – это математические способы изображения всего земного эллипсоида или его части на…

• Способы ориентирования на местности, магнитное склонение. Урок 2

  Подумайте! Когда нужно начинать ориентироваться – до похода или тогда, когда уже заблудился? Какие способы…

• Что такое анализирующее скрещивание? Урок 4

  При селекционной и экспериментальной работе часто бывает нужно определить генотип особи с доминантными признаками. При…

• Размеры и форма Земли. Урок 1

  Вспомните! Как доказать, что Земля шарообразна? Как развивались знания о форме Земли в процессе её…

• Кислотность и щёлочность среды. Урок 6

  Концентрация ионов водорода и гидроксид-ионов в растворе описывается терминами кислотность и щёлочность среды. При температуре…

Что такое масштабная линейка

Масштабная линейка это трехсторонняя линейка, используемая архитекторами и чтения чертежей для преобразования между масштабируемыми и фактическими размерами плана без необходимости прибегать к каким-либо математическим расчетам.

Архитектор использует масштабную линейку при черчении для преобразования размеров планируемого объекта (в меньшую сторону), чтобы создать план здания.

После строитель при чтении плана воспользуется подобной линейкой для перевода размеров (указанных архитектором плана) в реальные для строительства.

В географии линейка используется схожим образом. Картограф измеряет расстояние до объекта и указывает во сколько раз оно уменьшено.

Как ориентироваться по топографической карте?

Есть несколько вещей, которые вам нужно знать, чтобы ориентироваться по топографической карте:
-Во-первых, вы должны быть в состоянии идентифицировать различные объекты, которые показаны на карте. Это включает в себя такие вещи, как горы, долины, реки, озера и дороги.
– Во-вторых, нужно уметь ориентироваться на карте. Это означает, что вам нужно знать, где вы находитесь на карте по отношению к различным функциям.
-В-третьих, вам нужно уметь пользоваться компасом, чтобы найти дорогу. Компас может помочь вам определить, какой путь вам нужно пройти, чтобы добраться до пункта назначения.
-Наконец, вам нужно хорошо понимать масштаб карты. Это поможет вам оценить расстояния и соответствующим образом спланировать свой маршрут.

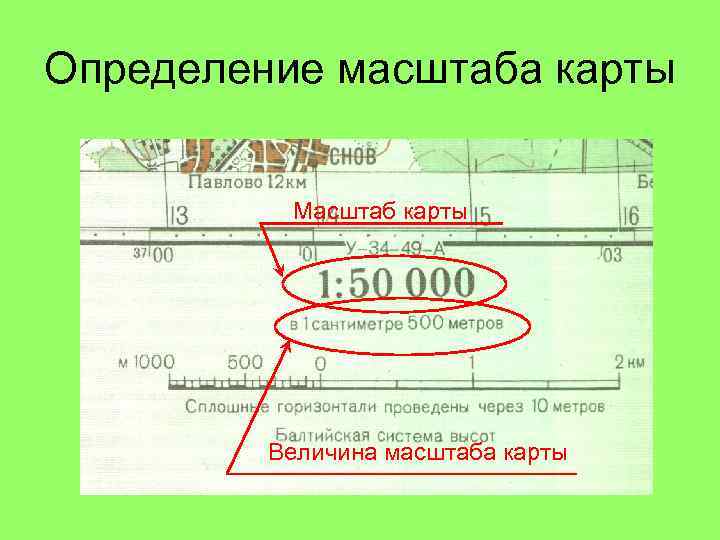

Масштаб в геодезии, картографии и проектировании.

показывает, во сколько раз каждая линия, нанесенная на карту или чертёж, меньше или больше её действительных размеров. Есть три вида масштаба: численный, именованный, графический.

Масштабы на картах и планах могут быть представлены численно или графически.

Численный масштаб

записывают в виде дроби, в числителе которой стоит единица, а в знаменателе — степень уменьшения проекции. Например, масштаб 1:5 000 показывает, что 1 см на плане соответствует 5 000 см (50 м) на местности.

Более крупным является тот масштаб, у которого знаменатель меньше. Например, масштаб 1:1 000 крупнее, чем масштаб 1:25 000.

Именованный масштаб

Графические масштабы

подразделяются на линейные и поперечные.Линейный масштаб — это графический масштаб в виде масштабной линейки, разделённой на равные части.Поперечный масштаб — это графический масштаб в виде номограммы, построение которой основано на пропорциональности отрезков параллельных прямых, пересекающих стороны угла. Поперечный масштаб применяют для более точных измерений длин линий на планах. Поперечным масштабом пользуются следующим образом: откладывают на нижней линии поперечного масштаба замер длины таким образом, чтобы один конец (правый) был на целом делении ОМ, а левый заходил за 0. Если левая ножка попадает между десятыми делениями левого отрезка (от 0), то поднимаем обе ножки измерителя вверх, пока левая ножка не попадёт на пересечение к-либо трансвенсали и какой-либо горизонтальной линии. При этом правая ножка измерителя должна находиться на этой же горизонтальной линии. Наименьшая ЦД=0,2 мм, а точность 0,1.

Точность масштаба

— это отрезок горизонтального проложения линии, соответствующий 0,1 мм на плане. Значение 0,1 мм для определения точности масштаба принято из-за того, что это минимальный отрезок, который человек может различить невооруженным глазом. Например, для масштаба 1:10 000 точность масштаба будет равна 1 м. В этом масштабе 1 см на плане соответствует 10 000 см (100 м) на местности, 1 мм — 1 000 см (10 м), 0,1 мм — 100 см (1 м).

Масштабы изображений на чертежах должны выбираться из следующего ряда:

Масштабы уменьшения	1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1 000
Натуральная величина	1:1
Масштабы увеличения	2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2 000; 1:5 000; 1:10 000; 1:20 000; 1:25 000; 1:50 000. В необходимых случаях допускается применять масштабы увеличения (100n):1, где n — целое число.

Понятие масштаба и его виды

Масштаб карты – это отношение длины отрезка на карте к его действительной длине на местности.

Масштаб (от немецкого Stab – палка) – это отношение длины отрезка на карте, плане, аэро- или космическом снимке к его действительной длине на местности.

Рассмотрим виды масштабов.

Численный масштаб

Это масштаб, выраженный в виде дроби, где числитель – единица, а знаменатель – число, показывающее во сколько раз уменьшено изображение.

Численный масштаб – масштаб, выраженный дробью, в которой:

• числитель равен единице,
• знаменатель равен числу, показывающему во сколько раз уменьшены линейные размеры на карте.

Именованный (словесный) масштаб

Это вид масштаба, словесное указание того, какое расстояние на местности соответствует 1 см на карте, плане, снимке.

Именованный масштаб выражается именованными числами, обозначающими длины взаимно соответствующих отрезков на карте и в натуре.

Например, в 1 сантиметре 5 километров (в 1 см 5 км).

Масштаб плана и масштаб карты

Масштаб плана одинаков во всех его точках.

Масштаб карты в каждой точке имеет свое частное значение, зависящее от широты и долготы данной точки. Поэтому его строгой числовой характеристикой является численный масштаб – отношение длины бесконечно малого отрезка Д на карте к длине соответствующего бесконечно малого отрезка на поверхности эллипсоида земного шара.

Однако при практических измерениях на карте используют её главный масштаб.

Как составляются топографические карты?

Топографическая карта представляет собой двухмерное представление трехмерной поверхности. Термин «топографический» относится к тому факту, что на карте показаны изменения высоты.
Топографические карты обычно составляются с использованием процесса, называемого фотограмметрией. В фотограмметрии геодезист делает измерения по фотографиям. Геодезист использует специальный инструмент, называемый теодолитом, для измерения углов и расстояний.
Затем геодезист использует эти измерения для создания трехмерной модели поверхности. Эта модель используется для создания топографической карты.

Понятие и классификация условных знаков

Топографическая карта – это структурированная система изображений, для которой большое значение имеют условные картографические знаки. Специалисты делят их на знаки общего применения, а также на знаки, используемые для определения объектов в профессиональной сфере.

Для удобства применения подобных знаков введена специальная система классификации:

• Площадные. Предназначены для, того, чтобы определять макрообъекты: луга, озера, реки. С помощью площадных знаков картографическое изображение не только определяет расположение объекта, но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.
• Точечные. Это объекты минимальной величины, которые невозможно полностью отобразить на карте из-за масштаба: указатели на дорогах, отдельно стоящие столбы, колодцы, памятники.
• Линейные. Символы, которые обозначают дороги, их протяженность, линии границ промышленных сооружений.

Почему ты по графические карты имеет крупный масштаб?

Есть несколько причин, по которым крупномасштабные карты используются в графических целях. Первая причина заключается в том, что крупномасштабные карты позволяют отображать более подробную информацию. Это особенно полезно, когда вы пытаетесь показать много информации в небольшом пространстве. Кроме того, крупномасштабные карты менее подвержены искажениям, чем мелкомасштабные. Это связано с тем, что чем больше масштаб, тем меньше на карту влияет кривизна земли. Наконец, крупномасштабные карты просто легче читать и понимать, чем мелкомасштабные. Это связано с тем, что чем больше масштаб, тем крупнее объекты на карте, что облегчает их идентификацию.

Характеристика инструментов для практических заданий

Для определения расстояний по картам с помощью масштаба пользуются различными измерительными приборами. Остановимся более подробно на их характеристике.

1. Линейка считается наиболее простым измерительным прибором. Представляет собой узкую пластинку с прямыми сторонами. На любой линейке есть штрихи, проведенные через определенные промежутки. Обозначать они могут сантиметры, миллиметры или дюймы. Для измерения расстояния необходимо приложить линейку к карте и зафиксировать отрезок между точками. Полученный промежуток в сантиметрах перемножить с величиной масштаба карты.

Для вычисления масштаба многие специалисты применяют масштабную либо геодезическую линейку. С помощью такой линейки очень легко можно определить расстояние, однако масштаб линейки должен быть такой же, как и на карте.

Одним из видов линейки считается транспортир. С помощью транспортира и линейки можно определить направление объекта. На уроках математике вы применяли транспортир для определения градусов углов. А по ним уже можно определить направление. На этом мы с вами остановимся в следующем уроке.

1. Измерение расстояний можно осуществить с помощью штангенциркуля. Какую конструкцию имеет штангенциркуль, рассмотрим на рисунке.

Также как и у всех других измерительных приборов, у штангенциркуля есть шкала в сантиметрах либо миллиметрах. С целью замера расстояния на карте разметочным штангенциркулем с помощью губок фиксируем длину между объектами. Измеренный промежуток на карте прикладываем к линейному масштабу и получаем реальное расстояние.

Проще всего воспользоваться обычным циркулем и линейкой для работы с картой. Как работать с линейкой мы уже разобрались. Остановимся на циркуле-измерителе.

Для определения протяженности между участками на карте по масштабу, нужно приложить циркуль к ним и зафиксировать отрезок, расстояние которого требуется определить. Затем, зафиксированное расстояние на циркуле, приложим к линейному масштабу карты и получим реальное расстояние.

Можно также воспользоваться численным и именованным масштабом плана. Для этого измеряем циркулем отрезок между объектами и прикладываем его к линейке. Полученное расстояние в сантиметрах умножаем на величину масштаба карты.

Классификация и назначение топографических карт, планы городов и специальные карты.

На общегеографических картах изображаются с полнотой, зависящей от масштаба карты, все основные элементы местности без особого выделения каких-либо из них. На специальных (тематических) картах с большей детальностью отображаются некоторые элементы местности или наносятся специальные данные, не показанные на общегеографических картах. К специальным картам относятся исторические, экономические, политико-административные, гидрологические, геологические, дорожные и другие.

Топографические карты — общегеографические карты масштабов 1:1 000 000 и крупнее, подробно изображающие местность. Они издаются отдельными листами определенных размеров и установленных масштабов.

Размеры листа карты в километрах означают: первое число — протяженность с севера на юг, этот размер является практически постоянным для любой широты. Второе число — протяженность с востока на запад, этот размер с увеличением широты постепенно уменьшается. Для карт масштабов 1:25 000 — 1:200 000 боковые стороны рамки составляют от 36,86 см на экваторе до 37,14 см на широте 60 градусов, а нижняя (южная) сторона — от 55,66 см на экваторе до 27,9 см на широте 60 градусов.

Стандарты численных масштабов

В Российской Федерации приняты следующие стандарты численного масштаба:

1:10 000 1:25 000 1:50 000 1:100 000 1:200 000 1:300 000 1:500 000 1:1 000 000

Существуют также карты с масштабом 1:2 000, 1:5 000. Их используют для специальных задач, т.к. столь крупные масштабы — область применения топографических планов.

Есть обзорные географические карты с невероятно мелким масштабом, например — 1:1 000 000 000 (один к триллиону). Её создали в 2010 году учёные Гентского университета в Бельгии, используя технологию изготовления полупроводников CMOS. Экватор на этой карте имеет длину 40 микрометров — 0,04 мм, примерно половину толщины человеческого волоса. А «Карта индустриализации СССР» из Петербургского геологоразведочного музея знаменита не только своим огромным масштабом — 1:1 500 000, но и… красотой. Её изготовили к 20-летнему юбилею Октябрьской революции в 1937 году из 50 000 фрагментов, среди которых — уральская яшма для суши, лазурит — для воды, амазонит — для низменностей. Длина карты — 6 м, высота — 4,5 м, вес — около 3.5 тонны. На Всемирной парижской выставке 1937 года карта удостоена гран-при, а в Нью-Йорке — золотой медали.

Получение ситуационного плана района в масштабе 1:2000

Есть как минимум три варианта получения данного документа:

Первый, самый правильный, быстрый и бесплатный вариант это заказать его у Ваших же кадастровых инженеров, которые будут выполнять для Вас различные работы, например туже топосъемку участка.

Второй вариант. Бывают ситуации, когда Вам пока нет необходимости делать никакие топосъемки и соответственно нанимать кадастровых инженеров. И в этом случае если Вы придете к инженерам за одним только ситуационным планом, то поверьте, Вам выставят счет примерно тысячи на две. В такой ситуации целесообразнее будет обратиться к Государственным кадастровым инженерам. Они есть в любом городе Крыма. Возьмем для примера Ялту, в этом городе гос. Инженеры расположены по адресу : ул. переулок Карла Либкнехта, 1. (не спутайте с «Управлением земельного и градостроительного контроля» они находятся в одном здании). И так Вы предоставляете туда кадастровый номер Вашего участка и Вам все делают в течении 15 минут и за 300 рублей. Согласитесь уже не две тысячи ?

Есть еще и третий способ получения, заявляется что он вообще бесплатный! Но честно говоря мы на практике не разу его так и не опробовали, по этому и заявлять ни чего не будем. Этот способ получения через сайт гос. Услуг. Вот Вам ссылочка : https://www.gosuslugi.ru/63910/1/info попробуйте, возможно у Вас получится.

Важно: Делайте сразу, как минимум, три образца ситуационного плана! Обязательно хотя бы один из них с мокрой печатью! Остальные могут быть копиями. Поскольку данный документ у Вас будут требовать практически во всех инстанциях

А как минимум в трех : Водоканал, Крым Энерго, Гор газ.

ООО АрхиТек — это архитектурно- строительная компания, основанная в 2014 году посредством создания проектного отдела и реорганизацией строительной компании ООО «CHEKAN», работающей в Крыму под юрисдикцией Украины с 2007 года. Основной офис компании расположен в Ялте

МЫ НА СВЯЗИ

Работаем на всей территории Республики Крым!

Источник

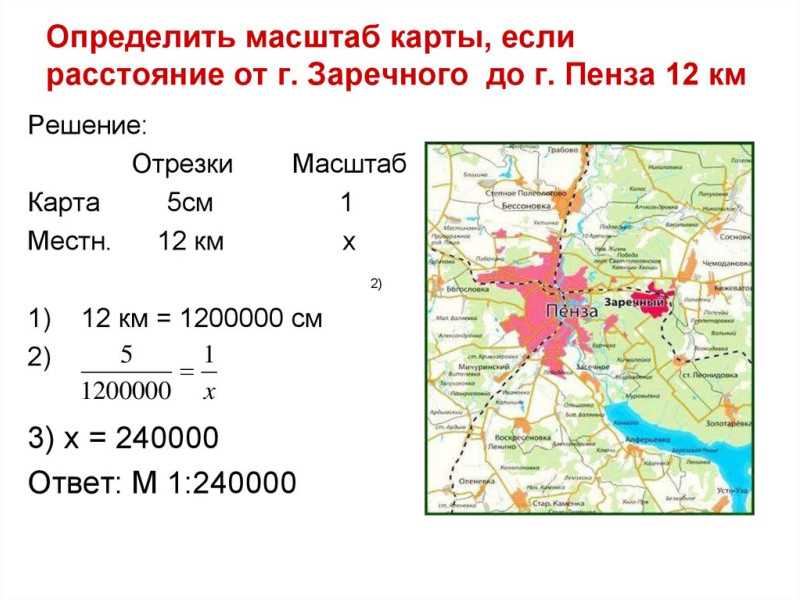

Как измерять расстояние по карте, плану или глобусу?

Измерять расстояния можно при помощи масштаба или градусной сетки (на плане её нет). Второй способ мы изучим немного позднее. Чтобы узнать расстояние на местности, нужно расстояние между двумя точками на карте или плане измерить при помощи линейки (этот способ подходит для прямых линий, для извилистых пользуются курвиметром или измерением малым раствором циркуля).

Измерения нужно производить очень точно, учитывая миллиметры. Затем полученные данные умножить на величину масштаба. Например, если при измерении мы получили расстояние 1,4 см, а масштаб карты в 1см 10 000 км, нужно умножить 1,4 на 10 000, получится 14 000 км – это и есть расстояние на местности. Нужно знать, что мы узнаём не действительное расстояние, а его проекцию. Линия на карте может иметь разные неточности в связи с углом наклона земной поверхности.

При помощи линейного масштаба измеряют расстояние линейкой или циркулем, переносят это расстояние на масштабную линейку и без дополнительных расчетов получают искомое расстояние. При этом неизбежны ошибки, которые зависят от масштаба и проекции карты. Чем крупнее масштаб карты, тем точнее измеренные расстояния.

Глобус – объёмная модель Земли. Он показывает шарообразную форму нашей планеты. На нём все объекты изображены в неискажённом виде. В отличие от карты, они сохраняют свою форму, площадь, длину. Направления на глобусе совпадают с направлениями на Земле. У глобуса всюду один и тот же масштаб, который обычно надписывается в южной части Тихого океана. Масштабы школьных глобусов очень мелкие: 1:50 000 000, т. е. в 1 см – 500 км, истинное расстояние на нём уменьшается в 50 миллионов раз.

Для определения расстояний по глобусу надо ниткой или полоской бумаги измерить расстояние между заданными пунктами и, зная масштаб глобуса, вычислить истинное расстояние с помощью пропорции, как по обычной карте.

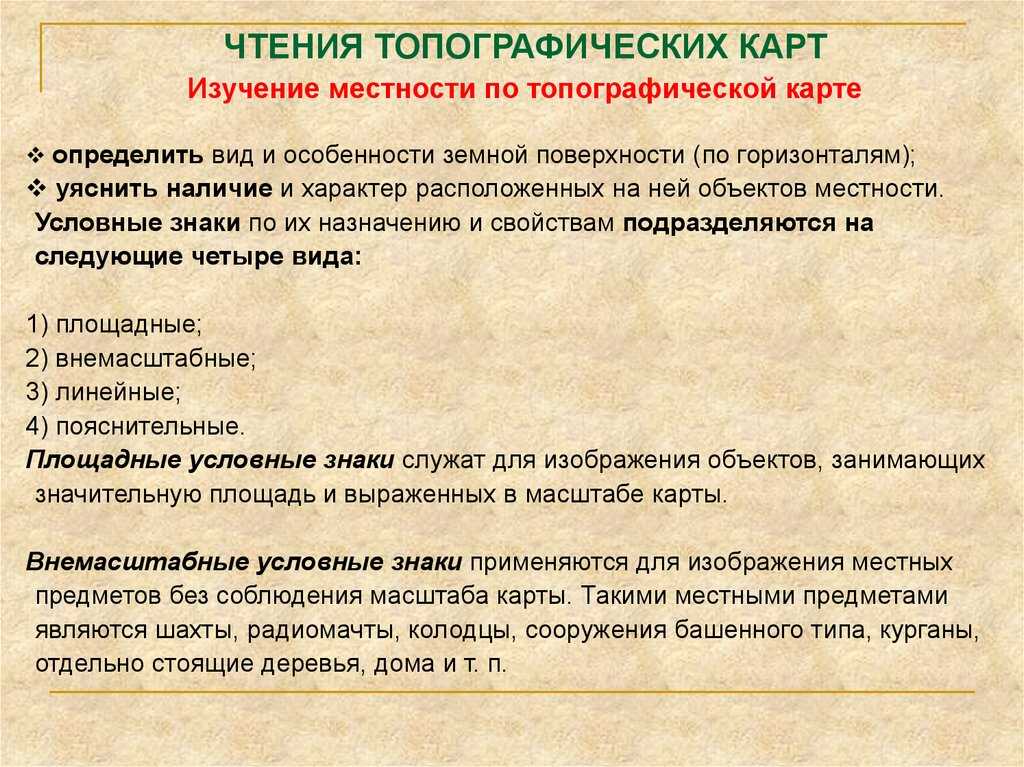

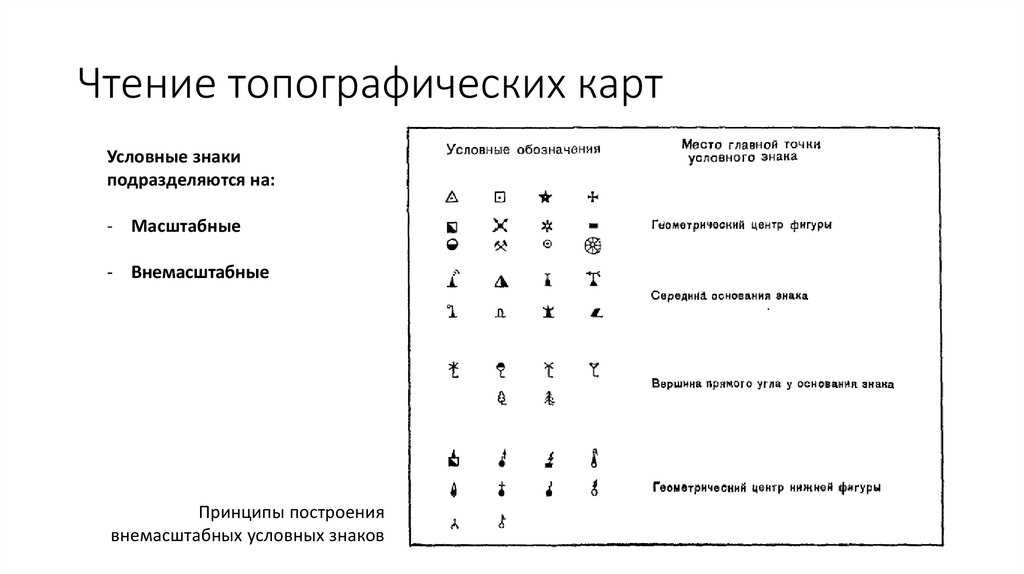

Условные топографические обозначения
