Определение масштаба и направления

Чтобы определить масштаб карты, вы можете обратиться к легенде карты, которая обычно находится внизу или сбоку карты. Легенда содержит информацию о различных символах и цветах, используемых на карте, а также масштаб.

Направление на топографической карте можно определить с помощью компаса или других инструментов, указывающих направление магнитного севера. На карте часто приводятся отметки северного направления, например северный надпись или стрелка.

Как только вы определите масштаб карты и направление, вы будете в состоянии более точно прочитать информацию на карте и использовать ее для навигации и планирования путешествий.

Чтение топографических карт: приемы и методы чтения, условные обозначения

Наука чтения карт и знаков начала зарождаться одновременно с возникновением самой примитивной письменности. Топографические карты по сей день способны помочь решить широкий спектр научных и практических задач. Использование карт как специфических моделей отображения окружающей действительности с целью изучения изображенных на ней явлений получило название картографического метода исследования. В наши дни существует несколько способов чтения топографических карт в зависимости от преследуемых целей. Сейчас топографические карты широко применяются как в научно-исследовательских, так и в военных целях, поскольку данный метод отображения информации об окружающей действительности показал себя как качественный, эффективный и универсальный источник.

Чтение топографических карт.

Читать карту – это значит правильно и полно воспринимать символику ее условных знаков, быстро и безошибочно распознавая по ним не только тип и разновидности изображаемых объектов, но и их характерные свойства. Наряду с этим процесс чтения карты включает также глазомерное восприятие пространственных соотношений между рассматриваемыми на ней объектами.

Эти знания приобретают в результате упражнений в чтении карт разных масштабов и путем вычерчивания условных знаков и фрагментов карт.

Перечерчивают карты разными способами .Один из них заключается в копировании карты тушью на кальку с последующим переносом на чертежную бумагу.

Копирование карты с изменением масштаба выполняют посредством фотографирования или специального прибора — пантографа.

Чтение топографической карты заключается в определении формы рельефа местности, определении растительного покрова, гидрографии ( рек, озер, болот и пр.

Рекомендуемая последовательность чтения топографической карты:

1. Определяют масштаб изображения (численный и линейный), указываемый под нижней (южной) линией рамки.

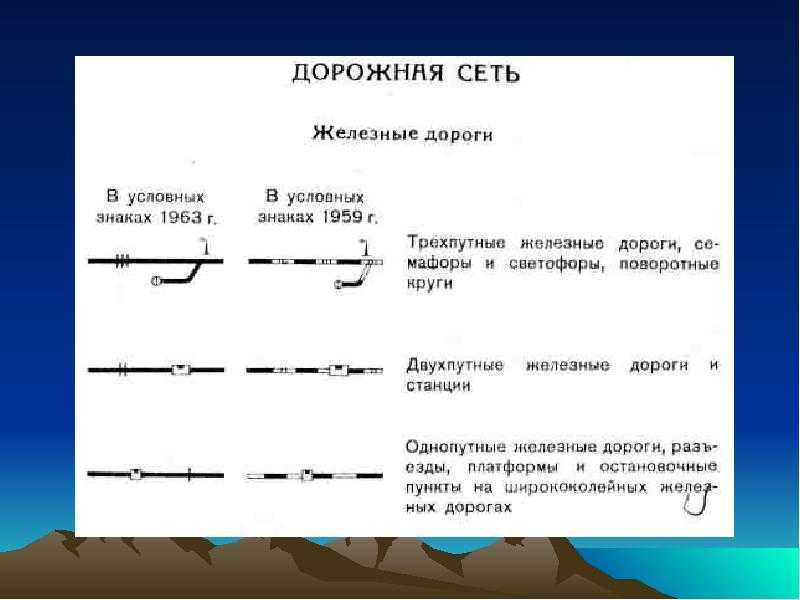

2. Находят по условны м обозначениям дороги, мосты, поселки, заводы и другие объекты, определяют их тип.

3. Устанавливают наличие линий связи, высоковольтных линий электропередач и других коммуникаций.

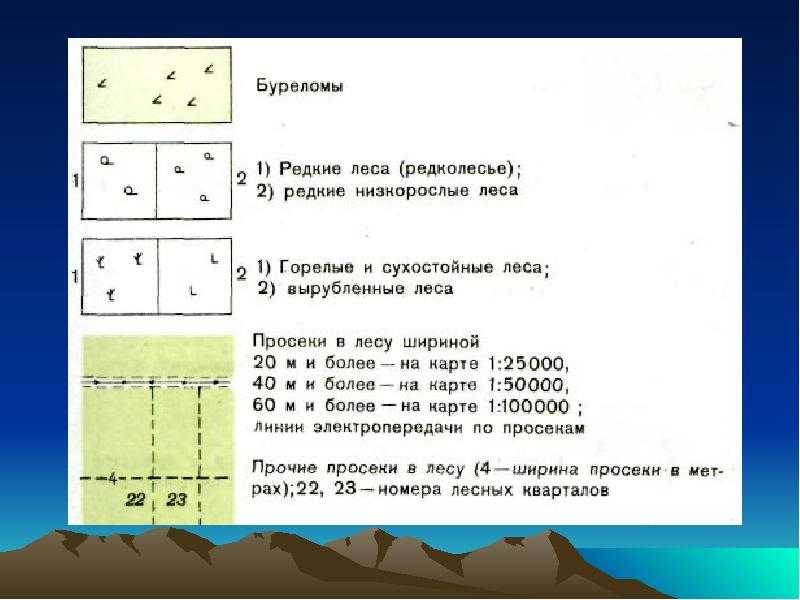

4. Определяют по условным обозначениям растительный покров: занимаемую площадь, породу деревьев их размер и частоту, наличие кустарников, лугов, огородов, и пр.

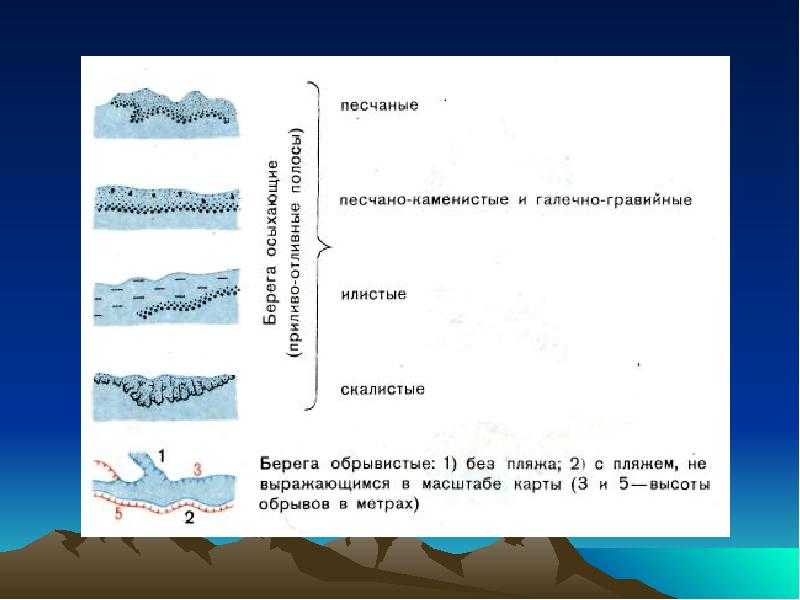

5.Выполняют гидрографию (реки, болота, озера и др.), устанавливают их полную характеристику.

6. Определяют характер рельефа (гористость) местности:

а) отметки наиболее возвышенных мест;

б) расстояния между горизонталями, наличие крутых и пологих

склонов;

в) наличие седловин, хребтов, лощин, оврагов, обрывов, и др.

г) изменение рельефа местности при движении в заданном направлении (например, по имеющейся на карте дороге или вдоль линии электропередачи и т. п.)

Какие существуют виды топографических чертежей?
Что представляют собой топографические карты и чем они отличаются от географических?
Какой чертеж называют планом?
Чем отличается контурный план от топографического?
Какой план называют генеральным?
Что представляет собой профиль местности и как его строят?
Что называют масштабом карты?
Какие масштабы установлены для топографических карт, планов и профилей местности?
Что представляет собой генерализация карты?
В каком месте и как указывают масштаб карты?
В чем сущность изображения рельефа местности?
Как определяют рельеф местности по карте?
На какие виды делят условные знаки местных предметов и что собой представляет каждый вид?
Как определяют положение объекта по его внемасштабному знаку?
Для чего применяют пояснительные подписи на карте?
В какой последовательности читают карты?

Что обозначают зеленым цветом на плане и на физической карте?

Горы – крупные, узкие, вытянутые участки поверхности литосферы, возвышающиеся над прилегающими равнинами более чем на 500 м.

Так как горы составляют часть рельефа, договоримся, что будем понимать под рельефом. Рельеф – совокупность неровностей поверхности литосферы.

Показываю участникам физическую карту России в атласе и прошу ответить на вопрос: «Что на ней показано цветовой гаммой?» . Ответ: «Рельеф» . Прошу запомнить ответ для последующего обсуждения.

На вопрос: «Каким цветом на карте показаны горы?» , слышу: «Коричневым или различными оттенками коричневого цвета» . Он принимается, как неверный. Так оценивается ответ полностью или частично неправильный. Прошу найти на карте Новосибирские острова и посмотреть, что расположено севернее их. Выясняется – хребет Ломоносова в Северном Ледовитом океане.

Спрашиваю: «Хребет – это горы?» , «Они показаны коричневым цветом?» . Нет, светло-голубым. «На какой вопрос отвечали: на поставленный или другой?» . Оказывается, отвечали на вопрос: «Каким цветом на суше показаны горы?» .

Правильный ответ: «На суше этой карты горы отмечены различными оттенками коричневого цвета, а в акватории (моря и океаны) – от белого до светло-голубого» .

На вопрос — «Каким цветом на суше карты показаны равнины? » — получаю ответ: «Зеленым» . Ответ также не принимается.

Чтобы обоснованно ответить на этот вопрос, нужно знать содержание понятия «равнина» . Равнины – крупные, овальной формы участки поверхности литосферы с незначительными до 500 м неровностями. По абсолютным отметкам местности среди них различают.

1) до 200 м – низменности, окрашенные в темно-зеленый цвет;

2) от 200 до 500 м – равнины зеленые с возвышенностями до 500 м;

3) свыше 500 м до 4-5 км – плоскогорья, плато, нагорья.

Самая высотная равнина на Земле – Тибетское нагорье с высотами 4-5 км. На карте Тибетское нагорье показывается темно-коричневым цветом, а Средне-Сибирское плоскогорье – светло-коричневым цветом, потому что высоты его 800-1000 м. Таким же цветом отмечены, например, Уральские горы, максимальная высота которых 1895 м – гора Народная, а средняя – 1000 м.

Повторяю первый свой вопрос: «Что показывается цветовой гаммой на физической карте?» . После небольшого совещания участников в ответ слышу: «Абсолютные отметки местности, но не рельеф» . Для этого карта сопровождается шкалой глубин и высот в метрах. Если бы отражался рельеф, равнины суши изображались бы областями однотонного зеленого цвета, а горы – вытянутыми участками коричневого цвета без всяких оттенков.

Местность как элемент оперативной обстановки

Пояснительные условные знаки

Pdf просмотр

страница	26/43
Дата	11.06.2022
Размер	3,48 Mb.
	#185875
Тип	Реферат

… 26 …

Пояснительные условные знакиприменяются для дополнительной характеристики объектов и показа их разновидностей. Например, условный знак хвойного или лиственного дерева внутри контура леса показывает преобладающую в нем породу деревьев, стрелка на реке — направление течения. На картах применяются полные и сокращенные подписи. Полностью подписываются собственные названия населенных пунктов, рек, гор, отдельных урочищ. Шрифты подписей названий населенных пунктов и рек одновременно служат и условными обозначениями, так как своим размером и начертанием они дополняют характеристику этих объектов. Сокращенные подписи, сопровождающие некоторые условные знаки, поясняют свойства изображенных объектов, сообщая о них данные, которые невозможно отобразить графически. Так, у условных знаков промышленных, сельскохозяйственных и некоторых других объектов они указывают род объекта или производства. Например: м а ш. — машиностроительный завод, м е д н.– медные разработки, в д к ч.– водокачка, м и н.– минеральный источник. Сокращенными подписями поясняется также характер и некоторых других объектов, неразличимых по условному знаку, но выделяющихся по своему значению. Например: ш к.– школа, г с п.– госпиталь, к а з.– казарма и т.п. 3.2 Чтение рельефа местности по топографическим картам. Читать карту – это значит правильно и полно воспринимать символику ее условных знаков, быстро и безошибочно распознавая по ним не только тип и разновидности изображаемых объектов, но их характерные свойства. Наряду с этим процесс чтения карты включает также глазомерное восприятие пространственных соотношений между рассматриваемыми на ней объектами. Рельеф– это совокупность неровностей земной поверхности, слагающихся из разнообразных элементарных форм различного порядка. Различают крупные, структурные формы рельефа, образующие поверхность сравнительно обширных географических районов (горы, равнины, нагорья), и менее значительные по размерам элементарные формы неровностей, составляющие поверхность этих объектов рельефа. (рис. 3.2) Рис. 3.2 Изображение на картах разновидностей местности Сочетания однородных форм, сходных по своему облику, строению и величине и закономерно повторяющихся на определенной территории, образуют различные типы и разновидности рельефа. По возвышению над уровнем моря и степени расчлененности земной поверхности различают два основных типа рельефа –
Поделитесь с Вашими друзьями:

… 26 …

Что обозначается на географической карте оттенками синего цвета?

Рассматривать географические карты довольно интересно. Тем более, что они разноплановые. В школе у нас были большие настенные карты, атласы и контурные карты. Мне всегда нравилось находить на картах всякие горы и моря, реки и равнины.

Оттенками синего цвета на географической карте обозначают всегда одно – воду

Что у нас в природе синего цвета? Правильно: небо и вода. Но на картах небо зачем? Значит, обозначают всякие водные объекты. Что к ним относится? Вот что:

океаны и моря;
проливы и заливы;
бухты и лиманы;
озера и реки;
водохранилища и болота (на картах изображают тонкими прерывистыми линиями).

Это очень удобно. Сразу видно, где вода. На картах синего цвета больше, так как суша занимает все же меньшую часть нашей планеты. Причем если реки и озера окрашивают одинаковым цветом, то океаны и даже большие моря имеют разные оттенки синего

Это делается для того, чтобы сразу сосредоточить внимание на глубине. Чем синее цвет на карте, тем больше глубина водоема в этом месте

Даже просто глядя на географическую карту, можно представить, в каком месте глубже.

Еще на картах с большим масштабом (с большим уменьшением Земли) просто невозможно отразить на мелких объектах (на реках, озерах) все их глубины, да и ни к чему это. А вот на топографических картах местности (где масштаб небольшой и позволяют размеры) иногда выделяют глубины более насыщенными оттенками синего или условными линиями синего цвета.

Оттенки синего цвета на старинных картах

Не всегда воду на картах рисовали синим цветом. В старинных картах моря и океаны были просто не закрашены. А реки рисовались каким-то другим цветом: коричневым, черным, зеленым… .

В древности люди просто не выделяли синий цвет. Его как бы не существовало. У некоторых народов даже не было такого слова «синий». И в природе не так много синего цвета. Поэтому, видимо, он появился, как цвет, намного позже других цветов. Только после этого на географических картах стали рисовать воду оттенками синего цвета.

Как хорошо, что он все же появился этот синий цвет. Ведь намного удобней, когда вода синяя, земля коричневая, растительность зеленая.

Внемасштабные

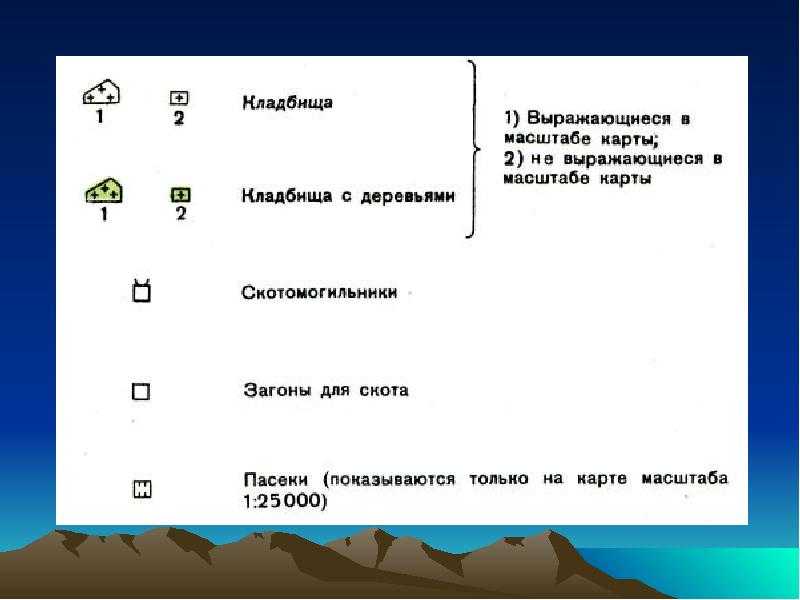

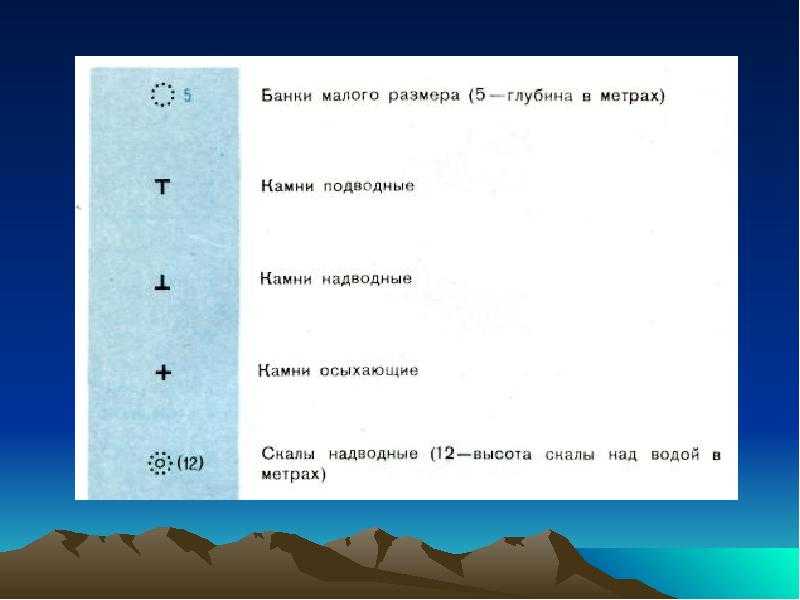

Внемасштабными или объектами с точечными условными обозначениями отмечают небольшие одиночные объекты, будь то памятники, одиночные дома, колодцы, водонапорные башни и др. Объекты подобного рода не выражены в масштабе. Фигурный символ точечного символа имеет главную точку, которой отмечается точное расположение объекта на местности, одновременно обозначая род предмета. Главная точка является по сути геометрическим центром – такие точки нужно использовать при поиске точных координат объектов на местности или при возникшей надобности измерения расстояний между ними.

Внемасштабные знаки делятся на 4 группы по расположению по отношению к главной точке:

знаки с центром симметрии (круг, прямоугольник, звездочка, квадрат и т.п.) – центральная точка совпадает с центром симметрии;
знаки с широким основанием: главная точка находится в середине основания;
знаки с основанием в форме прямого угла: главная точка будет находиться в вершине угла;
знаки, которые сочетают в себе несколько символов: главная точка будет находиться в центре симметрии нижней фигуры.

Практические рекомендации по оформлению карты

1. Используйте грамотное и четкое обозначение символов и линий

При создании топографической карты очень важно стремиться к ясности и понятности. Правильное обозначение символов и линий поможет пользователям быстро и легко разобраться в содержимом карты

2. Уменьшайте масштаб только при необходимости

При уменьшении масштаба детали карты будут потеряны. Постарайтесь использовать наиболее подходящий масштаб с точки зрения отображения нужной информации, но без потери деталей.

3. Используйте цвета и шрифты с умом

Выбирайте цветовые схемы и шрифты, которые хорошо читаются и подходят к тематике карты. Избегайте слишком ярких или нечетких цветов, которые могут затруднять восприятие информации.

4. Учитывайте принципы композиции и понятности

Стремитесь к понятности и логичности размещения элементов на карте. Важные объекты должны быть выделены и легко обнаруживаться на картинке. Учтите принципы композиции, чтобы создать гармоничный общий вид карты.

5. Добавьте легенду и масштабную сетку

Не забудьте включить легенду, которая поможет пользователю понять особенности обозначений и символов на карте. Также добавьте масштабную сетку, чтобы помочь ориентироваться на карте.

6. Проверьте правильность и актуальность информации

Перед публикацией карты обязательно проверьте правильность и актуальность информации. Убедитесь, что все символы и описания соответствуют действительности.

7. Улучшайте и совершенствуйте свои карты

Не останавливайтесь на достигнутом. Старайтесь постоянно улучшать и совершенствовать ваши карты. Изучайте новые методы и технологии, чтобы делать свои карты более информативными и понятными для пользователей.

Следуя этим рекомендациям, вы сможете создавать качественные и понятные топографические карты, которые будут полезными и удобными для использования.

Получение важной информации

При работе с топографическими картами важно уметь получать и анализировать информацию, содержащуюся на них. Ниже представлены основные способы получения важной информации:

Изучение легенды карты. Легенда представляет собой ключ к пониманию символов, используемых на карте. В ней указаны значения отображаемых объектов, цветов и условных знаков.
Определение масштаба карты. Масштаб карты позволяет определить размеры объектов и расстояния на ней. Он указывается в верхней части карты и может быть выражен числом или в виде масштабной линейки.
Изучение географической сетки. Географическая сетка на карте представлена сеткой параллелей и меридианов. Она позволяет определить географическое положение точки на карте по ее координатам и наоборот.
Анализ высотной характеристики. Топографические карты содержат информацию о рельефе местности, выраженную с помощью изолиний. Изучение высотной характеристики позволяет определить рельеф объектов.
Чтение надписей и подписей. На картах указываются названия объектов (города, реки, озера и т.д.) и другая важная информация. Чтение надписей и подписей позволяет узнать дополнительную информацию о местности.
Использование символов ориентирования. На картах часто указываются ориентиры, такие как холмы, водные преграды или искусственные сооружения. Использование символов ориентирования помогает определить направление движения и ориентироваться на местности.

Способность правильно получать и использовать информацию с топографической карты является важным навыком для путешественников, туристов и специалистов в области географии и геодезии.

Чтение топографических карт

Изучение территории по топографической карте включает выяснение характера территории и качественных и количественных характеристик отдельных объектов. Чтение карты подразумевает полное и точное восприятие символики условных обозначений, а также эффективное распознание по ним типов изображенных объектов и их индивидуальные черты. Существует несколько методов чтения топографической карты, но все они содержат схожие этапы.

Поначалу происходит первичное знакомство с картой. По информации, размещенной в зарамочном пространстве, можно вычислить масштаб, изучить высоту сечения ландшафта и проверить время создания карты, узнав актуальность приведенных сведений. Информация о масштабе и высоте сечения ландшафта поможет узнать уровень подробности топографической карты. Располагая информацией о масштабе можно быстро прикинуть размеры местных объектов и рассчитать расстояние между ними. Эти действия подразумевают самое краткое чтение топографической карты.

Далее идет этап более глубокого и детального изучения. Правила чтения топографических карт предполагают использование информации о склонении магнитной стрелки и последующей поправки на направление. Зная поправку, можно быстро рассчитывать дирекционные углы, переводя их в магнитные азимуты или ориентировать топографическую по линии километровой сетки на местности.

Как читать топографические карты?

Для начала необходимо разобраться, что вообще такое топографическая карта. Это карта с подробным описанием одного района, его рельефа, местных значений, постройками и другими элементами. Она является подробной системой, описывающей болота, реки, возвышенности.

Карта позволяет досконально изучить каждый уголок того или иного района.

Благодаря ней человек сможет с лёгкостью ориентироваться на местности. Тем не менее необходимо изучить некоторые важные особенности. Для того чтобы начать пользоваться картой, её необходимо правильно поставить не местности.

Для этого поможет любой инструмент определения сторон света, компас или смартфон со встроенным компасом. Любая карта обозначается сторонами света.

Для определения расстояния от одного объекта до другого можно воспользоваться линейкой, но она может сопровождаться большой погрешностью, поэтому рекомендуется использовать специальный прибор — курвиметр. Также необходимо знать год карты.

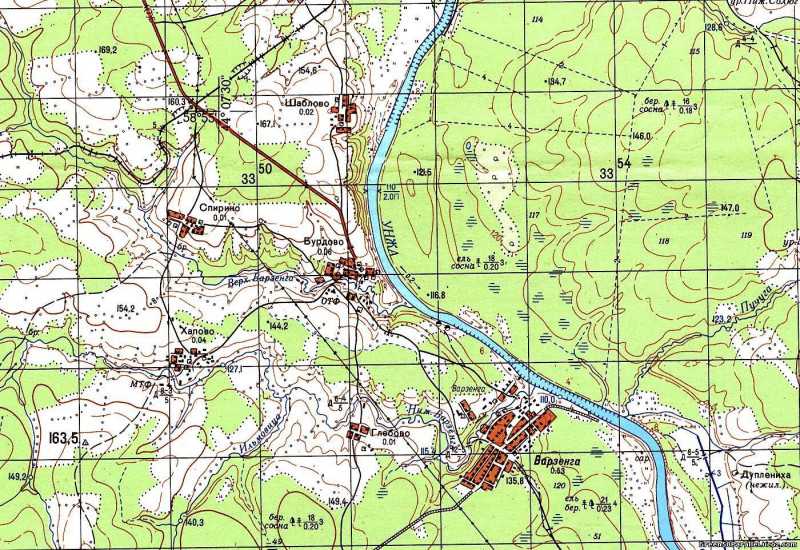

Примеры топографических карт.

Распознавание основных элементов карты

1. Географическая сетка: карта имеет географическую сетку, которая состоит из параллелей и меридианов. Они представляют собой систему горизонтальных и вертикальных линий, позволяющих определить точное местоположение объектов на карте.

2. Шкала карты: шкала карты показывает отношение расстояния на карте к действительному расстоянию на местности. Обычно шкала представлена в метрах и километрах

Правильное понимание шкалы карты важно для определения дистанции и масштабов объектов

3. Легенда: на карте есть легенда, которая объясняет символы и цвета, используемые для обозначения различных объектов и элементов карты. Легенда помогает понять значимость и характеристики иконок и знаков на карте.

4. Высотные отметки: на топографической карте обычно есть отметки высот, которые показывают различные отметки над уровнем моря. Они помогают определить рельеф местности и высоту объектов.

5. Границы и полигоны: карта может включать границы регионов, стран, полигоны объектов и т.д. Они могут быть представлены в виде линий или закрашенных областей и помогают определить географическое расположение и принадлежность объектов на карте.

Знание и понимание этих основных элементов карты помогут вам использовать ее в полной мере и справиться с любыми задачами, связанными с чтением топографической информации.

Понятие условных знаков

Условными знаками называют специальные символы, которыми отмечают расположение того или иного объекта на выделенной территории. Обозначение призвано передавать количественную и качественную характеристики объекта на карте. На настоящий момент в РФ и странах СНГ с этой целью применяют 465 условных знаков. Корректное чтение карт и условных обозначений приведет к наиболее полному и корректному пониманию информации, содержащейся в топографической карте.

Группы одинаковых предметов на местности отображаются на картах посредством базового условного знака. Качественная или количественная характеристика объектов этой группы обозначается посредством усложнения основного символа.

Чем крупнее масштаб карты, тем большее число объектов с более точными деталями смогут быть отображены на данном отрезке местности. При сокращении масштаба снижается информационность карты ввиду сокращения свободного места на листе.

На крупномасштабных картах (1:25 000 – 1:10 000) отображаются по возможности все местные объекты и их индивидуальные особенности с практическим значением. На изображениях с меньшим масштабом (1: 200 000 – 1:500 000) будут отображены лишь самые существенные характеристики, причем с довольно-таки серьезным обобщением очертаний и упрощением прочих показателей.

Оформление топографических карт

При чтении топографических карт и их прямоугольных координат необходимо обращать внимание не только на собственно изображение карты, но и на внешнее зарамочное оформление. Оно содержит не менее важную информацию об изображенной на топографической карте местности

Каждый лист имеет за рамкой карты разнообразные сведения, которые необходимы для чтения топографического плана карты местности.

Во-первых, под номенклатурой должен стоять номер и год издания карты – это особенно важно при работе со старыми картами, поскольку информация на ней может оказаться устаревшей и даже неактуальной в современных реалиях ввиду меняющегося ландшафта местности или застройки территорий. Во-вторых, под нижней границей рамки с левой стороны приводится информация о магнитном склонении, а также данные о сближении меридианов и цифре поправке направления – эта информация особенно важна при ведении расчетов высокой точности

На чертеже будет изображена связь данных угловых величин для упрощения восприятия данной информации. Посередине, как правило, размещается численный и линейный масштабы топографической карты, а также указана величина масштаба и высота сечения рельефа. В правом нижнем углу расположена шкала заложений, которая предназначена для вычисления крутизны скатов. Там же указано, когда и с помощью какого метода создана карта

Во-вторых, под нижней границей рамки с левой стороны приводится информация о магнитном склонении, а также данные о сближении меридианов и цифре поправке направления – эта информация особенно важна при ведении расчетов высокой точности. На чертеже будет изображена связь данных угловых величин для упрощения восприятия данной информации. Посередине, как правило, размещается численный и линейный масштабы топографической карты, а также указана величина масштаба и высота сечения рельефа. В правом нижнем углу расположена шкала заложений, которая предназначена для вычисления крутизны скатов. Там же указано, когда и с помощью какого метода создана карта.

В-третьих, между внешней и внутренней рамками карты приведена оцифровка горизонтальных и вертикальных линий координатной сети. Там же надписаны географические координаты – широты и долготы – углов рамки. С помощью этой визуальной сетки определение координат становится намного проще и доступнее. К тому же, рамка поделена на минутные деления, а те, в свою очередь, разбиваются на шесть равных отрезков по 10 секунд – эта система позволяет определять точные координаты по топографической карте.

В-четвертых, на карте у выходов шоссейных и ж/д дорог приводится наименование ближайшего города, поселка или станции по направлению данного пути с подписью расстояния до этого населенного пункта (оно приводится в километрах).

Наконец, внутри рамок находятся собственные названия сел, городов, поселков, которые лишь отчасти нанесены на лист.
