Гост р 51872-2002: «документация исполнительная геодезическая. правила выполнения»

4 Состав, содержание и оформление документации по элементам зданий и сооружений, благоустройства и геодезической разбивочной основе

4.1 Состав исполнительных схем по объекту строительства устанавливается на основании требований действующих нормативных документов, требований органов государственного надзора, технадзора заказчика, авторского надзора проектной организации с учетом рекомендаций приложения А.

4.2 На исполнительных схемах указываются разбиваемые в натуре оси, элементы, геометрические параметры, характеризующие их действительные размеры и положение в плане и по высоте.

4.3 Действительные размеры и положение элементов характеризуются следующими геометрическими параметрами: размерами элементов, координатами и отметками выбранных определяемых точек на элементах, расстояниями и углами между исходными и определяемыми точками.

Положение элементов конструкций в плане показывают размерами или отклонениями, которые доступны для наблюдения:

— действительными отклонениями осей элементов от разбиваемых в натуре координационных осей (ГОСТ 21.101) или действительными расстояниями от граней элементов до этих осей;

— действительными расстояниями от граней элементов до разбиваемых в натуре параллелей осям (базовых осей по ГОСТ 2.308) с указанием привязочных размеров последних к координационным осям.

4.4 В случае необходимости на исполнительных схемах могут помещаться согласующая надпись или данные (название документа, дата, номер и др.) о согласовании сверхнормативных отклонений с проектной организацией.

4.5 В качестве основы для исполнительных схем допускается использовать рабочие чертежи, входящие в состав проектной документации.

4.6 Проектные значения параметров в случае необходимости показываются по ГОСТ 2.307, ГОСТ 21.508, ГОСТ 21.101. Действительные значения и действительные отклонения показываются согласно указаниям 4.6.1-4.6.6 настоящего стандарта.

4.6.1 Действительные значения линейных размеров (расстояний между осями, поверхностями и т.п.) показываются числовыми значениями, помещенными под размерной линией, над которой указан соответствующий проектный размер.

4.6.2 Проектные и действительные отметки показываются: для грунтовых и других поверхностей рельефа по ГОСТ 21.508, для прочих элементов — по ГОСТ 21.101. При этом перед числовым значением действительных отметок помещается буква «Д» в прямоугольной рамке. Направляющую линию соединяют с точкой поверхности, к которой относится отметка (рисунок 1).

а — конструкции на плане; б — грунтовой или другой поверхности рельефа на плане; в — любой поверхности на разрезе

Рисунок 1 — Обозначение действительной отметки поверхности

4.6.3 Действительные отклонения от проектных отметок показываются числовым значением в см для грунтовых и других поверхностей рельефа и в мм — для других элементов со знаком «плюс» в случае превышения или «минус» в случае занижения. Направляющую линию соединяют с точкой поверхности, к которой относится отклонение (рисунок 2).

а — сваи или колонны на плане; б — колонны на разрезе

Рисунок 2 — Примеры указания действительных отклонений поверхностей

Отклонения точек плит перекрытий и подобных поверхностей от их самых высоких точек показываются числовым значением в мм со знаком «минус» с направляющей линией.

4.6.4 Уклоны поверхностей и линейных элементов показываются по ГОСТ 21.101; крутизна откосов показывается по ГОСТ 21.508.

При этом перед действительными числовыми значениями помещается буква «Д» в прямоугольной рамке.

4.6.5 Действительные отклонения осей элементов от разбивочных осей на планах показываются стрелками, направленными в сторону отклонения, и расположенным рядом числовым значением отклонения. При этом перед действительными числовыми значениями отклонений помещается в прямоугольной рамке буква «В» для верхнего сечения или буква «Н» для нижнего сечения элемента (рисунок 3).

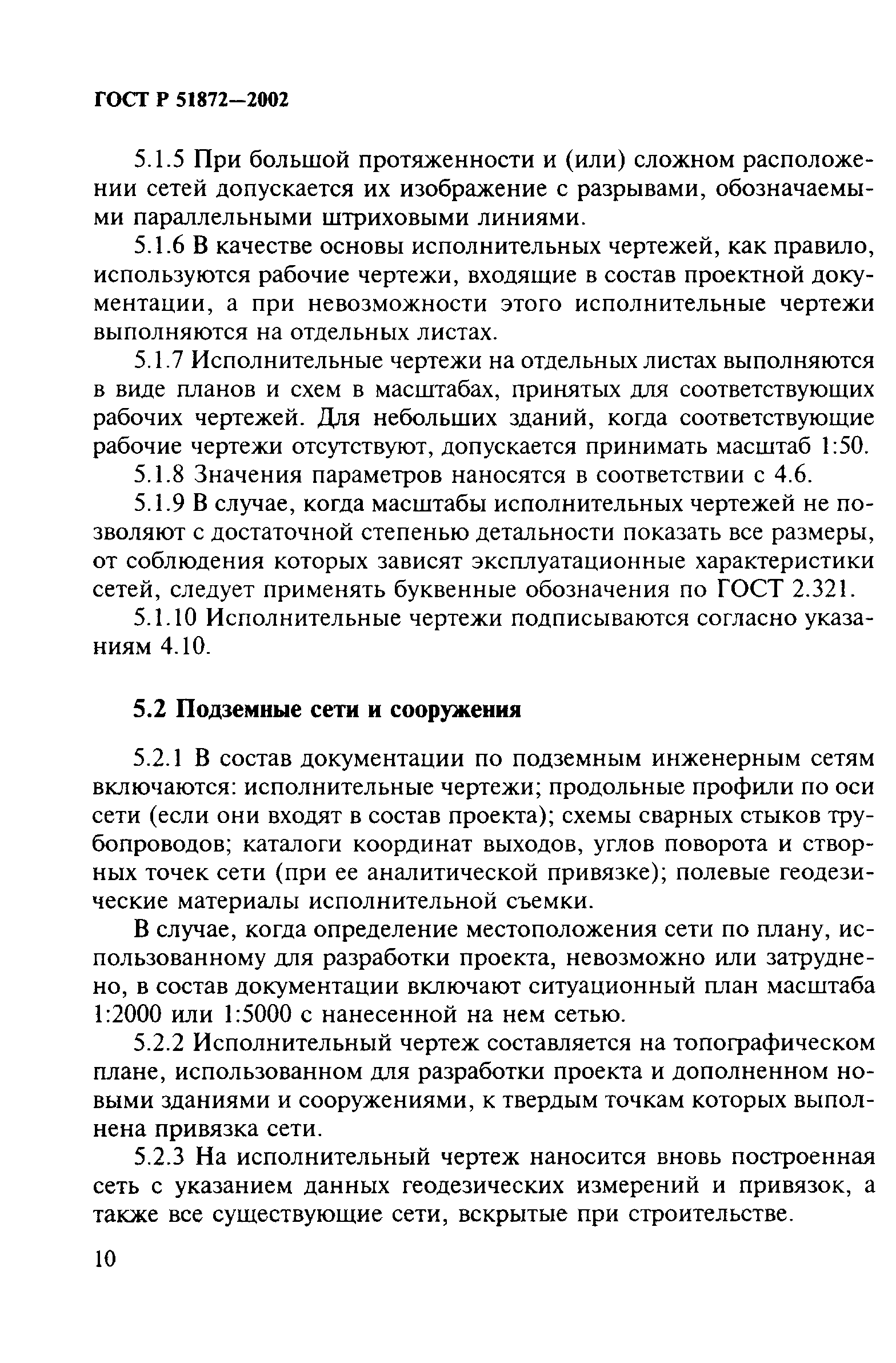

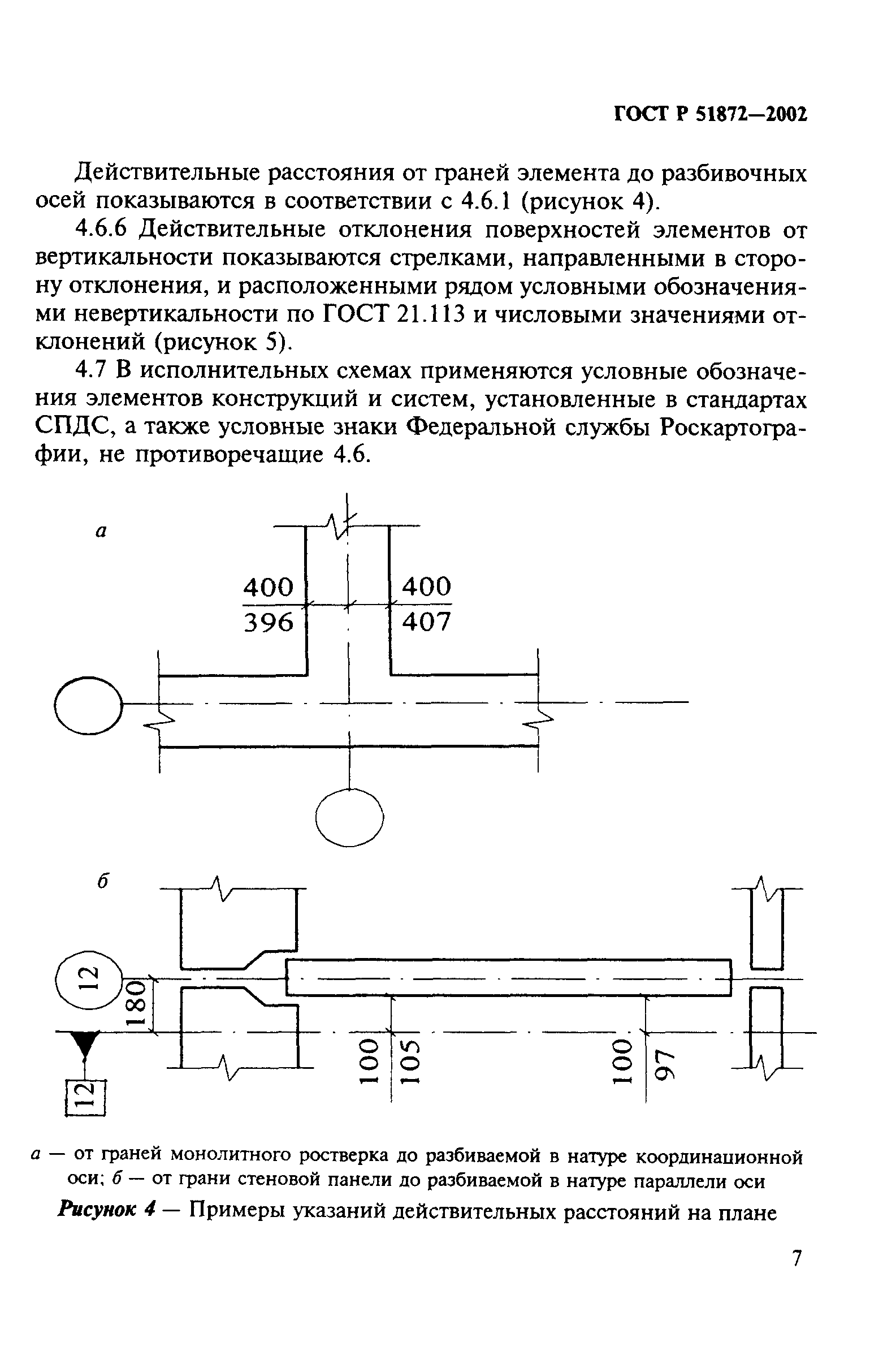

На документ ссылаются:

• ГОСТ 34741-2021
  — Системы газораспределительные. Требования к эксплуатации сетей газораспределения природного газа

• ГОСТ 34823-2022
  — Магистральный трубопроводный транспорт нефти и нефтепродуктов. Организация и производство строительно-монтажных работ на территории распространения многолетнемерзлых грунтов

• ГОСТ Р 51872-2002
  — Документация исполнительная геодезическая. Правила выполнения

• ГОСТ Р 55472-2019
  — Системы газораспределительные. Сети газораспределения природного газа. Часть 0. Общие положения

• ГОСТ Р 55935-2013
  — Состав и порядок разработки научно-проектной документации на выполнение работ по сохранению объектов культурного наследия — произведений ландшафтной архитектуры и садово-паркового искусства

• ГОСТ Р 56522-2015
  — Системы газораспределительные. Восстановление эксплуатационной документации на действующие сети газораспределения

• ГОСТ Р 58095.0-2018
  — Системы газораспределительные. Требования к сетям газопотребления. Часть 0. Общие положения

• ГОСТ Р 59134-2020
  — Конструкции ограждающие светопрозрачные. Монтаж модулей и элементов для фасадов светопрозрачных навесных. Правила и контроль выполнения работ

• ГОСТ Р 59495-2021
  — Конструкции ограждающие светопрозрачные. Крепление оконных и балконных дверных блоков в световых проемах. Правила и контроль выполнения работ

• ГОСТ Р 59583-2021
  — Конструкции ограждающие светопрозрачные. Остекление балконов. Правила и контроль выполнения монтажных работ

• ГОСТ Р 70073-2022
  — Дороги автомобильные общего пользования. Мосты и трубы дорожные. Методы определения геометрических и физических параметров

• ГОСТ Р 70108-2022
  — Документация исполнительная. Формирование и ведение в электронном виде

• ГОСТ Р 70266-2022
  — Конструкции ограждающие светопрозрачные. Герметизация узлов присоединений к несущим конструкциям и в стеновых проемах. Правила и контроль выполнения работ

• ГОСТ Р 70344-2022
  — Конструкции ограждающие светопрозрачные. Работы по устройству зенитных фонарей. Общие требования к производству и контролю работ

• ГОСТ Р 70524-2022
  — Системы и сооружения мелиоративные. Правила приемки в эксплуатацию

• Методические рекомендации
  — Организация технологии осуществления геодезических работ при возведении высотных зданий и сооружений

• ПНСТ 657-2022
  — Нефтяная и газовая промышленность. Маркшейдерское обеспечение поиска, разведки, обустройства и разработки месторождений углеводородного сырья

• Постановление 284-ПП
  — Об утверждении порядка оформления ордеров (разрешений) на проведение земляных работ, установку временных ограждений, размещение временных объектов в городе Москве

• Приказ 1212
  — О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации «Строительство» (ТК 465)

• Приказ 1247
  — О внесении изменения в приказ Федерального агентства по техническому регулированию и метрологии от 2 апреля 2020 г. N 687 «Об утверждении перечня документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений»

• Приказ 1653
  — О внесении изменения в приказ Федерального агентства по техническому регулированию и метрологии от 2 апреля 2020 г. N 687

• Приказ 567
  — О внесении изменения в приказ Федерального агентства по техническому регулированию и метрологии от 2 апреля 2020 г. N 687

• Приказ 687
  — Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»

• Приказ 93-ст
  — Об утверждении национального стандарта Российской Федерации

• СП 126.13330.2017
  — Геодезические работы в строительстве

• СП 471.1325800.2019
  — Информационное моделирование в строительстве. Контроль качества производства строительных работ

• СП 48.13330.2019
  — Организация строительства

• СП 86.13330.2022
  — Магистральные трубопроводы

• СТО ССК УрСиб 05-2016
  — Организация строительного производства. Общие положения

Какие документы есть еще:

• Все документы из раздела «Журнал»
• Рубрикатор всех типовых образцов и бланков документов

Что еще скачать по теме «Журнал»:

• Содержание граф журнала учета материалов, по которым вынесены постановления об отказе в возбуждении уголовного дела
• Оперативный журнал по ликвидации аварии
• Оперативный журнал по ликвидации аварии при разработке угольных месторождений открытым способом
• Оперативный журнал по ликвидации аварии при дроблении, сортировке, обогащении полезных ископаемых и окусковании руд и концентратов
• Оперативный журнал учета первичных обращений граждан, пострадавших при пожаре

• Важные нюансы при покупке фирмы
• Процесс переписки квартиры на другого человека
• Процесс получения визы в США
• Процесс продажи машины
• Процесс строительства гаража (с бюрократической точки зрения)
• Строительство частного дома в городской черте

Журналы и бланки

Журналы для автодорог, дорожного хозяйстваЖурналы для АЗС и АЗГСЖурналы для аптекЖурналы для архивовЖурналы для аттракционовЖурналы для банковЖурналы для бассейновЖурналы для бухгалтерииЖурналы для газовых хозяйств, газораспределительных систем, ГАЗПРОМаЖурналы для гостиниц, общежитий, хостеловЖурналы для грузоподъемных механизмовЖурналы для делопроизводстваЖурналы для драгметалловЖурналы для ЖКХЖурналы для канатных дорог, фуникулеровЖурналы для кладбищЖурналы для конструкторских, научно-техническая документацияЖурналы для лесных хозяйствЖурналы для лифтовЖурналы для медицинских учрежденийЖурналы для МЧСЖурналы для нефтебазЖурналы для нефтепромысла, нефтепроводовЖурналы для образовательных учрежденийЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетовЖурналы для проверки и контроля госорганами, контролирующими организациямиЖурналы для промышленностиЖурналы для работ с повышенной опасностьюЖурналы для регулирования алкогольного рынкаЖурналы для сельских хозяйств, ветеринарииЖурналы для складовЖурналы для снегоплавильных пунктовЖурналы для стройки, строительстваЖурналы для тепловых энергоустановок, котельныхЖурналы для транспортаЖурналы для туризмаЖурналы для учреждений культуры, библиотек, музеевЖурналы для церкви, религиозных организацийЖурналы для шахт, рудников, метрополитенов, подземных сооруженийЖурналы для электроустановокЖурналы и бланки для армии, вооруженных силЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы и бланки, относящиеся к нескольким отраслямЖурналы по геодезии, геологииЖурналы по метрологииЖурналы по охране труда и технике безопасностиЖурналы по пожарной безопасностиЖурналы по психологииЖурналы по санитарии, проверкам СЭСЖурналы по связиЖурналы по эксплуатации зданий и сооруженийЖурналы по энергетикеЖурналы, бланки, формы для кадровых работЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФ, РосгвардииКомплекты документов и журналовОбложки для журналов и удостоверенийСамокопирующиеся бланки

Санитарные требования

Санитарная сертификация строительных материалов ранее проводилась в рамках оформления СЭЗ – санитарно-эпидемиологического заключения на исполнение требований и санитарных правил РФ. В настоящее время на территории России действует санитарное законодательство Таможенного Союза. Поэтому санитарная сертификация стройматериалов также предусмотрена в рамках оценки соответствия единым требованиям ТС.

Решение КТС № 299 от 28.05.2021 г. определило два списка товаров, которые подлежат обязательному санитарному надзору при пересечении границы РФ (ТС) или при первом выходе в обращение на территории Союза.

Санитарные сертификаты на стройматериалы в форме Свидетельства госрегистрации ТС следует оформлять, если товар включен во вторую часть перечня. Например, все пиломатериалы и другие строительные материалы природного происхождения требуется подтвердить на отсутствие вредителей, карантинных возбудителей и прочей напасти.

Оформить сертификаты на строительные материалы можно в Ростребнадзоре после проведения испытаний образцов продукции и проведения экспертизы специалистов центра. В случае положительного решения выдаются санитарные сертификаты на стройматериалы, подтверждающие исполнение требований санитарии и гигиены, сформулированных в единых санитарных правилах.

Пожарная безопасность

Пожарные сертификаты на стройматериалы в форме сертификата соответствия требованиям Технического регламента (ФЗ № 123) необходимо в обязательном порядке оформлять на многие виды строительной продукции:

• той, которая используется для возведения и оборудования объектов, имеющих повышенные требования пожароопасности;
• к тем, которые используются для отделки жилых помещений, помещений, связанных с эвакуацией граждан при пожаре;
•  в передвижных объектах (например, железнодорожных вагонах и речных и морских судах и прочих);
• к строительным материалам, рекламируемым в качестве противопожарных, для подтверждения данных их свойств.

4 Общие положения

4.1 Геодезическая исполнительная документация в строительстве предназначена для определения соответствия параметров строящегося, построенного, реконструируемого объекта капитального строительства проектной документации и фиксирует значения линейных и угловых размеров, координат, расстояний, отметок, размеров диаметров труб, привязок их габаритов к осям и отметкам геодезической разбивочной основы, красным линиям.

4.2 Достоверность геодезической исполнительной документации должна быть подтверждена уполномоченными специалистами: руководителями и исполнителями геодезических и строительных работ в части соответствия параметров объекта проектной документации.

При установлении фактов, содержащих недостоверные сведения в геодезической исполнительной документации, уполномоченные специалисты несут ответственность в соответствии с действующим законодательством по порядку проведения строительного контроля при осуществлении строительства, реконструкции и капитального ремонта объектов капитального строительства.

4.3 Геодезическую исполнительную документацию составляют по результатам исполнительной съемки на все виды несущих, ограждающих элементов возводимых зданий и сооружений, прокладываемых подземных и надземных сетей инженерно-технического обеспечения в соответствии с заданием на проектирование и соблюдением действующих нормативных документов и правил.

4.4 В состав графической геодезической исполнительной документации строящихся объектов при наличии задания входят:

— по зданиям и сооружениям — исполнительные схемы смонтированных конструкций, каталоги координат и высот, полевые геодезические материалы съемки;

— сетям инженерно-технического обеспечения — оси проложенных коммуникаций с границами охранных зон, их профили, каталоги координат, схемы сварных стыков трубопроводов, полевые геодезические материалы исполнительной съемки (при наличии таких требований в проектной документации);

— объектам производственного назначения — сводные планы сетей инженерно-технического обеспечения, исполнительные генпланы.

4.5 Геодезическая исполнительная документация, предназначенная для геодезического мониторинга технического состояния объекта капитального строительства, строящегося, реконструируемого или построенного, включает в себя показатели отклонений от проектных значений линейных и угловых размеров, прогибов, координаты и отметки характерных точек строительных конструкций и их привязку к осям и отметкам геодезической разбивочной основы.

4.6 В состав проектной документации, предназначенной для геодезического мониторинга технического состояния объекта капитального строительства, строящегося, реконструируемого или построенного, входят:

— каталоги координат и высот марок геодезического мониторинга в характерных точках строительных конструкций;

— материалы исполнительной съемки, включая схемы размещения контролируемых марок геодезического мониторинга.

4.7 Геометрические параметры в геодезической исполнительной документации, проектные значения и действительные отклонения должны быть отражены в соответствии с ГОСТ 2.307, ГОСТ 2.308, ГОСТ 21.508, требованиями других нормативных документов, а также проектов производства геодезических работ (ППГР).

4.8 Геодезическая исполнительная документация ведется лицом, осуществляющим строительство. В состав исполнительной документации включаются текстовые и графические материалы в объеме, необходимом для проведения оценки соответствия выполненных работ, строительных материалов требованиям технических регламентов, иных нормативных правовых актов и проектной документации.

Исполнительная документация ведется на бумажном носителе и/или по соглашению между участниками электронного взаимодействия в виде электронных документов, подписанных усиленной квалифицированной электронной подписью.

Исполнительная документация должна содержать информацию в соответствии с требованиями РД-11-02-2006 .

Тендеры с кодом ГОСТ Р 51872-2019

Всего за выбранный период: 10525

Страницы: 1 …

Дата закупки: 16-10-2023ЭА-№-18620/23 «Ремонт участка автомобильной дороги, являющейся подъездом к садоводческим обществам «Изыскатель-2», «Импульс», «Нива-3», «Рябинушка-4», «Совет» от а/д «Элита-Арейское-ст.Кача»»Дата закупки: 16-10-2023ЭА-№-18692/23 «Выполнение работ по ремонту улиц в гравийном исполнении: ул. Энергетиков, ул. Федосеева, пер. Вишневый с. Каратузское, Каратузского района»Дата закупки: 13-10-2023Выполнение работ по капитальному ремонту трубной обвязки насосов канализационной насосной станции №3 27 кв.м.инв.№02_000001010107,расположенной на территории АО «Петролеспорт».Дата закупки: 13-10-2023Строительство пристройки к зданию ремонтно-профилактического комплекса (инв. № 06_000000100021).Дата закупки: 13-10-2023Выполнение строительно-монтажных работ: «Газификация негазифицированной части д. Ложки и д. Есипово» городского округа Солнечногорск Московской областиДата закупки: 13-10-2023Выполнение строительно-монтажных работ: «Реконструкция газовой распределительной сети от ГРС «Гжель», кадастровый номер 50:23:0000000:129972 в части газопровода высокого давления, проложенного в п.Кузяево, бух.инв.№15-007645 (105088_2)» Раменского городского округа Московской областиДата закупки: 13-10-2023Выполнение работ по строительству и поставка оборудования по объекту капитального строительства: «Научно-производственный корпус СПбГМТУ»Дата закупки: 13-10-2023Выполнение работ по ремонту ул. ПравдыДата закупки: 13-10-2023ЭА-№-18189/23 «Выполнение всего комплекса работ по ремонту автомобильной дороги общего пользования местного значения на улице Новоселов в п. Таежный Богучанского района Красноярского края»Дата закупки: 13-10-2023ЭА-№-18188/23 «Выполнение всего комплекса работ по ремонту автомобильной дороги общего пользования местного значения на улице 40 лет Победы в п. Таежный Богучанского района Красноярского края»Дата закупки: 13-10-2023Выполнение работ по содержанию действующей сети автомобильных дорог общего пользования федерального значения (устройство защитных слоев, слоев износа и поверхностной обработки). Устройство защитных слоев на автомобильной дороге Р-257 «Енисей» Красноярск-Абакан-Кызыл-Чадан-Хандагайты-граница с Монголией. Обход г.Абакан на участке км 423+000 — км 430+000, Республика ХакасияДата закупки: 13-10-2023Капитальный ремонт моста через ручей Михалыч на км 1980+045 автомобильной дороги Р-504 «Колыма» Якутск — Магадан, Магаданская областьДата закупки: 12-10-2023Выполнение работ по реконструкции систем автоматической пожарной сигнализации и оповещения людей о пожареДата закупки: 12-10-2023Запрос предложений в электронной форме, участниками которого могут быть субъекты малого и среднего предпринимательства, на право заключения договора на выполнение работ по капитальному ремонту наружных сетей теплотрассы и горячего водоснабжения и теплотрассы от котельной до объектов Д57-61 (паропровод) в п. Марциальные воды Кондопожского муниципального района Республики КарелияДата закупки: 12-10-20232023-12394/ Выполнение работ по ремонту автомобильных дорог в муниципальных районах Воронежской области (12 очередь)Дата закупки: 12-10-2023Выполнение работ по благоустройству (капитальному ремонту) дворовых территории и внутриквартальных проездов в рамках муниципальной программы «Формирование современной городской среды» на 2018-2024 годы» по адресу: проезд от пр.Академический вдоль пр.Академический, д.7 до ул. 30-летия Победы, д.5 в г.ТомскеДата закупки: 12-10-2023Ямочный ремонт автодорог в г. Орске Оренбургской областиДата закупки: 12-10-2023Ремонт автодороги по пр. Ленина от пр. Мира до ул. Нефтяников в г. Орске Оренбургской области (четная сторона)Дата закупки: 12-10-2023Выполнение работ по установке недостающих инженерно-технических средств обеспечения транспортной безопасности в Новосибирском районе Новосибирской области в рамках содержания.Дата закупки: 12-10-2023Выполнение работ по текущему ремонту : автомобильных дорог общего пользования местного значения на территории Городского округа Балашиха в 2023 году

Всего за выбранный период: 10525

Страницы: 1 …

Наши события

16 октября 2023, 13:46
RusCable Insider #333 — EXPERTный контроль, «Честный знак» для кабельщиков и как работать на заводе в кайф?

13 октября 2023, 14:10
Аналитика кабельного рынка за неделю. Отчет №23 от 13 октября 2023 года

13 октября 2023, 11:04
RusCable Live 24 — спецвыпуск и открытый эфир! 24 года порталу RusCable.Ru

12 октября 2023, 09:54
RusCable 24. Достижения и возможности. Слушаем и говорим, показываем и рассказываем как развивается кабельный бизнес в России с 1999 года!

11 октября 2023, 16:51
Как логистический кризис заставил кабельную отрасль развиваться

9 октября 2023, 14:57
RusCable Insider #332 — полимеры от ЭКО Компаунд Групп и Gavary, награда Prom Moscow 2023, станки с кабелем FLEXICORE и полезный опыт СЭК

Книги

Букинистическая литератураГОСТы, ОСТыДетская литератураДомашний кругДругоеИскусство. Культура. ФилологияКниги в электронном видеКниги издательства «Комсомольская правда»Компьютеры и интернетКосмосНаука. Техника. МедицинаНормативные правовые актыОбщественные и гуманитарные наукиОхрана труда, обеспечение безопасностиПодарочные книгиПутешествия. Отдых. Хобби. СпортРелигия. Оккультизм. ЭзотерикаРостехнадзорСанПины, СП, МУ, МР, ГНСборники рецептур блюд для предприятий общественного питанияСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНУчебный годХудожественная литератураЭкономическая литератураЭнциклопедии, справочники, словари

3 Термины и определения

В настоящем стандарте применены термины по СП 126.13330, СП 267.1325800, ГОСТ 22268, а также следующие термины с соответствующими определениями:

3.1 геодезическая основа: Совокупность закрепленных на местности или сооружении геодезических пунктов, положение которых определено в общей для них системе координат.

3.2 геодезическая привязка: Определение положения закрепленных на местности точек, зданий и их элементов в принятой системе координат и высот.

3.3 исполнительная съемка: Процесс, основным содержанием которого является определение фактического положения объектов строительства, строительных конструкций, сетей инженерно-технического обеспечения и технологического оборудования относительно разбивочных осей.

3.4 исполнительный чертеж: Отчетный документ по подземной инженерной коммуникации, определяющий назначение, характеристики, планово-высотное положение построенной или реконструированной подземной инженерной коммуникации, исполнительные чертежи возведенных зданий, сооружений, несущих и ограждающих конструкций.

3.5 высотная деформационная геодезическая основа: Сеть реперов высотной геодезической основы, предназначенная для наблюдения за осадками основных строительных конструкций.

3.6 охранная зона: Участок вдоль подземной трассы, ограниченный вертикальными плоскостями, отстоящими по обе стороны от оси трассы от крайних габаритов коммуникаций.

3.7 репер: Геодезический знак с известной высотой.

3.8 глубинный репер: Фундаментальный геодезический знак, закладываемый в практически несжимаемые грунты и предназначенный для сохранения высоты.

3.9 красные линии: Линии, которые обозначают существующие, планируемые (изменяемые, вновь планируемые) границы территорий общего пользования, границы земельных участков, на которых расположены линии электропередачи, трубопроводы, автомобильные дороги, железнодорожные линии и другие подобные сооружения.

3.10 куст реперов: Три репера и более, размещенные на расстоянии не более 50 м друг от друга.

3.11 поправка: Значение величины, вводимое в неисправленный результат измерений.

3.12 случайная погрешность: Погрешность, для которой неизвестен характер ее действия в каждом конкретном измерении; она подчиняется только статистическим закономерностям.

3.13 предельная погрешность: Погрешность, которая с заданной вероятностью не должна превышать по абсолютной величине погрешности результатов измерений.

3.14 спутниковые геодезические сети: Геодезические сети, создаваемые методами спутниковых определений.

3.15 глобальная навигационная спутниковая система; ГНСС: Система, состоящая из созвездия навигационных спутников, службы контроля и управления и аппаратуры пользователей, позволяющая определять местоположение (координаты) антенны приемника потребителя.

3.16 Глобальная навигационная спутниковая система; ГЛОНАСС, GLONASS: Глобальная навигационная спутниковая система, разработанная в Российской Федерации.

3.17 система глобального позиционирования (Global Positioning System); GPS: Глобальная навигационная спутниковая система, разработанная в США.

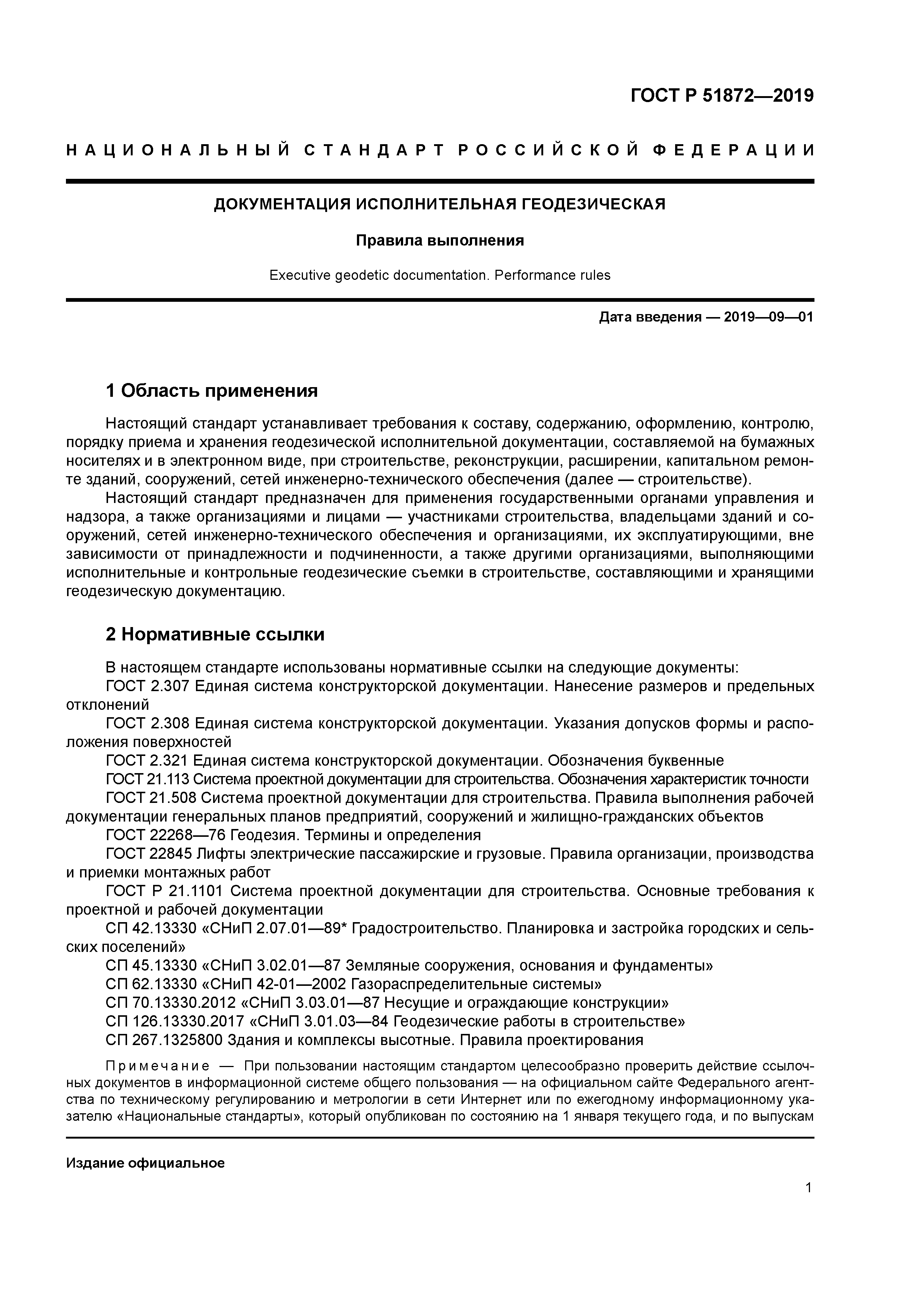

Исполнительные геодезические схемы гост 51872 2019

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДОКУМЕНТАЦИЯ ИСПОЛНИТЕЛЬНАЯ ГЕОДЕЗИЧЕСКАЯ

EXECUTIVE GEODETIC DOCUMENTATION IN CONSTRUCTION

* В ИУС 6-2019 ГОСТ Р 51872-2002 приводится с ОКС 01.100.30, 91.010.30. —

Примечание изготовителя базы данных.

1 РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (Ф.В.Андреева) с участием рабочей группы специалистов (Е.И.Гуревич, И.Б.Карасик, Д.И.Прокофьев, В.Д.Фельдман, А.В.Цареградский)

ВНЕСЕН Управлением стандартизации, технического нормирования и сертификации Госстроя России

СОГЛАСОВАН с Федеральной службой геодезии и картографии России (письмо N 6-02-2632 от 05.09.01 г.)

ПРИЛОЖЕНИЕ А (рекомендуемое). Примерный перечень исполнительных схем по элементам, конструкциям и частям зданий и сооружений, благоустройству и геодезической разбивочной основе

ПРИЛОЖЕНИЕ А(рекомендуемое)

1. Исполнительная схема геодезической разбивочной основы на строительной площадке.

2. Исполнительная схема выноса в натуру (разбивки) основных осей здания (сооружения).

3. Исполнительная схема котлована.

4. Высотная исполнительная схема свай после их погружения (забивки).

5. Исполнительная схема свайного поля (после срубки свай).

6. Исполнительная схема ростверков.

7. Исполнительная схема фундаментов.

8. Исполнительная схема фундаментов под оборудование и их элементов (анкерных болтов, закладных деталей, технологических отверстий, колодцев и др.).

9. Поярусные исполнительные схемы колонн каркасных зданий.

10. Исполнительная схема крыши.

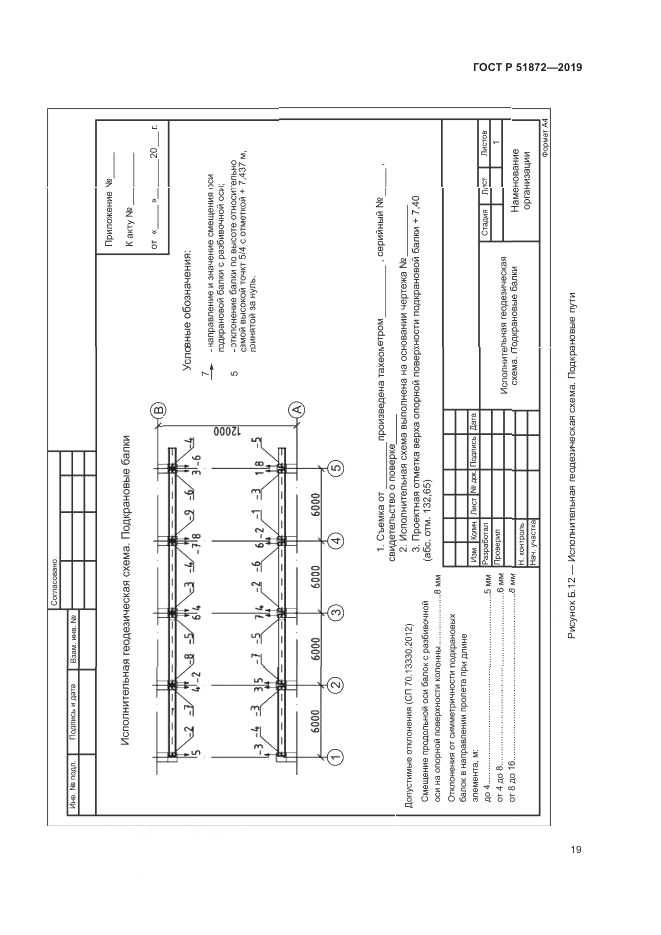

11. Исполнительная схема подкрановых балок и путей.

12. Высотная исполнительная схема площадок опирания панелей, перекрытий и покрытий здания.

13. Высотная исполнительная схема полов промышленного здания.

14. Исполнительная схема лифтовой шахты.

15. Поэтажные исполнительные схемы многоэтажных зданий.

16. Высотная исполнительная схема консолей колонн.

17. Исполнительная схема территории после выполнения работ по благоустройству.

18. Исполнительная схема земляного полотна транспортного сооружения (автомобильной или железной дороги, внутризаводской дороги, эстакады и других инженерных сооружений).

19. Исполнительные схемы резервуаров, градирен, мачт, дымовых труб и других инженерных сооружений.

Процесс заполнения журнала геодезических работ

Шаг 1: Заголовок журнала

Перед началом работы о необходимо заполнить заголовок журнала. Здесь указываются следующие данные:

• Название организации, выполняющей работы
• Номер и дата журнала
• Наименование проекта или объекта изысканий

Пример:

Журнал геодезических работ

ООО «Геодезия»

№ 12345

Дата: 01.01.2022

Проект: Изыскания для строительства дороги

Шаг 2: Запись параметров изыскательской работы

В этом разделе необходимо записать параметры геодезических работ, такие как:

• Номер точки и её наименование
• Координаты точки (геодезическая широта, долгота, высота)
• Описание точки (при необходимости)
• Инструментальное оборудование, использованное при измерениях
• Дополнительные комментарии

Пример:

№ Точка: 1

Наименование: Точка А

Координаты: Широта: 55°45’12.56″ N, Долгота: 37°40’36.78″ E, Высота: 100 м

Описание: Точка находится на вершине холма

Инструментальное оборудование: Тотальная станция Leica TC407

Комментарии: Наблюдался сильный ветер

Шаг 3: Запись результатов измерений

В данном разделе фиксируются результаты геодезических измерений:

• Время начала и окончания измерений
• Значения измеренных углов, расстояний, определение точки по координатам
• Погрешности измерений
• Дополнительные заметки и комментарии

Пример:

Время начала измерений: 10:00

Время окончания измерений: 12:00

Измеренные углы: Угол α: 45°30’12.5″ , Угол β: 60°15’20.2″ , Угол γ: 90°

Измеренные расстояния: AB: 100 м, BC: 50 м

Определение точки: Широта: 55°45’12.56″ N, Долгота: 37°40’36.78″ E, Высота: 100 м

Погрешности: Угловые: ±0.1″, Расстояний: ±0.02 м

Комментарии: Измерения проводились в условиях нормальной видимости

Шаг 4: Запись основной информации о работе

В данном разделе указываются основные характеристики проведенной работы:

• Объем работ (время выполнения, количество измеренных точек и т.д.)
• Применяемые методы и приборы (геодезические инструменты, ПО и т.д.)
• Имя и подпись главного геодезиста
• Ссылки на другие документы и материалы, связанные с работой

Пример:

Время выполнения работ: 3 дня

Количество измеренных точек: 20

Применяемые методы и приборы: Уровень Trimble S6, GPS-приемник Trimble R8

Главный геодезист: Иванов Иван Иванович

Ссылки: Приложение № 1 «Схема точек измерений»

Таким образом, заполнение журнала геодезических работ позволяет вести документацию о проведенных изысканиях и результаты последующим данным

Корректное и полное заполнение данного документа имеет важное значение для последующих этапов работы

Когда документы не в порядке

Если к концу строительства обнаружится, что исполнительной документации нет, либо она есть, но не в полном объеме, необходимо будет устранить нарушения или доказать, что их действительно нет. В этом случае необходимо провести демонтаж построенного объекта, его элементов или узлов (например, для проверки скрытых работ), выполнить дорогостоящую экспертизу на соответствие объекта нормативным требованиям.

Кроме того, в случае непредоставления исполнительной документации или предоставления не в полном объеме и заказчику, и подрядчику, а также компании, осуществляющей независимый строительный контроль, грозят значительные административные штрафы.

Вместо проведения экспертизы и участия в судебных тяжбах гораздо проще и экономичнее вести исполнительную документацию в процессе строительства по всем правилам. По окончании строительства, если исполнительная документация предоставляется контролирующим органам в полном объеме, у них не возникает замечаний, и объект вводится в эксплуатацию в короткие сроки и без проволочек. А инвестор или заказчик быстрее получает в распоряжение объект, который начнет приносить прибыль.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие государственные стандарты:ГОСТ 2.307-68* ЕСКД. Нанесение размеров и предельных отклонений________________ На территории Российской Федерации документ не действует. Действует ГОСТ 2.307-2011&nbsp, здесь и далее по тексту. — Примечание изготовителя базы данных.ГОСТ 2.308-79* ЕСКД. Указание на чертежах допусков форм и расположения поверхностей________________ На территории Российской Федерации документ не действует. Действует ГОСТ 2.308-2011&nbsp, здесь и далее по тексту. — Примечание изготовителя базы данных.ГОСТ 2.321-84 ЕСКД. Обозначения буквенныеГОСТ 21.101-97 СПДС. Основные требования к проектной и рабочей документации________________ На территории Российской Федерации документ не действует. Действует ГОСТ Р 21.1101-2009, здесь и далее по тексту. — Примечание изготовителя базы данных.ГОСТ 21.113-88 СПДС. Обозначения характеристик точностиГОСТ 21.204-93 СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспортаГОСТ 21.508-93 СПДС. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектовГОСТ 21.601-79* СПДС. Водопровод и канализация. Рабочие чертежи________________ На территории Российской Федерации документ не действует. Действуе действие ГОСТ 21.601-2011, здесь и далее по тексту. — Примечание изготовителя базы данных.ГОСТ 21.602-79* СПДС. Отопление, вентиляция и кондиционирование воздуха. Рабочие чертежи________________ На территории Российской Федерации документ не действует. Действует ГОСТ 21.602-2003, здесь и далее по тексту. — Примечание изготовителя базы данных.ГОСТ 21.604-82 СПДС. Водоснабжение и канализация. Наружные сети. Рабочие чертежи________________ На территории Российской Федерации документ не действует. Действует ГОСТ 21.704-2011, здесь и далее по тексту. — Примечание изготовителя базы данных.ГОСТ 21.605-82* СПДС. Сети тепловые (тепломеханическая часть). Рабочие чертежи

ГОСТ 21.607-82 СПДС. Электрическое освещение территории промышленных предприятий. Рабочие чертежиГОСТ 21.608-84 СПДС. Внутреннее электрическое освещение. Рабочие чертежиГОСТ 21.609-83 СПДС. Газоснабжение. Внутренние устройства. Рабочие чертежиГОСТ 21.610-85* СПДС. Газоснабжение. Наружные газопроводы. Рабочие чертежиГОСТ 21778-81 Система обеспечения точности геометрических параметров в строительстве. Основные положения

ГОСТ 23616-79* Система обеспечения точности геометрических параметров в строительстве. Контроль точности
