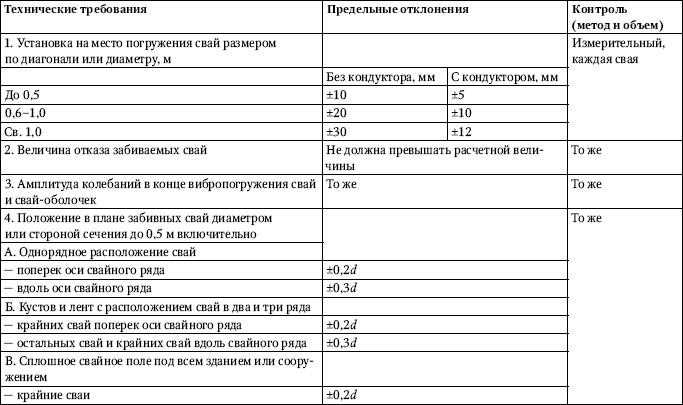

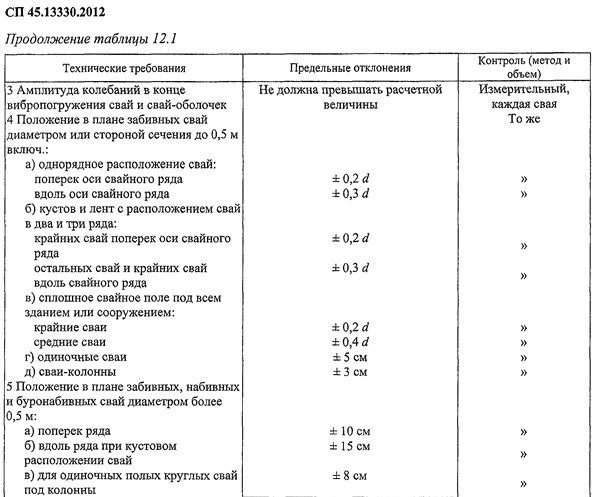

Сваи. допустимые смещения в плане и отметке оголовка по сп

Общие положения

Выделим некоторые важные моменты в соответствии с ГОСТ Р 51872-2002:

• Документация составляется по результатам исполнительной съемки (п.3.2).
• Документация составляется на все виды подземных и надземных инженерных сетей, а также другие элементы, обязательность составления документации на которые установлена действующими нормативными документами, проектом, проектом производства работ, в том числе геодезических, инструкциями и правилами органов надзора, ведомств, территориальных инженерных служб и эксплуатирующих организаций (п.3.3).
• Состав исполнительных схем по объекту строительства устанавливается на основании требований действующих нормативных документов, требований органов государственного надзора, технадзора заказчика, авторского надзора проектной организации с учетом рекомендаций приложения А (п.4.1) .
• На исполнительных схемах указываются разбиваемые в натуре оси, элементы, геометрические параметры, характеризующие их действительные размеры и положение в плане и по высоте (п.4.2).
• Исполнительная схема подписывается исполнителем, ответственным производителем работ по объекту и руководителем строительной (монтажной) организации. В случае выполнения исполнительной съемки сторонней организацией схема подписывается также руководителем этой организации или уполномоченным им лицом (п.4.10).
• Исполнительная схема геодезической разбивочной основы фиксирует действительные значения привязок и отметок знаков закрепления пунктов основы  Схема должна содержать: схему вынесенных в натуру точек, осей и установленных знаков закрепления с необходимыми привязками; сведения о способе закрепления точек и конструкции знаков (п.4.11).
• Исполнительные чертежи составляются на все виды надземных инженерных сетей. Исполнительные чертежи сетей внутри зданий составляются в случае необходимости по требованию технадзора заказчика, авторского надзора проектной организации, территориальных инженерных служб и эксплуатирующих организаций (п.5.1.1).
• В состав документации по подземным инженерным сетям включаются: исполнительные чертежи; продольные профили по оси сети (если они входят в состав проекта); схемы сварных стыков трубопроводов; каталоги координат выходов, углов поворота и створных точек сети (при ее аналитической привязке); полевые геодезические материалы исполнительной съемки (п.5.2.1).
• Контроль документации является обязанностью заказчика объекта строительства, если иное не установлено решениями местных органов исполнительной власти или соглашениями между участниками инвестиционного процесса (п.6.3).
• Оригиналы документации, кроме документации по подземным инженерным сетям, хранятся организацией — исполнителем работ вместе с полевыми материалами исполнительных съемок в соответствии с правилами архивного хранения. Оригиналы исполнительных чертежей, продольных профилей и каталогов координат подземных сетей хранятся территориальными организациями — держателями геодезических фондов в соответствий с правилами Роскартографии. Оригиналы схем сварных стыков трубопроводов подземных сетей хранятся эксплуатирующими организациями. Полевые материалы исполнительных съемок подземных сетей хранятся организацией — исполнителем съемок или передаются ею организации — производителю строительно-монтажных работ (п.7.1) .

Копии документации передаются эксплуатирующим, контролирующим, изыскательским и другим заинтересованным организациям в соответствии с положениями действующих законодательных актов, нормативных документов, инструкций и правил органов надзора, ведомств, территориальных инженерных служб и эксплуатирующих организаций (п.7.2).

Мой опыт черчения исполнительная схема

Первый раз я начертил исполнительную схему от руки на листе формата А4 и подписал ее у заказчика. На схеме я изобразил одну из заливок захватки  бетонных полов с показанием отметок нивелирной съемки.

Из этой схемы можно было понять, как ровно залиты бетонные полы и проходят ли они по допускам указанным заказчиком.

Почему   заказчик принял такую схему? Потому, что они переделывали строительную документацию от подрядных организация.

фундаментов

Здесь начерченные от руки схемы не проходят, необходимо чертить только в специальных программах, таких как автокад, компас.

Я очень долго пытался освоить программу автокад самостоятельно, скачивал отдельные уроки или просматривал их в интернете. Но целой картины, как чертить в автокаде у меня не сложилось и самостоятельно освоить эту программу, не получилось.

Купил  курс в интернете и в течение нескольких месяцев его изучал. В результате прохождения курса  я легко стал чертить любые проекты в автокаде и кроме этого научился создавать 3д проекции домов. Времени на это у меня ушло много, но мне было интересно.

Давайте разберемся,  как чертить исполнительные схемы в автокаде. Есть несколько способов черчения первый самый легкий, вы просите у заказчика образец исполнительной схемы в автокаде, где начерчены штамп и рамка с их требованиями.

Так же необходимо получить от заказчика, проект в электроном виде, чертежи в автокаде  объекта. Далее с проекта вы копируете свой участок выполненных работ и вставляете в рамку образца исполнительной схемы.

Допустим необходимо указать заливку бетонных полов в таких-то осях здания. Копируем  чертеж   в автокаде,  с нашим участком в нем убираем  все слои стен, перегородок и т.д. оставляем только размеры, оси, дорисовываем границы заливки.

Показываем нивелирную съемку точками и отметками в виде цифр, пишем в примечание в каких единицах указываем и от какой отметки снимаем. Заполняем штамп с указанием ответственных лиц за сдачу и приемку выполненных работ и все схема готова.

Другой вариант займет у вас больше времени, когда нет ни примера исполнительной схемы, нет проекта в электроном виде, то все придется чертить самостоятельно и после этого согласовывать с заказчикам, устроит его начерченная вами схема или нет.

Требования у заказчиков везде разные, сколько работаю еще нигде не встречал чтоб схемы, штамп и рамка были одинаковыми у разных заказчиков. У всех, какие то свои правила, которые они считают правильными.

Мой вам совет, как начали выполнять работу на объекте, сразу берите пример оформления актов скрытых работ и исполнительные схемы у заказчика .

Если вы только начинаете работать на должности инженерно-технического работника ИТР или ищете работу, но не умеете работать в автокаде,  то мой курс   вам очень пригодится. Данный видеокурс будет полезен студентам,  кому срочно надо научиться чертить в  программе автокад.

В  курсе есть пример исполнительной схемы с рамкой и штампом с объекта, на котором работал в этом году, так же вы сможете скачать стандартные рамки и штампы для форматов А1-А4. Один из уроков можно посмотреть ЗДЕСЬ.

Самое главное в нем подробно показано, как начертить исполнительную схему не имея образцов с нуля. В разделе практика я показываю, как чертить, рамку, штамп и все это распечатать.

Про печать в статье «Печать чертежей» я показал, как можно распечатать схемы,  если принтер отказывается печатать с программы автокад.

Этот курс для тех, кто так же, как и я в свое время не знал, как чертить в автокаде. Пройдя этот курс, вы  легко будете чертить  не только схемы, но и полноценные чертежи.

Если вы оказались в такой ситуации, когда не знаете как правильно оформить схему и нет образца, то с курсом прилагается  методичка. В ней показаны примеры заполнения исполнительной схемы котлованов, фундаментов, свай, цокольного этажа панельного дома, сборных колон, кирпичной шахты и многое другое. Ниже приведен образец черчения исполнительной схемы котлована из этого справочника.

Как скачать лицензионный автокад 2016 с интернета смотри видео

Продолжение смотрите в этой статье.

«Исполнительные схемы по электрике

Свайное поле — что это и зачем нужно

Свайное поле – это основа свайного фундамента любого типа (винтовой, железобетонный, набивной). При возведении основания необходимо строго следовать прилагаемым схемам, так как правильная закладка свайного поля обеспечивает надежность всей конструкции и ее долговечность.

Обобщенно говоря: в точки на участке застройки монтируют специально подготовленные сваи, которые впоследствии обвязывают ростверками. Полученное основание и является свайным фундаментом. Ростверк является обязательным элементом для свайного фундамента. Он выполняет связующую функцию между всеми опорами и гарантирует равномерное распределение нагрузки между сваями. Создаваемая монолитная конструкция имеет отличные эксплуатационные характеристики для любого типа сооружений.

План свайного поля

Свайное поле передает нагрузку здания на грунт. Глубина заложения свай устанавливается в проекте и зависит от множества факторов:

1. Тип и характеристики грунтов.
2. Глубины грунтовых вод.
3. Общего веса сооружения и мн. др.

Таким образом, строители выходят на плотный грунт и сваи передают напряжение на них. Возведение здания или сооружения допустимо только после правильной закладки свай, обвязки их ростверком и выжидания установленного периода застывания и трамбовки.

Преимущества использования

Использование исполнительной геодезической схемы свайного поля имеет ряд очевидных преимуществ:

1. Точность: благодаря применению особых методов и приборов, исполнительная геодезическая схема обеспечивает высокую точность измерений, позволяющую получить точные координаты каждой сваи и контролировать их расположение.

2. Скорость: использование специализированных инструментов и программного обеспечения позволяет проводить измерения и обработку данных быстрее, чем традиционные геодезические методы.

3. Экономия времени и ресурсов: благодаря упрощению процесса измерений и анализа данных, исполнительная геодезическая схема существенно сокращает затраты времени и ресурсов, необходимых для проведения геодезических работ.

4. Безопасность: использование исполнительной геодезической схемы позволяет предотвратить ошибки и устранить возможность прокола или повреждения строительных коммуникаций при сваебойных работах.

5. Надежность: благодаря точности и контролю каждой сваи, исполнительная геодезическая схема позволяет обеспечить надежность и долговечность строительных сооружений.

Все эти преимущества делают использование исполнительной геодезической схемы свайного поля предпочтительным выбором для строительных компаний, занимающихся возведением зданий и сооружений на сваях.

Установка свайного поля

После выполнения всех работ по проектированию и последующему закреплению точек свайного поля на участке, вы можете переходить к монтажу.

На практике сваи располагают в форме нескольких фигур:

1. Свайный куст – малое число свай, расположенных рядом. Ростверк в таком случае может иметь соотношение сторон 1:5. Оптимальный вариант для высоких конструкций, колонн.
2. Свайная полоса – опоры располагаются в ряд. Подходят для вытянутых стен.
3. Свайное поле – большое число свай, равномерно распределенных на площадке. Для зданий жилого и промышленного комплекса.

Перед работой необходимо доставить на объект всю необходимую технику. Обязательно иметь в распоряжении достаточное количество свай необходимых характеристик. Перед закладкой опор выполняется вертикальная планировка пятна застройки.

Если выбранные вами сваи винтовые, то их можно «вкрутить» собственными силами с помощью специальных приспособлений для такой работы.

Закрутка сваи вручную

Для погружения железобетонных свай применяют копровую машину. В данном случае работа включает в себя следующие этапы:

1. Машина устанавливается в месте битья свая, к ней подтаскивается свая.
2. После строповки сваи, ее выводят в вертикальное положение. Соблюдение вертикальности обеспечивает прочность конструкции и снижает риск разрушения сваи и работе копра.
3. После стыковки со сваебойным молотом, начинается забивка сваи в грунт до необходимой глубины. В проекте закладывается ориентировочный отказ сваи – глубина, при которой она перестает входит в землю.
4. После забивки всех опор проводят их выравнивание до установленной высоты. Чаще всего это выполняют рабочие с помощью отбойных молотков.

При закладке на каждое свайное поле должен быть разработан чертеж. Этот документ служит своеобразной инструкцией по проведению всего комплекса работ. Следование указанным расчетам гарантирует выход на проектируемые показатели всего строения

Поэтому особенно важно правильно осуществить установку свайного поля

Подготовительные работы фундамента перед монтажом

После того как затвердеет бетон, опалубку можно демонтировать. В этот момент персонал должен осуществить техническую приемку основания, применив исполнительную документацию. Именно в процессе этих работ могут быть выявлены причины, по которым фундамент не будет пригоден к возведению стен, что должно стать понятно после устранения опалубки.

Основными показателями того, насколько качественно основание, выступают: точное соответствие размеров основания проекту, что обеспечивает правильная установка опалубки; состояние поверхностей основания; соответствие проекту проходов и проемов в основании; точность месторасположения болтов, номинальная длина и качество резьбы, комплектность болтов шайбами и гайками; состояние основания в местах расположения прокладок; закладка реперов и плашек, обозначение поперечных и продольных осей, отметок высоты, нумерация реперов.

В момент сдачи основания под монтаж опалубку очищают, деревянные пробки и выходящая наружу арматура должны быть устранены. Допустимо, если арматура будет оставлена для дальнейшего использования в момент подливки оборудования.

Бетон основания, после того как мастера сняли опалубку, должен оставаться чистым, его поверхность не должна содержать масляных мест. Прочность бетона будет подтверждаться данными, полученными в ходе лабораторных исследований образцов, которые были залиты одновременно с тем, когда рабочие заполнили опалубку.

После того как на площадке под застройку сняли опалубку, наиболее удобно будет проверить качество основания, воспользовавшись схемой, на которой, помимо чертежных габаритов, будут указаны фактические. Как правило, фактические габариты заключают в прямоугольник.

Опалубку, бесспорно, можно возвести и без составления всякой проектной документации, что применимо в основном для малоэтажного легкого строительства. Однако обеспечить безопасность построек капитального типа можно лишь с ее наличием. Монтируя опалубку даже бани или дачи, предпочтительнее производить работы после составления проектной схемы здания.

Схемы для зданий и сооружений, благоустройству и геодезической разбивочной основе

В качестве основы для исполнительных схем допускается использовать рабочие чертежи, входящие в состав проектной документации — часто применяемый вариант. На рабочих чертежах под проектным размером красным цветом наносится действительный размер. А ещё чаще если все отклонения в допуске вообще ничего не наносится, просто в правом нижнем углу рабочего чертежа (желательно рядом с основной надписью) пишется «Выполнено в соответствии с проектом. Производитель работ ООО «Строй» Иванов И.И. подпись, печать».

Ниже приведены некоторые пункты из ГОСТ Р 51872-2002 про оформление схем:

4.6.1 Действительные значения линейных размеров (расстояний между осями, поверхностями и т.п.) показываются числовыми значениями, помещенными под размерной линией, над которой указан соответствующий проектный размер.

4.6.2 Проектные и действительные отметки показываются: для грунтовых и других поверхностей рельефа по ГОСТ 21.508, для прочих элементов — по ГОСТ 21.101. При этом перед числовым значением действительных отметок помещается буква «Д» в прямоугольной рамке. Направляющую линию соединяют с точкой поверхности, к которой относится отметка (рисунок 1).

Рисунок 1 — Обозначение действительной отметки поверхности

4.6.3 Действительные отклонения от проектных отметок показываются числовым значением в см для грунтовых и других поверхностей рельефа и в мм — для других элементов со знаком «плюс» в случае превышения или «минус» в случае занижения. Направляющую линию соединяют с точкой поверхности, к которой относится отклонение (рисунок 2).

Рисунок 2 — Примеры указания действительных отклонений поверхностей

Отклонения точек плит перекрытий и подобных поверхностей от их самых высоких точек показываются числовым значением в мм со знаком «минус» с направляющей линией.

4.6.4 Уклоны поверхностей и линейных элементов показываются по ГОСТ 21.101; крутизна откосов показывается по ГОСТ 21.508.

При этом перед действительными числовыми значениями помещается буква «Д» в прямоугольной рамке.

4.6.5 Действительные отклонения осей элементов от разбивочных осей на планах показываются стрелками, направленными в сторону отклонения, и расположенным рядом числовым значением отклонения. При этом перед действительными числовыми значениями отклонений помещается в прямоугольной рамке буква «В» для верхнего сечения или буква «Н» для нижнего сечения элемента (рисунок 3).

Рисунок 4 — Примеры указаний действительных расстояний на плане

4.6.6 Действительные отклонения поверхностей элементов от вертикальности показываются стрелками, направленными в сторону отклонения, и расположенными рядом условными обозначениями невертикальности по ГОСТ 21.113 и числовыми значениями отклонений (рисунок 5).

Как сделать свайный фундамент для коттеджа?

Самым главным элементом в свайном фундаменте являются, конечно же, сваи, которые потом соединяются с ростверком, выполненным в виде плиты или балочных перекрытий.

Для деревянных коттеджей чаще всего используются строения без ростверка. В этом случае используются сваи в виде колонн, такой фундамент очень надежен на грунтах с проблемами.

Свайные фундаменты различают по многим признакам:

• по высоте ростверка (высокий или низкий);
• по жесткости крепления свай с ростверком (жесткое крепление используется в тех случаях, когда грунты очень слабые или при наличии существенных нагрузок на сам фундамент, как горизонтального, так и выдергивающего типа).

При проектировании свайного фундамента под дом нужно рассчитать необходимую глубину свай. Она зависит от залегания мало сжимаемого грунта, а также от наличия или отсутствия скальных пород, которые есть на участке строительства. Острым концом свая должна быть погружена на глубину более одного метра.

По конструкции различают несколько видов свай: сваи – стойки, которые обязаны опираться на грунт, и сваи висячего типа, с которых нагрузка уходит на грунты и боковые поверхности всей конструкции сваи.

Свайные фундаменты могут иметь различное количество свай. Под конструкции стен обыкновенно устанавливают ростверки ленточного типа, которые усиливаются дополнительными сваями, расположенными в несколько рядов.

Существует и такое понятие, как «свайные кусты» (несколько свай, которые используются для создания и устройства колонн).

В строительстве свайных фундаментов применяют свайные поля. Они, в основном, предназначаются для небольших по площади зданий, но отличающихся очень высокими параметрами нагрузок вертикального типа.

Процесс освидетельствования ответственных конструкций

Еще одним из основных моментов, который должен стать частью исполнительной схемы, выступает актирование освидетельствования «ответственных конструкций».

Следует учесть, что на сегодняшний момент это понятие очень широко трактуется, поэтому задачу определения параметров необходимо доверить профессионалам, которые работают с проектными документами.

Освидетельствование предполагает: анализ соответствия основания техническим регламентам, в том числе следует оценить и опалубку здания; оценку соответствия монолитных элементов, колонн либо лент рабочим схемам; запись, отражающую порядок осуществления и результаты испытаний.

Исполнительная схема свайного фундамента.

При обнаружении недостатков либо несоответствий следует составить список, отражающий рекомендации по их устранению. Затем следует провести еще одно освидетельствование.

По той причине что речь здесь идет о монтаже опалубки, фундамента и пр., приемку качества осуществляют не в процессе сдачи объекта, а непосредственно перед стартом следующего этапа, а иначе процесса кладки стен. Эта процедура позволяет проверить готовность фундамента к эксплуатации после снятия опалубки. Приемку и контроль осуществляют достаточно строго, так как цена ошибки в процессе закладки опалубки и фундамента под здание крайне высока.

Документация, в которой есть схема расположения опалубки, фундаментов, оценка пригодности для эксплуатации, а также описание результатов, полученных после проведения контроля, должна быть составлена только профессионалами. Однако если попытаться изучить изложенную в них информацию, можно обрести бесценный опыт. Кроме того, можно оценить, качественно ли были произведены работы по возведению опалубки, фундаментов и всего здания.

Этапы создания геодезической схемы

Процесс создания геодезической схемы включает несколько основных этапов:

1. Обследование территории. На этом этапе геодезисты проводят полное обследование территории будущего строительства. Они изучают геодезическую основу, снимают местность, определяют высоты и точки опор. Результатом этого этапа является сбор всей необходимой информации для дальнейшей работы.
2. Составление плана геодезической сети. На основе полученных данных геодезисты составляют план геодезической сети, в котором указывают расположение и координаты точек опор, длины и углы отрезков. Этот план является основой для создания геодезической схемы и определяет ее положение и форму.
3. Подготовка и установка свай. Следующий этап – подготовка и установка свай. Геодезисты используют геодезическую схему для определения точного положения и глубины каждой сваи. Они также контролируют процесс установки с помощью специального оборудования и замеров.
4. Определение отклонений. После установки свай геодезисты проводят определение отклонений от проектной геометрии. Они измеряют координаты и углы каждой сваи, сравнивают их с данными из геодезической схемы и регистрируют отклонения. Эта информация позволяет контролировать качество выполненных работ и вносить коррективы при необходимости.
5. Создание окончательной геодезической схемы. На последнем этапе геодезисты создают окончательную геодезическую схему, в которую вносят все замеры и данные. Эта схема становится основой для проведения дальнейших строительных работ, а также для контроля и поддержания точности и геометрической формы конструкции.

Таким образом, каждый этап создания геодезической схемы играет важную роль в обеспечении точности и надежности строительства. Эта схема является основой для проведения всех геодезических работ и контроля качества выполненных работ.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Свайные работы

Публикация:

   Разбивка и закрепление свайных осей на местности

Читать далее:

   Монтаж копров и их транспортировка

Разбивка и закрепление свайных осей на местности

Погружение свай относится к наиболее сложным и точным видам строительных работ, от правильности выполнения которых зависит возведение всего здания в целом

Поэтому качественное выполнение геодезических работ для разбивки свайных осей имеет важное значение

Места расположения главных продольных и поперечных осей здания закрепляют в грунт или бетон створными знаками (деревянные или бетонные столбики, куски арматуры, рельсы, трубы). Положение главных осей периодически проверяют привязкой их точными геодезическими приборами к базисной линии. Разбивка основных осей должна сохраняться на все время производства работ.

Для разбивки вертикальных положений (отметок головок свай, низа ростверка) вблизи сооружения закладывают постоянный репер. Репер должен быть «привязан» к знакам государственной нивелировки прецизионным нивелиром. Абсолютная отметка репера должна быть представлена на нем несмываемой краской. Как и створные знаки, репер устанавливают в местах, где не могут произойти какие-либо перемещения грунта.

Дополнительные материалы по теме:

Разбивку и закрепление главных осей, а также установку репера должен выполнять квалифицированный геодезист. Разбивку свайного поля можно выполнять с обноской и без нее.

Разбивка свайного поля с устройством обноски. До начала разбивки на расстоянии не менее 3 ж от главных осей здания устраивают инвентарную или неинвентарную обноску высотой 1 -1,5 м. Обноску устраивают по всем углам здания и по периметру с промежутками не более 20 м. Для разбивки свайного поля на обноску по углам здания при помощи теодолита переносят главные оси здания. Промежуточные оси, соответствующие отдельным участкам разбивки свайного поля, наносят на обноску при помощи мерной ленты. Положение главных и промежуточных осей на обноске закрепляют гвоздями или фиксаторами. Между вынесенными на обноску точками осей свайного поля натягивают мягкую стальную проволоку диаметром 1 -1,5 мм, фиксирующую положение переносимых на местность осей здания. Точки пересечения осей сносят при помощи отвеса на спланированную поверхность участка и закрепляют металлическими штырями или деревянными кольцами.

Разбивку мест расположения свай между зафиксированными на местности осевыми линиями по главным и промежуточным осям производят на каждом участке мерной лентой.

Разбивка свайного поля без устройства обноски. Разбивку свайных осей без устройства обноски выполняют при помощи теодолита и стальной мерной ленты в такой последовательности:

а) по имеющимся контрольным точкам уточняют правильность положения главных осей сооружения на местности;

б) с помощью теодолита и мерной металлической ленты разбивают места расположения свай по главным осям (эта работа должна быть закончена до начала забивки свай);

в) места расположения свай между главными осями разбивают при помощи стальной мерной ленты, натягиваемой между точками разбивки положения свай на главных осях.

Внешние линии расположения ряда свай по главным осям производят теодолитом и мерной лентой, для чего теодолит устанавливают на угловую точку пересечения двух главных осей по контуру здания. На противоположную угловую точку здания устанавливают деревянную вешку, по которой и ориентируют трубу теодолита, после чего между двумя провешенными точками при помощи переносной вешки и мерной ленты указывают штырями границы участка разбивки на местности.

Разбивку мест расположения свай на поперечных (промежуточных) осях здания производят при помощи мерной ленты путем от-мера расстояний только от одной из главных осей.

Читать далее: Монтаж копров и их транспортировка

Категория: —
Свайные работы

Проведение скрытых работ

Одной из главных составляющих исполнительной документации выступает акт освидетельствования проведения работ скрытого типа. Акт содержит запись о соответствии или наличии несоответствий возведенных опалубки и фундаментов техническим регламентам, которые содержатся в проекте. Несоответствия тоже случаются, хоть и происходят редко.

Фрагмент исполнительной схемы.

Главное, что должно содержаться в этом разделе, – указание материалов, используемых в процессе конструирования разных компонентов фундаментов. Среди них армирование, необходимая марка бетона, вспомогательные материалы.

Если говорить о возведении капитальных фундаментов, то обязательно освидетельствованными должны быть работы, среди которых: монтаж искусственного основания для получения фундамента; технология установки опалубки для монолитных фундаментов и их составляющих; армирование (вид применяемого металла); заполнение опалубки с установленной арматурой.

Следует обратить внимание, что, контролируя заливку, необходимо проверять, каковы габаритные данные защитного слоя бетона, который служит разделителем между арматурой и внешней средой. При изготовлении капитальных оснований освидетельствованы должны быть еще и такие виды работ: качество гидроизоляции элементов, расположенных под и над землей; соблюдение технологии и последовательности установки сборного фундамента, выполненного из ж/б блоков либо плит

При изготовлении капитальных оснований освидетельствованы должны быть еще и такие виды работ: качество гидроизоляции элементов, расположенных под и над землей; соблюдение технологии и последовательности установки сборного фундамента, выполненного из ж/б блоков либо плит.

Конечно, эта инструкция имеет общий перечень работ скрытого типа по установке основания, а некоторые из названных на определенном объекте могут не осуществляться.
