IV. СОДЕРЖАНИЕ ТОПОГРАФИЧЕСКИХ ПЛАНОВ

§ 13. На топографических планах достоверно и с необходимой степенью
точности и подробности, в зависимости от масштаба плана, изображаются:
населенные пункты, отдельные строения, промышленные, сельскохозяйственные, культурно-бытовые
объекты и объекты коммунального хозяйства, дорожная сеть (железные, шоссейные и
грунтовые дороги, тропы) и дорожные сооружения, гидрография и гидротехнические
сооружения; рельеф местности, растительный покров и грунты, границы и
ограждения.

На планах должно быть
обеспечено единообразие отображения однотипных элементов местности на всем
участке съемки.

Все пункты геодезической
основы наносятся на планы по координатам.

§ 14. Рельеф местности изображается горизонталями и условными
знаками; на планах подписываются отметки точек местности, горизонтали,
относительные высоты (глубины) отдельных форм рельефа и указывается направление
скатов.

Высота сечения рельефа
устанавливается в зависимости от характера рельефа местности и назначения
плана.

Применяются высоты сечения
рельефа, указанные в таблице 1.

Таблица 1

Характеристика рельефа участка съемки	Масштаб съемки
1:5000	1:2000	1:1000	1:500
сечение рельефа (м)
Равнинный с углами наклона до 2°	0,5	0,5	0,5	0,5
1,0	1,0
Всхолмленный с углами наклона до 4°	1,0	0,5	0,5	0,5
2,0	1,0; 2,0
Пересеченный с углами наклона до 6°	2,0	1,0	0,5	0,5
5,0	2,0	1,0
Горный и предгорный	2,0	2,0	1,0	1,0
5,0

ПРИМЕЧАНИЕ: Высота сечения рельефа через 0,25 м допускается при
съемках асфальтированных территорий, спланированных площадок и нивелировании площадей.
Необходимость такого сечения должна быть обоснована в техническом проекте
(программе) работ.

Для изображения
характерных форм и деталей рельефа, не выражающихся горизонталями основного
сечения, применяются полугоризонтали и вспомогательные горизонтали.

На каждом квадратном
дециметре плана масштабов 1:5000, 1:2000, 1:1000 и 1:500 должно быть подписано
не менее 5 отметок высот характерных точек местности. Число подписываемых точек
устанавливается в техническом проекте (программе работ). Горизонтали должны
правильно и четко передавать формы рельефа местности. При съемке участков,
спланированных для рисовых полей, я также при съемке карьеров, горизонтали на
планах могут не проводиться.

§ 15. На топографичсских планах помещаются собственные названия населенных
пунктов, улиц, железнодорожных станций, пристаней, лесов, песков, солончаков,
вершин, перевалов, долин, балок, оврагов и других географических объектов.

При установлении формы
написания названий на планах масштаба 1:5000 следует руководствоваться действующими
«Правилами написания на картах географических названий СССР» и специальными
инструкциями по написанию географических названий с языков национальностей,
преобладающих на данной территорий.

Масштабы топографических карт и планов

Масштаб карты — это отношение длины отрезка на карте к его действительной длине на местности.

Масштаб (от немецкого — мера и Stab — палка) — отношение длины отрезка на карте, плане, аэро- или космическом снимке к его действительной длине на местности.

Численный масштаб — масштаб, выраженный в виде дроби, где числитель — единица, а знаменатель — число, показывающее во сколько раз уменьшено изображение.

Именованный (словесный) масштаб — вид масштаба, словесное указание того, какое расстояние на местности соответствует 1 см на карте, плане, снимке.

Линейный масштаб — вспомогательная мерная линейка, наносимая на карты для облегчения измерения расстояний.

Именованный масштаб выражается именованными числами, обозначающими длины взаимно соответствующих отрезков на карте и в натуре.

Например, в 1 сантиметре 5 километров (в 1 см 5 км).

Численный масштаб — масштаб, выраженный дробью, в которой: числитель равен единице, а знаменатель равен числу, показывающему во сколько раз уменьшены линейные размеры на карте.

Далее приведены численые маштабы карт и соответствующие им именованые масштабы.

Масштаб плана одинаков во всех его точках.

Масштаб карты в каждой точке имеет свое частное значение, зависящее от широты и долготы данной точки. Поэтому его строгой числовой характеристикой является частный масштаб — отношение длины бесконечно малого отрезка Д/ на карте к длине соответствующего бесконечно малого отрезка на поверхности эллипсоида земного шара. Однако при практических измерениях на карте используют ее главный масштаб.

Формы выражения масштаба

Обозначение масштаба на картах и планах имеет три формы: численного, именованного и линейного масштабов.

Численный масштаб выражают дробью, в которой числитель— единица, а знаменатель М — число, показывающее, во сколько раз уменьшены размеры на карте или плане (1:М)

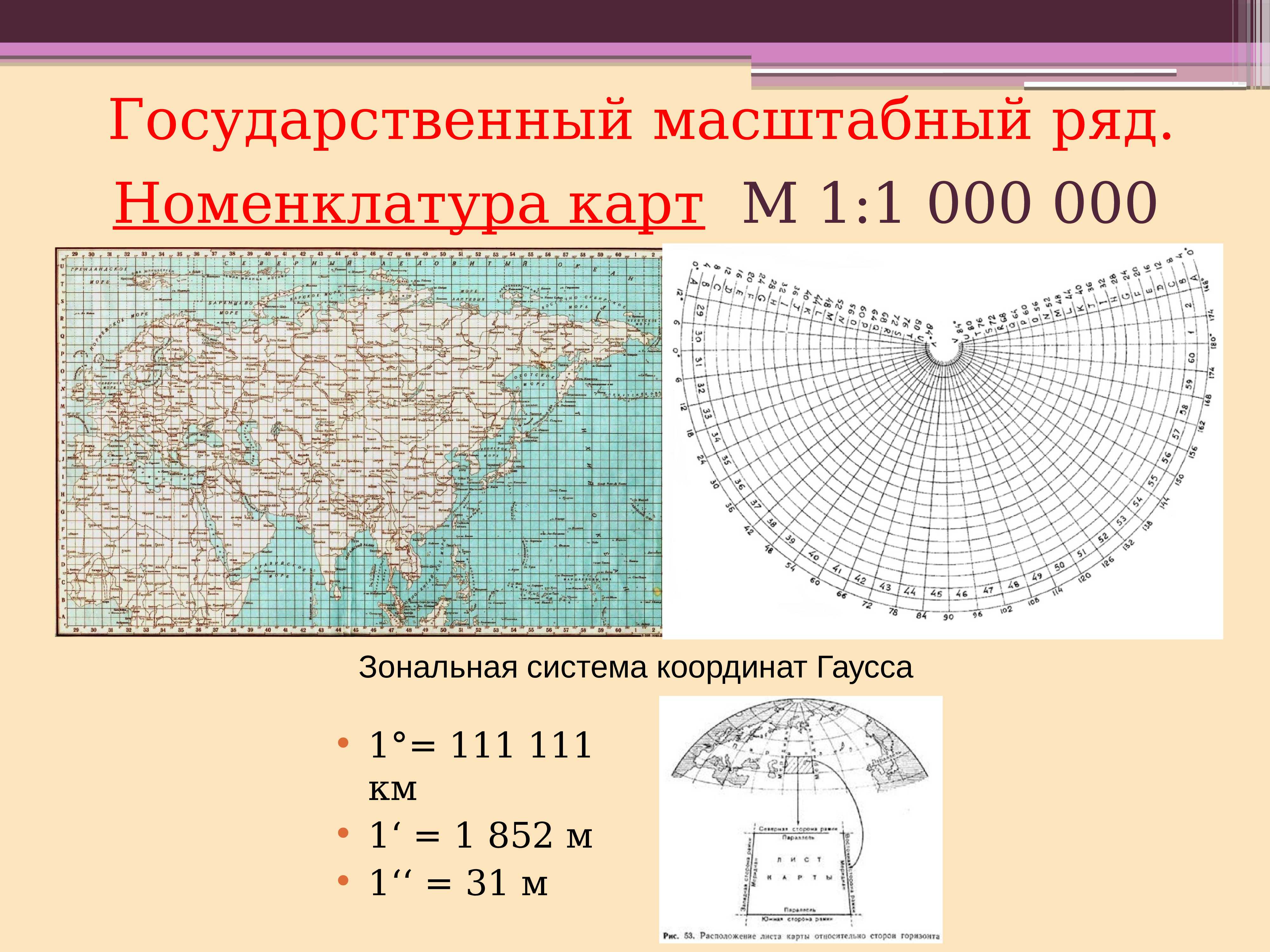

В России для топографических карт приняты стандартные численные масштабы:

Для специальных целей создают также топографические карты в масштабах 1 : 5 000 и 1 : 2 000.

Основными масштабами топографических планов в России являются:

1:5000, 1:2000, 1:1000 и 1:500.

Однако в землеустроительной практике планы землепользований чаще всего составляют в масштабах 1 : 10 000 и 1 :25 000, а иногда— 1 : 50 000.

При сравнении различных численных масштабов более мелким является тот, у которого больше знаменатель М, и, наоборот, чем меньше знаменатель М, тем крупнее масштаб плана или карты.

Так, масштаб 1 : 10 000 крупнее, чем масштаб 1 : 100 000, а масштаб 1 : 50 000 мельче масштаба 1 : 10 000.

Ориентирование на местности

Для ориентирования на местности используются различные методы и инструменты. Одним из основных методов является определение координат точек с помощью навигационных систем, таких как GPS (Глобальная навигационная спутниковая система). GPS позволяет определять координаты точек с высокой точностью, что позволяет создавать детальные карты и планы.

Кроме GPS, для ориентирования на местности используются и другие инструменты. Например, компасы и теодолиты позволяют определить азимуты объектов, что помогает в ориентировании на местности. Компасы особенно полезны при работе в условиях отсутствия сигнала GPS.

Важным аспектом ориентирования на местности является также знание и использование ориентиров. Ориентиры можно разделить на две категории: искусственные и естественные. Искусственные ориентиры включают различные постройки, сооружения и знаки, которые можно использовать для определения местоположения. Естественные ориентиры включают географические объекты, такие как горы, реки и озера. Использование ориентиров позволяет более точно определить местоположение объектов и точек на местности.

Ориентирование на местности является неотъемлемой частью работы геодезистов и топографов. Это позволяет создавать точные топографические карты и планы, а также выполнять различные инженерно-геодезические работы. Знание и использование методов и инструментов ориентирования на местности является важным навыком для геодезистов и топографов.

Бумажные и электронные карты

Бумажные карты

• легкость
• неприхотливость к условиям использования
• сравнительно низкая цена

• надо уметь сориентировать карту по компасу
• желательно наличие компаса
• не обновляется
• один масштаб

Электронные карты (цифровые карты местности)

Электронные карты — это цифровая модель участка Земной поверхности, сформированная специальными программами.

навигаторах

• есть поиск
• есть расчет примерного маршрута
• обновляются
• компактность
• сами определяют местоположение
• генерализация — отображение в зависимости от масштаба
• можно добавлять «свои» данные, например свои треки, или сканы бумажных карт
• можно записывать свой маршрут

• энергозависимость. Поэтому при длительном походе надо брать запасную батарею (батарейки)
• уязвимость аппаратуры
• высокая цена смартфона или навигатора
• для некоторых программ требуется постоянное подключение к интернету
• некоторые программы бывают платными.

Пример перевода числовых значений географических координат из десятых долей в градусы и минуты

Например (по стандартной справке гуглсервис), долгота, в одном из форматов сервиса maps.google.ru - 41.40338° восточной долготы. Для практических задач, в десятичных долях от геодезич-х градусов - достаточно пяти знаков после запятой, что соответствует максимально возможной фактической точности (до нескольких метров на горизонтали) обычных спутниковых приборов-навигаторов, предназначенных для гражданских пользователей.

Тогда, последовательность расчётов:
40338 / 100 000 = X / 60
X = (40338 * 60) / 100 000 ~ 24.2028 (из пропорции находим числитель правой дроби).
Целые минуты: 24'
2028 / 10 000 = X / 60
X = (2028 * 60) / 10 000 ~ 12.17
Секунды: 12.17"
Итог: 41.40338° = 41° 24' 12.17" (сорок один градус, двадцать четыре минуты, двенадцать целых и семнадцать сотых секунд).
Широта пересчитывается в той же последовательности.

В Гугле поддерживаются различные форматы угловых данных.
Примеры, как будет правильно

Сокращённые формы записи географических координат (северной широты, восточной долготы):
Градусы и, через пробел, минуты с их десятичными долями: 41 24.2028, 2 10.4418
Десятичные градусы: 41.40338, 2.17403
Полная форма записи угла (градусы, минуты, секунды с их десятичными долями): 41° 24' 12.1674", 2° 10' 26.508"

Упрощенный градусо-минутный вариант, который, возможно что сможет распознать Гугл, если в поисковой строке набираются по две пары чисел (целых градусов и минут), разделённых запятой: 41 24, 2 10
Сервис Гуглмап имеет онлайн-конвертер для преобразований координат и перевода их в нужный формат.

Онлайн-карты различных интернет-сервисов, дают возможность задавать и получать координаты местонахождения с точностью до шести десятичных знаков градусной величины, после запятой, то есть – до метра. Этого достаточно для совместной работы с современными авто-навигаторами и встроенными в мобильные устройства (смартфоны, планшеты и прочие гаджеты) приемниками сигналов
спутниковой глобальной системы позиционирования ГЛОНАСС (Россия), GPS (США) и Beidou (Китай). Навигационные приборы, для «гражданских» пользователей, имеют погрешность однократного измерения – до нескольких метров (в горизонтальной плоскости на земной поверхности). Электронно-цифровые данные могут заметно различаться. У векторных карт – имеются существенные преимущества перед растровыми форматами: возможность автоматического поиска информации (по названию населённого пункта, характеристикам географического объекта) и быстрого обновления до актуальной версии, хорошая читаемость при увеличении/уменьшении масштаба, наслаивание тематических слоёв, получение объёмного трёхмерного изображения, возможность наложения скан-копий с бумажных материалов, например с советских топопланшетов.

Основные формы представления значений географических координат с точностью до первых метров:
градусы с стотысячными долями (ГГ.ГГГГГ°)
градусы, минуты с тысячными долями (ГГ° ММ.МММ')
градусы, минуты, секунды с десятыми долями (ГГ° ММ' CC.С")

ГГ° ММ' CC"ГГ° ММ' CC"

Необходимость классификации карт

Одной из основных причин необходимости классификации карт является большое количество различных топографических карт, которые создаются для разных целей и масштабов. Классификация позволяет разделить карты на группы в зависимости от их содержания, масштаба, технических характеристик и применения. Это позволяет упростить выбор нужной карты и сэкономить время на ее поиске.

Классификация карт также позволяет разделять их на тематические группы в зависимости от специализации информации, которую они предоставляют. Например, существуют карты, посвященные геологическим и геоморфологическим особенностям местности, карты, отображающие инженерно-геологическую информацию, а также карты, используемые для планирования строительства и планирования городской среды.

Еще одной важной причиной классификации карт является необходимость сохранения и учета информации, которая содержится на них. Благодаря классификации карт можно легко отслеживать изменения в информации на разных картах и управлять данными на основе их обновления и модификации

Это позволяет сохранять актуальность карт и обеспечивает возможность использования картографических данных в долгосрочной перспективе.

Преимущества классификации карт:
Упорядочение картографической информации
Упрощение выбора нужной карты
Сохранение и учет информации на картах
Обеспечение актуальности картографических данных

Спецификации горизонтальной номенклатуры

Горизонтальная номенклатура топографических карт по геодезии состоит из следующих спецификаций:

• Пункты геодезической сети
• Границы территорий
• Границы населенных пунктов
• Водные объекты (реки, озера)
• Дороги и железные дороги
• Транспортные сооружения (мосты, тоннели и др.)
• Рельеф местности
• Растительность и почвенный покров
• Сельскохозяйственные угодья
• Промышленные объекты
• Строительные объекты
• Административно-территориальное деление
• Территориальные объекты (парки, заповедники)

Каждая спецификация содержит подробные сведения о размещении объектов, их обозначении, а также краткую характеристику. Горизонтальная номенклатура важна для определения местоположения объектов на территории, обеспечивает единый стандарт для картографической документации и обеспечивает удобство использования топографических карт.

Тематические топографические карты

Тематические топографические карты предназначены для представления конкретных тематических данных на территории, таких как леса, реки, дороги и др. Эти карты позволяют отображать различные географические объекты и их атрибуты, которые могут быть полезны для различных целей, таких как планирование туристических маршрутов, изучение геологических формаций и анализ экологического состояния региона.

Тематические карты могут быть созданы на базе общих топографических карт, где тематическая информация представлена в виде дополнительных слоев или элементов. Каждый элемент на карте может быть обозначен определенным символом, цветом или штриховкой, которые представляют конкретные значения или характеристики объектов.

Использование тематических карт позволяет ориентироваться на местности в соответствии с определенной темой и выполнять качественный анализ пространственных данных. Это особенно полезно для исследовательских и научных работ, а также при принятии решений в различных отраслях, таких как геология, экология, градостроительство и другие.

Каждая тематическая карта обладает некоторыми особенностями и ограничениями, в зависимости от используемой информации и целей картографического продукта. Поэтому, при использовании тематических карт необходимо учитывать все соответствующие факторы и правильно интерпретировать представленные данные.

Планы городов и специальные карты.

План (топографический)— изображение небольшого участка или объекта местности на бумаге. Планы составляются обычно в крупных масштабах. Местность на них характеризуется более детально, чем на картах соответствующих масштабов.

Планы городов (крупных поселков городского типа, железнодорожных узлов) создаются в масштабах 1:10 000 и 1:25 000. Они предназначаются для детального изучения городов и ближайших подходов к ним, ориентирования и целеуказания, управления войсками в ходе боя за город, а также для выполнения точных измерений и расчетов.

На плане города помещаются данные не только о наземных, но и подземных объектах (метро, канализация, коллекторы связи и т. п.), указываются наименования улиц (непосредственно на плане, а также списком на полях с обозначением их места по квадратам километровой сетки), перечень важнейших объектов, а также справка, характеризующая данный пункт в экономическом и военном отношении. Планы городов создаются в проекции Гаусса и по точности соответствуют топографическим картам тех же масштабов.

Специальные карты, изготовляемые при подготовке и в ходе боевых действий, предназначаются для детального изучения местности и ее отдельных элементов на данный период времени. К ним относятся карты изменений местности в районе ядерного взрыва, карты участков рек, горных проходов и перевалов, зон затопляемости, источников водоснабжения и др.

III. ПРОЕКЦИЯ, СИСТЕМА КООРДИНАТ И ВЫСОТ, РАЗГРАФКА, НОМЕНКЛАТУРА ТОПОГРАФИЧЕСКИХ ПЛАНОВ

§ 10. Система координат, в которой создаются топографические планы,
устанавливается по согласованию с органами Государственного геодезического
надзора ГУГК при Совете Министров СССР; система высот — Балтийская.

ПРИМЕЧАНИЕ: В отдельных случаях на небольших участках, при
отсутствии вблизи их реперов государственного нивелирования, допускается вести
съемку от условной отметка.

Координаты пунктов геодезического
обоснования вычисляются в принятой для участка съемки системе координат в
проекции Гаусса, как привило, в трехградусных зонах.

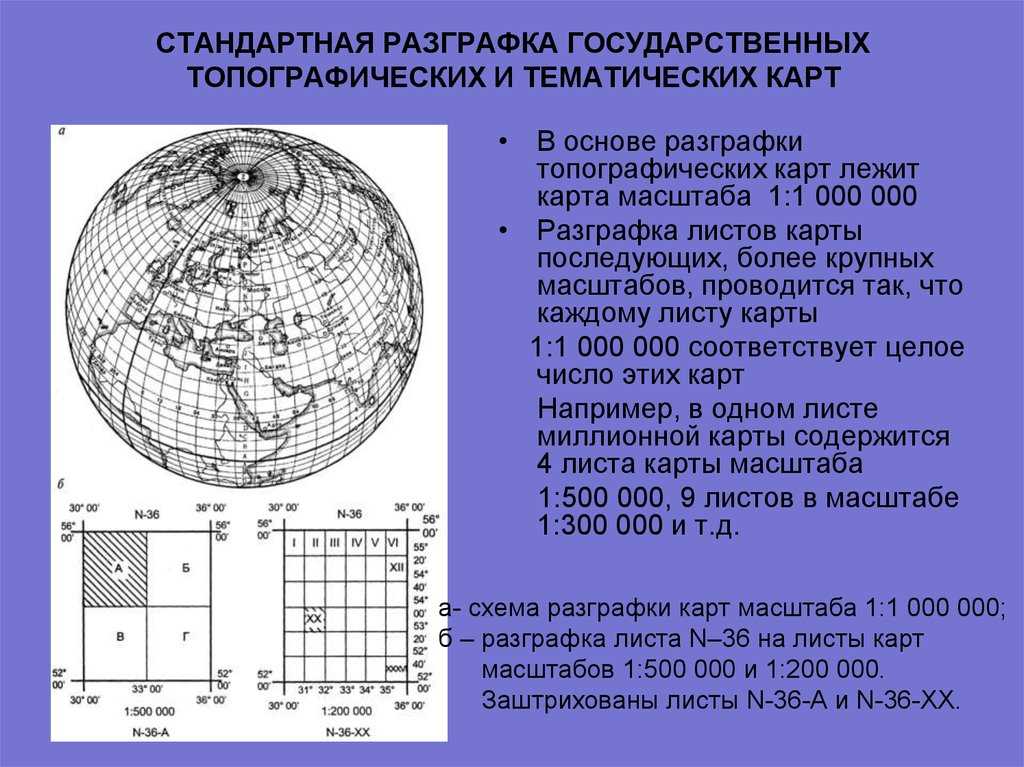

§ 11. В основу разграфки планов масштабов 1:5000 и 1:2000,
создаваемых на участках свыше 20 кв. км, как правило, принимается лист карты
масштаба 1:100000, который делится но 256 частеЛ для съемок масштаба 1:5000, а
каждый лист масштаба 1:5000 делится на девять частей для съемки масштаба
1:2000.

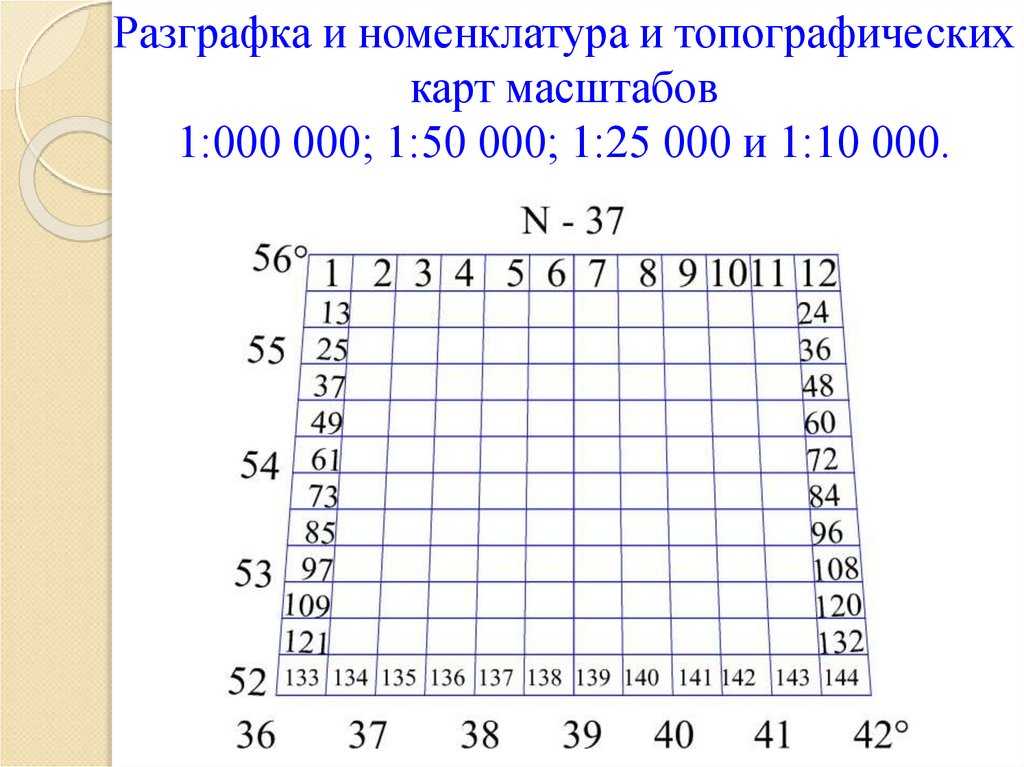

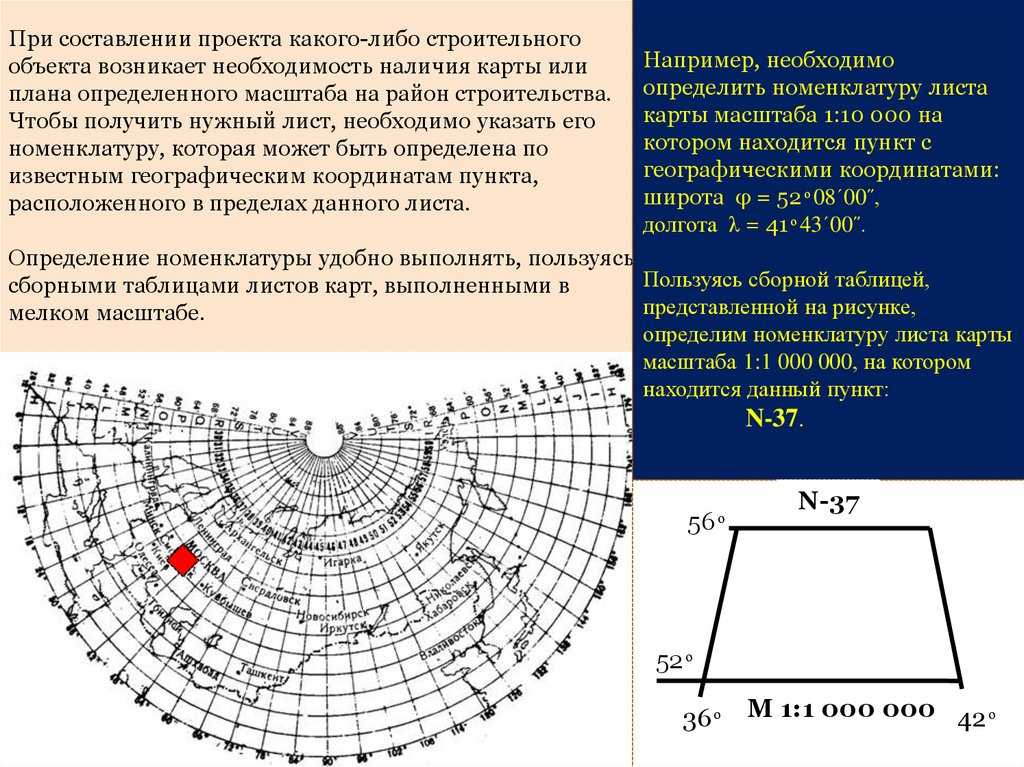

Номенклатура листа
масштаба 1:5000 складывается из номенклатуры листа карты масштаба 1:100000 и
взятого в скобки номера листа масштаба 1:5000, например: М-38-39 (255).

Номенклатура листа
масштаба 1:2000 складывается из номенклатуры листа плана масштаба 1:5000 и
одной из первых девяти строчных букв русского алфавита (а, б, в, г, д, е, ж, з,
и), например: М-38-39 (255-а).

Размеры
рамок для планов приведенной выше разграфки устанавливаются:

	по широте	по долготе
для масштаба 1:5000	1′ 15′′ 0	1′ 52′′ 5
для масштаба 1:2000	25′′ 0	37′′ 5

Севернее 60° параллели
планы по долготе сдваиваются. Па планах показывается сетка прямоугольных
координат, линии которой проводятся через 10 см.

§ 12. Для топографических планов, создаваемых на участки площадью
менее 20 кв. км., как правило, применяется прямоугольная разграфка с размерами
рамок для масштаба 1:5000 — 40×40 см, а для масштабов 1:2000, 1:1000 и
1,500 — 50×50 см. В этом случае за основу разграфки принимается лист
масштаба 1:5000, обозначаемый арабскими цифрами. Ему соответствуют четыре листа
масштаба 1:2000, каждый из которых обозначается присоединением к номеру
масштаба 1:5000 одной из первых четырех заглавных букв русского алфавита (А, Б,
В, Г), например: 14 — Б.

Листу масштаба 1:2000
соответствуют четыре листа масштабов 1:1000, обозначаемых римскими цифрами (I, II, III, IV),
и 16 листам масштаба 1:500, обозначаемых арабскими цифрами (1, 2, 3, 4, 5 ……
16).

Номенклатура листов
масштабов 1:1000 и 1:500 складывается из номенклатуры листа масштаба 1:2000 и
соответствующей римской цифры для листа масштаба 1:1000 или арабской цифры для
листа масштаба 1:500, например: 14-Б-IV, или для 1:500-14-Б-16.

ПРИМЕЧАНИЕ: Для отдельных площадок обозначение листов
топографических планов масштабов 1:1000 и 1:500 устанавливается в техническом
проекте (программе работ).

Градусная и километровые сетки карты. Зарамочное оформление

Сайт для студентов. Здесь Вы найдёте всё, что нужно для обучения

28.01.2019

Геодезия

,

Методические указания

Комментарии

5. ГРАДУСНАЯ И КИЛОМЕТРОВЫЕ СЕТКИ КАРТЫ. ЗАРАМОЧНОЕ ОФОРМЛЕНИЕ

Границами листов карт служат на севере и юге отрезки параллелей, а на западе и востоке — отрезки меридианов. Эти границы составляют внутреннюю рамку листа (трапеции). В углах внутренней рамки листа указывают их широты и долготы (рис.

Снаружи от внутренней рамки на расстоянии 8 мм проводится г р а д у с н а я   р а м к а в виде двойной линии, разделенной по широте и долготе на части, кратные 1 . Для удобства чтения географических координат минутные интервалы попеременно через один закрашивают в черный цвет. За градусной рамкой листа вычерчивается он оформительская рамка. Между градусной и оформительской рамками нанесены точки, с помощью которых каждый минутный интервал разбит не І0-секундные интервалы.

Стороны квадратов этой сетки обычно выражаются целым числом километров.

В общем случае километровая сетка развернута относительно градусной сетки на величину сближения меридианов. Если лист карты находится в восточной части зоны, то километровая сетка развернута на восток относительно градусной сетки, и наоборот. Восточное сближение меридианов принято считать положительным, a западное — отрицательным.

Рис. 7. Градусная рамка и километровая сетка листа карты масштаба 1:25 000

Над оформительской рамкой указываются номенклатура листа карты и его название, соответствующее обычно названию наиболее крупного населенного пункта в данном районе, например,

M-37-З4-A-в (Михалин)

В северо-западном углу листа карты над оформительской рамкой указывают систему прямоугольных координат (Система координат 1942 г.

П=δ-γ

Внизу под оформительской рамкой посредине подписывается численный масштаб карты (например, I: 25 000), пояснительный масштаб (в l см 250 м) и вычерчивается линейный масштаб. Ниже линейного масштаба указываются высота сечении. рельефа и наименование принятой системы высот (Балтийская система высот). Справа от масштабов приводится график заложений.

К зарамочному оформлению, относятся также подписи номенклатуры соседних листов, которые выполняют в разрывах градусной рамки в середине каждой стороны, схема расположения соседних листов карты данного масштаба.

Обновлено: 28.01.2019 — 02:21

← Предыдущая запись

Следующая запись →

IX. ОБНОВЛЕНИЕ ТОПОГРАФИЧЕСКИХ ПЛАНОВ

§ 30. Обновление топографических планов
производится в целях приведения их содержания в соответствие с современным
состоянием местности. При обновлении планов используются материалы съемок
текущих изменений, исполнительных съемок вновь выстроенных зданий и сооружений,
а также материалы полевых обследований и аэрофотосъемки.

Точность и полнота
содержания обновленных планов должны удовлетворять требованиям настоящих
Основных положений.

§ 31. Обновление планов может выполняться:

— путем камерального
исправления их содержания по перечисленным в § 30
материалам, с последующим голевым обследованием или без него;

— путем исправления в поле
приемами мензульной или тахеометрической съемок.

§ 32. На участках, где в результат хозяйственной деятельности
рельеф и контуры местности значительно изменились и дальнейшее исправление
оригинала плана становится по техническим причинам невозможным или экономически
нецелесообразным, топографическая съемка производится заново.

§ 33. Технология исправления планов выбирается исходя из количества
изменений, характера местности, используемых материалов и инструментов.

§ 34. Исполнительные съемки вновь выстроенных зданий и сооружений и
подземных коммуникаций выполняются, как правило, до сдачи в эксплуатацию этих
сооружений.

Задачи, решаемые по топографическому плану при проектировании инженерных сооружений

_______ Для определения прямоугольных координат точек по плану или карте пользуются координатной сеткой, линии которой параллельны и перпендикулярны осевому меридиану зоны. Координаты вершин квадратов координатной сетки подписаны на карте.

Например: X_А=79200+ΔX, __________ Y_А=66200+ΔY.

7.2 Длины отрезков прямых линий между заданными точками на плане измеряются с помощью измерителя и поперечного масштаба.

7.3 Дирекционный угол линии на плане измеряется между северным направлением вертикальной линии километровой сетки и данной линией с помощью транспортира.

7.4 Отметка любой точки может быть определена относительно горизонталей. При положении точки между горизонталями проводят прямую, перпендикулярную горизонталям, и измеряют расстояние от младшей горизонтали до точки и заложение d .

,

____ где а – расстояние от младшей горизонтали до точки, _______ d – заложение, _______ H_І – отметка младшей горизонтали, _______ h – высота сечения рельефа.

ПРИМЕЧАНИЕ: Высота сечения рельефа через 0,25 м допускается при съемках асфальтированных территорий, спланированных площадок и нивелировании площадей. Необходимость такого сечения должна быть обоснована в техническом проекте (программе) работ.

Для изображения характерных форм и деталей рельефа, не выражающихся
горизонталями основного сечения, применяются полугоризонтали и
вспомогательные горизонтали.

На каждом квадратном дециметре плана масштабов 1:5000, 1:2000,
1:1000 и 1:500 должно быть подписано не менее 5 отметок высот
характерных точек местности. Число подписываемых точек
устанавливается в техническом проекте (программе работ). Горизонтали
должны правильно и четко передавать формы рельефа местности. При
съемке участков, спланированных для рисовых полей, я также при
съемке карьеров, горизонтали на планах могут не проводиться.

§ 15. На
топографичсских планах помещаются собственные названия населенных
пунктов, улиц, железнодорожных станций, пристаней, лесов, песков,
солончаков, вершин, перевалов, долин, балок, оврагов и других
географических объектов.

Иерархическая структура названий карт

Номенклатура топографических карт по геодезии основывается на иерархической структуре названий карт, которая обеспечивает удобство и систематичность при классификации и поиске картографической информации.

На верхнем уровне иерархии находятся области и регионы, которые обозначаются числовыми кодами или названиями. Например, область может быть названа по названию страны или по административному делению, а регион может быть определен по географическим характеристикам.

На следующем уровне располагаются населенные пункты или районы, которые также имеют свои уникальные коды или названия. В зависимости от масштаба карты, иерархическая структура может включать еще несколько уровней, таких как улицы, кварталы или здания.

Названия карт включают в себя информацию об области или регионе, населенном пункте или районе, а также другую дополнительную информацию о масштабе, тематике, годе издания и других характеристиках карты. Такая система иерархической структуры названий позволяет быстро и точно определить нужную карту среди большого количества существующих картографических материалов.

V. ТОЧНОСТЬ ТОПОГРАФИЧЕСКИХ ПЛАНОВ

§ 16. Средние ошибки в положении на
плане предметов и контуров местности с четкими очертаниями относительно
ближайших точек съемочного обоснования не должны превышать 0,5 мм, а в горных
районах — 0,7 мм. На территориях с капитальной и многоэтажной застройкой ошибки
во взаимном положении на плане точек близлежащих важных контуров (капитальных
сооружений, зданий и т. п.) не должны превышать 0,4 мм.

В случаях, когда указанная
выше графическая точность не требуется для инженерных расчетов, то планы могут
создаваться с точностью планов (карт) смежного более мелкого масштаба,
например, планы масштаба 1:5000 могут быть созданы с точностью карт масштаба
1:10000, а планы масштаба 1:2000 — с точностью планов масштаба 1:5000 и т. д.
Методика создания таких планов (съемка на увеличенных фотопланах,
фотомеханическое увеличение планов и т. п.) предусматривается в технических
проектах (программах работ); на планах обязательно указывается методика их
создания и точность съемки.

§ 17. Средние ошибки съемки рельефа
относительно ближайших точек геодезического обоснования не должны превышать по
высоте:

1/4 — принятой высоты
сечения рельефа при углах наклона до 2°

1/3 — при углах наклона от
2° до 6° , для планов масштабов 1:5000 и 1:2000 и до 10° для планов масштабов
1:1000 и 1:500;

1/3 — при сечении рельефа
через 0,5 м на планах масштабов 1:5000 и 1:2000.

На лесных участках
местности эти допуски увеличиваются в полтора раза. В районах с углами наклона
свыше 6° ) для планов масштабов 1:5000 и 1:2000 и свыше 10° для планов
масштабов 1:1000 и 1:500 число горизонталей должно соответствовать разности
высот, определенных на перегибах скатов, а средние ошибки высот, определенных
на характерных точках рельефа не должны превышать 1/3 принятой высоты сечения
рельефа.

§ 18. Точность планов оценивается по расхождениям положения
контуров, высот точек, рассчитанных по горизонталям, с данными контрольных
измерений.

Предельные расхождения не
должны превышать удвоенных значений средних ошибок, приведенных в §§
16 и 17, и количество их не должно быть более 10 % от
общего числа контрольных измерений.

Топографические карты в геодезии

Топографические карты подразделяются на несколько классов в зависимости от их тематики и специализации. Основными классификационными параметрами являются масштаб и содержание информации. Масштаб определяет соотношение между длиной отрезка на карте и длиной этого же отрезка на местности. Содержание информации включает в себя сведения об объектах, местности, географических особенностях и других данных, необходимых для проведения геодезических изысканий.

В геодезии широко используются топографические карты общего пользования, которые предоставляют общие сведения о географии и геоморфологии территории, а также охватывают все виды геодезических работ. Они имеют масштабы от 1:10 000 до 1:500 000 и содержат такую информацию, как высоты рельефа, дорожные сети, гидрографию, поселения и другую инфраструктуру.

Топографические карты специального назначения разрабатываются для узкой специализации и охватывают конкретные однородные участки территории. Такие карты могут представлять сведения о рельефе, почвенном покрове, растительности, геологическом строении и других параметрах, важных для выполнения конкретных геодезических работ.

Использование топографических карт в геодезии позволяет определить и проследить координаты и высоты точек на местности, построить трехмерные модели местности, разработать точные схемы обстановки и создать базу данных для дальнейшего анализа и принятия решений. Они являются незаменимым инструментом для проведения проектных работ, строительства сооружений и планирования территорий.
