Топографические карты: крупномасштабные или мелкомасштабные?

Какие бывают масштабы топографических планов

Назначение у такого распространённого и широко востребованного комплекса работ, как топографическая съёмка, может быть довольно разным. Поэтому и итоговые топографические планы могут довольно значительно различаться.

Так как топосъёмка — неизбежная спутница практически всех геодезических изысканий, ориентироваться в основных её параметрах и областях применения таковых наверняка будет полезно каждому.

В этой статье вкратце описано применение разных масштабов топографических планов для строительства и проектирования.

 Что такое масштаб топоплана?

Так что же такое масштаб? Пришло это слово из немецкого языка и переводится как «мерная палка». Масштаб топографического плана — это соотношение линейных объектов на местности и их изображению на плане.

То есть во сколько раз размер на плане меньше натурального. Чем больше цифра указана во второй части масштаба- тем мельче план и тем бОльшую площадь он охватывает.

Например, карта Масштаба 1:200000 может охватить целую страну, а масштаба 1:200 только один участок в 6 соток.

Обычно проектировщики, ландшафтные дизайнеры и другие подобные специалисты сразу оговаривают, какого масштаба топографический план им понадобится для работы, а также какие должны быть дополнительные условия съёмки.

Специалисты ООО «Землемер» с удовольствием дадут совет касательно той или иной ситуации, если у Вас возникли вопросы по составлению технического задания. В общем же выбор масштаба топографической съёмки диктуется областью использования его результатов.

Точность планов различных масштабов

Когда говорят о точности топографического плана- имеют ввиду среднюю погрешность определения местоположения объекта на плане относительно ближайших пунктов ГГС (государственная геодезическая сеть).

Иными словами- это точность, с которой по бумажному плану можно узнать координаты объекта. Для разных масштабов она, соответственно, разная. Принято для равнинного рельефа -0.5 мм в масштабе плана.

Считается, что человеческий глаз четко различает именно эту величину, и по плану расстояние можно измерить с точностью в полмиллиметра. Это значит, что для масштаба 1:1000, например, погрешность составит 0.5 метра. Чем мельче масштаб- тем значительнее погрешность.

Что касается цифровых моделей местности- там точность обусловлена не разрешающей способностью глаза, а нормативными актами для топосъемок разных масштабов.

Какие бывают виды масштаба?

К видам масштаба можно отнести и обозначение их на картах и планах. Различают линейный, численный и именованный. Линейный и именованный используются в основном на картах мелких масштабов и не так распространены. Численный масштаб присутствует практически на всех чертежах и планах. Он более лаконичный и емкий.

Масштаб топоплана можно установить любой крупнее 1:10000. Это можно указать в техническом задании на проведение топографо-геодезических работ. Но существуют общепринятые масштабы, которые в большинстве своем и используются. К ним относятся 1:10000, 1:5000, 1:2000, 1:1000, 1:500, 1:200, 1:100. Далее рассмотрим подробнее.

Соответственно такой масштаб используется скорее как ситуационный план для проведения первичного проектирования крупных, или обладающих большой протяженностью объектов.

Масштаб 1:2000

Этот масштаб уже крупнее, но все же не подразумевает нанесение на планы всей разветвленной сети подземных коммуникаций, что также приближает его к разряду ситуационных.

По сути это самый мелкий масштаб, используемый для проектирования и строительства на незастроенной территории.

Основной используемый масштаб для проектирования практически любого строительства на застроенной территории.

Пусть специалисты с этим разбираются!

В заключение

Хочется отметить, что Вам необязательно вникать во все тонкости использования различных масштабов. В 90% случаев для строительства используют масштаб 1:500. Если существуют предпосылки для использования иных масштабов- наши специалисты проведут грамотную консультацию и все подробно объяснят.

Цены на подготовку топографических планов

Наши соцсети:

Телефон: 8 (903) 253-35-84, Илья

Где применяется масштаб

Наибольшее распространение масштаб получил в таких сферах деятельности, как география, геодезия, картография. Он используется при составлении плана или карты местности, когда невозможно изобразить реальные размеры объектов. Масштабом пользуются также при изготовлении уменьшенных копий зданий (макетов), в проектировании.

Но масштабирование это не всегда означает уменьшение. К примеру, для изображения микромира необходимо, наоборот, увеличивать размеры для большей наглядности. Так увеличение применяется, чтобы показать, как устроен атом, живая клетка или как выглядят микроорганизмы. Масштабирование с целью увеличения записывается примерно так: 2:1; 5:1; 50:1; 100:1.

В географии

Впервые с понятием «масштаб» учащиеся сталкиваются на занятиях по географии, когда начинают знакомиться с картами.

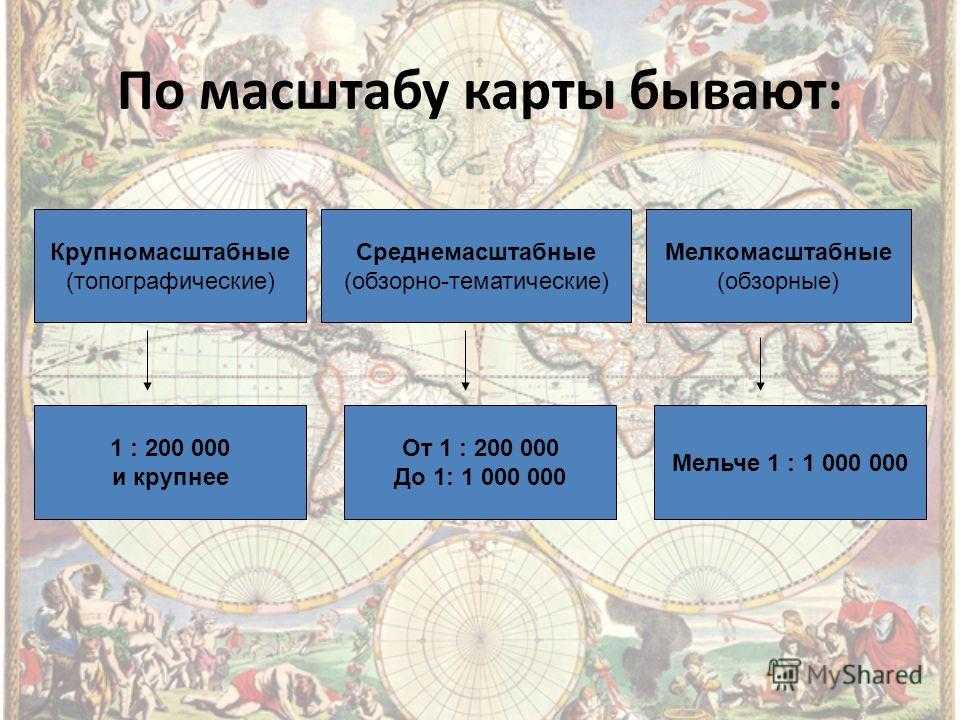

В зависимости от изображаемых площадей все карты делятся на три вида:

• мелкомасштабные или обзорные (менее 1:1 000 000);
• среднемасштабные или обзорно-топографические (от 1:200 000 до 1:1 000 000);
• крупномасштабные или топографические (от 1:200 000 и более).

При составлении топографического плана используется масштаб до 1:5000.

В математике

На занятиях по математике учащиеся решают задачи по определению масштаба карты. Но перед этим учитель предлагает им вспомнить о том, что такое пропорции и отношения чисел. Эти знания пригодятся, так как масштаб представляет собой действие деления (или дробь), а его расчет выполняется через пропорцию.

Пример задачи 1: Расстояние между двумя населенными пунктами на карте равняется 6 см. Необходимо вычислить это расстояние на местности при условии, что масштаб равен 1:10 000.

Для решения составляется пропорция:

	На карте	На местности
Масштаб, см	1	10 000
Расстояние, см	6	Х

Х = 6 × 10 000 = 60 000 см = 600 м.

Ответ: 600 м.

Пример задачи 2: Расстояние между пунктом А и пунктом В составляет 600 км. Какой масштаб необходимо применить, чтобы на карте это расстояние равнялось 15 см?

Для начала переводим расстояние в см: 600 км = 60000000 см.

60000000 : 15 = 4000000

Ответ: масштаб 1:4000000.

В фотографии

Фотографы понимают под этим понятием отношение линейных размеров объекта к размерам его проекции на фотопленке или матрице. В фотосъемке используется широкий диапазон масштабов: от самых крупных до самых мелких.

Макрофотография — это съемка в размере 1 к 1 и крупнее. Но вследствие появления компактных цифровых фотоаппаратов, а также по причине совершенствования камер мобильных телефонов этот термин стал применяться по отношению к съемке объектов, расположенных на расстоянии менее 50 см от объектива.

Важную роль масштаб играет в композиции фотоизображения. Эта категория способна приукрасить произведение искусства, или, напротив, сделать его тяжелым для восприятия. Его необходимо правильно подобрать, избежать ошибок, и тогда сохранится целостность композиции и задумка автора.

Масштабность основывается на сравнении реальных размеров объекта с нашими представлениями о его величине. Например, велосипед, стоящий на дороге среди машин, кажется маленьким. Но если занести его в квартиру, то он будет восприниматься как большой объект.

В черчении

При проектировании и работе с чертежами применяются масштабы, утвержденные ГОСТом. В этой области выделяют 5 видов этой масштабирования:

1. Натуральный (1:1). Он удобен в использовании и позволяет легко сориентироваться в размерах.
2. Масштаб уменьшения (1:2, 1:25, 1:100 и др.). Применяется в тех случаях, когда необходимо изобразить большую деталь или производственный станок.
3. Особый масштаб уменьшения. Он используется при проектировании крупных объектов (небоскребов, мостов). Такой тип масштаба вычисляют по формуле: 1:10n, 1:(2×10n), где n — целое число.
4. Масштаб увеличения (2:1, 4:1, 10:1 и др.). Используется для наглядного изображения мелких деталей.
5. Особый масштаб увеличения. Вычисляется по обратной формуле: (10× n):1, где n также является целым числом. Применяется для деталей самого маленького и даже микроскопического размера.

Эта величина обязательно прописывается на каждом чертеже в отведенном для этого разделе основной надписи. Если на одном листе изображены чертежи, выполненные в разных масштабах, то значение прописывается отдельно под каждым. Даже если проект выполняется в естественную величину, то есть 1 к 1, то масштаб все равно на чертеже должен быть указан.

Классификация карт по назначению

По назначению географические карты подразделяются согласно сферы деятельности человека. Это специализированные карты для решения конкретных задач определенным кругом пользователей.

По данной классификации выделяют карты:

• Технические — служат для выполнения технических целей и отображают требуемые для них объекты;
• Научно-справочные — для проведения исследовательских работ;
• Навигационные и дорожные — обеспечивают безопасное перемещение по отображаемой территории;
• Туристические — показывают маршруты для экскурсий, отмечают примечательные или опасные для посещения места;
• Учебные — предназначены для школ, поэтому имеют упрощенное изображение, условные обозначения на них всегда крупные.

Данные признаки являются основными. Существуют другие классификации, например, распределение карт по эпохам или языковой принадлежности населения. Но такие типологии являются вспомогательными и используются вместе с основными видами карт.

Топографические карты: крупно- и мелкомасштабные

Топографические карты разделяются на крупномасштабные и мелкомасштабные в зависимости от масштаба изображения.

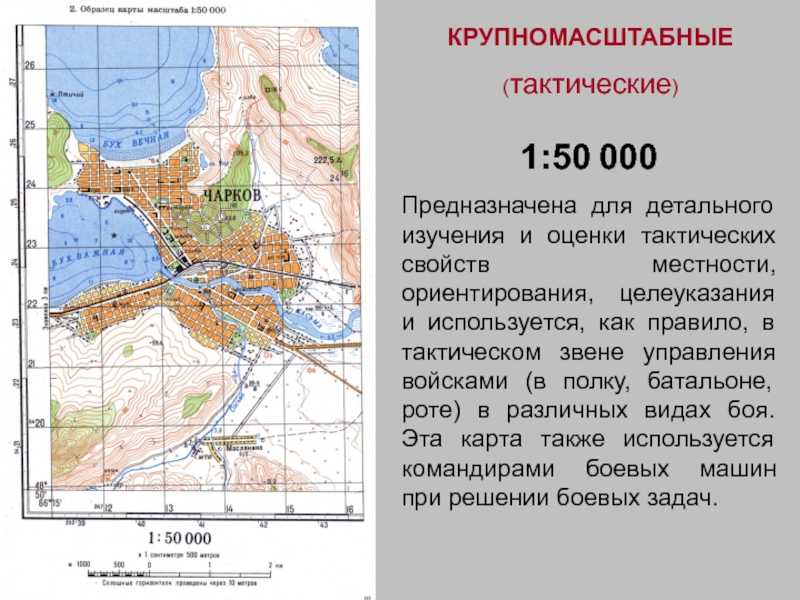

Крупномасштабные топографические карты представляют малую территорию с высокой степенью детализации. На таких картах обычно изображаются мелкие детали ландшафта, такие как овраги, ручьи, дороги, поселения, здания и лесные массивы. Крупномасштабные карты предназначены для использования в гражданском и военном строительстве, научных исследований, туризма и других сферах, где требуется детальное изображение местности.

Мелкомасштабные топографические карты, наоборот, охватывают большую территорию, но с более низкой детализацией. На таких картах изображаются крупные ландшафтные элементы, такие как реки, озера, горы и границы стран. Мелкомасштабные карты обычно используются для планирования долгих путешествий, составления путеводителей, образовательных целей и других ситуаций, где важна общая картина местности.

Понятие и виды масштабов

Для правильного планирования маршрута, определения времени в пути или чтения карт необходимо сначала понять определение что такое «масштаб карты» в географии.

Само слово произошло от немецкого слова Stab, что в переводе означает «палка». С научной точки зрения, термин выражается как отношение длины выбранного отрезка на чертеже или плане к его настоящей длине в природе.

Численный масштаб

Масштаб такого типа обозначается в виде числовой дроби, где числителем является всегда единица, а за знаменатель принимается число, определяющее во сколько раз изменены размеры на карте.

Именованный, словесный масштаб

Такой вид применяется при общении. Он определяет длину двух отрезков и их соотношение: какому действительному расстоянию соответствует отрезок на карте длиной 1 см.

На заметку!
В реальной жизни для обозначения длины пути принято использовать метры, в то время как на чертежах удобнее определять расстояние в сантиметрах.

Линейный масштаб

Такой масштаб карты подразумевает применение для работы специальной мерной линейки, которая наносится на карты. Такой метод облегчает измерение расстояния для неподготовленного человека.

Масштаб плана и масштаб карты

При изучении плана можно безошибочно опираться на указанный масштаб. Величина всегда остается неизменной во всех точках.

Масштаб карты в разных точках может меняться в зависимости от широты или долготы. Однако на практике для измерения используется ее главный масштаб и допускается небольшая погрешность вычислений.

Условные топографические обозначения

Предметы и объекты, расположенные на местности, изображаются на топографическом документе в виде условных знаков. Для грамотного прочтения изображенной информации, необходимо ознакомиться и изучить основную азбуку документа — его условные знаки. Без этого невозможно изучить местность по топографическому чертежу.

Условные топографические знаки разделяются на следующие категории:

• масштабные условные топографические знаки;
• внемасштабные условные знаки;
• пояснительные.

При помощи масштабных обозначений дается описание и изображение местных предметов и объектов, которые можно показать на чертеже в виде занимаемых площадей и очертаний в масштабе плана либо карты. Так обозначаются реки, озера, болота, горы, леса, крупные строения, мосты, железнодорожные и автомобильные дороги, населенные пункты.

С помощью пояснительных топографических знаков дается дополнительная информация, характеризующая особенности объектов или предметов, расположенных на данной местности в комплексе с масштабными и внемасштабными знаками: направления течения рек, указание породы лесных насаждений и т. п.

Помимо графических знаков, топография использует различные надписи для пояснения, уточняется назначение и цель объекта, например, шк. — школа. Применяются также цифровые значения и собственные названия для указания конкретных населенных пунктов, рек, дорог, характеристик их параметров (ширины, высоты и пр.).

Для каждой местности существует конкретная система условных знаков, с их помощью обозначаются: рельеф, гидрография, сеть дорого и путевые развязки, местные объекты, границы, особенности почвенного и растительного покровов. Условны знаки помогают составить наглядноеизображение действительного состояния исследуемого участка территории.

Назначение топографических карт — представить участок конкретной местности в объемном трехмерном изображении. При помощи, так называемых горизонталей изображается рельеф местности. Это линии, соединяющие одинаковые высоты над уровнем моря. Началом отсчета служит ноль Кронштадтского водомерного поста — средний уровень Балтийского моря.

Если отдельный рельеф невозможно показать при помощи горизонталей, их изображают в виде специальных условных знаков: обрывы, промоины, ямы, курганы, овраги, скалы и пр.

Как составляются топографические карты?

Топографическая карта представляет собой двухмерное представление трехмерной поверхности. Термин «топографический» относится к тому факту, что на карте показаны изменения высоты.
Топографические карты обычно составляются с использованием процесса, называемого фотограмметрией. В фотограмметрии геодезист делает измерения по фотографиям. Геодезист использует специальный инструмент, называемый теодолитом, для измерения углов и расстояний.
Затем геодезист использует эти измерения для создания трехмерной модели поверхности. Эта модель используется для создания топографической карты.

Какие бывают географические карты?

Географические карты различаются по масштабу, пространственному охвату территории и содержанию.

На рисунке 29 показаны карты Санкт-Петербурга различных масштабов. Вы видите, что:

— чем большее пространство надо изобразить, тем мельче должен быть масштаб;

— чем мельче масштаб, тем менее подробно содержание карты.

По пространственному охвату выделяют карты мира, карты материков и океанов, отдельных стран и их частей. Самый мелкий масштаб используют для карты мира.

В зависимости от масштаба различают карты:

— крупномасштабные — от 1 : 10 000 до 1 : 200 000; — среднемасштабные — от 1 : 200 000 до 1 : 1 000 000; — мелкомасштабные — мельче 1:1 000 000.

Очень многообразны карты по содержанию. Они могут быть общегеографические и тематические. На общегеографических картах отображён общий облик пространства — горы, равнины, реки, моря и другие важнейшие природные объекты. Тематические карты посвящены отдельной теме. Например, карта землетрясений и вулканов (с. 76), карта природных зон (с. 188—189), политическая карта, на которой показаны страны мира (с. 184—185). Существуют и разные контурные карты — на них нанесены только контуры, очертания географических объектов. Эти карты будете в дальнейшем использовать и вы, нанося на них необходимую информацию.

Атлас — это собрание географических карт разной тематики для единой территории: мира, страны, района. Часто атласы дополнены графиками, фотографиями схемами, профилями. Для изучения географии в школе атлас чрезвычайно важен. Слово «атлас» введено Герардом Меркатором в XVI в.

КАРТЫ РАЗЛИЧАЮТСЯ ПО МАСШТАБУ, ОХВАТУ ТЕРРИТОРИИ И СОДЕРЖАНИЮ.

Глобус. Географические карты. Свойства карты. Атлас.

1. Изучите свой школьный атлас. Опишите виды географических карт, заполнив таблицу в тетради.

2. Что называется географической картой?

3. Какими свойствами обладает карта?

4. Как различаются карты по масштабу?

5. Какую информацию содержит легенда карты?

6. Выберите две особенности, которые отличают мелкомасштабную карту: а) изображаются большие участки территории; б) учитывается кривизна шарообразной поверхности Земли; в) присутствует градусная сетка; г) используется крупный масштаб.

7. Карта масштаба 1:500 000 относится к: 1) крупномасштабным; 2) среднемасштабным; 3) мелкомасштабным.

8. Проанализируйте физическую карту вашей области, края и сделайте вывод, к каким картам по масштабу она относится.

9. Определите, в каком масштабе выполнена физическая карта России в Приложении.

10. Распределите карты в порядке уменьшения подробности и охвата изображаемой территории:

1) М 1:1 000 000 2) М 1:10 000 3) М 1:250 000 4) М 1 : 100 000

11. Примите участие в проекте «Карта — памятник культуры».

Подготовьте сообщение: а) придумайте яркое название; б) составьте план; в) подберите литературу.

Виды карт по масштабу и охвату территории

Карты бывают мелкомасштабные и крупномасштабные. Мелкомасштабные карты, благодаря сильно уменьшенному изображению, способны охватить огромную территорию: страны, материки и даже весь земной шар. Крупномасштабные карты по-другому называются топографическими (см. первый форзац). «Топос» в переводе с греческого означает «местность». Таким образом, топографические карты — это карты местности. Охват территории у них небольшой, но зато они показывают местность с очень большой подробностью и точностью. На них отмечаются даже отдельные деревья и камни, а также указывается глубина реки, высота каждого холма и даже, представьте себе, толщина деревьев в лесу!

Изображения небольших участков поверхности называют планом. Это может быть план школьного участка, план стадиона, двора и даже квартиры и комнаты.

В школьном атласе все карты, кроме топографической, являются мелкомасштабными. На уроках географии мы главным образом будем иметь дело с мелкомасштабными картами мира и материков.

Запомним: мелкомасштабные карты — это карты мира и материков. Они охватывают большие территории, но подробность изображения на них не очень велика. Со всеми деталями изображают поверхность Земли крупномасштабные (топографические) карты.

Повторим главное 1. Географическая карта — это чертёж местности, выполненный в системе географических координат с помощью масштаба и условных знаков. 2. Масштаб карты показывает, во сколько раз изображение на ней уменьшено по сравнению с реальными размерами на местности. Чем сильнее уменьшено изображение на карте, тем мельче её масштаб. 3. Мелкомасштабные карты — это карты мира и материков. Они охватывают большие территории, но подробность их не очень велика. Со всеми деталями изображают поверхность Земли крупномасштабные или топографические карты.

Ключевые слова

Географическая карта, масштаб (численный, именованный, линейный), мелкомасштабные карты, топографические карты

Проверим знания

1. Что такое географическая карта? 2. Что означает слово «чертёж»? Чем чертёж отличается от рисунка? 3. Что такое масштаб? 4. Какие существуют способы записи масштаба? 5. Какой масштаб крупнее — 1: 1000 или 1: 100? 6. Что такое топографическая карта?

А теперь более сложные вопросы

1. С помощью топографической карты (см. первый форзац) определите расстояние между церковью и мостом через реку Иволгу. 2. Масштаб карты 1: 10 000 000. Переведите этот численный масштаб в именованный. 3. Какой масштаб мельче — 1:10 000 или в 1 см 1 км? 4. Какую длину имеет экватор на карте масштаба 1:100 000 000? 5. Какие достоинства и недостатки имеют мелкомасштабные карты по сравнению с крупномасштабными? 6. В каких случаях используются мелкомасштабные карты, а в каких — крупномасштабные?

И наконец, тест

1. На плане местности указан именованный масштаб «в 1 см — 6 м». Ему соответствует численный масштаб:

а) 1 : 6;
б) 1:60;
в) 1 : 600;
г) 1 : 6000.

2. Наиболее подробно территория изображена на карте масштаба:

а) 1:2500;
б) 1:25 000;
в) 1:250 000;
г) 1: 25 000 000.

Длина моста на плане в масштабе 1 : 800 составляет 2 см. Какова его длина на местности:

а) 10 м;
б) 16 м;
в) 80 м;
г) 160 м?

Ответы на тесты

1. в, 2. а, 3. б.

Дидактическое обеспечение : учебник «География» 6 класс, атлас, мультимедийное оборудование, презентация.

Тип урока : комбинированный

Приветствие учащихся. Проверка отсутствующих.

Обратите внимание на наше одинокое дерево. У каждого из вас есть листочки разного цвета

Я попрошу вас взять один из них (любого цвета) и помочь нашему дереву покрыться разноцветной листвой. Тех, кто выбрал зеленый лист, ожидает успех на сегодняшнем занятии. Те, кто выбрал красный, — желают общаться. Желтый — проявят активность. Зеленый — будут настойчивы. Помните, что красота дерева зависит от вас, ваших стремлений и ожиданий.

2. Этап актуализации знаний

Обобщающая проверочная работа. Сдача тетрадей с выполлненным д/з.

Выполняют проверочную работу. Сдают тетради.

3. Этап изучения нового материала

-Перед вами представлены рисунки. Что на них изображено? Как вы можете их объединить? Что мы будем изучать сегодня? (ответы учащихся)

-Мы продолжаем знакомиться с картами сегодня мы рассмотрим классификацию карт.

«Карта — главнейшее орудие для географа. С ее помощью он подготавливает свои исследования, на нее же наносит свои результаты. »

Все карты принято различать по масштабу, охвату территории и содержанию

— По масштабу карты делят на три группы: крупномасштабные (масштаб от 1 : 10 000 до 1 : 200 000 включительно), среднемасштабные (масштаб от 1 : 200 000 до 1 : 1 000 000 включительно) и мелкомасштабные (мельче 1 : 1 000 000).

От масштаба зависит площадь отображаемой на географической карте территории: чем крупнее масштаб, тем меньшую по площади территорию на карте можно разместить.

-Как вы думаете, какой масштаб нужно использовать, чтобы показать всю поверхность планеты?(ответы учащихся)

-По охвату территории различают мировые карты и карты полушарий, карты материков и океанов и карты отдельных территорий. Примерами являются карты Австралии и Тихого океана. Пример карты отдельных территорий — карта Казахстана.

— Приведите свой пример (ответы учащихся)

По содержанию карты подразделяют на общегеографические и тематические. На общегеографических картах отражены общие сведения о строении земной поверхности (горах, равнинах, реках, озерах), о крупных населенных пунктах, путях сообщения, иногда границах государств и национальных парков. К общегеографическим картам относятся, например, физическая карта полушарий, физическая карта Евразии

Общегеографические мелкомасштабные карты с изображением морей, островов, материков и их частей и других природных объектов называют физическими .

Общегеографические карты крупного масштаба называют топографическими

По назначению карты делятся на:

— При изучении географии используют специальный вид учебных карт — контурные. На них обозначены только контуры географических объектов, линии рек или границы государств. Они используются для нанесения и запоминания различных географических объектов и явлений.

Вывод: Географические карты различают по масштабу, охвату территории и содержанию. По масштабу они бывают крупномасштабные, среднемасштабные и мелкомасштабные. По охвату территории карты делят на мировые, материков и океанов и отдельных территорий. По содержанию они бывают общегеографические и тематические. Карта — основа географических исследований, незаменимый источник информации.

Записывают конспект урока. Отвечают на вопросы.

1. Какие различают карты по охвату территории? 2. Какой масштаб имеют крупномасштабные карты, а какой — мелкомасштабные? 3. В чем особенность и назначение контурных карт? 4. Чем отличаются тематические карты от общегеографических?

5. У учителя географии все настенные карты сложены в определенном порядке. Но на перемене их перепутали. Помогите определить, к каким видам по содержанию, масштабу и охвату территории они относятся: а) Геологическая карта мира (М 1 : 15 000 000); б) Почвенная карта Казахстана (М 1 : 600 000); в) Политическая карта Европы (М 1 : 10 000 000); д) Климатическая карта СКО (М 1 : 300 000).

Итог работы на уроке выполнить с помощью приема «Чемодан, мясорубка, корзина»

На доске вывешиваются рисунки чемодана, мясорубки, корзины.

Чемодан – всё, что пригодится в дальнейшем.

Мясорубка – информацию переработаю.

Ученикам предлагается выбрать, как они поступят с информацией, полученной на уроке.

Выбирают, как поступят с информацией, полученной на уроке .

6. Подведение итогов урока

Выставление оценок за урок. Запись домашнего задания в дневники: § 15, уметь пересказать. Выучить конспект.

Изучите свой школьный атлас. Опишите виды географических карт, заполнив таблицу в тетради.

Масштаб в геодезии, картографии и проектировании.

Масштаб показывает, во сколько раз каждая линия, нанесенная на карту или чертёж, меньше или больше её действительных размеров. Есть три вида масштаба: численный, именованный, графический.

Масштабы на картах и планах могут быть представлены численно или графически.

Численный масштаб записывают в виде дроби, в числителе которой стоит единица, а в знаменателе — степень уменьшения проекции. Например, масштаб 1:5 000 показывает, что 1 см на плане соответствует 5 000 см (50 м) на местности.

Более крупным является тот масштаб, у которого знаменатель меньше. Например, масштаб 1:1 000 крупнее, чем масштаб 1:25 000.

Именованный масштаб показывает какое расстояние на местности соответствует 1 см на плане. Записывается, например: «В 1 сантиметре 100 километров», или «1 см = 100 км».

Графические масштабы подразделяются на линейные и поперечные. Линейный масштаб — это графический масштаб в виде масштабной линейки, разделённой на равные части. Поперечный масштаб — это графический масштаб в виде номограммы, построение которой основано на пропорциональности отрезков параллельных прямых, пересекающих стороны угла. Поперечный масштаб применяют для более точных измерений длин линий на планах. Поперечным масштабом пользуются следующим образом: откладывают на нижней линии поперечного масштаба замер длины таким образом, чтобы один конец (правый) был на целом делении ОМ, а левый заходил за 0. Если левая ножка попадает между десятыми делениями левого отрезка (от 0), то поднимаем обе ножки измерителя вверх, пока левая ножка не попадёт на пересечение к-либо трансвенсали и какой-либо горизонтальной линии. При этом правая ножка измерителя должна находиться на этой же горизонтальной линии. Наименьшая ЦД=0,2 мм, а точность 0,1.

Точность масштаба — это отрезок горизонтального проложения линии, соответствующий 0,1 мм на плане. Значение 0,1 мм для определения точности масштаба принято из-за того, что это минимальный отрезок, который человек может различить невооруженным глазом. Например, для масштаба 1:10 000 точность масштаба будет равна 1 м. В этом масштабе 1 см на плане соответствует 10 000 см (100 м) на местности, 1 мм — 1 000 см (10 м), 0,1 мм — 100 см (1 м).

Масштабы изображений на чертежах должны выбираться из следующего ряда:

Масштабы уменьшения	1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1 000
Натуральная величина	1:1
Масштабы увеличения	2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2 000; 1:5 000; 1:10 000; 1:20 000; 1:25 000; 1:50 000.
В необходимых случаях допускается применять масштабы увеличения (100n):1, где n — целое число.

Крупномасштабные карты без учета кривизны

Область, в которой Землю можно считать плоской, зависит от точности съемочных измерений. Если измерять только с точностью до ближайшего метра, то кривизна Земли не обнаруживается на меридиональном расстоянии около 100 километров (62 мили) и на линии восток-запад протяженностью около 80 км (на широте 45 градусов). При съемке с точностью до 1 миллиметра (0,039 дюйма) кривизна не обнаруживается на меридиональном расстоянии около 10 км и на линии восток-запад около 8 км. Таким образом, план города Нью-Йорка с точностью до одного метра или план строительной площадки с точностью до одного миллиметра удовлетворяли бы вышеуказанным условиям без учета кривизны. Их можно рассматривать с помощью съемки на плоскости и наносить на карту с помощью масштабных чертежей, на которых любые две точки на одинаковом расстоянии на чертеже находятся на одинаковом расстоянии на земле. Истинные расстояния до земли рассчитываются путем измерения расстояния на карте и последующего умножения на обратную долю масштаба или, что то же самое, простого использования разделителей для переноса расстояния между точками на карте в линейчатую шкалу на карте.

Как определить масштаб

Обычно на каждой карте изображен линейный или численный масштаб. Но как быть, если по той или иной причине масштаб отсутствует? Опытный специалист по внешнему виду может сразу назвать масштаб рассматриваемой карты. Если же вы этого сделать не можете, то следует прибегнуть к следующим способам.

По километровой сетке. На всех топографических картах печатается километровая сетка. Стороны квадратов сетки соответствуют определенному количеству километров. Это легко узнать по подписям на выходах линий сетки у рамки карты. Допустим, что расстояние между двумя соседними линиями сетки равно 1 км. Измеряем это расстояние линейкой; у нас получается 2 см. Значит, масштаб карты в 1см 500 м (1000:2) или 1 :50 000.

По номенклатуре листа. Номенклатура — это буквенно-числовое название листа карты. Каждый масштабный ряд имеет свое обозначение, по которому нетрудно определить масштаб карты. Например:

М-35;	масштаб 1	1 000 000
М-35-А;	масштаб 1	500 000
M-35-XI;	масштаб 1	200 000
М-35—18;	масштаб 1	100 000
М-35—18-А;	масштаб 1	50 000
М-35—18-А-б;	масштаб 1	25 000
М-35— 18-А-6-1;	масштаб 1	10 000.

По известным расстояниям. На картах крупного масштаба особым условным знаком изображаются километровые столбы на шоссейных дорогах. Стоит в таком^ме-сте измерить расстояние от одного столба до другого, и мы сразу узнаем масштаб карты (число сантиметров карты, соответствующее одному километру местности).

На других картах, например, масштаба 1 : 200 000, на дорогах поставлены расстояния в километрах между населенными пунктами. В этом случае надо измерить по карте линейкой расстояние в сантиметрах от одного населенного пункта до другого и подписанное количество километров разделить на расстояние в сантиметрах. Полученное число будет означать величину масштаба карты (число километров в одном сантиметре).

По измеренным расстояниям. В том случае, если мы находимся на местности, которая изображена на карте, масштаб ее можно определить непосредственным измерением расстояния между предметами, нанесенными на карту (а на карте даже детские городки отмечают).

По длине дуги меридиана. Чтобы пользоваться этим способом, нужно твердо помнить, что одна минута по меридиану равна примерно 2 км (точнее 1,85). Подписи градусов и минут всегда даются на боковых сторонах рамки карты и, кроме того, каждая минута выделена шашечкой. На рис. 24 длина одной минуты равна 3,7 см. Значит, масштаб карты будет 1 : 50 000, т. е. один см на карте соответствует 0,5 км на местности. Для уяснения сущности масштаба решим несколько задач.

Задача 1. Масштаб карты 1 : 50 000. На какое число надо разделить знаменатель дроби, чтобы узнать длину линии местности, соответствующей 1 см карты?

Обычно расстояния на местности даются в метрах, а метр, как известно, содержит 100 см. Значит, знаменатель надо делить на 100 (50 000 : 100 = 500 м).

Для решения таких задач полезно запомнить правило: если в знаменателе масштаба зачеркнуть два последних нуля, то оставшееся число покажет, сколько метров местности содержится в 1 см на карте.

Задача 2.Какая карта крупнее, если масштаб одной 1 : 50 000, а другой 1 : 100 000 и во сколько?

Как уже нам известно, масштаб выражается в виде дроби, числитель которой равен единице, а знаменатель число, показывающее, во сколько раз все линии на карте меньше соответствующих линий на местности. А дробь при одинаковом числителе будет больше та, у которой меньше знаменатель. Значит, карта масштаба 1 : 50 000 будет крупнее карты масштаба 1 : 100 000 ровно в два раза.

А если вам встретится такое выражение: «Масштаб карты более 1 км в 1 см», что же это будет за карта? Крупнее или мельче, чем карта масштаба 1 : 100 000, у которой 1 см точно соответствует 1 км? Оказывается, мельче, потому что величина 1 км помещается в знаменателе, а чем больше знаменатель, тем мельче масштаб карты.

назад                              вперед

Преимущества оперативных топографических карт

1. Высокая актуальность информации.

Оперативные топографические карты обновляются регулярно, что позволяет обеспечивать высокую актуальность информации на них

Это особенно важно для тех, кто работает в сфере строительства, градостроительства или планирования территории, так как позволяет оперативно учитывать изменения в ландшафте или появление новых объектов

2. Большое количество деталей.

На оперативных топографических картах представлена максимально детализированная информация о местности. Они включают в себя различные топографические элементы, такие как реки, озера, горы, леса, дороги, строения и другие объекты. Благодаря этому, пользователь может получить полное представление о территории и ее характеристиках.

3. Удобство использования.

Оперативные топографические карты представлены в удобном для использования формате. Они обычно имеют небольшие размеры и могут быть легко складываться или переноситься. Кроме того, они часто оснащены легендой, которая помогает пользователям быстро разобраться в представленной на карте информации.

4. Важный инструмент для спасательных служб.

Оперативные топографические карты являются одним из основных инструментов для работы спасательных служб, так как они позволяют быстро и точно определить местоположение происшествия и спланировать оптимальный путь для доставки помощи.

5. Возможность интеграции с технологиями геопозиционирования.

Оперативные топографические карты могут быть использованы вместе с системами глобального позиционирования (GPS) или другими технологиями геопозиционирования. Это позволяет получить более точные данные о местоположении и улучшить навигацию.

Оперативные топографические карты представляют собой неоценимый инструмент для множества профессиональных областей, а также для любителей активного отдыха и путешествий. Они обеспечивают высокую актуальность данных, подробную информацию о местности и множество других преимуществ, которые делают их незаменимым источником информации.
