Условные обозначения на топосъемке

Особенности установки указательных столбов

В пределах населенного пункта они размещаются на расстоянии 100 м друг от друга (на прямолинейных отрезках) — аншлаги могут располагаться как на сигнальных столбиках, так и на стенах зданий на высоте до двух метров от земли. Вне городов и поселков интервал увеличивается до 0,5 км.

Они монтируются на опорах справа от оси трассы лицевой стороной к ней.

О чем говорит маркировка

Само полотно бывает желтым или зеленым. В первом случае цвет указывает на то, что газопровод состоит из полиэтиленовых труб, во втором — из стальных. Если по периметру есть красная окантовка — значит, это трасса высокого давления. Значение аббревиатур:

Уральский завод полимерных изделий «Маяк» производит пластиковые СОГ в соответствии с госстандартами. К ним можно заказать одно- или двухсторонние полиуретановые таблички с обычной или светоотражающей пленкой. Купить опознавательные столбики в антивандальном исполнении от 1,2 до 4 м удобно прямо на сайте в соответствующем разделе.

Строительство должно начинаться с составления чертежа

В большинстве своем современные здания оборудуются системами, которые отвечают за выполнение санитарно-технических норм. Как правило, это целый комплекс инженерных коммуникаций, который включается в себя систему горячего и холодного водоснабжения, канализацию, газоснабжение, мусоропровод, водостоки, отопление.

е это необходимо для комфортного проживания в жилом доме людей. Но для того чтобы все системы работали правильно, риски возникновения неполадок должны быть сведены к минимуму. И чтобы при любых поломках можно было сразу устранить проблему, все тщательно планируется. Важнейшие системы, в том числе и канализация с водоснабжением, должны быть максимально качественно продуманы, нанесены на чертеж, а после выполнены в соответствии с заранее составленным планом. Только в случае правильного составления чертежа и выполнения всех его требований можно построить здание, которое будет соответствовать всем нормам благоустроенности и комфортабельности.

Символы для обозначения газопроводов

На топографических картах газопроводы обозначаются специальными символами, которые позволяют идентифицировать и отличать их от других типов трубопроводов

Важно знать значение этих символов и правильно интерпретировать информацию, чтобы избежать возможных ошибок при работе с картой

Основные символы, используемые для обозначения газопроводов:

Символ «Г» — обозначает газопровод. Он может быть изображен в виде линии разной толщины и разных оттенков серого, для отображения разнообразия типов газопроводов с различными характеристиками. Чем толще линия, тем больший диаметр имеет газопровод.
Круги или точки — используются для обозначения узлов или станций на газопроводе. Это места, где происходит перекачка газа, его измерение или регулирование

Круги могут иметь разный размер и цвет в зависимости от важности данного узла на газопроводе.
Стрелки — могут указывать направление потока газа в газопроводе. Это помогает определить действующую силу тока газа и ориентироваться на карте.
Подписи или номера — могут быть добавлены рядом с символами газопроводов, чтобы указать их назначение, диаметр или другую важную информацию о газопроводе.

Знание значений символов для обозначения газопроводов позволяет легче интерпретировать топографические карты и использовать их для планирования строительных или ремонтных работ на газопроводах. Будьте внимательны при работе с картами и не забывайте проверять актуальность информации, так как газопроводные сети могут изменяться со временем.

Как правильно читать условные знаки на топографической съемке

Рассмотрим как правильно понять то, что мы видим на топографической съемке на конкретном примере и чем нам помогут условные обозначения на топосъемке.

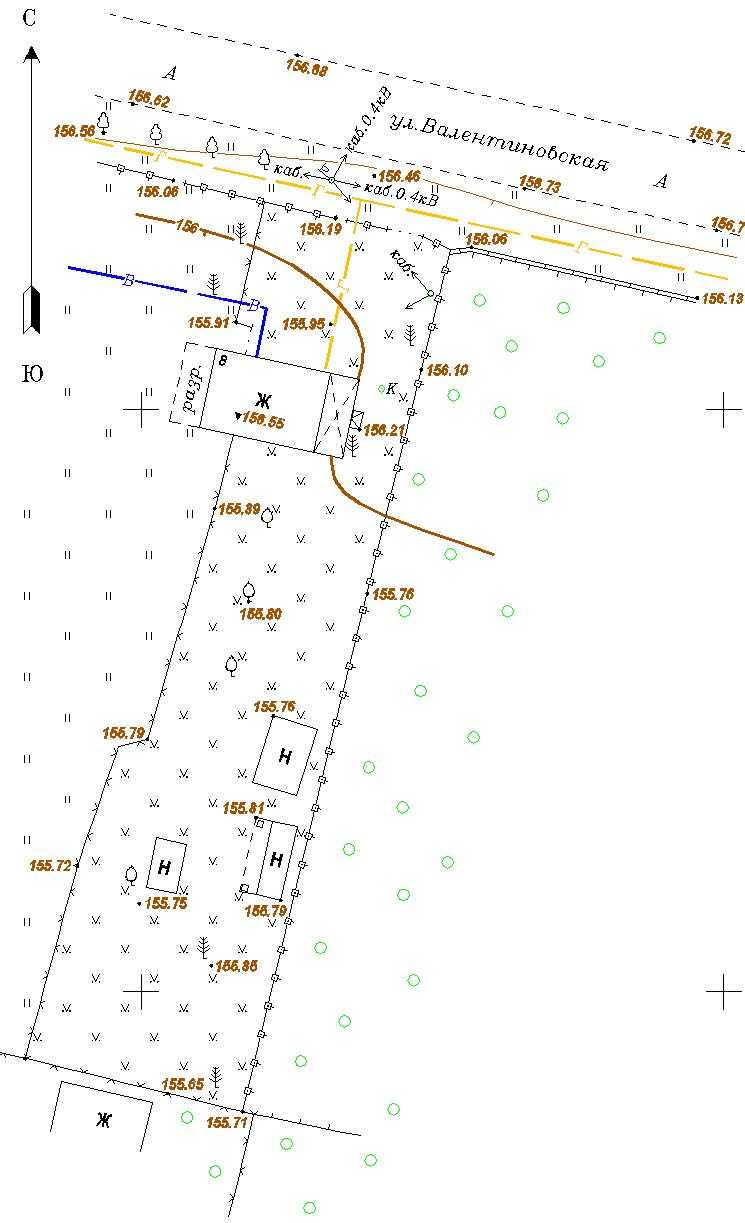

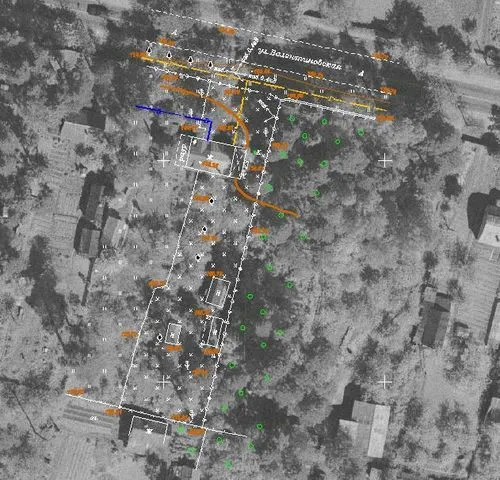

Ниже приведена топографическая съемка масштаба 1:500 частного дома с земельным участком и прилегающей территорией.

В левом верхнем углу мы видим стрелку с помощью которой понятно как сориентирована топосъемка по направлению на север. На топографической съемке это направление может не указываться, так как по умолчанию план должен быть ориентирован верхней частью на север.

Характер рельефа на территории съемки: участок ровный с небольшим понижением в южную сторону. Разница отметок высот с севера на юг составляет примерно 1 метр. Высота самой южной точки 155.71 метра, а самой северной 156.88 метра. Для отображения рельефа использованы отметки высот, покрывающие всю площадь топосъемки и две горизонтали. Верхняя тонкая с отметкой 156.5 метра (не подписывается на топосъемке) и расположенная южнее утолщенная с отметкой 156 метров. В любой точке, лежащей на 156ой горизонтали отметка будет ровно 156 метров над уровнем моря.

На топосъемке видны четыре одинаковых креста, расположенных через одинаковые расстояния в форме квадрата. Это координатная сетка. Они служат для графического определения координат любой точки на топосъемке.

Далее последовательно опишем то, что мы видим с севера на юг. В верхней части топоплана две параллельные пунктирные линии с надписью между ними «ул. Валентиновская» и две буквы «А». Это означает что мы видим улицу с названием Валентиновская, проезжая часть которой покрыта асфальтом, без бордюра (так как это пунктирные линии. С бордюром чертятся сплошные, с указанием высоты бордюра или даются две отметки: верх и низ бордюрного камня).

Опишем пространство между дорогой и забором участка:

Задача условных обозначений на топосъемке

Не знакомому с топографией человеку план топосъемки, на первый взгляд, покажется всего лишь разноцветной картинкой, усеянной иероглифами, цифрами и малопонятными, часто сокращенными надписями.

Но на самом деле любой штрих, символ или закрашенный участок на бумаге являются условными обозначениями реальных объектов и имеют четко определенный смысл.

Задача топографических условных обозначений — наглядно и однозначно передать пользователю плана информацию:

• об облике (форме, размерах);
• о точном местоположении;
• о качественных и количественных характеристиках; —
• всех элементов изображенной на плане местности.

Виды топографических условных знаков

Условные знаки, используемые в настоящее время при топосъемке, не всегда были такими как сейчас.

Если внимательно присмотреться и вдуматься, то во многих современных топографических обозначениях можно увидеть следы картинок, использовавшихся при составлении карт еще несколько столетий назад. С течением времени топографические знаки были стандартизированы.

Допустимые для использования при топосъемке обозначения утверждены директивными документами. Все знаки сгруппированы в однородные группы, по типу обозначаемых объектов и, соответственно, способу начертания:

• Площадные.
• Линейные.
• Внемасштабные.
• Пояснительные.

Площадные условные обозначения

Топографические обозначения из группы площадных служат для изображения объектов, занимающих определенную площадь. Границы площадных объектов определяются линиями и заливкой соответствующей объекту окраски. Кроме цвета, для обозначения некоторых объектов на плане используются и другие приемы (штриховка, заполнение площади графическими изображениями).

Площадными знаками обозначаются:

• кварталы населенных пунктов;
• земельные участки;
• поля;
• сады;
• водоемы;
• участки рек и дорог (если их ширина достаточно большая).

Линейные условные обозначения

С помощью линейных условных обозначений на топосъемке изображают топографические объекты, имеющие ширину несоизмеримо маленькую, по сравнению с их длиной:

• ручьи;
• дороги (на мелкомасштабных планах);
• ограждения;
• трассы инженерных коммуникаций;
• различные условные линии (горизонтали, изобаты, оси объектов).

Внемасштабные условные обозначения

Некоторые предметы снимаемой ситуации настолько малы, что изобразить их на плане или карте в масштабе топосъемки возможно только точкой

И при этом они настолько важны для целостной картины территории, что обойти их вниманием — недопустимо

Для таких объектов существуют внемасштабные знаки, представляющие собой небольшие стилизованные изображения предметов или геометрические фигуры.

Чтобы с первого взгляда на материалы топосъемки правильно оценить точное местоположение предметов, обозначенных этими знаками, требуется иметь в виду следующее:

Истинное положение топографического объекта, обозначенного фигурой правильной формы (круг, треугольник), совпадает с центром фигуры. Так обозначают, к примеру, триангуляционные пункты, буровые скважины.

Если знак имеет сходство с изображаемым предметом (промышленная дымовая труба, памятник), то место его фактического нахождения — середина основания фигурки.

Пояснительные условные обозначения

Пояснительные обозначения необходимы для передачи дополнительной информации о топографических объектах. К ним относятся:

• точки для фиксирования мест определения высотных отметок;
• указательные стрелки для показа направления течения водотоков;
• знаки, показывающие породы деревьев, для уточнения типа лесных массивов.

Большой объем дополнительных сведений можно почерпнуть из поясняющих надписей на карте. Информационное значение представляет не только содержание надписей, но и их цвет, а также тип и размер шрифта.

Так, например, по этим признакам можно определить вид и административное значение населенного пункта, приблизительное число его жителей; пригодность реки для судоходства.

Несмотря на то, что условные обозначения на топосъемке строго регламентированы, правила оформления топографических карт требуют обязательной их расшифровки в специальном разделе документа — легенде карты. С помощью легенды сориентироваться в ситуации может даже не искушенный в геодезии человек.

Задача условных обозначений на топосъемке

Не знакомому с топографией человеку план топосъемки, на первый взгляд, покажется всего лишь разноцветной картинкой, усеянной иероглифами, цифрами и малопонятными, часто сокращенными надписями.

Но на самом деле любой штрих, символ или закрашенный участок на бумаге являются условными обозначениями реальных объектов и имеют четко определенный смысл.

Задача топографических условных обозначений — наглядно и однозначно передать пользователю плана информацию:

• об облике (форме, размерах);
• о точном местоположении;
• о качественных и количественных характеристиках; —
• всех элементов изображенной на плане местности.

Виды топографических условных знаков

Условные знаки, используемые в настоящее время при топосъемке, не всегда были такими как сейчас.

Если внимательно присмотреться и вдуматься, то во многих современных топографических обозначениях можно увидеть следы картинок, использовавшихся при составлении карт еще несколько столетий назад. С течением времени топографические знаки были стандартизированы.

Допустимые для использования при топосъемке обозначения утверждены директивными документами. Все знаки сгруппированы в однородные группы, по типу обозначаемых объектов и, соответственно, способу начертания:

• Площадные.
• Линейные.
• Внемасштабные.
• Пояснительные.

Площадные условные обозначения

Топографические обозначения из группы площадных служат для изображения объектов, занимающих определенную площадь. Границы площадных объектов определяются линиями и заливкой соответствующей объекту окраски. Кроме цвета, для обозначения некоторых объектов на плане используются и другие приемы (штриховка, заполнение площади графическими изображениями).

Площадными знаками обозначаются:

• кварталы населенных пунктов;
• земельные участки;
• поля;
• сады;
• водоемы;
• участки рек и дорог (если их ширина достаточно большая).

Линейные условные обозначения

С помощью линейных условных обозначений на топосъемке изображают топографические объекты, имеющие ширину несоизмеримо маленькую, по сравнению с их длиной:

• ручьи;
• дороги (на мелкомасштабных планах);
• ограждения;
• трассы инженерных коммуникаций;
• различные условные линии (горизонтали, изобаты, оси объектов).

Внемасштабные условные обозначения

Некоторые предметы снимаемой ситуации настолько малы, что изобразить их на плане или карте в масштабе топосъемки возможно только точкой

И при этом они настолько важны для целостной картины территории, что обойти их вниманием — недопустимо

Для таких объектов существуют внемасштабные знаки, представляющие собой небольшие стилизованные изображения предметов или геометрические фигуры.

Чтобы с первого взгляда на материалы топосъемки правильно оценить точное местоположение предметов, обозначенных этими знаками, требуется иметь в виду следующее:

Истинное положение топографического объекта, обозначенного фигурой правильной формы (круг, треугольник), совпадает с центром фигуры. Так обозначают, к примеру, триангуляционные пункты, буровые скважины.

Если знак имеет сходство с изображаемым предметом (промышленная дымовая труба, памятник), то место его фактического нахождения — середина основания фигурки.

Пояснительные условные обозначения

Пояснительные обозначения необходимы для передачи дополнительной информации о топографических объектах. К ним относятся:

• точки для фиксирования мест определения высотных отметок;
• указательные стрелки для показа направления течения водотоков;
• знаки, показывающие породы деревьев, для уточнения типа лесных массивов.

Большой объем дополнительных сведений можно почерпнуть из поясняющих надписей на карте. Информационное значение представляет не только содержание надписей, но и их цвет, а также тип и размер шрифта.

Так, например, по этим признакам можно определить вид и административное значение населенного пункта, приблизительное число его жителей; пригодность реки для судоходства.

Несмотря на то, что условные обозначения на топосъемке строго регламентированы, правила оформления топографических карт требуют обязательной их расшифровки в специальном разделе документа — легенде карты. С помощью легенды сориентироваться в ситуации может даже не искушенный в геодезии человек.

Условные графические обозначения трубопроводов канализации и водопровода

Любое серьёзное строительство начинается с составления проекта. Это позволяет заранее, ещё на уровне схем и чертежей, скомпоновать и разместить в помещении все инженерные коммуникации, необходимые для комфортного проживания.

Основными из них, наряду с газоснабжением, отоплением и мусоропроводом являются холодное и горячее водоснабжение с канализацией и водостоками.

Для удобства планирования и чтения спроектированной документации при строительстве ГОСТ разработал, утвердил и регламентировал в СНиП условные обозначения всех систем, монтируемых на строительных объектах, а также санитарные требования к каждому из них.

В них включена и подробная символика узлов, требуемых для подведения воды в дом, её фильтрации и выведения из него в составе канализационных отходов.

Условные обозначения на топосъемке

Основные четыре типа, на которые подразделяют условные знаки:

1. 1. Пояснительные подписи.
   2. Линейные условные знаки.
   3. Площадные (контурные).
   4. Внемасштабные.

Пояснительные подписи используются для указания дополнительной характеристики изображенных объектов: у реки подписывают скорость течения и его направление, у моста – ширину, длину и его грузоподъемность, у дорог – характер покрытия и ширину самой проезжей части и т.д.

Линейные условные знаки (обозначения) служат для отображения линейных объектов: ЛЭП, дороги, продуктопроводы (нефть, газ), линий связи и т.д. Ширина изображенная на топоплане линейных объектов — внемасштабная.

Контурными или площадными условными знаками изображают те объекты, которые можно отобразить в соответствии с масштабом карты и занимающие определенную площадь. Контура чертят тонкой сплошной линией, прерывистой или изображают в виде точечного пунктира. Образованный контур заполняют условными обозначениями (луговая растительность, древесная, сад, огород, заросли кустарника и т.д).

Для отображения объектов, которые невозможно выразить в масштабе карты применяют внемасштабные условные знаки, при этом местоположение такого внемасштабного объекта определяется по его характерной точке. Например: центр геодезического пункта, основание километрового столба, центры радио, телевышек, труб фабрик и заводов.

В топографии отображаемые объекты принято подразделять на восемь основных сегментов (классов):

1. 1. 1. Рельеф
      2. Математическая основа
      3. Грунты и растительность
      4. Гидрография
      5. Дорожная сеть
      6. Промышленные предприятия
      7. Населенные пункты,
      8. Подписи и границы.

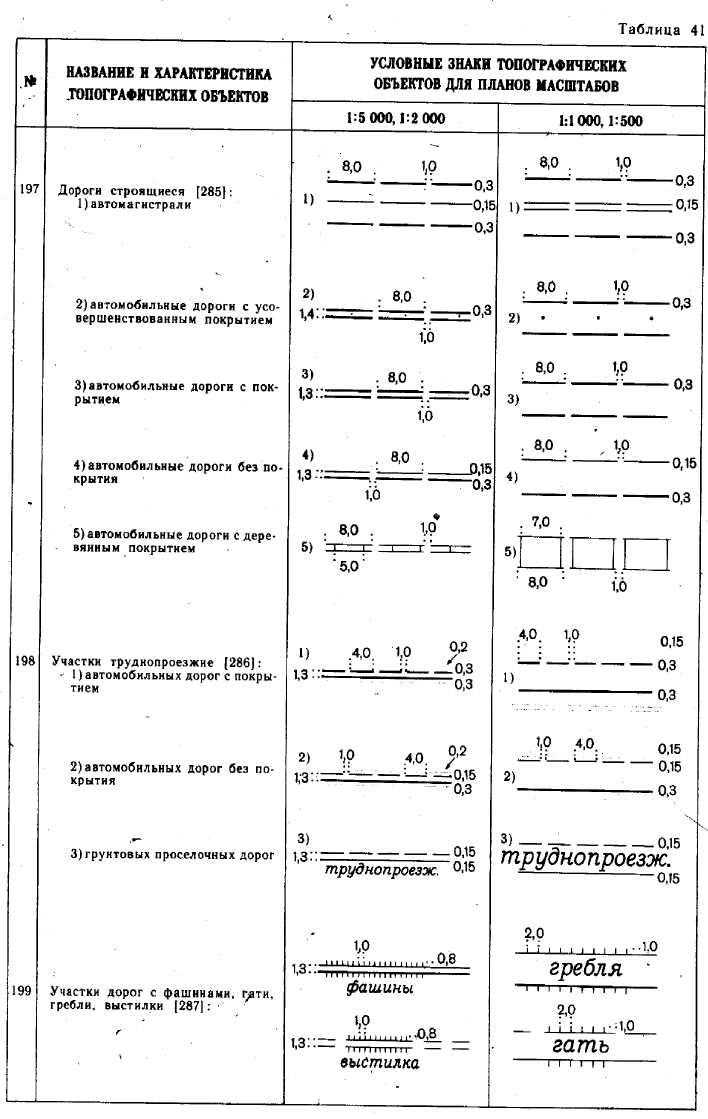

Сборники условных знаков для карт и топографических планов различных масштабов создают в соответствии с таким делением на объекты. Утвержденные гос. органами они являются едиными для всех топографических планов и обязательны при вычерчивании любых топогафических съемок (топосъемок).

Проектирование ливневой канализации: требования, этапы и основные расчеты

Ливневая канализация – одна из важных систем, обеспечивающих оптимальную эксплуатацию зданий, городских, частных и общественных объектов. Если дождевую и талую воду вовремя не устранять, это приводит к заболачиванию земли и дальнейшему разрушению бетонных конструкций. При строительстве системы нужно пользоваться рекомендациями СНиП для ливневых систем водоотведения. В противном случае все старания от выполненной работы сводятся к нулю.

Актуальные требования при сооружении дождевой канализации

Начальный этап монтажа ливневки – схема с учетом всех элементов

В ходе проектных работ и строительства ливневки важно руководствоваться официальными требованиями и правилами

Канализацию устраивают таким образом, чтобы исключить попадание в неё бытовых фекальных загрязненных химикатами и органикой вод. Также запрещено соединять ливневку с коллектором промышленных предприятий. Это касается городских магистралей. Если же в поверхностный коллектор каким-то образом попадают производственные, фекально-бытовые стоки, их не сбрасывают в ближайший водоем или овраг, а отправляют по устроенному трубопроводу на локальную очистную станцию.
При строительстве ливневки обязательно соблюдают уклон в сторону центрального коллектора (если речь идет о городских сетях) или по направлению к септику, дренирующему колодцу, ближайшему водоему (если речь идет о частном участке).
Желательно монтировать систему так, чтобы дождевая, талая вода транспортировались к приемнику или точке сброса самотеком. Если этого сделать ввиду рельефа на каком-то участке невозможно, устанавливают специальные внутренние насосы в камерах (кессонах). Такой участок коммуникации называется напорным.
Если есть договор, заключенный с муниципальными службами, дождевые стоки поступают в общественный коллектор без предварительной очистки.
При монтаже ливневки на частных участках можно делать открытую систему водоотведения. То же касается и рекреационных зон

В зоне города с плотными застройками нужно монтировать подземную ливневую канализацию.
При устройстве ливневки вдоль дороги важно использовать трубы или лотки с нужным классом нагрузки. Как правило, это В, С

Они выдерживают от 12,5 до 25 тонн.
Нужно соблюдать уровень углубления наружных лотков. Они должны располагаться ниже плоскости площадки, с которой отводится вода. В противном случае желоба не будут выполнять своей первостепенной функции – наполнение и отведение дождевой воды с участка. В СНиП на этот счет имеется информация о том, что заглублять трубы закрытого дождевого водоотвода нужно согласно имеющемуся опыту эксплуатации подземных коммуникаций в конкретном регионе.

В ходе строительства дождевого водоотвода обязательно обустраивают охранную зону. Она подразумевает под собой запрет на такие строительные мероприятия в пределах 5 метров от каждого края лотков:

• возведение любых объектов;
• организация свалок мусора;
• оборудование автостоянок;
• устройство зон отдыха, игровых площадок и др.

На расстоянии 3 метров от каждой из сторон желоба можно высаживать растения.

Подступы и подъезды к смотровым колодцам системы должны быть открыты в любое время суток.

Особенности и этапы проектирования

• Пропускная способность лотков/труб. Для монтажа ливневки в условиях частного сектора в основном используют лотки и желоба сечением 100 мм. В целом же его ширина рассчитывается исходя из площади территории, с которой будет отводиться дождевая вода. Если речь идет только о кровле, для показателя 70 м2 нужны желоба шириной 90 см; для площади от 70 до 140 м2 берут лотки шириной 130 мм. При этом учитывают уровень водопоглощения каждого материала – тротуарной плитки, грунта, асфальта и пр. Эти данные берут из таблицы коэффициентов (кровля – 1.0; асфальтобетон – 0,95; цементобетон – 0,85; щебень с битумом – 0,6; щебень – 0,4). Более подробные показатели водопоглощения дождевых вод можно найти в СНиП. Если подобрать неправильное сечение желобов, они будут перенаполнены.
• Тип грунта на участке: песчаный, супесчаный, глинистый и т.д. От этого зависит, насколько дождевая вода будет впитываться в почву.
• Площадь незаасфальтированной части участка. Как правило, её не учитывают при подсчетах пропускной способности трубы/желоба. Исключение составляют болотистые наделы.
• Уровень залегания грунтовых вод. Если участок болотистый, параллельно с ливневкой имеет смысл монтировать дренажную систему закрытого типа. Оба канала следует выводить в один приемник, овраг, ближайший водоем.

Масштаб топографической съемки

Масштабом называется отношение линейных размеров. Это слово пришло к нам из немецкого языка, и переводится как «мерная палка».

Что такое масштаб топографической съемки

В геодезии и картографии термин масштаб понимается как отношение настоящей величины какого-либо объекта к величине изображения его на карте или плане. Значение масштаба записывают как дробь, имеющую в числителе единицу, а в знаменателе – число, указывающее, во сколько раз было произведено уменьшение.

С помощью масштаба можно определить, какому отрезку на карте будет соответствовать расстояние, измеренное на местности. Например, перемещение по карте, масштабом 1:1000, на один сантиметр будет равнозначно десяти метрам, пройденным на местности. И наоборот, каждые десять метров местности – это сантиметр карты или плана. Чем крупнее масштаб, тем подробнее карта, тем полнее она отображает объекты местности, на нее нанесенные.

Масштаб – одно из ключевых понятий топографической съемки. Многообразие масштабов объясняется тем, что каждый тип ее, ориентированный на решение конкретных задач, позволяет получать планы определенной крупности и генерализации. Например, крупномасштабная наземная съемка способна обеспечить детальное отображение рельефа и объектов, находящихся на местности. Ее делают при производстве землеустроительных работ, а также при инженерно-геодезических изысканиях. Но она не сможет показать объекты на такой же большой площади, как мелкомасштабная аэросъемка.

Выбор масштаба, в первую очередь, зависит от степени детализации карты или плана, требующейся в каждом конкретном случае. Чем крупнее используемый масштаб, тем выше требования, предъявляемые к точности производимых измерений. И тем большим опытом должны обладать исполнители и специализированные предприятия, выполняющие эту съемку.

Виды масштаба

Существует 3 вида масштаба:

Масштаб топографической съемки 1:1000 применяется при проектировании малоэтажного строительства, при инженерных изысканиях. Его же используют для составления рабочих чертежей различных объектов промышленности.

Более мелкий масштаб 1:2000 подходит, например, для деталировки отдельных участков населенных пунктов – городов, поселков, сельской местности. Используется он и для проектов достаточно крупных промышленный сооружений.

В масштабе 1:5000 составляют кадастровые планы, генпланы городов. Он незаменим при проектировании железных дорог и автомагистралей, прокладке коммуникационных сетей. Его берут в качестве основы при составлении мелкомасштабных топографических планов. Масштабы более мелкие, начиная с 1:10000, применяются для планов самых крупных населенных пунктов – городов и поселков.

Но наибольшим спросом пользуется топографическая съемка в масштабе 1:500. Спектр ее использования достаточно широк: от генерального плана участка строительства, до наземных и подземных инженерных коммуникаций. Более крупномасштабная работа требуется лишь в ландшафтном проектировании, где соотношения 1:50, 1:100 и 1:200 необходимы для детального описания местности – отдельно стоящих деревьев, кустарников и других подобных объектов.

Для топографической съемки в масштабе 1:500 средние погрешности контуров и объектов не должны превышать 0,7 миллиметра, каким бы не был сложным характер местности и рельеф. Эти требования определяются особенностями области применения, в которую входят:

планы инженерных коммуникаций;

составление очень подробных планов сооружений промышленного и хозяйственного назначения;

благоустройство прилегающей к зданиям территории;

озеленение небольших участков.

На таких планах изображается не только рельеф и растительность, но и водные объекты, геологические скважины, ориентирные точки и другие подобные строения. Одной из основных особенностей этой крупномасштабной топографической съемки является нанесение коммуникаций, которые обязательно согласовываются с эксплуатирующими их службами.

Наиболее распространенные условные знаки топосъемки

1. Пункты государственной геодезической сети и сетей сгущения

2. Обозначение зданий на топосъемке

Жилые строения немасштабные

Жилые строения масштабные

Цифра указывает на количество этажей. Буквенное обозначение характеризует огнестойкость. К примеру:

• обозначение кн на топосъемке обозначает каменное нежилое;
• ж — жилое неогнестойкое (деревянное);
• н — нежилое неогнестойкое;
• кж — каменное жилое (часто кирпичное);
• смж и смн — смешанное жилое и нежилое.

3. Откосы. Обозначение для естественных и искусственных форм рельефа с резким перепадом высоты.

4. Обозначение лэп на топосъемке.

5. Обозначение площадного объекта. Надпись обозначает характер или предназначение территории.

6. Железная дорога

7. Автомобильные дороги. Буква обозначает материал покрытия.

8. Обозначение люков, скважин и колодцев на чертежах топосъемки.

9. Условные обозначения колодцев на топографических съемках могут также выглядеть подобным образом.

10. Мосты.

11. Горизонтали. Описывают рельеф местности, линии показывают определенную высоту.

12. Отметки высот.

13. Обозначение деревьев на топосъемке. Указывается преобладающий тип растительности и густота насаждений.

14. Условные обозначения заборов на топосъемке.

В целом топографическая съемка требует специальных навыков для составления и расшифровки. Однако унификация обозначений облегчает работу с картами.

Стоимость процедуры

Цена топографической съемки
формируется из двух показателей — стоимости самих работ и оплаты согласования.

Себестоимость съемки зависит от площади участка и прилегающей территории, которую нужно снять для создания проекта газопровода от дома до участка врезки в магистраль.

Если взять среднестатистический надел в Московской обл., цена топосъемки составит не менее 10 тыс. р. Для крупных заказчиков, проектных компаний, а также при групповом заказе могут предусматриваться скидки.

Согласование оплачивается отдельно, в соответствии с выставленным счетом. Перечислить средства заказчик может сам или поручить это предприятия, осуществляющему топосъемку. В первом случае он сможет сэкономить деньги, но потеряет время.

Рабочие чертежи газоснабжения

Рабочие чертежи систем газоснабжения необходимо выполнять в полном соответствии со всеми требованиями, изложенными в упомянутом выше государственном стандарте, а также других стандартов, касающихся строительной документации. Кроме того, они должны полностью отвечать тем нормам, которые приняты и действуют на сегодняшний день в отношении проектирования систем газоснабжения.

Рабочие чертежи систем газоснабжения должны включать в себя:

• Чертежи, разрезы, виды и планы расположения самих газопроводов, газового оборудования, газовых КИП (контрольно-измерительных приборов);

• Схемы систем газоснабжения;

• Эскизные чертежи и чертежи общих видов нетиповых конструкций и устройств систем газоснабжения;

• Чертежи, разрезы, виды, схемы и планы установок газоснабжения.

Основной комплект рабочих чертежей марки ГСВ должен дополняться такими документами, как ведомость потребности в материалах и спецификация оборудования. Их надлежит выполнять в соответствии с требованиями ГОСТ 21.109–80.

На технических чертежах для обозначения газопроводов необходимо использовать графические изображения, которые предусмотрены ГОСТ 21.106–78.

Диаметр, который имеет газопровод, и толщина его стенки указывается на полке выносной линии.

Для тех газопроводов, которые строятся из стальных водогазопроводных труб, указываются такие параметры, как толщина стенки и диаметр его условного прохода.

Для тех газопроводов, которые изготавливаются из стальных электросварных и прочих труб, указываются такие параметры, как толщина стенки и наружный диаметр.

В таких случаях, когда обозначение газопровода состоящего из букв и цифр указывается на полке выносной линии, такие параметры, как его диаметр и толщина стенки размещают под ней.

Для обозначения стояков газопроводов используют марку, которая состоит из буквенной комбинации « Ст » и порядкового номера проектируемого стояка в пределах строения, указывающегося через дефис, например: Ст-2 , Ст-4 .

Обозначение трасс газопроводов

Обозначение трасс полиэтиленовых газопроводов должно проводиться в соответствии с ГОСТ Р 55472. (Системы газораспределительные. Требования к сетям газораспределения.)

Для полиэтиленовых газопроводов обозначение трасс наряду с опознавательными знаками следует проводить:

Требования к сетям газораспределения. Часть 1. Полиэтиленовые газопроводы с выходом концов его на поверхность под ковер или футляр вблизи от опознавательного знака.

Допускается применение других средств обозначения трассы газопровода, позволяющих определять местонахождение газопровода приборным методом.

На участках пересечений газопроводов (в т.ч. межпоселковых) с подземными сетями инженерно-технического обеспечения лента должна быть уложена вдоль газопровода дважды:

Допускается использовать в качестве обозначения трассы полиэтиленовых газопроводов электронные маркеры, имеющие индивидуальный идентификационный номер и устанавливаемые над газопроводом или его характерными точками на расстоянии не более 0,8 м от поверхности земли.

При идентификации маркеров с помощью трассопоискового оборудования следует осуществлять их привязку с помощью системы ГЛОНАСС или GPS.

Средства и материалы для обозначения трассы полиэтиленовых газопроводов должны иметь срок службы, как правило, не менее среднего срока службы газопровода, установленного проектом.

Когда нужна топосъемка?

Топосъемка может быть необходима в различных ситуациях, когда требуется получить точную информацию о форме и характеристиках участка земли. Некоторые из наиболее распространенных случаев, когда может понадобиться топосъемка, включают в себя:

Планирование строительства

Перед началом строительных работ важно определить точные размеры и форму участка земли, чтобы разработать оптимальный план строительства и избежать возможных препятствий.

Подготовка проектной документации. Топосъемка может быть необходима для создания проектной документации, которая включает в себя план участка земли и его окрестностей, и может использоваться для оформления кадастровых документов.

Разработка лесных и геологических проектов

В лесном хозяйстве и геологии топосъемка может использоваться для оценки земельного участка, определения наличия растительного покрова и других факторов, которые могут влиять на разработку проекта.

Определение границ земельных участков. Топосъемка может использоваться для определения границ земельных участков и для создания кадастровых карт, которые могут использоваться при покупке и продаже земли.

Планирование дорожных и инженерных работ. В дорожном хозяйстве и инженерных проектах топосъемка может использоваться для определения расположения дорог, мостов, туннелей и других объектов инфраструктуры.

В общем, топосъемка может быть полезна в любой ситуации, когда необходимо получить точные данные о форме, размерах и характеристиках участка земли для решения определенной задачи.

Скачать пособие по построению аксонометрических схем

Здесь надо заострить внимание, если на чертеж залазит один прибор на другой, а это случается очень часто, необходимо показать пунктирную линию, тем самым отодвинув сантехнический прибор для лучшей видимости. На схеме аксонометрия должна включать себя показы всех диаметров труб

Если нет унитаза на отводе, то диаметр следует принимать 50 миллиметров, в случае если он есть, минимальный диаметр должен быть 100 миллиметров. Все это надо запоминать. Диаметр стояка принимаем в большинстве случаев 100 миллиметров. Уклоны принимаются, тоже очень просто при диаметре 100, он равняется 0,02, а при 50, его следует задавать 0,03

На схеме аксонометрия должна включать себя показы всех диаметров труб. Если нет унитаза на отводе, то диаметр следует принимать 50 миллиметров, в случае если он есть, минимальный диаметр должен быть 100 миллиметров. Все это надо запоминать. Диаметр стояка принимаем в большинстве случаев 100 миллиметров. Уклоны принимаются, тоже очень просто при диаметре 100, он равняется 0,02, а при 50, его следует задавать 0,03.

Все элементы нанесены, теперь стоит позаботиться о нанесении выпусков, здесь тоже ничего сложного, диаметры должны быть больше, чем в стояках, уклон принимается 0,02.

Последним штрихом в черчении аксонометрии является нанесение отметок, тут нужно смотреть глубину промерзания, расположение фундамента, и другие факторы, влияющие на отметки.
