Магнитное склонение на топографических картах

Магнитный путевой угол Википедия

Пе́ленг в навигации — горизонтальный угол между северной частью меридиана наблюдателя и направлением из точки наблюдения на объект; измеряется по часовой стрелке от нуля (направление на норд, N) до полной дуги окружности (360°, или 32 румба).

Пеленг на объект для краткости может называться пеленг объекта. То есть для измерения пеленга необходимы две точки: наблюдатель и объект, а также направление на север.

Разновидности

В зависимости от используемого меридиана, пеленг может быть:

• Истинный — отсчитывается от истинного (географического) норда, то есть направления на Северный полюс

Магнитный — отсчитывается от магнитного норда, то есть от направления силовых линий магнитного поля (магнитного меридиана) в данной точке поверхности Земли. Компасный — отсчитывается от компасного норда, то есть от направления, указываемого компасом. Так как компас любой конструкции имеет поправку, это направление отличается как от истинного, так и от магнитного.

По способу измерения пеленг может быть:

• Визуальный (оптический) — измеряется пеленгаторами, курсоуказателями, визирами, перископами и им подобными инструментами. Предполагает, что объект (внешний ориентир) находится в прямой видимости наблюдателя. Точность оптического пеленга определяется точностью применяемого инструмента.
• Радиопеленг — в качестве объекта выступает радиопередатчик. Измеряется радиопеленгатором. Его дальность может быть гораздо больше прямой видимости. Поэтому на точность начинает влиять кривизна Земли. Радиопеленг является ортодромическим, поскольку радиоволны распространяются по кратчайшей линии. Для нанесения пеленга на карту, возникает необходимость в поправке (ψ = Лок. П. − Орт. П.) для перевода его в локсодромический. В случае меркаторской карты ортодромическая поправка имеет вид:

и вычисляется по средней широте φср :

и по разности долгот Δλ:

, где φс, λс — координаты счислимой точки, а φр, λр — координаты источника (радиомаяка)

Пеленг и азимут

В отличие от азимута, допускающего вариации отсчёта, пеленг всегда измеряется от направления на норд, по часовой стрелке и на полную дугу окружности. Таким образом пеленг соответствует круговому азимуту.

Измерения на местности

Магнитный азимут направления определяется с помощью компаса. При этом отпускают тормоз магнитной стрелки и поворачивают компас в горизонтальной плоскости до тех пор, пока северный конец стрелки не установится против нулевого деления шкалы. Затем, не меняя положения компаса, устанавливают визирное приспособление так, чтобы линия визирования через целик и мушку совпала с направлением на предмет. Отсчет шкалы против мушки соответствует величине определяемого магнитного азимута направления на местный предмет.
На рисунке магнитный азимут на отдельное дерево равен 330°.

Рис. Определение магнитного азимута по компасу.

Ориентирование на местности по азимутам

Азимут направления с точки стояния на местный предмет называется прямым магнитным азимутом. Для определения направления на местности по заданному магнитному азимуту необходимо установить на шкале компаса против мушки отсчет, равный значению заданного магнитного азимута. Затем, отпустив тормоз магнитной стрелки, повернуть компас в горизонтальной плоскости так, чтобы северный конец стрелки установился против нулевого деления шкалы. После этого, не меняя положения компаса, заметить на местности по линии визирования через целик и мушку какой-нибудь удаленный ориентир. Направление на ориентир и будет определяемым направлением, соответствующим заданному азимуту.

Совмещение визирной линии с направлением на предмет (цель) достигается многократным переводом взгляда с визирной линии на цель и обратно. Не рекомендуется поднимать компас до уровня глаз, так как в этом случае снижается точность измерения. Точность измерения азимутов с помощью компаса Андрианова составляет плюс-минус 2-3°.

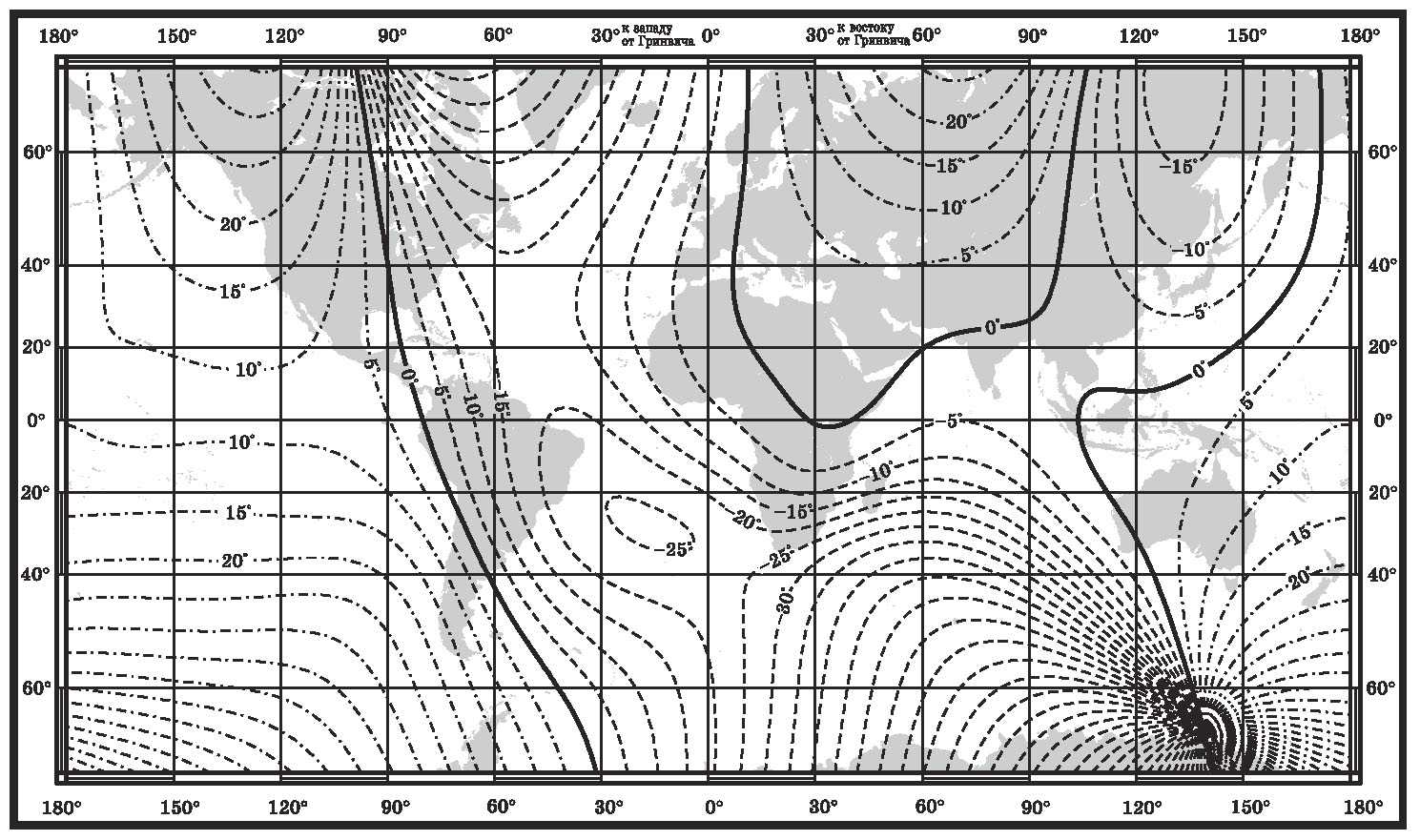

Роль магнитного склонения при составлении карт

Северное магнитное склонение	Южное магнитное склонение	Восточное магнитное склонение	Западное магнитное склонение
Указывает отклонение магнитного севера в сторону севера	Указывает отклонение магнитного севера в сторону юга	Указывает отклонение магнитного севера в сторону востока	Указывает отклонение магнитного севера в сторону запада

Знание магнитного склонения необходимо при использовании компаса для навигации на местности. Компас указывает на магнитный север, а значит необходимо учесть магнитное склонение, чтобы получить правильное направление в соответствии с географическим севером.

При составлении карт, магнитное склонение также учитывается. На топографических картах обычно приводится информация о магнитном склонении для конкретных географических точек или обозначается глобальное значение для всей карты. Это позволяет пользователям карты учесть магнитное склонение при планировании и выполнении навигационных задач.

Инструменты для определения магнитного склонения

Существует несколько инструментов, которые помогают определить магнитное склонение на топографических картах:

• Магнитный компас: это простой и доступный инструмент, который измеряет магнитное склонение. Компас показывает направление на магнитный север, а также угол между магнитным севером и истинным севером. При использовании магнитного компаса необходимо учесть местные аномалии магнитного поля.
• GPS-навигаторы: некоторые GPS-навигаторы предоставляют информацию о магнитном склонении на основе встроенных датчиков. Эти навигаторы позволяют определить текущее магнитное склонение в режиме реального времени.
• Онлайн-калькуляторы магнитного склонения: существуют различные онлайн-калькуляторы, которые позволяют определить магнитное склонение для конкретного местоположения. Для этого необходимо указать координаты места, и калькулятор предоставит значение магнитного склонения.

При использовании любого инструмента для определения магнитного склонения необходимо учитывать, что данная величина меняется со временем. Поэтому рекомендуется использовать актуальные данные магнитного склонения для определенного региона и обновлять их, если это необходимо.

Как находить азимут — 3 способа

Существуют разные способы нахождения азимута. Его можно определить с помощью транспортира, топографической карты и компаса.

С помощью транспортира

Для определения азимута по карте нужно иметь линейку и транспортир. На всех бумажных и электронных картах север находится сверху. Следовательно, юг находится снизу, восток — справа, запад — слева.

Азимут определяют следующим образом :

1. На карте находят пункт наблюдателя и отмечают его карандашом.
2. Через точку наблюдателя проводят прямую линию (снизу вверх, перпендикулярно к верхнему (или нижнему) краю карты. Это направление север-юг.
3. Находят другую точку (объект), на которую нужно взять азимут.
4. Соединяют пункт наблюдателя и объект прямой линией.
5. Прикладывают транспортир вдоль линии север-юг.
6. Совмещают точку наблюдателя с центром транспортира.
7. Читают значение на пересечении шкалы транспортира и прямой, соединяющей точку стояния с объектом. Это и есть значение истинного азимута.
8. Прибавив (или отняв) магнитное склонение, получают магнитный азимут.

Если нужны очень точные замеры, учитывают поправку на сближение меридианов.

С помощью планшетного компаса

Планшетный компас состоит из пластмассовой коробочки (колбы), в которой находится магнитная стрелка на оси, и градуированной шкалы. Колба закреплена на прозрачной площадке с разметкой — планшете. Для удобства чтения карты в нее встроена лупа (не у всех моделей).

Чтобы найти прямой азимут, нужно :

С помощью компаса и карты

Для определения азимута по ориентированной карте подойдет любой компас.

Для этого нужно :

1. Найти на карте точку стояния и отметить ее.
2. Найти объект, на который нужно взять азимут.
3. Провести через точку стояния линию на север (снизу вверх, перпендикулярно краю карты).
4. Соединить эту точку с объектом, на который нужно взять азимут, прямой линией.
5. Положить компас на карту.
6. Сориентировать карту относительно сторон света: совместить северную стрелку с линиями долготы (для этого поворачивают карту, пока стрелка и линии долготы не совпадут).
7. Переместить центр компаса на линию точка стояния-объект.
8. Прочитать на пересечении этой линии и шкалы значение азимута.

Если местность открытая, можно увидеть объекты и на карте, и в ландшафте, что поможет правильно сориентироваться, рассчитать километраж и длительность переходов.

Магнитное склонение: что это такое?

Магнитное склонение влияет на работу компаса, поскольку компасы используют магнитное поле Земли для определения направления

При использовании топографических карт, знание магнитного склонения важно для корректного определения истинного направления

Магнитное склонение может меняться от местности к местности и со временем. Это изменение вызвано движением магнитных полюсов Земли и влиянием геодезических факторов, таких как местные магнитные аномалии.

На топографических картах магнитное склонение является важным аспектом для навигации и ориентирования. Специальные стрелки и сетки на картах указывают магнитное склонение для конкретного региона. Зная магнитное склонение, можно скорректировать компасные показания для точного определения направления.

Определение азимута по солнцу

Если вы оказались в диких условиях, а под рукой нет ни компаса, ни карты, азимут определяют другими способами, к примеру, с помощью обычных наручных часов (рисунок 8).

Для этого вам понадобится небесное светило и циферблат часов:

1. Часы кладут на ровную поверхность, а часовую стрелку направляют на солнце.
2. Далее из центра циферблата следует провести линию и поделить полученный угол пополам.
3. Полученный вектор будет указывать направление с севера на юг. Теперь можно ориентироваться с помощью обычных физических законов. До полудня север будет находиться с левой стороны от стрелки, а после полудня – справа.
4. Учитывая эту особенность, до 12 часов азимут определяют, отсчитывая значение против часовой стрелки, а после 12 – по часовой.

Дальнейший маршрут составляют точно так же, как и при использовании компаса. Однако следует учитывать, что при данном методе погрешности в направлении движения будут минимальными.

Умение пользоваться компасом важно для туристов, грибников, всех любителей путешествий за пределами населенных пунктов. Правильно взятый азимут поможет не заблудиться и вернуться домой вовремя

Слайд 10 N-37-37 — что это и зачем. Часть 4. Карты

делением миллионного листа на 9 частей; их номенклатура состоит из

обозначения листа карты масштаба 1:1 000 000 с добавлением одной из римских цифр I, II, III, IV, …, IX. В отличие от карт масштаба 1:200 000, римская цифра ставится впереди номенклатуры миллионного листа. Например, лист с городом Вильнюс имеет номенклатуру I-N-34.Карты масштаба 1:200 000 (2 км в 1 см) образуются делением миллионного листа на 36 частей (рис. 3); их номенклатура состоит из обозначения листа карты масштаба 1:1 000 000 с добавлением одной из римских цифр I, II, III, IV, …, XXXVI. Например, лист с городом Рязань имеет номенклатуру N-37-XVI. Из-за неудобства работы с римскими цифрами, двухкилометровки часто обозначают двузначными арабскими цифрами от 01 до 36. Так выглядят обозначения двухкилометровок в туристских документах: О-37-01, О-37-25, О-37-36.Карты масштаба 1:200 000 между 60° и 76° сдваиваются: римские цифры разделяются запятой. Например, R-38-XXXI,XXXII. За 76° карты страиваются, и листы также перечисляются через запятую: U-40-XXXI,XXXII,XXXIII.

Значение магнитного склонения на топографических картах

Магнитное склонение является важным элементом на топографических картах, так как помогает определить истинное направление движения. При навигации на местности, зная магнитное склонение, можно учесть этот угол и вычислить истинное направление с помощью компаса.

Информацию о магнитном склонении можно найти на топографических картах, обычно представленную в виде таблицы. В этой таблице указано значение магнитного склонения для конкретной точки на карте. Значение может быть положительным или отрицательным, в зависимости от положения данной точки относительно магнитного северного полюса.

Название точки	Магнитное склонение (в градусах)
Точка A	1°
Точка B	-2°
Точка C	0°

На этой таблице мы можем видеть, что для точки A магнитное склонение составляет 1°, для точки B -2°, а для точки C — 0°.

Использование магнитного склонения на топографических картах позволяет более точно определить свое местоположение и предсказать истинное направление. Умение читать и понимать значение магнитного склонения является важным навыком для людей, занимающихся ориентированием на местности или работающих в сфере геодезии и картографии.

Магнитный азимут дать определение показать схемой

Ориентирование на местности по азимутам

Азимут направления с точки стояния на местный предмет называется прямым магнитным азимутом. В некоторых случаях, например для отыскания обратного пути, используют обратный магнитный азимут, который отличается от прямого на 180°. Чтобы определить обратный азимут, нужно к прямому азимуту прибавить 180°, если он меньше 180°, или вычесть 180°, если он больше 180°. На рис. обратный азимут равен 150°.

Для определения направления на местности по заданному магнитному азимуту необходимо установить на шкале компаса против мушки отсчет, разный значению заданного магнитного азимута. Затем, отпустив тормоз магнитной стрелки, повернуть компас в горизонтальной плоскости так, чтобы северный конец стрелки установился против нулевого деления шкалы.

Определение магнитного азимута по компасу

После этого, не меняя положения компаса, заметить на местности по линии визирования через целик и мушку какой-нибудь удаленный ориентир. Направление на ориентир и будет определяемым направлением, соответствующим заданному азимуту.

Совмещение визирной линии с направлением на предмет (цель) достигается многократным переводом взгляда с визирной линии на цель и обратно. Не рекомендуется поднимать компас до уровня глаз, так как в этом случае снижается точность измерения. Точность измерения азимутов с помощью компаса Андрианова составляет плюс-минус 2-3°.

Магнитный азимут. Определение азимутов на местные предметы

Направление на предмет (цель) определяется и указывается величиной горизонтального угла между начальным направлением и направлением на предмет (цель) или магнитным азимутом. При этом за начальное может быть принято направление на одну из сторон горизонта или на хорошо видимый удаленный местный предмет (ориентир).

Магнитный азимут это угол от северного направления магнитной стрелки компаса до направления на объект (предмет). Отсчитывается строго по часовой стрелке.

Его значения могут быть от 0° до 360°.

Магнитный азимут направления определяется с помощью компаса.

При этом отпускают тормоз магнитной стрелки и поворачивают компас в горизонтальной плоскости до тех пор, пока северный конец стрелки не установится против нулевого деления шкалы. Затем, не меняя положения компаса, устанавливают визирное приспособление так, чтобы линия визирования через целик и мушку совпала с направлением на предмет. Отсчет шкалы против мушки соответствует величине определяемого магнитного азимута направления на местный предмет.

Техническая сторона вопроса: измерение магнитного склонения

Существуют различные методы измерения магнитного склонения, включая компасное измерение, астрономическое определение, электронное измерение и даже использование спутниковых систем навигации. Каждый метод имеет свои преимущества и ограничения, и выбор метода зависит от конкретной ситуации и требуемой точности.

Основным инструментом для измерения магнитного склонения является магнитный компас. Он состоит из магнитной стрелки, которая выравнивается вдоль магнитных линий силы Земли и показывает направление магнитного севера. Для более точного измерения склона используются специальные инструменты, такие как гирокомпасы или инклинометры.

Для получения более точных результатов, измерение магнитного склонения проводится в нескольких точках на заданной территории и затем используется для составления карты магнитного склонения. Эти карты позволяют пилотам, морякам и другим навигаторам определить свое местоположение относительно магнитного и географического северов, а также учесть поправку магнитного склона при навигации.

Системы координат, принятые в геодезии

_______В геодезии применяются следующие системы координат:

• Географическая система координат,
• Зональная система плоских прямоугольных координат Гаусса–Крюгера,
• Полярная система координат.

4.1. Географические координаты

_______С помощью географических координат, то есть широт (φ) и долгот (λ), определяют положение точки относительно экватора и начального меридиана.

_______Широтой (φ) точки называется угол, составленный отвесной линией в данной точке и плоскостью экватора.

_______Долготой (λ) точки называется двугранный угол между плоскостью меридиана данной точки и плоскостью начального меридиана.

https://vk.com/video_ext.php

_______Широта отсчитывается по дуге меридиана к северу и к югу от экватора от 0° до 90°. К северу от экватора широта называется северной, к югу – южной.

_______Долгота отсчитывается от меридиана, проходящего через Гринвич на окраине Лондона. Долгота отсчитывается по дуге экватора или параллели от начального меридиана в сторону востока и запада от 0° до 180°. Долгота к востоку от Гринвичского меридиана называется восточной долготой, к западу – западной. Широты и долготы определяют положение любой точки на земной поверхности и выражаются в угловой мере. Географические координаты определяются из астрономических наблюдений и, а также с помощью геодезических измерений.

4.2. Зональная система плоских прямоугольных координат Гаусса–Крюгера

_______При геодезических работах на больших территориях применяется зональная система плоских прямоугольных координат Гаусса–Крюгера (рис. 4). Для этого земной шар делится меридианами на шестиградусные или трехградусные зоны (рис. 3). Счет зон ведется к востоку от Гринвичского меридиана. Каждая зона проецируется на плоскость таким образом, чтобы средний меридиан зоны был изображен прямой линией. Средний меридиан зоны называется осевым меридианом.

_______Изображение осевого меридиана принимается за ось абсцисс (x), изображение экватора – за ось ординат (y). За начало координат принимают точку пересечения осевого меридиана с экватором.

_______Чтобы не иметь отрицательных ординат, ординату осевого меридиана принимают равной 500 км. Перед ординатой точки указывается номер зоны, в которой точка расположена.

Правила перемещения по азимуту с препятствиями

Когда перемещение по местности предполагает обход непреодолимых препятствий, следует знать, как определить азимут без карты, ориентируясь только на объекты местности (рисунок 7).

В данном случае движение по азимуту будет таким:

1. Сначала следует выбрать какой-то заметный объект на стороне, противоположный преграде. Крайне желательно, чтобы данный ориентир находился на линии вашего движения.
2. Далее следует определить азимут для обхода преграды.
3. После этого вы можете спокойно обойти препятствие, снова найти предварительно выбранный ориентир и уже от него проложить новое направление по азимуту.

Если подходящего объекта для ориентира нет, можно сделать его самостоятельно, к примеру, сделав зарубку на дерева или воткнув в землю большую и заметную издалека палку.

Рисунок 7. Умение определять азимут поможет не заблудиться после схождения с маршрута

Иногда бывает, что обходить препятствие приходится с нулевой видимостью. В данном случае визуальный ориентир на местности вам не поможет и придется ориентироваться сугубо с помощью компаса и карты.

Какой компас брать в поход

На сегодняшний день известно большое разнообразие компасов. Для туристов и других любителей активного отдыха в дикой природе наиболее подходящими являются магнитные компасы и программы-симуляторы компаса для телефонов. Первые показывают направление магнитных линий Земли, а работа вторых основана на определении координат с помощью спутниковых навигационных систем.

Программы-«компасы» для телефонов не реагируют на магнитные девиации и для них не имеет значения магнитное склонение — они всегда показывают направление на географические (истинные) север и юг. Эти программы могут обладать рядом функций, позволяющих их использовать быстрее, более эффективно и с большим комфортом, нежели магнитные компаса. Но есть у этих программ и свои недостатки:

• телефон может разрядиться, а значит и использовать программу, установленную на телефоне, не получится;
• программа может «заглючить», а из-за отсутствия Интернета скачать ее заново и переустановить может не получиться;
• под землей (например, в пещерах) эти программы тоже не будут работать, так как под землю не сможет попасть сигнал со спутников.

В отличие от программ для телефонов, обычные магнитные компаса более пригодны для большинства ситуаций, в которых может оказаться турист или человек, переживший аварийную ситуацию вдали от цивилизации, так как:

• способны работать годами и не требуют подзарядки;
• работают даже под землей, поскольку независимы от спутников;
• могут быть сделаны из подручных средств.

Все это делает их надежными спутниками не только туристов, но и военнослужащих.

Но и среди обычных магнитных компасов встречается множество моделей, отличающихся не только внешним видом и размерами, но и строением. Какой же компас выбрать из всего этого разнообразия?

Из всего разнообразия магнитных компасов я мог бы порекомендовать планшетные жидкостные модели с прозрачной колбой, наличием целика, мушки, зеркала и функции измерения наклона. Желательно, чтобы ключевые обозначения на таком компасе были покрашены светящейся в темноте краской. У таких компасов есть ряд преимуществ перед другими моделями:

• планшетными моделями удобнее пользоваться при работе с картой;
• в жидкостных моделях, по сравнению с тем же компасом Адрианова, стрелка быстрее стабилизируется, а значит и работа с ним выполняется быстрее;
• наличие целика, мушки и зеркала дает возможность сделать измерения более точно;
• зеркало может быть использовано по прямому назначению, например, для того, чтобы самостоятельно вынуть инородное тело из глаза, а также в качестве сигнального зеркала для подачи сигналов пролетающему самолету или проплывающему кораблю;
• функция определения угла наклона может помочь в ряде задач, например, приблизительно определить широту местности, в которой находится человек;
• светящиеся в темноте обозначения дают возможность ориентироваться в темное время суток, если по какой-либо причине воспользоваться фонариком не удается.

Компас с тритиевой подсветкой — его показания легко считывать даже в темноте.

При этом не обязательно покупать дорогой компас. В большинстве случаев достаточно недорогого исправного компаса, соответствующего некоторым либо всем приведенным выше критериям.

Подводя итог всему вышесказанному, нетяжело заметить, что умение определять азимут на карте и на местности, а также умение правильно двигаться по нему — один из основных навыков, необходимый для ориентирования. Также становится понятно, что без исправного компаса такой навык будет малополезен.

Посему, для того, чтобы уверенно ориентироваться и снизить до минимума риск потеряться в незнакомой местности, следует придерживаться двух рекомендаций: почаще практиковаться в ориентировании и в работе с азимутами в частности, а также всякий раз перед выходом на маршрут проверять исправность компаса, а лучше двух — основного и запасного.

Узнайте также:

• Как ориентироваться по Полярной звезде?
• Как использовать гномон для ориентирования
• Ориентирование по теням предметов в полдень

Определение азимутов, дирекционных углов и магнитных склонений

Работа с топографическими картами включает в себя знание вычислений дирекционного угла, определения истинного и магнитного азимутов, сближения меридианов и магнитных склонений.

В топографии различают 3 вида направлений на объекты: это дирекционный угол, истинный и магнитный азимуты

Дирекционный угол, истинный азимут и сближение меридианов на карте

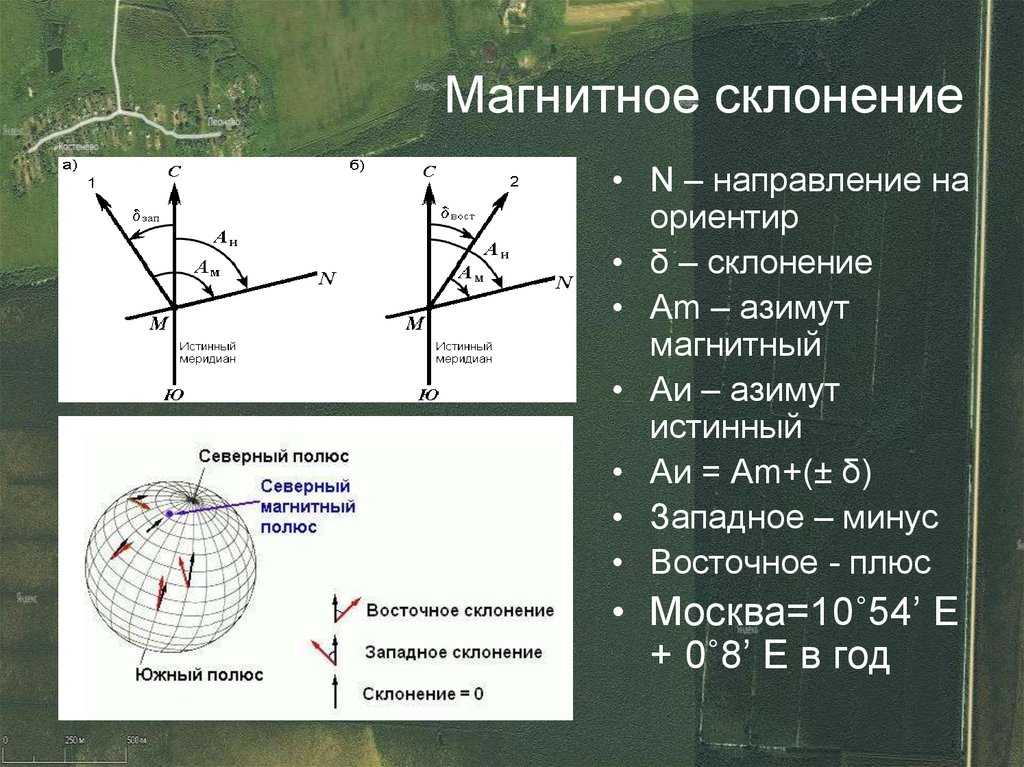

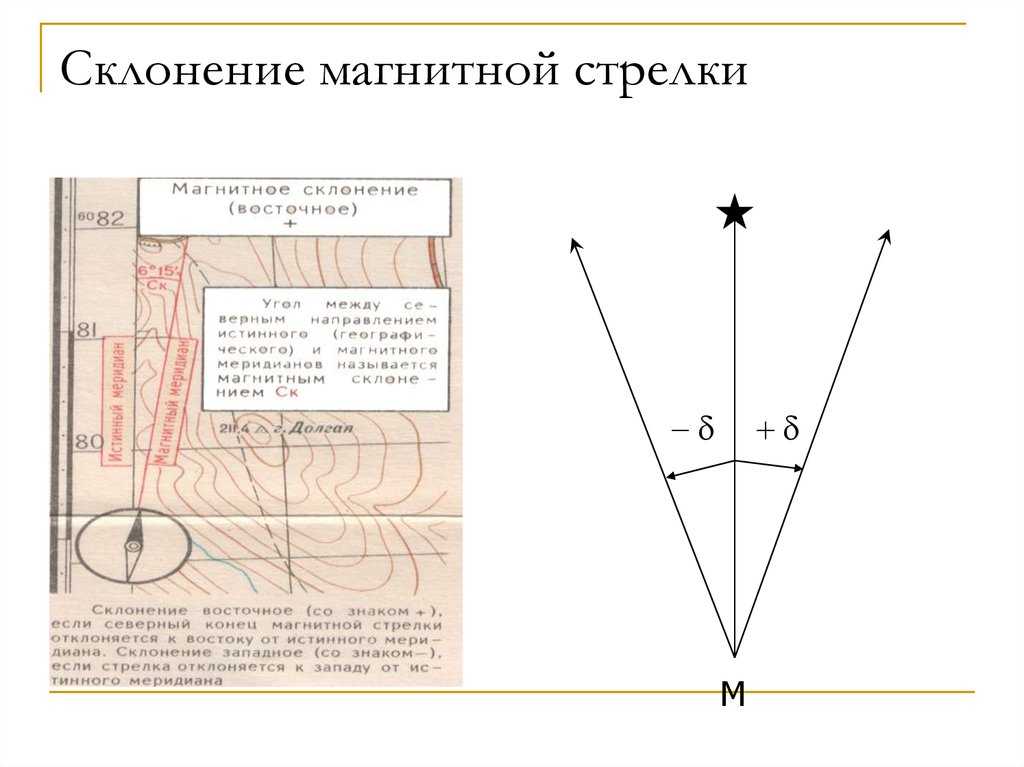

Магнитное склонение — угол между истинным меридианом и магнитным. Восточное магнитное склонение считается положительным, западное магнитное склонение отрицательным. Величина магнитного склонения в разных местах разная и не изменяется с течением времени, поэтому на топографических картах указывается не только магнитное склонение на год составления карты, но и его ежегодное изменение. На картах масштаба 1:500 000 и 1:1 000 000 помечают районы магнитных аномалий и величины колебаний магнитного склонения.

Для определения магнитного склонения на момент вычисления необходимо умножить ежегодное изменение магнитного склонения на количество лет, прошедших с момента составления топокарты и прибавить значение, указанное на год составления.

Переход от дирекционного угла к магнитному азимуту и обратно. Переходить от дирекционного угла к магнитному азимуту необходимо, например, при построении маршрута движения по азимутам, учитывающего магнитное склонение, поскольку на топокарте все направления строятся по дирекционным углам, позволяющим оперативно работать с картой, ведь дирекционные углы откладываются от вертикальной координатной сетки. Движение же по азимутам на местности подразумевает использование компаса и магнитных азимутов, поэтому и необходим такой переход.

Переход от дирекционного угла к магнитному азимуту проводится по формуле:

A M = α — δ + γ и наоборот α= A M + δ — γ

где: A M — магнитный азимут α — дирекционный угол δ — магнитное склонение γ — сближение меридианов

Пример: магнитное склонение на 1982 год восточное, т.е. положительное 10°15′. Год вычисления 2011. Ежегодное изменение магнитного склонения тоже восточное 0°04′. Сближение меридианов западное, поэтому со знаком минус 2°10′. Необходимо дирекционный угол 95°12′ перевести в магнитный азимут для применения на местности.

Сначала вычислим магнитное склонения на 2011 год:

δ = 10°15′ + (0°04′ x 29) = 12°11′

Вычисление магнитное азимута: A M = 95°12′ — 12°11′ + (-2°10′) = 80°51′

Подготовка на топокарте маршрута для движения по магнитным азимутам

1) На топокарте необходимо наметить ориентиры на поворотных пунктах 2) Измерить дирекционные углы и длину каждого прямолинейного участка движения 3) Дирекционные углы перевести в магнитные азимуты, а расстояния в пары шагов, если движение по азимутам будет осуществляться пешком. Данные наносятся на карту, или составляется схема маршрута.

Схема маршрута движения по азимутам Как двигаться по азимутам?

В отправной точке при помощи компаса измеряют, указанный на карте магнитный азимут, по направлению которого замечают удаленный ориентир и выдвигаются в этом направлении. Дойдя до намеченного ориентира, сверяют по компасу магнитный азимут, намечают следующий ориентир и таким образом двигаются до следующего поворотного пункта, дойдя до которого весь процесс повторяется, но с другим магнитным азимутом. Ориентация на промежуточные ориентиры между поворотными пунктами позволяет выдерживать направление по заданным магнитным азимутам.

Если при составлении маршрута движения по азимутам по топокарте встречается препятствие, то в схему закладываются обходные азимуты поворотных пунктов и расстояния между ними.

Если по ходу движения по азимутам на местности встречается незапланированное препятствие, и оно просматривается до конца, то на противоположной стороне намечают ориентир, дойдя до которого после обхода, сверяют магнитный азимут и продолжают движение. Если препятствие не просматривается до конца, то обход делают по приведенной ниже схеме, причем расстояние отрезка ВС прибавляют к общему расстоянию до следующего поворотного пункта

Обход препятствий при движении по азимутам

Источник

Способы изображения земной поверхности. Метод проекций в геодезии

_______На местности точки, линии, углы и контуры расположены в силу неровностей земной поверхности на возвышениях или впадинах. Так как возвышения и впадины являются пространственными формами, изобразить их на бумаге в виде плоской карты или плана достаточно непросто. Способы изображения земной поверхности на плоскости основываются на методе проекций.

_______При изучении действительной поверхности Земли точки местности проецируют отвесными линиями на поверхность земного эллипсоида. Так как уровенная поверхность радиусом до 20 км может быть заменена плоскостью, при относительно небольших площадях, точки местности проецируют на горизонтальную плоскость. Положение полученных проекций точек может быть определено координатами.

_______В результате перенесения точек на плоскость длины линий заменяют их горизонтальными проекциями, называемыми горизонтальными проложениями; пространственные углы заменяются плоскими, и вся фигура заменяется проекцией на горизонтальную плоскость (рис. 2).
