Масштаб это

Для чего пригодятся знания о масштабе

Это географическое понятие родственно с такими сферами жизни, как :

Лично я использовала понятие о масштабе, когда училась шить. Открыла книгу по кройке и шитью и начала ее конспектировать. Когда дело дошло до снятия мерок и создания базисной сетки (основы для выкройки), я решила начертить выкройки юбок, брюк и плечевых изделий в тетради, чтобы было наглядно. Для этого использовала масштаб.

Теперь, когда мне нужно перенести данные на большой чертежный лист, я применяю масштаб. Причем, с этой заготовки в тетради можно рассчитать параметры выкройки для любого размера (если только нет ярко выраженных отличий от моей фигуры).

Еще я применяю масштаб в рисовании. Конечно, это далеко не точное и не определяемое цифрами соотношение, но вполне похожее на уменьшение окружающих предметов для изображения. Например, если пишу с натуры фигуру человека, я измеряю и его, и части его тела карандашом. Своеобразный масштаб посредством карандаша и глазомера.

Я с младших классов любил естественные науки, но не всегда понимал математику. Но все дисциплины взаимосвязаны, и бывает, что без точных расчетов другие знания оказываются бесполезными. Яркий пример, с которым сталкиваются школьники, это масштаб карты или глобуса. Немного потрудившись и посидев за учебником, я освоил и даже полюбил «царицу наук», и теперь работа с картой представляется мне очень легким занятием. Попробую объяснить, для чего применяется масштаб и что он показывает.

Понятие и виды масштабов

Для правильного планирования маршрута, определения времени в пути или чтения карт необходимо сначала понять определение что такое «масштаб карты» в географии.

Само слово произошло от немецкого слова Stab, что в переводе означает «палка». С научной точки зрения, термин выражается как отношение длины выбранного отрезка на чертеже или плане к его настоящей длине в природе.

Численный масштаб

Масштаб такого типа обозначается в виде числовой дроби, где числителем является всегда единица, а за знаменатель принимается число, определяющее во сколько раз изменены размеры на карте.

Именованный, словесный масштаб

Такой вид применяется при общении. Он определяет длину двух отрезков и их соотношение: какому действительному расстоянию соответствует отрезок на карте длиной 1 см.

На заметку!
В реальной жизни для обозначения длины пути принято использовать метры, в то время как на чертежах удобнее определять расстояние в сантиметрах.

Линейный масштаб

Такой масштаб карты подразумевает применение для работы специальной мерной линейки, которая наносится на карты. Такой метод облегчает измерение расстояния для неподготовленного человека.

Масштаб плана и масштаб карты

При изучении плана можно безошибочно опираться на указанный масштаб. Величина всегда остается неизменной во всех точках.

Масштаб карты в разных точках может меняться в зависимости от широты или долготы. Однако на практике для измерения используется ее главный масштаб и допускается небольшая погрешность вычислений.

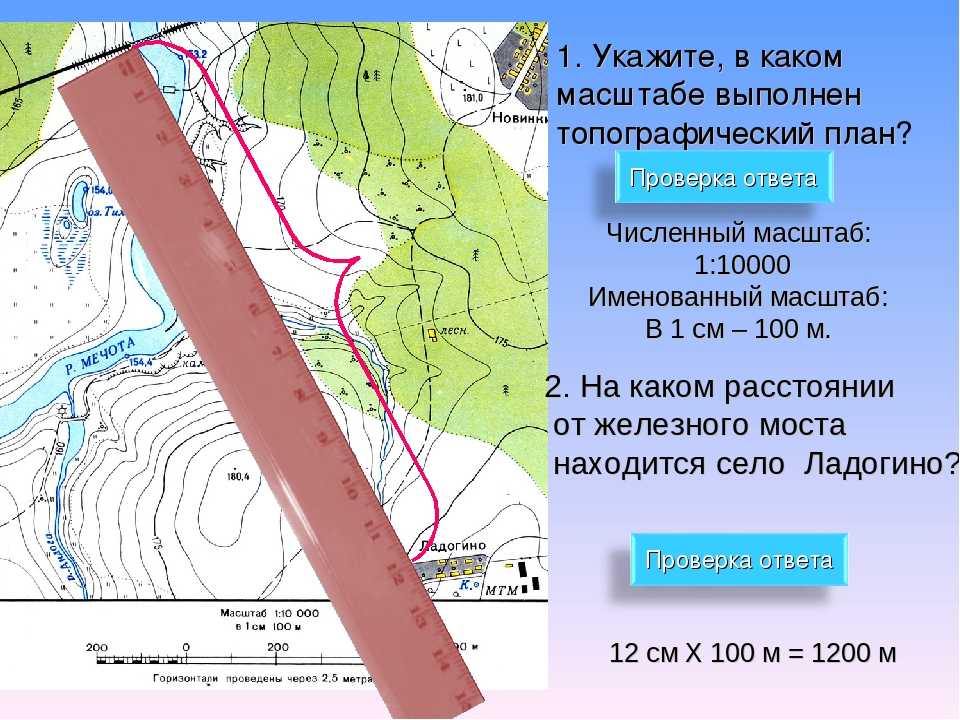

Как использовать масштаб

Для чего нужен масштаб и что он показывает, уже узнали. Но, как ним правильно пользоваться? К примеру, на карте есть два населенных пункта А и Б, а вам необходимо узнать, какое между ними расстояние. Согласно карте, ее масштаб составляет 1:50 000. Чтобы определить расстояние между населенными пунктами, измеряем при помощи обыкновенной линейки расстояние, которое есть между ними на карте. У нас получилось 5 см. Теперь, нам осталось 5 умножить на 0,5 (так как согласно масштаба в 1 см карты – 0,5 км в реальности). Проведя простые расчеты, мы получили, что расстояние между населенными пунктами А и Б равно 2,5 км.

Сравнение горизонтальных и вертикальных масштабов

При анализе топографической карты важно понимать разницу между горизонтальным и вертикальным масштабом. Горизонтальный масштаб показывает соотношение расстояний на карте и в реальном мире по горизонтали, в то время как вертикальный масштаб показывает соотношение высот на карте и в реальности

Горизонтальный масштаб обычно выражается в виде дроби, где числитель указывает расстояние на карте, а знаменатель — соответствующее расстояние в реальности. Например, если горизонтальный масштаб карты 1:50 000, это означает, что 1 сантиметр на карте соответствует 50 000 сантиметрам (или 0,5 километра) в реальности.

Вертикальный масштаб, с другой стороны, показывает соотношение высот на карте и в реальности. Он обычно выражается в виде фактора увеличения или уменьшения. Например, если вертикальный масштаб карты равен 1:10 000, это означает, что высота объекта на карте увеличена в 10 000 раз по сравнению с его реальной высотой.

Чтобы определить горизонтальный масштаб карты, вам понадобится измерить расстояние на карте между двумя известными точками и затем разделить его на соответствующее расстояние в реальности. Например, если вы измерили расстояние между двумя точками на карте в 5 сантиметров, а фактическое расстояние между ними составляет 10 километров, горизонтальный масштаб будет равен 1:200 000 (10 километров делят на 0,05 километра).

Чтобы определить вертикальный масштаб карты, вы должны знать известные высоты объектов на карте и соответствующие им высоты в реальности. Вычислите отношение между высотой объекта на карте и его фактической высотой. Например, если высота объекта на карте равна 10 сантиметрам, а его фактическая высота составляет 50 метров, вертикальный масштаб будет равен 1:500 (50 метров разделить на 0,1 метра).

Понимание разницы между горизонтальным и вертикальным масштабами поможет вам точно определить масштаб топографической карты, если он не указан. Этот навык особенно полезен для путешественников, геологов, геодезистов и других специалистов, зависящих от анализа и интерпретации карты.

Где применяется масштаб

Наибольшее распространение масштаб получил в таких сферах деятельности, как география, геодезия, картография. Он используется при составлении плана или карты местности, когда невозможно изобразить реальные размеры объектов. Масштабом пользуются также при изготовлении уменьшенных копий зданий (макетов), в проектировании.

Но масштабирование это не всегда означает уменьшение. К примеру, для изображения микромира необходимо, наоборот, увеличивать размеры для большей наглядности. Так увеличение применяется, чтобы показать, как устроен атом, живая клетка или как выглядят микроорганизмы. Масштабирование с целью увеличения записывается примерно так: 2:1; 5:1; 50:1; 100:1.

В географии

Впервые с понятием «масштаб» учащиеся сталкиваются на занятиях по географии, когда начинают знакомиться с картами.

В зависимости от изображаемых площадей все карты делятся на три вида:

• мелкомасштабные или обзорные (менее 1:1 000 000);
• среднемасштабные или обзорно-топографические (от 1:200 000 до 1:1 000 000);
• крупномасштабные или топографические (от 1:200 000 и более).

При составлении топографического плана используется масштаб до 1:5000.

В математике

На занятиях по математике учащиеся решают задачи по определению масштаба карты. Но перед этим учитель предлагает им вспомнить о том, что такое пропорции и отношения чисел. Эти знания пригодятся, так как масштаб представляет собой действие деления (или дробь), а его расчет выполняется через пропорцию.

Пример задачи 1: Расстояние между двумя населенными пунктами на карте равняется 6 см. Необходимо вычислить это расстояние на местности при условии, что масштаб равен 1:10 000.

Для решения составляется пропорция:

	На карте	На местности
Масштаб, см	1	10 000
Расстояние, см	6	Х

Х = 6 × 10 000 = 60 000 см = 600 м.

Ответ: 600 м.

Пример задачи 2: Расстояние между пунктом А и пунктом В составляет 600 км. Какой масштаб необходимо применить, чтобы на карте это расстояние равнялось 15 см?

Для начала переводим расстояние в см: 600 км = 60000000 см.

60000000 : 15 = 4000000

Ответ: масштаб 1:4000000.

В фотографии

Фотографы понимают под этим понятием отношение линейных размеров объекта к размерам его проекции на фотопленке или матрице. В фотосъемке используется широкий диапазон масштабов: от самых крупных до самых мелких.

Макрофотография — это съемка в размере 1 к 1 и крупнее. Но вследствие появления компактных цифровых фотоаппаратов, а также по причине совершенствования камер мобильных телефонов этот термин стал применяться по отношению к съемке объектов, расположенных на расстоянии менее 50 см от объектива.

Важную роль масштаб играет в композиции фотоизображения. Эта категория способна приукрасить произведение искусства, или, напротив, сделать его тяжелым для восприятия. Его необходимо правильно подобрать, избежать ошибок, и тогда сохранится целостность композиции и задумка автора.

Масштабность основывается на сравнении реальных размеров объекта с нашими представлениями о его величине. Например, велосипед, стоящий на дороге среди машин, кажется маленьким. Но если занести его в квартиру, то он будет восприниматься как большой объект.

В черчении

При проектировании и работе с чертежами применяются масштабы, утвержденные ГОСТом. В этой области выделяют 5 видов этой масштабирования:

1. Натуральный (1:1). Он удобен в использовании и позволяет легко сориентироваться в размерах.
2. Масштаб уменьшения (1:2, 1:25, 1:100 и др.). Применяется в тех случаях, когда необходимо изобразить большую деталь или производственный станок.
3. Особый масштаб уменьшения. Он используется при проектировании крупных объектов (небоскребов, мостов). Такой тип масштаба вычисляют по формуле: 1:10n, 1:(2×10n), где n — целое число.
4. Масштаб увеличения (2:1, 4:1, 10:1 и др.). Используется для наглядного изображения мелких деталей.
5. Особый масштаб увеличения. Вычисляется по обратной формуле: (10× n):1, где n также является целым числом. Применяется для деталей самого маленького и даже микроскопического размера.

Эта величина обязательно прописывается на каждом чертеже в отведенном для этого разделе основной надписи. Если на одном листе изображены чертежи, выполненные в разных масштабах, то значение прописывается отдельно под каждым. Даже если проект выполняется в естественную величину, то есть 1 к 1, то масштаб все равно на чертеже должен быть указан.

Что означает масштаб 1 к 30000000?

Перевод численного масштаба в именованный — Так как длины линий на местности принято измерять в метрах, а на картах и планах — в сантиметрах, то масштабы удобней всего выражать в словесной форме, например: в одном сантиметре 100 метров. Это соответствует численному масштабу 1:10 000.

Поскольку 1 метр равняется 100 сантиметрам, то число метров на местности, содержащееся в 1 см на карте, легко определяется путем деления знаменателя численного масштаба на 100. Или на 100 000 — для перевода в км. То есть, численный масштаб 1:30 000 означает, что в 1 см на карте 300 метров (30 000/100).

Читать подробнее: Переведите численный масштаб 1:30000 в именованный?

Что значит масштаб 1 к 20000000?

1 км = 1000 м.1 м = 100 см. Таким образом, масштаб карты в километрах будет равен: 20000000 / (1000 * 100) = 20000000 / 100000 = 200 километров в 1 см карты.

Что значит масштаб 1 к 10000000?

Задан масштаб 1:10000000. Постараемся не ошибиться с количеством нулей, их семь. Для перевода в именованный масштаб вспомним, что в метре 100 сантиметров, а в километре 1000 метров. Если в 1 сантиметре 10 000 000 сантиметров, значит в 1 сантиметре 100 000 метров (на два нуля меньше), и, наконец, в 1 сантиметре 100 километров (еще на три нуля меньше).

Как определить масштаб на уже готовом чертеже

Очень часто людям, работающим в промышленной или строительной отраслях, студентам технических ВУЗов приходится работать с чужими чертежами.

Нужно научиться определять масштаб на чужих чертежах

Предоставим алгоритм, который поможет быстро справляться с данной задачей:

1. Ознакомиться с основной надписью чертежа, там должен быть указан масштаб. Располагается он в нижнем углу изображения справа. Если масштаб обозначен, дальнейшие действия данного алгоритма выполнять не придется, в противном случае придется засучить рукава и определить соотношение размеров самостоятельно. Для самостоятельных расчетов предлагаем инструкцию, отображенную в следующих пунктах.
2. Определить, что именно изображено в графическом документе, узнать реальные размеры объекта.
3. Если деталь имеется под рукой, а габариты ее неизвестны, их нужно измерить самостоятельно. Для этого применяются рулетка, штангенциркуль, линейка и другие инструменты.
4. На чертеже нужно определить, в каком разрезе изображена деталь.
5. На графических изображениях найти тот вид объекта, где прописаны габаритные параметры. На изображении такого вида должна быть размерная линия (она имеет стрелки на концах и указание размеров по середине). К размерной линии нужно приложить рулетку или линейку и определить числовое значение.
6. Сравнить полученные в ходе измерений результаты (результат самостоятельного измерения делим на число, указанное на размерной линии, например самостоятельное измерение дало показатель – «27», на линии написано «3», значит масштаб увеличен в 9 раз).

Этот алгоритм поможет научиться определять масштаб изображений.

Масштабы чертежей ГОСТ

Благодаря техническому прогрессу было создано множество программ, призванных облегчить процесс работы над чертежами.

Однако даже самые сложные и многофункциональные программы не могут полностью заменить человека, и потому остается множество задач, которые приходится решать самостоятельно. Так, достаточно много вопросов возникает, когда необходимо выяснить масштабы чертежей.

ГОСТ достаточно строго регламентирует все, что имеется на чертежах, включая масштабные параметры, условные обозначения и т.п. Однако теоретические познания не всегда помогают разобраться на практике.

Какие бывают масштабы чертежей?

ГОСТ говорит нам о том, что существует несколько видов масштабов: в натуральную величину, масштаб увеличения и масштаб уменьшения. Нюанс заключается в том, что при создании чертежей масштабы нельзя выбирать по своему усмотрению, они должны точно соответствовать заданным ГОСТом параметрам:

1. Натуральная величина — 1:1 является наиболее удобной, поскольку сразу дает четкое представление о размере объекта.
2. Масштаб уменьшения — 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25 и так далее, используется в случае необходимости изобразить на чертеже крупный объект, например большой станок или деталь.
3. Масштаб увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1 и так далее, применяется в тех случаях, когда речь идет о маленькой детали, например часовом механизме, болте или гайке.
4. Особые масштабы уменьшения вычисляются по формуле 1:10n; 1:(2х10n); 1:(5х10n), которые используются для изображения особо крупных объектов, например зданий или мостов.
5. Особые масштабы увеличения можно вычислить по формуле (10хn):1, где n — целое число. Такие масштабы используются для самых мелких и даже микроскопических деталей.

Как правильно указывать масштабы чертежей?

ГОСТом предусмотрено обозначение масштаба изображенных на чертежах элементов. Для этого используется специальная область в правом нижнем углу, которая, как правило, специально обозначается. Если же графа не имеет наименования, тогда перед цифровыми значениями значится буква «М», например, M 1:1; М 1:2; М 2:1 и так далее.

Важно помнить о том, что если вы выполняете рабочий чертеж типовой детали, тогда масштаб не указывается, а в графе ставится прочерк. Если вы составляете чертеж детали в масштабе увеличения, то для того, чтобы представлять себе реальный размер детали, допускается изображение детали в верхнем левом углу в масштабе 1:1, причем размеры для такого изображения указывать не нужно

Если вы составляете чертеж детали в масштабе увеличения, то для того, чтобы представлять себе реальный размер детали, допускается изображение детали в верхнем левом углу в масштабе 1:1, причем размеры для такого изображения указывать не нужно

Если вы составляете чертеж детали в масштабе увеличения, то для того, чтобы представлять себе реальный размер детали, допускается изображение детали в верхнем левом углу в масштабе 1:1, причем размеры для такого изображения указывать не нужно.

Размеры и масштабы

Конечно, различные значения иногда могут ввести в заблуждение, однако на самом деле все очень просто. Так, если вы видите, что указан масштаб 1:100, то деталь будет в 100 раз больше своего изображения.

И наоборот, если масштаб составляет 100:1, то деталь будет в 100 раз меньше. Для того, чтобы избежать ненужной путаницы, все размеры на чертежах необходимо указывать только в натуральную величину, вне зависимости от масштаба.

Таким образом, указание полученных в результате масштабирования размеров является грубой ошибкой.

Мы понимаем, что масштабы чертежей ГОСТ прописывает достаточно строго и несоблюдение стандартов может привести к тому, что вам придется переделывать весь чертеж. При этом иногда вычислить необходимый масштаб достаточно сложно.

Если вы не уверены в своих силах и сомневаетесь в том, что вы сможете провести необходимые вычисления правильно, вы всегда можете прибегнуть к помощи специалистов нашей компании. Наши специалисты имеют большой опыт в составлении различных чертежей согласно всем существующим ГОСТам.

Они легко нарисуют деталь или объект любого размера, от самых маленьких до огромных.

Масштаб в моделизме

Для каждого вида масштабного (стендового) моделизма определены масштабные ряды, состоящие из нескольких масштабов разной степени уменьшения, причём для разных видов моделизма
(авиамоделизм, судомоделизм, железнодорожный, автомобильный, военной техники) определены свои, исторически сложившиеся, масштабные ряды, которые обычно не пересекаются.

Масштаб в моделизме исчисляется по формуле:

L / М = Х

Где:
L — параметр оригинала,
М — требуемый масштаб,
Х — искомое значение

Например:

При масштабе 1/72, и параметре оригинала 7500 мм, решение будет выглядеть;

7500 мм / 72 = 104,1 мм.

Полученное значение 104,1 мм, есть искомое значение при масштабе 1/72.

Определение прямоугольных координат точек

На топографических планах наносится координатная сетка, образующая квадраты со сторонами 10 см. Вертикальные линии сетки параллельны оси абсцисс, а горизонтальные — оси ординат. Координаты вершин квадратов координатной сетки подписываются.
Для быстрого нахождения какой-нибудь точки на топографическом плане указывают нижний левый угол соответствующего квадрата сетки координат.

Пример: запись 79,2 означает, что абсцисса линии сетки Х = 79,2 км, т.е. отстоит по оси Х от начала координат на 79200 м. Запись 66,2 означает, что ордината линии сетки Y = 66,2 км, т.е. отстоит по оси У от начала координат на 66200 м.

Для быстрого нахождения какой-нибудь точки на топографическом плане указывают нижний левый угол соответствующего квадрата сетки координат.

Пример: пользуясь координатной сеткой, циркулем и поперечным масштабом, по топографическому плану можно определить прямоугольные координаты точки А (рис. 4), находящейся в квадрате 79,2 – 66,2. Необходимо помнить, что абсциссы возрастают к северу, а ординаты — к востоку.

Сначала записывают в метрах абсциссу Х (южной) линии квадрата, в котором находится точка А, т.е. Х(южной линии сетки) =79200,0 м. Циркулем и поперечным масштабом определяют расстояние Δх = Y(а)-Y(А) также в метрах с точностью масштаба. Полученную величину Δх=64,8 м прибавляют к абсциссе нижней (южной) линии квадрата Х(южной линии сетки) =79200,0 м и находят абсциссу точки А: Х(А) = 79200,0 + 64,8 = 79264,8 м.

Рис.4

Процесс определения масштаба карты

Существует несколько способов определения масштаба карты. Наиболее распространенными из них являются:

1. Изучение номенклатуры
2. Использование масштабной линейки
3. Применение геодезических методов

Первый способ, изучение номенклатуры, основан на информации, приведенной на самой карте. Обычно масштаб указывается в правом нижнем углу карты. Он может быть представлен числом или некоторыми символами. Например, 1:50 000 или 1 см – 500 м. Если на карте есть несколько масштабов, следует выбрать наиболее подходящий для решаемой задачи.

Второй способ – использование масштабной линейки, которая также может быть указана на карте. Масштабная линейка представляет собой отрезок, разделенный на равные части, каждая из которых соответствует определенному расстоянию на местности. Путем сравнения ее с реальным объектом можно определить масштаб карты.

Третий способ – применение геодезических методов. Этот способ требует особых навыков и средств, и его применение может быть оправдано только в особых случаях, когда точность определения масштаба играет ключевую роль.

Определение масштаба карты – важное умение для топографов и геодезистов. Правильное определение масштаба позволяет более эффективно использовать топографические карты при работе в различных областях, таких как геология, геодезия, строительство и туризм

Масштабы чертежей ГОСТ

Благодаря техническому прогрессу было создано множество программ, призванных облегчить процесс работы над чертежами.

Однако даже самые сложные и многофункциональные программы не могут полностью заменить человека, и потому остается множество задач, которые приходится решать самостоятельно. Так, достаточно много вопросов возникает, когда необходимо выяснить масштабы чертежей.

ГОСТ достаточно строго регламентирует все, что имеется на чертежах, включая масштабные параметры, условные обозначения и т.п. Однако теоретические познания не всегда помогают разобраться на практике.

Какие бывают масштабы чертежей?

ГОСТ говорит нам о том, что существует несколько видов масштабов: в натуральную величину, масштаб увеличения и масштаб уменьшения. Нюанс заключается в том, что при создании чертежей масштабы нельзя выбирать по своему усмотрению, они должны точно соответствовать заданным ГОСТом параметрам:

1. Натуральная величина — 1:1 является наиболее удобной, поскольку сразу дает четкое представление о размере объекта.
2. Масштаб уменьшения — 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25 и так далее, используется в случае необходимости изобразить на чертеже крупный объект, например большой станок или деталь.
3. Масштаб увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1 и так далее, применяется в тех случаях, когда речь идет о маленькой детали, например часовом механизме, болте или гайке.
4. Особые масштабы уменьшения вычисляются по формуле 1:10n; 1:(2х10n); 1:(5х10n), которые используются для изображения особо крупных объектов, например зданий или мостов.
5. Особые масштабы увеличения можно вычислить по формуле (10хn):1, где n — целое число. Такие масштабы используются для самых мелких и даже микроскопических деталей.

Как правильно указывать масштабы чертежей?

ГОСТом предусмотрено обозначение масштаба изображенных на чертежах элементов. Для этого используется специальная область в правом нижнем углу, которая, как правило, специально обозначается. Если же графа не имеет наименования, тогда перед цифровыми значениями значится буква «М», например, M 1:1; М 1:2; М 2:1 и так далее.

Важно помнить о том, что если вы выполняете рабочий чертеж типовой детали, тогда масштаб не указывается, а в графе ставится прочерк. Если вы составляете чертеж детали в масштабе увеличения, то для того, чтобы представлять себе реальный размер детали, допускается изображение детали в верхнем левом углу в масштабе 1:1, причем размеры для такого изображения указывать не нужно. Если вы составляете чертеж детали в масштабе увеличения, то для того, чтобы представлять себе реальный размер детали, допускается изображение детали в верхнем левом углу в масштабе 1:1, причем размеры для такого изображения указывать не нужно

Если вы составляете чертеж детали в масштабе увеличения, то для того, чтобы представлять себе реальный размер детали, допускается изображение детали в верхнем левом углу в масштабе 1:1, причем размеры для такого изображения указывать не нужно.

Размеры и масштабы

Конечно, различные значения иногда могут ввести в заблуждение, однако на самом деле все очень просто. Так, если вы видите, что указан масштаб 1:100, то деталь будет в 100 раз больше своего изображения.

И наоборот, если масштаб составляет 100:1, то деталь будет в 100 раз меньше. Для того, чтобы избежать ненужной путаницы, все размеры на чертежах необходимо указывать только в натуральную величину, вне зависимости от масштаба.

Таким образом, указание полученных в результате масштабирования размеров является грубой ошибкой.

Совет

Мы понимаем, что масштабы чертежей ГОСТ прописывает достаточно строго и несоблюдение стандартов может привести к тому, что вам придется переделывать весь чертеж. При этом иногда вычислить необходимый масштаб достаточно сложно.

Если вы не уверены в своих силах и сомневаетесь в том, что вы сможете провести необходимые вычисления правильно, вы всегда можете прибегнуть к помощи специалистов нашей компании. Наши специалисты имеют большой опыт в составлении различных чертежей согласно всем существующим ГОСТам.

Они легко нарисуют деталь или объект любого размера, от самых маленьких до огромных.

Поперечный масштаб

Основание AB нормального поперечного масштаба равно, как и в линейном масштабе, также 2 см. Наименьшее деление основания равно CD =1/10 АВ= 2мм. Наименьшее деление поперечного масштаба равно cd = 1/10 CD =1/100 АВ = 0,2мм (что следует из подобия треугольника BCD и треугольника Bcd).

Таким образом, для численного масштаба 1:2000 основание поперечного масштаба будет соответствовать 40 м, наименьшее деление основания (1/10 основания) равно 4 м, а наименьшее деление масштаба 1/100 АВ равно 0,4 м.

Пример: отрезок ав (рис. 2), взятый с плана масштаба 1:2000, соответствует на местности 137,6 м (3 основания поперечного масштаба (3х40=120 м), 4 наименьших деления основания (4х4=16 м) и 4 наименьших деления масштаба (0.4х4=1.6 м), т.е. 120+16+1.6=137.6 м) .

Остановимся на одной из важнейших характеристик понятия «масштаб».

Точностью масштаба называется горизонтальный отрезок на местности, который соответствует величине 0,1 мм на плане данного масштаба. Эта характеристика зависит от разрешающей способности невооруженного человеческого глаза, которая (разрешающая способность) позволяет рассмотреть минимальное расстояние на топографическом плане в 0.1мм. На местности эта величина будет уже равна 0.1 мм х М, где М – знаменатель масштаба.

Рис.2

Поперечный масштаб, в частности, позволяет измерить длину линии на плане (карте) масштаба 1:2000 именно с точностью данного масштаба.

Пример: в 1 мм плана 1:2000 содержится 2000 мм местности, а в 0,1мм, соответственно, 0,1 x М (мм) = 0.1 х 2000 мм = 200 мм = 20 см, т.е. 0,2 м.

Поэтому при измерении (построении) на плане длины линии ее значение следует округлить с точностью масштаба. Пример: при измерении (построении) линии длиной 58,37 м (рис. 3), ее значение в масштабе 1:2000 (с точностью масштаба 0,2 м) округляется до 58,4 м, а в масштабе 1:500 (точность масштаба 0,05 м) – длина линии округляется уже до 58,35 м.

Виды написания масштаба

В топографии принято указывать масштаб тремя способами.

Численный

Численный масштаб относится к самому распространенному виду, применяемому на топографических картах и различных планах. Пишется он в виде: 1:10000, где в числителе единица, а в знаменателе число, указывающее во сколько раз уменьшили реальный объект для указания его на карте. При масштабе 1: 10000 уменьшение будет в 10 тысяч раз.

Обозначение масштаба на карте

Стандартные масштабы:

Для карт	1:1000000, 1:500000, 1:300000, 1:200000, 1:100000, 1:50000, 1: 25000, 1:10000
Для планов	1:5000, 1:2000, 1:1000, 1:500

Запомнить нужно, что чем больше цифра после дроби, тем более мелко изображен объект.

Словесный

Словесный масштаб введен для удобства пользователей. Дело в том, что на топографических материалах измерения проводятся в см, но это неудобно людям, которые, говоря о расстояниях, обычно подразумевают метры или километры. Поэтому рядом с числовым может быть написан словесный масштаб. Например, так:

• 1 : 1 000 в 1 см – 10 м,
• 1 : 20 000 в 1 см – 200 м,
• 1 : 5 000 000 в 1 см – 50 км,
• 1 : 75 000 000 в 1 см – 750 км.

Линейный

Дополнительно к числовому, может быть указан линейный масштаб. Он позволяет определить расстояние на карте или наоборот нанести линию на карту без числовых измерений.

Пример линейного масштаба

Линейный масштаб — это линия, которая делится по всей длине на одинаковые отрезки (обычно они равны 2 см). Справа от отметки «0» у каждой части отрезков указывается расстояние (оно вычисляется согласно существующему масштабу). Слева от нуля также отложен отрезок с более мелкими делениями (обычно их 10).

Чтобы узнать расстояние на карте прикладываем к точке А и точке Б циркуль. Затем полученный раствор переносим на линейный масштаб, чтобы определить расстояние в метрах или километрах. Справа от нуля устанавливаем конец циркуля на полное значение отрезка, а вторым концом слева от нуля смотрим полученное значение из мелких делений. Объединив эти два значения, получаем реальное расстояние на местности.

LКарты и компас это азы ориентирования на местности. Как пользоваться компасом, вы узнаете из статьи: Ориентирование по компасу в походе – необходимая азбука для туриста-пешеходника

Виды масштабов

Масштаб показывают на картах и чертежах с помощью чисел либо графически. Соответственно, выделяется несколько их видов.

Численный масштаб имеет вид дроби. Он наиболее распространен в картографии. Такое обозначение многие из нас видели в нижней части топографической карты или плана местности. Численный масштаб карты имеет следующий вид (к примеру): 1:100 000. Это значит, что реальная длина отрезка на местности в 100 000 раз больше, чем его длина на данной карте.

Именованный масштаб используется тогда, когда необходимо узнать, чему равен масштаб карты. Его также довольно часто указывают на географических картах. Он имеет такой вид: в 1 см — 1 км.

Линейный масштаб — это уже графический тип масштаба. Он являет собой линейку, которая разделена на графы соответствующих размеров. На фото выше представлен данный вид масштаба.

Поперечный масштаб — это более усложненный вариант графического вида. Он используется для максимально точных измерений, и его можно встретить на более серьезных картах.

Как правильно пользоваться масштабом карты? Предположим, вам необходимо по конкретной карте узнать реальное расстояние между селами А и В. При этом вам дан такой масштаб: в 1 см — 0,5 км (или 1:50 000). Для этого нужно взять обычную линейку и измерить расстояние между двумя пунктами по карте. Затем полученную величину (предположим, это отрезок длиной в 5 сантиметров) следует умножить на 0,5 км, соответственно масштабу нашей карты. Таким образом, мы получим правильный ответ: расстояние между селом А и селом В составляет 2,5 километра.

Как считать масштаб 1 1000000?

Решение первой задачи —

• На карте, масштаб который равен 1 : 1000000, в 1 сантиметре карты отображается 1000000 сантиметров на местности.
• Поскольку в 1 метре — 100 сантиметров, а в 1 километре — 1000 метров, расстояние на местности составит:
• 1000000 / (1000 * 100) = 10 км.

Что значит масштаб 1 к 10000000?

Задан масштаб 1:10000000. Постараемся не ошибиться с количеством нулей, их семь. Для перевода в именованный масштаб вспомним, что в метре 100 сантиметров, а в километре 1000 метров. Если в 1 сантиметре 10 000 000 сантиметров, значит в 1 сантиметре 100 000 метров (на два нуля меньше), и, наконец, в 1 сантиметре 100 километров (еще на три нуля меньше).
