Схема листов карт масштаба 1 1000000
Система деления карты на отдельные листы называется разграфкой карты, а система обозначения (нумерации) листов — их номенклатурой.
Деление топографических карт на отдельные листы линиями меридианов и параллелей удобно тем, что рамки листов точно указывают положение на земном эллипсоиде участка местности, изображённого на данном листе, и его ориентировку относительно сторон горизонта.
Стандартные размеры листов карт различных масштабов указаны в таблице 1:
На местности соответствует
длине боковой рамки листа, км
Схема разграфки карты масштаба 1:1 000 000 показана на рис.1.
Рис.1. Разграфка и номенклатура листов карты масштаба 1:1 000 000.
Принцип разграфки карт остальных масштабов (более крупных) показан на рис.2,3.
Рис.2. Расположение, порядок нумерации и обозначения листов карт масштабов 1:50 000 – 1:500 000 на листе миллионной карты.

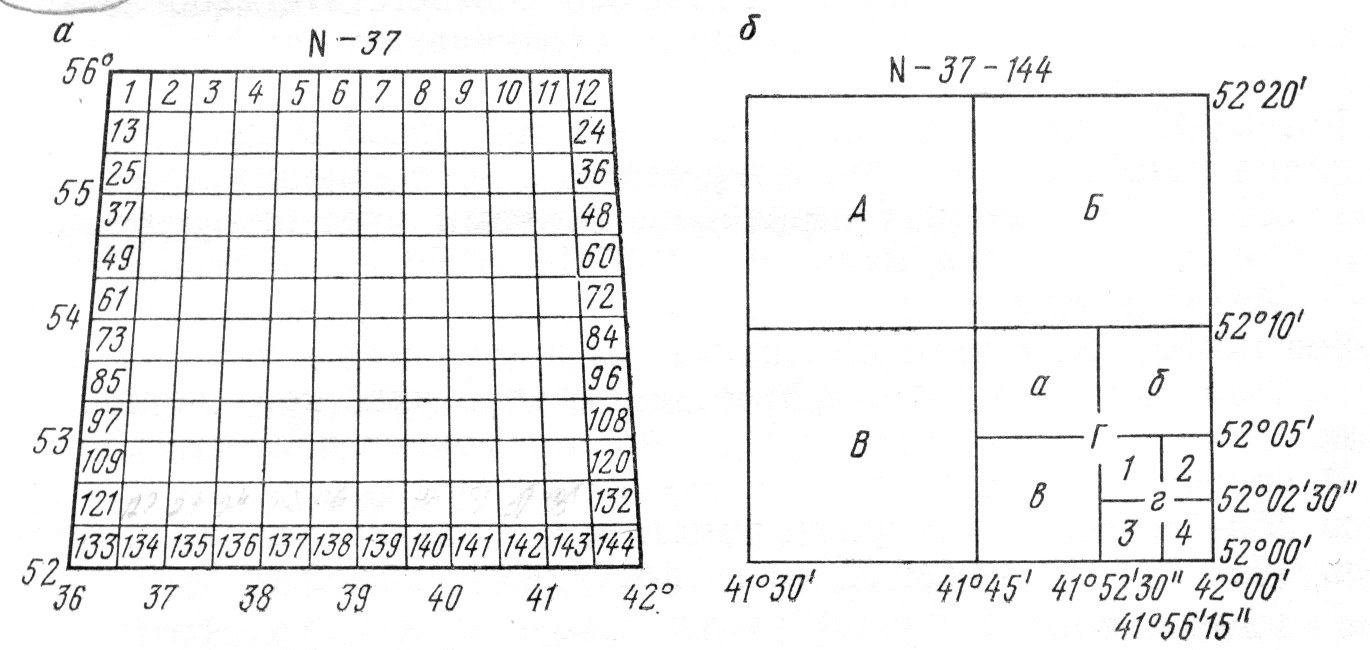

Рис.3. Разграфка и номенклатура листов карт масштаба 1:50 000 и 1:25 000.
Из таблицы 1 и этих рисунков видно, что листу миллионной карты соответствует целое число листов остальных масштабов, кратное четырём — 4 листа карты масштаба 1:500 000, 36 листов карты масштаба 1:200 000, 144 листа масштаба 1:100 000 и т.д.
В соответствии с этим установлена и номенклатура листов, единая для топографических карт всех масштабов. Номенклатура каждого листа указана над северной стороной его рамки.
В основу обозначения листов топографических карт любого масштаба положена номенклатура листов миллионной карты.
Ряды листов этой карты обозначаются заглавными буквами латинского алфавита (от А до V) и счёт их ведётся от экватора к полюсам. Колонны же листов нумеруются цифрами от 1 до 60. Счёт колонн ведётся от меридиана 180 градусов с запада на восток.
Номенклатура листа карты масштаба 1:1 000 000 слагается из указания ряда (буквы) и колонны (цифры), в пересечении которых он расположен, например, лист с г. Смоленск имеет номенклатуру N-36 (рис.1).
Колонны листов миллионной карты совпадают с шестиградусными координатными зонами, на которые разбивается поверхность земного эллипсоида при вычислении координат и составлении карт в проекции Гаусса. Различие заключается лишь в их нумерации: так как счёт координатных зон ведётся от нулевого (Гринвичского) меридиана, а счёт колонн листов миллионной карты от меридиана 180 градусов, то номер зоны отличается от номера колонны на 30. Поэтому, зная номенклатуру листа карты, легко определить, к какой зоне он относится. Например, лист М-35 расположен в 5-й зоне (35-30), а лист К-29 — в 59-й зоне (29+30).
Номенклатура листов карт масштабов 1:100 000 – 1:500 000 слагается из номенклатуры соответствующего листа миллионной карты с добавлением к ней цифры (цифр) или буквы, указывающей расположение на нём данного листа.
Как видно из рис.2, счёт листов всех масштабов ведётся слева направо и сверху вниз, при этом:
— листы масштаба 1:500 000 (4 листа) обозначаются русскими прописными буквами А, Б, В, Г. Следовательно, если номенклатура листа миллионной карты будет, например, N-36, то лист масштаба 1:500 000 с г. Поленск имеет номенклатуру N-36-А (рис.2);
— листы масштаба 1:200 000 (36 листов) обозначаются римскими цифрами от I до ХХХVI. Таким образом, номенклатура листа с г. Поленск будет N-36-IХ;
— листы масштаба 1:100 000 нумеруются цифрами от 1 до 144. Например, лист с г. Поленск имеет номенклатуру N-36-41.
Листу карты масштаба 1:100 000 соответствуют 4 листа масштаба 1:50 000, обозначаемые русскими прописными буквами «А, Б, В, Г», а листу масштаба 1:50 000 — 4 листа карты 1:25 000, которые обозначаются строчными буквами русского алфавита «а, б, в, г» (рис.3).
В соответствии с этим номенклатура листов карты 1:50 000 слагается из номенклатуры листа масштаба 1:100 000, а листов карты 1:25 000 — из номенклатуры листа масштаба 1:50 000 с присоединением к ней буквы, указывающей данный лист. Например, N-36-41-В обозначает лист масштаба 1:50 000, а N-36-41-В-а — лист масштаба 1:25 000 с г. Поленск (рис.3).
Правила и порядок образования топографических карт всех масштабов приведены в таблице 2:
Секретность
Топографические карты территории России до масштаба 1:50 000 включительно являются секретными, топографические карты масштаба 1:100 000 — предназначены для служебного пользования (ДСП), мельче масштаба 1:100 000 — являются несекретными.
При этом, после 1991 года секретные карты всей территории СССР, хранившиеся в штабах военных округов, расположенных за пределами России, появились в свободной продаже. Поскольку у руководства, например, Украины или Беларуси нет необходимости соблюдать секретность карт иностранных территорий.
Проблема существующей секретности на карты остро проявилась в феврале 2005 года в связи с запуском проекта Google Maps, позволяющего любому желающему пользоваться цветными космическими снимками высокого разрешения (до нескольких метров), хотя в России любой космический снимок с разрешением точнее 10 метров считается секретным и требует заказа в ФСБ процедуры рассекречивания.
В других странах данная проблема разрешена тем, что применяется не площадная, а объектовая секретность. При объектной секретности запрещается свободное распространение крупномасштабных топографических карт и снимков строго определённых объектов, например, районов военных действий, военных баз и полигонов, стоянок военных кораблей. Для этого разработана методика создания топографических карт и планов любых масштабов, не имеющих грифа секретности и предназначенных для открытого пользования.
Промышленные, сельскохозяйственные и социально-культурные объекты
28. К промышленным,
сельскохозяйственным и социально-культурным объектам, показываемым
на топографических картах, относятся:
— заводы, фабрики, электростанции;
— аэродромы, гидроаэродромы, посадочные площадки;
— нефтепромыслы, нефтяные и газовые вышки и скважины, шахты,
штольни, рудники, места открытых разработок полезных ископаемых
(карьеры), торфоразработки, соляные разработки, отвалы выработанных
пород (терриконы);
— наземные и подземные нефтепроводы, газопроводы,
продуктопроводы;
— склады горючего, газгольдеры, бензоколонки и заправочные
станции;
— воздушные линии электропередачи, трансформаторные будки;
— элеваторы, лесопильни, мельницы, дистилляционные башни;
— хозяйственные постройки пунктов механизации, мастерских,
совхозов, колхозов, леспромхозов;
— конторы лесничеств и дорожно-эксплуатационных участков, дома
лесников, рыбные промыслы;
— радиостанции, телефонные станции, радио- и телевизионные
мачты, телеграфные и радиотелеграфные конторы и отделения, линии
связи, подводные и подземные кабели;
— метеорологические станции;
— школы, больницы, санатории, стадионы, мемориалы, памятники,
монументы, скульптурные фигуры, кладбища, братские могилы, здания и
сооружения культа и др.
29. На топографических картах
масштабов 1:25000 — 1:100000 указанные промышленные,
сельскохозяйственные и социально-культурные объекты показываются по
возможности в полном объеме, некоторые второстепенные объекты
внутри населенных пунктов могут не показываться. Линии
электропередачи, линии связи и радиотрансляции внутри населенных
пунктов, а также в полосе отвода железных и шоссейных дорог на
картах не показываются. Школы и больницы показываются, если они
расположены в населенных пунктах сельского типа; эти объекты в
поселках городского типа показываются только на карте масштаба
1:25000. Радиотелеграфные и телеграфные конторы и отделения связи
п
Опорные пункты
18. На топографических картах
масштабов 1:25000 — 1:100000 показываются пункты государственной
геодезической сети (ГГС) I, II, III и IV классов, точки съемочной
сети, закрепленные на местности центрами, а также марки и реперы
государственной нивелирной сети (за исключением стенных и
временных). На топографической карте масштаба 1:200000 — только
пункты ГГС I, II, III и IV классов.
На топографических картах не должно показываться больше 10
опорных пунктов на 1 кв. дм площади карты. При большем
количестве в первую очередь показываются опорные пункты высших
классов и те, которые показаны на картах более мелких масштабов.
Марки и реперы, при их расположении по нивелирному ходу чаще, чем
через 3 — 4 см (в масштабе карты), показываются с
отбором.
На топографической карте масштаба 1:500000 пункты ГГС
показываются лишь при картографировании малообжитых районов.
Условные знаки пунктов геодезической сети и точек съемочной
сети, закрепленных на местности, сопровождаются на картах подписями
отметок высот наружных центров, а условные знаки реперов —
подписями отметок высот головок реперов.
Точность подписей отметок высот опорных пунктов на картах
масштабов 1:25000 — 1:100000 — 0,1 м, а масштабов
1:200000 и 1:500000 — 1 м, при этом десятые доли
метра отбрасываются.
На картах масштабов 1:500000 (на обжитые районы) и 1:1000000
опорные пункты могут изображаться знаками отметок высот, если они
необходимы для характеристики рельефа.
Населенные пункты
24. На топографических картах
показываются следующие категории населенных пунктов:
— города,
— поселки городского типа (рабочие, курортные и прочие),
отнесенные официально к данной категории;
— поселки при промышленных предприятиях, железнодорожных
станциях, пристанях и т.п., не отнесенные официально к поселкам
городского типа;
— поселки сельского и дачного типа (станицы, села, деревни,
кишлаки, аулы, поселки совхозов и их отделений, дачные поселки в
окрестностях городов, не входящих в городскую черту, группы дворов
и отдельные дворы, постоянные стоянки юрт, чумов и т.п.).
25. При изображении населенных
пунктов необходимо с соответствующей масштабам карт полнотой и
подробностью отображать:
— относительную густоту расположения населенных пунктов на
местности;
— тип (категорию) населенных пунктов, их
политико-административное значение и принадлежность к
соответствующей градации по числу жителей;
— структуру населенных пунктов (характер планировки и застройки
с четким выделением магистральных и главных улиц и проездов, зданий
и сооружений, являющихся ориентирами);
— внешний контур, внутреннюю структуру населенных пунктов,
относительную плотность застройки, форму кварталов и их
ориентировку.
26. Населенные пункты изображаются на
картах с подразделением по числу жителей на следующие градации:
города с числом жителей:
1000000 и более
от 500000 до 1000000
от 100000 до 500000
от 50000 до 100000
от 10000 до 50000
от 2000 до 10000
менее 2000
поселки городского типа с числом жителей:
2000 и более
менее 2000
поселки, не отнесенные официально к поселкам городского типа, с
числом жителей:
1000 и более
от 100 до 1000
менее 100
поселки сельского и дачного типа с числом жителей:
1000 и более
от 500 до 1000
от 100 до 500
менее 100
отдельные дворы.
При картографировании районов с преобладанием
крупных населенных пунктов сельского и дачного типа возможно
выделение дополнительных
градаций населенных пунктов с числом жителей более 1000.
При переходе от карт более крупных масштабов к картам более
мелких масштабов отдельные градации населенных пунктов по типу
поселения и числу жителей могут обобщаться.
Политико-административное значение населенных пунктов
отображается на картах выделением столиц государств,
административных центров и населенных пунктов с расположенными в
них местными органами власти.
27. На картах масштабов 1:25000 —
1:200000 должны быть изображены, как правило, все населенные
пункты, имеющиеся на местности. Как исключение при
картографировании густонаселенных районов на картах масштабов
1:100000 и 1:200000 разрешается показывать отдельные населенные
пункты сельского типа с числом жителей менее 100 человек без
подписей их названий, а на карте масштаба 1:200000 вовсе их не
показывать.
На картах масштабов 1:500000 и 1:1000000 нагрузка изображениями
населенных пунктов устанавливается в зависимости от характера
района, густоты населенных пунктов, их величины, значения и
типа.
Примерные нормы нагрузки карт изображениями населенных пунктов
устанавливаются в соответствии со следующей таблицей:
|
Тип района по |
Количество насеченных пунктов на местности, |
Количество населенных пунктов, показываемых на 1 |
|
Густонаселенный |
более 375 |
120 — 140 |
|
Средненаселенный |
125 — 375 |
90 — 120 |
|
Слабонаселенный |
90 — 125 |
70 — 90 |
|
Редконаселенный |
60 — 90 |
60 — 70 |
|
Малообжитой |
менее 60 |
менее 60 |
Максимальная нагрузка карт изображениями населенных пунктов (до
140 на 1 кв. дм) применяется при картографировании равнинных
густонаселенных районов со средними и мелкими населенными
пунктами.
На карте масштаба 1:1000000 часть населенных пунктов (площадью в
масштабе карты менее 5 кв. мм) изображается пунсонами.
Отдельные жилые и нежилые строения показываются на картах
масштабов 1:200000 — 1:1000000, если они расположены в необжитых
районах (пустынных, горных, Крайнего Севера) и являются
единственными ориентирами.
Масштабы топографических карт и планов
Масштаб карты — это отношение длины отрезка на карте к его действительной длине на местности.
Масштаб (от немецкого — мера и Stab — палка) — отношение длины отрезка на карте, плане, аэро- или космическом снимке к его действительной длине на местности.
Численный масштаб — масштаб, выраженный в виде дроби, где числитель — единица, а знаменатель — число, показывающее во сколько раз уменьшено изображение.
Именованный (словесный) масштаб — вид масштаба, словесное указание того, какое расстояние на местности соответствует 1 см на карте, плане, снимке.
Линейный масштаб — вспомогательная мерная линейка, наносимая на карты для облегчения измерения расстояний.
Именованный масштаб выражается именованными числами, обозначающими длины взаимно соответствующих отрезков на карте и в натуре.
Например, в 1 сантиметре 5 километров (в 1 см 5 км).
Численный масштаб — масштаб, выраженный дробью, в которой: числитель равен единице, а знаменатель равен числу, показывающему во сколько раз уменьшены линейные размеры на карте.
Далее приведены численые маштабы карт и соответствующие им именованые масштабы.
Масштаб плана одинаков во всех его точках.
Масштаб карты в каждой точке имеет свое частное значение, зависящее от широты и долготы данной точки. Поэтому его строгой числовой характеристикой является частный масштаб — отношение длины бесконечно малого отрезка Д/ на карте к длине соответствующего бесконечно малого отрезка на поверхности эллипсоида земного шара. Однако при практических измерениях на карте используют ее главный масштаб.
