Проекции топографических карт: основные виды проекций

Принципиальная схема проекции

Принцип проекции топографических карт предполагает отображение трехмерной поверхности Земли на плоскость с сохранением основных географических свойств. Для этого используются различные математические методы, называемые проекциями.

Проекции могут быть конформными, то есть сохраняющими углы, или равноугольными, сохраняющими площади. Также, существуют равноплощадные и относительно равные проекции. Все они имеют свои особенности и область применения.

Принципиальная схема проекции состоит из следующих элементов:

Эллипсоид или геоид: модель Земли, аппроксимирующая её форму. В проекции используются различные модели, например, WGS 84 или PZ-90. Геоид является математической моделью, которая описывает форму Земли с учетом её гравитационного поля.
Географические координаты: система координат на поверхности геоида, представляющая собой градусы широты и долготы. Она позволяет однозначно задать точку на Земле.
Проекционная сетка: система параллелей и меридианов, которая используется для отображения поверхности Земли на плоскость. Сетка может быть геодезической или астрономической, в зависимости от метода проекции.
Центр проекции: точка, которую выбирают в качестве центра проекции. Вокруг этой точки происходит отображение поверхности Земли на плоскость.
Зона проекции: область на поверхности Земли, которая отображается на плоскость с помощью определенного метода проекции. Из-за растяжения искажения возникают в зонах, удаленных от центра проекции.

Принципиальная схема проекции является основой для создания топографических карт. Она позволяет визуализировать географическую информацию и использовать её для различных целей, таких как навигация, планирование маршрутов и анализ территорий.

Раздел 3: Классификация проекций топографических карт

1. Параметры проекции:

Этот тип классификации основан на параметрах, определяющих способ проецирования карты. В зависимости от этих параметров, проекции делятся на:

—

Цилиндрические проекции — в этом типе проекции меридианы и параллели изображаются в виде параллельных прямых, а точки пересечения меридианов и параллелей образуют прямоугольную сетку.

— Плоские проекции — в этом типе проекции поверхность Земли изображается на плоскости. Они имеют форму, которая либо касается поверхности Земли в одной точке (тангенциальные или азимутальные проекции), либо прижимается к поверхности Земли вдоль некоторой линии (цилиндрические проекции).

— Конические проекции — в этом типе проекции поверхность Земли изображается на поверхности конуса, который разворачивается и превращается в плоскость.

2. Получение проекции:

Это еще один способ классификации проекций, который основан на способе получения проекции карты. В зависимости от этого, проекции можно разделить на:

— Равноплощадные проекции — в этом типе проекции площадь объектов на карте сохраняется.

— Равноугольные проекции — в этом типе проекции углы между линиями на поверхности Земли и соответствующими линиями на карте сохраняются.

— Равновероятные проекции — в этом типе проекции соответствие между площадью объекта на поверхности Земли и его площадью на карте сохраняется.

3. Регион применения:

Этот тип классификации основан на регионе, для которого предназначена проекция. Некоторые проекции разработаны специально для определенного региона, чтобы обеспечить наиболее точное изображение этого региона.

Важно помнить, что каждая проекция имеет свои преимущества и недостатки, и выбор проекции должен быть основан на конкретных целях использования карты

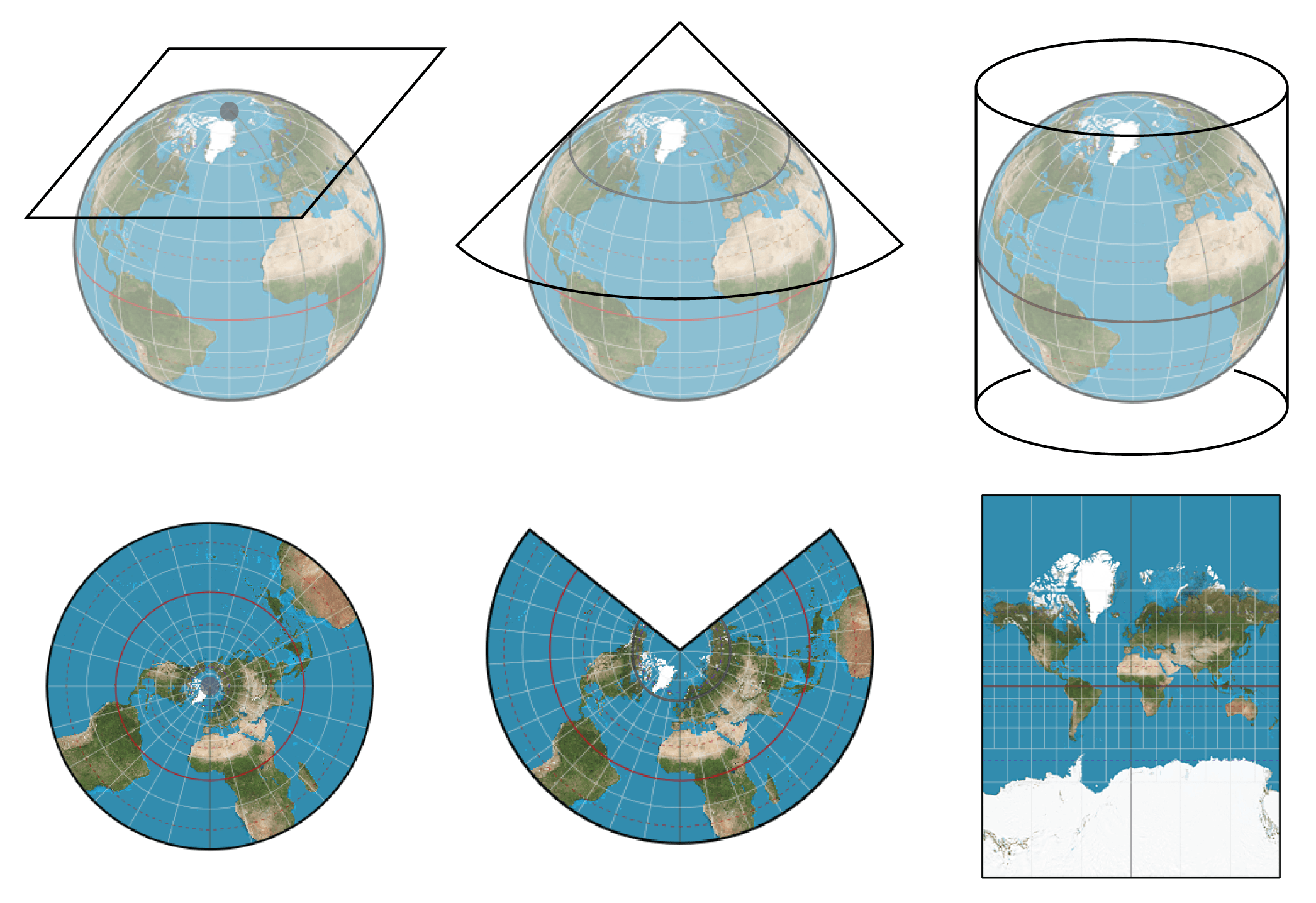

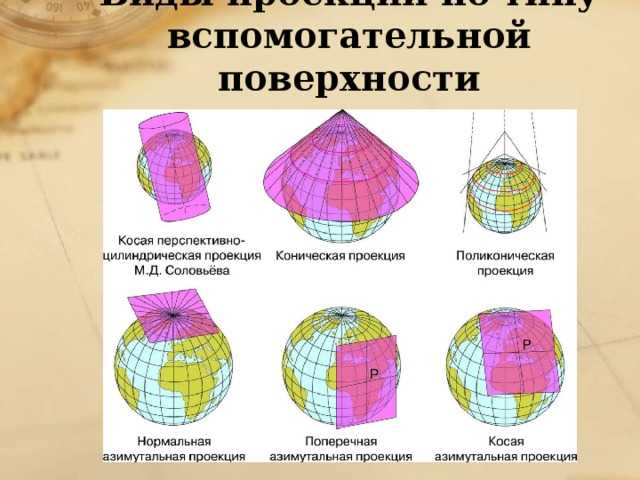

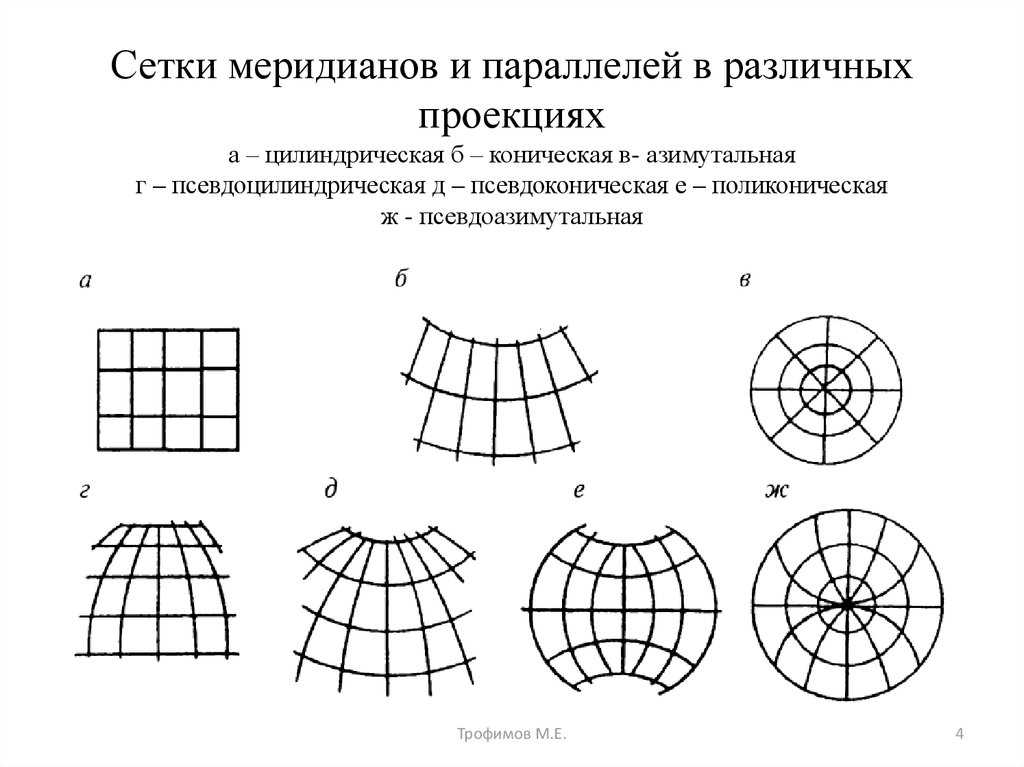

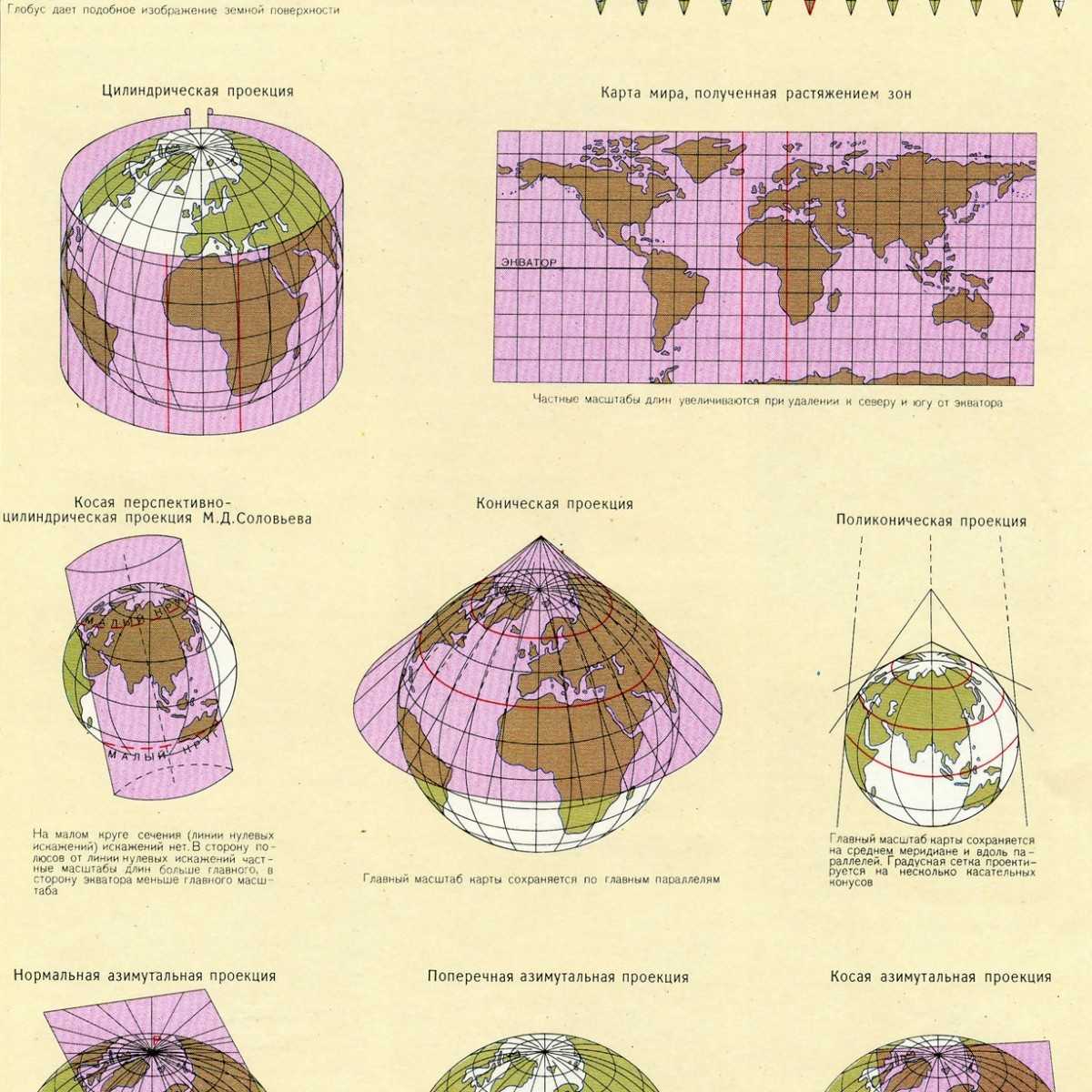

Типы проекций

Цилиндрическая проекция — основной тип проекции, где географическая сетка проецируется на цилиндр, который раскрывается на плоскость. Примеры цилиндрических проекций: Меркатора, Миллера, Ламберта. Цилиндрические проекции сохраняют длины меридианов и параллелей, но искажают форму и размеры территорий.

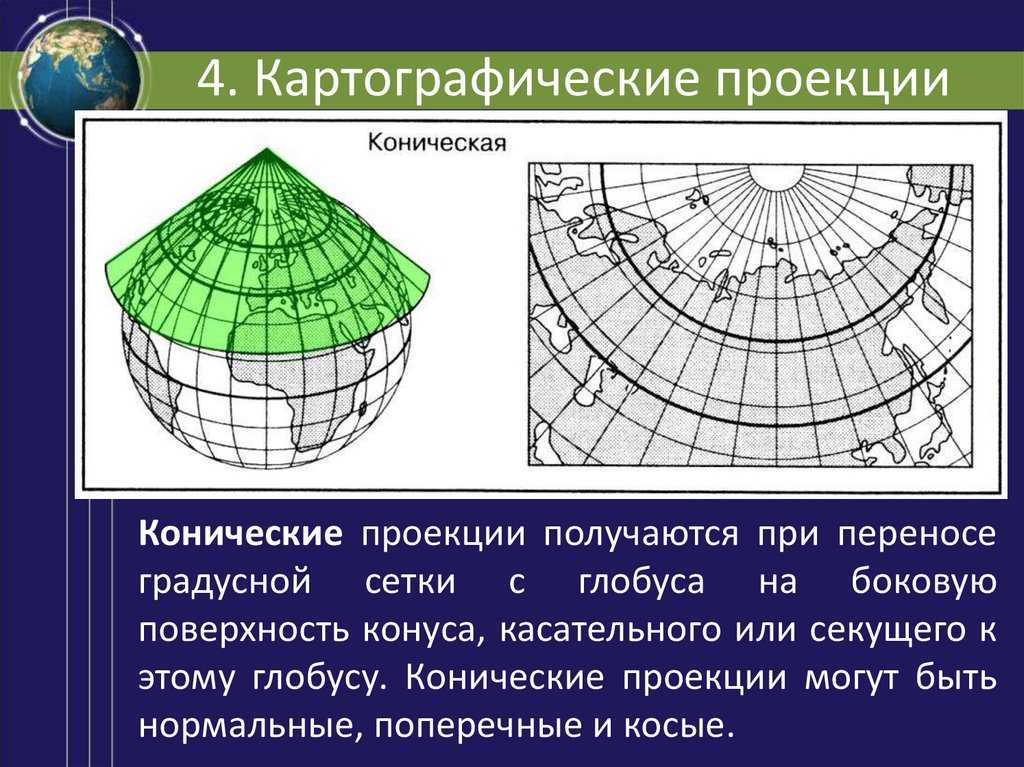

Коническая проекция — проекция, при которой сфера Земли проецируется на поверхность конуса. Примеры конических проекций: Ламберта равноугольная и равнополюсная, Альберса равнополюсная. Конические проекции искажают форму и размеры территорий, но сохраняют форму параллелей.

Плоская (азимутальная) проекция — тип проекции, при котором сфера Земли проецируется на плоскость. Примеры плоских проекций: гномоническая, стереографическая, азимутальная эквидистантная. Плоские проекции искажают форму, размеры и углы территорий, но сохраняют форму одной или нескольких параллелей.

Комбинированная проекция — проекция, которая комбинирует два или более типа проекций для более точного отображения территории. Примеры комбинированных проекций: Универсальная трансверсальная Меркатора (UTM), Североамериканская эквивалентная.

Градусная и километровые сетки карты. Зарамочное оформление

Сайт для студентов. Здесь Вы найдёте всё, что нужно для обучения

28.01.2019

Геодезия

Методические указания

Комментарии

5. ГРАДУСНАЯ И КИЛОМЕТРОВЫЕ СЕТКИ КАРТЫ. ЗАРАМОЧНОЕ ОФОРМЛЕНИЕ

Границами листов карт служат на севере и юге отрезки параллелей, а на западе и востоке — отрезки меридианов. Эти границы составляют внутреннюю рамку листа (трапеции). В углах внутренней рамки листа указывают их широты и долготы (рис.

Снаружи от внутренней рамки на расстоянии 8 мм проводится г р а д у с н а я р а м к а в виде двойной линии, разделенной по широте и долготе на части, кратные 1 . Для удобства чтения географических координат минутные интервалы попеременно через один закрашивают в черный цвет. За градусной рамкой листа вычерчивается он оформительская рамка. Между градусной и оформительской рамками нанесены точки, с помощью которых каждый минутный интервал разбит не І0-секундные интервалы.

Стороны квадратов этой сетки обычно выражаются целым числом километров.

В общем случае километровая сетка развернута относительно градусной сетки на величину сближения меридианов. Если лист карты находится в восточной части зоны, то километровая сетка развернута на восток относительно градусной сетки, и наоборот. Восточное сближение меридианов принято считать положительным, a западное — отрицательным.

Рис. 7. Градусная рамка и километровая сетка листа карты масштаба 1:25 000

Над оформительской рамкой указываются номенклатура листа карты и его название, соответствующее обычно названию наиболее крупного населенного пункта в данном районе, например,

M-37-З4-A-в (Михалин)

В северо-западном углу листа карты над оформительской рамкой указывают систему прямоугольных координат (Система координат 1942 г.

П=δ-γ

Внизу под оформительской рамкой посредине подписывается численный масштаб карты (например, I: 25 000), пояснительный масштаб (в l см 250 м) и вычерчивается линейный масштаб. Ниже линейного масштаба указываются высота сечении. рельефа и наименование принятой системы высот (Балтийская система высот). Справа от масштабов приводится график заложений.

К зарамочному оформлению, относятся также подписи номенклатуры соседних листов, которые выполняют в разрывах градусной рамки в середине каждой стороны, схема расположения соседних листов карты данного масштаба.

Обновлено: 28.01.2019 — 02:21

← Предыдущая запись

Следующая запись →

Используемые в России картографические проекции и системы координат

Картографические проекции решают задачу отображения почти круглой по
форме поверхности Земли на плоские листы карт. Так как Российская
Федерация занимает очень большую территорию, отобразить такую большую
часть Земли на плоскость без больших искажений невозможно. Привычный
образ карты России с веером расходящихся от полярной области меридианов
обычно основан на той или иной конической проекции. По типу искажений
проекции делятся на равноугольные (минимальные искажения углов),
равнопромежуточные (минимальные искажения длин), равновеликие
(минимальные искажения площадей).
Иногда страны и материки изображаются на карте в прямоугольной сетке
географических координат (широт и долгот). Такое изображение часто
практикуется в США, где почти нет высоких широт, в России же такой
списоб изображения почти не используется, так как высокоширотная часть
Сибири настолько искажается и растягивается, что не дает правильного
представления о ее размерах.
Самые мелкомасштабные из топографических карт, обеспечивающих достаточно
точное отображение Земли на плоскость — это карты масштаба 1 : 1 000
000. Лист карты имеет размер 4 градуса по широте (с юга на север) и 6
градусов по долготе (с запада на восток). Для северных широт, где
наблюдается сильное схождение меридианов, издаются сдвоенные и
счетверенные листы карт. Всю материковую часть России покрывает
приблизительно 140 номенклатурных листов топокарт масштаба 1 : 1 000
000. Топографические карты этого масштаба бывают в двух различных
проекциях — поликонической видоизмененной и Гаусса-Крюгера. Практическая
разница между этими проекциями при решении наших задач невелика. И в
той, и в другой проекции на карты нанесена градусная сетка с шагом 1
градус, в поликонической проекции меридианы являются прямыми линиями, а в
проекции Гаусса-Крюгера меридианы чуть заметно изогнуты.
Для карта более крупных масштабов у нас используется почти исключительно проекция Гаусса-Крюгера.

Система координат МГСК

МГСК — это Московская Городская Система Координат, в которой
выполнены все планы города и в которой все организации должны выполнять
работы по картографированию городских территорий, в частности, городских
лесопарков. МосГорГеоТрест (МГГТ) выполняет работы по картографированию
территории Москвы в этой системе координат в трех основных масштабах:
это план Москвы с домами в масштабе 1 : 10 000 (открытый), имеющий
цифровое исполнение, а также крупномасштабные (закрытые) планы масштабов
1 : 2 000 и 1 : 500.

МГСК является плоской прямоугольной системой координат,
появившейся, по-видимому, еще в XIX веке. Начало ее координат было
выбрано южнее и западнее города — в левом нижнем углу его плана, чтобы
значения координаты были положительными. Сейчас эта точка находится на
территории города юго-западнее комплекса университета на Воробьевых
горах. Координаты теперь могут быть уже и отрицательными, если точка
лежит в западной или южной части Москвы.

Номенклатура наиболее часто используемых при картографировании
лесопарков планов масштаба 1 : 2 000 состоит из буквы, показывающей
положение листа относительно начала координат, и двух цифр,
определяющих его координаты. Рамки планов города разграфлены в
прямоугольной системе координат, размер листа — 1000х1000 м. На листах
наносится прямоугольная сетка с шагом
200 м
в виде крестиков.

Точное соотношения МГСК и системы координат СК-42 является закрытой информацией, скорее всего, из коммерческих соображений.

Системы местных координат используются при картографировании и других городов России, хотя и без специальных названий.

Ссылки

Дополнить статью (статья слишком короткая либо содержит лишь словарное определение).
Найти и оформить в виде сносок ссылки на авторитетные источники, подтверждающие написанное.

Wikimedia Foundation . 2010 .

Смотреть что такое «Геоид» в других словарях:

ГЕОИД — истинная форма Земли; неправильное геометрическое тело, поверхность которого в каждой своей точке перпендикулярна к действительному направлению отвесной линии в этой точке. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское… … Морской словарь

Геоид — геометрически сложная поверхность равных значений потенциала силы тяжести, совпадающая с невозмущенной поверхностью Мирового океана и продолженная над континентами. Г. определяет фигуру Земли, он существенно отличается от физ. поверхности Земли,… … Геологическая энциклопедия

геоид — Фигура Земли, образованная уровенной поверхностью, совпадающей с поверхностью Мирового океана в состоянии полного покоя и равновесия и продолженной под материками. геоид Геометрически сложная поверхность с… … Справочник технического переводчика

ГЕОИД — (от гео. и греч. eidos вид) фигура Земли, ограниченная уровенной поверхностью, продолженной под континенты. Поверхность геоида отличается от физической поверхности Земли, на которой резко выражены горы и океанические впадины … Большой Энциклопедический словарь

ГЕОИД — ГЕОИД, геометрическая форма, которую теоретически должна иметь реальная поверхность Земли. В действительности Земля не шар, а имеет приблизительно эллиптическую форму, с выпуклостью в районе экватора и уплощением к полюсам. см. также ГЕОДЕЗИЯ … Научно-технический энциклопедический словарь

геоид — сущ., кол во синонимов: 1 • форма (79) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

геоид — а, м. géoïde m. нем. Geoid. Геод. сл. геогр. Фигура Земли, ограниченная поверхностью Мирового океана, мысленно продолженной внутри материков. Крысин 1998. Лекс. СИС 1954: гео/ид … Исторический словарь галлицизмов русского языка

геоид — Фигура Земли, образованная уровенной поверхностью, совпадающей с поверхностью Мирового океана (в состоянии покоя и равновесия) и продолженной под материками … Словарь по географии

геоид — 3.13 геоид: Уровенная поверхность, наилучшим образом аппроксимирующая уровень моря как в локальном, так и в глобальном случаях. Примечание Уровенная поверхность является эквипотенциальной поверхностью земного гравитационного поля, которая везде… … Словарь-справочник терминов нормативно-технической документации

Источник

7.3. Цилиндрическая поверхность

Цилиндрическая поверхность образуется движением прямой линии, которая в любом своём положении параллельна данному направлению и пересекает криволинейную направляющую (Рисунок 7.6).

Цилиндр – геометрическое тело, ограниченное замкнутой цилиндрической поверхностью и двумя параллельными плоскостями, пересекающими все образующие данной поверхности.

Взаимно параллельные плоские фигуры, ограниченные цилиндрической поверхностью, называются основаниями цилиндра.

Если нормальное сечение (плоскость сечения перпендикулярна образующим) имеет форму окружности, то цилиндрическая поверхность называется круговой.

Если образующие цилиндрической поверхности перпендикулярны к основаниям, то цилиндр называется прямым, в противном случае – наклонным.

Рассмотрим проецирование прямого кругового цилиндра и принадлежащей ему точки F.

Условимся, что фронтальная проекция точки F – невидима (Рисунок 7.6).

Рисунок 7.6 – Проецирование цилиндра на плоскости проекций

Горизонтальная и профильная проекции точки F будут видимы.

При определении видимости, образующие, которые находятся на части, обращённой к наблюдателю и обозначенной на π₁сплошной зелёной линией – на плоскости проекции π₂ видны, а которые находятся на части, обозначенной толстой штриховой линией – видны на π₃.

Пусть точка А на π₂видима (Рисунок 7.7). Тогда на π₁она будет видима, а на π₃ невидима.

Рисунок 7.7 – Эпюр прямого кругового цилиндра и принадлежащих ему точек

7.12. Пересечение конуса плоскостью

Рассмотрим пять возможных вариантов расположения плоскости относительно поверхности прямого кругового конуса. Пусть плоскость сечения перпендикулярна плоскости проекций π₂ (Рисунок 7.16).

Рисунок 7.16

Если плоскость проходит через вершину (1) – в сечении две образующие и прямая пересечения с плоскостью основания.
Если плоскость перпендикулярна оси вращения конуса (2) – в сечении окружность.
Если плоскость не параллельна ни одной образующей (пересекает все образующие (3)) – в сечении эллипс.
Если плоскость параллельна одной образующей конуса – в сечении парабола (на примере – плоскость сечения (4) параллельна крайней образующей конуса).
Если плоскость параллельна двум образующим (пересекает обе полости конической поверхности (5)) – в сечении гипербола (рисунок 7.17).

Рисунок 7.17. Плоскость сечения параллельна двум образующим конуса

Ниже, на моделях, представлены варианты положения секущей плоскости относительно поверхности конуса, при которых получаются сечения в виде эллипса, параболы и гиперболы.

Рисунок 7.18 – Сечение конической поверхности плоскостью (а — эллипс, б — парабола, в — гипербола)

Рассмотрим пример построения сечения конической поверхности плоскостью.

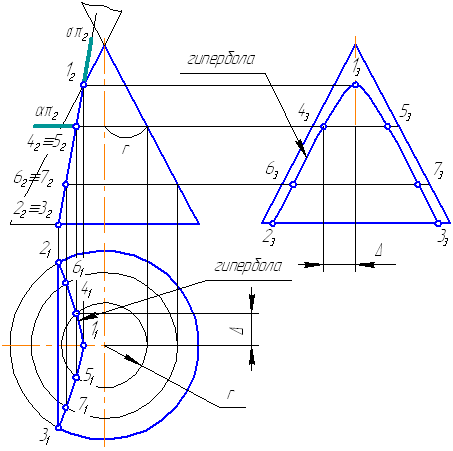

Рисунок 7.19 – Построение пересечения конической поверхности плоскостью

Пусть задана секущая проецирующая плоскость σ⊥π₂ (Рисунок 7.19). Если продлить коническую поверхность и проекцию плоскости, то видно, что плоскость пересекает вторую ветвь конической поверхности, следовательно, в сечении получится гипербола.

Построим характерные точки. Это точки, лежащие на крайних образующих и на окружности основания конуса (1, 2, 3). Их проекции строятся по линиям проекционной связи.
Для построения промежуточных точек, воспользуемся методом вспомогательных секущих плоскостей. Введём плоскость α⊥π₂ и перпендикулярно оси вращения, что даст в сечении окружность радиусом r. Строим эту окружность на π₁. Плоскость α пересекает и заданную плоскость сечения по прямой, проекции которой на π₁и π₃совпадают с линиями проекционной связи.
На пересечении этих двух сечений на плоскости проекций π₁ строим точки 4, 5. Профильные проекции этих точек строим по линии проекционной связи, откладывая расстояние от оси вращения конуса, равное Δ.
Аналогично строим точки 6, 7. Плавно соединим построенные точки, образуя гиперболу.
Обведём то, что осталось от конуса после такого среза с определением видимости. В нашем примере все проекции построенной кривой будут видимы.

На анимации ниже представлена последовательность построения пересечения конической поверхности плоскостью.

Лоцманские карты.

Предназначаются для вождения судов и проектирования гидротехнических сооружений на реках. Примерные масштабы карт и высота сечения изобат указаны в таблице. Лоцманские карты содержат подробные сведения о береговой линии, глубинах, подводных препятствиях, навигационных знаках.

Глубины показываются изобатами и отметками. Счет глубин ведется от уровня воды в межень. Лоцманская карта используется вместе с лоцией реки.

По материалам книги Справочник по военной топографии. А. М. Говорухин, А. М. Куприн, А. Н. Коваленко, М. В. Гамезо.

Открытие художественной школы сценарий
Охарактеризуйте роль экологических знаний для современного человека кратко и понятно
Должностная инструкция ответственного за профориентацию в школе
Мыслительные операции в психологии кратко
Обобщение опыта работы воспитателя доу для аттестации по нетрадиционному рисованию

Из чего состоит топографическая карта?

Топографическая карта представляет собой графическое изображение определенной территории с указанием ее основных особенностей и характеристик. Она включает в себя различные элементы, которые помогают ориентироваться и получать информацию о местности.

Основные составляющие топографической карты:

1. Географическое обозначение и название местности. На каждой карте указывается географическое положение, широта и долгота определенной области или места. Также на карте присутствует название городов, населенных пунктов, рек, озер и других объектов, чтобы облегчить поиск и ориентировку.

2. Горизонтальная система координат. Топографическая карта содержит сетку, которая разбивает территорию на квадраты или прямоугольники. Это помогает определить участки и расстояния на карте. Координатная сетка состоит из горизонтальных и вертикальных линий, которые помечаются числами (широтой и долготой), расстояниями или шкалой.

3. Контурная линия и рельеф. На карте присутствуют контурные линии, которые отображают высоты и формы рельефа местности. Они помогают оценить перепады высот и определить наличие холмов, гор, долин и других форм поверхности земли.

4. Водные объекты. На топографической карте присутствуют изображения и информация о реках, озерах, водопадах и других водоемах. Это позволяет оценить доступность и распределение водных ресурсов.

5. Транспортная инфраструктура. Топографическая карта также содержит информацию о дорогах, железных дорогах, мостах, аэропортах и других элементах транспортной инфраструктуры. Это помогает ориентироваться и планировать маршруты передвижения.

6. Населенные пункты и объекты социальной инфраструктуры. На карте указываются города, поселки, села и другие населенные пункты, а также объекты социальной инфраструктуры, такие как школы, больницы, магазины и другие учреждения.

7. Прочая информация. Топографическая карта может содержать и другую информацию, включая границы административных единиц, природные резерваты, индустриальные зоны и другие объекты, которые могут быть полезными для различных целей.

Все эти элементы взаимодействуют между собой и предоставляют подробную информацию о территории, которую они охватывают. Топографические карты являются неотъемлемой частью географической информационной системы и широко используются в науке, строительстве, путешествиях и других областях деятельности.

Номенклатура топографических карт

Номенклатура топографических карт включает ряд основных элементов:

Название карты – основной идентифицирующий элемент, содержащий информацию о местности, масштабе и другие данные;
Информационный блок – содержит сведения о масштабе карты, дате выхода в свет, информацию о проекции и системе координат;
Легенда – объяснение значений символов и обозначений, используемых на карте;
Картографическая сетка – система параллелей и меридианов, позволяющая определить координаты и расстояния на карте;
Географические координаты – указывают географическое положение точек на карте;
Топографические объекты – рельеф, гидрография, населенные пункты, дороги, железные дороги, аэропорты и другие объекты, описанные в легенде;
Рельеф – представлен штриховкой, высотно-точечными или высотными линиями;
Масштабная линейка – позволяет определить длины отрезков на карте в реальных единицах;
Угломерные значки – указывают направления и углы;
Разделительные и уточняющие надписи – дополнительные надписи, указывающие на особенности местности и объектов;
Контурные линии и надписи – обозначают высоты отметок;
Символы и обозначения – используются для обозначения объектов городской инфраструктуры, учреждений, коммуникаций и других элементов.

Номенклатура топографических карт обеспечивает удобное восприятие и использование картографической информации, а также унификацию представления данных о местности.

Проекция Гаусса-Крюгера

Эта проекция была разработана немецким математиком Гауссом в
1820-30 гг. для картографирования Германии — так называемой ганноверской
триангуляции. Но как истинно великий математик, он решил эту частную
задачу в общем виде и сделал проекцию, пригодную для картографирования
всей Земли. Математическое описание проекции было опубликовано в 1866 г.
В 1912-19 гг. другой немецкий математик Крюгер провел исследование этой
проекции и разработал для нее новый, более удобный математический
аппарат. С этого времени проекция называется по их именам — проекцией
Гаусса-Крюгера. По своему типу проекция является симметричной
относительно среднего меридиана, равноугольной, равновеликой на среднем
меридиане. Проекция не является строго равновеликой и имеет свойство
немного завышать истинную величину площади по мере удаления от среднего
меридиана. Величину искажений можно оценить аналитически.

6-градусная зона проекции
Гаусса-Крюгера, развернутая в плоский лист.

Способ формирования проекции иллюстрирует рисунок. Сущность проекции
заключается в следующем: вся поверхность Земли делится на 6-градусные
(по долготе) зоны (дольки от полюса до полюса), которые каждая отдельно
разворачиваются в плоскую поверхность. Всего образуется 60 таких зон,
которые нумеруются цифрами от 1 до 60. По широте зоны делятся на пояса
по 4 градуса, которые обозначаются латинскими буквами от A до V. Именно
эти листы и образуют систему листов карты масштаба 1 : 1 000 000.

В пределах каждой 6-градусной зоны определяется прямоугольная
система координат Гаусса-Крюгера, где координаты отсчитываются в метрах
от среднего меридиана зоны и от экватора. Прямоугольная система
координат показана на следующем рисунке. Оси этой системы имеют
обозначение: ось Y имеет направление на восток (вправо), а ось X
направлена на север (вверх) вдоль среднего меридиана. Такое обозначение
осей кажется немного непривычным, но так принято в геодезии. В северном
полушарии координата X всегда положительна, а чтобы избежать путаницы с
положительными-отрицательными значениями координаты Y при отсчете ее от
среднего меридиана зоны, был принят искусственный сдвиг начала
координат на 500 000 метров в западном направлении, как показано на
рисунке ниже.
Чтобы сделать значения координат Гаусса-Крюгера однозначными, к
координате Y дописывается слева номер зоны. В результате координаты
имеют следующий вид:
Y = 7 421 350 м — 7 зона, на ~80 км западнее среднего меридиана зоны 7
;
X = 6 177 200 м — это просто расстояние от экватора по меридиану.
Эта точка приблизительно соответствует расположению здания
Центрлеспроекта в Москве. Осевой меридиан зоны 7 имеет восточную долготу
39 градусов.

Прямоугольные кординаты Гаусса-Крюгера в пределах зоны:
оси Y и X и и искусственное смещение на 500 км

Координата Y точки L < 500 000, а точки M > 500 000

В соответствии с принятой терминалогией деление зоны на листы навывается
разграфкой, а система нумерации листов — номенклатурой. Упомянутая
выше точка лежит на листе топокарты масштаба 1 : 1 000 000 с
номенклатурным номером N-37. Разграфка и базовая номенклатура карт на
территории России показана на рисунке.

Разграфка и базовая номенклатура карт масштаба 1 : 1 000 000

Обратите внимание, что номера зон проекции Гаусса-Крюгера (в
координатах) не совпадают с номенклатурными номерами тех же зон (на
картах), величина сдвига равна 30. Зоны принято отсчитывать от Гринвича,
в номенклатурные номера — от линии перемены дат

Для определения номенклатур топокарт на заданную территорию выпускаются
так называемые бланковые карты в географической проекции (прямоугольная
сетка параллелей и меридианов). По краям карты проставлены номера зон и
буквы широтных полос, как на приведеной выше карте, а сетка
соответствует листам карт более крупных масштабов. Карты обычно
охватывают определенный диапазон масштабов, например, от 1 : 1 000 000
до 1 : 100 000.

Выбор масштаба и проекции географической карты

При выборе масштаба необходимо учитывать цель карты и доступные средства для ее представления. Если на карте нужно отобразить большую площадь, то выбирают меньший масштаб, например 1:100 000. Этот масштаб подходит для общих географических карт или путеводителей. Если же нужно более детально изучить небольшую территорию, то выбирают больший масштаб, например 1:25 000. Такой масштаб подходит для топографических карт или планов городов.

Проекция географической карты определяет способ отображения поверхности Земли на плоскости. Существует множество проекций, каждая из которых имеет свои особенности.

Самая распространенная проекция — это меркаторская проекция, которая используется для навигационных карт. Она сохраняет формы и направления, но искажает площади. Проекция Робинсона более компромиссная и позволяет более равномерное отображение всей поверхности Земли, но при этом некоторые формы и размеры могут быть немного искажены.

Выбор проекции зависит от того, какую информацию нужно отобразить на карте и какие предпочтения имеются по отношению к искажениям

Важно учитывать, что искажения в проекции неизбежны и выбор проекции должен быть обоснован исходя из целей и задач карты
