Что такое бергштрихи кратко

Содержание

Слайд 1

Учитель географии ГБОУ СОШ № 500 с углубленным изучением предметов эстетического цикла Пушкинского района Санкт-Петербурга

Слайд 2

НЕРОВНОСТИ ЗЕМНОЙ ПОВЕРХНОСТИ

Слайд 3

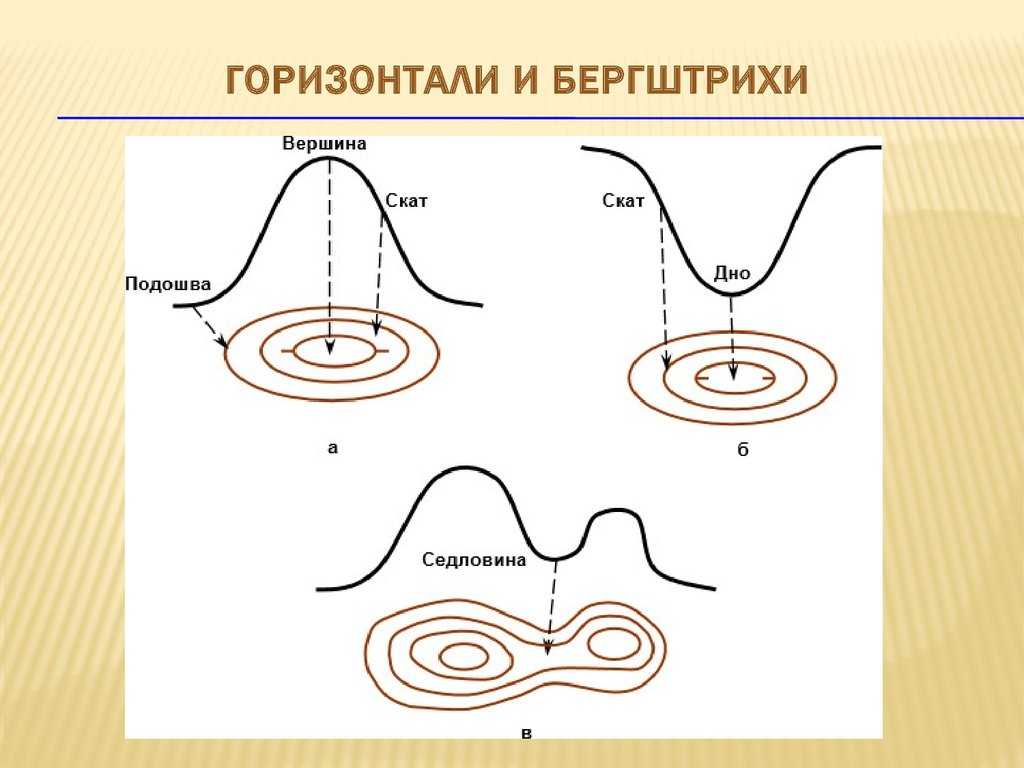

На картах и планах рельеф изображают с помощью горизонталей, высотных отметок и условных знаков.
Мысленно рассекаем физическую поверхность Земли равноотстоящими между собой уровенными поверхностями
Следами такого пересечения на поверхности участка местности будут некоторые линии, все точки каждой из которых имеют одинаковые высоты над уровнем моря
Спроектировав эти линии на плоскость и уменьшив полученную проекцию до требуемого масштаба карты, можно получить изображение рельефа горизонталями

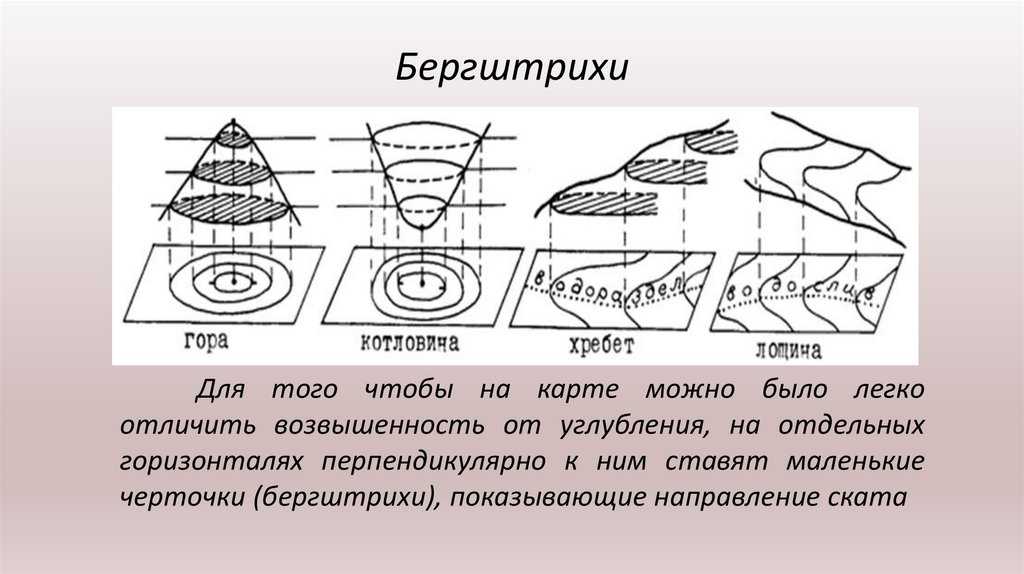

Направление падения склона показывают короткими штрихами — бергштрихами
Точкой отмечается вершина холма (горы) и подписывается высота над уровнем моря
в метрах 203

Слайд 4
ГОРИЗОНТАЛИ
Для большей наглядности и читаемости рельефа каждая пятая горизонталь утолщается и подписывается ее высота.
ЛИНИИ ОДИНАКОВЫХ ВЫСОТ
Высоты жирных горизонталей показывают в их разрывах таким образом, чтобы цифры были обращены вверх в сторону повышения склона.
На карте или плане горизонтали могут проходить на разных расстояниях друг от друга, при этом чем ближе горизонтали проходят друг от друга, тем круче поверхность склона.
назад

Слайд 5
КСТАТИ…
Разность высот соседних горизонталей, равная расстоянию между секущими поверхностями, называется высотой сечения рельефа(h).
Горизонтальное расстояние между соседними горизонталями называется заложением (d)
назад

Слайд 6

ГОРА
СЕДЛОВИНА
КОТЛОВИНА
ЛОЩИНА
ХРЕБЕТ
ВЫБЕРИТЕ ФОРМУ РЕЛЬЕФА И НАЖМИТЕ НА КНОПКУ
Если вы хотите вернуться на эту страницу нажмите на значок
ПРАКТИКА

Слайд 7
ГОРА (ХОЛМ, КУРГАН, СОПКА)
возвышенность формой, напоминающая конус.
Гора изображается замкнутыми горизонталями с бергштрихами, обращёнными наружу
НА КАРТЕ
НА МЕСТНОСТИ
Гора имеет вершину, от которой рельеф понижается к основанию — подошве.
ВЕРШИНА
ПОДОШВА

Слайд 8
СЕДЛОВИНА (ПЕРЕВАЛ)
понижение между двумя возвышенностями
Седловина – это место пересечения водораздельной и водосливной линий.
НА КАРТЕ
НА МЕСТНОСТИ
По обе стороны к седловине примыкают лощины. В горах через хребты, по седловинам, проходят тропы, именуемые перевалами

Слайд 9
ХРЕБЕТ
— вытянутая возвышенность.
Изображается огибающими гребень хребта и идущими по его скатам вытянутыми горизонталями.
Бергштрихи, как и у горы, обращены наружу.
НА КАРТЕ
НА МЕСТНОСТИ
Хребет имеет линию водораздела — линию соединения противоположных скатов хребта.

Слайд 10
КОТЛОВИНА (ВПАДИНА)
замкнутая впадина, обычно с пологими скатами.
Изображается замкнутыми горизонталями,
с бергштрихами, обращёнными внутрь.
НА КАРТЕ
НА МЕСТНОСТИ
Котловина имеет самую низкую точку — дно.
На дне котловины часто возникают озера и болота.

Слайд 11
ЛОЩИНА (ДОЛИНА, УЩЕЛЬЕ, ОВРАГ, БАЛКА)
— вытянутое углубление, понижающееся в одном направлении
Изображается вытянутыми горизонталями с бергшрихами, обращёнными внутрь
НА КАРТЕ
НА МЕСТНОСТИ
Имеет скаты с чётко выраженным верхним перегибом — бровкой. Характерной линией лощины является водосливная линия (тальвег) — линия, по которой сбегает вода
назад

Слайд 12

Слайд 13

Слайд 14

ГОРА
ЛОЩИНА
ХРЕБЕТ
КОТЛОВИНА
СЕДЛОВИНА
ПОДПИШИТЕ НА КАРТЕ ОСНОВНЫЕ ФОРМЫ РЕЛЬЕФА
ДАЛЕЕ
ГОРА
ЛОЩИНА
ХРЕБЕТ
КОТЛОВИНА
СЕДЛОВИНА
ГОРА
ЛОЩИНА
ХРЕБЕТ
КОТЛОВИНА
СЕДЛОВИНА
ГОРА
ЛОЩИНА
ХРЕБЕТ
КОТЛОВИНА
СЕДЛОВИНА
ГОРА
ЛОЩИНА
ХРЕБЕТ
КОТЛОВИНА
СЕДЛОВИНА

Слайд 15

Слайд 16
КСТАТИ…

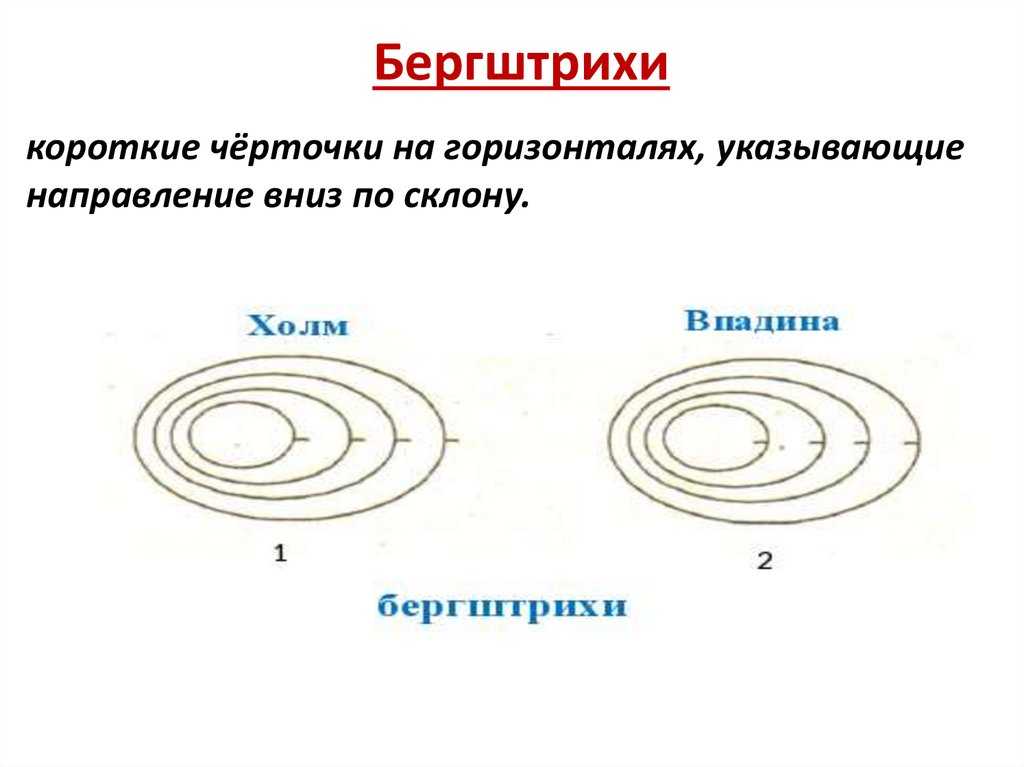

БЕРГШТРИХИ – черточки, которые показывают направление склона
Бергштрихи проставляют перпендикулярно горизонтали и направляют от нее в сторону спуска поверхности.
назад

Слайд 17
ГОРИЗОНТАЛИ
Для большей наглядности и читаемости рельефа каждая пятая горизонталь утолщается и подписывается ее высота.
ЛИНИИ ОДИНАКОВЫХ ВЫСОТ
Высоты жирных горизонталей показывают в их разрывах таким образом, чтобы цифры были обращены вверх в сторону повышения склона.
На карте или плане горизонтали могут проходить на разных расстояниях друг от друга, при этом чем ближе горизонтали проходят друг от друга, тем круче поверхность склона.
назад

Слайд 18
КСТАТИ…
БЕРГШТРИХИ – черточки, которые показывают направление склона
Бергштрихи проставляют перпендикулярно горизонтали и направляют от нее в сторону спуска поверхности.
назад

Слайд 19
ПЕРЕВАЛ — понижение в гребне горного хребта или массива.
Перевалы служат местами наиболее легкого и удобного перехода из одной горной долины в другую

Наиболее широкие, глубоко опущенные перевалы, имеющие часто важное транспортное значение, называются горными проходами.
назад

Слайд 20

Слайд 21

Посмотреть все слайды

Элементы рельефа, переданные через условные знаки

Для нанесения на карту конкретных деталей рельефа используются условные обозначения специального вида. В этом плане стоит упомянуть осыпи, обрывы, скалы, промоины, овраги, валы, выемки, курганы, ямы, воронки карстового типа и т.д. Притом, знаки таких образований дополняются подписями по поводу высоты или глубины

Что ещё важно: предметы естественного происхождения изображаются коричневой краской, а искусственного – чёрным цветом. Ко второму варианту стоит отнести: образования из камней, гроты, тоннели, скалы-останцы и т.д.
Кроме того, на картах горных районов отображаются перевалы, дополненные показателями высоты и указанием времени на месте

Для нанесения фирновых полей, ледников и дополнительных знаков, используется синяя краска.

Техника нанесения бергштрихов на план местности

Для начала, необходимо определить масштаб плана местности и выбрать подходящую технику нанесения бергштрихов. Существуют разные способы создания бергштрихов, включая ручное рисование, использование компьютерных программ и специализированных инструментов.

При ручном нанесении бергштрихов на план местности важно использовать подходящий инструмент, такой как графитовый карандаш или чернила. Необходимо быть внимательным и аккуратным при проведении линии бергштрихов, чтобы они выглядели ровно и четко

При использовании компьютерных программ и специализированных инструментов для создания бергштрихов, необходимо быть профессионально подготовленным и обладать навыками работы с данными программами

Также важно выбрать подходящие параметры и настройки для создания качественных бергштрихов

Не менее важно следить за единообразием бергштрихов на всем плане местности. Они должны иметь одинаковую толщину, длину и направление в соответствии с масштабом и географическими характеристиками местности

Техника нанесения бергштрихов на план местности требует внимательности, тщательности и профессионализма. От качества бергштрихов зависит понимание и интерпретация информации на плане местности, поэтому они должны быть точными и четкими.

История

Карта магнитных склонений в Атлантике, составленная Галлеем в 1701 по собственным наблюдениям 1698—1700 гг. (маршрут показан пунктирной линией, остальное интерполировано многочленами Ньютона)

Идея линий, соединяющих на карте точки с одинаковыми значениями, скорее всего, возникла в XVI веке. Самая старая известная изобата найдена на карте реки Спаарне ( англ. ) , недалеко от Харлема, датированной 1584 годом . В 1701 году Эдмунд Галлей использовал изогоны на карте магнитных склонений в Атлантике , его карта магнитных склонений мира использовалась ещё полвека, а практика именования изогон Галлеевыми линиями продержалась ещё дольше (в русском языке — до начала XX века ).

Голландский инженер Николас Круик ( англ. ) нарисовал русло реки Мерведе с изобатами, нарисованными с интервалом в одну морскую сажень в 1727 году, а французский картограф Филипп Бюаш использовал изобаты с интервалами в десять футов на карте Ла-Манша, которая была подготовлена в 1737 году и опубликована в 1752 году. Горизонтали были использованы Доменико Ванделли для описания земной поверхности на картах герцогств Модены и Реджо в 1746 году, и Чарльз Хаттон ( англ. ) использовал их в Шихаллионском эксперименте .

В 1791 году на карте Франции использовались горизонтали с 20-метровыми интервалами, штриховки, точечные высоты и вертикальный профиль . В 1801 году Франсуа Аксо использовал горизонтали в крупном масштабе 1: 500 по плану своих проектов по укреплению крепостей в Италии. К 1843 году, когда национальные картографические агентства Великобритании и Ирландии начали регулярно изображать горизонтали, они уже широко использовались в европейских странах. Изобаты обычно не использовались на морских картах России до 1834 года, и Британии до 1838 года.

Когда карты с рельефом, изображённым горизонталями, стали обычным явлением, идея распространилась на другие приложения. Возможно, последние разработки — карты изолиний качества воздуха и шумового загрязнения, которые впервые появились в Соединенных Штатах приблизительно в 1970 году.

Как правильно интерпретировать бергштрихи на топографической карте?

Правильная интерпретация бергштрихов — это важный навык для понимания топографических карт и использования их в навигации. Вот несколько ключевых пунктов, которые помогут вам правильно их понять:

Бергштрихи указывают на уклоны местности

Вертикальный интервал между линиями показывает степень крутизны склона: чем ближе линии друг к другу, тем круче склон
Читайте карту, обращая внимание на расстояние между линиями и ориентируйтесь на ближайшие контуры.
Направление бергштрихов также важно. Если линии сгруппированы кругом одной точки, это может указывать на гору или холм
Если они идут практически параллельно, это может означать ровную местность

Направление бергштрихов важно для определения конкретного рельефа.
Бергштрихи помогают определить точки разделения водосборных бассейнов. Если вы видите бергштрихи, направленные в разные стороны, это может указывать на место, где вода разделяется и стекает в разные реки или озера. Это полезно при планировании маршрутов и поиске водоисточников.
Не забывайте учитывать высоту и отметку на карте. Бергштрихи помогают в определении высоты точки на местности, но для более точных данных необходимо обращаться к цифрам, указанным на карте. Отметки показывают высоту над уровнем моря и могут быть очень полезными при планировании походов и превышении.

Таким образом, интерпретация бергштрихов на топографической карте является важным навыком для определения рельефа и понимания особенностей местности. Правильное чтение бергштрихов поможет вам успешно ориентироваться на топографической карте и использовать ее для навигации и принятия решений в походах или других активностях на открытом воздухе.

Как выбрать высоту сечения

В выборе высоты сечения учитывается тип местности и масштаб карты. Как для территории равнинного, так и холмистого типа, расчёт высоты сечения предусматривает 0.02 от величины масштаба. Относительно высокогорных местностей, налицо двукратное увеличение высоты сечения (0.04 масштаба). Нанесение на карту плоско-равнинных мест, характеризуется двукратным уменьшением высоты сечения (0.01 масштаба).

Равнинная местность Московской области нанесена на карту соответственно масштабу 1:100 000. В этом случае, сплошные вычерчены каждые 20м. Для высокогорного Непала, где масштаб карты – 1:100 000, горизонтали нанесены через 40м. При таком же масштабе карты некого плоско-равнинного района, повторение горизонталей наблюдается каждые 10м.

Вывод: масштаб карты равнинных территорий предусматривает нанесение горизонталей через 2 метра, для высокогорных местностей – через 4 метра, для плоско-равнинных поверхностей — каждый метр.

Применение бергштрихов в планировании

Бергштрихи используются в различных отраслях, включая строительство и архитектуру. Они позволяют инженерам и архитекторам лучше понять особенности местности и разработать эффективный план строительства. Благодаря бергштрихам, проектировщики определяют расположение зданий и коммуникаций, учитывая рельеф и другие факторы.

Бергштрихи также используются в физической географии для изучения местности и сопоставления ее с другими регионами. С помощью бергштрихов можно сделать выводы о климате, геологической структуре и экологическом состоянии местности. Это позволяет ученым и географам проводить исследования и разрабатывать стратегии устойчивого развития.

Применение бергштрихов в планировании:	Описание:
Строительство	Определение расположения зданий и коммуникаций
Архитектура	Учет рельефа и других географических факторов при проектировании
Физическая география	Изучение местности, климата и экологического состояния

1.9. Горизонталь. Бергштрих. Обозначение на карте объектов рельефа.

Настало время перейти к изучению самой интересной группы знаков — объектов рельефа. Среди объектов рельефа есть ориентиры и линейные, и площадные, и точечные.

Формы рельефа местности могут быть очень разнообразными. Невозможно предусмотреть условные знаки для всех форм рельефа, которые могут встретиться в природе. Поэтому объекты рельефа наносятся на карту особым образом.

В обозначении большей части объектов рельефа используется горизонталь.

Горизонталь — это линия карты, соответствующая определенному уровню высоты на местности.

Иногда, горизонтали называют еще «линии высот».

В отличие от дороги так просто разглядеть или «пощупать» горизонталь нельзя. Представим, что кто-нибудь провелкраской на местности линию, соответствующую горизонтали. Двигаясь вдоль этой линии, мы все время будем находиться на одной высоте, то есть не будем ни спускаться, ни подниматься.

В будущем вы более подробно познакомитесь с горизонталями (линиями высот) и их свойствами. Здесьже мы будем рассматривать различные виды рельефа, как отдельные условные знаки.

Во-первых, следует обратить внимание на небольшую коричневую черточку, расположенную поперек горизонтали. Это бергштрих. Бергштрих показывает направление склона

Бергштрих всегда направлен вниз по склону — посмотрите на изображение ямы. При обозначении бугра бергштрих иногда не показывают.

104 Указатель направления ската (бергштрих)

На изображении бугорка и ямки горизонталь показана пунктиром. Значит высота (или глубина) этих объектов рельефа невелика.

114 Яма

Показывается горизонталями с бергштрихами. Выделяющаяся, не попадающаяв основное сечение, яма может быть показана основной горизонталью, если ее глубинане отличается больше чем на 25% от основного сечения. Маленькие или плоские ямы показываются вспомогательными горизонталями.

Цвет: коричневый.

Чем ближе горизонтали друг к другу, тем круче склон. И наоборот, чем дальше друг от друга, тем склон положе.

Высота объекта рельефа определяется числом горизонталей.

Гряда — это овраг «наоборот», то есть «вверх». Выступ и ложок составляют такую же пару, как гряда и овраг, бугор и яма. Промоина — это след от потока воды, она похожа на ложок, ноее края круты и обрывисты.

109 Промоина

Похожий на расческу знак обрыва — это горизонталь с множеством бергштрихов. Зубцы показывают вниз. Чем длиннее зубцы, тем выше лететь с такого обрыва.

106 Грунтовый обрыв

Седловина — место между двумя ямами или двумя буграми.

Некоторые другие объекты рельефа вы уже изучили,знакомясь с линейными и площадными ориентирами.

По прошествии 1–2 лет после подготовки карты, одни дорожки могут зарасти, появятся новые дорожки. На месте густого леса проделают вырубки. Поляны покроются высокой порослью. Лишь объекты рельефа, особенно крупные, не претерпят заметных изменений. Запомните, ориентирование по рельефу — самое надежное ориентирование.

Задания для самостоятельной работы.

Пробегите на пересеченной местностиучасток, не спускаясь и не поднимаясь, т. е. двигаясь по одной горизонтали («траверсирование»).
Двигаясь по азимуту или дороге, расставьте бергштрихи на пересекаемых горизонталях. (Карту с горизонталями без бергштрихов нужно подготовить заранее).
Пробегите несколько перегонов по карте, на которую нанесен только рельеф.
Подберите из нескольких фрагментов карты такой, что изображает объект рельефа заданной формы.
Подберите из различных изображений объектов рельефа, соответствующий изображенному на фрагменте карты.
Написал Алексей Абрамов kontur.tk

Где находится пространственная ориентация на карте?

Также необходимо следить за направлением движения, потому что именно из того места, где вы находитесь, вы сможете определить место, куда вы направляетесь. Средств ориентирования несколько: Солнце, созвездие Южного Креста (в южном полушарии), компас. … Стороны света четыре: север, юг, восток и запад.

А) пространственное расположение – это деятельность, в которой ребенок должен определить себя и расположить предметы среди других предметов и людей в данном пространстве. Имеет статическое значение. Пример: найти предметы выше, ниже, левее или правее чего-либо; представить свое положение в классе или другом месте.

Чтобы ориентироваться на карте и на местности, запомните эти три шага: найдите ориентиры, найдите эти точки на карте и установите ориентацию карты. Во-первых, определите ориентиры. Оглянитесь вокруг и попытайтесь определить различные характерные элементы ландшафта.

Основные и наиболее известные среди них – это роза ветров, компас и, совсем недавно, GPS.

Ориентация относится к точному положению объекта, человека или животного. … Местоположение, с другой стороны, относится к точной географической точке, где находится определенное место, где указаны его широта, долгота, где благодаря этому любой объект на планете может быть расположен на карте.

Для точного определения местоположения мест или объектов на поверхности Земли используется набор воображаемых линий, нарисованных на картах и глобусах. Эти линии называются параллелями и меридианами. Параллели — это воображаемые горизонтальные линии вокруг каждой планеты.

Например: «Кто сзади?», «Кто впереди?», «Кто из учеников сидит справа?», «А слева?» Возьмите карту района или муниципалитета, где указаны названия улиц, рядом со школой и расположение некоторых ориентиров, таких как коммерческие или промышленные дома или религиозные храмы.

Это отношения, которые устанавливаются в близком к ребенку пространстве и начинают развиваться с рождения, такие как: внутри, снаружи, вверху, внизу, спереди, сзади, рядом, далеко, представление о соседстве, разделение, преемственность, порядок и вовлеченность.

Местоположение — это термин, используемый в географии и смежных областях для обозначения координатного расположения данной области в физическом пространстве. Например, на Земле карты и географические координаты или картографические координаты используются для определения абсолютного местоположения улиц, зданий, кварталов, городов и т. д.

Ориентация: важна в смысле указания направления на карте, указывающего, где север и, следовательно, другие стороны света. Он может быть представлен полной розой ветров или просто стрелкой, указывающей географический север.

Чтобы понимать карты, необходимо также знать назначение и значение легенд. Они очень полезны, чтобы рассказать нам, что означают символы на картах. В дополнение к легендам существует также ориентация карты, которая отвечает за то, в какую сторону указывает карта.

Его можно найти на основе ориентиров, таких как улицы, здания, дороги, реки и т. д. (обычная ситуация для большинства людей), или с помощью географических знаний, таких как: интерпретация планов и карт; область понятий о географических координатах — широте и долготе -, обработка и чтение …

устройства использовались для определения, определения местоположения и направления позиций и путей, прослеживаемых людьми в их различных путях на поверхности земли.

Направления склонов: особенности определения

С помощью горизонталей удаётся получить сведения по поводу расположения объектов и их высоты. Поскольку нанесение посредством горизонталей, как хребта, так и лощины, практически не отличается, то приходится пользоваться не только замкнутыми линиями. Здесь в ход идут такие дополнения к горизонталям, как бергштрихи, позволяющие различить помимо направления скатов, ещё и максимально сложные формы рельефа.

4. Под понятием бергштриха подразумевают короткую чёрточку, стоящую (в месте изгиба) перпендикулярно к горизонтали. Именно так даётся указание на падение склона.
Понимание относительно направления склонов обеспечат бергштрихи, а также высотные отметки разных видов:

Отметки горизонталей, имеющие вид цифровых подписей, нанесённых вдоль горизонталей и дающих представление о высоте над уровнем моря. Притом, верхняя часть цифр находится в районе, где высота склона самая большая.
Отметками высот называются цифровые подписи на водоразделах, урезах, вершинах холмов, наиболее низких местах долин.

Точность подобных подписей зависит от выбранного масштаба:

1 : 100 000 и выше – до 0.1м;
1 : 200 000и менее – до 1м.

Не нашли ответ?
Просто напиши,с чем тебе нужна помощь

Мне нужна помощь

Понятие и значение бергштрихов

Бергштрихи имеют большое значение при анализе топографической карты и позволяют определить наличие и характер различных рельефных форм: гор, хребтов, долин, каньонов и других геоморфологических объектов.

Они могут применяться как на физических, так и на тематических картах, исходя из конкретных целей и задач картографии.

Бергштрихи обычно рисуются в виде коротких отрезков линии, наклоненных в направлении склона или наклона рельефа. Угол наклона бергштрихов может варьироваться в зависимости от размера и высоты объекта.

Они помогают визуально представить рельефную поверхность, а также помогают ориентироваться на местности и понять ее особенности.

Горизонтали: разделение на виды

Для нанесения на карту используют такие виды горизонталей :

основные (сплошные), нанесённые посредством сплошных линий (соответственно высоте сечения);
отображающие важные подробности полугоризонтали (половинные), имеющие вид прерывистых линий (через 1/2 высоты сечения);
проясняющие информацию о деталях рельефа, вспомогательные горизонтали, наносимые через 1/4 высоты сечения в виде коротких прерывистых линий;
горизонтали утолщенного вида, отвечающие пятикратной высоте сечения, способствуют облегчению прочтения карт.

Надпись внизу карты, указывающая на сплошные горизонтали, проведённые через 100м, означает, что сплошные тонкие горизонтали повторяются каждые 100м, а утолщённые аналоги – через 500м.

Применение бергштрихов в альпинизме и скалолазании

Применение бергштрихов в альпинизме и скалолазании позволяет лучше понять сложность проходимости территории. Информация о наличии бергштрихов на карте позволяет лицам, занимающимся альпинизмом и скалолазанием, выбирать маршруты в соответствии с их навыками и опытом.

Бергштрихи помогают определить тип поверхности горы, ее крутизну и общую сложность подъема. Благодаря этой информации, альпинисты и скалолазы могут оценить необходимые навыки, экипировку и временные затраты на преодоление той или иной горной гряды.

Кроме того, бергштрихи также могут указывать на аварийные ситуации, такие как крутые обрывы или уступы, которые требуют особого внимания и предосторожности. Они помогают скалолазам ориентироваться на карте и принимать решения во время восхождений, учитывая сложность преодоления географических препятствий

Применение бергштрихов в альпинизме и скалолазании важно для безопасности и успешного завершения восхождений. Они служат ориентиром и позволяют спланировать маршрут, основываясь на сложности их проходимости

Правильное интерпретирование бергштрихов на карте поможет избежать непредвиденных ситуаций и сохранить жизнь и здоровье альпинистов и скалолазов.

Характерные особенности рельефа на мелкомасштабной карте

Нанесение рельефа на карты, масштаб которых равен 1:500 00 и 1:1 000 000, производится посредством горизонталей и условных знаков. Правда, здесь имеет место обобщённый характер нанесения, когда показана только структура, уровень расчленённости, основные формы.

Частота сечения горизонталей различается соответственно типу поверхности:

для равнин – 50м;
для горных районов – 100м.

А если высота над уровнем моря превышает 1000м, то при масштабе 1: 1 000 000, акцент делается на высоте сечения в 200м.

Объём нанесения условных обозначений для тех или иных объектов регулируется соответственно необходимости ориентирования на местности. Притом, выбор делается в пользу уменьшенных вариантов знаков.

При нанесении на карту с мелким масштабом рельефа горной местности, ступени высоты и отмывки показаны с помощью послойного нанесения краски. По мере увеличения высоты рельефа, наблюдается переход от оранжевого разных оттенков – до коричневого цвета переменной интенсивности. Изменения тона имеют место через каждые 400, 600, 1000м (соответственно абсолютной отметке высоты данной территории). Для нанесения интересующей шкалы ориентируются тем же образом, что и в случае с сечением горизонталей, обозначенных на карте с южной стороны (под рамкой).

Объёмное восприятие рельефа обеспечивается с помощью добавления теней на склонах горных рельефов. Относительно крутизны и высоты склона, судят по тону отмывки, что обеспечит наглядное представление относительно долин, каньонов, горных хребтов и т.д.

Особенности использования бергштрихов на различных типах планов

На топографическом плане бергштрихи обычно используются для обозначения топографических особенностей местности, таких как холмы, горы, водоемы и долины. Они могут иметь различную длину и ориентацию в зависимости от высоты и склона объекта. Например, короткие и плотно расположенные бергштрихи могут указывать на крутой склон, в то время как длинные и разреженные — на пологий.

На генеральном плане бергштрихи в основном используются для обозначения зданий, дорог, тротуаров, парков и других элементов градостроительной инфраструктуры. Они могут иметь разную ширину и стиль, чтобы отличать разные типы объектов. Например, широкие и прерывистые бергштрихи могут обозначать дороги, тогда как тонкие и сплошные — здания.

На ландшафтном плане бергштрихи используются для обозначения элементов ландшафтного дизайна, таких как растения, цветники, деревья, газоны и пешеходные дорожки. Они могут иметь разные формы и цвета, чтобы отличать разные виды растений. Например, квадратные и зеленые бергштрихи могут обозначать газоны, а круглые и красные — цветники.

В зависимости от типа плана и его целей, бергштрихи могут также иметь разную символику и легенду. Например, на топографическом плане бергштрихи разных цветов могут указывать на разные типы рельефа, а на генеральном плане — на разные функциональные зоны города.

Тип плана	Основное использование бергштрихов
Топографический план	Обозначение топографических особенностей местности
Генеральный план	Обозначение зданий и элементов градостроительной инфраструктуры
Ландшафтный план	Обозначение элементов ландшафтного дизайна

Как использовать информацию о бергштрихах для планирования маршрутов

Бергштрихи на плане местности играют важную роль при планировании маршрутов. Они представляют собой линии, которые используются для обозначения различных элементов рельефа. Зная и понимая значения бергштрихов, вы можете легче ориентироваться на местности и выбирать оптимальные пути для своих путешествий. Вот несколько способов использования информации о бергштрихах:

Определение высоты и крутизны склонов: Бергштрихи, обозначающие горы и холмы на плане местности, могут помочь вам определить высоту и крутизну склонов. Если бергштрихи близко друг к другу, это означает, что склон крутой и здесь вам может быть сложно перемещаться. Если бергштрихи разнесены далеко друг от друга, это означает, что склон пологий и перемещение будет легче.
Определение типа и плотности растительности: Бергштрихи, обозначающие леса и заросли на плане местности, могут помочь вам определить тип и плотность растительности в определенной области. Если бергштрихи толстые и плотные, это означает, что здесь есть густой лес. Если бергштрихи тонкие и разреженные, это означает, что растительность здесь более редкая.
Определение водных объектов: Бергштрихи, обозначающие реки, озера и другие водные объекты на плане местности, могут помочь вам определить наличие воды в определенной области. Если бергштрихи показывают плотную сетку или штрихи, это означает, что здесь есть река или озеро. Если бергштрихи отсутствуют, значит воды здесь нет.

Информация о бергштрихах позволяет получить представление о рельефе и окружающей среде, что делает планирование маршрутов более эффективным и безопасным. Помните, что для более точного понимания местности всегда лучше использовать карту с подробной легендой, включающей значения бергштрихов и других символов на плане.
