Системы координат, применяемые в геодезии и топографии

Астрономическая система координат

Земля имеет форму, которая называется геоидом. При использовании астрономических показателей требуется определить положение объекта на её поверхности с помощью определения астрономической широты и долготы.

Для вычисления первой из этих величин необходимо мысленно провести перпендикуляр к поверхности Земли в месте, для которого определяется положение.

Для определения широты определяется угол с экваториальной плоскостью.

Для вычисления долготы требуется вычислить двугранный угол плоскости, включающей в себя астрономическую нормаль и полюса, и той, которая включает в себя гринвичский меридиан.

Для вычисления чисел в этой СК пользуются специальными инструментами для точных астрономических измерений углов и их приращений

Важно отметить, что нормаль в этой СК не совпадает с той, которая используется в геодезической. Если совпадения бывают, то они очень редки.

Система плоских прямоугольных координат

Для определения положения тел на земной поверхности можно использовать обычную прямоугольную СК.

Чтобы построить её центр и оси, необходимо учесть следующее:

1. В качестве исходной точки рассматривается центр масс нашей планеты.

2. Ось Z совпадает с осью вращения.

3. Ось X проходит через пересечение экваториальной плоскости, той, которая проходит через полюса и гринвичский географический меридиан и поверхности земного шара.

4. Y также проходит через экваториальную плоскость и поверхность планеты. Она перпендикулярна осям X и Z. Эта ось смотрит так, чтобы поворот от X к Y, если смотреть от Z, выполнялся бы против часовой стрелки.

Плоскую прямоугольную СК можно применять для местной топографической съёмки. В этом случае фиксируют перпендикулярные оси и устанавливают показатели, соответствующие расположению данной точки.

Что представляют собой прямоугольные координаты

Основа проекций эллипса на плоскость — что по Гауссу-Крюгеру, что по системе UTM — это принцип прямолинейных исчислений Декарта.

Система плоских прямоугольных координат

Величины имеют как плюсовое значение, так и минусовое, что зависит от положения относительно квадранта:

Для проекции Гаусса-Крюгера отображаемая на карте территория разделена на 60 зон, где расстояние между меридианами приравнено к 6º. Отсчет идет от Гринвича к востоку и к экватору на север. За коэффициент масштаба взята единица. Точкой отсчета выступает пересечение выбранного меридиана с экватором.

Для разработанной американцами системы UTM характерны аналогичные деления на 60 зон, но расчетный меридиан иной — первая по нумерации зона ведет начало от меридиана 177º западной долготы. Также отличия касаются масштабного коэффициента — он равен 0,9996. В системе UTM отсутствуют отрицательные значения — для этого к западной абсциссе приплюсовывают 500 километров, а к южной ординате — 10 тысяч километров.

2.3 Геодезическая система координат

С геодезической системой координат связывают понятия геодезической
широты, долготы и высоты. Геодезическая широта В есть угол, под которым
пересекается нормаль к поверхности эллипсоида с плоскостью экватора. Долгота
— двугранный угол между плоскостью нулевого меридиана и плоскостью
меридиана, проходящего через заданную точку.

Геодезические широта и долгота отличаются от соответствующих астрономических
координат, связанных с отвесной линией, так как отвесная линия не совпадает
с нормалью к эллипсоиду. Отклонение отвесной линии можно спроецировать на
две плоскости: плоскость меридиана и плоскость первого вертикала. Нетрудно
понять, что обе эти составляющие можно определить через разности между
астрономическими и геодезическими координатами

(2.2)

Отклонения отвесной линии составляют, как правило, первые несколько секунд
дуги.

Заметим, что геодезическая и геоцентрическая долготы совпадают. Обе они
определены как двугранный угол между плоскостью нулевого меридиана и
плоскостью, содержащей ось вращения и заданную точку. Геоцентрическая же
широта отличается от геодезической.

Рассмотрим точку , лежащую вне ОЗЭ. Опустим из этой точки перпендикуляр на
поверхность эллипсоида и продолжим его до пересечения с экваториальной
плоскостью ().
Проекцию точки на поверхность эллипсоида обозначим через
Тогда отрезок PQ есть геодезическая высота точки .
Угол, под которым упомянутый
перпендикуляр пересекает плоскость экватора, есть геодезическая широта . Она
относится как к точке , так и к точке . Геоцентрические широты этих двух
точек, как видно из рисунка, различаются. Геоцентрическая широта точки угол
между радиус-вектором этой точки и плоскостью экватора.

Рис. 2.

Установим связь между координатами точки , сжатием эллипсоида и
широтами и . Поскольку точка лежит на поверхности эллипсоида, то ее
прямоугольные координаты
подчиняются уравнению
эллипсоида вращения:
. Рассмотрим сечение .
Тогда, как легко
видеть,
. Чтобы
определить , нужно найти угловой коэффициент нормали в точке .
Уравнение
нормали к кривой в точке
имеет вид

(2.3)

У нас
,
поэтому
,

,

Следовательно,

Определим отличие геоцентрической широты от геодезической .
Имеем очевидные равенства

(2.4)

Второй эксцентриситет эллипса, как мы знаем, определяется следующим образом

, поэтому

Для Земли второй эксцентриситет мал, поэтому, пренебрегая малыми второго
порядка относительно сжатия, получим
. Можно
также считать, что

Учитывая сказанное, получим

Наибольшее отличие геодезической широты от геоцентрической достигается на
широте 45° и составляет
.

Связь глобальных декартовых координат с геоцентрическими определяется
формулами (). Определим теперь формулы, связывающие декартовы
координаты с
геодезическими. Это означает, что бы должны определить координаты точки
через параметры эллипсоида и геодезические широту и долготу.

Поскольку
, для определения координат , , точки
достаточно, для начала,
определить только координаты и ,
то есть все рассуждения проводить только
для сечения . Обратимся к .

Рис. 3.

Определим прямоугольные координаты точки , расположенной на высоте Н над
поверхностью эллипсоида. Сначала определим координаты проекции точки на
поверхность эллипсоида (точка ). Ее координаты в сечении Охz равны

Индексом «0» мы отметили принадлежность координат к точке, лежащей на
поверхности эллипсоида. Как мы видели

поэтому

Остается определить радиус-вектор точки .
Воспользуемся уравнением эллипса
и выполним необходимые преобразования.

(2.5)

Выразим
и
через и
, для чего
воспользуемся приведенными выше формулами. Определим радиус-вектор точки

следовательно,

(2.6)

Обозначим

(2.7)

Теперь

(2.8)

Для произвольного сечения, проходящего через ось вращения ,
будем иметь

(2.9)

Теперь поднимем точку на высоту Н и совместим ее с точкой .
Прямоугольные координаты изменятся на

(2.10)

Окончательно, теперь формулы для пересчета геодезических координат и Н в
прямоугольные примут вид

(2.11)

Здесь , определенный формулой () имеет простой геометрический смысл:
он равен отрезку нормали, проходящей через точку , от этой точки до точки
пересечения ее с осью вращения эллипсоида. Справедливость этого утверждения
предлагается доказать самостоятельно.

8.Определение географических и прямоугольных координат по карте, отметок точек по горизонталям

Определение
прямоугольных координат точки по карте

• Для
  определения широты
  необходимо при помощи треугольника
  опустить перпендикуляр из точки А на
  градусную рамку на линию широты и
  прочитать справа или слева по шкале
  широты, соответствующие градусы, минуты,
  секунды. φА=
  φ0+
  Δφ
• φА=54036/00//+0001/40//=54037/40//
• Для
  определения долготынеобходимо
  при помощи треугольника опустить
  перпендикуляр из точки А на градусную
  рамку линии долготы и прочитать сверху
  или снизу соответствующие градусы,
  минуты, секунды.

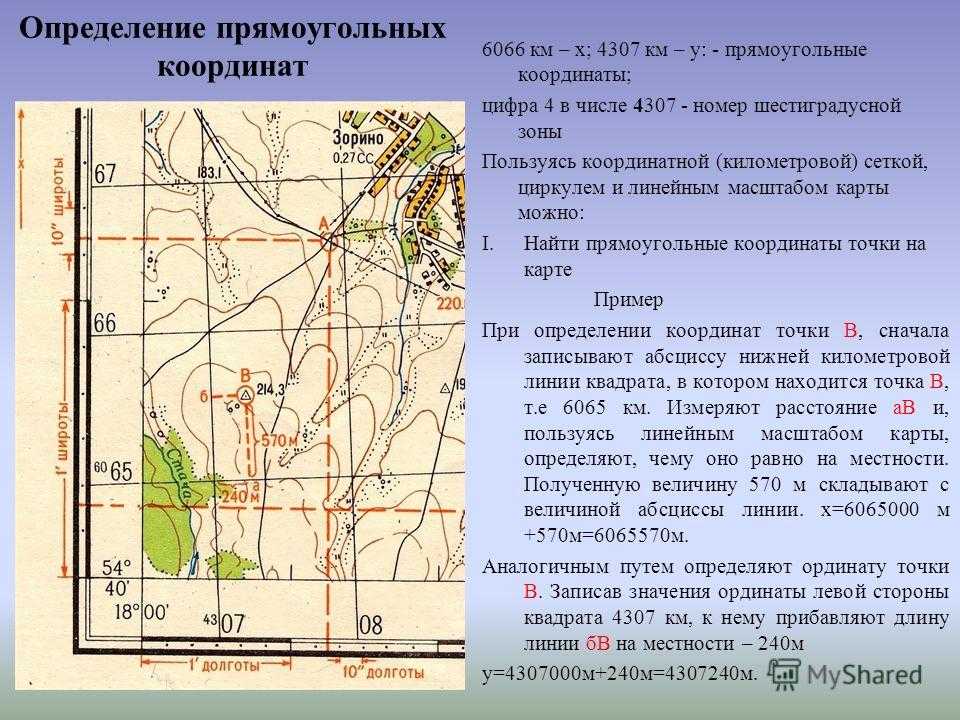

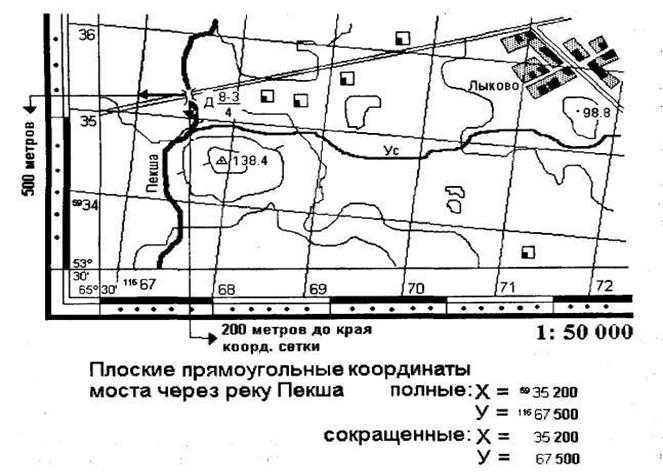

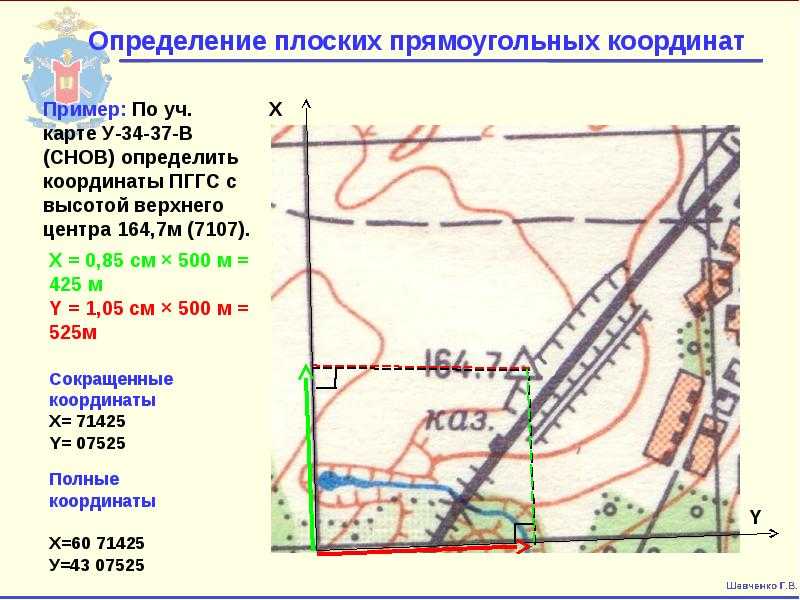

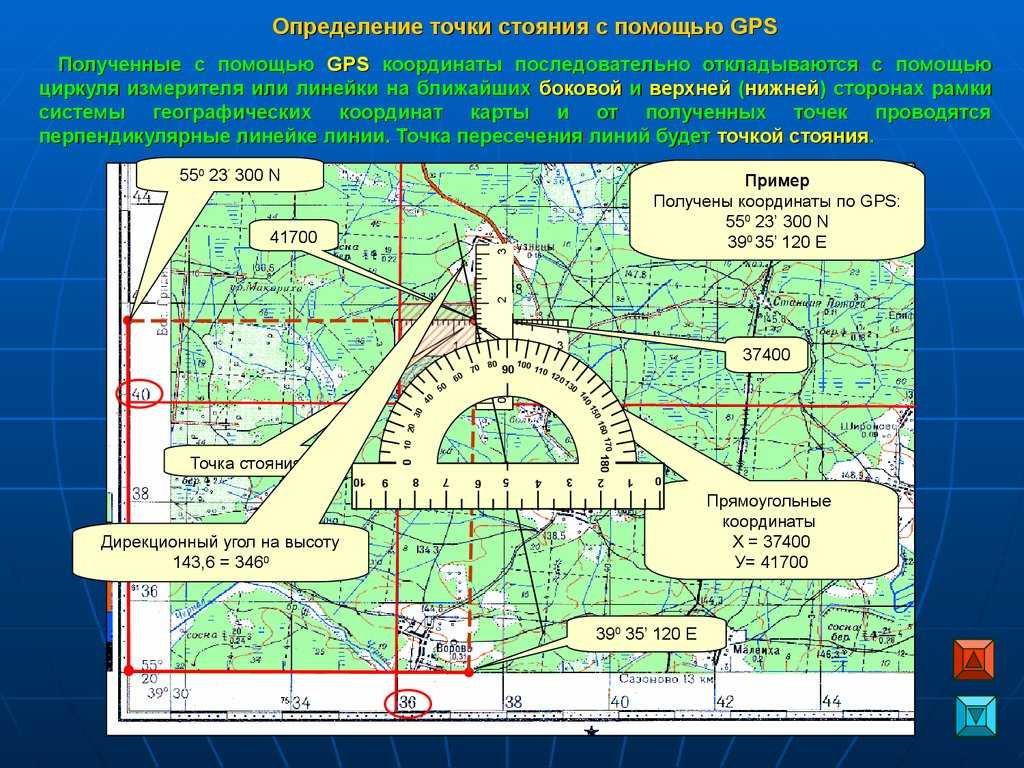

• Определение
  прямоугольных координат точки по карте

1. 1.
   При помощи треугольника опускают
   перпендикуляры из точки А на линию
   километровой сетки Х и У снимаются
   значения ХА=Х0+ΔХ;
   УА=У0+ΔУ
2. Например,
   координаты точки А равны: ХА= 6065км + 0,55
   км = 6065,55 км;
3. УА=
   4311 км + 0,535 км = 4311,535 км. (координата
   является приведенной);
4. Точка
   А расположена в 4-ой зоне, на что указывает
   первая цифра координаты у
   приведенной.

Определение положения объектов (точек) в системах полярных и биполярных координат, нанесение на карту объектов по направлению и расстоянию, по двум углам или по двум расстояниям

Система плоских полярных координат
(рис. 3, а) состоит из точки О — начало координат, или полюса,
и начального направления ОР, называемого полярной осью
.

Рис. 3. а – полярные координаты; б – биполярные координаты

Положение точки М на местности или на карте в этой системе определяется двумя координатами: углом положения θ, который измеряется по ходу часовой стрелки от полярной оси до направления на определяемую точку М (от 0 до 360°), и расстоянием ОМ=Д.

В зависимости от решаемой задачи за полюс принимают наблюдательный пункт, огневую позицию, исходный пункт движения и т. п., а за полярную ось — географический (истинный) меридиан, магнитный меридиан (направление магнитной стрелки компаса) или же направление на какой-либо ориентир.

Этими координатами могут служить либо два угла положения, определяющих направления с точек А и В на искомую точку М, либо расстояния D1=АМ и D2=ВМ до нее. Углы положения при этом, как показано на рис. 1, б, измеряются в точках А и В или от направления базиса (т. е. угол А=ВАМ и угол В=АВМ) или от других каких-либо направлений, проходящих через точки А и В и принимаемых за начальные. Например, во втором случае место точки М определено углами положения θ1 и θ2, измеренными от направления магнитных меридианов.Система плоских биполярных (двухполюсных) координат
(рис. 3, б) состоит из двух полюсов А и В и общей оси АВ, называемой базисом или базой засечки. Положение любой точки М относительно двух данных на карте (местности) точек А и В определяется координатами, которые измеряются на карте или на местности.

Нанесение обнаруженного объекта на карту

Это один из важнейших моментов в обнаружении объекта. От того, насколько точно объект (цель) будет нанесен на карту, зависит точность определения его координат.

Обнаружив объект (цель), необходимо сначала точно определить по различным признакам, что обнаружено. Затем, не прекращая наблюдение за объектом и не обнаруживая себя, нанести объект на карту. Для нанесения объекта на карту существуют несколько способов.

Глазомерно
: объект наносится на карту, если он находится вблизи известного ориентира.

По направлению и расстоянию
: для этого необходимо сориентировать карту, найти на ней точку своего стояния, свизировать на карте направление на обнаруженный объект и прочертить линию до объекта от точки своего стояния, затем определить расстояние до объекта, измерив это расстояние на карте и соизмерив его с масштабом карты.

Рис. 4. Нанесение цели на карту прямой засечкой с двух точек.

Если таким образом графически невозможно решить задачу (мешает противник, плохая видимость и др.), то нужно точно измерить азимут на объект, затем перевести его в дирекционный угол и прочертить на карте из точки стояния направление, на котором отложить расстояние до объекта.

Чтобы получить дирекционный угол, надо к магнитному азимуту прибавить магнитное склонение данной карты (поправка направления).

Прямой засечкой
. Этим способом наносят объект на карту из 2-х-3-х точек, с которых можно вести наблюдение за ним. Для этого из каждой выбранной точки прочерчивается на ориентированной карте направление на объект, тогда пересечение прямых линий определяет местонахождение объекта.

Определение географических координат по карте

Напомним, что географические координаты(широта и долгота) – это угловые величины, определяющие положение объектов на земной поверхности и на карте.

При этом широта точки — это угол, составленный плоскостью экватора и нормалью к поверхности земного эллипсоида, проходящей через данную точку.

Счет широт ведется по дуге меридиана от экватора к полюсам от 0 до 90°; в северном полушарии широты называют северными (положительными), в южном — южными (отрицательными).

Географическая (картографическая, градусная) сетка — изображение на карте линий параллелей и меридианов; используется для определения географических (геодезических) координат точек (объектов) и целеуказания. На топографических картах линии параллелей и меридианов являются внутренними рамками листов; их широта и долгота подписываются на углах каждого листа.

Географическая сетка полностью показывается лишь на топографических картах масштаба 1:500000 (параллели проведены через 30′, а меридианы — через 20′) и 1:1000000 (параллели проведены через 1°, а меридианы — через 40′).

Внутри каждого листа карты на линиях параллелей и меридианов подписаны их широта и долгота, которые позволяют определять географические координаты на большой склейке карт.

На картах масштабов 1:25000, 1:50000, 1:100000 и 1:200000 стороны рамок разделены на отрезки, равные в градусной мере 1′. Минутные отрезки оттенены через один и разделены точками (за исключением карты масштаба 1:200000) на части по 10#8243;.

Если территория, на которую создана карта, находится в западном полушарии, то в северо-западном углу рамки листа правее подписи долготы меридиана помещается надпись «К западу от Гринвича».

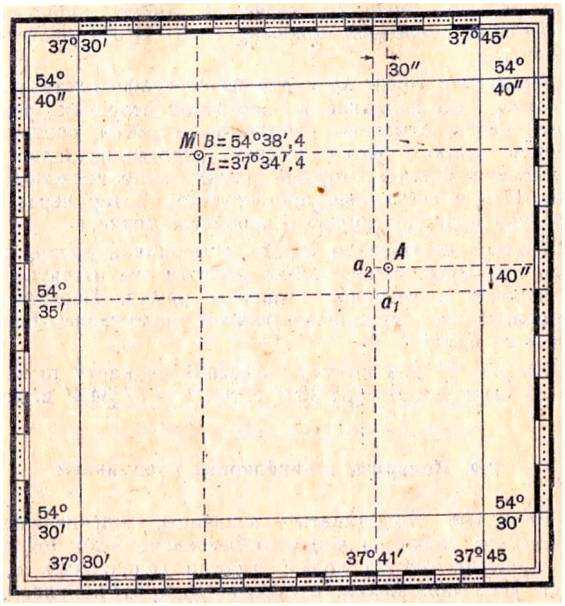

Определение географических координат точки по карте производится по ближайшим к ней параллели и меридиану, широта и долгота которых известны.

Для этого на картах, масштабов 1:25000 — 1:200000 следует предварительно провести южнее точки параллель и западнее — меридиан, соединив линиями соответствующие штрихи по сторонам рамки листа (рис.2.6).

Нанесение точки на карту по географическим координатам . На западной и восточной сторонах рамки листа карты отмечают черточками отсчеты, соответствующие широте точки. Отсчет широты начинают от оцифровки южной стороны рамки и продолжают по минутным и секундным промежуткам. Затем через эти черточки проводят линию — параллель точки.

Таким же образом строят и меридиан точки, проходящий через точку, только долготу его отсчитывают по южной и северной сторонам рамки. Пересечение параллели и меридиана укажет положение данной точки на карте. На рис.2.6 дан пример нанесения на карту точки М по координатам В = 54°38,4′ с.ш., L = 37°34,4′ в.д.

Рис. 2.6 Определение географических координат по карте и нанесение точек на карту по географическим координатам

Слайд 3Масштаб карты — одна из важнейших её характеристик. Он определяет степень уменьшения

линий на карте относительно горизонтальных проложений соответствующих им линий на

местности. Масштаб указан на каждом листе карты под южной (нижней) стороной рамки в числовом (численный масштаб) и графическом (линейный масштаб) виде (см. карту). Численный масштаб в общем виде, т.е. безотносительно к какой-либо определённой системе линейных мер, обозначается на картах в виде отношения 1 : М, где М — число, указывающее, во сколько раз уменьшены длины линий на местности при изображении их на карте. Так, масштаб 1:50 000 означает, что любой единице длины на карте соответствует 50 000 таких же единиц на местности. Для практического использования при измерениях по карте численный масштаб, кроме того, представляют именованным числом, указывая непосредственно величину масштаба, т.е. расстояние на местности, соответствующее 1 см карты. Так, для 1:50 000 карты величина масштаба равна 500 м.

Определение по карте протяжённости маршрута. Способы определения площадей по карте.

Определение координат точек местности (объектов) и целеуказание по карте

Координатами называются угловые или линейные величины, определяющие положение точки на какой-либо поверхности или в пространстве. При определении положения точек местности (целей) по карте применяются географические и плоские прямоугольные координаты.

Определение географических координат и нанесение на карту объектов по заданным координатам

Географические координаты — угловые величины (широта и долгота), определяющие положение объектов на земной поверхности и на карте относительно экватора и меридиана, принятого за начальный. Их подразделяют на астрономические, полученные из астрономических наблюдений, и геодезические, полученные из геодезических измерений на земной поверхности.

Астрономические координаты определяют положение точек земной поверхности на поверхности геоида, куда они проектируются отвесными линиями; геодезические координаты определяют положение точек на поверхности земного эллипсоида, куда они проектируются нормалями к этой поверхности.

Расхождения между астрономическими и геодезическими координатами обусловлены уклонением отвесной линии от нормали к поверхности земного эллипсоида. Для большей части территории земного шара они не превышают 3-4″ или в линейной мере 100 м. Максимальное уклонение отвесной линии достигает 40″.

На топографических картах применяются геодезические координаты. На практике при работе с картами их обычно называют географическими.

• Географические координаты какой-либо точки: М
• — это ее широта   В =
• — и долгота        L =.

Географическая широта — это угол, образованный плоскостью экватора и отвесной линией в данной точке земной поверхности. Величина угла показывает, насколько та или иная точка на земном шаре севернее или южнее экватора. Если точка расположена в Северном полушарии, то ее широта называется северной, а если в Южном полушарии южной

Долгота точки — это угол, образованный плоскостью начального меридиана и плоскостью меридиана, проходящего через данную точку.

За начальный принят меридиан, проходящий через астрономическую обсерваторию в Гринвиче (близ Лондона).

Все точки на земном шаре, расположенные к востоку от начального (Гринвичского) меридиана до меридиана 180 5о 0, имеют восточную, а к западу — западную долготу.

Географическая (картографическая, градусная) сетка — изображение на карте линий параллелей и меридианов; используется для определения географических (геодезических) координат точек (объектов) и целеуказания. На топографических картах линии параллелей и меридианов являются внутренними рамками листов; их широта и долгота подписываются на углах каждого листа.

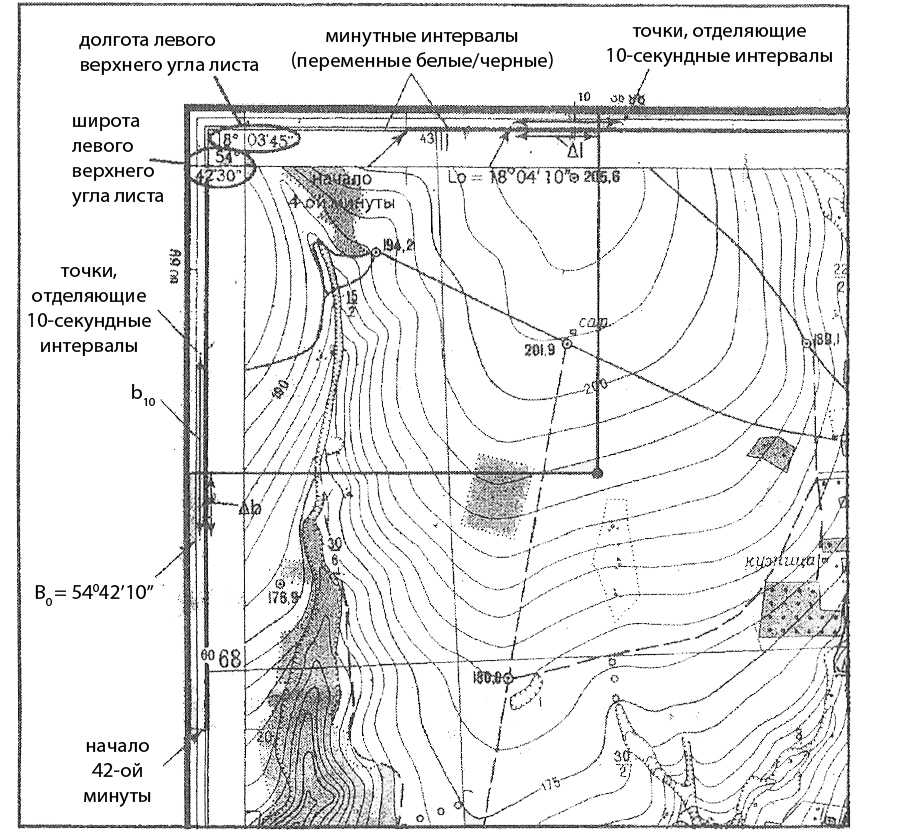

Для определения по карте географических координат точек местности на каждом ее листе наносится дополнительная рамка с делениями через одну минуту. Каждое минутное деление разбито точками на шесть равных отрезков через 10″.

Затем соединить ближайшие к точке А одноименные деления прямыми линиями по параллели (западная и восточная стороны рамки) и по меридиану (северная и южная стороны рамки карты). При этом проведенная параллель должна пройти южнее точки А, а меридиан — западнее.

После этого определить на глаз, каким частям десяти-секундных делений по широте и долготе соответствуют расстояния от проведенных параллели и меридиана до точки А. Определив величины этих отрезков в секундах и приплюсовав их к значениям координат проведенных параллели и меридиана, получим географические координаты точки А.

Для нанесения на карту точки по заданным географическим координатам, например точки С, имеющей широту и долготу, поступают следующим образом.

Затем  на северной и южной сторонах минутной рамки от меридиана (западной рамки листа карты) с долготой отсчитывают на восток по и через полученные точки проводят другую прямую линию (меридиан с долготой). В пересечении проведенных линий и будет находиться точка с заданными координатами.

Рассмотреть практически на примере. (2 — 3 точки — определить координаты, 2 — 3 точки нанести по заданным координатам).

Географическими координатами пользуются обычно при определении взаимного положения точек, удаленных друг от друга на весьма большие расстояния. Командиры подразделений чаще всего имеют дело с плоскими прямоугольными координатами.

(1

Определение координат в телефоне Android

К сожалению, Android не имеет официального встроенного способа получить GPS-координаты. Тем не менее есть возможность получить координаты Google Maps, что требует некоторых дополнительных шагов:

1. Откройте Google Maps на устройстве Android и найдите необходимую точку определения.
2. Нажмите и удерживайте ее в любом месте экрана и перенесите на Карты Google.
3. В нижней части появится информационная или подробная карта.
4. Найти опцию Share на информационной карте в верхнем правом углу. Это вызовет меню с опцией Share.

Такую настройку можно выполнить в Google Maps на iOS.

Это отличный способ получить координаты, который не требует устанавливать какие-либо дополнительные приложения.

Система географических координат необходима для того, чтобы с большой точностью определять местонахождение объекта на поверхности Земли. Как известно, эта система состоит из географической широты и долготы. Первый элемент из этой системы представляет собой угол между местным зенитом (полуднем) и плоскостью экватора, составляющий значение от 0 до 90 градусов к западу или востоку от границы экватора. Долгота – это угол, образованный двумя плоскостями: меридиана, проходящего через данную точку местности и гринвичского меридиана, т.е. нулевой точки. От последнего начинается отсчет долготы, составляющей значения от 0 до 180 градусов к востоку и западу (восточная и западная долгота). Знание, как ориентироваться на местности с помощью определения по широте и долготе, поможет сообщить свои точные координаты при возникновении экстренной ситуации, когда вы оказались в незнакомом месте, которое не обозначено на карте, или заблудились в лесу. О том, как можно определить широту и долготу своего местонахождения, можно узнать далее.

Часы для определения места по ширине и долготе

Понятие топографической карты

Топографическая карта состоит из ряда элементов, каждый из которых имеет свое значение и предназначение. Основной элемент топографической карты – это комплекс контурных линий, которые показывают планы горизонтальных сечений рельефа земной поверхности. Также на карте отмечены границы земельных участков, географические объекты (реки, озера, горы и др.) и объекты транспортной инфраструктуры (дороги, железные дороги, аэропорты и др.). Кроме того, на карте могут быть отмечены особые объекты (населенные пункты, памятники, парки и др.) и различные объекты экономической деятельности (поля, предприятия, склады и др.).

Топографические карты обычно имеют масштаб, который указывает на соотношение между размерами объектов на карте и их реальными размерами на местности. Чем меньше масштаб карты, тем больше объем информации может быть отображен на ней. Кроме того, на карте может быть указана сетка координат, которая позволяет определить географические координаты любой точки на карте.

Топографические карты могут быть различных типов, в зависимости от технических характеристик и предназначения. Существуют карты общего пользования, специальные карты для конкретных областей и регионов, а также тематические карты (геологические, экологические, архитектурные и др.). Многие государства имеют свои национальные системы координат для топографических карт.

Важно отметить, что топографические карты играют важную роль в различных областях деятельности, связанных с изучением и использованием территории. Они предоставляют детальную информацию о местности, помогая планировать строительство, развивать туризм, прогнозировать погоду и многое другое

Точность определения координат на картах различных масштабов

Точность определения географических координат по картам 1:25000-1:200000 составляет около 2 и 10″» соответственно.

Точность определения по карте прямоугольных координат точек ограничивается не только ее масштабом, но и величиной погрешностей, допускаемых при съемке или составлении карты и нанесении на нее различных точек и объектов местности

Наиболее точно (с ошибкой, не превышающей 0,2 мм) на карту наносятся геодезические пункты и. наиболее резко выделяющиеся на местности и видимые издали предметы, имеющие значение ориентиров (отдельные колокольни, фабричные трубы, постройки башенного типа). Поэтому координаты таких точек можно определить примерно с той же точностью, с которой они на карту наносятся, т. е. для карты масштаба 1:25000 — с точностью — 5-7 м, для карты масштаба 1:50000 — с точностью — 10-15 м, для карты масштаба 1:100000 — с точностью — 20-30 м.

Остальные ориентиры и точки контуров наносятся на карту, а, следовательно, и определяются по ней с ошибкой до 0,5 мм, а точки, относящиеся к нечетко выраженным на местности контурам (например, контур болота), с ошибкой до 1 мм.

Определение положения объектов (точек) в системах полярных и биполярных координат, нанесение на карту объектов по направлению и расстоянию, по двум углам или по двум расстояниям

Система плоских полярных координат
(рис. 3, а) состоит из точки О — начало координат, или полюса,
и начального направления ОР, называемого полярной осью
.

Рис. 3. а – полярные координаты; б – биполярные координаты

Положение точки М на местности или на карте в этой системе определяется двумя координатами: углом положения θ, который измеряется по ходу часовой стрелки от полярной оси до направления на определяемую точку М (от 0 до 360°), и расстоянием ОМ=Д.

В зависимости от решаемой задачи за полюс принимают наблюдательный пункт, огневую позицию, исходный пункт движения и т. п., а за полярную ось — географический (истинный) меридиан, магнитный меридиан (направление магнитной стрелки компаса) или же направление на какой-либо ориентир.

Этими координатами могут служить либо два угла положения, определяющих направления с точек А и В на искомую точку М, либо расстояния D1=АМ и D2=ВМ до нее. Углы положения при этом, как показано на рис. 1, б, измеряются в точках А и В или от направления базиса (т. е. угол А=ВАМ и угол В=АВМ) или от других каких-либо направлений, проходящих через точки А и В и принимаемых за начальные. Например, во втором случае место точки М определено углами положения θ1 и θ2, измеренными от направления магнитных меридианов.Система плоских биполярных (двухполюсных) координат
(рис. 3, б) состоит из двух полюсов А и В и общей оси АВ, называемой базисом или базой засечки. Положение любой точки М относительно двух данных на карте (местности) точек А и В определяется координатами, которые измеряются на карте или на местности.

Нанесение обнаруженного объекта на карту

Это один из важнейших моментов в обнаружении объекта. От того, насколько точно объект (цель) будет нанесен на карту, зависит точность определения его координат.

Обнаружив объект (цель), необходимо сначала точно определить по различным признакам, что обнаружено. Затем, не прекращая наблюдение за объектом и не обнаруживая себя, нанести объект на карту. Для нанесения объекта на карту существуют несколько способов.

Глазомерно
: объект наносится на карту, если он находится вблизи известного ориентира.

По направлению и расстоянию
: для этого необходимо сориентировать карту, найти на ней точку своего стояния, свизировать на карте направление на обнаруженный объект и прочертить линию до объекта от точки своего стояния, затем определить расстояние до объекта, измерив это расстояние на карте и соизмерив его с масштабом карты.

Рис. 4. Нанесение цели на карту прямой засечкой с двух точек.

Если таким образом графически невозможно решить задачу (мешает противник, плохая видимость и др.), то нужно точно измерить азимут на объект, затем перевести его в дирекционный угол и прочертить на карте из точки стояния направление, на котором отложить расстояние до объекта.

Чтобы получить дирекционный угол, надо к магнитному азимуту прибавить магнитное склонение данной карты (поправка направления).

Прямой засечкой
. Этим способом наносят объект на карту из 2-х-3-х точек, с которых можно вести наблюдение за ним. Для этого из каждой выбранной точки прочерчивается на ориентированной карте направление на объект, тогда пересечение прямых линий определяет местонахождение объекта.

Определение точного значения географических координат

Как определить долготу и широту точки точнее, чем 0,5°? Сначала необходимо выяснить, какой масштаб имеет карта, с которой ведется работа. Обычно в одном из углов карты указывается масштабная линейка, показывающая соответствие расстояний на карте расстояниям в географических координатах и в километрах на местности.

После того как найдена масштабная линейка, необходимо взять простую линейку с миллиметровыми делениями и измерить расстояние на масштабной линейки. Пусть в рассматриваемом примере 50 мм соответствует 1° широты и 40 мм — 1° долготы.

Теперь располагаем линейку так, чтобы она оказалась параллельной линиям долготы, нарисованным на карте, и измеряем расстояние от рассматриваемой точки до одной из ближайших параллелей, например, расстояние до параллели 11° равно 35 мм. Составляем простую пропорцию и получаем, что это расстояние соответствует 0,3° от параллели 10°. Таким образом, широта рассматриваемой точки равна +10,3° (знак плюса означает северную широту).

Аналогичные действия следует проделать для долготы. Для этого следует расположить линейку параллельно линиям широты и измерить расстояние до ближайшего меридиана от выбранной точки на карте, допустим, это расстояние равно 10 мм до меридиана 67° западной долготы. Согласно правилам пропорции получаем, что долгота рассматриваемого объекта равна -67,25° (знак минуса означает западную долготу).

Земные и референцные системы координат

Помимо вышеупомянутых, различают земные (общеземные) и референцные системы координат. Разбираемся, чем они отличаются.

Что такое земная система координат в геодезии?

Земная система координат — это пространственная система координат, предназначенная для количественного описания положения и движения объектов, находящихся на поверхности Земли и в околоземном пространстве.

Что такое референцная система координат в геодезии?

Референцная система координат — это система координат, созданная с целью обеспечения геодезических и картографических работ на конкретной территории. К ним можно отнести местные и условные системы координат.
