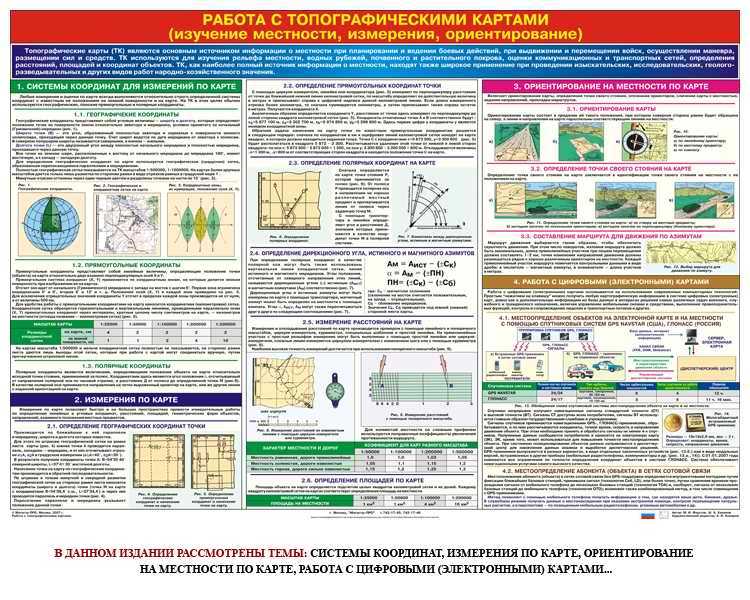

Понятие высоты на топографических картах
Контурные линии – это линии, соединяющие точки одинаковой высоты на местности. Они позволяют представить рельеф местности и помогают ориентироваться на карте. Каждая контурная линия имеет свой числовой показатель – высоту над изохипсой или над уровнем моря. Чем ближе друг к другу расположены контурные линии, тем круче склон местности.
Цветовая градация может использоваться для обозначения различных высотных интервалов. На карте используются разные цвета, которые соответствуют определенным высотам. Таким образом, можно быстро определить высотные различия на местности и уяснить особенности рельефа.
Штриховка также может использоваться для отображения высотных различий. Разные типы штриховки могут сигнализировать о различных высотах на местности. Чем плотнее штриховка, тем больше высота.
Важно учитывать, что на топографических картах указывается относительная высота, то есть высота над определенным уровнем моря или над изохипсой. Обычно этот уровень высоты указывается на карте и может быть разным для различных карт
Измерение высот на топографических картах требует некоторых навыков и знаний. Но с помощью практического руководства и понимания основных принципов, вы сможете успешно интерпретировать высоты и работать с топографическими картами.
Как измерять высоты на топографических картах
Измерение высот на топографических картах может быть полезным для различных целей, включая планирование путешествий, альпинистские и походные маршруты, а также научные исследования. В данном руководстве будет описано, как правильно измерять высоты на топографических картах.
Шаг 1: Ознакомьтесь с легендой карты
Перед измерением высот на топографической карте необходимо ознакомиться с легендой, которая предоставит вам информацию о том, как высоты представлены на карте. Обычно на легенде высоты обозначаются с помощью гидрографических линий или точек, а также шрифтом разных размеров для обозначения пиков, холмов и других особенностей местности.
Шаг 2: Выберете точку для измерения высоты
Выберите точку на карте, высоту которой вы хотите измерить. Обычно это может быть пик, холм, озеро или другая заметная особенность местности. Можно использовать также координатные линии, чтобы точно определить местоположение выбранной точки.
Шаг 3: Определите высоту точки на карте
Используйте линейку или масштабную линейку, чтобы измерить расстояние от выбранной точки до ближайшей контурной линии высоты. Как правило, контурные линии имеют одинаковый шаг высоты. Найдите количество контурных линий, которые вы пересекли, и умножьте значение шага высоты на это количество. Это и будет приближенная высота выбранной точки на карте.
Шаг 4: Учтите абсолютную высоту точки
Не забудьте учесть абсолютную высоту точки над уровнем моря. Обычно в топографических картах указывается абсолютная высота особых местных объектов, таких как пики или перевалы. Сравнивая абсолютную высоту с измеренной высотой на карте, вы получите точное значение высоты выбранной точки.
Следуя этим простым шагам, вы сможете измерить высоты на топографических картах без особых усилий и с высокой точностью. Помните, что измерение высот на карте имеет приблизительный характер и может быть затруднено неровным рельефом местности.
Понятие топографической карты
Высоты на топографических картах указываются при помощи специальных контурных линий, которые соединяют точки с одинаковыми высотами над уровнем моря. Каждая контурная линия имеет свою высоту, которая указывается на карте.
Система определения высот на топографических картах может быть разной, в зависимости от страны и стандартов. В России и многих других странах используется система высот относительно уровня моря. На карте такие высоты обозначаются в метрах.
Чтение высот на топографической карте осуществляется на основе изучения контурных линий и их расположения. Если контурные линии расположены близко друг к другу, это указывает на крутой склон или горную вершину. Если же контурные линии расположены далеко друг от друга, это может указывать на плоскую или пологую поверхность.
Топографические карты часто используются для планирования трекинговых маршрутов, ориентирования в горах и изучения географической обстановки. Они также могут быть полезны при планировании строительных работ, создании геологических карт и исследовании природных ресурсов.
Виды горизонталей
Горизонталь — замкнутая кривая линия на карте, которой соответствует на местности контур, все точки которого расположены на одной и той же высоте над уровнем моря.
Различают следующие горизонтали:
- основные (сплошные) — соответствующие высоте сечение рельефа;
- утолщенные — каждая пятая основная горизонталь; выделяется для удобства чтения рельефа;
- дополнительные горизонтали (полугоризонтали) — проводятся прерывистой линией при высоте сечения рельефа, равной половине основной;
- вспомогательные — изображаются короткими прерывистыми тонкими линиями, на произвольной высоте.
Расстояние между двумя смежными основными горизонталями по высоте называют высотой сечения рельефа. Высоту сечения рельефа подписывают на каждом листе карты под ее масштабом. Например: «Сплошные горизонтали проведены через 10 метров».
Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятой кратной высоте сечения, вычерчиваются утолщенно и на ней ставится цифра, указывающая высоту над уровнем моря.
Для того чтобы при чтении карты можно было быстро определить характер неровностей поверхности на картах, применяются специальные указатели направления скатов — бергштрихи — в виде коротких черточек, расставленных на горизонталях (перпендикулярно им) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин седловин или на дне котловин.
Дополнительные горизонтали (полугоризонтали) применяются для отображения характерных форм и деталей рельефа (перегибов склонов, вершин, седловин и т. п.), если они не выражаются основными горизонталями. Кроме того, применяют для изображения равнинных участков, когда заложения между основными горизонталями очень велики (более 3 — 4 см на карте).
Вспомогательные горизонтали применяют для изображения отдельных деталей рельефа (блюдец в степных районах, западин, отдельных бугров на плоскоравнинной местности), которые не передаются основными или дополнительными горизонталями.
Изображение горизонталями типовых форм рельефа
Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа — высоты, глубины или ширины.
Советы для точных измерений
Измерение высоты на топографических картах может быть сложной задачей, особенно для новичков. Однако, соблюдение определенных советов может помочь в получении более точных и надежных результатов. Вот несколько полезных советов:
| Совет | Описание |
|---|---|
| 1 | Внимательно прочитайте легенду карты. Она содержит важную информацию о системе измерений высоты и используемых символах. |
| 2 | Убедитесь, что ваше измерительное устройство или инструмент правильно откалиброваны. Неправильная калибровка может привести к неточным результатам. |
| 3 | Выберите точку на карте, которую вы сможете легко идентифицировать на местности. Например, это может быть ярко выраженный пик или водоем. |
| 4 | Применяйте методы, подходящие для конкретной ситуации. Например, если вы измеряете высоту от точки к точке, используйте метод «профиля высот». Если вы измеряете высоту на пути, используйте «разность высот». |
| 5 | Не забывайте учитывать вертикальные препятствия, такие как горные хребты или уступы, которые могут повлиять на измерения. |
| 6 | При возможности, проверьте ваше измерение на местности для подтверждения его точности. |
Следуя этим советам, вы сможете получить более точные измерения высоты на топографических картах. Помните, что практика делает совершенство, поэтому не стесняйтесь экспериментировать и улучшать свои навыки.
Определение высоты на топографической карте
Высота на топографической карте может быть определена с помощью контурных линий. Контурные линии соединяют точки на карте с одинаковым уровнем высоты над уровнем моря. Каждая контурная линия имеет свое значение высоты, обозначенное на карте.
Обычно контурные линии на топографической карте размещаются через одинаковые интервалы высоты, например, через 10 или 20 метров. Если нужно определить точную высоту, следует использовать более близкорасположенные контурные линии и интерполировать между ними.
Для определения высоты на топографической карте необходимо измерить расстояние между контурными линиями и умножить его на значение интервала высоты. Например, если расстояние между двумя контурными линиями составляет 50 метров, а интервал высоты равен 10 метрам, то высота будет 50 метров.
Важно помнить, что на топографической карте высоты приведены над средним уровнем моря, поэтому при использовании этих данных для навигации или других задач, связанных с абсолютной высотой над землей, необходимо учесть эту разницу. Также карта может содержать другие сведения о высоте, такие как точки с высотными координатами или специальные обозначения для географических объектов с определенной высотой
Также карта может содержать другие сведения о высоте, такие как точки с высотными координатами или специальные обозначения для географических объектов с определенной высотой.
Виды горизонталей
Горизонталь — замкнутая кривая линия на карте, которой соответствует на местности контур, все точки которого расположены на одной и той же высоте над уровнем моря.
Различают следующие горизонтали:
- основные (сплошные) — соответствующие высоте сечение рельефа;
- утолщенные — каждая пятая основная горизонталь; выделяется для удобства чтения рельефа;
- дополнительные горизонтали (полугоризонтали) — проводятся прерывистой линией при высоте сечения рельефа, равной половине основной;
- вспомогательные — изображаются короткими прерывистыми тонкими линиями, на произвольной высоте.
Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятой кратной высоте сечения, вычерчиваются утолщенно и на ней ставится цифра, указывающая высоту над уровнем моря.
Для того чтобы при чтении карты можно было быстро определить характер неровностей поверхности на картах, применяются специальные указатели направления скатов — бергштрихи — в виде коротких черточек, расставленных на горизонталях (перпендикулярно им) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин седловин или на дне котловин.
Дополнительные горизонтали (полугоризонтали) применяются для отображения характерных форм и деталей рельефа (перегибов склонов, вершин, седловин и т. п.), если они не выражаются основными горизонталями. Кроме того, применяют для изображения равнинных участков, когда заложения между основными горизонталями очень велики (более 3 — 4 см на карте).
Вспомогательные горизонтали применяют для изображения отдельных деталей рельефа (блюдец в степных районах, западин, отдельных бугров на плоскоравнинной местности), которые не передаются основными или дополнительными горизонталями.
Изображение горизонталями типовых форм рельефа
Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа — высоты, глубины или ширины.
Инструкции по использованию инструментов
Для измерения высоты на топографических картах можно использовать различные инструменты и методы. Вот несколько советов по использованию некоторых из них:
- Линейка: поместите линейку на карту и измерьте расстояние между двумя точками, представляющими высоту, которую нужно измерить. Затем используйте масштаб карты, чтобы перевести измеренное расстояние в реальную высоту. Учтите, что для точного измерения необходимо использовать масштабную линейку или другие инструменты, позволяющие измерять расстояния с высокой точностью.
- Высотомер: некоторые топографические карты имеют шкалу высот, которую можно использовать для простого измерения высоты. Поместите шкалу на карту так, чтобы нижний конец соответствовал той точке на карте, где измеряется высота, и верхний конец – другой точке с известной высотой. Затем определите значение высоты, считая количество делений шкалы между двумя точками.
- Триангуляция: используйте метод триангуляции для измерения высоты на топографической карте. Выберите три заданные точки на карте и измерьте углы между ними с помощью транспортира или специального инструмента. Затем используйте математические формулы для вычисления высоты на основе измеренных углов и расстояний между точками.
При использовании любых инструментов и методов измерения высоты на топографических картах рекомендуется быть внимательным и точным, чтобы получить наиболее точные результаты.
Условные обозначения высот на топографических картах:
Топографические карты предоставляют важную информацию о местности, включая данные о высотах. Высоты на картах обозначаются с использованием специальных условных обозначений, которые помогают интерпретировать их значения. Вот некоторые из наиболее распространенных условных обозначений высот:
1. Линии равных высот (или контурные линии) — это линии, соединяющие точки одинаковой высоты на карте. Они позволяют определить форму местности и ее рельеф. Чем ближе линии друг к другу, тем круче склон местности. Интервал контурных линий указывает на разницу в высоте между ними.
2. Колористические обозначения — на некоторых картах высоты могут быть обозначены цветными пятнами или полосами. Разные цвета соответствуют разным диапазонам высот, их значения обычно указываются в легенде карты.
3. Числовые обозначения — на топографических картах также могут быть использованы числовые значения, указывающие высоту над уровнем моря. Обычно они расположены около гор или других высоких точек на местности.
Понимание условных обозначений высот на топографических картах позволяет читать и интерпретировать информацию о рельефе местности
Это особенно важно для путешественников, экологов, географов и других специалистов, которые работают с географическими данными
Расшифровка значений высот
На топографических картах значения высот обозначаются с помощью условных обозначений, которые помогают интерпретировать данные о рельефе местности. Вот некоторые из наиболее часто встречающихся значений высот:
| Значение высоты | Описание |
|---|---|
| Горная вершина | Высокая точка рельефа, обычно имеющая форму конуса или хребта. |
| Горный хребет | Высокий и узкий участок рельефа, состоящий из нескольких вершин и склонов. |
| Горный перевал | Низкое место на горном хребте, обычно используемое для перехода через горы. |
| Холм | Небольшой участок поднятого рельефа, более высокий, чем окружающая местность. |
| Равнина | Плоское участок рельефа без заметных наклонов или подъемов. |
| Плато | Высокое и плоское участок рельефа, которое обычно окружено крутыми откосами. |
Это лишь некоторые из значений высот, которые могут встречаться на топографических картах. При интерпретации карты необходимо учитывать контекст и другие детали, чтобы полностью понять особенности рельефа конкретной местности.
Влияние рельефа на высотные отметки
При измерении и обозначении высот на топографических картах необходимо учитывать влияние рельефа. Рельефные особенности местности могут в значительной степени повлиять на указанные высотные отметки и требуют специального анализа.
Элементы рельефа, такие как холмы, горы, долины, овраги и склоны, оказывают влияние на представление высотных отметок в виде контурных линий на карте. Обычно на картах они интерпретируются с помощью изолиний — линий, соединяющих точки на карте с одинаковыми значениями высоты.
Чтение и понимание высотных отметок требует учета возможного искажения этих отметок из-за наличия рельефа.
1. Значение высотной отметки
Высотная отметка на топографической карте представляет собой относительное значение высоты в определенном масштабе. Одна изолиния обозначает все точки на карте, находящиеся на одинаковой высоте. Высота точки, обозначенной изолинией, равна значению этой изолинии. Например, изолиния с высотой 500 метров означает, что все точки на этой линии находятся на высоте 500 метров над уровнем моря.
Однако наличие рельефа может вызывать искажение таких отметок. Например, изолиния на склоне горы будет иметь форму кривой линии, а не прямой. Это связано с изменением уклона склона горы и потенциальными изменениями высоты между точками, которые находятся на одной изолинии.
2. Расстояние между изолиниями
На топографических картах расстояние между изолиниями часто используется для представления рельефа. Большое расстояние между изолиниями указывает на пологий рельеф или большое пространство между холмами и горами. В то же время, маленькое расстояние между изолиниями указывает на крутой рельеф или наличие крупных гор и ущелий.
Чтобы более точно прочитать высотные отметки, необходимо разбираться в типах и характеристиках рельефа, а также учитывать масштаб карты и ее особенности.
Знание основных принципов интерпретации рельефа и высотных отметок на топографической карте является необходимым для успешной ориентации в местности и планирования маршрутов.
Исходные данные для определения высоты
Для определения высоты на топографических картах необходимо использовать следующие исходные данные:
- Сетка координат: в системе топографических карт обычно используется сетка географических координат. Она позволяет определить местоположение на карте и находить точки по координатам.
- Высотные линии: на карте высоты обозначаются с помощью изолиний, которые соединяют точки с одинаковой высотой. Изолинии позволяют понять, какой участок карты находится выше или ниже других.
- Шкала: на топографической карте всегда присутствует шкала, которая показывает соотношение между реальными размерами и их изображением на карте. Шкала позволяет определить длину и высоту объектов на карте.
- Подписи и символы: на карте могут присутствовать подписи объектов и символы, которые описывают различные элементы ландшафта. Они помогают определить тип территории и ее особенности.
- Легенда: легенда содержит информацию о том, какие символы и цвета используются на карте и что они означают. Легенда помогает разобраться с топографическими обозначениями и понять, что изображено на карте.
Система координат на топографической карте
Обычно система координат на топографической карте состоит из двух частей: горизонтальных координат и вертикальных координат. Горизонтальные координаты обычно представляются сеткой из горизонтальных линий и вертикальных столбцов. Каждая линия и столбец имеют свою уникальную горизонтальную координату, которая может быть выражена в градусах, минутах и секундах. Эти координаты позволяют точно определить место на карте.
Вертикальные координаты, также известные как высоты, позволяют определить разницу в высоте между двумя точками на карте. Высоты обычно представляются с помощью контурных линий, которые соединяют точки с одинаковой высотой. Каждая контурная линия имеет свою уникальную высоту, которая может быть выражена в метрах или футах.
Для чтения высот на топографической карте необходимо обратить внимание на значения высот, которые обозначаются на контурных линиях или в специальных местах на карте. Некоторые карты также имеют шкалу высот, которая позволяет определить высоту относительно местности на карте
p>
Таким образом, система координат на топографической карте является важным инструментом для определения высот и расстояний на карте. Опираясь на горизонтальные и вертикальные координаты, можно точно определить местоположение и высоту объектов на карте и использовать эту информацию для выполнения различных задач.
Типы и формы рельефа местности
Рельеф — совокупность неровностей суши, дна океанов и морей, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных (выпуклых) и отрицательных (вогнутых) форм. Основными формамирельефа являются: гора, котловина, хребет, лощина и седловина.
Кроме перечисленных форм рельеф имеет детали. К деталям рельефа относятся: овраги, промоины, курганы, насыпи, выемки, уступы, каменоломни и т. д. Все разновидности форм и деталей рельефа состоят из элементов. Основными элементами рельефа являются: основание (подошва), склон (скат), вершина (дно), высота (глубина), крутизна и направление ската, линии водораздела и водосбора (тальвег).
В военном деле под местностью понимают участок земной поверхности, на котором предстоит вести боевые действия. Неровности земной поверхности называются рельефом местности, а все расположенные на ней объекты, созданные природой или трудом человека (реки, населенные пункты, дороги и т. п.) — местными предметами.
Рельеф и местные предметы являются основными топографическими элементами местности, влияющими на организацию и ведение боя, применение боевой техники в бою, условия наблюдения, ведения огня, ориентирования, маскировки и проходимость, т. е. определяющими ее тактические свойства.

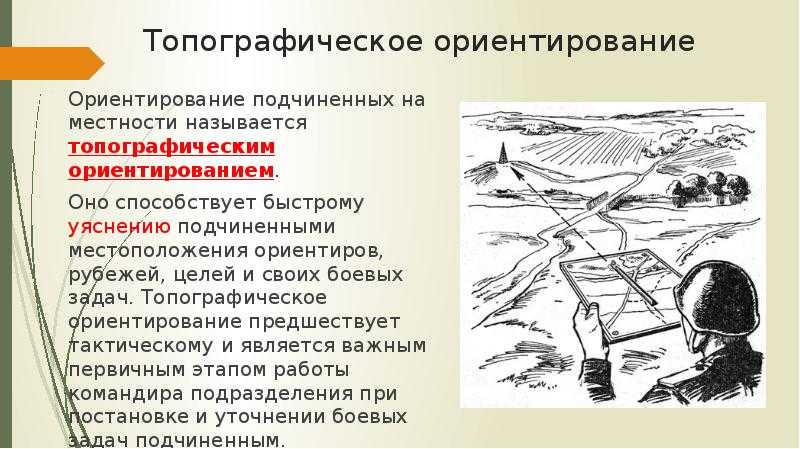

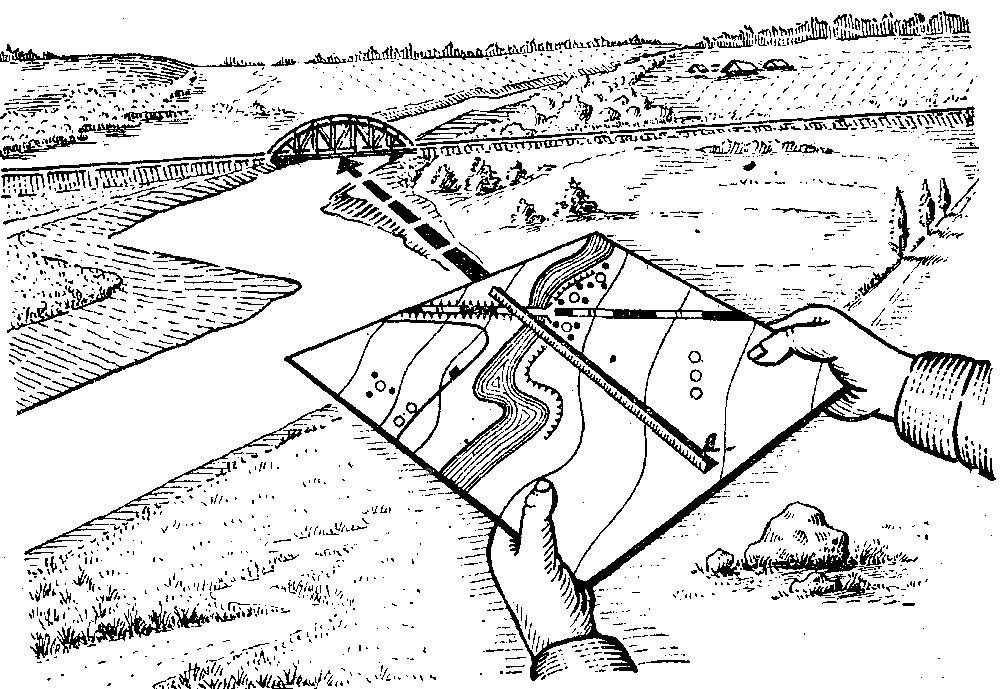

Топографическая карта является точным отображением всех наиболее важных в тактическом отношении элементов местности, нанесенных во взаимно точном расположении относительно друг друга. Она дает возможность изучить любую территорию в относительно короткий срок. Предварительное изучение местности и принятие решения для выполнения подразделением (частью, соединением) той или иной боевой задачи обычно производят по карте, а затем уже уточняют на местности.
Местность, оказывая влияние на боевые действия, в одном случае может способствовать успеху войск, а в другом оказывать отрицательное воздействие. Боевая практика убедительно показывает, что одна и та же местность может больше преимуществ дать тому, кто лучше ее изучит и более умело использует.
По характеру рельефа местность делится на равнинную, холмистую и горную.
Равнинная местность характеризуется небольшими (до 25 м) относительными превышениями и сравнительно малой (до 2°) крутизной скатов. Абсолютные высоты обычно небольшие (до 300 м).
Тактические свойства равнинной местности зависят главным образом от почвенно-растительного покрова и от степени пересеченности. Глинистые, суглинистые, супесчаные, торфяные грунты ее допускают беспрепятственное движение боевой техники в сухую погоду и значительно затрудняют движение в период дождей, весенней и осенней распутицы. Она может быть изрезана руслами рек, оврагами и балками, иметь много озер и болот, значительно ограничивающих возможности маневра войск и снижающих темпы наступления.
Холмистая местность характеризуется волнистым характером земной поверхности, образующей неровности (холмы) с абсолютными высотами до 500 м, относительными превышениями 25 — 200 м и преобладающей крутизной 2-3° (рис. 3, 4). Холмы обычно сложены твердыми породами, вершины и склоны их покрыты толстым слоем рыхлых пород. Понижения между холмами представляют собой широкие, ровные или замкнутые котловины.
Холмистая местность обеспечивает скрытое от наземного наблюдения противника передвижение и развертывание войск, облегчает выбор мест для огневых позиций ракетных войск и артиллерии, обеспечивает хорошие условия для сосредоточения войск и боевой техники. В целом она благоприятна как для наступления, так и для обороны.
Горная местность представляет собой участки земной поверхности, значительно приподнятые над окружающей местностью (имеющей абсолютные высоты 500 м и более). Она отличатся сложным и разнообразным рельефом, специфическими природными условиями. Основные формы рельефа — горы и горные хребты с крутыми скатами, часто переходящими в скалы и скалистые обрывы, а также лощины и ущелья, расположенные между горными хребтами. Горная местность характеризуется резкой пересеченностью рельефа, наличием труднодоступных участков, редкой сетью дорог, ограниченным количеством населенных пунктов, бурным течением рек с резкими колебаниями уровня воды, разнообразием климатических условий, преобладанием каменистых грунтов.
Боевые действия в горной местности рассматриваются, как действия в особых условиях. Войскам часто приходится использовать горные проходы, затрудняется наблюдение и ведение огня, ориентирование и целеуказание, в то же время она способствует скрытности расположения и передвижения войск, облегчает устройство засад и инженерных заграждений, организацию маскировки.
Шаги по измерению высот на топографических картах
1. Определите масштаб карты: посмотрите на легенду и найдите размер одной клетки или градуса. Это поможет вам понять соотношение между расстоянием на карте и действительным расстоянием на местности.
2. Определите точку, высоту которой вы хотите измерить, и найдите ее на карте. Обычно на карте отмечены горы, холмы и другие высотные объекты, которые помогут вам найти нужную точку.
3. Найдите контурные линии на карте. Контурные линии соединяют точки с одинаковой высотой и помогают представить рельеф местности. Измерьте интервал между контурными линиями, чтобы определить высоту.
4. Оцените уклон. Уклоны также отображены на топографической карте и позволяют определить, насколько круто поднимается или опускается местность. Измерьте угол наклона и используйте его вместе с другими данными для определения точной высоты.
5. Учтите вертикальные и горизонтальные координаты. Они могут быть представлены в различных системах, таких как географические координаты или пиксели на цифровой карте. Учтите это при измерении высот.
6. Используйте дополнительные инструменты и методы. Современные технологии, такие как глобальная навигационная спутниковая система (ГНСС) и спутниковые изображения, могут быть полезными инструментами для измерения высот на топографических картах.
Измерение высот на топографических картах может быть сложным процессом, требующим точности и внимания к деталям. При выполнении шагов и использовании корректных методов вы сможете получить достоверные данные о высотах на карте.
