Топографические карты и планы

Засекречивание карт

В связи с особой миссией топографических карт, всегда возникала необходимость их засекречивания. Достать карты самых «опасных» масштабов всегда было крайне трудно, а некоторые карты, которые могли быть доступны гражданским лицам, специально искажались в конспиративных целях.

Однако с 1991 года подобные карты появились в открытой продаже, а с появлением Google Maps всем желающим стали доступны снимки практически любой местности, включая масштаб, которые ранее составлял государственную тайну. А секретными считались карты масштаба 1:50 000 и больше.

По сути и сегодня каждый, кто станет изучать подробную корту, может быть обвинен в использовании доступа к государственной тайне. Об этом говорится в соответствующих государственных нормативных актах, точнее списках, о которых упоминается в нормативных актах, однако сами списки в свою очередь тоже секретны.

Как выдержать государственные запреты – непонятно, поскольку в интернете можно найти в открытом доступе отснятые территории всех без исключения российских объектов, включая секретных.

Как следовать закону в таком случае – неизвестно, однако можно с уверенностью утверждать о паре вещей:

• без умения ориентироваться по карте, польза ее наличия сомнительна,
• топографические карты дают несравненно больше информации о местности, чем даже самые подробные снимки местности.

Ценность снимков по сравнению с картой может быть только в случае большей актуальность снимков. Во всем остальном качественно составленная актуальная топографическая карта – это кладезь информации, глубина которой не идет ни в какое сравнение со снимком.

Что такое топографические карты и зачем они нужны?

Топографические карты являются важным инструментом для различных областей деятельности. Они используются геодезистами и инженерами для планирования строительства и проведения геодезических работ. Карты также широко используются в учебных целях, для изучения географии и геологии.

Кроме того, топографические карты особенно полезны во время походов и путешествий. Они позволяют планировать маршруты, определять навигацию и ориентироваться в незнакомой местности. Карты содержат информацию о высотах над уровнем моря, границах национальных парков, местах для кемпинга и других полезных объектах.

Топографические карты представлены в различных масштабах, в зависимости от того, какую площадь они охватывают и детализации, которую они предоставляют. Они могут быть отличным средством познания и изучения мира вокруг нас, а также помощником во многих сферах нашей жизни.

Информационное наполнение топографических карт

Топографические карты, как правило, содержат разнообразную информацию о территории, которую они охватывают. Эта информация представлена с использованием различных компонентов, которые выполняют свои уникальные функции.

Рельеф — один из основных компонентов топографической карты. Он представляет собой изображение рельефа местности с использованием горизонтальных и вертикальных линий, называемых контурами. Контуры позволяют определить высоту каждой точки на карте, что делает ее неоценимым инструментом для планирования путешествий на открытом воздухе или для анализа географических характеристик определенной местности.

Водные объекты — такие как реки, озера и водохранилища, также важны для топографических карт. Они помечаются с использованием специальных символов или штриховки, которые указывают на их местоположение и размер. Эти объекты имеют большое значение для путешественников, рыбаков и других людей, зависящих от водных ресурсов, поскольку они помогают определить доступность воды и наличие потенциальных опасностей.

Дороги и пути — это еще один важный компонент топографических карт. Они обозначаются разными линиями или штриховкой в зависимости от их типа — автомобильные дороги, железные дороги, пешеходные тропы и т.д. Эта информация может быть полезна для путешественников, водителей и любого, кто хочет исследовать местность и планировать свой маршрут.

Населенные пункты — такие как города, деревни и поселки — также присутствуют на топографических картах. Они обозначаются символами, которые указывают на их тип и размер. Эта информация может быть полезна для определения пунктов назначения, планирования поездок или поиска конкретных мест в определенной местности.

Кроме того, топографические карты могут включать множество других компонентов, таких как границы, линии высот, ориентиры, обозначения мест, растительность и многое другое. Все эти элементы помогают создать полное и информативное представление о местности, которую они охватывают.

Важно отметить, что каждая топографическая карта имеет свои особенности и может содержать дополнительную информацию в зависимости от своих целей и назначения

Описание рельефа на топографических картах

В топографическом описании рельефа используется система горизонталей и показателей высот, которые присутствуют на карте. Горизонтали — это линии, соединяющие точки с одинаковыми значениями высот. Они изображены на карте в виде кривых линий, называемых равноотдаленными линиями. На топографической карте каждая равноотдаленная линия имеет заданный интервал высот, например, 10 метров или 20 метров.

Кроме равноотдаленных линий, на топографической карте есть и другие элементы, отображающие рельеф. Например, уровнемерные линии, которые соединяют точки с одинаковыми абсолютными высотами, также изображаются на карте. Они помогают определить высоту над уровнем моря в конкретной точке местности.

Другим важным компонентом описания рельефа являются гипсометрические изображения, которые показывают изменение высот относительно нулевого уровня. На этих изображениях высоты обозначаются разными цветами или градациями тонов.

Описание рельефа на топографических картах позволяет легко определить перепады высот и структуру местности, что является необходимым для различных деятельностей, таких как строительство, планирование маршрутов, изучение территории и многое другое.

Система координат и масштаб на топографических картах

Топографические карты представляют собой географические изображения, которые используют систему координат, чтобы определить местоположение различных объектов на земной поверхности. Система координат на топографических картах обычно основана на географической широте и долготе.

Масштаб является важной характеристикой топографической карты и определяет отношение между измерениями на карте и соответствующими реальными расстояниями на земле. На топографических картах масштаб обычно обозначается числителем и знаменателем, например, 1:25 000, где 1 см на карте соответствует 25 000 см на земле

Система координат и масштаб вместе обеспечивают точность и надежность топографических карт. Они позволяют определить местоположение объектов на карте и сравнивать их с реальными расстояниями на земле. Также они помогают определить масштаб карты и понять, насколько подробно изображены объекты на ней.

Планы городов и специальные карты.

План (топографический)— изображение небольшого участка или объекта местности на бумаге. Планы составляются обычно в крупных масштабах. Местность на них характеризуется более детально, чем на картах соответствующих масштабов.

Планы городов (крупных поселков городского типа, железнодорожных узлов) создаются в масштабах 1:10 000 и 1:25 000. Они предназначаются для детального изучения городов и ближайших подходов к ним, ориентирования и целеуказания, управления войсками в ходе боя за город, а также для выполнения точных измерений и расчетов.

На плане города помещаются данные не только о наземных, но и подземных объектах (метро, канализация, коллекторы связи и т. п.), указываются наименования улиц (непосредственно на плане, а также списком на полях с обозначением их места по квадратам километровой сетки), перечень важнейших объектов, а также справка, характеризующая данный пункт в экономическом и военном отношении. Планы городов создаются в проекции Гаусса и по точности соответствуют топографическим картам тех же масштабов.

Специальные карты, используемые в штабах и войсках, создаются заблаговременно в мирное время или при подготовке и в ходе боевых действий. К специальным картам, изготовляемым заблаговременно, относятся обзорно-географические, бланковые, аэронавигационные, карты путей сообщения, водных рубежей, рельефные и др.

Специальные карты, изготовляемые при подготовке и в ходе боевых действий, предназначаются для детального изучения местности и ее отдельных элементов на данный период времени. К ним относятся карты изменений местности в районе ядерного взрыва, карты участков рек, горных проходов и перевалов, зон затопляемости, источников водоснабжения и др.

Основная информация о топографических картах

Основная цель топографических карт — предоставить детальную информацию о земной поверхности, включая ее рельеф, границы участков земли, наличие водоемов, дорог и других объектов. Карты также содержат информацию о системе координат, масштабе, легенде и других элементах, которые помогают читателю разобраться в представленных данных.

На топографических картах информация приводится в виде изолиний, которые отражают изменение высоты на местности. Также используются различные символы, которые обозначают дороги, реки, мосты, леса и т.д. Благодаря этим символам карты становятся наглядными и понятными для пользователей.

Основные компоненты топографических карт включают заголовок, который указывает на местоположение карты, масштаб, легенду, которая расшифровывает символы и штрихи, систему координат, которая помогает определить расположение объектов на карте, а также разделы с графиками, таблицами и другой дополнительной информацией.

Топографические карты различаются по масштабу: более детальные карты имеют больший масштаб, что позволяет увидеть более мелкие объекты и детали местности. Однако, чем больше масштаб карты, тем меньшую площадь она может покрыть. Поэтому при выборе карты необходимо учитывать цель ее использования и необходимую детализацию данных.

Топографические карты широко используются в различных отраслях, включая геодезию, геологию, географию, археологию, туризм, строительство и другие. Они помогают специалистам и любителям получить полную и достоверную информацию о местности и принять соответствующие решения.

Символ	Описание
️	Обозначение природных объектов (озера, реки, леса и пр.)
	Обозначение строений и сооружений (здания, мосты, маяки и пр.)
️	Обозначение дорог и трасс
️	Обозначение аэропортов и взлетно-посадочных полос

Топографические карты являются незаменимым инструментом для исследования и понимания местности. Они предоставляют полную и достоверную информацию о рельефе, объектах и других деталях, которые могут быть важными при планировании и выполнении различных задач.

Особенности топографических карт

Среди карт различают два основных вида – топографические и географические. Географические в свою очередь делятся на общегеографические (физическая, политическая) и специальные (полезных ископаемых, геологические и пр.). Топографические отличаются единым масштабом по всем направлениям каждого листа или групп листов и имеют свои видовые особенности.

Топографическую карту условно можно представить чем-то средним между географической картой и планом местности. Ее можно назвать более подробной географической картой или более масштабным и детализированным планом местности. Топографическая карта довольно подробна – на нее наносятся все значимые объекты, все дороги, тропы, водоемы – все что помогает или препятствует достижению определенной пространственной цели.

Топографическая карта похожа на план местности тем, что характеризуется:

• большим масштабом,
• высоким уровнем детализации.

Топографическая карта отличается от плана местности тем, что:

• ее масштаб обычно меньше, чем у плана,
• она содержит информацию о рельефе.

Топографические карты являются одной из разновидностей карт наряду с географическими и по сравнению с географическими имеют более крупный масштаб и большую детализацию, то есть те особенности, которые делают топографическую карту похожей на план местности. Иногда ее так и называют: топографический план.

Изображая довольно большую территорию – десятки километров – и изображая ее довольно детально с учетом всех значимых объектов и параметров местности, включая рельеф, топографические карты – универсальный инструмент для ориентирования на местности размером в небольшой городок. Как говорится, «находка для шпиона», причем и в шутку, и всерьез.

Итак, топографические карты – это особый вид карт, по своим свойствам наиболее близкий к плану местности. Топографическая карта – это уменьшенное графическое изображение участка земной поверхности, которое содержит точную информацию об объектах на этой местности, интересующих свойствах местности, ее рельефе, о точных расстояниях между объектами и транспортной инфраструктуре местности.

Такая карта используется при работе непосредственно на местности. Ее обычно можно достать и разложить перед собой в процессе прохождения по исследуемой территории. Несмотря на разницу в масштабах, все топографические карты разбиты на небольшие листы, которые можно развернуть, отыскав необходимый квадрат. Лист со сторонами 40-50 см легко использовать, изучая нужный участок.

Подытожим и перечислим особенности топографической карты:

• Относительно большой масштаб.
• Информация об объектах, расположенных на местности, об их размерах и пространственных характеристиках.
• Информация о рельефе.
• Информация о гидрографии.
• Информация о свойствах местности и объектов на ней (грунты, растительность, прочие особенности).
• Информация о коммуникациях и средствах соединения.
• Информация о границах территорий при их делении.
• Информация об опорных геодезических пунктах.

Наука, которая занимается составлением топографических карт называется топографией. Наука, которая занимается измерением размеров и форм на местности называется геодезией. Опорные геодезические пункты – это точки так называемой геодезической сети, включающей в себя специальные технические объекты, которые фиксируют координаты местности, определенные при геодезических замерах.

Какие данные содержит топографическая карта?

Топографическая карта представляет собой графическое изображение территории, на котором содержатся различные данные о ее физической и природной среде, а также любые другие объекты.

Ключевыми данными, которые обычно содержит топографическая карта, являются:

1. Рельеф: карта позволяет увидеть высотные контуры, горы, холмы, реки, озера и другие физические особенности местности.
2. Географические объекты: карта содержит информацию о дорогах, железных дорогах, поселениях, границах стран и других важных географических объектах.
3. Гидрологические объекты: топографическая карта отображает информацию о реках, озерах, водоемах и других гидрологических особенностях местности.
4. Покрытие почвы и растительность: карта может предоставлять данные о типах и составе почвы, а также о распределении растительности на территории.
5. Отметки населенных пунктов: топографическая карта может указывать населенные пункты, их названия, размеры и другую связанную информацию.
6. Границы территорий: карта может отображать границы административных единиц, таких как области, районы, страны и т. д.

Эти данные помогают пользователям понять географическую конфигурацию и особенности местности, найти местоположение, планировать маршруты и осуществлять другие полезные операции.

Географическая привязка на топографических картах

Географическая привязка на топографической карте осуществляется с использованием геодезических методов и инструментов, таких как спутниковая навигация и измерение углов. Она позволяет определить координаты объектов на карте с высокой точностью.

Географическая привязка представляется на топографической карте в виде сетки, состоящей из геодезических координатных линий – широт и долгот. Широта измеряется в градусах от 0 до 90 и указывает положение объекта на север или юг от экватора. Долгота измеряется в градусах от 0 до 180 и указывает положение объекта на запад или восток от основного меридиана.

Компонент	Назначение
Шкала	Позволяет определить масштаб карты и расстояния между объектами
Легенда	Указывает символы и их значений на карте для понимания ее содержания
Высоты	Отображает высоты и рельеф местности с использованием гипсометрических теней и контурных линий
Гидрография	Показывает водные объекты, такие как реки, озера и водохранилища
Дороги и населенные пункты	Отображает дороги, города, села и другие населенные пункты
Рельеф	Позволяет определить характеристики местности, такие как склоны, гряды и котловины
Границы	Указывает политические и административные границы между странами и регионами

Географическая привязка на топографических картах является необходимым средством для множества применений, включая путешествия, геологические исследования, экологический мониторинг и планирование градостроительства. Она позволяет представить информацию о местности в реалистичном масштабе и обеспечить точность и надежность анализа картографических данных.

Как правильно читать карту

Существует множество различных типов карт, каждая из них должна правильно читаться, у них есть свои некоторые особенности. Но есть несколько основных методов или средств, которые помогают в любой карте.

1. Кардинальные точки.
2. Весы.
3. Марки и цвета.
4. Секционирование.

1

Кардинальные точки. Абсолютно любая карта имеет кардинальные точки, которые образуются при помощи сторон света. Верх будет всегда Севером, низ Югом. Обозначаются они чаще всего в виде звёзд. На старых картах имеется всего одно единственное обозначение Севера. Точки обычно 4, но в некоторых картах используется 8, чаще всего это военные карты, которые предполагают использование стратегических мероприятий.

2

Весы. Используются чаще всего продвинутыми путешественниками. Для использования необходимо изучить некоторые важные особенности. Располагаются внизу карты в виде разделов. Предназначается для измерения масштаба. Всего разделяется на две основные разновидности, это имперская и метрическая системы измерений

Важно их различать, так как они довольно сильно друг от друга отличаются. Весы позволяют определить время на маршрут со всеми изогнутыми линиями и возвышенностями

Рекомендуется воспользоваться специальными часами.

3

Марки и цвета. Играют немаловажную роль в обозначениях и прокладывании маршрута. Большинство обычных любителей не используют данный параметр, хотя он может довольно сильно помочь. Целью цветов является не только помощь узнать, где находится человек и что вокруг него есть, но и помочь разузнать маршрутизацию и то, что может ожидать на маршруте.

4

Секционирование. Топографическая карта делится на зоны и квадраты. По-другому его называют секционированием. Для правильного ориентирования можно воспользоваться дополнительными знания.

Рельеф

Основными элементами рельефа на топографических картах являются горы, холмы, долины, ущелья, реки, озера и другие географические объекты. Они отображаются с помощью специальных знаков и символов, позволяющих определить характеристики местности.

При создании топографических карт используются различные методы отображения рельефа, такие как контурное изображение, тенирование, наклон и др. Это позволяет создать на карте максимально точное представление о ландшафте и его особенностях.

Изучение рельефа на топографических картах является важным для множества сфер деятельности. Например, оно необходимо для планирования строительства, разработки геологических исследований, организации туристических маршрутов и других задач.

Масштабирование и легенда

На топографических картах часто присутствует легенда, которая помогает пользователям интерпретировать информацию, содержащуюся на карте. Легенда обычно представляет собой таблицу, которая содержит обозначения символов и цветов, используемых на карте. В легенде указывается, например, какие цвета обозначают леса, реки, города и другие объекты. Также в легенде может быть информация о системе координат, используемой на карте, и прочие данные, которые помогают в использовании карты.

Масштабирование и легенда являются важными элементами любой топографической карты. Они помогают пользователям правильно интерпретировать и использовать карту для осуществления различных задач.

Чем топографическая карта отличается от плана

В основе отличия лежит назначение. План изначально является крупномасштабным чертежом с условными знаками. Его цель — изображение определенной территории. Составляется в масштабах 1:500, 1:2000 и 1:5000. Топографическая карта изображает рельеф местности, демонстрирует расположение водоемов, растительности, грунтов. Составляют ее в крупных (1:10 000, 1:25 000, 1:50 000) и средних масштабах (1:100 000, 1:200 000). Все это определено нормативными документами. В зависимости от требования относительно детальности изображения выбирается подходящий масштаб. Чем он крупнее, тем точнее будут изображены сведения о растительности, зеленых насаждениях, дорогах, объектах местности.

Особенности природной среды

Содержание топографических карт неразрывно связано с особенностями природной среды. Карты отображают различные элементы природной среды, такие как ландшафты, реки, озера, горы, леса и сельскохозяйственные угодья.

Топографические карты также отражают особенности рельефа, такие как высоты, наклоны, перепады высот и местность в целом. Они позволяют учитывать естественные преграды, которые могут повлиять на движение человека и транспортных средств.

Еще одной особенностью природной среды, которую отражают топографические карты, является распределение растительности. Карты показывают типы растительного покрова в определенной местности, а также помогают определить наличие лесов, полян, сельскохозяйственных угодий и других районов с различными видами растений.

С включением всех этих элементов и особенностей природной среды топографические карты обеспечивают не только детальное представление о ландшафте и его характеристиках, но и ценную информацию для различных областей деятельности, таких как геология, экология, сельское хозяйство и строительство.

Какие элементы входят в структуру топографической карты?

Топографическая карта представляет собой графическое изображение некоторого участка местности на плоскости. Она содержит различные элементы, которые представлены в таблице:

Элементы	Описание
Графическое изображение	Представляет собой нанесенные на карту линии, точки, символы и т.д., позволяющие ориентироваться на местности.
Координатная сетка	Система параллелей и меридианов, которая используется для задания точной привязки объектов на карте к земной поверхности.
Знаки и символы	Используются для обозначения различных объектов, таких как дороги, реки, леса, озера и т.д. Каждый символ имеет свое значение и цвет.
Легенда	Список и пояснение значений и цветов знаков и символов, используемых на карте.
Масштабная линейка	Оценивая длину масштабной линейки и сравнивая ее с изображенной на карте дорогой или рекой, можно определить реальные расстояния на местности.
Надписи	Используются для обозначения наименования географических объектов, названий населенных пунктов, дорог и прочей информации.
Штриховки	Используются для обозначения топографических объектов, таких как леса, болота, рельефные и гидрографические объекты и др.

Эти элементы в совокупности обеспечивают информативность и понятность топографической карты, позволяя читателю получить полное представление о рельефе и других особенностях изображенного участка местности.

Населенные пункты

Населенные пункты на картах обозначаются специальными символами или графическими элементами. Эти символы могут отражать различные типы населенных пунктов, такие как города, села, деревни и т.д. Кроме того, символы могут иметь разные размеры в зависимости от численности населения.

Вместе с обозначением населенного пункта на карте также указывается его название. Названия населенных пунктов могут быть представлены разными способами: либо в виде текстового описания, либо в виде графического элемента

Также название населенного пункта может сопровождаться другими символами или метками, указывающими на его важность, административную принадлежность или другую информацию

На карте также могут быть указаны различные объекты инфраструктуры в населенных пунктах, такие как школы, больницы, аэропорты и т.д. Они могут быть представлены с помощью специальных символов или символических обозначений, которые позволяют узнать, какой именно объект находится в данном месте.

Почему создание карт всегда актуально

Созданная однажды топографическая карта местности не может быть актуальна через 5 или 10 лет. Более того, она устаревает практически в момент ее разработки. Это все из-за быстрых темпов изменения ситуации на местности. По мере появления новых объектов (здания, сооружения, инженерные коммуникации, насаждения, водоемы) необходимо обновлять карты и актуализировать их

Это важно для строительных компаний, проектных и эксплуатирующих организаций и др. Обновление карт необходимо выполнять при достижении изменений в пределах 30-40%, то есть при значительной контурной нагрузке в зависимости от общего числа контуров и объектов

Основными причинами для обновлений считаются следующие:

• изменения сети дорог (магистральных, железных, шоссейных);
• масштабные изменения городов и других населенных пунктов;
• возведение крупных предприятий за чертой населенных пунктов;
• изменения в гидрографическом режиме местности;
• зеленые насаждения, затрудняющие ориентирование на местности.

Определение и цель топографических карт

Топографическая карта представляет собой графическое изображение местности, на котором отражаются такие основные элементы, как рельеф, горизонтальная и вертикальная сетки, дороги, реки и другие объекты. Она содержит информацию о территории, ее природных и искусственных особенностях.

Цель создания топографических карт заключается в том, чтобы предоставить информацию о местности для различных целей. Такие карты используются в геодезии, строительстве, природоохранной деятельности, а также для практического использования в повседневной жизни.

Основные задачи топографических карт:

1. Описать объекты местности с определенной точностью и детализацией.
2. Предоставить географическую основу для различных картографических изданий.
3. Служить средством навигации и ориентации на местности.
4. Использоваться в геологических и географических исследованиях.
5. Поставить военным средство для планирования операций и маршрутов.

Топографические карты имеют важное значение для многих сфер деятельности, позволяя удобно представить информацию о местности и использовать ее в практических целях

Гидрография

На топографической карте гидрография представлена с помощью различных символов и обозначений, которые позволяют определить тип и размеры водных объектов.

Обычно реки на карте изображаются с помощью сплошной линии, при этом линия может иметь разную ширину в зависимости от размера реки. Озера и водохранилища представлены в виде закрашенных контуров, а болота — точечными символами.

Гидрография не только помогает определить расположение водных объектов на местности, но и является важным элементом для планирования и организации хозяйственной деятельности, строительства гидротехнических сооружений и других инженерных объектов.

Инструменты, которые вам понадобятся

Для того чтобы начать своё путешествие, необходимо подготовить ряд инструментов и некоторых знаний, которые будут помогать на всём пути следования. Из инструментов, конечно же, понадобится топографическая карта, компас для определения сторон света, карандаш и ластик для отметки на определенных точках маршрута.

Также можно воспользоваться смартфоном.

В нём можно найти уже готовые топографические карты и компас. Также необходимо индивидуально подойти к вопросу выбора инструментов, так как это в большей степени зависит от длительности и сложности выбранного маршрута и его разновидности.

Наручные часы с несколькими режимами работы помогут с определениями некоторых возможностей. Не помешает и инструмент для увеличения. К примеру, можно взять обычную лупу.

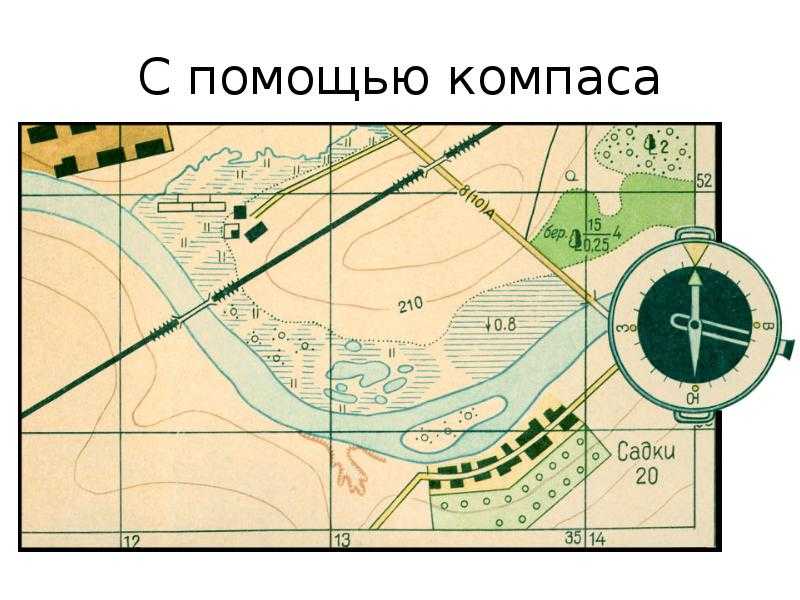

Ориентирование по карте.
