6.2. РАЗНОВИДНОСТИ ГРАФИЧЕСКИХ МАСШТАБОВ

6.2.1. Переходный масштаб

Иногда в практике приходится пользоваться картой или аэроснимком, масштаб которых не является стандартным. Например, 1:17 500, т.е. 1 см на карте соответствуют 175 м на местности. Если построить линейный масштаб с основанием 2 см, то наименьшее деление линейного масштаба при этом будет 35 м. Оцифровка такого масштаба вызывает трудности при производстве практических работ.
Чтобы упростить определение расстояний по топографической карте, поступают следующим образом. Основание линейного масштаба принимают не 2 см, а рассчитывают так, чтобы оно соответствовало круглом числу метров – 100, 200, и т.д..

Пример. Требуется рассчитать длину основания соответствующего 400 м для карты масштаба 1:17 500 (в одном сантиметре 175 метров).
Чтобы определить, какие размеры на карте масштаба 1:17 500 будет иметь отрезок длиной 400 м, составляем пропорции:на местности на плане175 м 1 см400 м Х смХ см = 400 м× 1 см / 175 м = 2,29 см.

Решив пропорцию, делаем вывод: основание переходного масштаба в сантиметрах равно величине отрезка на местности в метрах деленное на величину именованного масштаба в метрах. Длина основания в нашем случае а = 400 / 175 = 2,29 см.

Если теперь построить поперечный масштаб с длиной основания а = 2,29 см, то одно деление левого основания будет соответствовать 40 м (рис. 6.3).

Рис. 6.3. Переходный линейный масштаб.
Измеренное расстояние АС = ВС + АВ = 800 +160 = 960 м.

Для более точных измерений на картах и планах строят поперечный переходный масштаб.

6.2.2. Масштаб шагов

Используют этот масштаб для определения расстояний, измеренных шагами во время глазомерной съемки. Принцип построения и использования масштаба шагов подобен переходному масштабу. Основание масштаба шагов рассчитывают так, чтобы оно соответствовало круглому числу шагов (пар, троек) – 10, 50, 100 , 500.
Для расчета величины основания масштаба шагов необходимо определить масштаб съемки и рассчитать среднюю длину шага Шср.
Среднюю длину шага (пары шагов) рассчитывают по известному расстоянию, пройденному в прямом и обратном направлениях. Разделив известное расстояние на количество пройденных шагов, получают среднюю длину одного шага. При наклоне земной поверхности количество пройденных шагов в прямом и обратном направлениях будет разное. При движении в сторону повышения рельефа шаг будет короче, а в обратную сторону – длиннее.

Пример. Известное расстояние 100 м измерено шагами. В прямом направлении пройдено 137 шагов, а в обратном – 139 шагов. Рассчитать среднюю длину одного шага.Решение. Всего пройдено: Σ м = 100 м + 100 м = 200 м. Сумма шагов составляет: Σ ш = 137 ш + 139 ш = 276 ш. Средняя длина одного шага составляет:

Шср = 200 / 276 = 0,72 м.

Удобно работать с линейным масштабом, когда масштабная линия размечена через 1 – 3 см, а деления подписаны круглым числом (10, 20, 50, 100). Очевидно, величина одного шага 0,72 м в любом масштабе будет иметь крайне малые значения. Для масштаба 1:2 000 отрезок на плане будет составлять 0,72 / 2 000 = 0,00036 м или 0,036 см. Десять шагов, в соответствующем масштабе, будут выражены отрезком 0,36 см. Наиболее удобным основанием для данных условий, по мнению автора, будет величина 50 шагов: 0,036 × 50 = 1,8 см.
Для тех, кто считает шаги парами, удобным основанием будет 20 пар шагов (40 шагов) 0,036 × 40 = 1,44 см.
Длину основания масштаба шагов можно также вычислить из пропорций или по формулеа = (Шср × КШ) / М
где: Шср – средняя величина одного шага в сантиметрах,КШ – количество шагов в основании масштаба, М – знаменатель масштаба.

Длина основания для 50 шагов в масштабе 1:2 000 с длиной одного шага равным 72 см будет составлять:а = 72 × 50 / 2000 = 1,8 см.
Чтобы построить масштаб шагов для приведенного выше примера необходимо горизонтальную линию разделить на отрезки равные 1,8 см, а левое основание разделить на 5 или 10 равных частей.

Рис. 6.4. Масштаб шагов.
Измеренное расстояние АС = ВС + АВ = 100 + 20 = 120 ш.

Карты масштабов 1:50 000 и 1:25 000

Рис. 5. Пример разграфки листа стотысячной карты на карты масштаба 1:50 000 (синие) и 1:25 000 (зелёные)

Лист карты масштаба 1:50 000 (500 м в 1 см) образуется делением листа карты масштаба 1:100 000 на четыре части (рис. 5); его номенклатура состоит из номенклатуры стотысячной карты и одной из заглавных букв А, Б, В, Г русского алфавита. Например, N-37-56-А.

Лист карты масштаба 1:25 000 (250 м в 1 см) получается делением листа карты масштаба 1:50 000 на четыре части; номенклатура его образуется из номенклатуры пятидесятитысячной карты с добавлением одной из строчных букв а, б, в, г русского алфавита; например, N-37-56-А-б.

Карты масштаба 1:1 000 000

Рис. 2. Разграфка на листы миллионной карты территории бывшего Советского Союза

В основу номенклатуры топографических карт положена карта масштаба 1:1 000 000 (10 км в 1 см; так называемые «миллионки», Рис. 2.).

Вся поверхность Земли делится параллелями на ряды (через 4°), а меридианами — на колонны (через 6°); стороны образовавшихся трапеций служат границами листов карты масштаба 1:1 000 000. Ряды обозначаются заглавными латинскими буквами от А до V, начиная от экватора к обоим полюсам, а колонны — арабскими цифрами, начиная от меридиана 180° с запада на восток. Номенклатура листа карты состоит из буквы ряда и номера колонны. Например, лист с городом Москва обозначается N-37.

Приполярные круглые области (с широтой свыше 88°) обозначаются буквой Z без указания номера колонны.

Для широт свыше 60°

Листы миллионных карт, расположенные между широтами 60—76°, сдваиваются по долготе; так, лист карты масштаба 1:1 000 000 будет иметь протяжённость по долготе не 6°, а 12°. Выше широты 76° карты счетверяются и занимают 24° долготы. За параллелью 88° находится лист Z, занимающий все 360° долготы.

Сдвоенные листы миллионной карты обозначаются указанием ряда (буквой) и двух соответствующих колонн (нечётным и последующим чётным числом); например, лист карты масштаба 1:1 000 000 на район города Мурманска имеет номенклатуру R-35,36.

Счетверённые листы образуются схожим образом, четыре колонны перечисляются через запятую. Например, лист карты для западной части Земли Франца-Иосифа будет иметь номенклатуру U-37,38,39,40.

Примечания

. Дата обращения: 1 октября 2011.
Военно-топографический журнал, 1920. № 1-3
О военно-топографической службе и топогеодезическом обеспечении войск. РИО ВТС ВС СССР. Москва. 1980. — стр. 86-88
Ю.К. Неумывакин, Е.И. Халугин, П.Н. Кузнецов, А.В Бойко Под Редакцией В.П. Савинных и В.Р. Ященко. 2. Топографические съемки // Геодезия топографические съемки. — Москва: «Недра», 1991. — С. 90. — 317 с.
ГКИНП-02-033-82 Инструкция по топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и 1:500
ГКИНП-02-033-82 Инструкция по топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и 1:500. Система разграфки листов планов обязательно устанавливается в техническом проекте (программе) работ.
. Дата обращения: 20 сентября 2021.
Постановление Правительства РФ от 24 ноября 2016 г. N 1240 «Об установлении государственных систем координат, государственной системы высот и государственной гравиметрической системы»
С.Г. Судаков. 2. Схема построения геодезической сети в СССР // Основные Геодезические Сети. — Москва: «Недра», 1975. — С. 24. — 368 с.
Генике А.А. Побединский Г.Г. 7.4. Создание и реконструкция городских геодезических сетей с использованием спутниковых технологий // Глобальные спутниковые системы определения местоположения и их применение в геодезии. — Москва: ФГУП «Картгеоцентр», 2004. — С. 249. — 352 с.
Для определения количества километров в 1 см карты от цифры масштаба следует отбросить 5 нулей. Например 1:2~~00 000~~ = 1:2 — в одном сантиметре два километра.
1° ≈ 111,111 км
1° ≈ 111,322 км * cos φ

История системы разграфки и номенклатуры топографических карт в России

Период с 1918 по 1945 годы

14 сентября года вышел декрет Совета Народных Комиссаров РСФСР «О введении международной метрической системы мер и весов». В связи с этим перед Корпусом военных топографов РККА встали сложные задачи, связанные с выбором наиболее рациональных масштабов съёмок и карт, перевычислением координат геодезических пунктов, заменой инструментов и приборов.
Решение этих задач требовало много времени, огромных усилий и в условиях гражданской войны было не осуществимым.

По указанию Всероссийского главного штаба Военно-топографическое управление разработало в конце 1918 года проект перехода от карт верстовых масштабов к картам метрических масштабов. Объявлен приказом по КВТ № 48 от 4 апреля 1919 года. Проект предусматривал:

Для съёмочных брульонов и карт всех масштабов, до 1:1 000 000 включительно, принять многогранную проекцию.
Сторонами рамок планов и карт должны быть меридианы и параллели.
Начальным меридианом при счёте долгот принять международный Гринвичский меридиан.
Установить строго определённое, ограниченное число основных и обязательных масштабов: для съёмок — 1:25 000, 1:50 000 и 1:100 000, для составления карт — 1:100 000, 1:300 000 и 1:1 000 000.
Полувёрстный масштаб съёмки (1:21 000) заменить масштабом 1:25 000, горизонтали проводить через 5 метров, полугоризонтали — через 2,5 метра. В этом масштабе снимать наиболее пересечённые контурами и культурные районы и рубежи, имеющие значение в военном отношении.
Одновёрстный масштаб съёмки (1:42 000) заменить масштабом 1:50 000, горизонтали проводить через 10 метров, полугоризонтали — через 5 метров. В этом масштабе производить топографические съёмки местности, сравнительно мало пересечённой контурами и с несложным рельефом, каковой представляется большая часть Европейской России.
Разбивку рамок планшетов а масштабах 1:25 000 и 1:50 000 производить с таким расчётом, чтобы в одном планшете масштаба 1:50 000 заключалось целое число (четыре) планшетов масштаба 1:25 000.
Размеры съёмочных брульонов масштаба 1:25 000 установить 7,5′ по долготе и 5′ по широте, а масштаба 1:50 000 — 15′ по долготе и 10′ по широте.
Двухвёрстный масштаб съёмки (1:84 000) заменить масштабом 1:100 000, горизонтали проводить через 10 или 20 метров в зависимости от характера рельефа.
Размеры листов карты масштаба 1:100 000 установить по долготе 30′ и по широте 20′.
В листе карты масштаба 1: 100 000 должно быть четыре листа карты масштаба 1:50 000 и 16 листов карты масштаба 1:25 000.
Вместо существующих карт масштабов 2, 3, 5, 10, 20 и 25 вёрст в дюйме установить три основных и обязательных масштаба — 1:100 000, 1:300 000 и 1:1 000 000, что позволит провести реформу в издательстве карт в кратчайший срок и с наименьшей затратой сил и средств.
Карта масштаба 1:300 000 должна заменить собой пятивёрстную и десятивёрстную специальные карты.
Рельеф на карте масштаба 1:300 000 изображать горизонталями проводимыми через 20 метров, а при отсутствии точных картографических материалов — отмывкой.
Размеры листов карты масштаба 1:300 000 установить по долготе 2°, а по широте 1°.
В одном листе карты масштаба 1:300 000 должно быть 12 листов карты масштаба 1:100 000.
Для листа карты масштаба 1:1 000 000 принять установленные Международным географическим конгрессом размеры по долготе 6° и по широте 4°.

В ходе обсуждения этого проекта в него были внесены изменения и дополнения. Для топографических съёмок, например, предлагалось ввести дополнительный масштаб 1:10 000, а для составления и издания карт установить масштабы: 1:25 000, 1:50 000, 1:100 000, 1:200 000, 1:500 000 (вместо 1:300 000) и 1:1 000 000. Академия наук считала необходимым поддерживать на уровне современности и издавать такие обзорные карты, как 20-, 40- и 100-вёрстная.

Принятый в последующем масштабный ряд советских топографических карт включал все предлагавшиеся масштабы.

Переход к топографическим съёмкам и составлению карт в метрической системе частями КВТ РККА, а также ВГУ ВСНХ начал осуществляться с 1923 года, а всеми остальными учреждениями и ведомствами страны, выполнявшими топогеодезические и картографические работы — с 1927 года.

Планы масштабов 1:1000 и 1:500

Для топографических планов масштабов 1:1000 (10 м в 1 см) и 1:500 (5 м в 1 см) всегда применяется прямоугольная разграфка с размерами рамок 50 × 50 см. Листу масштаба 1:2000 соответствуют 4 листа масштаба 1:1000, обозначаемых римскими цифрами (I, II, III, IV), и 16 листов масштаба 1:500, обозначаемых арабскими цифрами (1, 2, 3, 4, 5, …, 16). Номенклатура листов масштабов 1:1000 и 1:500 складывается из номенклатуры листа масштаба 1:2000 и соответствующей римской цифры для листа масштаба 1:1000 или арабской цифры для листа масштаба 1:500, например: 4-Б-IV, или для 1:500 — 4-Б-16 На одном листе плана масштаба 1:1000 изображается участок площадью 25 га, на листе плана масштаба 1:500 — 6,25 га.

Применение топографических карт СССР

Топографические карты СССР имели широкое применение в различных областях деятельности:

Геология и геодезия: карты СССР использовались для исследования и изучения геологической структуры, определения границ и месторождений полезных ископаемых, а также для определения географических координат и высот географических объектов.
Лесное хозяйство: карты использовались для планирования и организации лесных угодий, определения параметров лесных массивов, построения лесных дорог и определения направления лесозаготовительных работ.
Сельское хозяйство: карты использовались для определения землепользования, планирования севооборотов и распределения сельскохозяйственных угодий.
Транспорт: топографические карты использовались для планирования маршрутов дорог и железных дорог, разработки топографических планов на строительство и реконструкцию транспортных объектов.
Туризм и отдых: карты использовались для планирования походов, маршрутов и экскурсий, а также для ориентирования в неизвестной местности.

Топографические карты СССР отличались точностью и детализацией, что позволяло использовать их в самых разных сферах деятельности. Они были надежным источником информации и неизменным атрибутом планирования и проведения работ на территории СССР.

Карты масштаба 1:500 000

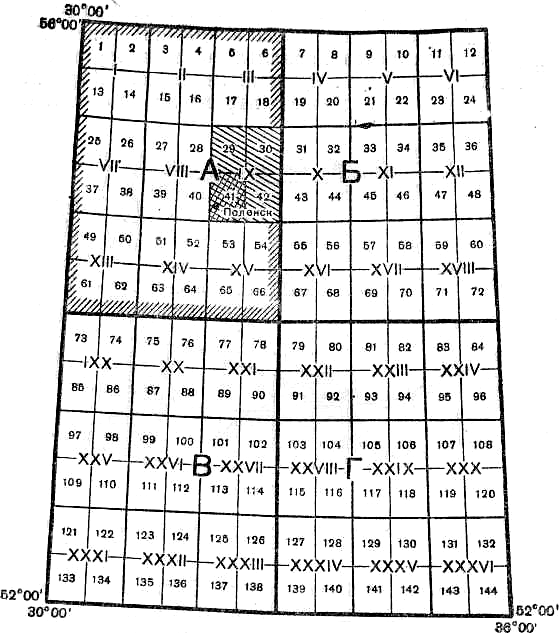

Рис. 3. Пример разграфки листа миллионной карты на карты масштаба 1:500 000 (синие), 1:200 000 (зелёные) и 1:100 000 (жёлтые)

Карты масштаба 1:500 000 (5 км в 1 см) являются четвёртой частью листа карты 1:1 000 000 и обозначаются номенклатурой листа миллионной карты с добавлением одной из заглавных букв А, Б, В, Г русского алфавита, обозначающих соответствующую четверть (рис. 3). Например, лист карты масштаба 1:500 000 с г. Рязань имеет номенклатуру N-37-Б.

Для широт свыше 60°

Карты масштаба 1:500 000 за 60° сдваиваются до 88°. Например, лист карты для Белушьей Губы будет иметь номенклатуру R-39-А,Б.

Карты масштабов 1:50 000 и 1:25 000

Рис. 5. Пример разграфки листа стотысячной карты на карты масштаба 1:50 000 (синие) и 1:25 000 (зелёные)

Использование карты для пеших и велосипедных походов

Топографические карты СССР особенно полезны для планирования и проведения пеших и велосипедных походов. Благодаря подробной информации и высокому уровню детализации, эти карты предоставляют путешественникам множество полезных данных.

Первым шагом при использовании карты для походов является выбор необходимого масштаба. Для пеших походов рекомендуется выбирать карты с масштабом 1:25 000 или 1:50 000, чтобы иметь возможность более точно определить маршрут и видеть детали местности. Для велосипедных походов можно использовать карты с масштабом 1:100 000, которые позволяют получать достаточно информации и удобны для планирования маршрута.

Важной особенностью топографических карт является возможность определения высотных отметок и неровностей местности. Это особенно полезно при планировании пеших и велосипедных маршрутов, так как можно выбрать наиболее удобный и безопасный путь с учетом рельефа

Высотные отметки на карте позволяют определить наличие горных перевалов, ущелий, рек и других элементов местности, которые могут быть сложными для преодоления.

Также на карте присутствуют информация о населенных пунктах, дорогах, реках, озерах и других географических объектах, которые помогают путешественникам ориентироваться и принимать решения о маршруте.

Значение	Обозначение на карте
Горы	Сплошной штриховой узор
Реки	Сплошные или прерывистые линии
Дороги	Толстые линии разной окраски
Озера и водоемы	Голубые пятна
Населенные пункты	Замкнутые окружности разной величины

Для успешного использования карты в походах, необходимо обладать навыками ее чтения и интерпретации. Необходимо уметь определять место на карте, вычислять расстояния между точками, определять направление движения и находить нужные объекты на местности. Поэтому перед походом рекомендуется изучить основы картографии и приобрести необходимые навыки.

В заключение, использование топографической карты СССР в пеших и велосипедных походах позволяет путешественникам планировать маршрут, ориентироваться на местности и преодолевать трудности безопасно и эффективно. Наличие всей необходимой информации на карте позволяет предотвратить возможные проблемы и насладиться приключением.

Активный туризм на Юге России

1.6. РАЗГРАФКА И НОМЕНКЛАТУРА КАРТ

Разграфка карт — система деления карт на отдельные листы.

Номенклатура карт — система нумерации и обозначения отдельных листов. Каждый лист ограничен рамкой. Сторонами рамок листов топографических карт служат параллели и меридианы (табл. 3).

Размеры листов топографических карт

Размеры листов карты в градусной мере

Типовая запись номенклатуры

В основу номенклатуры топографических карт СССР положена карта масштаба 1 : 1 000 000.

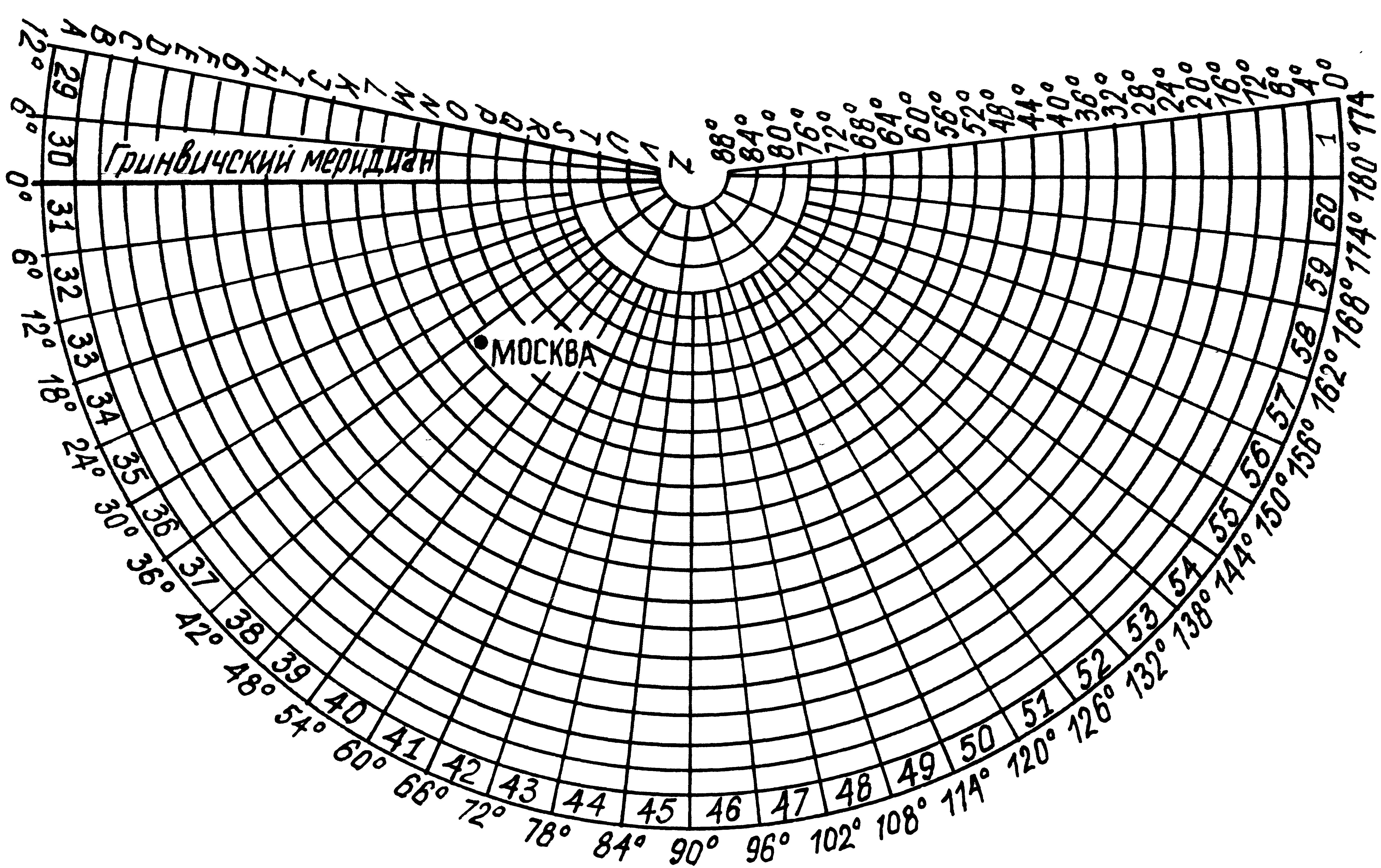

Номенклатура карты масштаба 1 :1000 000 (рис. 2). Вся поверхность Земли делится параллелями на ряды (через 4°), а меридианами—на колонны (через 6°); стороны образовавшихся трапеций служат границами листов карты масштаба 1 : 1000 000. Ряды обозначаются заглавными латинскими буквами от А до V , начиная от экватора к обоим полюсам, а колонны — арабскими цифрами, начиная от меридиана 180° с запада на восток. Номенклатура листа карты состоит из буквы ряда и номера колонны. Например, лист с г. Москва обозначается N — 37,

Лист карты масштаба 1 :500 000 является четвертой частью листа карты 1 : 1000 000 и обозначается номенклатурой листа миллионной карты с добавлением одной из заглавных букв А, Б, В, Г русского алфавита, обозначающих соответствующую четверть (рис. 3). Например, лист карты масштаба 1:500000 с г. Рязань имеет номенклатуру N — 37—Б.

Лист карты масштаба 1:200000 образуется делением миллионного листа на 36 частей (рис. 3); номенклатура его состоит из обозначения листа карты масштаба 1 : 1000 000 с добавлением одной из римских цифр 1, II , III , IV , . . ., XXXVI . Например, лист с г. Рязань имеет номенклатуру N — 37— XVI

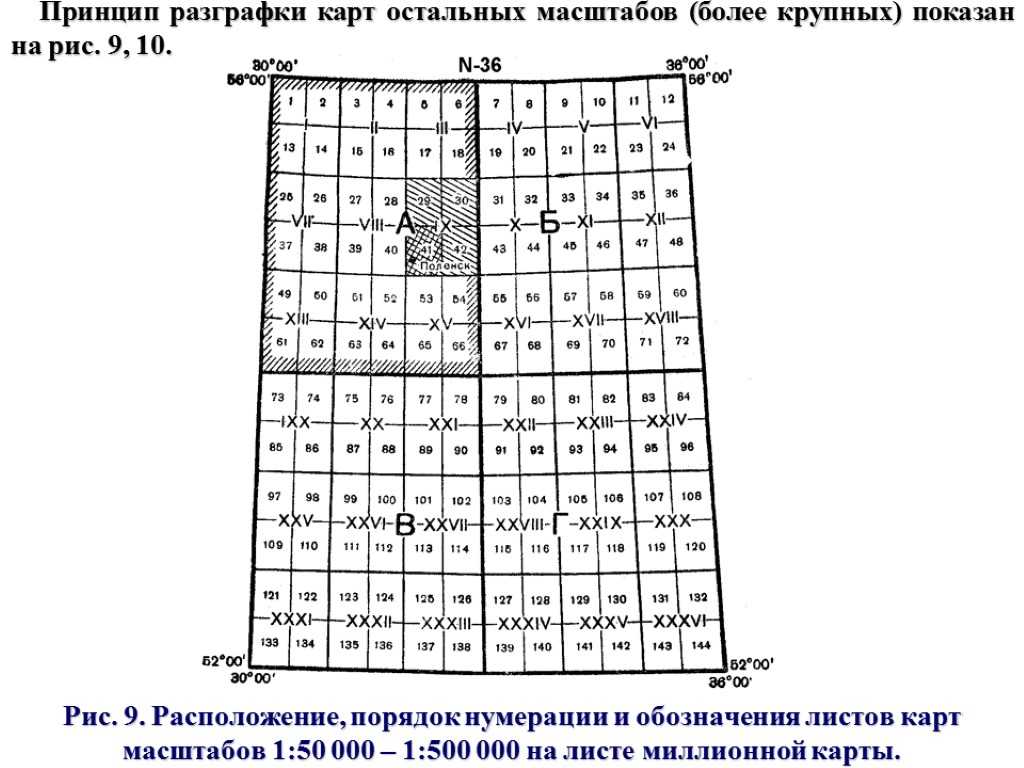

Рис. 3. Разграфка и номенклатура листов карт масштаба 1 : 500 000 и I : 200 000

Лист карты масштаба 1:100 000 получается делением листа миллионной карты на 144 части (рис. 4); номенклатура его состоит из обозначения листа карты 1:1000 000 с добавлением одного из чисел 1, 2, 3, 4, . 143, 144. Например, лист стотысячной карты с г. Рязань будет ^—37—56.

Лист карты масштаба 1:50 000 образуется делением листа карты масштаба 1:100000 на четыре части (рис. 5); его номенклатура состоит из номенклатуры стотысячной карты и одной из заглавных букв А, Б, В, Г русского алфавита. Например, N —37— 56—А. Лист карты масштаба 1:25000 получается делением листа карты масштаба 1:50 000 на четыре части; номенклатура его обра-

зуется из номенклатуры пятидесятитысячной карты с добавлением одной из строчных букв а, б, в, г русского алфавита. Пример на рис. 5 N — 37— 56— А— б.

На листах карт на южное полушарие к номенклатуре листа добавляется подпись в скобках Ю.П.; например, А—32—Б (Ю.П.).

Листы карт, расположенные между широтами 60—76°, сдваиваются по долготе; например, лист карты масштаба 1 : 1000 000 по долготе будет иметь протяженность не 6, а 12°.

Сдвоенные листы миллионной карты обозначаются указанием ряда (буквой) и двух соответствующих колонн (нечетным и последующим четным числом); например, лист карты масштаба 1 : 1 000 000 на район г. Мурманска имеет номенклатуру R — 35,36.

Сдвоенные листы карт других масштабов обозначаются аналогичным способом: к номенклатуре западного левого листа приписывается буква или номер восточного листа, например R — 35—25,26. Листы карт, расположенные севернее параллели 76°, издаются счетверенными по долготе. Их обозначение производится таким же порядком, как и сдвоенных листов, только к номенклатуре западного листа приписываются номера последующих трех листов.

Применение топографических карт в СССР

В Советском Союзе топографические карты имели широкое применение в различных областях деятельности. Они использовались в геодезии, геологии, строительстве, сельском хозяйстве и других отраслях.

Одно из основных применений топографических карт в СССР было связано с военными нуждами

Топографические карты позволяли определить местность, ее рельеф, препятствия и особенности, что было важно для планирования военных операций, размещения войск и обустройства оборонительных сооружений. Такие карты позволяли командирам иметь достоверную информацию о местности и использовать ее в своих тактических действиях

Также топографические карты широко применялись в строительстве и инженерных работах. Они помогали проектировать дороги, мосты, железные дороги, гидротехнические сооружения и другие инфраструктурные объекты. На основе топографических карт можно было оценить географические особенности местности, изучить грунтовые условия и природные ресурсы, что было необходимо для планирования и проведения строительных работ.

Сельское хозяйство также активно использовало топографические карты. Они позволяли определить особенности почвы и рельефа, выбрать подходящие районы для земледелия, организовать освоение новых земель. Топографические карты были необходимы для разработки схем мелиорации и разведки водных ресурсов, предоставляли информацию о ландшафтах и климатических условиях.

Топографические карты СССР также широко использовались в научных исследованиях и природоохранительных мероприятиях. Они позволяли изучать регионы и их экосистемы, а также оценивать воздействие человеческой деятельности на природу. Такие карты использовались при планировании и проведении экологических исследований, а также в разработке мер по охране окружающей среды.

Топографические карты были важным инструментом для различных отраслей и обеспечивали надежную информацию о местности. Они помогали принимать взвешенные решения, планировать действия и достигать успеха в различных задачах и проектах.

Сводная таблица масштабов карт и планов

Масштаб	км на местностив 1 см карты	Название карты	Протяжение листа	Число листов на лист масштаба 1:1000000	Пример номенклатуры листа	Тип карт
По широте (по вертикали)	По долготе (по горизонтали)
в градусах	в километрах	в градусах	в километрах
1:1 000 000	10	Миллионная	4°	ок. 445	6°	до 668	1	N-37	Мелкомасштабные
1:500 000	5	Пятисоттысячная,или полумиллионная	2°	ок. 222	3°	до 334	4	N-37-A
1:300 000	3	Трёхсоттысячная	1°20′	ок. 148	2°	до 222	9	III-N-37	Среднемасштабные
1:200 000	2	Двухсоттысячная	40′	ок. 74	1°	до 111	36	N-37-XXVI
1:100 000	1	Стотысячная	20′	ок. 37	30′	до 56	144	N-37-144
1:50 000	0,5 (500 м)	Пятидесятитысячная	10′	ок. 19	15′	до 28	576	N-37-144-Г	Крупномасштабные
1:25 000	0,25 (250 м)	Двадцатипятитысячная	5′	ок. 9,3	7′ 30″	до 14	2304	N-37-144-Г-г
1:10 000	0,1 (100 м)	Десятитысячная	2′ 30″	ок. 4,6	3′ 45″	до 7	9216	N-37-144-Г-г-4
1:5 000	0,05 (50 м)	Пятитысячная	1′ 15″ или 40 см	ок. 2,3 или 2,0	1′ 52,5″ или 40 см	до 3,5 или 2,0	36864	N-37-144-(256) или 4	Карты или Планы
1:2 000	0,02 (20 м)	Двухтысячная	25″ или 50 см	ок. 0,77 или 1,0	37,5″ или 50 см	до 1,2 или 1,0	331776	N-37-144-(256-и) или 4-Б
1:1 000	0,01 (10 м)	Тысячная	50 см	0,5	50 см	0,5	—	4-Б-IV	Планы
1:500	0,005 (5 м)	Пятисотка	50 см	0,25	50 см	0,25	—	4-Б-16

Система разграфки листов планов обязательно устанавливается в техническом проекте (программе) работ. При прямоугольной разграфке, планы сквозной номенклатуры не имеют и могут быть отнесены к любому листу масштаба 1:5 000.

Общие замечания

На листах карт на южное полушарие к номенклатуре листа добавляется подпись в скобках Ю. П.; например, А-32-Б (Ю. П.).

Строго говоря топопланы не создаются от ГГС (Государственной Геодезической Сети). С 1 января 2017 г. все геодезические и картографические работы, предусматривающие создание новых пространственных данных в государственной системе координат, должны выполняться только в ГСК-2011. Однако после 1 января 2017 г. срок службы СК-95 и СК-42 был продлён и осуществляется переход к ГСК-2011 (географической системе координат). ГОСТом Р 59562-2021 П.9 вводится определение государственный топографический план.

При такой, прямоугольной разграфке, планы масштабов 1:2 000, 1:1 000 и 1 : 500 сквозной номенклатуры не имеют и могут быть отнесены к любому листу масштаба 1:5 000. То есть локальная система координат устанавливается на отдельные участки местности картографирования, площадью 3000-5000 км², что ответствует 2 листам масштаба 1:100 000, и не всегда связана с общегосударственной. Может находится, как в труднодоступных районах страны, так в плотно заселённых..

Планы масштабов 1:5000 и 1:2000

Для планов масштабов 1:5000 и 1:2000 применяется два вида разграфки — трапециевидная, в которой рамками планов служат параллели и меридианы, и прямоугольная, в которой рамки совмещают с линиями сетки прямоугольных координат.

При трапециевидной разграфке границы листов планов масштаба 1:5000 получают делением листа масштаба 1:100000 на 256 частей (16×16), которые нумеруют от 1 до 256. Номенклатура, например листа № 70, записывается так N-37-87(70).

Разграфку листов масштаба 1:2000 получают делением листа масштаба 1:5000 на 9 частей (3×3) и обозначают добавлением буквы русского алфавита, например, N-37-87(70-и).

Сводная таблица масштабов карт и планов

Масштаб	км на местностив 1 см карты	Название карты	Протяжение листа	Число листов на лист масштаба 1:1000000	Пример номенклатуры листа	Тип карт
По широте (по вертикали)	По долготе (по горизонтали)
в градусах	в километрах	в градусах	в километрах
1:1 000 000	10	Миллионная	4°	ок. 445	6°	до 668	1	N-37	Мелкомасштабные
1:500 000	5	Пятисоттысячная,или полумиллионная	2°	ок. 222	3°	до 334	4	N-37-A
1:300 000	3	Трёхсоттысячная	1°20′	ок. 148	2°	до 222	9	III-N-37	Среднемасштабные
1:200 000	2	Двухсоттысячная	40′	ок. 74	1°	до 111	36	N-37-XXVI
1:100 000	1	Стотысячная	20′	ок. 37	30′	до 56	144	N-37-144
1:50 000	0,5 (500 м)	Пятидесятитысячная	10′	ок. 19	15′	до 28	576	N-37-144-Г	Крупномасштабные
1:25 000	0,25 (250 м)	Двадцатипятитысячная	5′	ок. 9,3	7′ 30″	до 14	2304	N-37-144-Г-г
1:10 000	0,1 (100 м)	Десятитысячная	2′ 30″	ок. 4,6	3′ 45″	до 7	9216	N-37-144-Г-г-4
1:5 000	0,05 (50 м)	Пятитысячная	1′ 15″ или 40 см	ок. 2,3 или 2,0	1′ 52,5″ или 40 см	до 3,5 или 2,0	36864	N-37-144-(256) или 4	Карты или Планы
1:2 000	0,02 (20 м)	Двухтысячная	25″ или 50 см	ок. 0,77 или 1,0	37,5″ или 50 см	до 1,2 или 1,0	331776	N-37-144-(256-и) или 4-Б
1:1 000	0,01 (10 м)	Тысячная	50 см	0,5	50 см	0,5	—	4-Б-IV	Планы
1:500	0,005 (5 м)	Пятисотка	50 см	0,25	50 см	0,25	—	4-Б-16

Современное состояние топографической разграфки

В настоящее время разграфка топографических карт СССР имеет важное значение для многих отраслей науки и промышленности. Она не только позволяет определить точное местоположение объектов на территории, но и даёт возможность проводить геологические и геодезические исследования, планировать строительство инфраструктуры и землепользование

Все топографические карты создаются на основе топографической разграфки, которая представляет собой систему графических элементов и символов, используемых для обозначения различных объектов и природных явлений на карте.

Современная разграфка топографических карт СССР включает в себя несколько основных элементов. Это легенда, которая содержит сведения о значении и обозначении символов и графических элементов на карте, а также система координат, на основе которой происходит определение местоположения объектов на территории. Также в разграфке присутствуют элементы, отражающие состояние рельефа: линии уровня, речная сеть и др.

Следует отметить, что топографическая разграфка постоянно развивается и усовершенствуется. Благодаря новым технологиям и средствам наблюдения, современные карты становятся всё более точными и информативными. Например, в современной разграфке появилось обозначение границ земельных участков, а также линий магистралей и автомобильных дорог.

Современное состояние топографической разграфки является научной и технической основой для решения множества задач в различных сферах деятельности. Точность и полнота данных, представленных на топографических картах, позволяют проводить качественные исследования и принимать обоснованные решения.

Топографическая разграфка	Основные элементы
Легенда	Содержит сведения о значении и обозначении символов и графических элементов на карте
Система координат	Определяет местоположение объектов на территории
Элементы рельефа	Линии уровня, речная сеть и др.

6.2. РАЗНОВИДНОСТИ ГРАФИЧЕСКИХ МАСШТАБОВ

Карты масштабов 1:50 000 и 1:25 000

Карты масштаба 1:1 000 000

Для широт свыше 60°

Примечания

История системы разграфки и номенклатуры топографических карт в России

Период с 1918 по 1945 годы

Планы масштабов 1:1000 и 1:500

Применение топографических карт СССР

Карты масштаба 1:500 000

Для широт свыше 60°

Карты масштабов 1:50 000 и 1:25 000

Оглавление

Использование карты для пеших и велосипедных походов

Активный туризм на Юге России

1.6. РАЗГРАФКА И НОМЕНКЛАТУРА КАРТ

Применение топографических карт в СССР

Сводная таблица масштабов карт и планов

Общие замечания

Планы масштабов 1:5000 и 1:2000

Сводная таблица масштабов карт и планов

Современное состояние топографической разграфки

Похожие записи:

Похожие записи:
