Лекция 2

Необходимые документы

Если заказчиком топографического плана выступает физическое лицо, то достаточно лишь указать местоположение необходимого объекта (кадастровый номер или адрес участка), а затем устно договорится со специалистом о необходимость проведения тех или иных работ.

В случае когда услугу заказывает юридическое лицо, обязательно требуется составление договора, акта приемки-передачи. Заказчик также должен предоставить геодезической компании следующие документы:

  • Ситуационный план необходимого объекта.
  • Техническое задание на проведение геодезических, топографических работ.
  • Информацию о ранее произведенных топографических работах.
  • Иные документы, которые могут содержать в себе картографические сведения о данном объекте.

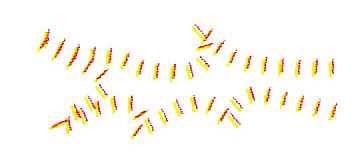

3. Условные знаки элементов рельефа, не выражающихся горизонталями.

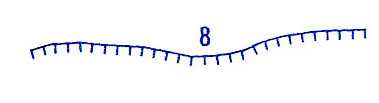

Ледяные обрывы (барьеры) и выходы ископаемых льдов (8 — высота обрыва в метрах)
Наледи
Задернованные уступы (бровки), не выражающиеся горизонталями

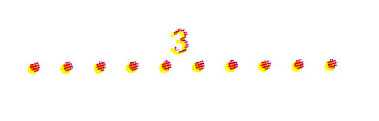

Валы береговые, исторические и др., не выражающиеся горизонталями (3 — высота в метрах)
1) Сухие русла в одну линию (шириной менее 5 м);2) Сухие русла в две линии шириной от 5до 15 м (0.5 мм в масштабе карты);3) Сухие русла шириной более 15 м (от 0.5 до 1.5 мм в масштабе карты);4) Сухие русла шириной более 1.5 мм в масштабе карты и котловины высохших озер
Отметки высот
Отметки командных высот
Отметки высот у ориентиров
Перевалы главные, отметки их высот и время действия
Перевалы, отметки их высот и время действия
Карстовые и термокарстовые воронки, не выражающиеся в масштабе карты
Ямы, не выражающиеся в масштабе карты
Ямы, выражающиеся в масштабе карты
Скалы-останцы, имеющие значение ориентира (10-высота в метрах)
Скалы-останцы, не имеющие значения ориентира
Дайки и другие узкие круто стенные гряды из твердых пород (5 — высота гряды в метрах)
Кратеры грязевых вулканов
Кратеры вулканов, не выражающиеся в масштабе карты
Курганы и бугры, не выражающиеся в масштабе карты
Курганы и бугры, выражающиеся в масштабе карты (5 — высота в метрах)
Скопления камней
Отдельно лежащие камни (3 — высота в метрах)
Входы в пещеры и гроты

Что такое рельеф

Рельеф — это, в первую очередь, формы земной поверхности. Эти формы главным образом связаны с тектоническими процессами, колебаниями уровней морей и океанов. Частично рельеф связан с деятельностью ледников и иными явлениями. Являясь границей между атмосферой и литосферой, рельеф имеет определяющее значение при перераспределении солнечной радиации и осадков. Следовательно, именно от форм рельефа зависит и конкретный тип климата на значительных территориях, а также и образование различных видов почв.

Поскольку именно рельеф служит своеобразным барьером в распределении влаги и тепла, а также продуктов выветривания, то он активно участвует в почвообразовании.

Также он является определяющим фактором рисунка почвенного покрова и является основой почвенной картографии. От особенностей рельефа чаще всего зависит и степень увлажненности почв.

По этому параметру различают несколько групп почв. Например: автоморфные, полугидроморфные и гидроморфные. Соответственно, не переувлажненные, частично переувлажненные и переувлажненные.

Зачем нужны топопланы?

Для чего разрабатываются условные планы для топографических планов? По сути, это необходимый предпроектный документ для начала любого строительства. Обозначим, в каких случаях он необходим:

  • Получение документации-разрешения на строительство.
  • Проектирование работ при возведении и реконструкции зданий и сооружений. Сюда же можно отнести проектирование прокладки коммуникаций и их реконструкцию.
  • Оформление в собственность, аренда вновь образованного земельного надела.
  • Вертикальная планировка какой-либо территории.
  • Ландшафтное проектирование на земельных участках.

1.2 Сущность изображения рельефа на картах горизонталями

Рельеф является важнейшим элементом местности, определяющим ее тактические свойства.

Изображение рельефа на топографических картах дает полное и достаточно подробное представление о неровностях земной поверхности, форме и взаимном расположении, превышениях и абсолютных высотах точек местности, преобладающей крутизне и протяженности скатов.

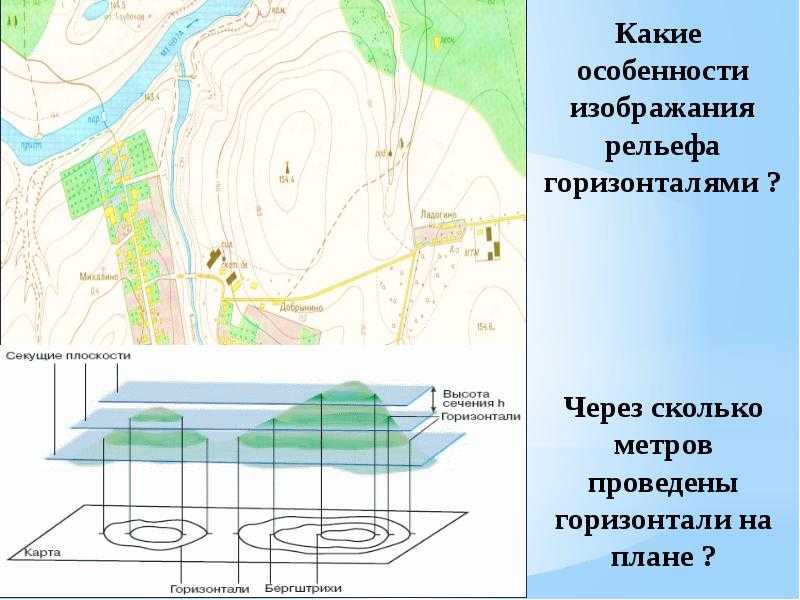

Рис. 6.Сущность изображения рельефа горизонталями

Рельеф на топографических картах изображается горизонталями в сочетании с условными знаками обрывов, скал, оврагов, промоин, каменных рек и т. п. Изображение рельефа дополняется отметками высот характерных точек местности, подписями горизонталей, относительных высот (глубин) и указателями направления скатов (бергштрихами). На всех топографических картах рельеф изображается в Балтийской системе высот, то есть в системе исчисления абсолютных высот от среднего уровня Балтийского моря.

Что такое топографический план и для чего он нужен

Только благодаря топографическому плану создаются проекты сложных сооружений. Будь то линия электропередач, транспортная магистраль, жилой дом или промышленный объект. Все конструкции, занимающие значительную площадь, строятся на основе топографического плана земельного участка.

Топокарта вычерчивается при помощи топографической съемки местности. При изготовлении используется специальная утвержденная номенклатура (около 500 наименований). Отличие топографического плана от других схем местности — высотные характеристики. На плане вы всегда определите высоту конкретной точки и ее превышение относительно остального рельефа.

На планах отмечается:

  • гидрография (водные объекты);
  • грунт и растительность;
  • рельеф местности;
  • транспортная развязка;
  • инженерные сети (в том числе подземные коммуникации);
  • сооружения (с указанием этажности и высотными характеристиками);
  • границы участков.

Карта и план в топографии понятия идентичные. Разница в том, что карта предоставляется в более мелких масштабах и охватывает большие территории с учетом кривизны поверхности земного шара. Планы не учитывают искажения земли и выполняются в крупных масштабах от 1:5000 до 1:500, т.е. самый крупный востребованный масштаб в 1 см. плана 5 метров земли.

Топографические схемы обязательно привязываются к существующей системе координат. Если план необходим для регистрации в кадастровом реестре, то его необходимо зарегистрировать в комитете Геонадзора.

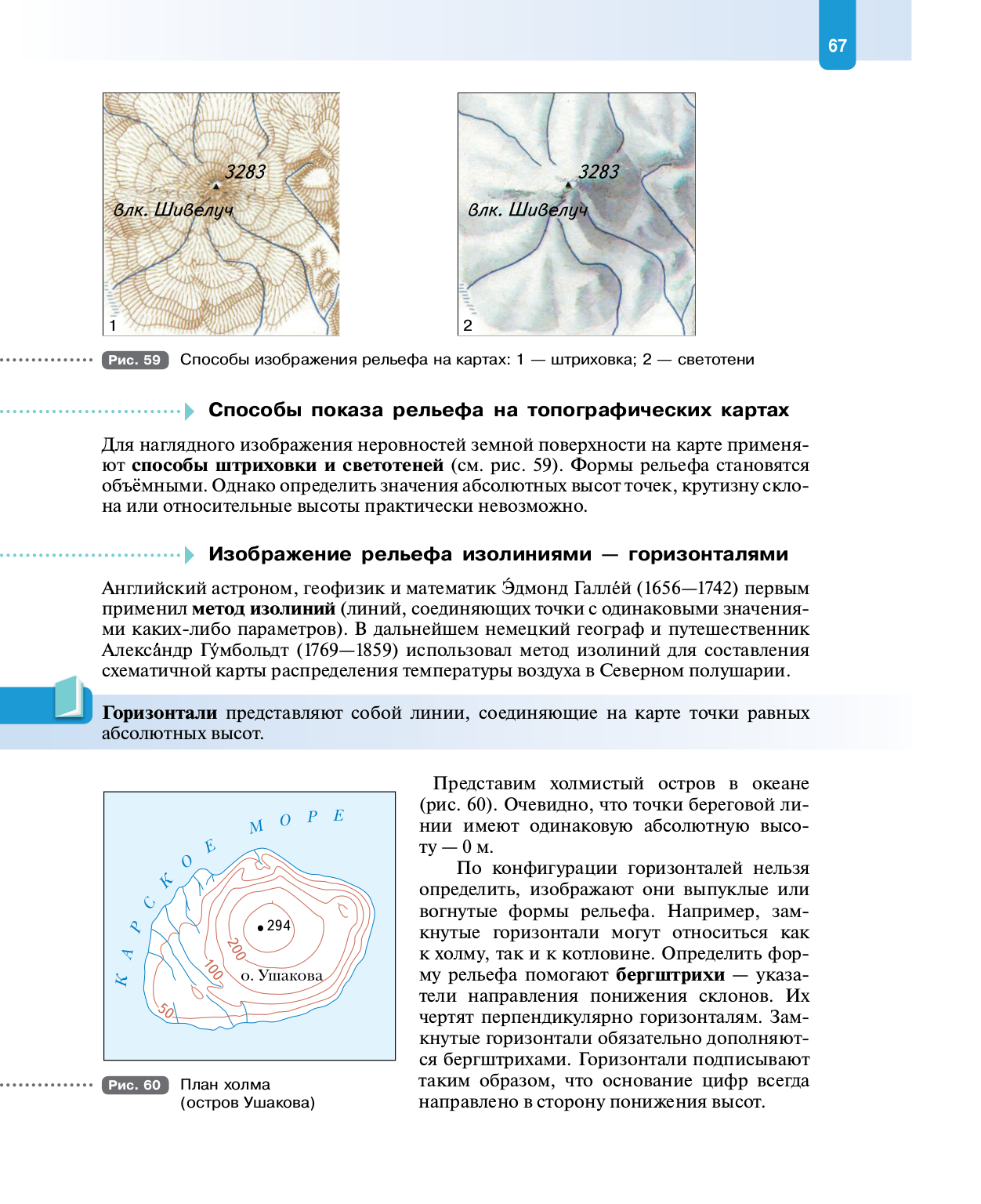

Методы изображения рельефа местности

Центральное значение на топографических картах и планах отводится рельефу. Это то, что определяет особенности и характер других объектов. Это совокупность земельных и почвенных неровностей водоемов, а также В результате получается трехмерное изображение рассматриваемого пространства. Благодаря широким возможностям чтения и аннотирования можно не только находить объекты в горизонтальной плоскости, но и точно определять их высоту.

Наличие четкой ориентации

важно понять образ. по карте Рассмотрим следующее: рельефов. Правильно расшифровывать и читать

Правильно расшифровывать и читать

  1. Какие существуют неровности, чем они связаны друг с другом;
  2. Абсолютные высоты точек на местности со взаимным превышением;
  3. Крутизну, форму и протяженность.

чертежи, использовать стандартизированныетопографические карты вы можете легко находить нужные вам объекты и делать выводы об их свойствах. методы :

  • Горизонтали;
  • Отметки;
  • Изображение цветом и условными знаками.

Горизонталями

Это основной метод Другие варианты только дополняют их. для отображения рельефа. Высота рельефа воспроизводится на поверхности очень точно. На карту могут быть нанесены склоны и высоты склонов, типичные формы рельефа и особенности.

Поверхность обычно разрезается плоскостями, проведенными через равные промежутки.

Высота пересечения — это расстояние между секущими плоскостями. На каждой из плоскостей есть линия.

Она считается замкнутой кривой. рельефа. Он проецируется горизонтально. Поэтому

линии называются горизонтальными. Они не могут накладываться друг на друга, такие потому что они расположены в разных вторичных плоскостях. так Поперечные контурные линии используются только в тех случаях, когда необходимо

Они рисуются с интервалом в 2 см, но многое зависит от конкретных особенностей. Они используются в важных точках отображать утесы.

Отметками

выровнены с важными объектами. Они всегда происходят из рельефа. Как правило, отметки опорные точки или топографические точки.метки Они позволяют легко ориентироваться на маркеры и идентифицировать интересующие объекты.

Они удобны, так Цвет используется для шкал высоты, градуированных по оттенкам.

Цветом и условными знаками

Цвета используются для пояснения, когда другие цвета не могут быть использованы или когда их использование необходимо. На рельефе Цвета используются для уточнения, когда другие цвета больше не могут быть использованы или когда масштаб слишком мал. методы в небольших масштабах. о картах когда требуется более точное знание местности, и

Контурные линии и принцип их работы | Топографические карты

13 мая 2015 г.

Наши отчеты о складах также содержат черно-белую топографическую карту штабеля, выполненную с использованием горизонталей.

Stockpile Reports имеет клиентов по всему миру. Наша команда просматривает цветные изображения запасов, которые были измерены в экзотических местах, таких как Австралия, Индия, Южная Америка, Чили, Новая Зеландия и другие. Замечательно видеть солнечные изображения запасов с голубым небом, особенно когда погода здесь, на северо-западе Тихого океана, унылая.

Мы наслаждаемся просмотром черно-белых контурных линий, полученных из каждой стопки, измеренных так же, как и цветных изображений. Каждая контурная карта уникальна! Некоторые зубчатые, другие почти идеально симметричны. Некоторые из контурных карт выглядят как очертания животных, таких как рыбы или бабочки.

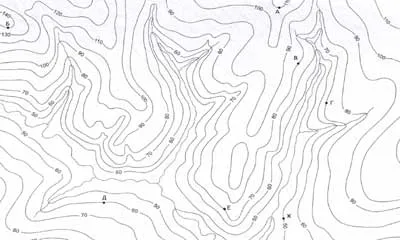

Контурные линии — это линии, нарисованные на карте, соединяющие точки с одинаковой высотой.

Топографические карты

Контурная карта – это другое название топографической карты, иллюстрируемой контурными линиями.

Топографическая карта представляет собой двухмерное представление части трехмерной поверхности земли. Многие из вас, кто путешествует пешком, знакомы с этим типом карты. Топографические карты показывают горизонтали только для определенных высот. Эти линии расположены на равном расстоянии друг от друга. Это расстояние называется контурным интервалом.

Чтобы упростить чтение топографических карт, каждая пятая горизонтальная линия является индексным контуром. Помечены только контурные линии индекса. Контуры указателя представляют собой более темную или широкую линию по сравнению с обычными контурными линиями. Высоты отмечены только на горизонталях указателя

Чтобы определить градиент высот, обратите внимание на расстояние между линиями. Если контуры расположены близко друг к другу, то перед вами крутой склон

Правила нанесения на карту условных знаков

Карта должна быть объективной и это требование включает следующие положения:

  • правильно выбранные стандартные условные знаки, если это специальная карта, то обозначения должны быть также общеизвестны в определённой области;
  • правильное изображение штриховых элементов;
  • одна карта должны быть составлена в одном стиле изображения;
  • микрообъекты также должны быть обозначены в точности, если на местности присутствует определённое количество таких объектов одинакового размера, они на карте должны быть обозначены все одинаковым знаком;
  • цветовые показатели элементов форм рельефа должны быть выдержаны правильно — высоты и низины часто изображены красками, рядом с картой должна быть шкала, которая показывает, какой высоте на местности отвечает тот или иной цвет.

Условные знаки топографических карт и планов наносятся в соответствии с едиными правилами.

Так:

  1. Размеры объектов отображаются в миллиметрах. Эти подписи принято располагать слева от условных знаков. В отношении одного объекта даётся два числовых показателя, обозначающих высоту и ширину. В случае совпадения этих параметров допускается одна подпись. Для круглых объектов обозначается их диаметр, для знаков в форме звезды – диаметр описанной окружности. Для равностороннего треугольника даётся параметр его высоты.
  2. Толщина линий должна соответствовать масштабам карты. Основные объекты планов и подробных карт (заводы, мельницы, мосты, шлюзы) наносятся линиями 0,2–0,25 мм, эти же обозначения на мелкомасштабных картах от 1:50 000 – линиями 0,2 мм. Линии, обозначающие второстепенные знаки имеют толщину 0,08–0,1 мм. На планах и крупномасштабных картах допускается увеличение знаков на одну треть.
  3. Условное обозначение топографических карт должно быть чёткое и читабельное, промежутки между надписями должны быть как минимум 0,2–0,3 мм. Стратегически важные объекты могут быть несколько увеличены в размере.

Отдельные требования выдвигаются и к цветовой гамме.

Так, фоновая окраска должна обеспечивать хорошую читаемость, а условные знаки обозначаются следующими красками:

  • зелёной – обозначения ледников, вечных снегов, болот, солончаков, пересечений координатных линий и гидрографии;
  • коричневой – формы рельефа;
  • голубой – водные объекты;
  • розовой – межлинейные просветы шоссе;
  • красной или коричневой – некоторые знаки растительности;
  • чёрной – штриховка и все знаки.
  1. Объекты, обозначенные внемасштабными условными знаками на топографических картах и планах, должны соответствовать положению на местности. Для этого их нужно размещать по определённым правилам.

Положению на местности соответствуют:

  • центр знака объектов правильной формы (круглых, квадратных, треугольных) на плане;
  • середина основания условного обозначения – для перспективных отображений объектов (маяков, скал);
  • вершины угла обозначения – для значков с элементом прямых углов (дерево, столб);
  • середина нижней линии знака – для обозначений в виде сочетания фигур (вышки, часовни, башни).

Знания о правильном размещении и нанесении знаков помогут правильно составить топографическую карту или план местности, сделав их понятными для других пользователей.

Ответы к стр. 11

29. За сколько часов туристы преодолеют расстояние от A до B (рис.3), если будут двигаться со скоростью: а) 5 км/ч; б) 4 км/ч.

а) 1 100 000 = 1/100000 расстояние на плане от А до B примерно 40 мм = 4 см расстояние на местности от А до B: s = 4 см  1/100000 = 4 см • 100000/1  = 400 000 см = 4000 м = 4 кмt = s ν = 4 км  5 км/ч = 4/5 ч О т в е т: за 4/5 ч.

б) 1 100 000 = 1/100000 расстояние на плане от А до B примерно 40 мм = 4 см расстояние на местности от А до B: s = 4 см  1/100000 = 4 см • 100000/1  = 400 000 см = 4000 м = 4 кмt = s ν = 4 км  4 км/ч = 1 ч О т в е т: за 1 ч.

30. Начертите план класса в масштабе 1 : 100.

длина класса α = 11 м = 1100 см ширина класса b = 7 м = 700 см1 100 = 1/100 длина класса на плане: 1100 см • 1/100 = 1100/100 см = 11 см ширина класса на плане: 700 см • 1/100 = 700/100 см = 7 см

31. а) начертите план своей комнаты в масштабе 1 : 50; б) начертите план школьного здания в масштабе 1 : 250.

а) длина комнаты α = 4 м 50 см = 450 см ширина комнаты b = 2 м 80 см = 280 см 1 50 = 1/50 длина комнаты на плане: 450 см • 1/50 = 450/50 см = 9 см ширина комнаты на плане: 280 см • 1/50 = 280/50 см = 5 30/50 см = 5 3/5 см

б) 1  250 = 1250школьное здание состоит из четырёх блоков, два из которых соединены переходом:– первый блок: длина α1 = 18 м = 1800 см ширина b1 = 15 м = 1500 см длина на плане: 1800 см • 1/250 = 1800/250 см = 7 50/250 см = 7 1/5 см ширина на плане: 1500 см • 1/250 = 1500/250 см = 6 см – второй блок: длина α2 = 21 м = 2100 см ширина b2 = 17 м = 1700 см длина на плане: 2100 см • 1/250 = 2100/250 см = 8 100/250 см = 8 2/5 см ширина на плане: 1700 см • 1/250 = 1700/250 см = 6 200/250 см = 6 4/5 см – третий блок: длина α3 = 19 м = 1900 см ширина b3 = 15 м = 1500 см длина на плане: 1900 см • 1/250 = 1900/250 см = 7 150/250 см = 7 3/5 см ширина на плане: 1500 см • 1/250 = 1500/250 см = 6 см – четвёртый блок: длина α4 = 23 м = 2300 см ширина b4 = 17 м = 1700 см длина на плане: 2300 см • 1/250 = 2300/250 см = 9 50/250 см = 9 1/5 см ширина на плане: 1700 см • 1/250 = 1700/250 см = 6 200/250 см = 6 4/5 см – переход между вторым и четвёртым блоками: длина αп = 10 м = 1000 см ширина bп = 7 м = 700 см длина на плане: 1000 см • 1/250 = 1000/250 см = 4 см ширина на плане: 700 см • 1/250 = 700/250 см = 2 200/250 см = 6 4/5 см

32. Можно ли начертить план здания (прямоугольной формы в основании) длиной 50 м и шириной 20 м на странице тетради, если использовать масштаб 1 : 50? Какой масштаб следует использовать, чтобы план поместился на странице тетради?

длина страницы тетради = 20 см ширина страницы тетради = 16 см длина здания α = 50 м = 5000 см ширина здания b = 20 м = 2000 см 1 50 = 1/50 длина здания на плане: 5000 см • 1/50 = 5000/50 см = 100 см ширина здания на плане: 2000 см • 1/50 = 2000/50 см = 40 см Так как длина и ширина здания на плане больше длины и ширины страницы тетради, то начертить план здания нельзя. Обозначим масштаб через х и найдём масштаб на плане для длины и ширины здания на тетрадной станице: – для длины здания на плане: 5000 см • х = 20 см, х = 20/5000 = 1/250 = 1 250 – для ширины здания на плане: 2000 см • х = 16 см, х = 16/2000 = 1/125 = 1 125 Из двух получившихся масштабов выбираем наименьший, то есть 1 250. Тогда длина здания на плане будет 20 см, а ширина здания на плане будет 2000 см • 1/250 = 2000/250 см = 8 см.

33. На рисунке 4 изображен комар в масштабе 4 : 1. Определите истинную длину крыла комара.

4 1 = 4/1 длина крыла комара на рисунке α = 14 мм = 14/10 см истинная длина крыла комара: 14/10 см  4/1 = 14/10 см • 1/4 = 14/40 см = 7/20 см О т в е т: длина крыла комара 7/20 см.

34. Определите увеличен или уменьшен предмет, если он изображён в масштабе: а) 1 : 100; б) 10 : 1; в) 1 : 20; г) 4 : 1.

а) уменьшен в 100 раз; б) увеличен в 10 раз; в) уменьшен в 20 раз; г) увеличен в 4 раза.

Последовательность чтения

Чтение карты дает возможность наиболее грамотно и полно понимать символьные и условные обозначения, в короткий срок и без ошибок распознавать разновидности объектов.

Чтобы получить такие знания, необходимо упражняться в чтении и вычерчивать фрагменты с условными обозначениями

Помимо этого, важно тренироваться на картах разной масштабности

Рекомендуется следующая последовательность для чтения топографических карт и планов:

  1. Определение масштаба.
  2. Поиск различных объектов с выявлением их типа, таких как мосты, заводы.
  3. Определение места размещения линий связи и электропередач, а также других видов коммуникаций.
  4. Определение растительности с использованием обозначений, которые позволяют определить породу деревьев, их редкость или густоту расположения, размеры и занимаемую территорию.
  5. Выявление гидрографии, к которой относятся реки и озера. Устанавливаются их характеристики.
  6. Определение рельефа с его характеристиками – наличием гор, склонов, обрывов и оврагов.
  7. Выявление рельефа при движении по заданному маршруту.

Определение на карте абсолютных высот и относительных превышений точек местности, подъемов и спусков, крутизны скатов

2.1. Определение на карте абсолютных высот и относительных превышений точек местности

Рис. 9. Определение на карте абсолютных высоти относительных превышений точек местности

Абсолютная высота
высота точки земной поверхности над уровнем моря; определяется по отметкам высот и горизонталей (на рис. 9 это высоты с отметками 33,1 и 49,8).

Высота сечения рельефа
— расстояние по высоте между двумя смежными секущими плоскостями.

Относительная высота
(взаимное превышение точек)
— высота точки местности над другой, она определяется как разность абсолютных высот этих точек (на рис. 9 относительная высота равна 16,7 (49,8-33,1)).

Рис. 10. Определение на карте подъемов и спусков на маршруте движения (профиля маршрута).

Рис. 11. Определение на карте крутизны скатов

Профиль
— чертеж, изображающий разрез местности вертикальной плоскостью.

Для большей выразительности рельефа местности вертикальный масштаб профиля принимается в 10 или более раз крупнее горизонтального.

В связи с этим профиль, передавая взаимное превышение точек, искажает (увеличивает) крутизну скатов.

Для построения профиля нужно
(рис. 10)

  • прочертить на карте профильную линию (маршрут движения), приложить к ней лист разграфленной (миллиметровой) бумаги, перенести на ее край короткими черточками места горизонталей, точки перегиба скатов и местные предметы, которые сечет профильная линия, и подписать их высоты;
  • подписать на листе разграфленной бумаги у горизонтальных линий высоты, соответствующие высотам горизонталей на карте, приняв условно промежутки между этими линиями за высоту сечения (установить вертикальный масштаб);
  • от всех черточек, обозначающих места пересечения профильной линии с отметками высот горизонталей, точек перегиба скатов и местных предметов, опустить перпендикуляры до пересечения их с соответствующими по отметкам параллельными линиями и отметить полученные точки пересечения;
  • соединить точки пересечения плавной кривой, которая и изобразит профиль местности (подъемы и спуски на маршруте движения).

Крутизна ската на карте определяется по заложению — расстоянию между двумя смежными основными или утолщенными горизонталями; чем меньше заложение, тем круче скат.

Для определения крутизны ската надо измерить расстояние между горизонталями циркулем, найти соответствующий отрезок на графике заложений и прочитать число градусов (рис. 11).

Что такое формы рельефа местности?

Формы рельефа местности представляют собой различные типы географических элементов, которые определяют физическую структуру земной поверхности. Рельеф включает в себя горы, холмы, равнины, плато, долины, ущелья, озёра, реки и другие природные объекты.

Каждый из этих элементов имеет свою уникальную форму и расположение на местности. Формы рельефа местности создаются различными геологическими процессами, такими как эрозия, поднятие и сдвиги земной коры, их взаимодействие с погодными условиями и др.

Формы рельефа местности играют важную роль в понимании географических характеристик и особенностей определенной территории. Они влияют на водный баланс, климат, распределение растительности и животного мира, а также на человеческую деятельность, включая сельское хозяйство, строительство и туризм.

Для отображения форм рельефа местности на чертеже используются различные способы и символы. Например, горы и холмы могут быть изображены с помощью изолиний – линий, соединяющих точки на карте с одинаковой высотой над уровнем моря. Равнины и плато могут быть представлены плоскими областями без изолиний, а долины и ущелья – линиями, ниспускающимися от верхней части карты к нижней.

Таким образом, формы рельефа местности описывают физическую структуру земной поверхности и особенности её рельефа. Понимание этих форм помогает изучать географические особенности и взаимосвязи различных территорий, а также предсказывать и объяснять различные явления, происходящие на земле.
