Понятие рельефа сущность изображения рельефа горизонталями

Важность горизонталей в рельефе

Горизонтали помогают передать плоскостность и направление поверхностей, создавая визуальные связи между различными элементами рельефа. Они могут представлять собой горизонты, контуры гор или долин, границы полей, рек или дорог.

Когда мы наблюдаем рельеф в природе, наши глаза улавливают горизонтали и используют их визуально для определения форм и размеров объектов. Точно так же, при восприятии изображения рельефа, горизонтали позволяют нам воздействовать наше воображение и создавать чувство глубины и пространства.

Правильно использованные горизонтали могут помочь нам различать различные элементы рельефа, такие как холмы, долины, утесы и реки. Они также могут помочь нам понять масштаб и пропорции объектов на изображении.

Очень важно понимать, что неправильно использованные горизонтали могут искажать восприятие рельефа и приводить к неправильному восприятию форм и размеров объектов

Поэтому, при создании изображения рельефа, следует обратить особое внимание на использование горизонталей и их соответствие реальным представлениям. Это позволит сделать изображение более реалистичным и понятным для наблюдателя

Типы и формы рельефа местности

Рельеф — совокупность неровностей суши, дна океанов и морей, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных (выпуклых) и отрицательных (вогнутых) форм. Основными формамирельефа являются: гора, котловина, хребет, лощина и седловина.

Кроме перечисленных форм рельеф имеет детали. К деталям рельефа относятся: овраги, промоины, курганы, насыпи, выемки, уступы, каменоломни и т. д. Все разновидности форм и деталей рельефа состоят из элементов. Основными элементами рельефа являются: основание (подошва), склон (скат), вершина (дно), высота (глубина), крутизна и направление ската, линии водораздела и водосбора (тальвег).

В военном деле под местностью понимают участок земной поверхности, на котором предстоит вести боевые действия. Неровности земной поверхности называются рельефом местности, а все расположенные на ней объекты, созданные природой или трудом человека (реки, населенные пункты, дороги и т. п.) — местными предметами.

Рельеф и местные предметы являются основными топографическими элементами местности, влияющими на организацию и ведение боя, применение боевой техники в бою, условия наблюдения, ведения огня, ориентирования, маскировки и проходимость, т. е. определяющими ее тактические свойства.

Топографическая карта является точным отображением всех наиболее важных в тактическом отношении элементов местности, нанесенных во взаимно точном расположении относительно друг друга. Она дает возможность изучить любую территорию в относительно короткий срок. Предварительное изучение местности и принятие решения для выполнения подразделением (частью, соединением) той или иной боевой задачи обычно производят по карте, а затем уже уточняют на местности.

Местность, оказывая влияние на боевые действия, в одном случае может способствовать успеху войск, а в другом оказывать отрицательное воздействие. Боевая практика убедительно показывает, что одна и та же местность может больше преимуществ дать тому, кто лучше ее изучит и более умело использует.

По характеру рельефа местность делится на равнинную, холмистую и горную.

Равнинная местность характеризуется небольшими (до 25 м) относительными превышениями и сравнительно малой (до 2°) крутизной скатов. Абсолютные высоты обычно небольшие (до 300 м).

Тактические свойства равнинной местности зависят главным образом от почвенно-растительного покрова и от степени пересеченности. Глинистые, суглинистые, супесчаные, торфяные грунты ее допускают беспрепятственное движение боевой техники в сухую погоду и значительно затрудняют движение в период дождей, весенней и осенней распутицы. Она может быть изрезана руслами рек, оврагами и балками, иметь много озер и болот, значительно ограничивающих возможности маневра войск и снижающих темпы наступления.

Холмистая местность характеризуется волнистым характером земной поверхности, образующей неровности (холмы) с абсолютными высотами до 500 м, относительными превышениями 25 — 200 м и преобладающей крутизной 2-3° (рис. 3, 4). Холмы обычно сложены твердыми породами, вершины и склоны их покрыты толстым слоем рыхлых пород. Понижения между холмами представляют собой широкие, ровные или замкнутые котловины.

Холмистая местность обеспечивает скрытое от наземного наблюдения противника передвижение и развертывание войск, облегчает выбор мест для огневых позиций ракетных войск и артиллерии, обеспечивает хорошие условия для сосредоточения войск и боевой техники. В целом она благоприятна как для наступления, так и для обороны.

Горная местность представляет собой участки земной поверхности, значительно приподнятые над окружающей местностью (имеющей абсолютные высоты 500 м и более). Она отличатся сложным и разнообразным рельефом, специфическими природными условиями. Основные формы рельефа — горы и горные хребты с крутыми скатами, часто переходящими в скалы и скалистые обрывы, а также лощины и ущелья, расположенные между горными хребтами. Горная местность характеризуется резкой пересеченностью рельефа, наличием труднодоступных участков, редкой сетью дорог, ограниченным количеством населенных пунктов, бурным течением рек с резкими колебаниями уровня воды, разнообразием климатических условий, преобладанием каменистых грунтов.

Боевые действия в горной местности рассматриваются, как действия в особых условиях. Войскам часто приходится использовать горные проходы, затрудняется наблюдение и ведение огня, ориентирование и целеуказание, в то же время она способствует скрытности расположения и передвижения войск, облегчает устройство засад и инженерных заграждений, организацию маскировки.

Правила нанесения на карту условных знаков

Карта должна быть объективной и это требование включает следующие положения:

• правильно выбранные стандартные условные знаки, если это специальная карта, то обозначения должны быть также общеизвестны в определённой области;
• правильное изображение штриховых элементов;
• одна карта должны быть составлена в одном стиле изображения;
• микрообъекты также должны быть обозначены в точности, если на местности присутствует определённое количество таких объектов одинакового размера, они на карте должны быть обозначены все одинаковым знаком;
• цветовые показатели элементов форм рельефа должны быть выдержаны правильно — высоты и низины часто изображены красками, рядом с картой должна быть шкала, которая показывает, какой высоте на местности отвечает тот или иной цвет.

Условные знаки топографических карт и планов наносятся в соответствии с едиными правилами.

Так:

1. Размеры объектов отображаются в миллиметрах. Эти подписи принято располагать слева от условных знаков. В отношении одного объекта даётся два числовых показателя, обозначающих высоту и ширину. В случае совпадения этих параметров допускается одна подпись. Для круглых объектов обозначается их диаметр, для знаков в форме звезды – диаметр описанной окружности. Для равностороннего треугольника даётся параметр его высоты.
2. Толщина линий должна соответствовать масштабам карты. Основные объекты планов и подробных карт (заводы, мельницы, мосты, шлюзы) наносятся линиями 0,2–0,25 мм, эти же обозначения на мелкомасштабных картах от 1:50 000 – линиями 0,2 мм. Линии, обозначающие второстепенные знаки имеют толщину 0,08–0,1 мм. На планах и крупномасштабных картах допускается увеличение знаков на одну треть.
3. Условное обозначение топографических карт должно быть чёткое и читабельное, промежутки между надписями должны быть как минимум 0,2–0,3 мм. Стратегически важные объекты могут быть несколько увеличены в размере.

Отдельные требования выдвигаются и к цветовой гамме.

Так, фоновая окраска должна обеспечивать хорошую читаемость, а условные знаки обозначаются следующими красками:

• зелёной – обозначения ледников, вечных снегов, болот, солончаков, пересечений координатных линий и гидрографии;
• коричневой – формы рельефа;
• голубой – водные объекты;
• розовой – межлинейные просветы шоссе;
• красной или коричневой – некоторые знаки растительности;
• чёрной – штриховка и все знаки.

1. Объекты, обозначенные внемасштабными условными знаками на топографических картах и планах, должны соответствовать положению на местности. Для этого их нужно размещать по определённым правилам.

Положению на местности соответствуют:

• центр знака объектов правильной формы (круглых, квадратных, треугольных) на плане;
• середина основания условного обозначения – для перспективных отображений объектов (маяков, скал);
• вершины угла обозначения – для значков с элементом прямых углов (дерево, столб);
• середина нижней линии знака – для обозначений в виде сочетания фигур (вышки, часовни, башни).

Знания о правильном размещении и нанесении знаков помогут правильно составить топографическую карту или план местности, сделав их понятными для других пользователей.

Топ вопросов за вчера в категории География

География 29.04.2023 13:42 6355 Шамкин Артём

СРОЧНО!!! Сделайте вывод о ресурсообеспеченности стран и регионов мира отдельными видами минеральных

Ответов: 2

География 12.04.2021 10:54 487 Мидлер Аня

Что лишнее Марианские острова Мальдивские острова антильские острова курильские острова алеутские ос

Ответов: 3

География 04.06.2023 18:43 492 Досан Аманжол

Задание 1 Пользуясь знаниями по географии, полученными в предыдущие годы. а также картами атласа.

Ответов: 2

География 26.05.2023 10:20 2140 Лушков Егор

Чем для вас лично интересен 1. Ф. Дрейк 2. В. Баренц 3. А. Тасман 4. Дж. Кук 5. Р. Пири 6. Р. Амундс

Ответов: 2

География 03.06.2023 04:44 2819 Ibragimov Abdrahim

Задания 1. Обозначьте на карте субъект Российской Федерации, в котором вы проживаете, и его центр (с

Ответов: 1

География 03.06.2023 18:08 1718 Пономарева Ксюша

Задания 1. Закрасьте разным цветом по пять субъектов Российской Федерации с наиболее высокими (красн

Ответов: 1

География 17.05.2023 03:48 1231 Голка Кристина

Чем для вас лично интересен Абел Тасман? Помогите пожалуйста

Ответов: 2

География 11.02.2021 09:50 1887 Лёль Андрюшка

В чём сходство и различие рек Амазонка и Обь

Ответов: 2

География 13.06.2023 02:46 6947 Москаленко Георгий

Тема: Анализ статистических и текстовых материалов с целью сравнения стоимости электроэнергии для на

Ответов: 1

География 13.06.2023 03:20 1230 Волочай Елена

Подпишите названия материков, вблизи которых проходил маршрут Френсиса Дрейка

Ответов: 1

1. Типы и формы рельефа местности. Сущность изображения рельефа на картах горизонталями. Виды горизонталей. Изображение горизонталями типовых форм рельефа.

1.1 Типы и формы рельефа местности.местностьюрельефом местностиместными предметамиместность может больше преимуществ дать томуравнинную, холмистую и горнуюРавнинная местность

Рис. 1. Равнинная открытая слабопересеченная местность

Рис. 2. Равнинная озсрно-лесная закрытая сильнопересеченная местность

Холмистая местность

Рис. 3. Холмистая полузакрытая пересечённая местность
Рис. 4. Холмистая овражно-балочная полузакрытая пересеченная местность

Горная местность горы и горные хребты с крутыми скатами

Рис. 5. Горная сильнопересеченная местность

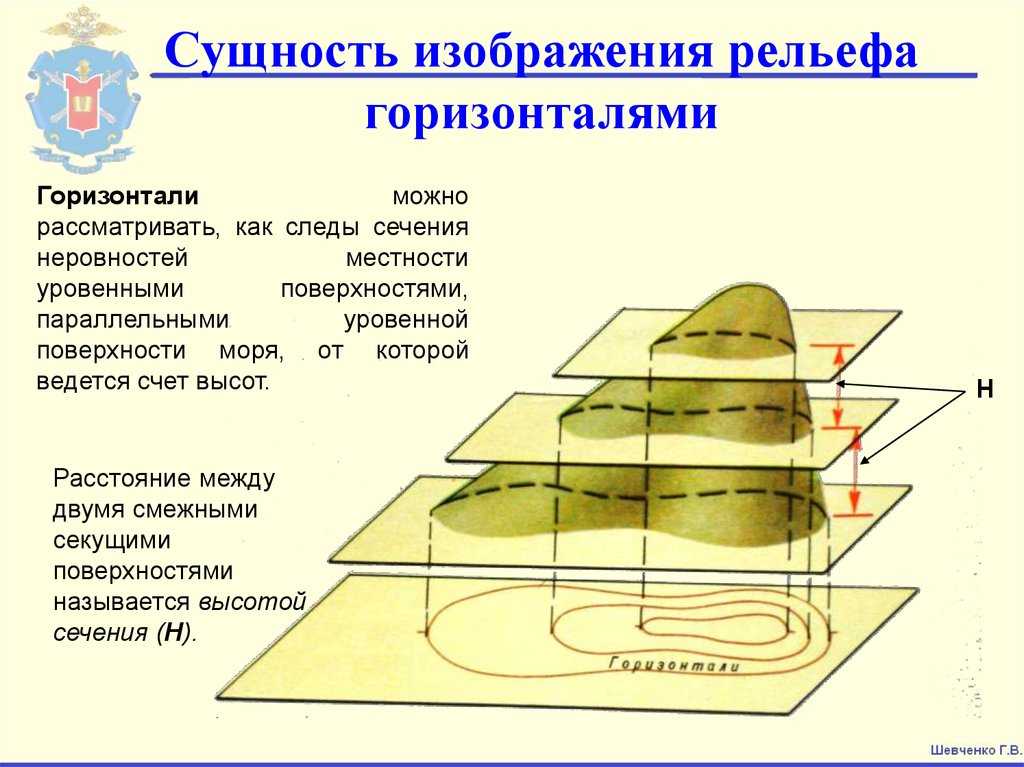

1.2 Сущность изображения рельефа на картах горизонталями.является важнейшим элементом местности
