Последовательность чтения
Чтение карты дает возможность наиболее грамотно и полно понимать символьные и условные обозначения, в короткий срок и без ошибок распознавать разновидности объектов.
Чтобы получить такие знания, необходимо упражняться в чтении и вычерчивать фрагменты с условными обозначениями
Помимо этого, важно тренироваться на картах разной масштабности
Рекомендуется следующая последовательность для чтения топографических карт и планов:
- Определение масштаба.
- Поиск различных объектов с выявлением их типа, таких как мосты, заводы.
- Определение места размещения линий связи и электропередач, а также других видов коммуникаций.
- Определение растительности с использованием обозначений, которые позволяют определить породу деревьев, их редкость или густоту расположения, размеры и занимаемую территорию.
- Выявление гидрографии, к которой относятся реки и озера. Устанавливаются их характеристики.
- Определение рельефа с его характеристиками – наличием гор, склонов, обрывов и оврагов.
- Выявление рельефа при движении по заданному маршруту.

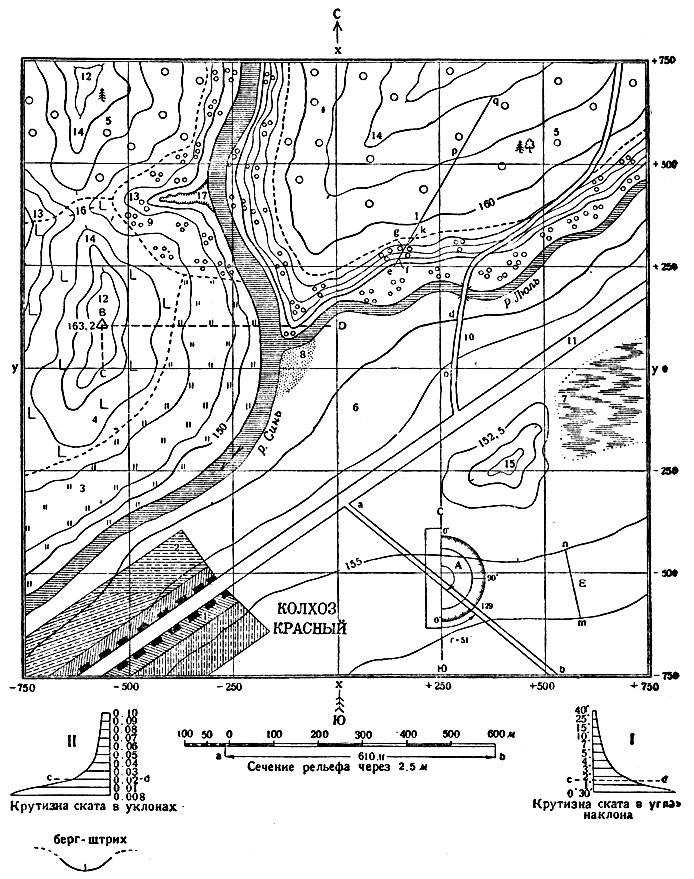

Основные характеристики топографического плана
Основные характеристики топографического плана включают:
- Масштаб: топографические планы создаются с определенным масштабом, который указывает соотношение между длиной на плане и фактической длиной на местности. На топографическом плане всегда указан масштаб, чтобы пользователь мог определить реальные расстояния.
- Высотные отметки: на топографическом плане отображаются высоты местности с использованием высотных отметок. Высотные отметки представляют собой графические символы, которые указывают на некоторую высоту относительно определенной точки (чаще всего уровня моря).
- Контурные линии: контурные линии являются основными элементами топографического плана. Они соединяют точки с одинаковой высотой и позволяют представить рельеф местности более наглядно. Контурные линии могут иметь различные интервалы (например, через 10 метров или через каждые 100 метров) и показывать такие элементы рельефа, как холмы, долины и горы.
- Гидрография: топографический план отображает реки, озера, болота и другие водные объекты. Гидрографические объекты имеют свои графические обозначения, которые помогают пользователю определить их размер и положение.
- Местные объекты: топографический план также отображает различные местные объекты, такие как дороги, здания, мосты и рельсы. Эти объекты помечены специальными графическими символами, чтобы пользователь мог легко идентифицировать их на плане.
Топографический план является важным инструментом для геодезистов, геологов, географов и других специалистов, которые исследуют и анализируют местность. Он помогает в планировании строительства, картографии, определении маршрутов и многих других областях.

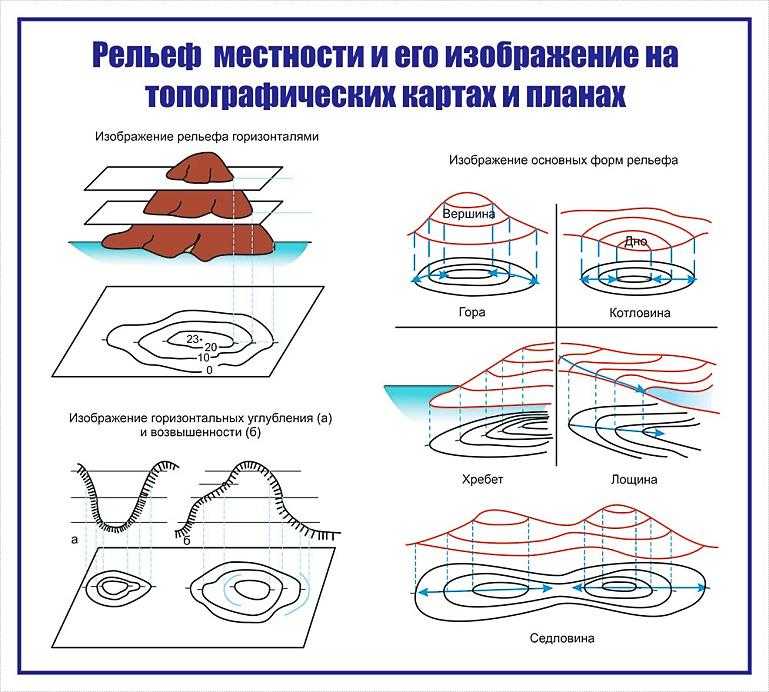

Как правильно интерпретировать рельеф на топографическом плане?
Для того чтобы правильно интерпретировать рельеф на топографическом плане, необходимо обратить внимание на следующие моменты:
1. Контурные линии: на топографическом плане рельеф отображается с помощью контурных линий. Каждая контурная линия соединяет точки на карте с одинаковой высотой над уровнем моря. Чем плотнее расположены контурные линии, тем круче склон.
2. Изменение высоты: расстояние между контурными линиями на топографическом плане позволяет определить изменение высоты местности. Если контурные линии близко расположены друг к другу, то это указывает на крутой склон, а если они далеко друг от друга, то это говорит о плавном переходе между уровнями.
3. Система обозначений: на топографическом плане используются специальные символы и обозначения для отображения различных элементов рельефа. Например, крутые склоны обозначаются сплошными линиями, а плавные склоны – пунктирными. Кроме того, на плане могут присутствовать специальные символы, обозначающие уступы, обрывы, каньоны и другие формы рельефа.
4. Цветовая градация: часто на топографическом плане используется цветовая градация для отображения рельефа. Например, зеленый – для низин и равнин, коричневый – для возвышенностей и гор, синий – для водных объектов. Цветовая градация позволяет легче ориентироваться на карте и понять особенности местности.
Важно помнить, что интерпретация рельефа на топографическом плане требует определенных знаний и опыта. Чем больше практики вы наберетесь, тем легче будет понимать и анализировать представленную на карте местность и ее рельеф

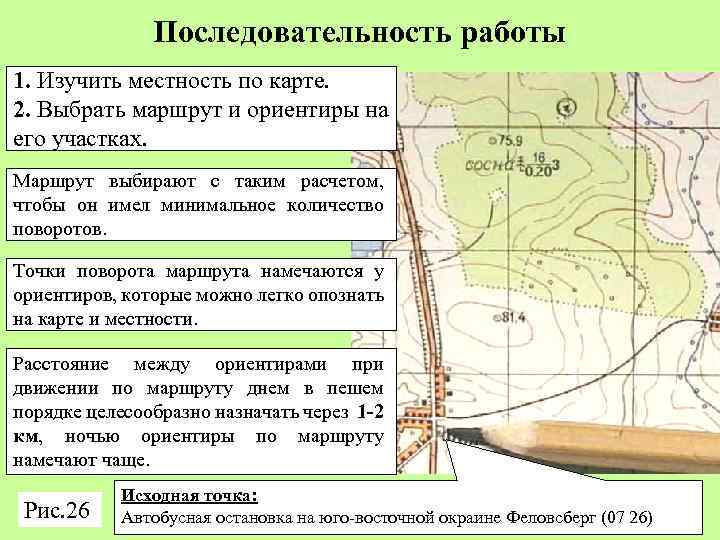

Маршрутная (контурная) съёмка
Проводится вдоль линии дороги, реки, кромки леса, по берегу озера и других более или менее прямоугольных участков. Путь делят на точки, между которыми измеряют расстояния, а из каждой точки производят определение азимутов и расчет расстояний до опорных объектов. При этом съёмка производится смешанным способом. Порядок:
- в каждой точке ориентируют планшет на север;
- путём полярной съёмки или способом перпендикуляров наносят основные объекты на план, затем проводят линию к следующей точке;
- измеряют расстояние между точками и откладывают его в масштабе на план;
- проводят съёмку из второй точки.

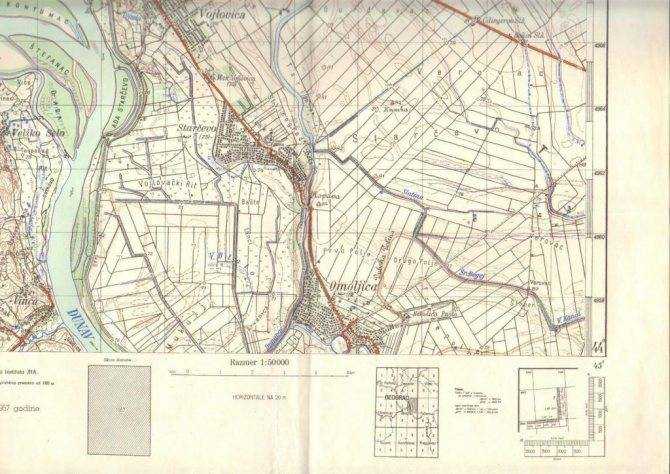

Выбор масштаба и проекции географической карты
При выборе масштаба необходимо учитывать цель карты и доступные средства для ее представления. Если на карте нужно отобразить большую площадь, то выбирают меньший масштаб, например 1:100 000. Этот масштаб подходит для общих географических карт или путеводителей. Если же нужно более детально изучить небольшую территорию, то выбирают больший масштаб, например 1:25 000. Такой масштаб подходит для топографических карт или планов городов.
Проекция географической карты определяет способ отображения поверхности Земли на плоскости. Существует множество проекций, каждая из которых имеет свои особенности.
Самая распространенная проекция — это меркаторская проекция, которая используется для навигационных карт. Она сохраняет формы и направления, но искажает площади. Проекция Робинсона более компромиссная и позволяет более равномерное отображение всей поверхности Земли, но при этом некоторые формы и размеры могут быть немного искажены.
Выбор проекции зависит от того, какую информацию нужно отобразить на карте и какие предпочтения имеются по отношению к искажениям
Важно учитывать, что искажения в проекции неизбежны и выбор проекции должен быть обоснован исходя из целей и задач карты
Особенности составления: Требования к подготовке
Топографический план территории должен соответствовать требованиям. Схема должна быть выполнена в масштабе. Его выбирают в зависимости от цели. На мелкомасштабных картах невозможно показать отдельные объекты, они менее детальны. Для строительства обычно требуются топопланы 1:500 или 1:1000. Документ включает в себя схему участка местности, при необходимости – дополнительные изображения.
На ней с помощью условных знаков отображаются:
- Рельеф. Изображают горизонталями. Те элементы рельефа, которые невозможно отобразить горизонталями, отмечают с помощью специальных условных знаков.
- Предметы местности, которые можно использовать как ориентиры. Их изображают внемасштабными знаками с максимально точной привязкой к координатам.
- Дорожная сеть. Изображают полно и подробно. Используют условные знаки для разных видов дорог.
- Гидрография. На топопланах отображают крупные озера, реки, болота и т.д. Указывают их названия, глубину, высоту уровня воды в межень. Для рек и каналов – глубину, ширину, скорость течения.
- Почвенно-растительный покров. Изображают с помощью цвета и отдельных внемасштабных условиях знаков.
- Инженерные коммуникации. На топопланах указывают и наземные, и подземные коммуникации.
Надписи делают специальными картографическими шрифтами в соответствие с правилами расположения. Все необходимые данные о масштабе карты, дате ее изготовления, расположении участка содержатся в штампе в нижнем правом углу схемы.
Топосъемку делают с помощью геодезического оборудования, тахеометров, GPS/ГЛОНАСС оборудования. Оно позволяет выполнять точные замеры плоскости участка, высотных параметров, координат и т.д. Геодезическое оборудование устойчиво к неблагоприятному воздействию. Поэтому даже в условиях высокой запыленности, влажности оно обеспечивает точные замеры.
имеет собственное геодезическое оборудование. Мы можем гарантировать точность выполняемых замеров, так как все наше оборудование проходит обязательные регулярные проверки. Для составления топографических планов мы используем специализированное ПО.
Отличие от карты
Чем же топографический план участка будет отличаться от той же карты? Эти документы нельзя назвать идентичными. Разработка карты связана с использованием мелких масштабов. Карты создаются для охвата более обширных территорий, нежели топографические планы.
Есть и еще одно отличие: при создании карты составитель учитывает кривизну поверхности земного шара, при создании плана — нет. Для последнего характерно использование крупных масштабов — от 1:5000 до 1:500.
Кроме того, план будет отличаться изображением следующих объектов:
- Рельеф местности.
- Инженерные и технические сооружения.
- Границы имеющихся угодий.
- Наличие подведенных коммуникаций.
Также топоплан выделяется не только графическим изображением имеющихся объектов, но и подробной информацией об их параметрах: высотных, качественных и количественных.
Правила нанесения на карту условных знаков
Карта должна быть объективной и это требование включает следующие положения:
- правильно выбранные стандартные условные знаки, если это специальная карта, то обозначения должны быть также общеизвестны в определённой области;
- правильное изображение штриховых элементов;
- одна карта должны быть составлена в одном стиле изображения;
- микрообъекты также должны быть обозначены в точности, если на местности присутствует определённое количество таких объектов одинакового размера, они на карте должны быть обозначены все одинаковым знаком;
- цветовые показатели элементов форм рельефа должны быть выдержаны правильно — высоты и низины часто изображены красками, рядом с картой должна быть шкала, которая показывает, какой высоте на местности отвечает тот или иной цвет.
Условные знаки топографических карт и планов наносятся в соответствии с едиными правилами.
Так:
- Размеры объектов отображаются в миллиметрах. Эти подписи принято располагать слева от условных знаков. В отношении одного объекта даётся два числовых показателя, обозначающих высоту и ширину. В случае совпадения этих параметров допускается одна подпись. Для круглых объектов обозначается их диаметр, для знаков в форме звезды – диаметр описанной окружности. Для равностороннего треугольника даётся параметр его высоты.
- Толщина линий должна соответствовать масштабам карты. Основные объекты планов и подробных карт (заводы, мельницы, мосты, шлюзы) наносятся линиями 0,2–0,25 мм, эти же обозначения на мелкомасштабных картах от 1:50 000 – линиями 0,2 мм. Линии, обозначающие второстепенные знаки имеют толщину 0,08–0,1 мм. На планах и крупномасштабных картах допускается увеличение знаков на одну треть.
- Условное обозначение топографических карт должно быть чёткое и читабельное, промежутки между надписями должны быть как минимум 0,2–0,3 мм. Стратегически важные объекты могут быть несколько увеличены в размере.
Отдельные требования выдвигаются и к цветовой гамме.
Так, фоновая окраска должна обеспечивать хорошую читаемость, а условные знаки обозначаются следующими красками:
- зелёной – обозначения ледников, вечных снегов, болот, солончаков, пересечений координатных линий и гидрографии;
- коричневой – формы рельефа;
- голубой – водные объекты;
- розовой – межлинейные просветы шоссе;
- красной или коричневой – некоторые знаки растительности;
- чёрной – штриховка и все знаки.
- Объекты, обозначенные внемасштабными условными знаками на топографических картах и планах, должны соответствовать положению на местности. Для этого их нужно размещать по определённым правилам.
Положению на местности соответствуют:
- центр знака объектов правильной формы (круглых, квадратных, треугольных) на плане;
- середина основания условного обозначения – для перспективных отображений объектов (маяков, скал);
- вершины угла обозначения – для значков с элементом прямых углов (дерево, столб);
- середина нижней линии знака – для обозначений в виде сочетания фигур (вышки, часовни, башни).
Знания о правильном размещении и нанесении знаков помогут правильно составить топографическую карту или план местности, сделав их понятными для других пользователей.
Необходимое оборудование
Составлению топографического плана земельного участка предшествует топографическая съемка. Для нее нужно следующее оборудование:
- Оптические нивелиры. Позволяют точно измерить плоскость участка.
- Тахеометр электронный. Высокоточный прибор для измерения высотных параметров, определения прямоугольных и полярных координат, замера площади земельных наделов, обработки полученных данных.
- Дальномеры. Сегодня это лазерные электронные рулетки, позволяющие быстро, точно и без особых усилий определить расстояние между объектами.
- Спутниковое оборудование.
На этом закончим знакомство с важнейшими характеристиками и особенностями топографических планов. Вы также знаете теперь, чем подобные документы отличаются от карт и геоподоснов.
Топосъёмка или геосъёмка?
Как же правильно и что нужно именно Вам? Для того чтобы понять, давайте немного разберемся.
Если открыть ГОСТ 22268-76, то мы видим, что топографическая съёмка – это комплекс работ, выполняемых с целью получения съёмочного оригинала топографической карты или плана, а также получение топографической информации в другой форме. Топографическим планом согласно ГОСТ называют картографическое изображение на плоскости в ортогональной проекции в крупном масштабе ограниченного участка. По сути, топографический план является подробным чертежом участка, выполненным в нужном масштабе: обычно это 1:500 или 1:200. На этом же плане обязательно должны присутствовать горизонтали. Прямая линия горизонтали соединяет все точки с одинаковой высотой, проводя такие линии через равные промежутки по высоте и проецируя их на план можно получить представление рельефа на топоплане. Задача геодезиста при проведении топографической съемки грамотно выбрать пикеты, характеризующие рельеф.
В итоге, топографическая съёмка необходима для самых разных задач, практически всегда она нужна для проектирования. Иногда к плану предъявляются специфические требования, например, показать на топоплане стволы деревьев в масштабе, или указать отметки каких-то конкретных элементов зданий или сооружений.
Геосъемка, геодезическая съемка – это также измерения геодезистом, для вычерчивания по этим измерениям плана или чертежа. Если речь идет о геодезической съемке участка, то, скорее всего, имеется в виду именно топографическая съемка. Возможен также вариант, что подразумевается кадастровая съемка участка для юридических действий с землей.
Основная графическая часть
Перейдем теперь к условным знакам для топографических планов. Они применимы именно для графической части документа
Тут важно выделить следующие группы:
- Рельеф. Его изображают при помощи основных и утолщенных горизонталей. Они дополняются отметками о высоте местности. Последние указываются в формате 111.22, в метрах над уровнем моря. Что любопытно, в России принята Балтийская система высот, и лишь в столице используется Московская. От первой она отличается незначительно — на +/-92 мм. Горизонтали и отметки позволяют судить о рельефе местности — возможно определить котлованы, горы, лощины, хребты, седловины и проч.
- Растительность и грунты. Знаки топографических планов обязательно «рассказывают» о видах и того, и другого.
- Гидрография. При помощи условных обозначений топографических планов изображаются реки, озера, болота и ручьи. Обязательно прописывается название водного объекта, направление его течения, глубина и скорость.
- Дорожная сеть. Обозначаются автомобильные, пешеходные, железнодорожные и трамвайные пути. Содержится информация об их покрытии, ширине.
- Инженерные сети. Условные знаки для топографических планов 1:500 призваны рассказать о подземных и наземных коммуникациях — ЛЭП, газопроводах, канализации, водопроводе, линий связи и проч.
- Ограждение. Это отображение всех типов изгородей, заборов и проч.
- Сооружения и здание. Подобные объекты снабжаются подписями с описанием их этажности, принадлежности к жилому сектору, информацией о материалах.
- Границы. На топографических планах обязательно указываются границы поселений, кадастровые пределы земельных участков, а также границы самой топографической съемки.
9.7. ОСОБЕННОСТИ ИЗОБРАЖЕНИЯ РЕЛЬЕФА НА КАРТАХ МАСШТАБОВ 1:500 000 И 1:1 000 000
Рельеф на мелкомасштабных топографических картах, как и на картах более крупных масштабов, изображается горизонталями и условными знаками, но более обобщенно. На них отображается лишь общий характер рельефа – его структура, основные формы, степень вертикальной и горизонтальной его расчлененности. Высота основного сечения при изображении равнинных районов на обеих картах установлена 50 м, а горных – 100 м. На карте масштаба 1:1 000 000 применяется, кроме того, высота сечения 200 м – для изображения районов, расположенных выше 1 000 м над уровнем моря. Объекты рельефа, не выражающиеся горизонталями, показываются лишь те, которые необходимы для характеристики местности или являются важными ориентирами. Они обозначаются теми же условными знаками, что и на других картах, но меньшего размера. Основная особенность заключается в изображении горного рельефа. Для большей наглядности его изображение горизонталями дополняется так называемой отмывкой и послойной раскраской по ступеням высот.

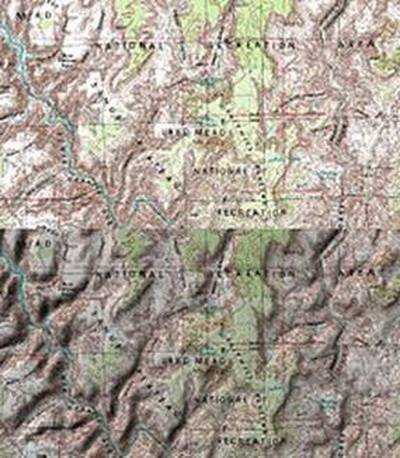

Рис. 9.9. Карта без отмывки (вверху) и с отмывкой (внизу)
Отмывка, т. е. оттенение склонов важнейших форм горного рельефа, делает изображение более выразительным и пластичным, позволяя зрительно ощущать его объемные формы. Оттенение делается серо-коричневой краской по принципу – чем значительнее, выше и круче склон, тем сильнее тон отмывки. Благодаря отмывке хорошо выделяются основные горные хребты и массивы, их важнейшие отроги и вершины, перевалы, уступы нагорий, глубокие долины и каньоны. Отчетливо воспринимаются направление и сравнительная крутизна склонов, форма гребней (острая, округлая и т. п.) и отличие по высоте главнейших горных хребтов.Послойная раскраска по ступеням высот наглядно отображает высотную характеристику горного рельефа и усиливает пластичный эффект его изображения. Выполняется она оранжевой краской различного тона по принципу – чем выше, тем темнее. Изображение рельефа при этом как бы разбивается на отдельные высотные слои (ступени), по тону окраски которых легко различаются их абсолютные высоты и взаимные превышения. Тон окраски слоев усиливается через 400, 600 или 1000 м в зависимости от их абсолютных высот. Шкала ступеней высот, принятая на карте, указывается на каждом листе под южной стороной его рамки.
Вопросы и задания для самоконтроля
- Дайте определение «рельеф» «горизонталь», «высота сечения», «заложение», «заложение ската»
- Назовите основные формы детали и элементы рельефа, дайте им краткую характеристику.
- Какие горизонтали называют основными?
- В каких целях используют половинные и вспомогательные горизонтали и на каком расстоянии по вертикали они проведены на карте?
- Для каких целей нанесены на карту бергштрихи?
- Какие цвета используются для изображения рельефа на картах?
- В чем сущность способа отмывки для изображения рельефа на картах?
- В чем сущность гипсометрического способа для изображения рельефа на картах?
- Как расположены цифровые обозначения при подписях значений горизонталей?
- Какие объекты рельефа обозначены на картах специальными условными знаками?
- С помощью горизонталей покажите на чертеже гору, хребет, седловину, котловину, лощину.
- Какие особенности изображения рельефа горизонталями на равнинной и горной местности?
- Назовите виды скатов. Как они изображены на картах?
- Какие особенности изображения рельефа ни картах масштабов 1:1 000 000 и 1:500 000?
- Далее
- Главная
- Предыдущая
Что такое план местности и условные знаки
Чертеж небольшого участка, выполненный в масштабе, получил название плана. Для того, чтобы разобраться, как составить план местности, нужно познакомиться с понятием «масштаб».
Масштаб – величина, показывающая, во сколько раз уменьшено действительное расстояние. Масштабом пользуются при изображении земной поверхности.
Наличие масштаба считается главным отличием от обычного рисунка. Также участок показан как бы сверху и с помощью условных обозначений. Ниже перечислены условные знаки для изображения объектов. Цветная картинка представляет вид местности, а черно-белая – это условное обозначение.
Условные знаки Источник
Зная обозначения легко понять, что находится на данном месте: шоссе или полевая дорога, овраг или река, лиственный или смешанный лес. На плане обязательно указываются стороны горизонта в виде стрелки: С – северное, Ю – южное. Это позволяет ориентироваться, находить взаимное расположение предметов по сторонам горизонта.
Часто в жизни бывает необходимо прочитать план местности или составить его описание. Потренироваться в чтении плана можно используя рисунок ниже
Обратите внимание на стороны горизонта и условные обозначения
По данному описанию можно не только совершать воображаемый поход, но и можно самостоятельно осуществить составление плана местности.
Как составить простейший план какого-либо участка местности, если нет его описания? В таких случаях пользуются несколькими способами. Сходство их в том, что вы должны обязательно находиться на том участке, где будете составлять план. Познакомимся с основными съемками местности.
- Глазомерная съемка может быть освоена любым человеком, так как установление расстояния между предметами производится на глаз. Для этого понадобятся инструменты: планшет, лист бумаги, компас, карандаш, ластик. На бумаге указываем стороны горизонта, предварительно определенные по компасу, и определяем масштаб. Объекты, находящиеся в пределах нашей видимости, вычерчиваем на план условными знаками.
- Составление плана местности методом маршрутной съемки наиболее простое. Необходимо выбрать маршрут, по которому будем двигаться. Для того, чтобы составить план местности методом маршрутной съемки мы проходим по маршруту и отмечаем объекты, встреченные по пути. Отмечаем их условными обозначениями на листе, обязательно указываем стороны горизонта.
- Полярная съемка считается еще одним способом составления плана местности. Для этого выбирается точка на местности, из которой хорошо видны все объекты. Из данной точки или полюса, производят составление плана. Отмечают стороны горизонта на бумаге, определяют масштаб. Затем кладут линейку и вычерчивают направления на объекты, которые потом измеряют шагами. Измеренные расстояния отмечаются на бумаге.
Зачем нужны топопланы?
Для чего разрабатываются условные планы для топографических планов? По сути, это необходимый предпроектный документ для начала любого строительства. Обозначим, в каких случаях он необходим:
- Получение документации-разрешения на строительство.
- Проектирование работ при возведении и реконструкции зданий и сооружений. Сюда же можно отнести проектирование прокладки коммуникаций и их реконструкцию.
- Оформление в собственность, аренда вновь образованного земельного надела.
- Вертикальная планировка какой-либо территории.
- Ландшафтное проектирование на земельных участках.
Виды и типы географических карт
Первыми рассмотрим виды карт по масштабу. Они делятся на:
- планы;
- крупномасштабные;
- среднемасштабные;
- мелкомасштабные;
- материковые;
- карта океанов.
Также возможна классификация по признакам территориального деления, природных районов, экономических регионов, исторических областей.
Выделяют следующие виды географических карт по содержанию:
- общегеографические;
- тематические;
- специальные.
К группе специальных относятся тактильные карты. Они созданы специально для слепых людей. Сюда же можно отнести: глобус, атлас, рельефные, цифровые, электронные и анаглифические карты.
Если говорить о типах, то можно выделить следующие:
- аналитические карты;
- комплексные;
- синтетические.
Сейчас коротко рассмотрим каждый тип отдельно. Ярким примером аналитической группы является карта угла наклона рельефа. Такие карты не ставят перед собой цель показать общее представление об объекте. Они вычленяют какой-либо один показатель и посвящаются только ему.
К комплексным картам относятся те, которые изображают элементы определенной тематики. Примерами могут служить: изображение изобаров и векторов, распаханности территории и урожайности какой-либо культуры, водность реки и потенциальные ее ресурсы. Несмотря на то что все элементы даются каждый в своей системе счисления, совместное их изображение на одной карте помогает рассмотреть все в комплексе и взаимосвязь одного показателя с другим.
Пример синтетической карты: геоморфологическая, отражающая тип рельефа, но в ней ни слова не сказано о крутизне склонов. Еще несколько примеров: карта климата, ландшафтная, сельскохозяйственное районирование и так далее. Они дают увидеть целостное изображение какого-либо объекта.
