Линия равных высот изображающая рельеф

Применение линии равных высот

Основное применение линий равных высот состоит в визуализации рельефа и его характеристик. По этим линиям можно определить контуры и форму поверхности, а также высотные различия между разными точками рельефа.

Также линии равных высот позволяют определить характерные черты географической обстановки, такие как горные хребты, речные долины, озера и другие элементы рельефа. Они помогают изучить направление течения рек, а также водосборные бассейны и их границы.

Линии равных высот используются при составлении карт и планов. Они помогают строить контурные карты, позволяющие наглядно представить характеристики рельефа в определенной территории. Карты с линиями равных высот могут быть полезными инструментами для планирования землепользования, проектирования дорог и железных дорог, строительства и многих других отраслей.

Применение	Описание
Геология	Линии равных высот используются для изучения структуры земной коры и определения зоны геологических находок.
Геодезия	Используется для выполнения геодезических измерений, определения высотных маршрутов и создания карт высот.
Геоморфология	Помогает изучать формы рельефа, процессы его формирования и эволюции.
Гидрология	Линии равных высот позволяют определить направление течения рек, исследовать водные бассейны и их характеристики, а также создавать карты гидрологических ресурсов.

Градусная и километровые сетки карты. Зарамочное оформление

Сайт для студентов. Здесь Вы найдёте всё, что нужно для обучения

28.01.2019

Геодезия

,

Методические указания

Комментарии

5. ГРАДУСНАЯ И КИЛОМЕТРОВЫЕ СЕТКИ КАРТЫ. ЗАРАМОЧНОЕ ОФОРМЛЕНИЕ

Границами листов карт служат на севере и юге отрезки параллелей, а на западе и востоке — отрезки меридианов. Эти границы составляют внутреннюю рамку листа (трапеции). В углах внутренней рамки листа указывают их широты и долготы (рис.

Снаружи от внутренней рамки на расстоянии 8 мм проводится г р а д у с н а я   р а м к а в виде двойной линии, разделенной по широте и долготе на части, кратные 1 . Для удобства чтения географических координат минутные интервалы попеременно через один закрашивают в черный цвет. За градусной рамкой листа вычерчивается он оформительская рамка. Между градусной и оформительской рамками нанесены точки, с помощью которых каждый минутный интервал разбит не І0-секундные интервалы.

Стороны квадратов этой сетки обычно выражаются целым числом километров.

В общем случае километровая сетка развернута относительно градусной сетки на величину сближения меридианов. Если лист карты находится в восточной части зоны, то километровая сетка развернута на восток относительно градусной сетки, и наоборот. Восточное сближение меридианов принято считать положительным, a западное — отрицательным.

Рис. 7. Градусная рамка и километровая сетка листа карты масштаба 1:25 000

Над оформительской рамкой указываются номенклатура листа карты и его название, соответствующее обычно названию наиболее крупного населенного пункта в данном районе, например,

M-37-З4-A-в (Михалин)

В северо-западном углу листа карты над оформительской рамкой указывают систему прямоугольных координат (Система координат 1942 г.

П=δ-γ

Внизу под оформительской рамкой посредине подписывается численный масштаб карты (например, I: 25 000), пояснительный масштаб (в l см 250 м) и вычерчивается линейный масштаб. Ниже линейного масштаба указываются высота сечении. рельефа и наименование принятой системы высот (Балтийская система высот). Справа от масштабов приводится график заложений.

К зарамочному оформлению, относятся также подписи номенклатуры соседних листов, которые выполняют в разрывах градусной рамки в середине каждой стороны, схема расположения соседних листов карты данного масштаба.

Обновлено: 28.01.2019 — 02:21

← Предыдущая запись

Следующая запись →

Элементы рельефа, переданные через условные знаки

Для нанесения на карту конкретных деталей рельефа используются условные обозначения специального вида. В этом плане стоит упомянуть осыпи, обрывы, скалы, промоины, овраги, валы, выемки, курганы, ямы, воронки карстового типа и т.д. Притом, знаки таких образований дополняются подписями по поводу высоты или глубины

Что ещё важно: предметы естественного происхождения изображаются коричневой краской, а искусственного – чёрным цветом. Ко второму варианту стоит отнести: образования из камней, гроты, тоннели, скалы-останцы и т.д.
Кроме того, на картах горных районов отображаются перевалы, дополненные показателями высоты и указанием времени на месте

Для нанесения фирновых полей, ледников и дополнительных знаков, используется синяя краска.

Типы и формы рельефа местности

Рельеф — совокупность неровностей суши, дна океанов и морей, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных (выпуклых) и отрицательных (вогнутых) форм. Основными формамирельефа являются: гора, котловина, хребет, лощина и седловина.

Кроме перечисленных форм рельеф имеет детали. К деталям рельефа относятся: овраги, промоины, курганы, насыпи, выемки, уступы, каменоломни и т. д. Все разновидности форм и деталей рельефа состоят из элементов. Основными элементами рельефа являются: основание (подошва), склон (скат), вершина (дно), высота (глубина), крутизна и направление ската, линии водораздела и водосбора (тальвег).

В военном деле под местностью понимают участок земной поверхности, на котором предстоит вести боевые действия. Неровности земной поверхности называются рельефом местности, а все расположенные на ней объекты, созданные природой или трудом человека (реки, населенные пункты, дороги и т. п.) — местными предметами.

Рельеф и местные предметы являются основными топографическими элементами местности, влияющими на организацию и ведение боя, применение боевой техники в бою, условия наблюдения, ведения огня, ориентирования, маскировки и проходимость, т. е. определяющими ее тактические свойства.

Топографическая карта является точным отображением всех наиболее важных в тактическом отношении элементов местности, нанесенных во взаимно точном расположении относительно друг друга. Она дает возможность изучить любую территорию в относительно короткий срок. Предварительное изучение местности и принятие решения для выполнения подразделением (частью, соединением) той или иной боевой задачи обычно производят по карте, а затем уже уточняют на местности.

Местность, оказывая влияние на боевые действия, в одном случае может способствовать успеху войск, а в другом оказывать отрицательное воздействие. Боевая практика убедительно показывает, что одна и та же местность может больше преимуществ дать тому, кто лучше ее изучит и более умело использует.

По характеру рельефа местность делится на равнинную, холмистую и горную.

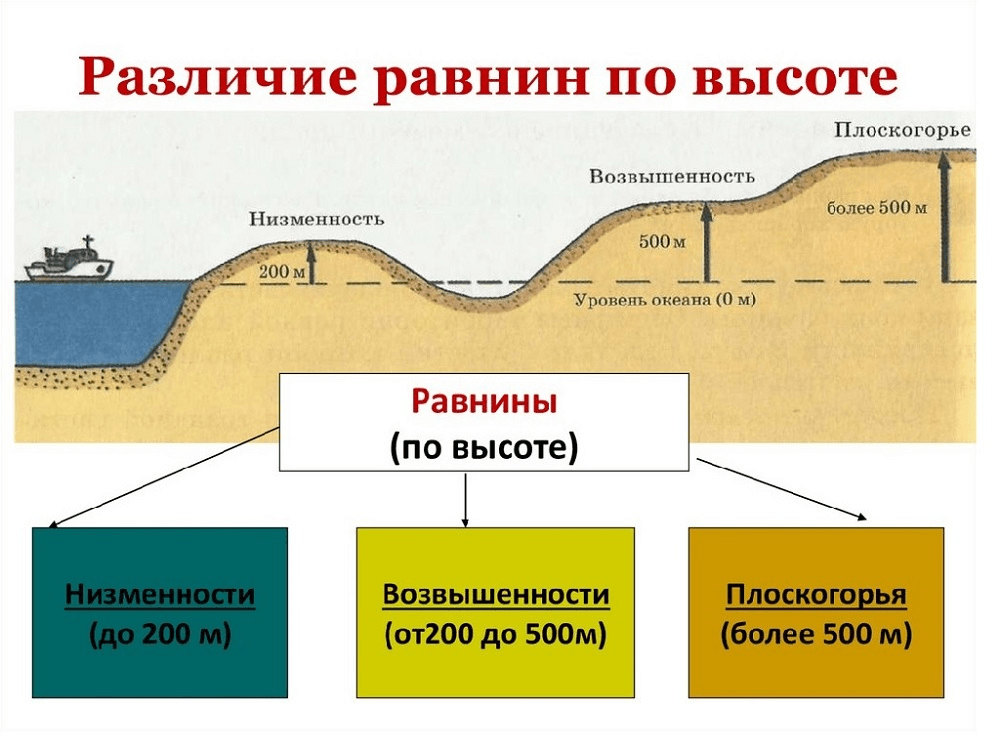

Равнинная местность характеризуется небольшими (до 25 м) относительными превышениями и сравнительно малой (до 2°) крутизной скатов. Абсолютные высоты обычно небольшие (до 300 м).

Тактические свойства равнинной местности зависят главным образом от почвенно-растительного покрова и от степени пересеченности. Глинистые, суглинистые, супесчаные, торфяные грунты ее допускают беспрепятственное движение боевой техники в сухую погоду и значительно затрудняют движение в период дождей, весенней и осенней распутицы. Она может быть изрезана руслами рек, оврагами и балками, иметь много озер и болот, значительно ограничивающих возможности маневра войск и снижающих темпы наступления.

Холмистая местность характеризуется волнистым характером земной поверхности, образующей неровности (холмы) с абсолютными высотами до 500 м, относительными превышениями 25 — 200 м и преобладающей крутизной 2-3° (рис. 3, 4). Холмы обычно сложены твердыми породами, вершины и склоны их покрыты толстым слоем рыхлых пород. Понижения между холмами представляют собой широкие, ровные или замкнутые котловины.

Холмистая местность обеспечивает скрытое от наземного наблюдения противника передвижение и развертывание войск, облегчает выбор мест для огневых позиций ракетных войск и артиллерии, обеспечивает хорошие условия для сосредоточения войск и боевой техники. В целом она благоприятна как для наступления, так и для обороны.

Горная местность представляет собой участки земной поверхности, значительно приподнятые над окружающей местностью (имеющей абсолютные высоты 500 м и более). Она отличатся сложным и разнообразным рельефом, специфическими природными условиями. Основные формы рельефа — горы и горные хребты с крутыми скатами, часто переходящими в скалы и скалистые обрывы, а также лощины и ущелья, расположенные между горными хребтами. Горная местность характеризуется резкой пересеченностью рельефа, наличием труднодоступных участков, редкой сетью дорог, ограниченным количеством населенных пунктов, бурным течением рек с резкими колебаниями уровня воды, разнообразием климатических условий, преобладанием каменистых грунтов.

Боевые действия в горной местности рассматриваются, как действия в особых условиях. Войскам часто приходится использовать горные проходы, затрудняется наблюдение и ведение огня, ориентирование и целеуказание, в то же время она способствует скрытности расположения и передвижения войск, облегчает устройство засад и инженерных заграждений, организацию маскировки.

Определение на карте абсолютных высот и относительных превышений точек местности

Профиль — чертеж, изображающий разрез местности вертикальной плоскостью.

Для большей выразительности рельефа местности вертикальный масштаб профиля принимается в 10 или более раз крупнее горизонтального.

В связи с этим профиль, передавая взаимное превышение точек, искажает (увеличивает) крутизну скатов.

Для построения профиля нужно:

• прочертить на карте профильную линию (маршрут движения), приложить к ней лист разграфленной (миллиметровой) бумаги, перенести на ее край короткими черточками места горизонталей, точки перегиба скатов и местные предметы, которые сечет профильная линия, и подписать их высоты;
• подписать на листе разграфленной бумаги у горизонтальных линий высоты, соответствующие высотам горизонталей на карте, приняв условно промежутки между этими линиями за высоту сечения (установить вертикальный масштаб);
• от всех черточек, обозначающих места пересечения профильной линии с отметками высот горизонталей, точек перегиба скатов и местных предметов, опустить перпендикуляры до пересечения их с соответствующими по отметкам параллельными линиями и отметить полученные точки пересечения;
• соединить точки пересечения плавной кривой, которая и изобразит профиль местности (подъемы и спуски на маршруте движения).

Основные методы съемки

1. Воздушная съемка

Воздушная съемка является одним из наиболее эффективных методов получения изображения рельефа с помощью линии равных высот. Воздушные снимки делаются с использованием специальных беспилотных летательных аппаратов (дронов) или авиационных средств. Этот метод позволяет получить наиболее точные и детальные данные о рельефе, так как осуществляется съемка с высоты, что обеспечивает обзор большой площади территории.

2. Террестриальная съемка

Террестриальная съемка проводится с помощью специальных топографических приборов, таких как теодолиты или тахеометры. Она осуществляется непосредственно на местности и позволяет получить более детальное изображение рельефа

Важно подобрать оптимальные пункты для установки приборов, чтобы осуществить съемку с различных точек и получить полную информацию о высоте каждой точки территории

3. Космическая съемка

Космическая съемка осуществляется с помощью спутников, находящихся на орбите Земли. Снимки получаются с большой высоты и позволяют получить обзор всей территории. Космическая съемка является наиболее доступным методом для получения данных о рельефе, однако изображения могут быть менее детализированными по сравнению с воздушной или террестриальной съемкой.

4. Геодезическая съемка

Геодезическая съемка проводится с помощью специальных геодезических инструментов и позволяет получить точные данные о высоте каждой точки территории. Она используется при создании высотных и геодезических карт. Геодезическая съемка может быть проведена как с использованием земных приборов, так и с помощью спутниковых систем позиционирования, таких как GPS или ГЛОНАСС.

Линия равных высот: изображение рельефа

Линии равных высот — это кривые, которые соединяют точки на карте с одинаковой высотой над уровнем моря. Они позволяют нам понять структуру рельефа, распределение горных хребтов, долин и других природных формаций. Чем плотнее расположены линии равных высот, тем круче склон.

Для создания изображения рельефа на карте используются специальные методы и инструменты. Часто линии равных высот наносятся на топографическую карту и образуют равноотстоящие контуры. Это позволяет получить наглядное представление о вертикальной структуре ландшафта.

Для более точного и детализированного изображения рельефа используется метод штриховки. Штриховка различных участков на карте может показывать отдельные элементы рельефа, такие как холмы, горы, скалы, долины и реки.

Изображение рельефа на карте с линиями равных высот очень полезно для различных целей, таких как путешествия, геологические исследования, архитектурное планирование и многое другое. Оно помогает нам лучше понять местность, ориентироваться и прогнозировать изменения в рельефе.

Все это делает линии равных высот важным инструментом при работе с картами и изучении географических объектов. Они помогают нам визуализировать информацию о высоте и создают более полное представление о рельефе местности.

Виды горизонталей

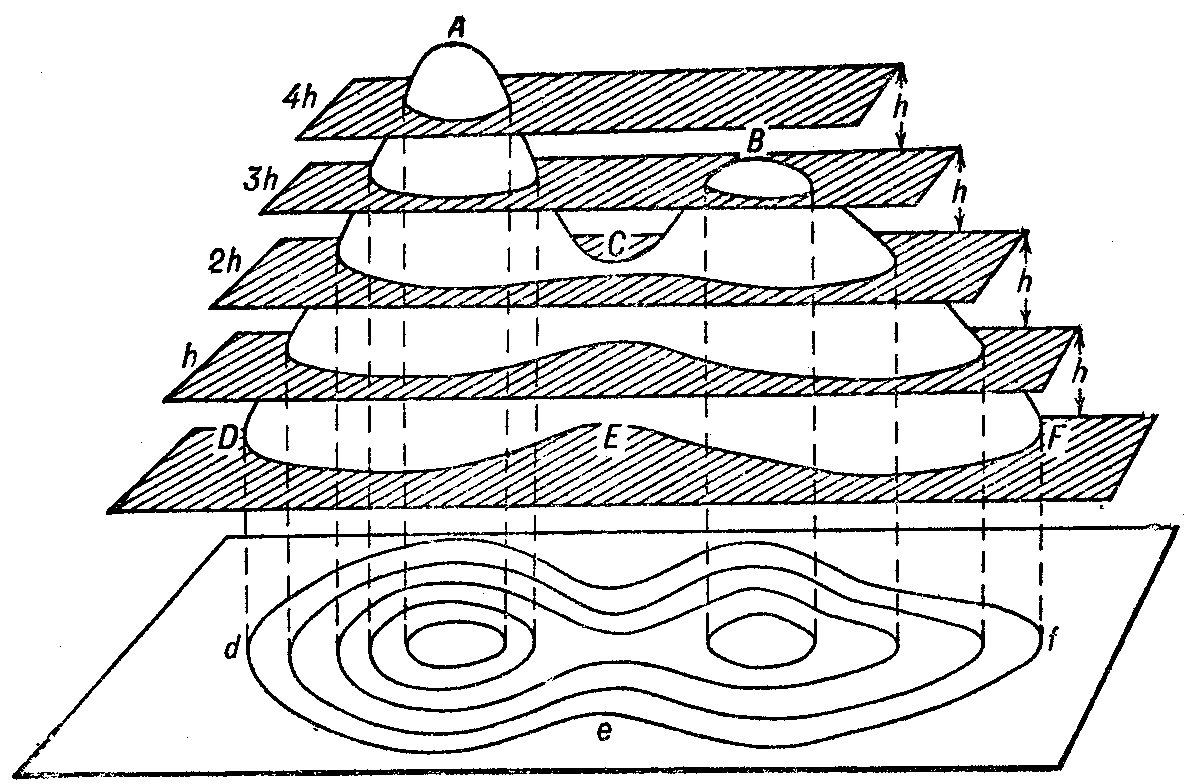

Горизонталь — замкнутая кривая линия на карте, которой соответствует на местности контур, все точки которого расположены на одной и той же высоте над уровнем моря.

Различают следующие горизонтали:

• основные (сплошные) — соответствующие высоте сечение рельефа;
• утолщенные — каждая пятая основная горизонталь; выделяется для удобства чтения рельефа;
• дополнительные горизонтали (полугоризонтали) — проводятся прерывистой линией при высоте сечения рельефа, равной половине основной;
• вспомогательные — изображаются короткими прерывистыми тонкими линиями, на произвольной высоте.

Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятой кратной высоте сечения, вычерчиваются утолщенно и на ней ставится цифра, указывающая высоту над уровнем моря.

Для того чтобы при чтении карты можно было быстро определить характер неровностей поверхности на картах, применяются специальные указатели направления скатов — бергштрихи — в виде коротких черточек, расставленных на горизонталях (перпендикулярно им) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин седловин или на дне котловин.

Дополнительные горизонтали (полугоризонтали) применяются для отображения характерных форм и деталей рельефа (перегибов склонов, вершин, седловин и т. п.), если они не выражаются основными горизонталями. Кроме того, применяют для изображения равнинных участков, когда заложения между основными горизонталями очень велики (более 3 — 4 см на карте).

Вспомогательные горизонтали применяют для изображения отдельных деталей рельефа (блюдец в степных районах, западин, отдельных бугров на плоскоравнинной местности), которые не передаются основными или дополнительными горизонталями.

Изображение горизонталями типовых форм рельефа

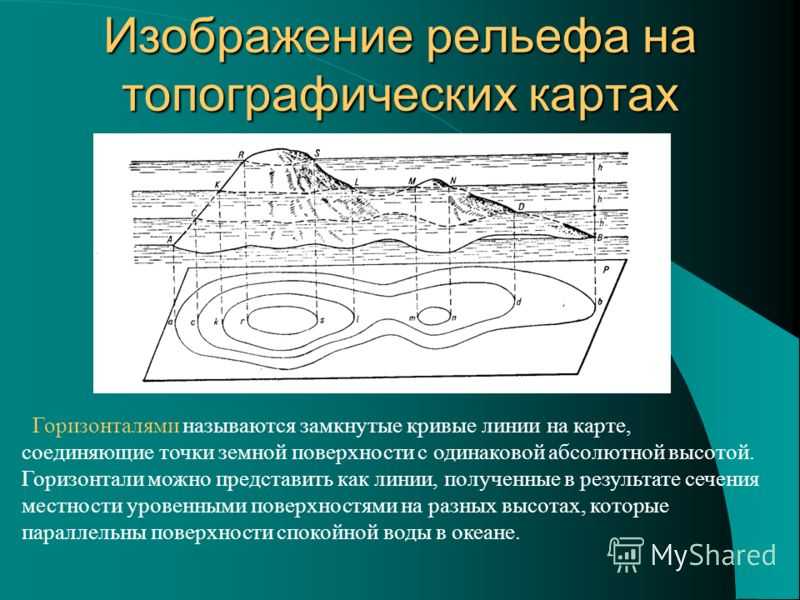

Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа — высоты, глубины или ширины.

Виды горизонталей

Горизонталь — замкнутая кривая линия на карте, которой соответствует на местности контур, все точки которого расположены на одной и той же высоте над уровнем моря.

Различают следующие горизонтали:

• основные (сплошные) — соответствующие высоте сечение рельефа;
• утолщенные — каждая пятая основная горизонталь; выделяется для удобства чтения рельефа;
• дополнительные горизонтали (полугоризонтали) — проводятся прерывистой линией при высоте сечения рельефа, равной половине основной;
• вспомогательные — изображаются короткими прерывистыми тонкими линиями, на произвольной высоте.

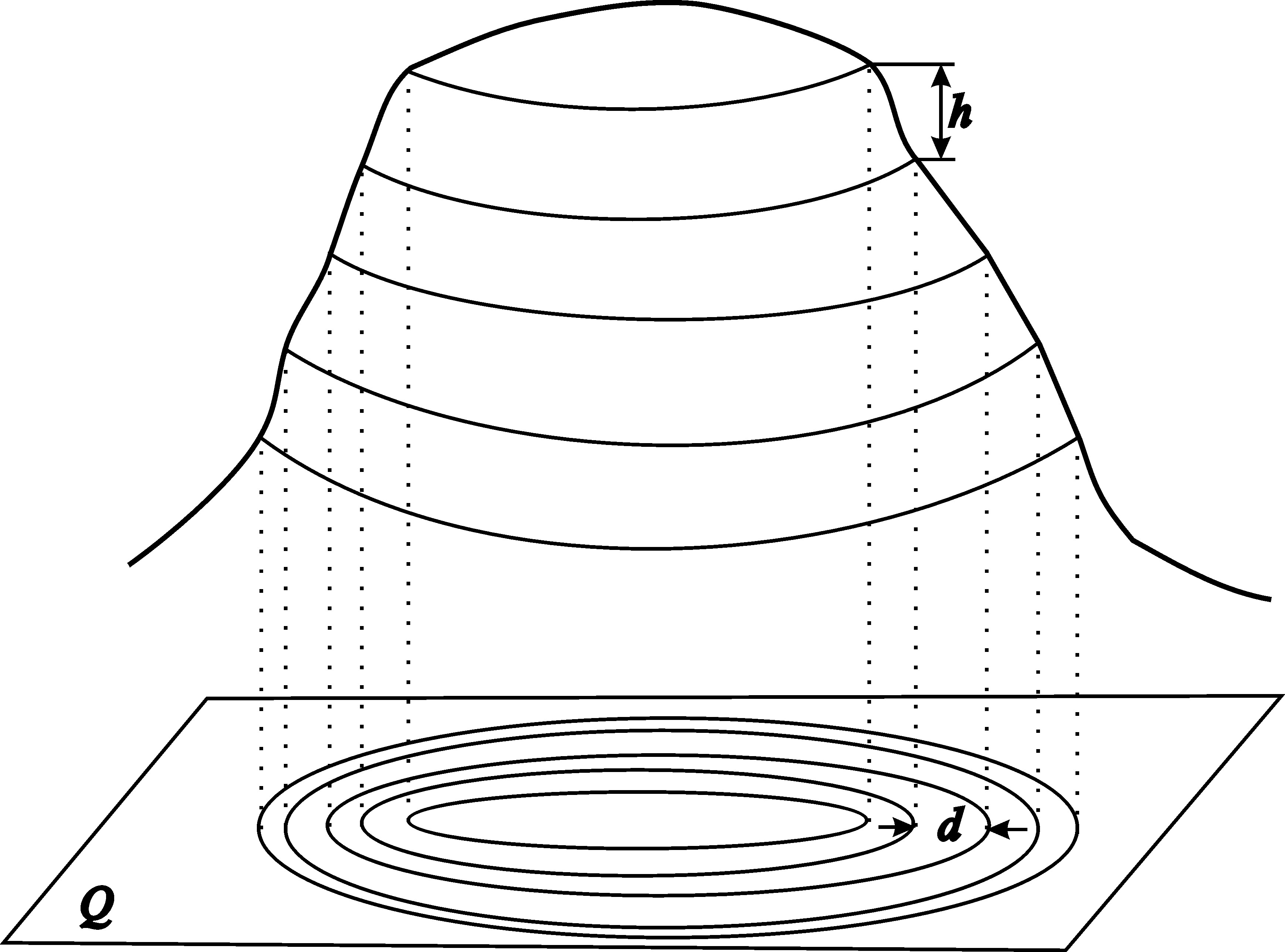

Расстояние между двумя смежными основными горизонталями по высоте называют высотой сечения рельефа. Высоту сечения рельефа подписывают на каждом листе карты под ее масштабом. Например: «Сплошные горизонтали проведены через 10 метров».

Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятой кратной высоте сечения, вычерчиваются утолщенно и на ней ставится цифра, указывающая высоту над уровнем моря.

Для того чтобы при чтении карты можно было быстро определить характер неровностей поверхности на картах, применяются специальные указатели направления скатов — бергштрихи — в виде коротких черточек, расставленных на горизонталях (перпендикулярно им) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин седловин или на дне котловин.

Дополнительные горизонтали (полугоризонтали) применяются для отображения характерных форм и деталей рельефа (перегибов склонов, вершин, седловин и т. п.), если они не выражаются основными горизонталями. Кроме того, применяют для изображения равнинных участков, когда заложения между основными горизонталями очень велики (более 3 — 4 см на карте).

Вспомогательные горизонтали применяют для изображения отдельных деталей рельефа (блюдец в степных районах, западин, отдельных бугров на плоскоравнинной местности), которые не передаются основными или дополнительными горизонталями.

Изображение горизонталями типовых форм рельефа

Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа — высоты, глубины или ширины.

Определение на карте абсолютных высот и относительных превышений точек местности

Профиль — чертеж, изображающий разрез местности вертикальной плоскостью.

Для большей выразительности рельефа местности вертикальный масштаб профиля принимается в 10 или более раз крупнее горизонтального.

В связи с этим профиль, передавая взаимное превышение точек, искажает (увеличивает) крутизну скатов.

Для построения профиля нужно:

• прочертить на карте профильную линию (маршрут движения), приложить к ней лист разграфленной (миллиметровой) бумаги, перенести на ее край короткими черточками места горизонталей, точки перегиба скатов и местные предметы, которые сечет профильная линия, и подписать их высоты;
• подписать на листе разграфленной бумаги у горизонтальных линий высоты, соответствующие высотам горизонталей на карте, приняв условно промежутки между этими линиями за высоту сечения (установить вертикальный масштаб);
• от всех черточек, обозначающих места пересечения профильной линии с отметками высот горизонталей, точек перегиба скатов и местных предметов, опустить перпендикуляры до пересечения их с соответствующими по отметкам параллельными линиями и отметить полученные точки пересечения;
• соединить точки пересечения плавной кривой, которая и изобразит профиль местности (подъемы и спуски на маршруте движения).

§13. Изображение рельефа на топографических планах и картах

Вопросы перед параграфом

■ 1. Как называются неровности земной поверхности?

Ответ:

■ 2. Чему равна относительная высота холма?

Ответ:

■ 3. Как ее определить?

Ответ:

■ 4. Могут ли быть различными значения относительных высот одного холма?

Ответ:

Вопросы и задания

1. Неровности земной поверхности в географии называют _ местности.

Ответ:

2. Перечислите, какие способы показа неровностей земной поверхности на плане и карте вам известны. Какой из них самый распространённый?

Ответ:

3. Как вы думаете, какой способ изображения рельефа на карте позволяет получить наиболее полную информацию о нём? А какой способ наиболее наглядный?

Ответ:

4. Относительно какого уровня определяют абсолютные высоты? Определите по физической карте абсолютные высоты отдельных форм рельефа вашей местности.

Ответ:

5. Объясните, почему систему отсчёта абсолютных высот в России называют Балтийской.

Ответ:

6. Объясните, как по надписям горизонталей и бергштрихам можно определить, в каком направлении понижается рельеф местности.

Ответ:

7. Определите масштаб карты Соловецких островов (см. рис. 62).Рис.62. Фрагмент географической карты Соловецких островов

Ответ:

8. По плану острова Ушакова (см. рис. 60) определите абсолютную высоту береговой линии. Через сколько метров проведены горизонтали? Какие склоны (по сторонам горизонта) наиболее крутые, а какие более пологие?

Ответ:

Изучайте рельеф местности с помощью макетов

1. Сделав макеты холмов, мы сможем наглядно изучить, как показывают на картах абсолютные высоты способом горизонталей.ПЛАН РАБОТЫ1. На листе плотной бумаги нарисуем круг (используйте циркуль или трафарет) (см. рис. на с. 70).2. Разрежем круг на две неравные части по двум радиусам, как показано на чертеже.3. Каждую часть свернём в конус и склеим.4. Поставим макеты рядом друг с другом. Сравним полученные конусы по высоте их вершин и крутизне скатов.5. Посмотрев на макеты сверху, нарисуем их вид сверху

Обратите внимание на размеры фигур, обозначающих «подножия» конусовидных «холмов».Нарисуйте вид сверху макетов с горизонталями. Считая, что основания макетов холмов расположены на уровне моря, подпишите на рисунках высотные отметки горизонталей.6

Нанесём на макеты холмов сверху нетолстый слой пластилина. Поместим макеты на дно неглубокого аквариума и закрепим их с помощью пластилина.7. Нальём в аквариум воду так, чтобы уровень воды поднялся на 1 см от дна. Стекой отметим положение линий уровня воды на обеих боковых поверхностях макетов.8. Продолжим наливать воду в аквариум. Каждый раз, когда уровень воды поднимется на высоту 2, 3, 4, 5 см, будем отмечать стекой линии на боковых поверхностях макетов.9. Вынем из аквариума макеты и посмотрим на них сверху. Обратим внимание на густоту горизонталей на обоих макетах. Можно ли утверждать, что густота горизонталей зависит от крутизны скатов холмов?Задание1. Нарисуйте вид сверху макетов с горизонталями. Считая, что основания макетов холмов расположены на уровне моря, подпишите на рисунках высотные отметки горизонталей.

Ответ:

• Назад

• Вперед

Горизонтали: разделение на виды

Для нанесения на карту используют такие виды горизонталей :

• основные (сплошные), нанесённые посредством сплошных линий (соответственно высоте сечения);
• отображающие важные подробности полугоризонтали (половинные), имеющие вид прерывистых линий (через 1/2 высоты сечения);
• проясняющие информацию о деталях рельефа, вспомогательные горизонтали, наносимые через 1/4 высоты сечения в виде коротких прерывистых линий;
• горизонтали утолщенного вида, отвечающие пятикратной высоте сечения, способствуют облегчению прочтения карт.

Надпись внизу карты, указывающая на сплошные горизонтали, проведённые через 100м, означает, что сплошные тонкие горизонтали повторяются каждые 100м, а утолщённые аналоги – через 500м.
