Что такое сечение рельефа?

Основные формы рельефа земной коры

Горы, холмы, плато и равнины являются четырьмя основными типами рельефа. Незначительные формы рельефа включают в себя останцы, каньоны, долины, бассейны, котловины, хребты, седловины, лощины и др.

Горы

Гора представляет собой крупный рельеф, который простирается над окружающей землей в ограниченной области, обычно в виде пика или горной системы. Гора обычно круче и выше холма. Горы формируются посредством тектонических сил или вулканизма. Эти силы могут локально поднимать поверхность Земли. Горы медленно разрушаются благодаря действию рек, погодных условий и ледников. Несколько гор являются отдельными вершинами, но большинство из них встречается на огромных горных хребтах.

На вершинах высоких гор более холодный климат, чем на уровне моря. Погодные условия сильно влияют на : для разных высот присуще различие флоры и фауны. Из-за менее благоприятного ландшафта и климата, горы, как правило, используются меньше для сельского хозяйства и больше для и отдыха, такого как альпинизм.

Холмы

Холмы — это форма рельефа, которая выступает над окружающей местностью. Их отличительной особенностью, как правило, является округлая или овальная вершина.

Нет четко принятого во всем мире различия между холмом и горой и в значительной степени оно субъективное, однако холм повсеместно считается менее высоким и менее крутым, чем гора. Большая советская энциклопедия определяет холм как возвышенность с относительной высотой вершины до 200 м.

Плато

Плато представляет собой плоский, приподнятый рельеф, который резко поднимается над окружающей местностью, по меньшей мере с одной стороны. Плато расположены на каждом континенте и занимают треть суши нашей планеты и являются одной из основных форм рельефа Земли.

Есть два вида плато: расчлененное и вулканическое.

Расчлененное плато образуется в результате восходящего движения в земной коре. Возвышение вызвано медленным столкновением тектонических плит.

Долина образуется, когда речная вода прорезает плато. Колумбийское плато, расположенное между Каскадными и Скалистыми горами на северо-западе Соединенных Штатов, прорезано рекой Колумбия.

Эрозия также формирует плато. Иногда оно настолько размывается, что разбивается на более мелкие приподнятые участки.

Равнины

В географии равнина представляет собой ровную, широкую поверхность Земли, которая обычно не сильно изменяется по высоте (колебание в высоте не более 200 метров, а уклон менее 5°). Равнины встречаются как низменности вдоль горных долин, прибрежные равнины или небольшие возвышенности.

Равнина — одна из основных форм рельефа на нашей планете. Они присутствуют на всех континентах и ​​охватывают более одной трети суши мира. Равнины обычно бывают лугопастбищными (умеренными или субтропическими), степными (полузасушливыми), саванными (тропическими) или тундровыми (полярными) биомами. В некоторых случаях пустыни и тропические леса также могут быть равнинами.

Однако не все равнины являются лугами. Некоторые из них такие, как мексиканская равнина Табаско, покрыты лесами. Лесные равнины имеют разные типы деревьев, кустарников и другой растительности.

Также могут быть отнесены к равнинам. Часть Сахары, великой пустыни в Северной Африке, имеет равнинный рельеф.

В Арктике, где земля замерзает, равнины называются . Несмотря на холод, здесь выживают многие животные и растения, включая кустарники и мох.

Шаг 3: Применение метода измерения

После подготовительной работы по определению точек привязки и составлении сетки, необходимо перейти к применению метода измерения сечения рельефа на рисунке. В этом шаге вам понадобится линейка или измерительная шкала, которые помогут вам определить физические значения расстояний на рисунке.

1. Определите единицы измерения: Прежде чем приступить к измерениям, убедитесь, что вы ясно определили единицы измерения, которые будете использовать на вашем рисунке. Это может быть см, мм, дюймы или любые другие единицы.

2. Проведите измерения: Используя линейку или измерительную шкалу, начните проводить измерения сечения рельефа на рисунке. Выберите точку начала измерений и определите расстояние от этой точки до каждой нужной вам характерной особенности рельефа.

Совет: Для более точных результатов рекомендуется провести несколько параллельных измерений и усреднить полученные значения.

3. Запишите измерения: Не забудьте записывать измерения для каждого измеренного отрезка на рисунке. Сделайте это в таблице или в отдельном блокноте, чтобы не потерять результаты.

Совет: Пометьте измеренные точки и отрезки на рисунке, чтобы в дальнейшем было легче интерпретировать результаты.

Продолжайте повторять измерения и запись результатов до тех пор, пока не охватите все сечения рельефа, которые вам нужно определить на рисунке.

Разнообразие форм

Согласно морфологическому принципу классификации, эти естественные природные тела могут быть как положительными, так и отрицательными. Первые из них возвышаются над линией горизонта, представляя собой поднятие поверхности. В качестве примера можно привести бугор, холм, плоскогорье, гору и прочее. Вторые, соответственно, образуют понижение относительно линии горизонта. Это могут быть долины, балки, впадины, овраги и т. п. Как уже говорилось выше, форма рельефа слагается из отдельных элементов: поверхности (грани), точки, линии (ребра), углы. По степени сложности различают сложные и простые К простым формам относятся бугры, лощины, ложбины и т. д. Они являются отдельными морфологическими элементами, сочетание которых образует форму. В качестве примера можно привести бугор. Его разделяют на такие части: подошва, склон, вершина. Сложная форма состоит из ряда простых. Например, долина. Она включает в себя русло, пойму, склоны и прочее.

По степени уклона различают субгоризонтальные поверхности (менее 20 градусов), наклонные и склоны (более 20 градусов). Они могут иметь различную форму — прямую, выпуклую, вогнутую или ступенчатую. По степени простирания их принято делить на замкнутые и открытые.

Градусная и километровые сетки карты. Зарамочное оформление

Сайт для студентов. Здесь Вы найдёте всё, что нужно для обучения

28.01.2019

Геодезия

,

Методические указания

Комментарии

5. ГРАДУСНАЯ И КИЛОМЕТРОВЫЕ СЕТКИ КАРТЫ. ЗАРАМОЧНОЕ ОФОРМЛЕНИЕ

Границами листов карт служат на севере и юге отрезки параллелей, а на западе и востоке — отрезки меридианов. Эти границы составляют внутреннюю рамку листа (трапеции). В углах внутренней рамки листа указывают их широты и долготы (рис.

Снаружи от внутренней рамки на расстоянии 8 мм проводится г р а д у с н а я   р а м к а в виде двойной линии, разделенной по широте и долготе на части, кратные 1 . Для удобства чтения географических координат минутные интервалы попеременно через один закрашивают в черный цвет. За градусной рамкой листа вычерчивается он оформительская рамка. Между градусной и оформительской рамками нанесены точки, с помощью которых каждый минутный интервал разбит не І0-секундные интервалы.

Стороны квадратов этой сетки обычно выражаются целым числом километров.

В общем случае километровая сетка развернута относительно градусной сетки на величину сближения меридианов. Если лист карты находится в восточной части зоны, то километровая сетка развернута на восток относительно градусной сетки, и наоборот. Восточное сближение меридианов принято считать положительным, a западное — отрицательным.

Рис. 7. Градусная рамка и километровая сетка листа карты масштаба 1:25 000

Над оформительской рамкой указываются номенклатура листа карты и его название, соответствующее обычно названию наиболее крупного населенного пункта в данном районе, например,

M-37-З4-A-в (Михалин)

В северо-западном углу листа карты над оформительской рамкой указывают систему прямоугольных координат (Система координат 1942 г.

П=δ-γ

Внизу под оформительской рамкой посредине подписывается численный масштаб карты (например, I: 25 000), пояснительный масштаб (в l см 250 м) и вычерчивается линейный масштаб. Ниже линейного масштаба указываются высота сечении. рельефа и наименование принятой системы высот (Балтийская система высот). Справа от масштабов приводится график заложений.

К зарамочному оформлению, относятся также подписи номенклатуры соседних листов, которые выполняют в разрывах градусной рамки в середине каждой стороны, схема расположения соседних листов карты данного масштаба.

Обновлено: 28.01.2019 — 02:21

← Предыдущая запись

Следующая запись →

Сущность изображения рельефа на картах горизонталями

Рельеф является важнейшим элементом местности, определяющим ее тактические свойства.

Изображение рельефа на топографических картах дает полное и достаточно подробное представление о неровностях земной поверхности, форме и взаимном расположении, превышениях и абсолютных высотах точек местности, преобладающей крутизне и протяженности скатов.

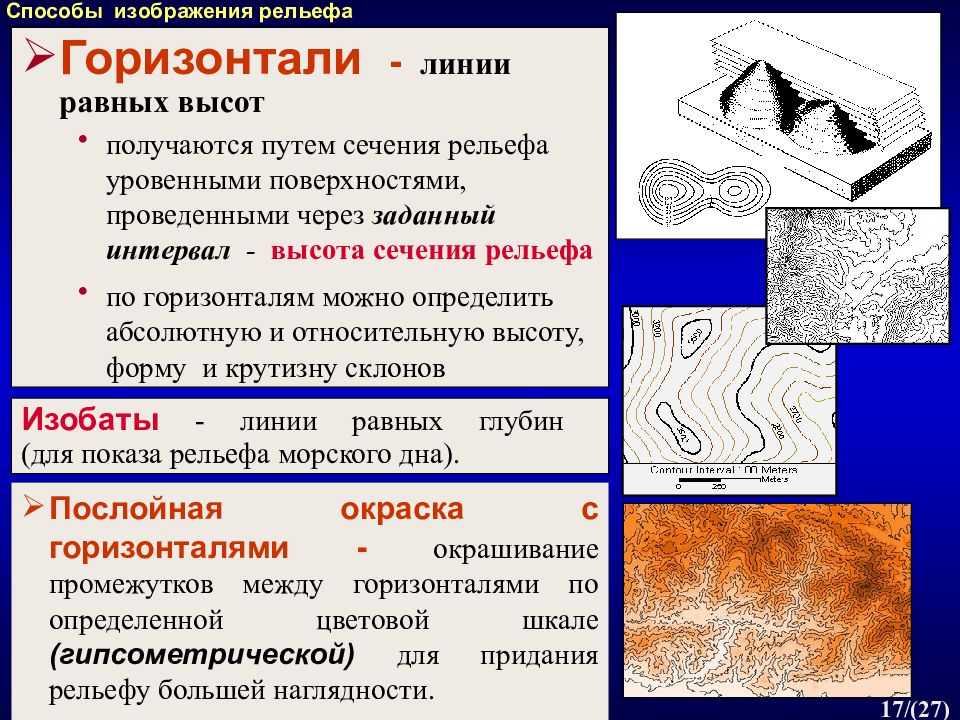

Рельеф на топографических картах изображается горизонталями в сочетании с условными знаками обрывов, скал, оврагов, промоин, каменных рек и т. п. Изображение рельефа дополняется отметками высот характерных точек местности, подписями горизонталей, относительных высот (глубин) и указателями направления скатов (бергштрихами). На всех топографических картах рельеф изображается в Балтийской системе высот, то есть в системе исчисления абсолютных высот от среднего уровня Балтийского моря.

9.8. БЛОК-ДИАГРАММЫ

Блок-диаграммы рельефа – это трехмерные плоские рисунки, передающие пластику земной поверхности. Обычно они совмещаются с продольными и поперечными разрезами, которые показывают внутреннее геолого-геоморфологическое строение территории. Блок-диаграммы строят по особым законам геометрической перспективы, сопровождая рисунок послойной раскраской или отмывкой для достижения наибольшей выразительности. Современные компьютерные технологии позволяют сравнительно легко получать трехмерные блок-диаграммные изображения на дисплее и проводить с ними различные преобразования. Электронные блок-диаграммы рельефа получают в виде перспективно смещенных горизонталей (рис. 9.19) либо как систему пересекающихся профилей (рис. 9.20).

Рис. 9.19. Фрагмент карты рельефа местности (а) и блок-диаграмма того же участка в горизонталях (б), составленная на автоматическом графопостроителе.

Рис. 9.20. Сеточная блок-диаграмма, построенная по цифровой модели в виде взаимно пересекающихся профилей.

Блок-диаграммы с горизонталями удобны в том отношении, что по ним, как по картам, легко определять абсолютные и относительные высоты, уклоны, на них можно наносить дополнительную нагрузку, например почвы, растительный покров и т.п.

Составление карты

Записывая информацию общего характера (местность холмистая, гористая, сильно пересеченная и т. д.), необходимо также нанести на карту и описать отдельно каждый элемент рельефа — крутой склон, овраг, уступ, речную долину и т. п. Определять размеры — глубину, ширину, высоту, углы наклона — часто приходится, как говорится, на глаз. В связи с тем, что рельеф зависит от геологического строения местности, то проводя наблюдения, нужно описывать и геологическое строение, а также состав пород, составляющих изучаемые поверхности, а не только их внешний вид. Необходимо подробно отмечать карстовые воронки, оползни, пещеры и т. п. Кроме описания, следует проводить и схематические зарисовки изучаемой территории.

По такому принципу можно исследовать местность, возле которой находится ваше жилье, а можно описывать рельеф материков. Методика одна, только масштабы разные, и времени для подробного изучения континента потребуется гораздо больше. Например, для того, чтобы описать понадобится создать множество исследовательских групп, да и то это займет не один год. Ведь упомянутый материк характерен обилием гор, протянувшихся вдоль всего континента, амазонскими девственными лесами, аргентинскими пампасами и т. д., что создает дополнительные трудности.

Виды горизонталей

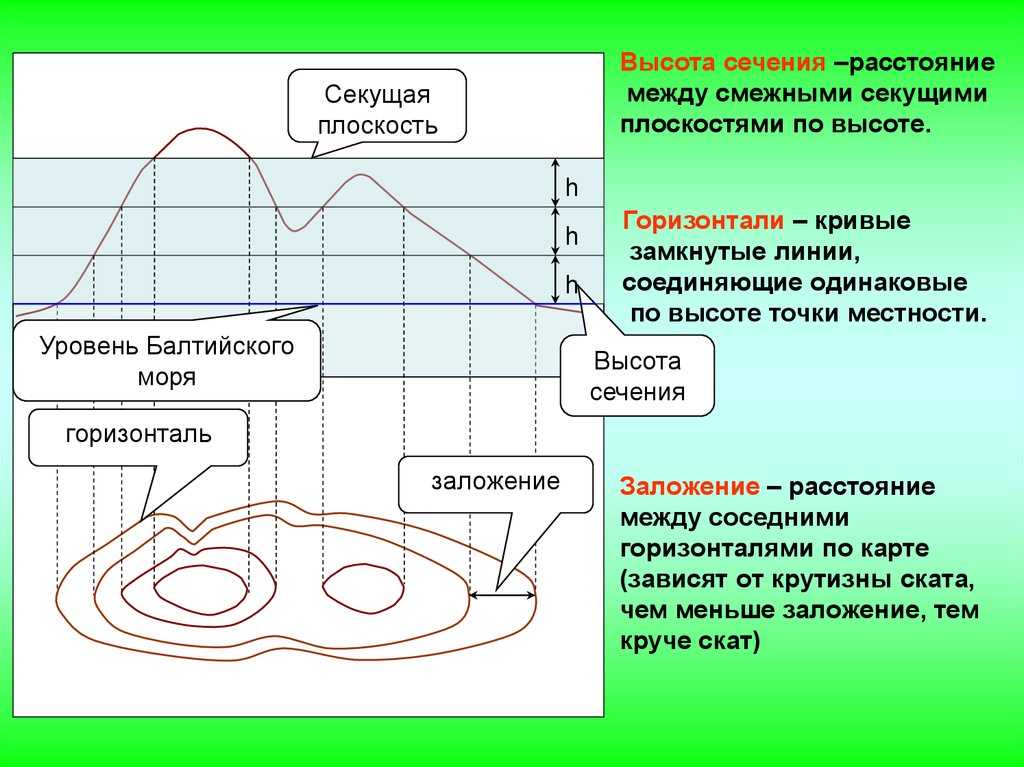

Горизонталь — замкнутая кривая линия на карте, которой соответствует на местности контур, все точки которого расположены на одной и той же высоте над уровнем моря.

Различают следующие горизонтали:

• основные (сплошные) — соответствующие высоте сечение рельефа;
• утолщенные — каждая пятая основная горизонталь; выделяется для удобства чтения рельефа;
• дополнительные горизонтали (полугоризонтали) — проводятся прерывистой линией при высоте сечения рельефа, равной половине основной;
• вспомогательные — изображаются короткими прерывистыми тонкими линиями, на произвольной высоте.

Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятой кратной высоте сечения, вычерчиваются утолщенно и на ней ставится цифра, указывающая высоту над уровнем моря.

Для того чтобы при чтении карты можно было быстро определить характер неровностей поверхности на картах, применяются специальные указатели направления скатов — бергштрихи — в виде коротких черточек, расставленных на горизонталях (перпендикулярно им) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин седловин или на дне котловин.

Дополнительные горизонтали (полугоризонтали) применяются для отображения характерных форм и деталей рельефа (перегибов склонов, вершин, седловин и т. п.), если они не выражаются основными горизонталями. Кроме того, применяют для изображения равнинных участков, когда заложения между основными горизонталями очень велики (более 3 — 4 см на карте).

Вспомогательные горизонтали применяют для изображения отдельных деталей рельефа (блюдец в степных районах, западин, отдельных бугров на плоскоравнинной местности), которые не передаются основными или дополнительными горизонталями.

Изображение горизонталями типовых форм рельефа

Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа — высоты, глубины или ширины.

Зачем определять сечение рельефа?

Знание сечения рельефа является необходимым для проведения различных инженерных работ, таких как строительство дорог, мостов, тоннелей, а также при планировании градостроительных проектов.

Определение сечения рельефа также помогает в гидрографии при изучении и моделировании характеристик водных потоков, контроле затоплений и дренажных системах.

Сечение рельефа является важным инструментом в анализе и исследовании местности. Оно позволяет определить расстояния между точками на поверхности земли, измерять возвышению и наклонности, анализировать геологическую информацию и планировать действия в соответствии с полученными данными.

Кроме того, определение сечения рельефа используется при создании топографических карт и планов, которые широко используются для навигации, туризма, строительных работ и других целей.
