Топографический план и карта: что это такое и цели создания

Назначение топографической съемки участка

Топосъемка, в сущности, это формализация планировки местности на компьютере или бумажном носителе. Топографический план позволяет производить инженерные работы в соответствии со СНиП, соблюдая правила безопасности. Без него невозможен кадастровый учет земель. Топографическая съемка, проводимая на земельном участке, необходима в следующих случаях:

подготовка документов для оформления разрешения на застройку;
подведение к участку технических коммуникаций;
перепланировка подведенных коммуникаций;
проведение имущественных операций с землей;
решение спорных вопросов в судебном порядке;
разработка проекта строительства;
привязка строения к местности;
проведение земляных работ (перепланировка ландшафта и прочее).

Топосъемка позволяет получить достоверную информацию о состоянии земельного участка. Основываясь на ней, можно точно спроектировать будущее строительство, правильно оценить стоимость земли.

Отдельно стоящие предметы на топографических картах

Отдельно стоящие предметы на топографической карте обозначаются специальными знаками. Знаки используются и для обозначения характера территорий. Так, отдельный значок дерева будет означать отдельно стоящее дерево, а внутри полигона типа «лес» будет означать характер растительности, например, лиственный лес или сосновый лес.

Отдельно на карте обозначаются вышки, арки, пункты питания, пункты медицинской помощи, постройки и отдельные природные объекты – яма, скала, камень, пещера.

Все условные знаки сопровождаются вспомогательной и дополнительной информацией. Такой информацией являются рассматриваемые выше характеристики моста, характера деревьев в лесу и пр.

В качестве отдельно стоящих объектов на карте изображаются и опорные геодезические пункты.

Особо важное место на топографических картах занимает рельеф. Читать его на топографической карте так же легко, как читать информацию о площадях, которую мы рассмотрели выше

Значение карт и планов

Издавна путешественники и исследователи пользовались различными чертежами местности. Карты и планы не теряют своей актуальности и в жизни современного человека:

геологи, капитаны кораблей, пилоты гражданской и военной авиации пользуются ими в своей повседневной профессиональной деятельности;
по ним высчитывают площади объектов и территорий, определяют высоту и глубину, измеряют расстояния;
умение читать карты позволяет ориентироваться в экспедициях, туристических поездках, на транспорте и в незнакомом городе;
с помощью специальных карт можно предсказывать различные природные явления – погоду, землетрясения, наводнения.

Изучение любых территорий всегда начинается с изучения карт и планов. Они являются основой для анализа природных условий и принятия решения о размещении населенных пунктов, плотин, электростанций, путей сообщения.

Понятие и классификация условных знаков

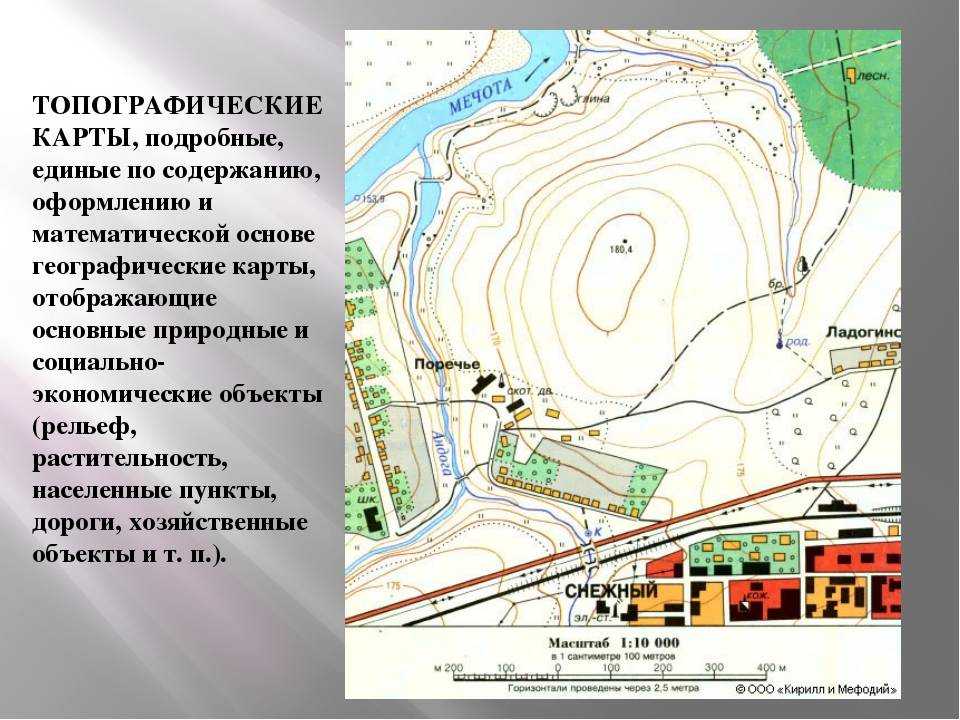

Топографическая карта – это структурированная система изображений, для которой большое значение имеют условные картографические знаки. Специалисты делят их на знаки общего применения, а также на знаки, используемые для определения объектов в профессиональной сфере.

Для удобства применения подобных знаков введена специальная система классификации:

Площадные. Предназначены для, того, чтобы определять макрообъекты: луга, озера, реки. С помощью площадных знаков картографическое изображение не только определяет расположение объекта, но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.
Точечные. Это объекты минимальной величины, которые невозможно полностью отобразить на карте из-за масштаба: указатели на дорогах, отдельно стоящие столбы, колодцы, памятники.
Линейные. Символы, которые обозначают дороги, их протяженность, линии границ промышленных сооружений.

Составление топографических планов и карт

Составление проходит в несколько основных этапов. Предлагаем разобрать их подробнее.

Топографическая съемка

Для начала необходимо провести топографическую съемку. Существует несколько основных видов топосъемки:

Теодолитная. Обычно проводится на сравнительно небольших участках местности, изображаемых в последующем на топографических планах крупных масштабов. Как видно из названия, основной используемый инструмент в съемке — это теодолит (геодезический и астрономический угломерный прибор).
Тахеометрическая. Выполняется при помощи тахеометра и является одним из самых эффективных типов наземной съемки, т.к. выполняется максимально оперативно и не требует определенной погоды для проведения работ.
Мензульная. Для нее применяются мензулы, полевые чертежные столики. Такая съемка очень зависима от погоды, план составляется только в одном масштабе и трудно оптимально разделить труд, т.к. измерения и вычерчивание плана делает один и тот же специалист. Соответственно, мензульная съемка во многом уступает другим вариантам.
Нивелирование поверхности. Нивелирование делается, в основном, для равнинных территорий. При помощи теодолита и стальной ленты специалисты разбивают сетку квадратов со сторонами 10, 20, 30, 40 и 50 метров (в зависимости от типа рельефа). Вершины квадратов закрепляют колышками.
Фототеодолитная. Осуществляется специальным фототеодолитом и уже ближе к наиболее распространенному значению слова “съемка”.
Лазерное сканирование. Измерения выполняются при помощи лазерного излучения с земли или высоты (от 500 до 1500 метров). Для воздушной съемки используются вертолеты или самолеты.
Аэрофотосъемка. Один из самых эффективных способов топографической съемки, т.к. он значительно дешевле, чем привлечение крупной пилотируемой техники и позволяет собирать данные значительно оперативнее многих других вариантов.

Разработка карт и планов

На основе полученных данных происходит создание топографического плана и карты. Они описывают территорию с детальностью и точностью, которые выбираются исходя из качества исходных материалов и поставленных целей.

Наиболее детализированным документом является план, именно он позволяет включить уровни масштаба, отобразить точное расположение наземных и подземных коммуникаций, границы конкретного участка и другие параметры.

Существует ряд обязательных обозначений:

Рельефы местности;
Гидрография;
Состояние и особенности грунта, включая растительность с детальным изображением;
Инженерные сети;
Дороги разного уровня;
Здания с подписями, характеризующими их;
Границы населенных пунктов и определенных участков.

Кроме перечисленных обозначений, считающихся основными, есть еще вспомогательные:

Условные символы, которые не соответствуют обычно используемым значениям;
Математическая основа, включающая кресты с обозначением координат и местности;
Штамп чертежа, включающий сведения о масштабе, дате изготовления и исполнителе.

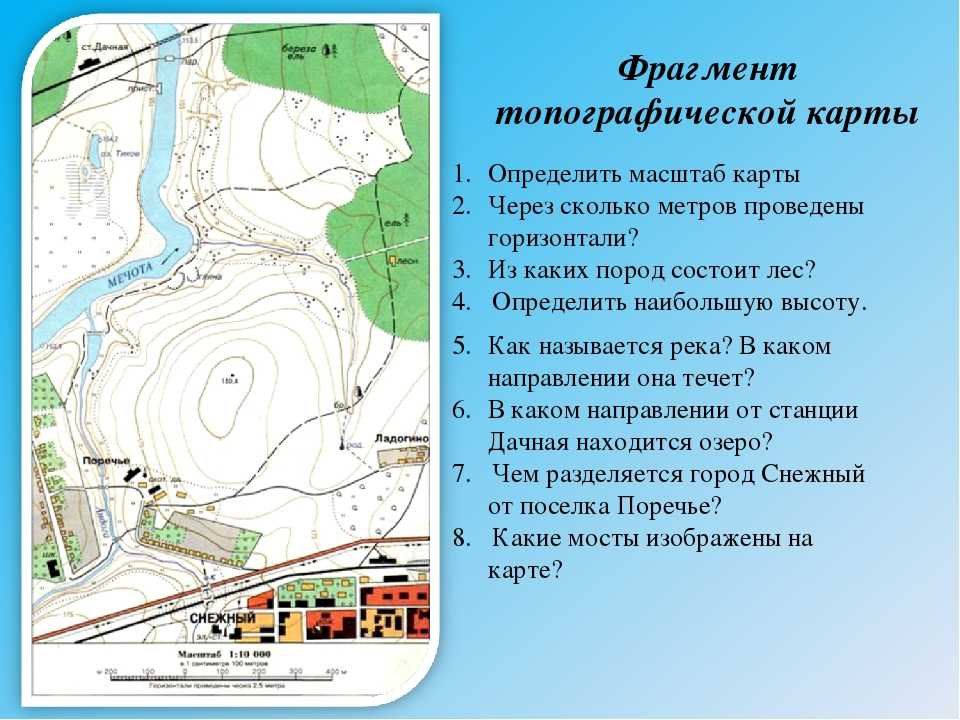

Чтение карт и планов

Мы не просто так выделили чтение в отдельный раздел. Дело в том, что для него необходимо обладать целым набором навыков и знаний. Существует несколько основных методов расшифровки:

Горизонтали. Это основной метод для изображения рельефа, при помощи которого можно отразить крутизну склонов, а также высоту, типичные формы и черты ландшафта.
Отметки. Отметки ставятся с интервалом в 2 см и позволяют ориентироваться в обозначениях и выявлять нужные объекты.
Изображение цветом и условными знаками. Цветом обозначаются шкалы высоты, градуирующиеся оттенками.

Есть рекомендованная последовательность чтения:

Определить масштаб.
Найти различные объекты и выявить их типы.
Определить места размещения линий связи и электропередач, а также других видов коммуникаций.
Определить растительность с использованием обозначений, которые позволяют определить породу деревьев, их редкость или густоту расположения, размеры и занимаемую территорию.
Выявить гидрографию.
Определить рельефа с его характеристиками.
Выявить рельеф при движении по заданному маршруту.

“SlySky” является официальным представителем компании Teodolit, уже зарекомендовавшей себя по многим регионам России. Теперь мы рады предоставлять услуги и в Москве и в Московской области.

Позвоните по номеру телефона, указанного на сайте или заполните форму обратной связи, чтобы мы могли рассказать больше про топографическую съемку и сориентировать по ее стоимости.

Давайте вместе сделаем отличное видео с высоты! Заполните бриф и мы перезвоним вам с уже готовым предложением. Или звоните в удобное время по телефону 8 (495) 724-1521

Классификация топографических карт

Топографические карты могут быть классифицированы по различным критериям, включая масштаб, цель использования, содержание и методы создания. Вот некоторые основные типы топографических карт:

По масштабу

Топографические карты могут быть разделены на несколько категорий в зависимости от их масштаба. Масштаб карты определяет соотношение между длиной на карте и длиной на местности. Например, карты с масштабом 1:50 000 показывают 1 сантиметр на карте, что соответствует 50 000 сантиметрам на местности.

Наиболее распространенными масштабами для топографических карт являются 1:25 000, 1:50 000, 1:100 000, 1:250 000 и 1:1 000 000. Карты с более крупным масштабом обычно показывают более детальную информацию, но охватывают меньшую площадь.

По цели использования

Топографические карты могут быть созданы для различных целей использования. Некоторые из наиболее распространенных типов карт включают:

Туристические карты: предназначены для ориентирования и планирования походов и путешествий.
Геологические карты: содержат информацию о геологическом строении местности, включая типы горных пород и расположение полезных ископаемых.
Сельскохозяйственные карты: показывают типы почвы, растительность и другую информацию, полезную для сельскохозяйственной деятельности.
Гидрографические карты: отображают реки, озера, водохранилища и другие водные объекты.
Городские планы: представляют собой детальные карты городов, включающие улицы, здания и другие объекты.

По содержанию

Топографические карты могут содержать различные типы информации в зависимости от их цели использования. Некоторые из основных элементов, которые могут быть включены на карте, включают:

Рельеф: показывает высоты и формы местности с помощью контурных линий, теней или рельефных теней.
Гидрография: отображает реки, озера, водохранилища и другие водные объекты.
Транспортная инфраструктура: включает дороги, железные дороги, аэропорты и другие транспортные маршруты и сооружения.
Растительность и почвы: показывает типы растительности и почвы на местности.
Культурные объекты: включает здания, мосты, монастыри и другие сооружения.

По методам создания

Топографические карты могут быть созданы различными методами, включая аэрофотосъемку, спутниковую съемку и наземные измерения. Карты, созданные с использованием аэрофотосъемки или спутниковой съемки, обычно имеют более высокую точность и детализацию, чем карты, созданные наземными измерениями.

Классификация топографических карт может быть полезна для выбора подходящей карты в зависимости от конкретных потребностей и целей использования.

Методы изображения рельефа местности

Центральное значение на топографических картах и планах отводится рельефу. Именно он определяет особенности и характер других объектов. Это совокупность неровностей земли и дна водоемов, а также вогнутых и круглых форм различного назначения.

В результате появляется трехмерное представление о рассматриваемом пространстве. При развитом навыке чтения схемы и обозначений можно находить объекты не только по горизонтали, но и точно определять их высоту.

Для отчетливой ориентации по карте важно разбираться в изображении рельефов. Учитывается следующее:. Учитывается следующее:

Учитывается следующее:

Какие существуют неровности, чем они связаны друг с другом;
Абсолютные высоты точек на местности со взаимным превышением;
Крутизну, форму и протяженность.

Чтобы расшифровать и правильно читать топографические карты и планы, применяются стандартные методы:

Горизонтали;
Отметки;
Изображение цветом и условными знаками.

Используя сочетание методов можно с легкостью находить требуемые объекты и делать выводы об их характеристиках.

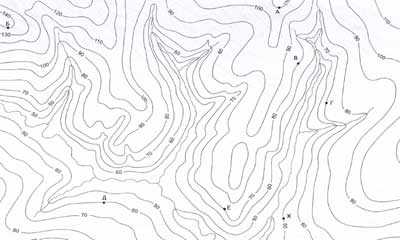

Горизонталями

основной метод

Неровности передаются очень точно на поверхности. Можно отобразить крутизну склонов и определить высоту, типичные формы и черты ландшафтов.

Поверхность условно рассекается плоскостями, которые наносятся через равные расстояния.

Высота сечения – это расстояние, которое находится между секущими плоскостями. При этом на каждой из них присутствует линия рельефа. Она получается в виде замкнутой кривой.

Она проецируется по горизонтали. Поэтому такие линии получили название горизонталей. Они не могут пересекаться, так как размещаются в различных секущих плоскостях.

Пересекающиеся горизонтали используют лишь в тех случаях, когда приходится отображать утесы.

Отметками

Они наносятся с интервалом 2 см, но многое зависит от конкретных особенностей. Их проставляют на важных точках рельефа. Как правило, отметки совмещаются со значимыми объектами. Всегда указываются отметки реперов или геодезических пунктов.

Они удобны, так как позволяют легко ориентироваться в обозначениях и выявлять нужные объекты.

Цветом и условными знаками

Цвет предназначен для использования шкал высоты, которые градуируются оттенками. На рельефе цвета применяются для наглядности, когда другие методы использовать не получается или речь идет о картах с небольшим масштабом.

Атласы

Атлас — сборник карт. Если сегодня атласы являются чем-то обыденным (они есть у каждого школьника и с ними можно работать лего), то еще в средневековье атласы представляли собой настоящие энциклопедии, доступ к которым был далеко не у всех.

Принято считать, что первые атласы появились в древнем Риме. Так это или нет неизвестно, но впервые понятие «атлас» было введено в 16 веке в Нидерландах Герардом Меркатором.Современные географические атласы различаются:

атласы по охвату территории (атлас мира, атлас стран(страны), атлас города и так далее.
атласы по назначению (учебные, дорожные, краеведческие и так далее.
атласы по назначению (настольные, книжные, карманные и другие).

Виды географических карт: современная классификация

С древних времён и по настоящее время накопилось огромное количество видов географических карт. Для удобства хранения и использования их делят на группы: по масштабу, по охвату территории, по числу цветов, слоёв и красок, по содержанию, по характеру использования и назначению. С внедрением компьютерной техники разнообразие карт сильно увеличилось, поэтому классификация карт постоянно дополняется. Виды географических карт по масштабу нам уже знакомы.

Карты по масштабу

Виды географических карт по содержанию

На карте отображаются объекты и явления природы и общества. Некоторые из них мы можем наблюдать на местности, другие (магнитные склонения, климатические явления, эпицентры и силу землетрясений) получают в результате наблюдения с помощью специальных приборов. Определенные явления связаны с изучением жизни и деятельности людей и исторических событий.

Карты могут показывать изменение явлений во времени (разливы рек и озер), перемещение явлений (маршруты путешествий, пассажиро- и грузопотоки, морские течения), реальные и прогнозные, давать оценку явлениям (оценочные карты) и т.д.. В зависимости от того, что изображено при помощи условных знаков, карты делят на тематические, общегеографические и специальные.

На общегеографических (обзорных и топографических) картах главным образом изображают рельеф, водоёмы, дороги, крупные города и посёлки. Могут там присутствовать обозначения границ, типа растительности, хозяйственные объекты (на топографических картах), полезные ископаемые. Все объекты на них равнозначны, находятся как бы в одной плоскости.

Содержание общегеографических карт зависит от масштаба и назначения. Чем крупнее масштаб, тем больше объектов показано на карте. На полётных общегеографических картах дополнительно изображают изогоны и магнитные склонения

Среди общегеографических карт выделяют гипсометрические, на которых особое внимание уделено одному элементу – рельефу

Обзорная общегеографическая карта

Тематические карты более подробно передают природные или экономические явления и их качественные и количественные характеристики. На них выделяется общегеографическая часть содержания, которая является географической основой, служащей для ориентирования по карте и привязки содержание (например, характеристика почв или геологического строения территории). Одно или несколько элементов показаны с большей глубиной и подробностью.

В названии таких карт указана тема, например: карта промышленности, климатическая карта и т. д. Общегеографические карты называют только изображаемую территорию: карта мира, карта Евразии. Тематические карты классифицируют по-разному. По содержанию среди тематических карт выделяют 3 класса: физико-географические карты (карты природы), социально-экономические и карты природно-общественной сферы. Каждый из этих классов подразделяют на разделы, которые в свою очередь делятся на роды и виды.

Система координат, контурные линии, символы и легенда

Топографическая схема представлена в ортофотоплане или ортофотокарте, где использована система координат для определения местоположения объектов на земной поверхности. Система координат основана на географической широте и долготе, что позволяет точно определить положение различных объектов.

На топографической схеме также присутствуют контурные линии, которые показывают изменение высоты местности. Каждая контурная линия соединяет точки с одинаковой высотой над уровнем моря. Их плотность и расстояние между линиями указывают на крутизну склона и рельеф местности.

Символы на топографической схеме используются для обозначения различных объектов и элементов, таких как дороги, реки, леса, здания и другие. Каждый символ имеет свою универсальную форму, что позволяет быстро и точно опознать объект на карте.

Легенда на топографической схеме содержит информацию о каждом использованном символе и его значении. Она помогает понять, что означают различные символы и элементы на карте и тем самым облегчает работу с ней.

Схема геодезических построений в межевом плане

Одним из разделов графической части плана местности, составляемого при межевании участков, является схема геодезических построений. Она отображает результаты, полученные в ходе следующих измерительных работ:

установления координат съемочного обоснования, то есть составление геодезического основания;
определение характерных точек граничных линий земельного участка.

Раздел используется при проведении анализа, направленного на поиск ошибок, допущенных инженером при составлении плана.

Необходимость оценки точности возникает при спорных ситуациях, например, при обнаружении пересечения границ соседних участков при проведении межевания или при образовании новых участков.

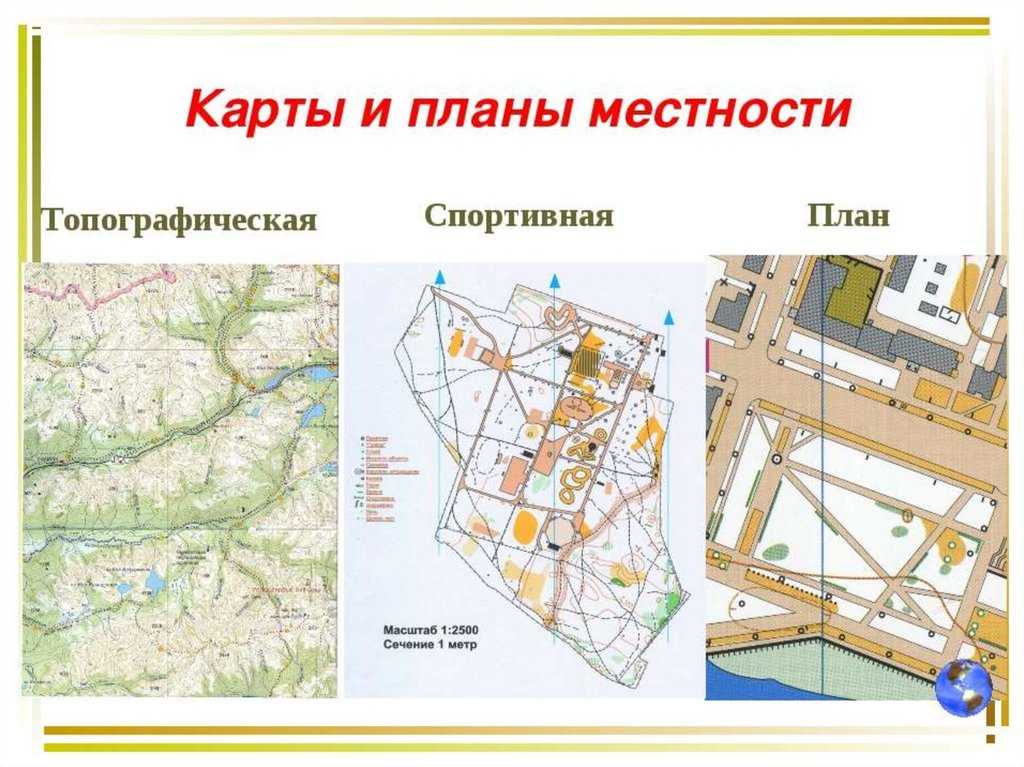

Частные случаи топографических планов (планов местности)

Нередко “специалисты” называют топоплан геоподосновой (и наоборот). По сути, эти понятия действительно синонимичны. Но с уточнениями. Геоподоснова может содержать в себе сразу несколько “топографических планов”. Это собирательное название для всех изображений территории какого-либо объекта. На геоподоснове обязательно указание всех имеющихся подземных коммуникаций. На топоплане же они изображаются только по необходимости. Так же как некоторые нюансы для целей мелиорации земель

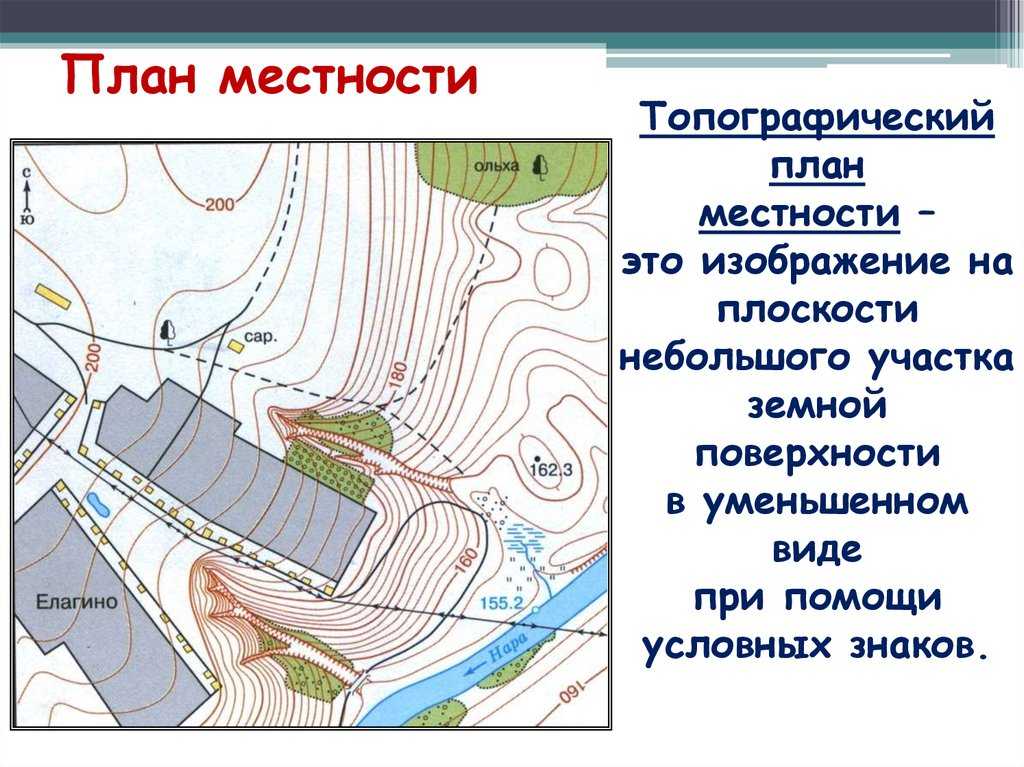

План местности — разновидность топографической карты; чертёж небольшого участка местности в крупном масштабе. Планы применяются туристами, коммунальными и аварийными службами, в сельском хозяйстве и в других местах, где нужно ориентироваться на местности и изучать участки. Через планы учат детей движению по азимуту, ориентированию на местности, азам топографической съёмки. Масштаб планов настолько крупный, что шарообразность Земли не учитывается. Планы создаются по результатам топографической (планово-высотной) либо контурной (плановой) съёмки. В зависимости от того, отражен ли на нём рельеф, подразделяется на планово-высотный и контурный.

Бытовая карта города .
Спортивная карта — для спортивного ориентирования.

Контурный

Контурные карты (планы) — на нём показана только ситуация; является результатом горизонтальной (плановой, контурной) съёмки.

Для составления контурного плана местности применяются в основном следующие способы съёмки:

полярный способ (способ полярных координат, способ полярных направлений);
способ перпендикуляров (ординат, прямоугольных координат);
способ биполярных координат (засечек);
способ промеров (створов);
способ обхода.

Геоподоснова

В зависимости от масштаба геоподоснова может иметь различное предназначение , при составлении документнации. В зависимости от степени детализации отображенных объектов чертеж геоподосновы, или топографический план, может быть выполнен в одном из крупных масштабов: 1:5000, 1:2000, 1:1000 или 1:500. Топографические планы более мелкого масштаба принято называть картами. При этом планы масштабов 1:1000 и 1:500 предназначены в основном для учета подземных коммуникаций. Топогеодезическая съемка в масштабе 1:500 и 1:2000 ведется на территории мегаполисов с многоэтажной застройкой, тогда как масштабы 1:1000 и 1:5000 используются для топосъемок на незастроенной территории либо местности с одноэтажной застройкой.

В зависимости от вида отображения местности на плане геоподоснова может быть представлена в графическом или цифровом формате . В первом случае чертежи составляются в рамках номенклатурных листов или сводных планов. Во втором случае на основе полученных в процессе топосъемки данных с применением инженерно-геодезического оборудования строится цифровая модель местности в виде пространственных координат множества точек земной поверхности, объединенных в единую систему компьютерными средствами. В свою очередь, цифровая модель местности позволяет выделить независимые модели зданий и сооружений, коммуникаций, рельефа, гидрографии и почвенно-растительного покрова.

Технологии и инструменты для создания топографических карт

Геодезические инструменты

Для создания топографических карт необходимы геодезические инструменты, которые позволяют измерять и записывать данные о местности. Это включает в себя теодолиты, нивелиры, геодезические GPS-приемники и другие инструменты. С их помощью можно измерять высоты, углы, расстояния и другие параметры, необходимые для создания карты.

Аэрофотосъемка

Аэрофотосъемка является одним из основных методов создания топографических карт. С помощью специальных камер, установленных на самолетах или дронах, фотографируется местность с воздуха. Затем полученные фотографии обрабатываются и используются для создания карты. Аэрофотосъемка позволяет получить детальные и точные изображения местности, которые затем используются для создания карты.

Лазерное сканирование

Лазерное сканирование, или лидар, также используется для создания топографических карт. Эта технология позволяет измерять расстояния до объектов с помощью лазерного луча. Лидар может быть установлен на самолете, дроне или наземном транспорте. Полученные данные о расстояниях используются для создания трехмерной модели местности, которая затем используется для создания карты.

Географическая информационная система (ГИС)

Географическая информационная система (ГИС) – это программное обеспечение, которое позволяет хранить, анализировать и отображать географические данные. ГИС используется для создания и редактирования топографических карт. Оно позволяет объединять данные из разных источников, создавать слои с различной информацией (например, высоты, реки, дороги) и отображать их на карте. ГИС также позволяет проводить анализ местности, создавать модели и выполнять другие операции, необходимые для создания карты.

Компьютерное программное обеспечение

Для создания топографических карт также используется специальное компьютерное программное обеспечение. Это включает в себя программы для обработки и анализа данных, создания и редактирования карт, а также для визуализации и представления результатов. Компьютерное программное обеспечение позволяет ускорить и автоматизировать процесс создания карт, а также обеспечить точность и надежность полученных данных.

Все эти технологии и инструменты вместе позволяют создавать точные и информативные топографические карты, которые могут быть использованы в различных областях, требующих знания местности.

Выветривание горных пород.

Земная кора состоит из горных пород. Более мягкие субстанции, которые называются почвами, образуются также из них.

Процесс под названием выветривание является основным процессом, который изменяет облик горных пород. Он происходит под воздействием атмосферных процессов.

Существует 2 формы выветривания: химическое, при котором разлагается и механическое, при котором он крошится на кусочки.

Формирование горных пород происходит под высоким давлением. В результате остывания, глубоко в недрах Земли, расплавленной магмы, образуются вулканические породы. А на дне морей из обломков горных пород, органических остатков и отложений ила формируются осадочные породы.
