Топографические элементы местности: определение, виды и использование

Слайд 4 Местность – это часть земной поверхности, характер которой

а также количественным и качественным составом расположенных на ней объектов.

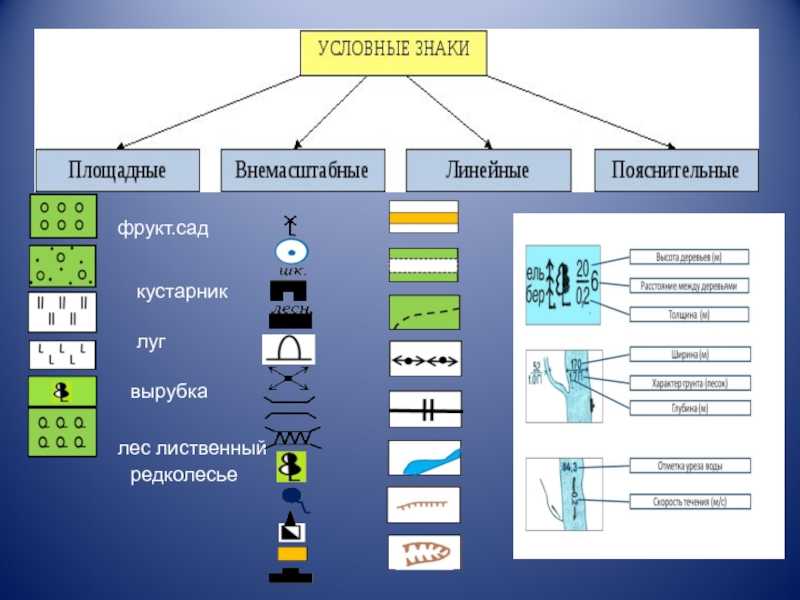

Особенности местности, оказывающие влияние на организацию, ведение боя и применение боевой техники, называются ее тактическими свойствами. К основным из них относятся ее проходимость и условия ориентирования, маскировочные и защитные свойства, условия наблюдения и ведения огня.Совокупность неровностей земной поверхности называется рельефом местности, а все остальные расположенные на ней объекты как природного происхождения (леса, реки, болота и т.д.) – местными предметами. Все эти объекты местности – рельеф и местные предметы – принято называть топографическими элементами местности.

Слайд 22 В обороне:В расположении противника изучают и оценивают: наличие

вероятные пути подхода противника и направления для наступления; возможность маневра

вдоль фронта; места, удобные для сосредоточения; места вероятного расположения огневых позиций, командных и наблюдательных пунктов; просматриваемость местности со стороны противника; скрытые подступы к переднему краю; вероятные рубежи развертывания противника для атаки.В расположении своих войск: рубежи и районы, выгодные для организации обороны; начертание переднего края и первой траншеи; участки и направления, наиболее доступные для наступательных действий противника; районы и местные предметы, от удержания которых зависит устойчивость обороны; районы расположения КНП и условия наблюдения с них; районы, выгодные для создания опорных пунктов, расположения огневых средств; направления и рубежи развертывания для контратак; условия защиты от ядерного оружия противника; условия маскировки и инженерного оборудования местности; условия подвоза и эвакуации.

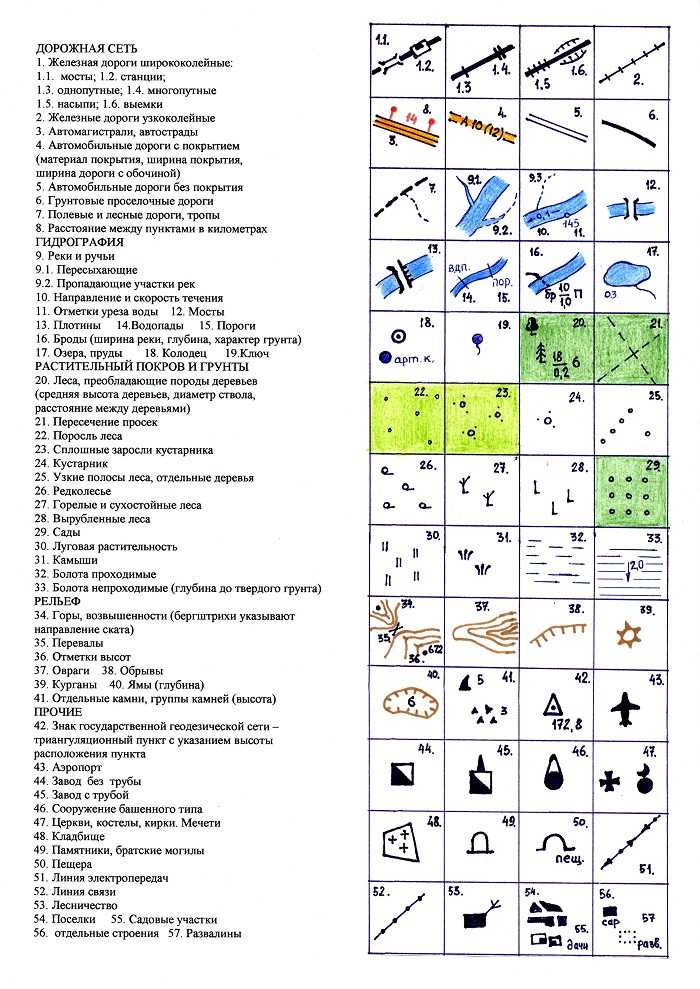

Слайд 10 ДОРОЖНАЯ СЕТЬ Любая хозяйственная деятельность человека на местности не

Дороги делятся на два основных типа:
1. ЖЕЛЕЗНОДОРОЖНЫЕ
2.

АВТОМОБИЛЬНЫЕ

При изучении по карте дорожной сети уточняют степень развития дорожной сети и качество дорог, определяют условия проходимости местности и возможности эффективного использования транспортных средств. При более подробном изучении дорог устанавливаются: наличие и характеристика мостов, насыпей, выемок и других сооружений; наличие крутых спусков и подъемов; возможность съезда с дорог и движения рядом с ними

При изучении грунтовых дорог особое внимание обращают на выявление грузоподъемности мостов и паромных переправ, так как на таких дорогах они часто не рассчитаны на пропуск тяжелых колесных и гусеничных машин

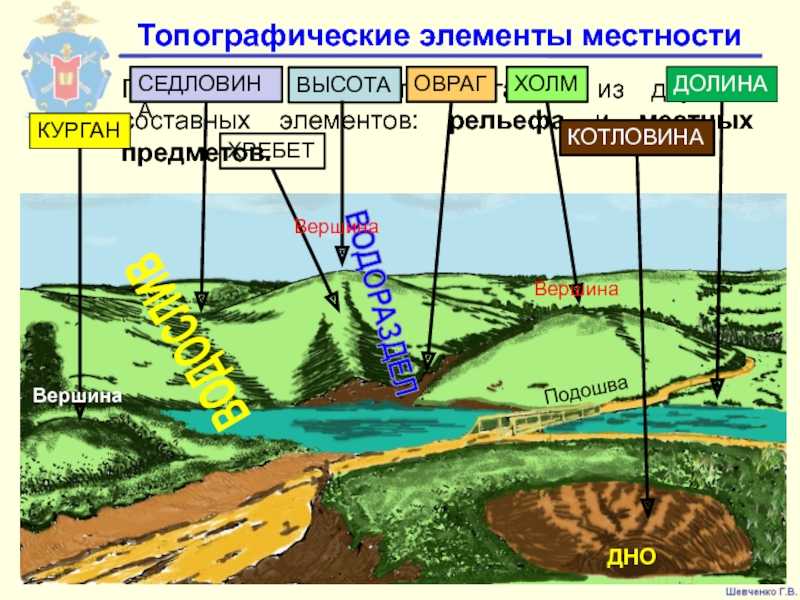

Слайд 6 РЕЛЬЕФ МЕСТНОСТИ – это все выпуклые и вогнутые

неровности
самой разнообразной формы и размеров

Изучение рельефа по карте начинается с определения общего характера неровностей

того участка местности, на котором предстоит выполнять боевую задачу. При этом устанавливаются наличие, местоположение и взаимная связь наиболее характерных для данного участка типовых форм и деталей рельефа, определяется в общем виде их влияние на условия проходимости, наблюдения, ведения огня, маскировки, ориентирования и организацию защиты от оружия массового поражения. Общий характер рельефа можно быстро определить по густоте и начертанию горизонталей, отметкам высот и условным знакам деталей рельефа.

Слайд 12 17Определение общего характера местности (кв. ХХХХ) имеет целью

влияние на выполнение поставленной задачи. При определении общего характера местности на

основе ознакомления с рельефом, населенными пунктами, дорогами, гидрографической сетью и растительным покровом выявляют разновидность данной местности, степень ее пересеченности и закрытости, что дает возможность предварительно определить ее тактические и защитные свойства. По первому взгляду на карту можно сказать о наличии населенных пунктов и отдельных массивов леса, обрывов и промоин, озер, рек и ручьев, свидетельствующих о пересеченности местности и ограниченном ее обзоре. Детальное изучение местности имеет целью определить качественные характеристики местных предметов, форм и деталей рельефа. На основе получения по карте таких данных и с учетом взаимосвязи топографических элементов местности (местных предметов и рельефа) делается оценка условий проходимости, маскировки и наблюдения, ориентирования, ведения огня, а также определяются защитные свойства местности.

Слайд 16 В зависимости от вида боевых действий местность рекомендуется

противника: в выжидательном районе, по маршруту выдвижения к рубежу атаки, на рубежах

развертывания и безопасного удаления, в местах спешивания, на рубеже перехода в атаку, в расположении противника;при наступлении на обороняющегося противника из положения непосредственного соприкосновения с ним: сначала в расположении противника, а затем в исходном положении подразделения;при организации обороны: в расположении противника (на подступах к обороне), перед передним краем и в районе обороны (в опорном пункте);при организации марша в предвидении встречного боя: в районе сосредоточения (в назначенном районе, на большом привале, в районе дневного, ночного отдыха), по маршруту движения, на рубежах вероятной встречи с противником.

Слайд 19 Источниками получения сведений (данных) о местности являются:- топографическая карта

местность на большой площади. Недостаток – старение карты;- личный осмотр местности

(рекогносцировка, разведка) – непосредственное изучение и оценка местности при организации боя. Недостаток – только при наличии времени, требуется достаточно много времени для детальной работы, ограничена возможность работы ночью, в других условиях ограниченной видимости, а также в глубине обороны противника;- аэрофотоснимки (фотодокументы), специальные карты (планы) и другие – дополнение к топографическим картам, а при их отсутствии, как самостоятельные документы. Недостаток – трудность чтения, необходимость дешифрирования;- описание местности (справка о местности) – содержит различные сведения о местности (проходимость, режим рек, климатические особенности и другие). Недостаток – необходимо значительное время на отбор нужных сведений, конкретизация за свою полосу действий и перенос их на карты;- опрос местных жителей и допрос пленных позволяет получить сведения о проходимости местности, ее инженерном оборудовании, планируемых мероприятиях противника по затоплению местности, разрушениях на ней и другие. Недостаток – сведения отрывочные, слабо привязаны к карте и требуют проверки;- информация вышестоящего штаба (соседей) – позволяет получить данные о местности;- прогнозирование изменений местности – применяется при угрозе нанесения ядерных ударов противником.

Справочно

Градусная и километровые сетки карты. Зарамочное оформление

Сайт для студентов. Здесь Вы найдёте всё, что нужно для обучения

28.01.2019

Геодезия

Методические указания

Комментарии

5. ГРАДУСНАЯ И КИЛОМЕТРОВЫЕ СЕТКИ КАРТЫ. ЗАРАМОЧНОЕ ОФОРМЛЕНИЕ

Границами листов карт служат на севере и юге отрезки параллелей, а на западе и востоке — отрезки меридианов. Эти границы составляют внутреннюю рамку листа (трапеции). В углах внутренней рамки листа указывают их широты и долготы (рис.

Снаружи от внутренней рамки на расстоянии 8 мм проводится г р а д у с н а я р а м к а в виде двойной линии, разделенной по широте и долготе на части, кратные 1 . Для удобства чтения географических координат минутные интервалы попеременно через один закрашивают в черный цвет. За градусной рамкой листа вычерчивается он оформительская рамка. Между градусной и оформительской рамками нанесены точки, с помощью которых каждый минутный интервал разбит не І0-секундные интервалы.

Стороны квадратов этой сетки обычно выражаются целым числом километров.

В общем случае километровая сетка развернута относительно градусной сетки на величину сближения меридианов. Если лист карты находится в восточной части зоны, то километровая сетка развернута на восток относительно градусной сетки, и наоборот. Восточное сближение меридианов принято считать положительным, a западное — отрицательным.

Рис. 7. Градусная рамка и километровая сетка листа карты масштаба 1:25 000

Над оформительской рамкой указываются номенклатура листа карты и его название, соответствующее обычно названию наиболее крупного населенного пункта в данном районе, например,

M-37-З4-A-в (Михалин)

В северо-западном углу листа карты над оформительской рамкой указывают систему прямоугольных координат (Система координат 1942 г.

П=δ-γ

Внизу под оформительской рамкой посредине подписывается численный масштаб карты (например, I: 25 000), пояснительный масштаб (в l см 250 м) и вычерчивается линейный масштаб. Ниже линейного масштаба указываются высота сечении. рельефа и наименование принятой системы высот (Балтийская система высот). Справа от масштабов приводится график заложений.

К зарамочному оформлению, относятся также подписи номенклатуры соседних листов, которые выполняют в разрывах градусной рамки в середине каждой стороны, схема расположения соседних листов карты данного масштаба.

Обновлено: 28.01.2019 — 02:21

← Предыдущая запись

Следующая запись →

Виды горизонталей

Горизонталь — замкнутая кривая линия на карте, которой соответствует на местности контур, все точки которого расположены на одной и той же высоте над уровнем моря.

Различают следующие горизонтали:

основные (сплошные) — соответствующие высоте сечение рельефа;
утолщенные — каждая пятая основная горизонталь; выделяется для удобства чтения рельефа;
дополнительные горизонтали (полугоризонтали) — проводятся прерывистой линией при высоте сечения рельефа, равной половине основной;
вспомогательные — изображаются короткими прерывистыми тонкими линиями, на произвольной высоте.

Расстояние между двумя смежными основными горизонталями по высоте называют высотой сечения рельефа. Высоту сечения рельефа подписывают на каждом листе карты под ее масштабом. Например: «Сплошные горизонтали проведены через 10 метров».

Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятой кратной высоте сечения, вычерчиваются утолщенно и на ней ставится цифра, указывающая высоту над уровнем моря.

Для того чтобы при чтении карты можно было быстро определить характер неровностей поверхности на картах, применяются специальные указатели направления скатов — бергштрихи — в виде коротких черточек, расставленных на горизонталях (перпендикулярно им) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин седловин или на дне котловин.

Дополнительные горизонтали (полугоризонтали) применяются для отображения характерных форм и деталей рельефа (перегибов склонов, вершин, седловин и т. п.), если они не выражаются основными горизонталями. Кроме того, применяют для изображения равнинных участков, когда заложения между основными горизонталями очень велики (более 3 — 4 см на карте).

Вспомогательные горизонтали применяют для изображения отдельных деталей рельефа (блюдец в степных районах, западин, отдельных бугров на плоскоравнинной местности), которые не передаются основными или дополнительными горизонталями.

Изображение горизонталями типовых форм рельефа

Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа — высоты, глубины или ширины.

Типы и формы рельефа местности

Рельеф — совокупность неровностей суши, дна океанов и морей, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных (выпуклых) и отрицательных (вогнутых) форм. Основными формамирельефа являются: гора, котловина, хребет, лощина и седловина.

Кроме перечисленных форм рельеф имеет детали. К деталям рельефа относятся: овраги, промоины, курганы, насыпи, выемки, уступы, каменоломни и т. д. Все разновидности форм и деталей рельефа состоят из элементов. Основными элементами рельефа являются: основание (подошва), склон (скат), вершина (дно), высота (глубина), крутизна и направление ската, линии водораздела и водосбора (тальвег).

В военном деле под местностью понимают участок земной поверхности, на котором предстоит вести боевые действия. Неровности земной поверхности называются рельефом местности, а все расположенные на ней объекты, созданные природой или трудом человека (реки, населенные пункты, дороги и т. п.) — местными предметами.

Рельеф и местные предметы являются основными топографическими элементами местности, влияющими на организацию и ведение боя, применение боевой техники в бою, условия наблюдения, ведения огня, ориентирования, маскировки и проходимость, т. е. определяющими ее тактические свойства.

Топографическая карта является точным отображением всех наиболее важных в тактическом отношении элементов местности, нанесенных во взаимно точном расположении относительно друг друга. Она дает возможность изучить любую территорию в относительно короткий срок. Предварительное изучение местности и принятие решения для выполнения подразделением (частью, соединением) той или иной боевой задачи обычно производят по карте, а затем уже уточняют на местности.

Местность, оказывая влияние на боевые действия, в одном случае может способствовать успеху войск, а в другом оказывать отрицательное воздействие. Боевая практика убедительно показывает, что одна и та же местность может больше преимуществ дать тому, кто лучше ее изучит и более умело использует.

По характеру рельефа местность делится на равнинную, холмистую и горную.

Равнинная местность характеризуется небольшими (до 25 м) относительными превышениями и сравнительно малой (до 2°) крутизной скатов. Абсолютные высоты обычно небольшие (до 300 м).

Тактические свойства равнинной местности зависят главным образом от почвенно-растительного покрова и от степени пересеченности. Глинистые, суглинистые, супесчаные, торфяные грунты ее допускают беспрепятственное движение боевой техники в сухую погоду и значительно затрудняют движение в период дождей, весенней и осенней распутицы. Она может быть изрезана руслами рек, оврагами и балками, иметь много озер и болот, значительно ограничивающих возможности маневра войск и снижающих темпы наступления.

Холмистая местность характеризуется волнистым характером земной поверхности, образующей неровности (холмы) с абсолютными высотами до 500 м, относительными превышениями 25 — 200 м и преобладающей крутизной 2-3° (рис. 3, 4). Холмы обычно сложены твердыми породами, вершины и склоны их покрыты толстым слоем рыхлых пород. Понижения между холмами представляют собой широкие, ровные или замкнутые котловины.

Холмистая местность обеспечивает скрытое от наземного наблюдения противника передвижение и развертывание войск, облегчает выбор мест для огневых позиций ракетных войск и артиллерии, обеспечивает хорошие условия для сосредоточения войск и боевой техники. В целом она благоприятна как для наступления, так и для обороны.

Горная местность представляет собой участки земной поверхности, значительно приподнятые над окружающей местностью (имеющей абсолютные высоты 500 м и более). Она отличатся сложным и разнообразным рельефом, специфическими природными условиями. Основные формы рельефа — горы и горные хребты с крутыми скатами, часто переходящими в скалы и скалистые обрывы, а также лощины и ущелья, расположенные между горными хребтами. Горная местность характеризуется резкой пересеченностью рельефа, наличием труднодоступных участков, редкой сетью дорог, ограниченным количеством населенных пунктов, бурным течением рек с резкими колебаниями уровня воды, разнообразием климатических условий, преобладанием каменистых грунтов.

Боевые действия в горной местности рассматриваются, как действия в особых условиях. Войскам часто приходится использовать горные проходы, затрудняется наблюдение и ведение огня, ориентирование и целеуказание, в то же время она способствует скрытности расположения и передвижения войск, облегчает устройство засад и инженерных заграждений, организацию маскировки.

Основные виды использования

Мы собираемся увидеть, каковы основные области применения топографических карт. Они могут иметь множество применений и могут использоваться кем угодно для различных целей и с легкостью. Наиболее распространены следующие варианты использования:

Географическое планирование
Масштабная архитектура
Науки о Земле
Электротехника
добыча
Пешие прогулки и другие виды досуга
Масштабная архитектура
Гражданское строительство

На основе карт этого типа с помощью технологий настраиваются географические информационные системы. Эти системы собирают большой объем информации в виде слоев, которые затем служат для получения большого количества информации о конкретном месте. Например, землепользование на территории.

Надеюсь, что с этой информацией вы сможете больше узнать о топографической карте и ее характеристиках.

Выбор масштаба и проекции географической карты

При выборе масштаба необходимо учитывать цель карты и доступные средства для ее представления. Если на карте нужно отобразить большую площадь, то выбирают меньший масштаб, например 1:100 000. Этот масштаб подходит для общих географических карт или путеводителей. Если же нужно более детально изучить небольшую территорию, то выбирают больший масштаб, например 1:25 000. Такой масштаб подходит для топографических карт или планов городов.

Проекция географической карты определяет способ отображения поверхности Земли на плоскости. Существует множество проекций, каждая из которых имеет свои особенности.

Самая распространенная проекция — это меркаторская проекция, которая используется для навигационных карт. Она сохраняет формы и направления, но искажает площади. Проекция Робинсона более компромиссная и позволяет более равномерное отображение всей поверхности Земли, но при этом некоторые формы и размеры могут быть немного искажены.

Выбор проекции зависит от того, какую информацию нужно отобразить на карте и какие предпочтения имеются по отношению к искажениям

Важно учитывать, что искажения в проекции неизбежны и выбор проекции должен быть обоснован исходя из целей и задач карты

Бумажные и электронные карты

Бумажные карты

легкость
неприхотливость к условиям использования
сравнительно низкая цена

надо уметь сориентировать карту по компасу
желательно наличие компаса
не обновляется
один масштаб

Электронные карты (цифровые карты местности)

Электронные карты — это цифровая модель участка Земной поверхности, сформированная специальными программами.

навигаторах

есть поиск
есть расчет примерного маршрута
обновляются
компактность
сами определяют местоположение
генерализация — отображение в зависимости от масштаба
можно добавлять «свои» данные, например свои треки, или сканы бумажных карт
можно записывать свой маршрут

энергозависимость. Поэтому при длительном походе надо брать запасную батарею (батарейки)
уязвимость аппаратуры
высокая цена смартфона или навигатора
для некоторых программ требуется постоянное подключение к интернету
некоторые программы бывают платными.

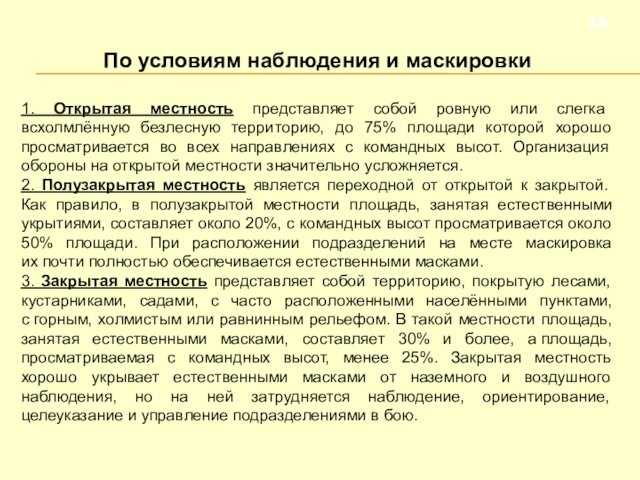

Слайд 30 По условиям наблюдения и маскировки1. Открытая местность представляет

площади которой хорошо просматривается во всех направлениях с командных высот.

Организация обороны на открытой местности значительно усложняется.2. Полузакрытая местность является переходной от открытой к закрытой. Как правило, в полузакрытой местности площадь, занятая естественными укрытиями, составляет около 20%, с командных высот просматривается около 50% площади. При расположении подразделений на месте маскировка их почти полностью обеспечивается естественными масками.3. Закрытая местность представляет собой территорию, покрытую лесами, кустарниками, садами, с часто расположенными населёнными пунктами, с горным, холмистым или равнинным рельефом. В такой местности площадь, занятая естественными масками, составляет 30% и более, а площадь, просматриваемая с командных высот, менее 25%. Закрытая местность хорошо укрывает естественными масками от наземного и воздушного наблюдения, но на ней затрудняется наблюдение, ориентирование, целеуказание и управление подразделениями в бою.

Слайд 29 По условиям проходимости1. Проходимая местность почти не ограничивает

по одному следу, хотя отдельные места необходимо обходить или усиливать.

Движение колёсных машин обычной проходимости несколько затруднено. Проходимая местность способствует наиболее эффективному применению мотострелковых и танковых подразделений.2. Труднопроходимая местность доступна для движения гусеничных машин, но с меньшей скоростью, чем на проходимой местности. Свобода манёвра и движение нескольких машин по одному следу ограничены. Движение колёсных машин обычной проходимости почти невозможно. Труднопроходимая местность оказывает отрицательное влияние на темпы выдвижения и наступления войск, осуществление манёвра силами и средствами по фронту и из глубины.3. Непроходимая местность недоступна для движения гусеничных и колёсных машин без выполнения значительных работ по прокладке колонных путей.

Слайд 7 ГИДРОГРАФИЧЕСКАЯ СЕТЬ – это совокупность текущих по какой-либо

океанов. также к гидрографии относятся колодцы и другие источники воды.

Изучая гидрографию определяют по карте наличие водных объекты, уточняют степень изрезанности местности. Наличие водных объектов создает хорошие условия для водоснабжения и осуществления перевозок по водным путям. Водные поверхности изображаются на картах синим или голубым цветом, поэтому они отчетливо выделяются среди условных знаков других местных предметов. При изучении по карте рек, каналов, ручьев, озер и других водных преград определяются ширина, глубина, скорость течения, характер грунта дна, берегов и прилегающей к ним местности; устанавливаются наличие и характеристика мостов, плотин, шлюзов, паромных переправ, бродов и участков удобных для форсирования.

Слайд 20 Вопросы изучения и оценки местности в различных видах

изучают и оценивают: характер рельефа; условия маскировки и защиты; характер

и состояние дорог; условия использования средств механизации для выполнения инженерных работ; условия водоснабжения; местные строительные материалы; санитарные условия.На участке от исходного района (района сосредоточения) до рубежа перехода в атаку: характер рельефа и дорожной сети, условия проходимости вне дорог; естественные препятствия и укрытия; условия наблюдения; районы, выгодные для расположения огневых позиций; начертание переднего края обороны противника и его особенности; скрытые подступы к переднему краю.На рубеже перехода в атаку: возможность скрытного выхода на него, условия ведения огня, проходимости.В расположении противника: характер и состояние дорог; танкодоступные направления; высоты, лощины, овраги, водные преграды, лесные массивы, заболоченные участки и другие объекты, которые могут сковать продвижение и маневр наступающих войск; условия наблюдения и обстрела; вероятные места расположения КНП и огневых позиций; местные предметы и рубежи, наиболее удобные для обороны их противником; районы, рубежи и местные предметы, захват которых нарушит устойчивость обороны противника; наиболее вероятные районы расположения резервов противника, особенно танков; наиболее вероятные направления контратак противника и рубежи, выгодные для их отражения; населенные пункты и характер построек в них.

Слайд 35 Горная местность представляет собой участки

высоты 500м и более). Она отличается сложным

и разнообразным рельефом, специфическими природными условиями. Основными формами рельефа такой местности являются горы и горные хребты с крутыми скатами, часто переходящими в скалы и скалистые обрывы, а также лощины и ущелья, расположенные между горными хребтами. Горная местность характеризуется резкой пересечённостью рельефа, наличием труднодоступных участков, редкой сетью дорог, ограниченным количеством населённых пунктов, бурным течением рек с резкими колебаниями уровня воды, разнообразием климатических условий, преобладанием каменистых грунтов. В зависимости от абсолютных высот горная местность подразделяется 1. низкогорная местность; 2. среднегорная местность; 3. высокогорная местность.
