Топографический план земельного участка — что это такое, где используется?

Применение топографической основы

Применение топографической основы включает:

1. Создание карт и планов — Топографическая основа используется для создания карт и планов, которые могут быть использованы для различных целей, таких как планирование градостроительства, проектирование инженерных систем, анализ землепользования и многое другое. Карты и планы, созданные на основе топографической основы, могут быть точными и надежными, что позволяет учитывать особенности местности при принятии решений.
2. Определение высот и контуров местности — На основе топографической основы можно определить высоты и контуры местности. Это позволяет провести анализ рельефа, определить уровень подъемов и спусков, наличие водоемов и препятствий, что может быть полезно для различных задач, например, планирования транспортной инфраструктуры или места размещения объектов.
3. Анализ землепользования — Топографическая основа позволяет проводить анализ землепользования, то есть определить, как используется та или иная территория. Это может быть полезно для принятия решений о распределении земельных участков для различных целей, таких как сельское хозяйство, промышленность, жилые зоны и другие.
4. Планирование градостроительства и размещение объектов — Топографическая основа помогает планировать градостроительство и размещение объектов. Она позволяет выделить участки с оптимальными условиями для строительства, учитывая особенности местности, доступность коммуникаций и другие факторы. Это может быть полезно для создания комфортной и безопасной городской среды.
5. Проектирование инженерных систем — Топографическая основа также применяется при проектировании инженерных систем, таких как дороги, мосты, трубопроводы и другие. Она позволяет учитывать рельеф местности, препятствия, высоты и другие факторы при размещении и проектировании инженерных сооружений.

В целом, применение топографической основы позволяет получить надежные и точные данные о местности, что помогает принять обоснованные решения при планировании и проектировании различных объектов и систем.

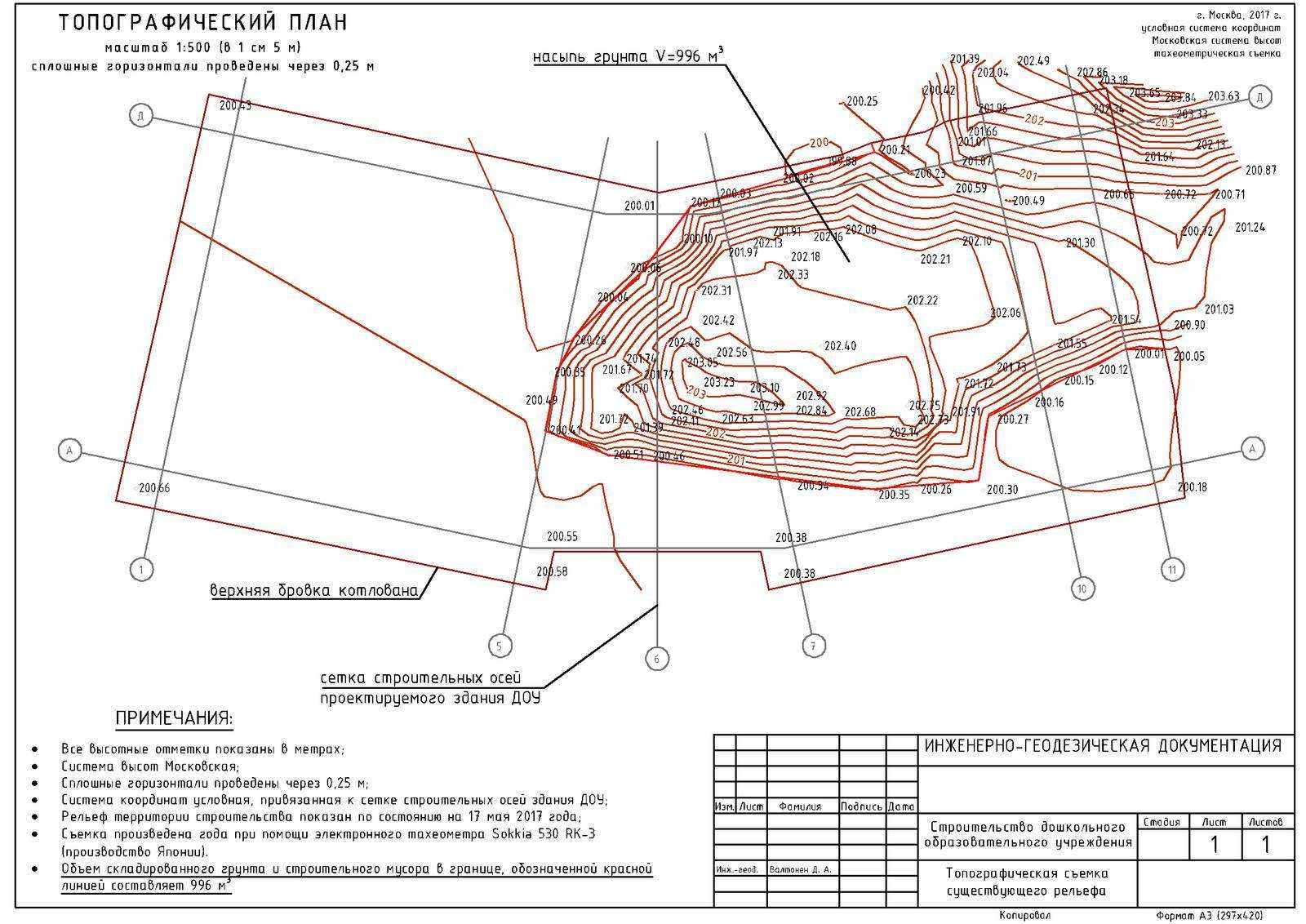

Что такое топографический план и для чего он нужен

Только благодаря топографическому плану создаются проекты сложных сооружений. Будь то линия электропередач, транспортная магистраль, жилой дом или промышленный объект. Все конструкции, занимающие значительную площадь, строятся на основе топографического плана земельного участка.

Топокарта вычерчивается при помощи топографической съемки местности. При изготовлении используется специальная утвержденная номенклатура (около 500 наименований). Отличие топографического плана от других схем местности — высотные характеристики. На плане вы всегда определите высоту конкретной точки и ее превышение относительно остального рельефа.

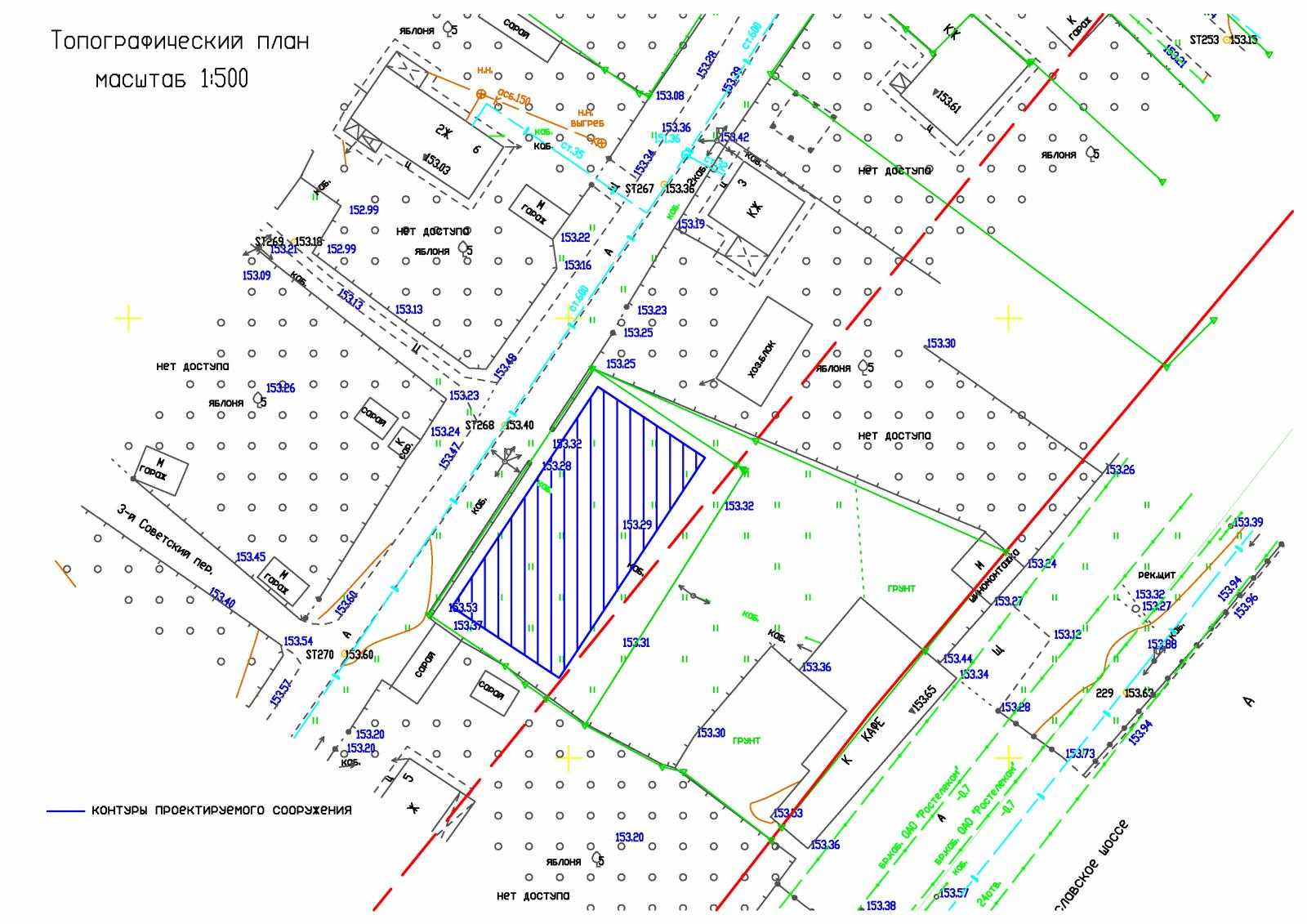

На планах отмечается:

• гидрография (водные объекты);
• грунт и растительность;
• рельеф местности;
• транспортная развязка;
• инженерные сети (в том числе подземные коммуникации);
• сооружения (с указанием этажности и высотными характеристиками);
• границы участков.

Карта и план в топографии понятия идентичные. Разница в том, что карта предоставляется в более мелких масштабах и охватывает большие территории с учетом кривизны поверхности земного шара. Планы не учитывают искажения земли и выполняются в крупных масштабах от 1:5000 до 1:500, т.е. самый крупный востребованный масштаб в 1 см. плана 5 метров земли.

Топографические схемы обязательно привязываются к существующей системе координат. Если план необходим для регистрации в кадастровом реестре, то его необходимо зарегистрировать в комитете Геонадзора.

Срок действия инженерных изысканий

Материалы содержат нормативные сроки действия (давности, годности) по основным видам инженерных изысканий: геодезические, геологические, гидрометеорологические и экологические

Актуальность представленной информации: апрель 2019 г.

Срок давности материалов изысканий — период от окончания изысканий до начала проектирования

СРОК ДЕЙСТВИЯ ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИХ ИЗЫСКАНИЙ (ТОПОГРАФИЧЕСКОГО ПЛАНА):

• не более 2 лет

п.5.1.20 Срок давности инженерно-топографических планов составляет, как правило, не более двух лет при подтверждении актуальности отображенной на них информации. В случае необходимости выполняется обновление инженерно-топографических планов с целью приведения отображаемой на них информации в соответствие с современным состоянием местности и застройки. На участках местности, где изменения ситуации и рельефа составляют более 35%, топографическая съемка должна производиться заново. Инженерно-топографические планы, составленные по материалам съемки при высоте снежного покрова более 20 см, подлежат обновлению в благоприятный период

СРОК ДЕЙСТВИЯ НЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ ИЗЫСКАНИЙ:

• на незастроенных (неосвоенных) территориях): 5 лет

• на застроенных (освоенных) территориях): 2 года

таблица 6.1 СП 47.13330.2016 — Возможность использования результатов инженерно-геологических изысканий прошлых лет

СРОК ДЕЙСТВИЯ ИНЖЕНЕРНО-ГИДРОМЕТЕОРОЛОГИЧЕСКИХ ИЗЫСКАНИЙ:

• при изучении гидрологического режима водных объектов): не более 2 лет

• при изучении метеорологического режима территории): не более 5 лет

п.7.1.8 Возможность использования фондовых материалов наблюдений и материалов инженерно-гидрометеорологических изысканий прошлых лет без выполнения дополнительных инженерно-гидрометеорологических изысканий определяется с учетом анализа изменений, произошедших в гидрологическом режиме водных объектов (включая режим русловых и пойменных деформаций), климатических условиях и техногенном воздействии. Выявление этих изменений следует осуществлять по результатам рекогносцировочного обследования исследуемой территории, которое выполняется до разработки окончательной программы выполнения инженерных изысканий.

Срок давности материалов инженерно-гидрометеорологических изысканий при изучении гидрологического режима водных объектов не должен превышать два года, метеорологического режима территории — пять лет (от окончания инженерно-гидрометеорологических изысканий до начала проектирования).

Основными критериями при оценке возможности использования указанных материалов являются степень достоверности расчетных характеристик гидрометеорологического режима, использованных при проектировании, и оправдываемость прогноза развития опасных природных процессов (в том числе развития русловых и пойменных деформаций).

Материалы наблюдений по постам и станциям государственной сети подлежат использованию без ограничения срока давности и дополнению за каждые последние два года по гидрологическим наблюдениям и за каждые последние пять лет по метеорологическим наблюдениям. В случаях, когда в течение указанных периодов были зафиксированы экстремальные значения гидрометеорологических характеристик, должны быть получены материалы наблюдений за период их проявления»

СРОК ДЕЙСТВИЯ ИНЖЕНЕРНО-ЭКОЛОГИЧЕСКИХ ИЗЫСКАНИЙ:

• на незастроенных (неосвоенных территориях): 1- 10 лет в зависимости от показателя

• на застроенных (освоенных) территориях): 1- 5 лет в зависимости от показателя

Таблица 8.1 СП 47.13330.2016 — Возможность использования результатов инженерно-инженерно-экологических изысканий прошлых лет

Расшифровка

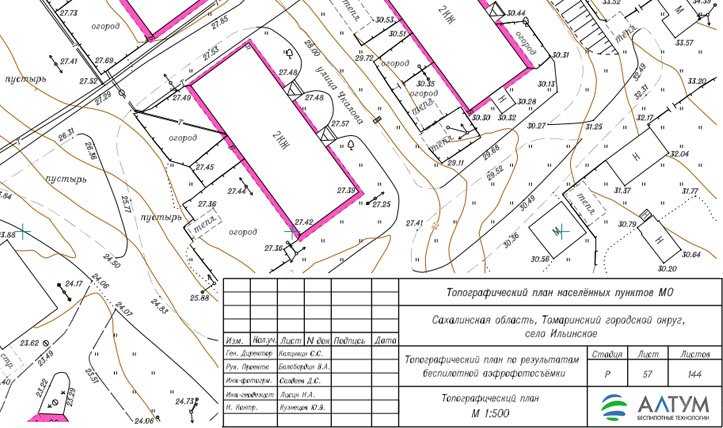

Топографический план может быть бумажным документом, а также Цифровой моделью местности.

Основные обозначения

Основным обозначением на топографическом плане является непосредственно чертеж. Но все остальное нанесено при помощи вспомогательных условных обозначений. К основным знакам относят следующие разновидности:

• масштабные – для крупных объектов на плане (луга, озера, леса), которые просто сопоставить с общим масштабом и прикинуть размеры, площадь и глубину конкретной территории;
• линейные – для обозначения географических объектов, определенной длины с невозможностью в пределах масштаба обозначить ширину (дороги, просеки, тропинки, полосы электропередач);
• внемасштабные – эти знаки используются обозначения стратегически важных объектов, без которых план не может быть полным, но и их размеры считаются условными, например, отдельно стоящее дерево.

Совет

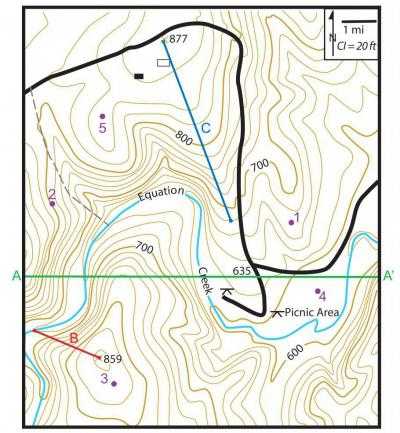

Рельеф обозначают при помощи основных и утолщенных горизонталей с дополнительными отметками о высоте местности. При помощи основных условных обозначений на план наносится подробная гидрография местности, а также дорожная и инженерная сети.

Вспомогательные обозначения

К вспомогательным обозначениям на топографическом плане относятся:

• математическая основа, для привязки чертежа к реальной местности;
• условные обозначения, как стандартные, так и специальные, расшифрованные непосредственно в самом плане;
• основной штамп, в котором есть возможность найти всю информацию, включая масштаб, сведения об исполнителе, местоположение основного объекта и прочая важная информация.

Также на топоплане могут быть указаны кадастровые границы объектов, границы съемки и различные заборы.

Почему создание карт всегда актуально

Созданная однажды топографическая карта местности не может быть актуальна через 5 или 10 лет. Более того, она устаревает практически в момент ее разработки. Это все из-за быстрых темпов изменения ситуации на местности. По мере появления новых объектов (здания, сооружения, инженерные коммуникации, насаждения, водоемы) необходимо обновлять карты и актуализировать их

Это важно для строительных компаний, проектных и эксплуатирующих организаций и др. Обновление карт необходимо выполнять при достижении изменений в пределах 30-40%, то есть при значительной контурной нагрузке в зависимости от общего числа контуров и объектов

Основными причинами для обновлений считаются следующие:

• изменения сети дорог (магистральных, железных, шоссейных);
• масштабные изменения городов и других населенных пунктов;
• возведение крупных предприятий за чертой населенных пунктов;
• изменения в гидрографическом режиме местности;
• зеленые насаждения, затрудняющие ориентирование на местности.

Понятие и виды

• гидрографические особенности, а именно отметки о водных объектах на участке;
• грунтовые и растительные объекты;
• все рельефы выбранной местности;
• развязки транспортных линий;
• развилки инженерных сетей, в том числе находящихся под землёй;
• расположенные на участке сооружения, с указанием их характеристик;
• границы надела.

Топографические планы земельного участка могут отражать и другие сведения, которые помогут организовать и осуществить строительные работы с учётом всех особенностей территории.

Необходимо отличать друг от друга понятия плана и карты местности. По своему назначению они идентичны, но карта отражает большую территорию и подразумевает иные масштабы.

Говоря о значение топографического плана, следует отметить два основных аспекта. Во-первых, он будет необходим, если строительство подразумевает получение на него разрешения. Без предъявления плана таковое получено не будет. И, во-вторых, план будет необходим про проведение планировки территории вертикального характера. По сути, такой план можно определить, как предварительный проект строительных работ.

Составление документа

Топографические планы земельных участков составляют инженеры-геодезисты. Чтобы трудиться в этой нише, уже недостаточно закончить университет, получить диплом и закупить профессиональное оборудование для топосъемки. Специалист должен работать в организации, имеющей членство в соответствующей СРО (саморегулирующей организации).

Такое предписание действует на территории РФ с 2009 года. Его введение обусловлено желанием повысить ответственность геодезистов, укрепить их подготовленность.

Все используемые специалистами приборы проходят соответствующую аттестацию. Они должны иметь свидетельства о прохождении необходимых метрологических проверок. Обработка материалов, полученных на топосъемке, измерений ведется сегодня на лицензионном специализированном ПО.

Использование топографической основы для построения карт и планов

Использование топографической основы позволяет создавать детализированные и точные карты и планы, которые необходимы для различных целей. Она помогает определить местоположение объектов, планировать строительство, разработать инженерные и транспортные сети, провести анализы и многое другое.

Для построения карт и планов на основе топографической основы используются специальные методы и инструменты. Например, с помощью специализированного программного обеспечения можно создавать и редактировать карты, добавлять на них различные объекты и обозначения, анализировать данные и создавать отчеты.

Топографическая основа может быть представлена в различных форматах, включая бумажные карты, электронные файлы и интерактивные картографические сервисы. При выборе формата необходимо учитывать конкретные потребности и возможности использования информации.

Важно отметить, что топографическая основа должна быть актуальной и соответствовать требованиям и стандартам в данной области. Точность, надежность и полнота данных играют ключевую роль при построении карт и планов

В итоге, использование топографической основы позволяет получить полный и объективный обзор местности, что является необходимым для принятия важных решений и планирования дальнейших действий в различных сферах деятельности.

Топографическая основа: ее суть и роль

Роль топографической основы состоит в том, чтобы предоставить базовую информацию о местности, которая необходима для различных целей. Она является основой для проведения геодезических, инженерно-строительных и планировочных работ. Также она используется в процессе создания карт различных масштабов для туризма, навигации и географических исследований.

Топографическая основа включает в себя информацию о рельефе местности, которая позволяет определить высоту точек, подъемы и спуски, а также обозначить местоположение дорог, рек, озер и других географических объектов. На основе этой информации можно строить планы зданий, дорог, систем коммуникаций и проводить геологические исследования.

Топографическая основа также включает в себя информацию о землепользовании, которая позволяет определить использование территории для различных целей — сельского хозяйства, промышленности, жилищного строительства и др. Эта информация необходима для планирования градостроительных проектов, разработки земельных участков и оценке влияния на окружающую среду.

Таким образом, топографическая основа является неотъемлемой частью геодезических и топографических работ. Ее роль заключается в предоставлении информации о местности, которая необходима для различных проектов и исследований. Она позволяет лучше понять и изучить окружающую среду и способствует развитию науки и технологий.

Актуальность использования топографической основы в эпоху цифровых технологий

В настоящее время цифровые технологии проникают во все сферы нашей жизни, включая топографию и картографию. Однако, несмотря на все достижения компьютерной графики и геоинформационных систем, использование топографической основы остается актуальным.

Топографическая основа представляет собой подробную карту, на которой отображены местности, географические объекты, дороги, здания и другие элементы. Она служит основой для создания более специализированных карт и планов, таких как туристические, инженерные или геологические карты. Без качественной топографической основы невозможно точно отобразить реальное положение объектов на местности и провести точные измерения.

В эпоху цифровых технологий топографическая основа становится еще более важной, так как она позволяет создавать более точные и детализированные карты и планы. Благодаря современным методам сбора геоданных, например лазерным сканированием или использованием спутниковых изображений, топографическая основа может быть создана с высокой степенью точности и детализации

Кроме того, использование топографической основы позволяет объединить различные данные в единую геоинформационную систему (ГИС). С помощью ГИС можно проводить анализ территории, создавать модели пространственных данных и прогнозировать развитие событий. Такие системы используются в различных сферах деятельности, включая градостроительство, сельское хозяйство, охрану окружающей среды и многое другое.

Таким образом, использование топографической основы в эпоху цифровых технологий остается актуальным и необходимым. Она является основой для создания более точных и детализированных карт и планов, а также позволяет объединить различные данные в единую геоинформационную систему. Топографическая основа помогает нам лучше понять и взаимодействовать с окружающей нас местностью.

Отличие от карты

Чем же топографический план участка будет отличаться от той же карты? Эти документы нельзя назвать идентичными. Разработка карты связана с использованием мелких масштабов. Карты создаются для охвата более обширных территорий, нежели топографические планы.

Есть и еще одно отличие: при создании карты составитель учитывает кривизну поверхности земного шара, при создании плана – нет. Для последнего характерно использование крупных масштабов – от 1:5000 до 1:500.

Кроме того, план будет отличаться изображением следующих объектов:

• Рельеф местности.
• Инженерные и технические сооружения.
• Границы имеющихся угодий.
• Наличие подведенных коммуникаций.

Также топоплан выделяется не только графическим изображением имеющихся объектов, но и подробной информацией об их параметрах: высотных, качественных и количественных.

Основные элементы чертежа плана на топографической основе

Чертеж плана на топографической основе включает в себя несколько основных элементов, которые позволяют увидеть и описать местность с точностью и детализацией. Ниже перечислены основные элементы, которые присутствуют на таком чертеже.

1. Рельеф: на чертеже плана на топографической основе рельеф местности представлен с помощью контурных линий, которые соединяют точки одинаковой высоты. Эти контурные линии позволяют определить формы и рельефные характеристики местности, такие как холмы, долины и горы.

2. Гидрография: элементы гидрографии, такие как реки, озера, пруды и другие водные объекты, также отображаются на чертеже плана на топографической основе. Они могут быть показаны с помощью специальных символов или заштриховок.

3. Сеть дорог и сооружений: чертеж плана на топографической основе также включает в себя информацию о сети дорог, железных дорог и других сооружений, таких как мосты, туннели и здания. Это позволяет понять инфраструктуру и доступность местности.

4. Местные объекты: на чертеже плана на топографической основе также отображаются местные объекты, такие как населенные пункты, здания, мосты, поля и леса. Это позволяет легко ориентироваться на местности и определить местоположение интересующих объектов.

5. Координатная сетка: для удобства ориентирования и измерения расстояний на чертеже плана на топографической основе часто присутствует координатная сетка. Она позволяет определить координаты любой точки на местности и проводить точные измерения.

Все эти элементы вместе создают детальное представление местности на чертеже плана на топографической основе. Это позволяет использовать такие чертежи в различных областях, таких как строительство, геология, землеустройство и многое другое.

Топографическая основа: понятие и роль в проектировании

Основной целью топографической основы является предоставление полноценной и точной информации о местности, что помогает проектировщикам разрабатывать и реализовывать свои проекты с наибольшей эффективностью. Использование такой основы позволяет значительно сократить время и усилия, необходимые для проведения изыскательских исследований и затратных территориальных изысканий.

Топографическая основа включает в себя точные координаты местности, данные о рельефе, границах участка, расположении зданий, дорог, коммуникаций и других инфраструктурных объектов. Эти данные предоставляются в виде топографических планов, карт, аэрофотоснимков и других геодезических материалов.

Роль топографической основы в проектировании возрастает с каждым годом. В настоящее время, при проектировании дорог, зданий, промышленных объектов, коммуникаций и других инженерных систем, точность и полнота информации, предоставляемой топографической основой, являются необходимыми. Благодаря топографической основе проектировщики могут избежать непредвиденных проблем и ошибок при реализации своих проектов.

Кроме того, топографическая основа играет важную роль в планировании рационального использования территории и развития населенных пунктов. Она предоставляет информацию о характеристиках местности, ее природных особенностях и ограничениях, например, связанных с геологическими условиями или экологическими факторами. Это позволяет разрабатывать грамотные проекты, учитывающие все особенности и потенциал территории.

Вспомогательные обозначения

В случае с топографическими планами к вспомогательным изображениям относится следующее:

• Математическая основа. То есть, изображение крестов и обозначение их координат. Это позволяет четко привязать чертеж к координатам на реальной местности.
• Условные обозначения. Если на топоплане используются какие-либо обозначения, не относящиеся к общепринятым условным знакам, то их расшифровывают на самом чертеже. Если же в документе только стандартные знаки, их дешифровка не производится.
• Основной штамп. Место на документе, где можно найти всю дополнительную информацию о чертеже — масштаб, местоположение объекта, данные об исполнителе и проч.

Как составляется топографическая основа для градостроительного плана

Топоснова для проектирования и строительства составляется в несколько этапов:

1. Сбор всей имеющейся информации о территории, на которой будет производиться застройка. Изучаются данные о сетях и коммуникациях, сведения из муниципального архитектурного департамента и его архива. Информация обрабатывается специалистами по геодезии и геологии.
2. Полевой этап. Специалисты проводят . Делают разбивку сети, привязку точек. Прокладывают нивелирные и теодолитные ходы, определяют нужные координаты, проводят другие необходимые работы, снимают замеры. Для съемки применяют разнообразные методики, используют специализированное оборудование, спутниковые системы глобального позиционирования, сканирующую лазерную технику. В результате съемки и измерения занимают не слишком много времени, а схемы и карты получаются чёткими и достоверными.
3. Завершающий этап – обработка полученной информации и составление чертежа с пояснениями. План необходимо сопроводить пояснительной запиской или спецификацией, в которой перечислены и расшифрованы все нанесенные на схему объекты.

Как создаётся календарный план проекта

Когда разрабатывается план, учитываются потенциальные возможности и риски. Календарный график строительных работ не исключение. Он состоит из этапов:

• 1 и 2 – содержание будущих действий;
• 3 и 4 – возможные ограничения;
• 5 – потенциальные риски.

Нужно рассмотреть каждый этап:

1. Составление списка будущих действий. Это нужно, чтобы точно знать, какие действия будут проведены. Чтобы учесть все, применяют метод декомпозиции работ.
2. Определить последовательность, а потом и продолжительность выполнения каждой стадии. При этом нужно учесть специфику технологий. Применяется метод декомпозиции работ, экспертной оценки и «мозговой штурм».
3. Определить степени доступности ресурсов. При исполнении строительных работ задействуются различные ресурсы – материалы, финансы, наёмный персонал, информационная составляющая и прочее. Сначала нужно изучить график финансирования будущего проекта, периодичность поступления денег на реализацию. Чтобы было чёткое сопоставление, выделяются дефицитные ресурсы – «узкие» специалисты, специфические материалы и прочее. Чем доступнее ресурс, тем быстрее он будет использован. Чем он реже, тем сложнее его достать, могут потребоваться изменения в расписании по срокам.
4. Определение наличия/отсутствия внешних ограничений. К таковым можно отнести – сезонность, сроки поставок материала и оборудования. Например, во время одного из этапов выпадает национальный праздник, работать в этот день нельзя. Это нужно учесть, особенно если эта дата выходит на будний день.
5. Потенциальные риски – их нужно спланировать. Они могут быть различными, поэтому нужно отдельно подготовить план реагирования. Он, в свою очередь, может оказать прямое влияние на календарный план проекта.

Существует 2 стратегии реагирования на возникновение рисков – активная и пассивная. Выбор вносит определённые коррективы, которые нужно учесть при составлении графика.

Например, активное реагирование – разработка дополнительных мер и работ, направленных на минимизацию рисков. Они включаются в план, поэтому могут несколько увеличить срок поэтапный срок исполнения.

Пассивное реагирование – использование дополнительных финансовых ресурсов для минимизации рисков. Влияние на план оказывает, но не такое сильное, как активное реагирование.

Применение топографической основы в геодезии и строительстве

В геодезии, топографическая основа используется при выполнении различных геодезических работ. Она позволяет определить географические координаты точек на местности, расстояния, углы и высоты. Она также является основой для определения границ земельных участков и разработки проектов съемки местности.

В строительстве, топографическая основа используется при проектировании зданий и сооружений, а также при выполнении строительных работ. Она позволяет определить высотные отметки местности, планировку земельного участка, уровни грунтовых вод и другую необходимую информацию. Это позволяет правильно разместить здание на участке, провести канализацию и дренаж, а также выполнить другие строительные работы с высокой точностью.

Таким образом, топографическая основа играет важную роль в геодезии и строительстве. Она предоставляет точную и подробную информацию о местности и позволяет проводить измерения и проектирование с высокой точностью. Без использования такой основы сложно представить себе процесс геодезических работ и строительства.

Этапы составления плана

Сбор информации и анализ данных это комплексный процесс, включающий в себя следующие этапы:

При отсутствии правоустанавливающих документов, составляется «Схема расположения границ земельного участка на кадастровой карте территории». Постановление об утверждении схемы является основанием для дальнейшего комплекса работ

1. Систематизация первичной информации об объекте:
   • права собственности или пользования на земельный участок;
   • документы передачи земельного участка по наследству или доверенность, если непосредственно землевладелец не принимает участие в процессе;
   • общий план территории, на которой размещен участок;
   • справочные и дополнительные материалы.
2. Уточнение и согласование границ между землевладельцами соседних участков.
3. Проведение геодезических измерений, с помощью которых определяются узловые и поворотные точки, а также вычисляются их координаты, площадь, периметр и длина сторон участка.
4. Камеральная обработка данных и составление графических и текстовых материалов.
5. Сдача оформленной документации в территориальный орган Росреестра для дальнейшего рассмотрения и присвоения участку кадастрового номера.
6. Присваивание кадастрового номера выдача кадастрового паспорта. Координаты, площадь, конфигурация и кадастровый номер участка вносятся в электронную базу Единого государственного реестра и на Публичную кадастровую карту.

Время от подачи заявки на присвоение кадастрового паспорта до его выдачи составляет пять дней. За это время заявка должна быть рассмотрена территориальным органом Росреестра.

Это важно: если данные заявки на присвоение кадастрового номера не актуальны или не согласованы с соседними землевладельцами, она приостанавливается и отправляется на доработку. На устранение ошибок и препятствий отводится не больше трех месяцев, по истечению этого строка орган кадастрового учета принимает решение об отказе в присвоении кадастрового паспорта

Градусная и километровые сетки карты. Зарамочное оформление

Сайт для студентов. Здесь Вы найдёте всё, что нужно для обучения

28.01.2019

Геодезия

,

Методические указания

Комментарии

5. ГРАДУСНАЯ И КИЛОМЕТРОВЫЕ СЕТКИ КАРТЫ. ЗАРАМОЧНОЕ ОФОРМЛЕНИЕ

Границами листов карт служат на севере и юге отрезки параллелей, а на западе и востоке — отрезки меридианов. Эти границы составляют внутреннюю рамку листа (трапеции). В углах внутренней рамки листа указывают их широты и долготы (рис.

Снаружи от внутренней рамки на расстоянии 8 мм проводится г р а д у с н а я   р а м к а в виде двойной линии, разделенной по широте и долготе на части, кратные 1 . Для удобства чтения географических координат минутные интервалы попеременно через один закрашивают в черный цвет. За градусной рамкой листа вычерчивается он оформительская рамка. Между градусной и оформительской рамками нанесены точки, с помощью которых каждый минутный интервал разбит не І0-секундные интервалы.

Стороны квадратов этой сетки обычно выражаются целым числом километров.

В общем случае километровая сетка развернута относительно градусной сетки на величину сближения меридианов. Если лист карты находится в восточной части зоны, то километровая сетка развернута на восток относительно градусной сетки, и наоборот. Восточное сближение меридианов принято считать положительным, a западное — отрицательным.

Рис. 7. Градусная рамка и километровая сетка листа карты масштаба 1:25 000

Над оформительской рамкой указываются номенклатура листа карты и его название, соответствующее обычно названию наиболее крупного населенного пункта в данном районе, например,

M-37-З4-A-в (Михалин)

В северо-западном углу листа карты над оформительской рамкой указывают систему прямоугольных координат (Система координат 1942 г.

П=δ-γ

Внизу под оформительской рамкой посредине подписывается численный масштаб карты (например, I: 25 000), пояснительный масштаб (в l см 250 м) и вычерчивается линейный масштаб. Ниже линейного масштаба указываются высота сечении. рельефа и наименование принятой системы высот (Балтийская система высот). Справа от масштабов приводится график заложений.

К зарамочному оформлению, относятся также подписи номенклатуры соседних листов, которые выполняют в разрывах градусной рамки в середине каждой стороны, схема расположения соседних листов карты данного масштаба.

Обновлено: 28.01.2019 — 02:21

← Предыдущая запись

Следующая запись →

Разновидности топопланов

Перед началом строительных мероприятий или работ по благоустройству конкретного земельного участка, составляется топоплан данной местности. Подобные работы рекомендуется производить даже при возведении на своём участке небольших построек (сарая, бани, гаража и т. п.), разметке и благоустройстве дорожек, посадке деревьев и пр.

В зависимости от поставленных задач, топографические планы разделяются на крупно- и мелкомасштабные: 1:5 00–1:2 000 и 1:5 000 соответственно.

Любая геодезическая съёмка и последующее составлениетопопланов проводятся в соответствии с регламентом специальныхдокументов:

• «Инструкция по топографической съемке», разработанная в 1955 году;
• «Условные знаки для топографических планов» 1989г.

Съемка без кино и фото

Очевидно, чтобы получить данные, по которым можно будет начертить план вашей территории, сначала необходимо произвести определенные замеры, например:

• высот;
• расстояний;
• углов и т.д.

Если же вы стали обладателем не каких-то жалких нескольких соток, а энной части области (да, уж, везет же некоторым!), в таком случае геодезист выйдет «в поле» не на своих двоих, а как минимум, полетает на легком самолетике, выполняя аэрофотосъемку. Или использует беспилотник со специальной встроенной геодезической техникой.

Но если это не ваш случай, тогда все будет проще и дешевле. Поэтому перед тем как приступить к «полевым» работам, так называют измерения на местности. Геодезисты делают разбивочную основу – подспорье этой самой топографической съемки.

И состоит это «подспорье» из строительной сетки, поперечных и продольных осей, показывающих положения зданий и их габаритов. Строительная сетка разбивает бумагу, на которой будет выполнен план на прямоугольники и квадраты со стороной 100-200 м (основная сетка) и 20-40 м (дополнительная).

! Топографическая съемка производится с помощью электронного тахеометра и навигационного приемника, которым выявляют граничные координаты точек. !

Чтобы топографический план земельного участка появился на бумаге, необходимо провести не только съемку «в полях», но и выполнить камеральные работы. К камерной музыке они имеют такое же отношение, как львенок к Гуглу: под этим термином инженеры-геодезисты понимают выполнение расчетных данных, которые получают с помощью компьютерных и специальных графических программ.

Топографическая основа: что это, зачем нужна, где и когда применяется?

При подготовке к строительству, формировании генеральных планов развития местности, создании проекта зданий и домов, прокладки коммуникаций не обойтись без предварительного актуального чертежа местности, то есть топографической основы требуемого масштаба. Топографическая основа местности – это уменьшенное спроецированное схематичное изображение поверхности земли (конкретной территории) на плоскости в виде карт и планов.

Создавая генеральный план, в качестве достоверных данных применяется топографическая основа масштабов 1:2000-1:10 000, предоставляемая в аналоговой форме и контролируемая геолого-геодезическими службами. В топографической основе обычно отображена информация о:

• рельефе требуемой местности, высотах, впадинах;
• имеющихся зданиях, постройках, домах;
• природных зонах в виде лесов, водоёмов, оврагов;
• дорогах и коммуникациях;
• границах участка.

Топопланы составляются, исходя из результатов инженерно-геодезических изысканий. Со временем, уже созданные топопланы, теряют актуальность, поэтому для более точного и безопасного проектирования строительных объектов проводят топосъёмку местности снова. От чёткости изображения на топоплане особенностей местности зависит дальнейшее качество проектирования и строительного процесса. Главные требования при составлении топографических данных – достоверность, точность, наглядность.
