Топографическая основа генеральных планов
Для составления генеральных планов необходимо иметь топографическую основу, представляющую собой план участка, выполненный по материалам геодезической съемки. Рельеф местности на топографических планах изображают с помощью горизонталей. Отметки горизонталей отсчитывают в метрах от уровня моря (абсолютная отметка) или от какого-нибудь другого уровня, условно принятого за ноль. Такие отметки называют относительными, Кроме этого, на плане условными знаками показывают существующие здания и сооружения, дороги, линии электропередач, зеле ные насаждения, луга, болота и т.п. в соответствии с условными знаками для топографических планов масштабов 1:5000, 1:1000, 1:500, утвержденными главным управлением геодезии и картографии при Совете Министров СССР.
Обычно топографические планы выполняют в масштабах 1:10 ООО, 1:5000, 1:1000, 1:500. Некоторые условные знаки для топографической карты масштаба 1:10000 приведены в табл. 14.1.1.
Для составления генерального плана используют также ситуационный план, сделанный в масштабе 1:5000, 1:10000 или 1:25000 и представляющий собой план прилегающей к застраиваемому участку территории с указанием дорог, существующих зданий, сооружений и т.п.
6 План организации рельефа
6.1 План организации рельефа выполняют на основе разбивочного плана без указания и нанесения координационных осей зданий и сооружений, координат, размеров и размерных привязок.
6.2 На плане организации рельефа наносят и указывают:
а) абсолютные отметки внутри контура зданий и сооружений, в соответствии с 5.6 (перечисление б);
б) проектные отметки и уклоноуказатели по «красным» линиям;
в) проектные горизонтали или проектные отметки опорных точек планировки с указанием направления уклона проектного рельефа;
г) отметки низа и верха откосов, лестниц, подпорных стенок, пандусов;
д) отметки дна в местах переломов продольного профиля, направление и величину уклонов водоотводных сооружений;
е) дождеприемные решетки в пониженных точках проектного рельефа с отметками верха решеток;
ж) проектные отметки планировки и фактические отметки рельефа местности по внешнему контуру отмостки в углах зданий и сооружений или, при отсутствии отмостки, указанные отметки в местах пересечения наружных граней стен с рельефом в углах зданий и сооружений — в виде дроби с проектной отметкой в числителе и фактической — в знаменателе;
и) проектные отметки планировки и фактические отметки рельефа местности (при необходимости) по верху площадок различного назначения в местах пересечения их краев с рельефом по углам и в характерных точках;
к) линии перелома проектного рельефа — при выполнении плана в проектных отметках опорных точек планировки;
л) направление уклона проектного рельефа бергштрихами — при выполнении плана в проектных горизонталях и стрелками — при выполнении плана в проектных отметках.
6.3 На плане организации рельефа, в части автомобильных дорог, наносят и указывают:
а) проектные горизонтали — при выполнении плана в проектных горизонталях;
б) контуры поперечного профиля автомобильных дорог — при выполнении плана в проектных отметках;
в) точки перелома продольного профиля с проектными отметками;
г) уклоноуказатели по оси проезжей части автомобильных дорог;
д) водоотводные сооружения — кюветы, лотки с отметками дна в местах переломов продольного профиля и величиной уклонов дна сооружений;
е) дождеприемные решетки в пониженных точках продольного профиля с отметками верха решеток.
6.4 На плане организации рельефа, в части железнодорожных путей, наносят и указывают:
а) уклоноуказатели;
б) отметки дна водоотводных сооружений в местах переломов продольного профиля и значения уклонов дна сооружений.
6.5 План организации рельефа следует, как правило, выполнять в проектных горизонталях.
6.6 При выполнении плана организации рельефа в проектных горизонталях, их проводят с сечением рельефа через 0,10 или 0,20 м по всей планируемой территории (земляной поверхности, автомобильным дорогам, площадкам). Допускается на участках с однообразным уклоном рельефа наносить проектные горизонтали с сечением рельефа через 0,50 м.Отметки проектных горизонталей надписывают со стороны повышения рельефа. Отметки проектных горизонталей, кратные 1,00 м, указывают полностью, промежуточные — приводят в виде целого числа, соответствующего двум знакам после запятой.
6.7 При выполнении плана организации рельефа в проектных отметках опорных точек планировки в качестве опорных точек, как правило, принимают:
а) углы зданий, сооружений и площадок;
б) повышенные и пониженные точки проектного рельефа;
в) пересечение осей автомобильных дорог;
г) точки перелома продольного профиля автомобильных дорог и железнодорожных путей.
6.8 На плане организации рельефа указывают проектные отметки входа и выхода по дну труб и междушпальных лотков, а также отметки переломных точек по дну водоотводных канав и лотков. На полке линии-выноски водоотводных канав и лотков приводят их сокращенное наименование.Примеры
1 Д.л. — дно лотка;
2 Д.к. — дно канавы.

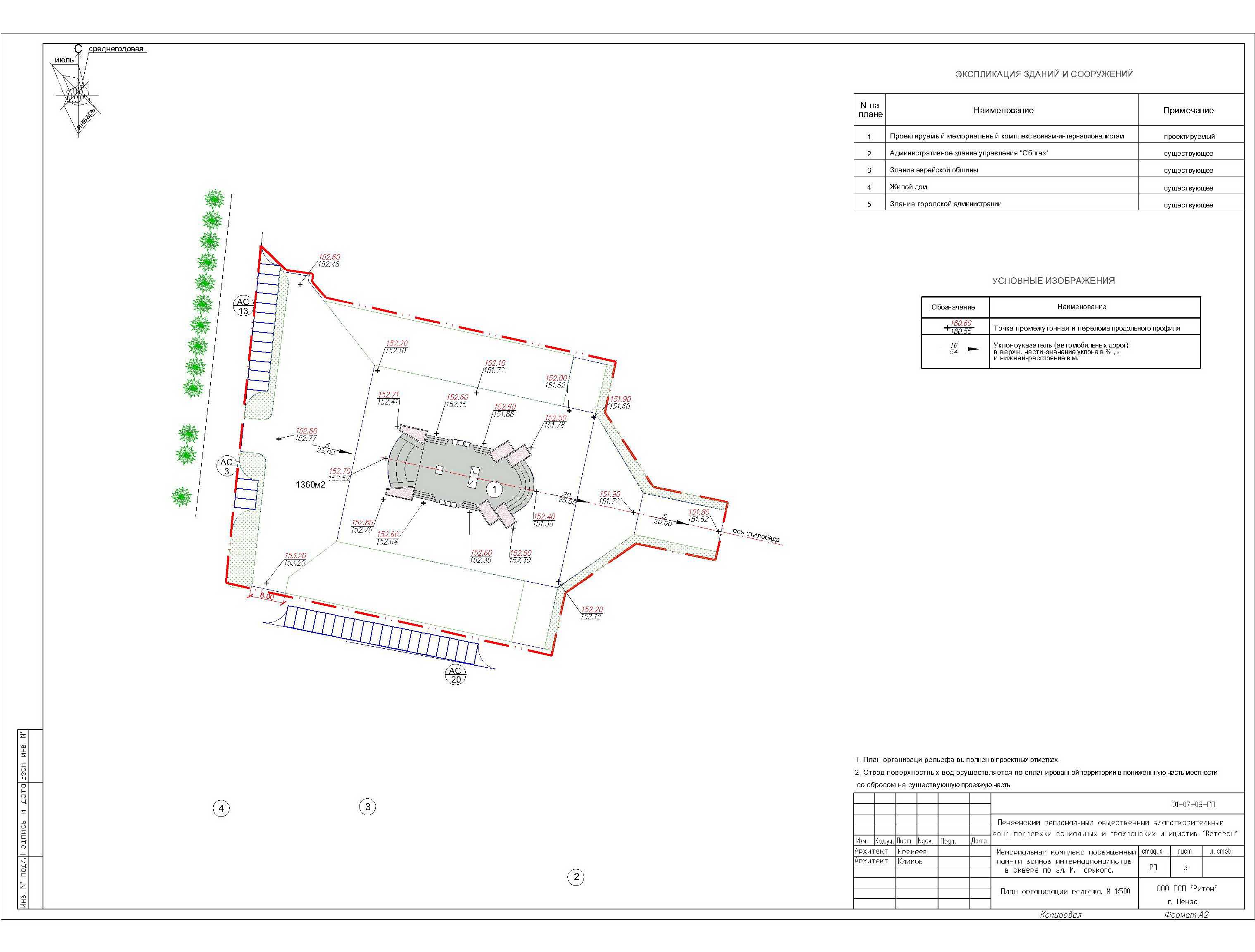

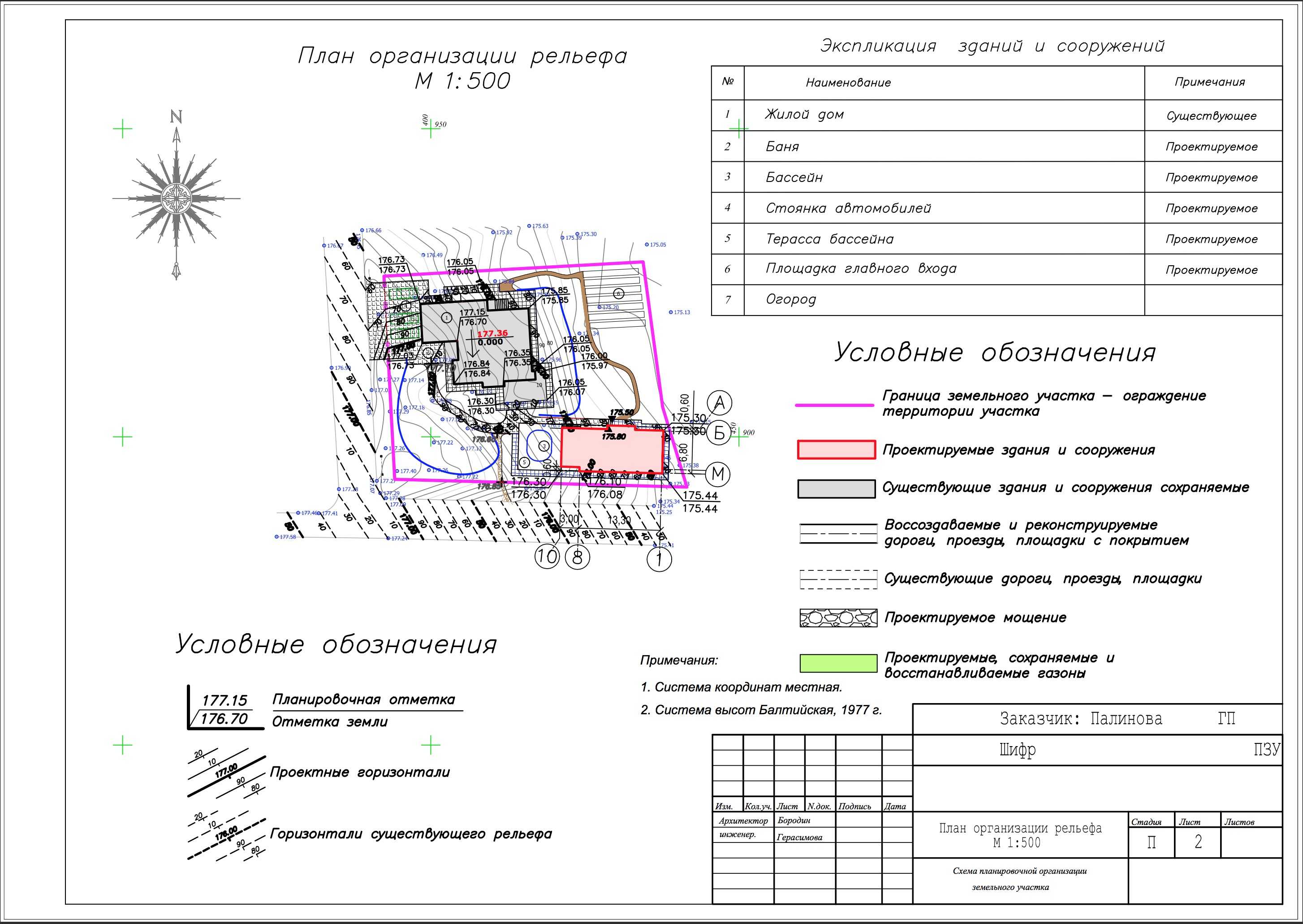

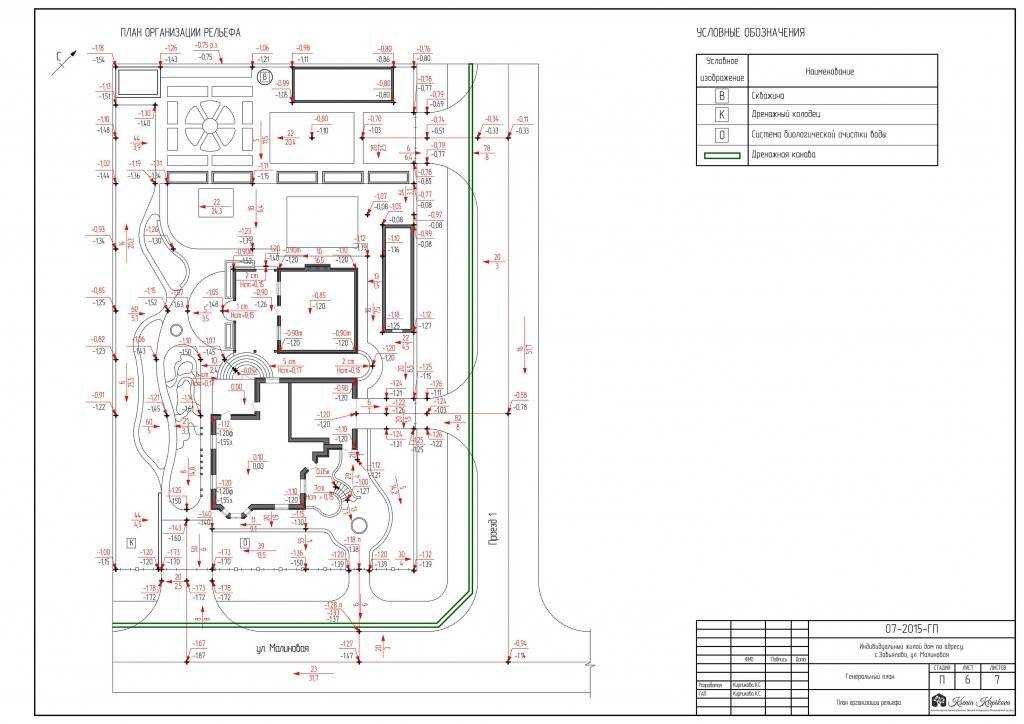

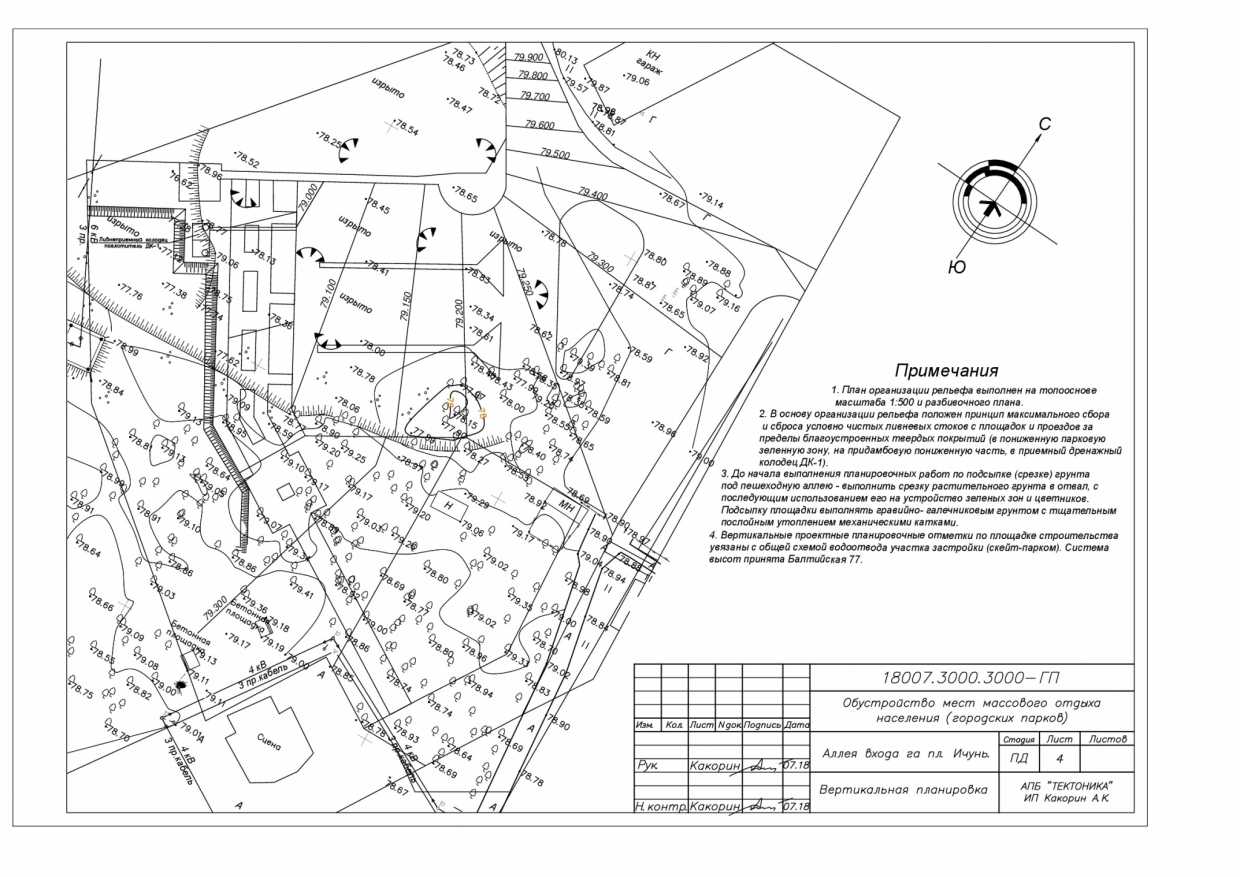

6.9 Примеры оформления планов организации рельефа в проектных горизонталях и проектных отметках опорных точек планировки приведены соответственно в приложениях Ж и И.
Организация рельефа: пошаговая инструкция
Шаг 1: Подготовка материалов.
Перед началом работы вам понадобятся следующие материалы:
| 1. | Лист бумаги формата А4 или А3. |
| 2. | Линейка. |
| 3. | Карандаш и резинка для исправлений. |
Шаг 2: Изучение территории.
Выясните особенности территории, на которой планируется организовать рельеф. Определите наличие гор, оврагов, рек или других естественных препятствий. Также учтите строения, уже существующие на территории.
Шаг 3: Начертание обводки.
На листе бумаги начертите обводку организуемой территории с помощью линейки. Обводка должна быть аккуратной и точной.
Шаг 4: Добавление основных элементов.
На листе бумаги внутри обводки начертите основные элементы рельефа, такие как горы, водоемы, овраги и холмы. Используйте линейку и карандаш для достижения максимальной точности.
Шаг 5: Добавление деталей.
После того, как основные элементы рельефа начерчены, добавьте дополнительные детали, такие как дороги, тропинки или застройка. Учтите масштаб и пропорции, чтобы план выглядел реалистичным.
Шаг 6: Проверка и исправление.
Проверьте план организации рельефа на наличие ошибок или неточностей. Исправьте их при необходимости с помощью резинки и карандаша.
Шаг 7: Завершение работы.
После того, как план организации рельефа проверен и исправлен, завершите работу, подписав план и датируя его. Готовый план можно использовать для организации и проектирования жилых или туристических комплексов, парков и других объектов.
Следуя этой пошаговой инструкции, вы сможете правильно начертить план организации рельефа и создать наглядное представление о желаемой территории.
Разбивочный план
Обычно топографические планы выполняются в масштабе 1:10 LLC, 1: 5000, 1: 1000, 1: 500. Некоторые обозначения для топографических карт масштаба 1: 10000 приведены в таблице 14.1.1.
При генеральном планировании также используется план участка в масштабе 1: 5000, 1: 10000 или 1: 25000, который представляет собой план территории, прилегающей к застройке, с указанием дорог, существующих построек, конструкции и др.
Ситуационный план (план расположения зданий и сооружений) определяет расположение всех проектируемых и сохраняемых зданий и сооружений на площади застройки. Кроме того, он показывает ситуацию и топографию.
Геодезическая матрица зданий, которая используется для связывания зданий вместе, должна охватывать весь план расположения. Он нарисован на рисунке в виде квадратов по 10 см. Начало координат берется в левом нижнем углу листа. Оси геодезической сети застройки обозначены арабскими цифрами, соответствующими количеству сотен метров от начала координат, и прописными буквами русского алфавита: А – горизонтальная ось, B – вертикальная ось. Итак, AA – начало координат. 1A, 2A, WA – горизонтальные оси; WA – начало координат. 1Б, 2Б, WA – вертикальные оси.
Для чертежей в масштабе 1: 500 введите промежуточные оси с интервалом 50 м. Например, OA + 50, 1A, 1A + 50.
Когда отдельные здания прикреплены к демаркационной основе (условной линии), красной линии или существующим зданиям, геодезическая сеть зданий не используется.
При изображении контуров построек на плане участка необходимо отметить в двух противоположных углах контура отмостки и пандусы, внешние лестницы и участки у подъездов, конструктивные координаты точек пересечения здания. оси координат нарисованы. Для зданий сложной конфигурации или когда они расположены не параллельно структурной оси геодезической сети – во всехуглы. Для центрических конструкций задаются координаты центра и одной характеристической точки, а для линейных – координаты оси или координаты начала и конца отдельных сегментов.
Внутри контура здания на чертежах наносят отметку уровня в виде стрелки по ГОСТ 21.101-97, а на полке узла-линии – абсолютную отметку, соответствующую условной нулевой отметке ( 0,000), то есть уровень чистого пола здания.
На ситуационном плане в контуре здания показаны ворота и дверные проемы в масштабе чертежа, а также оси и координаты осей ворот.
Координатные оси показаны и помечены в координатных точках. В плане деления указано:
– красные линии, линии застройки и границы участка;
– здания и сооружения;
– разные типы земельных участков;
– тротуары и пешеходные дорожки;
– транспортное сообщение;
– забор с воротами и калиткой или условная граница территории;
– стрелка юг-север и другие необходимые элементы плана перегородки.
План разреза при необходимости может включать: перечень зданий для генеральных планов предприятий или перечень жилых и общественных зданий для генеральных планов жилищно-коммунальных комплексов (рис. 14.3.1. И рис. 14.3. 2.).
Начертание основных элементов рельефа
Перед начертанием плана организации рельефа важно понять основные элементы, которые необходимо учесть. Эти элементы включают:
- Возвышенности и понижения – это различные высоты местности, которые могут быть представлены на плане с помощью линий, обозначающих контуры.
- Горные хребты и низины – это более крупные формы рельефа, которые на плане могут быть отмечены специальными символами или различной текстурой.
- Речные долины и овраги – это углубления в местности, которые могут быть изображены на плане с помощью линий или пятен.
- Водоемы – это озера, реки или другие водные объекты, которые могут быть обозначены на плане специальными символами.
- Равнины и плоскости – это участки местности без выраженных возвышенностей и понижений, которые могут быть представлены на плане плоскими поверхностями.
Важно помнить, что начертание основных элементов рельефа на плане должно быть представлено максимально точно и наглядно, чтобы обеспечить понимание форм и характеристик местности
Что входит в разбивочный чертеж?
Элементы планировки, которые обозначаются на разбивочном чертеже, включают в себя:
Все строения, расположенные на участке
В этот пункт входит не только жилой дом, но и бани, веранды и любые другие пристройки, которые находятся на вашей территории. На чертеже также указываются контурные линии, точки пересечения осей.
Все плоскостные сооружения
Здесь указываются дороги (в том числе тротуарные), площадки и прочие элементы плоского рельефа. На план наносится ширина, радиусы кривых и координаты. Также к плоскостным сооружениям относятся пандусы и подпорные конструкции, сооружение водоотвода.
Другие формы оборудования
Помимо уже указанных элементов, на план также стоит наносить указатель северного направления, красную линию и прочие границы, предполагаемые на участке.
Завершение и отделка вашего нового рельефа
После того, как вы создали основу вашего нового рельефа, настало время завершить проект, чтобы он выглядел законченным и эстетичным. В этом разделе мы рассмотрим несколько важных шагов для отделки вашего рельефа.
1. Подготовьте поверхность: перед тем как приступить к отделке, убедитесь, что поверхность рельефа ровная и свободна от примесей. Очистите ее от листвы, камней и других преград.
2. Выравняйте неровности: если вы заметили небольшие неровности на поверхности рельефа, воспользуйтесь шпателем или маленькой лопаткой, чтобы их выровнять. Нанесите небольшое количество земли или грунта на неровности и аккуратно разровняйте их.
3. Покройте рельеф геотекстилем: чтобы сохранить свою работу на протяжении долгого времени, рекомендуется покрыть рельеф геотекстилем перед установкой декоративных элементов. Геотекстиль поможет предотвратить прорастание сорняков и стабилизирует грунт.
4. Установите растения и декоративные элементы: теперь пришло время добавить красоты к вашему рельефу. Выберите растения, которые будут хорошо сочетаться с вашим дизайном и создадут живописный вид. Установите их в соответствии с задуманным планом. Также можно добавить декоративные элементы, такие как камни, фонтаны или статуи, чтобы усилить общий эффект.
5. Правильно организуйте пространство: при отделке вашего рельефа не забудьте организовать пространство так, чтобы оно было функциональным и удобным. Если у вас есть дорожки или тропинки, установите их так, чтобы они были легко проходимыми. Разместите сидения, столики или другую мебель в удобных местах. Также учтите освещение, чтобы можно было наслаждаться вашим рельефом вечером.
6
Поддерживайте и ухаживайте: чтобы ваш рельеф оставался красивым и ухоженным на протяжении долгого времени, важно регулярно его поддерживать и ухаживать. Поливайте растения, удаляйте сорняки и следите за состоянием декоративных элементов
Если понадобится, проводите регулярные обновления или ремонтные работы.
Следуя этим шагам, вы сможете завершить и отделать ваш новый рельеф так, чтобы он выглядел профессионально и привлекательно. Не забывайте, что ключевыми факторами являются тщательная подготовка, внимательность к деталям и регулярный уход. Отдайте своему рельефу достаточно времени и заботы, и он будет радовать вас и ваших гостей на протяжении многих лет!
Благоустройство территории
Благоустройство территории – это комплекс мероприятий, направленный на улучшение санитарного и эстетического состояния промышленного предприятия.
К основным элементам благоустройства территорий предприятий относятся: прокладка тротуаров, устройство газонов и цветников, устройство площадок для сбора мусора, установка скамеек, урн и осветительных устройств, устройство ограждений.
Пешеходное движение по территории площадок ПСП и ВЖК осуществляется по тротуарам шириной не менее 1,0 м с покрытием из сборных бетонных плит 6К.7 (ГОСТ 17608-91).
На территории административно-бытовых зданий и сооружений устанавливаются малые архитектурные формы — скамьи, урны для мусора. Для сбора бытового мусора устанавливаются металлические контейнеры.
Общее освещение территории ПСП выполнено прожекторами, установленными на прожекторных мачтах, совмещенных с молниеприемниками.
Для обеспечения санитарно-гигиенических условий по завершении строительно-монтажных работ производится устройство газонов посевом трав по слою торфо-песчаной смеси с внесением минеральных удобрений, толщиной 0,10 м.
Перечисленные выше мероприятия: посев газона, устройство тротуаров с твердым покрытием способствует уменьшению пыли и загазованности, повышают чистоту окружающей среды.
После завершения строительных работ с площадок вывозится строительный мусор.
С целью снижения рисков, связанных с повреждением спецтехникой трубопроводных и кабельных эстакад. в обязательном порядке предусмотреть дополнительные меры по улучшению информированности водителей (знаки ограничения, светоотражающая окраска, освещение, дополнительная светодиодная подсветка эстакад и т.д.), а также установку предохранительных ограждений.
Для обеспечения мер по предотвращению доступа посторонних лиц на территорию ПСП предусматривается устройство усиленного периметрального ограждения, включающее основное, дополнительное ограждение и противоподкопное усиление, устанавливаемое под основным ограждением с заглублением в грунт. Дополнительное ограждение устанавливается по верху основного ограждения для его усиления. По периметру всего ограждения с внутренней стороны предусмотрена запретная зона шириной 6 м. Запретная зона представляет собой полосу местности, свободную от застроек, различных коммуникаций, в которой размещаются инженерно-технические средства охраны (ИТСО). С внешней стороны основного ограждения предусмотрена полоса местности (полоса отчуждения), очищенная от растительности, шириной 5 м.
Въезд на территорию площадки оборудуется тремя воротами, проходной (КПП) с постоянным присутствием дежурного персонала, устанавливается шлагбаум.
На подъездной дороге к площадке ПСП предусмотрена установка дополнительного КПП с постоянным присутствием дежурного персонала, устанавливается шлагбаум.
Для обеспечения мер по предотвращению доступа посторонних лиц на территорию площадки водопроводных сооружений предусматривается устройство двойного периметрального ограждения. Вдоль внутреннего основного ограждения предусмотрена охранная зона шириной 5 м. Въезд на территорию площадок оборудуется воротами. Территория площадки поверхностного водозабора по акватории водозабора огораживается. Конструкция ограждения представлена на чертежах.
Схема производства работ
Четко выдерживать сроки строительства, работать экономично с максимальным и эффективным использованием строительных механизмов позволяет схема производства работ. Такие схемы выполняют в виде планов и разрезов. Наиболее удобными считаются масштабы 1:100 и 1:200.
На схеме производства работ вычерчивают контуры строящегося здания и его элементы. Схематично показывают контуры строительных механизмов и стрелкой путь их следования. Здесь же обозначают места стоянки строительных механизмов, также указывают места и способы складирования индустриальных изделий, необходимых для возведения здания. На схеме производства работ показывают расположение подмостей, стремянок, обносок и другого оборудования и инвентаря, используемого при производстве строительно-монтажных работ. Вне габарита контура строящегося здания указывают расстояние между координационными осями, размеры, связанные с изображаемыми строительными процессами. Это могут быть расстояния между местами остановок строительных механизмов, размеры площадок для складирования строительных изделий и расстояние от них до земли и т.п.
На схеме могут быть даны спецификации элементов строящегося здания, перечень механизмов и оборудования, условные обозначения, применяемые здесь, и необходимые примечания.
На рис. 14.7.1 приведена схема производства работ по установке панелей второго этажа.
Цифры в двойных кружках обозначают место стоянки крана, а дуги окружностей и цифры внутри дуг — значения максимального и минимального вылета крюка крана. Цифры, расположенные около панелей, определяют последовательность их монтажа, Кроме того, на схеме изображают места складирования необходимых материалов и т.д.
На схеме также указывают коордиоционные оси, размеры и положение секущей плоскости.

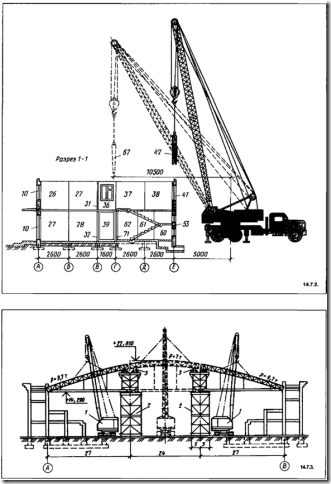

На схеме изображают положение механизма и разрез здания с номерами панелей.
На разрезе здания указывают коордиоционные оси, размеры между ними, а также расстояние до подъемного механизма. Иногда приводят график зависимости грузоподъемности крана от вылета крюка и необходимые примечания (рис. 14.7.2).
На рис. 14.7.3 показана схема монтажа металлической арки с затяжкой, где 1 — гусеничный кран; 2— временная опора; 3 — опорный узел с винтовым домкратом.
Большая гибкость арок, как правило, не позволяет монтировать их целиком. Поэтому их монтаж выполняют, преимущественно, из отдельных частей с использованием временных опор, число которых зависит от пролета арки, архитектурно-планировочного решения (не всегда есть возможность установки опор в любом месте) и монтажного оборудования.
Условные графические обозначения и изображения транспортных сооружений и устройств
Условные графические обозначения и изображения транспортных сооружений и устройств на планах выполняют в соответствии с ГОСТ 21.204—93.
Номер и техническую категорию железнодорожного пути указывают в разрыве условного графического изображения линии пути. Главные станционные пути обозначают римскими цифрами, прочие станционные и внутриплощадочные пути — арабскими цифрами.
Размер шрифта для обозначения путей, парков и стрелочных переводов должен быть на один—два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже, но не более 5 мм.
Техническую категорию указывают, при необходимости, римской цифрой в кружке диаметром 10 мм.
В условных графических обозначениях мостов, путепроводов, путей подвесных дорог расстояния между опорами, размеры опор и др. переменные параметры принимаются по фактическим данным.
Схема производства работ
Деревья, кустарники, газоны и др. Изображают на чертеже условными графическими изображениями по ГОСТ 21.204-93 (таблица 14.5.1).
При рядной посадке деревьев и кустарников производят размерную обвязку в ряду. При размещении деревьев и кустарников рыхлыми группами допускается использование в этих местах вспомогательной сетки квадратов со сторонами 5-10 м с привязкой к геодезической сети застройки, к фоновому делению или другим элементам основного участка. карту, вместо того, чтобы связывать размерную сетку. На рисунке 14.5.1 показан пример дизайна плана развития сайта. Рядом с изображениями элементов ландшафта даны их характеристики в виде дроби: в числителе номер, присвоенный скале или виду на генеральном плане,
в знаменателе – их количество. При разметке клумб и газонов в знаменателе указывается площадь.
План застройки и озеленения содержит «Список малых архитектурных форм» (рис. 14.5.2.). (Рис. 14.5.2), «Регистр элементов малой архитектуры» (Рис. 14.5.3), «Регистр тротуаров, дорожек и площадей» (Рис. 14.5.4).
Текстовые инструкции относительно условий посадки деревьев и кустарников, устройства цветников, газонов и т. Д. Желательно размещать над основной надписью.
Схема работ позволяет точно выдерживать сроки строительства, экономично работать с максимальным и эффективным использованием строительных механизмов. Такие схемы выполняются в виде планов и разрезов. Наиболее удобны масштабы 1: 100 и 1: 200.
Контуры строящегося здания и его элементов обозначены на схеме работ. Схематично показаны контуры строительных механизмов и пути их движения. Также представлены места стоянки строительных механизмов, а также места и способы хранения промышленной продукции, необходимой для возведения здания. На схеме хода работ показано расположение строительных лесов, лестниц, обновосек и другого оборудования и инструментов, используемых в строительно-монтажных работах. За пределами контура здания показаны расстояния между осями координат.и размеры, связанные с проиллюстрированными строительными процессами. Это могут быть расстояния между стоянками строительных механизмов, размеры стоянок строительных изделий и их удаленность от земли и т. Д.
Схема может содержать спецификацию элементов строящегося здания, перечень машин и устройств, используемые здесь символы и необходимые примечания.
На рисунке 14.7.1 представлена схема работ по монтажу панелей второго этажа.
Цифры в двойных кружках указывают положение крана, а дуги окружностей и числа внутри дуг указывают максимальную и минимальную высоту подъема крюка крана. Цифры, расположенные рядом с панелями, определяют порядок сборки, кроме того, на схеме показаны места хранения необходимых материалов и т. Д.
На чертеже также показаны оси координат, размеры и положение секущей плоскости.
На схеме показано расположение механизма и поперечный разрез здания с номерами панелей.
Оси координат, размеры между ними и расстояние до крана показаны в строительной части. Иногда приводится диаграмма грузоподъемности крана в зависимости от вылета крюка и необходимых комментариев (рис. 14.7.2).
На рис. 14.7.3 представлена схема сборки металлической арки с затяжкой, где 1 – гусеничный кран; 2 – временная опора; 3 – опора с домкратом.
Высокая гибкость изгибов обычно не позволяет собрать их полностью. Поэтому их обычно собирают из отдельных деталей с помощью временных опор, количество которых зависит от пролета арки, архитектурно-дизайнерского решения (не всегда можно где-то смонтировать опоры) и монтажного оборудования.
Выбор площадки для начертания плана
1. Доступность: Площадка должна быть легко доступной для проведения измерений и наблюдений. Она должна быть расположена в месте, куда можно добраться без проблем, чтобы минимизировать затраты на время и силы.
2. Размеры: Площадка должна иметь достаточное пространство для начертания плана
Важно учесть, что размеры площадки должны соответствовать общему масштабу плана, чтобы избежать искажений
3. Хороший обзор: Площадка должна обеспечивать хороший обзор всего рельефа. Как правило, предпочтительными являются площадки с повышенной точкой обзора, такие как холмы или возвышенности.
4. Репрезентативность: Площадка должна быть репрезентативной и характерной для той местности, которую вы планируете изучать. Она должна быть типичной для рассматриваемого региона, чтобы полученный план был максимально точным и релевантным.
При выборе площадки следует также учесть метеорологические условия и время проведения измерений. Идеальная площадка должна быть доступна в течение длительного периода времени и обеспечивать стабильные погодные условия для работы.
Разбивочный план
Разбивочный план (план расположения зданий и сооружений) определяет положение всех проектируемых и сохраняемых зданий и сооружений на территории застраиваемого участка. Кроме этого, показывает ситуацию и рельеф местности.
Строительная геодезическая сетка, которую используют для привязки зданий, должна перекрывать весь разбивочный план. Наносят ее на чертеж в виде квадратов со сторонами 10 см. Начало координат принимают в нижнем левом углу листа. Оси строительной геодезической сетки обозначают арабскими цифрами, соответствующими числу сотен метров от начала координат, и прописными буквами русского алфавита: А — горизонтальные, Б — вертикальные оси. Таким образом, ОА — начало координат. 1А, 2А, ЗА — горизонтальные оси; ОБ — начало координат. 1Б, 2Б, ЗБ — вертикальные оси.
Для чертежей, выполняемых в масштабе 1:500, следует вводить промежуточные оси через 50 м. Например, ОА+50, 1А, 1А+50.
При привязке отдельных зданий к разбивочному базису (условной линии), красной линии или к существующим зданиям строительную геодезическую сетку не наносят.
На разбивочном плане при изображении контуров зданий указывают отмостку и въездные пандусы, наружные лестницы и площадки у входов, В двух противоположных углах контура наносят строительные координаты для точек пересечения координационных осей здания. Для зданий сложной конфигурации или при расположении их не параллельно осям строительной геодезической сетки — во всех углах. Для центрических сооружений указывают координаты центра и одной характерной точки, а для линейных сооружений — координату оси или координату начала и конца отдельных участков.
Внутри контура здания в чертежах наносят знак отметки уровня в виде стрелки по ГОСТ 21.101—97, а на полочке линии-выноски — абсолютную отметку, соответствующую условной нулевой отметке (0.000), т.е. уровню чистого пола здания.
На разбивочном плане у контура зданий изображают проемы ворот и дверей в масштабе чертежа, а также оси и координаты осей ворот.
В координируемых точках изображают и маркируют координационные оси. На разбивочном плане указывают:
· красные линии, линии застройки и границу отвода территории;
· здания и сооружения;
· площадки различных назначений;
· тротуары и дорожки;
· транспортные коммуникации;
· ограждение с воротами и калитками или условную границу территории;
· стрелку «юг — север» и другие необходимые элементы разбивочного плана.

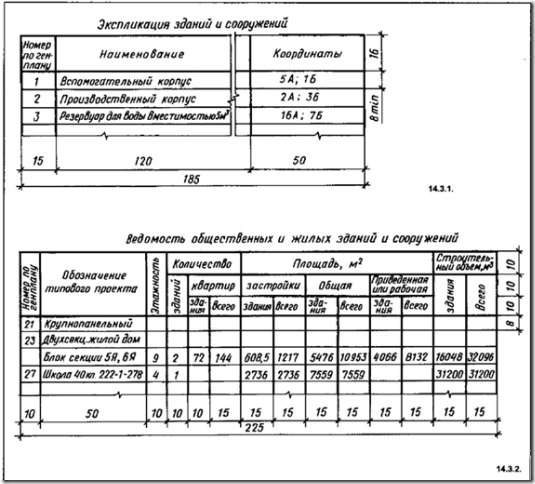

На разбивочном плане, при необходимости, могут быть приведены: экспликация зданий для генеральных планов предприятий, или ведомость жилых и общественных зданий для генеральных планов жилищногражданских комплексов (рис. 14.3.1. и рис 14.3.2.)
На рис.14.3.3 представлен фрагмент плана разбивки производственного здания. Здание проектируемое двухэтажное (две точки в левом нижнем углу здания), По генеральному плану это здание имеет третий порядковый номер (цифра три в правом нижнем углу).
Отметка +110, 50, нанесенная на плане здания, условно принята на всех чертежах зданий этого генплана за отметку 0,000. Указана также координата оси ворот и продольной оси дороги. На рис. 14.3.4 изображен фрагмент разбивочного плана жилищно-гражданского объекта с размерной привязкой.
