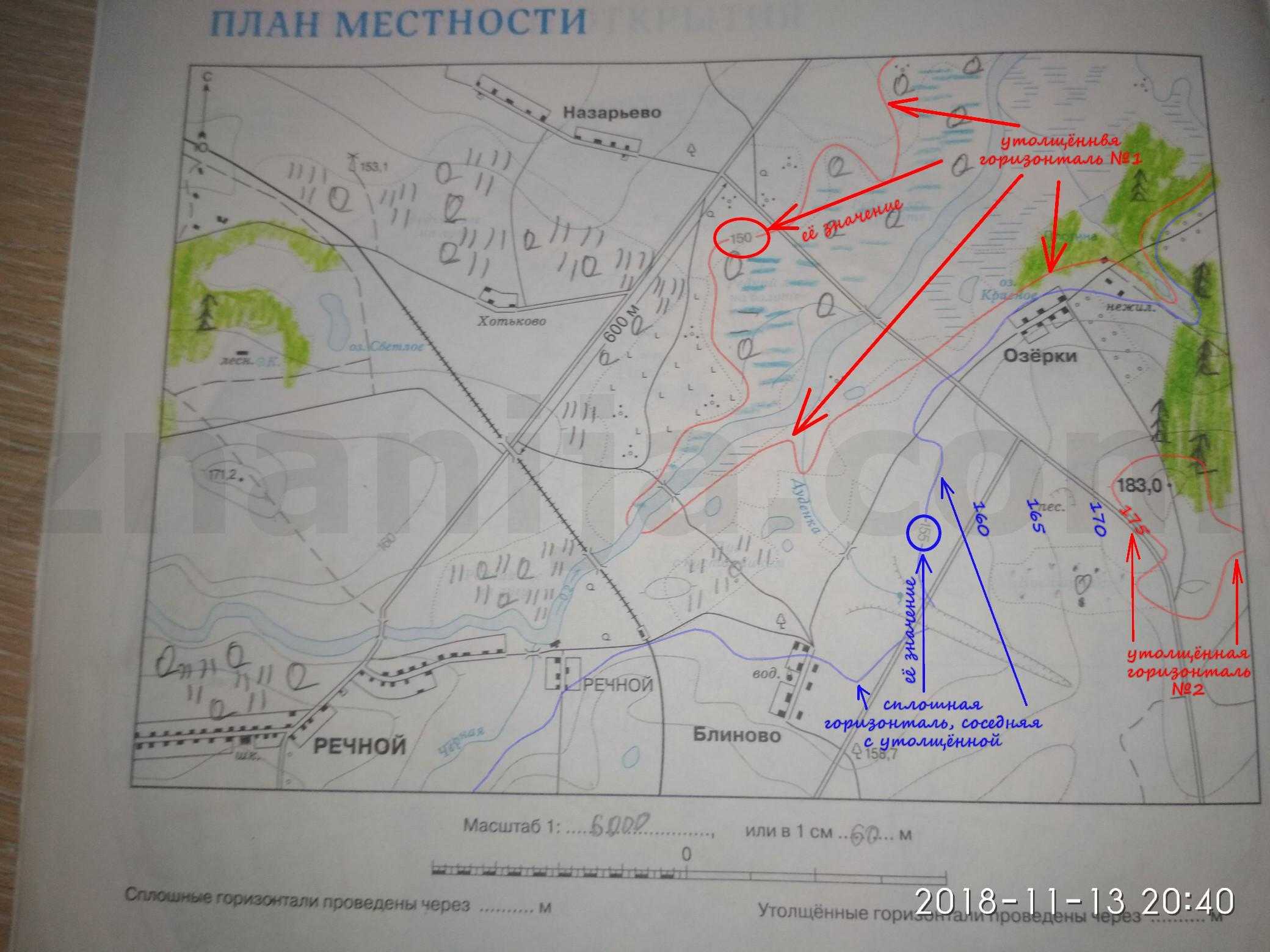

Что такое сплошные и утолщенные горизонтали на плане местности: описание и примеры

Сущность изображения рельефа на картах горизонталями

Рельеф является важнейшим элементом местности, определяющим ее тактические свойства.

Изображение рельефа на топографических картах дает полное и достаточно подробное представление о неровностях земной поверхности, форме и взаимном расположении, превышениях и абсолютных высотах точек местности, преобладающей крутизне и протяженности скатов.

Рельеф на топографических картах изображается горизонталями в сочетании с условными знаками обрывов, скал, оврагов, промоин, каменных рек и т. п. Изображение рельефа дополняется отметками высот характерных точек местности, подписями горизонталей, относительных высот (глубин) и указателями направления скатов (бергштрихами). На всех топографических картах рельеф изображается в Балтийской системе высот, то есть в системе исчисления абсолютных высот от среднего уровня Балтийского моря.

Как создать горизонтали на топографическом плане: полезные советы и инструкции

Для создания горизонталей на топографическом плане необходимо:

Провести геодезические изыскания и получить данные о высоте опорных точек на местности.
Выбрать масштаб и местный план для работы.
Проанализировать размеры и формулы, используемые для построения горизонталей и определения высоты точек.
Установить опорную точку на топографическом плане.
Используя данные о высотах опорных точек и формулы, провести горизонтали на плане.
Отметить на плане найденные высоты точек и обозначить горизонтали.
Создать градиенты и рельефную модель для более наглядного представления топографической информации.

При построении горизонталей на топографическом плане важно учесть масштаб, точность измерений и использовать правильные формулы для определения высот. Также следует помнить о необходимости отметить на плане высоты точек и обозначить горизонтали для более удобного чтения плана и анализа местности

Используя эти полезные советы и инструкции, вы сможете успешно создать горизонтали на топографическом плане и получить точное представление о рельефе и высотах на местности.

Подготовка к проведению горизонтальных линий

Перед началом проведения горизонталей на топографическом плане необходимо выполнить ряд подготовительных действий:

Определение точек съемки. Каждая горизонтальная линия должна начинаться и заканчиваться в известной точке на плане. Проведение таких точек называется вехованием.
Выбор масштаба. Перед началом съемки необходимо выбрать подходящий масштаб, чтобы основные детали и объекты были четко видны на плане.
Определение высоты нуля. Высота нуля является отправной точкой для проведения горизонталей. Ее можно определить с помощью уровня.
Проверка государственных и местных геодезических сетей. Перед началом проведения горизонталей необходимо убедиться, что геодезические точки в вашей районе не были изменены или смещены.
Подготовка инструментов и оборудования. Перед началом съемки горизонталей необходимо проверить и подготовить инструменты, такие как нивелир, рейка, штатив и другие сопутствующие приспособления.
Планирование маршрута. Перед началом проведения горизонталей следует спланировать путь съемки, чтобы минимизировать перемещения и обеспечить наиболее эффективную работу.

Подготовка к проведению горизонтальных линий является важным этапом работы и позволяет обеспечить точные и надежные результаты

Следует уделить достаточное внимание каждому шагу, чтобы избежать ошибок и упущений

Инструменты и материалы для построения горизонталей

При работе с топографическим планом и построении горизонталей необходимо иметь ряд специальных инструментов и материалов:

Теодолит: полевой оптический прибор, используемый для измерения углов и направлений. Необходим для определения наклона поверхности местности и точного построения горизонталей.
Нивелир: оптическое устройство, используемое для определения разности высот между разными точками на местности. Нивелир помогает определить высоты точек, что позволяет строить горизонтальные линии на топографическом плане.
Штативы: специальные треноги или стойки, на которых устанавливаются теодолит и нивелир для их устойчивого размещения во время работы.
Измерительная лента: инструмент, используемый для измерения расстояний между точками на местности. Необходим для получения точных данных при построении горизонталей.
Маркировочный стержень: длинный стержень, обычно из дерева или металла, который устанавливается в определенных точках на местности. С помощью маркировочного стержня можно визуально фиксировать позиции и измерять высоты точек при построении горизонталей.

Помимо основных инструментов, также могут понадобиться некоторые дополнительные материалы, такие как бумага, карандаш, линейка и графический инструментарий (например, цветные маркеры или краски). Они помогут визуализировать и отметить горизонтальные линии на топографическом плане, делая его более понятным и информативным.

Выбор метода построения горизонталей

При построении горизонталей на топографическом плане необходимо выбрать оптимальный метод, который позволит получить наиболее точные результаты. Существует несколько различных методов для построения горизонталей, каждый из которых имеет свои преимущества и ограничения.

Метод	Описание	Преимущества	Ограничения
Метод отрывков	Построение горизонталей на основе отдельных отрывков высотных точек	Простота и удобство использования, возможность получить результат без специального оборудования	Низкая точность, возможные ошибки в измерениях, невозможность учесть подземные коммуникации
Метод трассировки	Построение горизонталей по определенной траектории с учетом всех высотных точек на этой трассе	Высокая точность, учет подземных коммуникаций, возможность автоматизации процесса	Требуется использование специальных инструментов и оборудования, более сложная процедура
Метод редактирования	Построение горизонталей путем редактирования уже имеющихся данных	Гибкость и возможность коррекции результатов, учет изменений в топографической ситуации	Требуется наличие первоначального набора данных, возможны ошибки при редактировании

Выбор метода зависит от целей и требований проекта, доступных ресурсов и возможностей исполнителя. Рекомендуется использовать комплексный подход, комбинируя различные методы и проверяя полученные результаты для обеспечения наивысшей точности и надежности построения горизонталей.

Определение координат опорных точек

Одним из самых распространенных методов определения координат опорных точек является использование геодезической съемки. Геодезическая съемка включает в себя измерение углов и расстояний между точками, а также вычисление их координат с использованием специальных формул.

Другим методом определения координат опорных точек является использование глобальной системы позиционирования (ГНСС). ГНСС позволяет определять координаты точек с высокой точностью с использованием спутниковой навигационной системы.

Кроме того, существуют и другие методы определения координат опорных точек, например, использование триангуляции, трассировка и т.д. Выбор метода зависит от задачи и доступных инструментов и технологий.

Важно отметить, что для точного определения координат опорных точек требуется хорошее знание геодезических методов и инструментов, а также способность к точным измерениям и вычислениям. В заключение, определение координат опорных точек является важным шагом в проведении горизонталей на топографическом плане

Правильное определение координат позволяет создать точную сетку горизонталей, что является основой для выполнения дальнейших измерений и анализа территории

В заключение, определение координат опорных точек является важным шагом в проведении горизонталей на топографическом плане. Правильное определение координат позволяет создать точную сетку горизонталей, что является основой для выполнения дальнейших измерений и анализа территории.

Типы и формы рельефа местности

Рельеф — совокупность неровностей суши, дна океанов и морей, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных (выпуклых) и отрицательных (вогнутых) форм. Основными формамирельефа являются: гора, котловина, хребет, лощина и седловина.

Кроме перечисленных форм рельеф имеет детали. К деталям рельефа относятся: овраги, промоины, курганы, насыпи, выемки, уступы, каменоломни и т. д. Все разновидности форм и деталей рельефа состоят из элементов. Основными элементами рельефа являются: основание (подошва), склон (скат), вершина (дно), высота (глубина), крутизна и направление ската, линии водораздела и водосбора (тальвег).

В военном деле под местностью понимают участок земной поверхности, на котором предстоит вести боевые действия. Неровности земной поверхности называются рельефом местности, а все расположенные на ней объекты, созданные природой или трудом человека (реки, населенные пункты, дороги и т. п.) — местными предметами.

Рельеф и местные предметы являются основными топографическими элементами местности, влияющими на организацию и ведение боя, применение боевой техники в бою, условия наблюдения, ведения огня, ориентирования, маскировки и проходимость, т. е. определяющими ее тактические свойства.

Топографическая карта является точным отображением всех наиболее важных в тактическом отношении элементов местности, нанесенных во взаимно точном расположении относительно друг друга. Она дает возможность изучить любую территорию в относительно короткий срок. Предварительное изучение местности и принятие решения для выполнения подразделением (частью, соединением) той или иной боевой задачи обычно производят по карте, а затем уже уточняют на местности.

Местность, оказывая влияние на боевые действия, в одном случае может способствовать успеху войск, а в другом оказывать отрицательное воздействие. Боевая практика убедительно показывает, что одна и та же местность может больше преимуществ дать тому, кто лучше ее изучит и более умело использует.

По характеру рельефа местность делится на равнинную, холмистую и горную.

Равнинная местность характеризуется небольшими (до 25 м) относительными превышениями и сравнительно малой (до 2°) крутизной скатов. Абсолютные высоты обычно небольшие (до 300 м).

Тактические свойства равнинной местности зависят главным образом от почвенно-растительного покрова и от степени пересеченности. Глинистые, суглинистые, супесчаные, торфяные грунты ее допускают беспрепятственное движение боевой техники в сухую погоду и значительно затрудняют движение в период дождей, весенней и осенней распутицы. Она может быть изрезана руслами рек, оврагами и балками, иметь много озер и болот, значительно ограничивающих возможности маневра войск и снижающих темпы наступления.

Холмистая местность характеризуется волнистым характером земной поверхности, образующей неровности (холмы) с абсолютными высотами до 500 м, относительными превышениями 25 — 200 м и преобладающей крутизной 2-3° (рис. 3, 4). Холмы обычно сложены твердыми породами, вершины и склоны их покрыты толстым слоем рыхлых пород. Понижения между холмами представляют собой широкие, ровные или замкнутые котловины.

Холмистая местность обеспечивает скрытое от наземного наблюдения противника передвижение и развертывание войск, облегчает выбор мест для огневых позиций ракетных войск и артиллерии, обеспечивает хорошие условия для сосредоточения войск и боевой техники. В целом она благоприятна как для наступления, так и для обороны.

Горная местность представляет собой участки земной поверхности, значительно приподнятые над окружающей местностью (имеющей абсолютные высоты 500 м и более). Она отличатся сложным и разнообразным рельефом, специфическими природными условиями. Основные формы рельефа — горы и горные хребты с крутыми скатами, часто переходящими в скалы и скалистые обрывы, а также лощины и ущелья, расположенные между горными хребтами. Горная местность характеризуется резкой пересеченностью рельефа, наличием труднодоступных участков, редкой сетью дорог, ограниченным количеством населенных пунктов, бурным течением рек с резкими колебаниями уровня воды, разнообразием климатических условий, преобладанием каменистых грунтов.

Боевые действия в горной местности рассматриваются, как действия в особых условиях. Войскам часто приходится использовать горные проходы, затрудняется наблюдение и ведение огня, ориентирование и целеуказание, в то же время она способствует скрытности расположения и передвижения войск, облегчает устройство засад и инженерных заграждений, организацию маскировки.

Техника создания горизонталей

Вот несколько рекомендаций, которые помогут создать точные и четкие горизонтали:

1. Определите интервал горизонталей:

Первым шагом при создании горизонталей является определение интервала между ними. Интервал выбирается в зависимости от масштаба карты и характеристик местности. Обычно используются интервалы от 1 метра до 10 метров.

2. Укажите точку отсчета:

Выберите точку на местности, относительно которой будет строиться горизонталь. Это может быть наиболее низкая или наиболее высокая точка местности. Она будет служить опорной точкой для построения остальных горизонталей.

3. Используйте уровень:

Для создания горизонталей пригоден и уровень – специальный инструмент, помогающий определить горизонтальную плоскость. Устанавливая уровень на той же высоте, что и опорная точка, можно найти другие точки на местности, которые находятся на той же высоте.

4. Используйте трассировку:

При помощи трассировки можно легко перенести горизонталь на карту. Для этого необходимо установить верхнюю и нижнюю точки горизонтали на карте и провести линию между ними. Затем, используя уровень или другой инструмент, определите другие точки на местности, которые находятся на той же высоте и отметьте их на карте.

Следуя этим рекомендациям, вы сможете создать точные и наглядные горизонтали на топографическом плане. Горизонтали позволяют получить более полное представление о рельефе местности и являются важным инструментом при планировании строительства или изучении местности.

Установка основных опорных точек

Перед началом работы по установке основных опорных точек необходимо провести предварительные измерения и подготовить необходимое оборудование.

Шаги по установке основных опорных точек:

Выбор места установки: Определите места, где будете устанавливать основные опорные точки в соответствии с планом.
Подготовка приборов: Проверьте и откалибруйте все измерительные приборы, которые вы будете использовать для установки опорных точек.
Установка трассы: Установите трассу между выбранными опорными точками, используя штативы и измерительные ленты.
Измерение расстояний: Измерьте расстояние между опорными точками с помощью измерительных лент или лазерных измерительных приборов.
Фиксация опорных точек: Зафиксируйте координаты опорных точек в соответствии с принятой системой координат.
Закрепление опорных точек: Закрепите опорные точки, используя стойки или металлические штыри.
Проверка точности: Проверьте точность установленных опорных точек, используя дополнительные измерительные приборы.

После завершения установки основных опорных точек, вы готовы приступить к проведению горизонталей на топографическом плане.

Шаг 1: Подготовка топографического плана

Перед тем как приступить к проведению горизонталей на топографическом плане, необходимо выполнить ряд предварительных действий:

Очистите план от всех ненужных элементов, например, названий улиц, построек или растительности, которые не являются объектами интереса для проведения горизонталей.
Установите точки высот на плане. Это могут быть точки с известной высотой, например, основные здания или геодезические ориентиры. При необходимости можно установить дополнительные точки с использованием инструментов геодезии.
Пометьте объекты интереса, для которых будет проводиться горизонталь. Это могут быть дороги, тропы, реки, каналы, границы участков или другие элементы ландшафта.
Создайте сетку на плане с шагом, который удобен вам для работы. Часто используется сетка с шагом 1 метр, но можно выбрать и другой шаг, в зависимости от требований и особенностей конкретной задачи.

После выполнения этих предварительных действий вы будете готовы к проведению горизонталей на топографическом плане.

Сбор необходимого оборудования

Для проведения горизонталей на топографическом плане вам понадобится несколько необходимых инструментов и оборудования

Обратите внимание на следующий список:. 1

Теодолит или нивелир: это основной инструмент, который позволяет измерять горизонтальные углы и наклоны. Он необходим для определения точных позиций на территории и проведения горизонталей

1. Теодолит или нивелир: это основной инструмент, который позволяет измерять горизонтальные углы и наклоны. Он необходим для определения точных позиций на территории и проведения горизонталей.

2. Штатив: используется для установки теодолита или нивелира на нужной высоте. Штатив должен быть стабильным и надежным, чтобы обеспечить точность измерений.

3. Рейка или стандартный измерительный стержень: необходим для определения высоты различных точек на местности. Рейка содержит деления, которые позволяют определить высоту относительно определенной отметки.

4. Веревка или рулетка: используются для измерения расстояний. Веревка должна быть длинной и прочной, чтобы обеспечить точные измерения.

5. Компас: позволяет определить направление и ориентацию на местности. Компас необходим для определения азимута и проведения горизонталей в нужном направлении.

6. Блокнот и карандаш: необходимы для записи данных и наблюдений во время проведения горизонталей. Блокнот и карандаш помогут вам организовать работу и внести необходимые пометки.

Убедитесь, что у вас есть все необходимое оборудование перед началом проведения горизонталей на топографическом плане. Это поможет вам выполнить работу более эффективно и точно.

Определение масштаба и единиц измерения

Перед тем как начать проводить горизонтали на топографическом плане, необходимо определить масштаб карты и единицы измерения, которые будут использоваться при построении.

Масштаб карты указывает на соотношение расстояния на карте и фактического расстояния на местности. Он обычно указывается в виде дроби, например 1:10 000, что означает, что один сантиметр на карте соответствует десяти тысячам сантиметров на местности.

Единицы измерения также играют важную роль при проведении горизонталей. Часто используется система метрических единиц, таких как метры и сантиметры. Однако, в некоторых случаях могут быть использованы другие единицы измерения, например футы и дюймы.

При работе с топографическим планом необходимо внимательно изучить масштаб карты и использовать единицы измерения, которые указаны на плане. Это поможет провести горизонтали с высокой точностью и точно определить расстояния между точками на местности.

Выбор места исследования

Прежде чем выбрать место исследования, необходимо провести предварительные исследования и анализировать имеющиеся данные. Это может включать изучение карт и геодезических данных, поиск информации о местных особенностях рельефа и геологии, а также консультацию с экспертами и специалистами в области топографии.

При выборе места необходимо учитывать цель исследования. Если цель — изучение рельефа, необходимо выбрать область с разнообразным рельефом и хорошо видимыми высотными пунктами. Если цель — изучение геологической структуры, необходимо выбрать область с различными типами горных пород и разрезами.

Кроме того, необходимо учесть доступность места исследования. Лучше выбирать места, которые легко доступны для работы и транспортировки оборудования

Также важно учитывать возможность безопасной работы в выбранной области

После выбора места исследования необходимо провести тщательную подготовку перед началом работ. Это может включать подготовку и проверку необходимого оборудования, разработку плана работы и учет особенностей выбранной местности.

Критерии выбора места исследования	Описание
Цель исследования	Определение цели исследования помогает выбрать наиболее подходящее место для проведения горизонталей.
Доступность	Учет доступности для работы и транспортировки оборудования.
Рельеф	Выбор мест с разнообразным рельефом и видимыми высотными пунктами.
Геологическая структура	Выбор мест с различными типами горных пород и разрезами.

Установление координатных осей

Перед тем как провести горизонтали на топографическом плане, необходимо установить координатные оси. Это позволит определить положение и направление горизонталей на плане.

Для установления координатных осей:

Определите приближенное положение осей по заранее предоставленным данным или картам.
Используя масштабный треугольник и линейку, отметьте начало координат на плане. Обычно начало координат принимается в левом нижнем углу плана.
Продолжайте рисовать оси, опираясь на измерения и ориентиры, указанные на топографическом плане. Вертикальную ось (ось ординат) обычно рисуют от начала координат вверх, а горизонтальную ось (ось абсцисс) — от начала координат вправо.
Пометьте подписи на осях для указания единиц измерения и направления осей

Например, на вертикальной оси может быть нанесена подпись «Расстояние (м)», а на горизонтальной оси — «Ширина (м)».
Важно помнить, что координатные оси должны быть отмечены с учетом масштаба плана.

После установления координатных осей вы будете готовы проводить горизонтали на топографическом плане, используя полученные координаты.

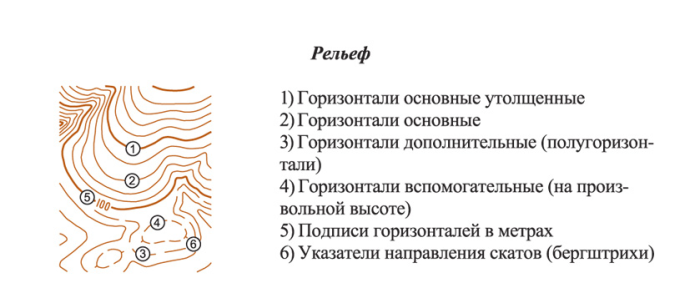

Виды горизонталей

Горизонталь — замкнутая кривая линия на карте, которой соответствует на местности контур, все точки которого расположены на одной и той же высоте над уровнем моря.

Различают следующие горизонтали:

основные (сплошные) — соответствующие высоте сечение рельефа;
утолщенные — каждая пятая основная горизонталь; выделяется для удобства чтения рельефа;
дополнительные горизонтали (полугоризонтали) — проводятся прерывистой линией при высоте сечения рельефа, равной половине основной;
вспомогательные — изображаются короткими прерывистыми тонкими линиями, на произвольной высоте.

Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятой кратной высоте сечения, вычерчиваются утолщенно и на ней ставится цифра, указывающая высоту над уровнем моря.

Для того чтобы при чтении карты можно было быстро определить характер неровностей поверхности на картах, применяются специальные указатели направления скатов — бергштрихи — в виде коротких черточек, расставленных на горизонталях (перпендикулярно им) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин седловин или на дне котловин.

Дополнительные горизонтали (полугоризонтали) применяются для отображения характерных форм и деталей рельефа (перегибов склонов, вершин, седловин и т. п.), если они не выражаются основными горизонталями. Кроме того, применяют для изображения равнинных участков, когда заложения между основными горизонталями очень велики (более 3 — 4 см на карте).

Вспомогательные горизонтали применяют для изображения отдельных деталей рельефа (блюдец в степных районах, западин, отдельных бугров на плоскоравнинной местности), которые не передаются основными или дополнительными горизонталями.

Изображение горизонталями типовых форм рельефа

Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа — высоты, глубины или ширины.
