Построение профиля рельефа местности
В помощь при подготовке к ЕГЭ
Слайд 2
Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 5 м. Укажите на профиле знаком «Х» положение родника.
Слайд 3
Приложили край листа бумаги к линии, соединяющие заданные точки, отметили черточками горизонтали через которые проходит наше направление, подписывая их отметки.
155 м 150 м 145 м 150 м 145 м
Слайд 4
1. Приложили к горизонтальной линии, где будете строить профиль. Так как у нас масштаб в 2 раза крупнее, то мы расстояние между двумя соседними вертикалями будем откладывать по горизонтали в 2 раза больше. 2. Восстанавливаем перпендикуляры до пересечения с соответствующими горизонталями. Эти пресечения дадут ряд точек, их соединяют плавной кривой, которая и выразит профиль местности.3. Две точки имеют одинаковые отметки высот, а между ними лежит отрицательная форма рельефа (в нашем случае родник), тогда линия, соединяющая точки с одинаковой высотой, должна быть вогнутой.
155 150 145 145 150 145
Слайд 5
1) На рисунке в ответе длина горизонтальной линии основы профиля равна 80 ± 2 мм, и расстояние от левой вертикальной оси до родника – 29 ± 2 мм. 2) Форма профиля в основном совпадает с эталоном. 3) На участке 1 склон круче, чем на участке 2 Ответ включает все три названных выше элемента — 2 балла Ответ включает один (1-й) ИЛИ два (любые) из названных выше элементов – 1 балл Все ответы, которые не соответствуют вышеуказанным критериям выставления оценок в 1 и 2 балла — 0 баллов
Слайд 2
🗊Презентация План и карта. Построение профиля рельефа местности по топографической карте
Слайд 1
Методические приемы подготовки к ЕГЭ и ОГЭ. План и карта. Построение профиля. Учитель географии МОУ СОШ п. Лопуховка Аткарского района Шабалдина С. А.
Слайд 2
Построение профиля рельефа местности по топографической карте Это наиболее сложное задание из предлагаемых в ЕГЭ. Оно предполагает использование полученных знаний в измененной или новой ситуации высокого уровня сложности. Оценивается 2-мя баллами. На его выполнение отводится 12 минут. Действительно, построение профиля по топографической карте требует определенных навыков. Но пугаться не надо. Вспомните, вы уже вычерчивали профили земной поверхности материков или океанов на практических работах на уроках географии в 7-м или 8-м классах. Эти навыки необходимо перенести на работу с топографической картой.
Слайд 3
И все же напомним: Для построения профиля необходимо: 1. Провести на карте профильную линию АБ; приложить к ней лист разграфленной бумаги и перенести на ее край короткими черточками места пересечения горизонталей с профильной линией (выходы горизонталей); 2. На листе разграфленной бумаги слева у горизонтальных линий подписать высоты, соответствующие высотам горизонталей на карте, приняв условно промежутки между этими линиями за высоту сечения; от всех черточек (выходов горизонталей) опустить перпендикуляры до пересечения их с соответствующими по отметкам параллельными линиями и отметить полученные точки пересечения. 3. Соединить точки пересечения плавной кривой, которая и изобразит профиль местности
Слайд 4
Слайд 5

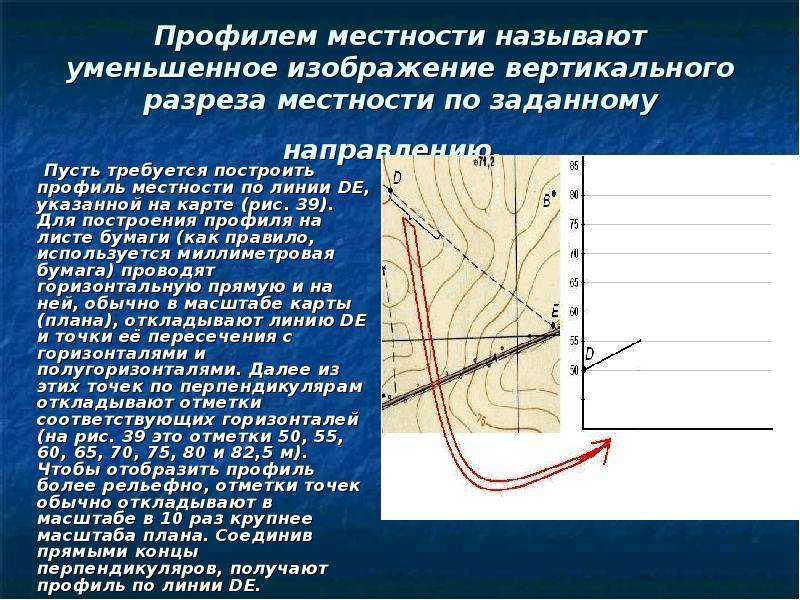

Профилем местности называют уменьшенное изображение вертикального разреза местности по заданному направлению. Пусть требуется построить профиль местности по линии DE, указанной на карте (рис. 39). Для построения профиля на листе бумаги (как правило, используется миллиметровая бумага) проводят горизонтальную прямую и на ней, обычно в масштабе карты (плана), откладывают линию DE и точки её пересечения с горизонталями и полугоризонталями. Далее из этих точек по перпендикулярам откладывают отметки соответствующих горизонталей (на рис. 39 это отметки 50, 55, 60, 65, 70, 75, 80 и 82,5 м). Чтобы отобразить профиль более рельефно, отметки точек обычно откладывают в масштабе в 10 раз крупнее масштаба плана. Соединив прямыми концы перпендикуляров, получают профиль по линии DE.
Слайд 6
Слайд 7
Слайд 8
Слайд 9
Слайд 3
Слайд 8
На листе разграфленной бумаги слева у горизонтальных линий подписать высоты, соответствующие высотам горизонталей на карте, приняв условно промежутки между этими линиями за высоту сечения; от всех черточек выходов горизонталей опустить перпендикуляры до пересечения их с соответствующими по отметкам параллельными линиями и отметить полученные точки пересечения.
Mypresentation. ru
18.06.2019 9:43:37
2019-06-18 09:43:37
Использование профиля местности в навигации
Одним из способов использования профиля местности является определение высоты точки на местности по ее координатам. На основе профиля местности можно рассчитать высоту объектов, таких как здания или горы, и определить, какую часть местности можно увидеть с данной точки или с какой точки видно заданный объект.
Другим важным применением профиля местности является построение оптимального маршрута на основе высотных данных. Анализ профиля местности позволяет определить наличие препятствий, таких как горы или ущелья, и выбрать наименее сложный путь для передвижения. Это особенно полезно при планировании походов или автомобильных поездок.
Также профиль местности может использоваться для определения местоположения объектов на местности. По известным высотам точек и измеренным углам можно рассчитать расстояния до объектов и их координаты на местности. Это особенно полезно для ориентирования на местности и определения направления движения.
В целом, использование профиля местности в навигации позволяет снизить ошибки при определении координат, анализировать территорию и принимать обоснованные решения при выборе маршрута. Это делает профиль местности важным инструментом для путешествий, спортивных мероприятий и военных операций.
Предварительный просмотр:
При
построении профиля местности
на основе данных топографической карты (задания С1
) требуются следующие умения:
2) определять расстояния на местности с использованием значений масштаба топографических планов, карт местности;
3) находить соответствие «высота — расстояние» при построении линии профиля местности;
4) графические умения.
Типичные ошибки, допускаемые при выполнении заданий подобного рода:
1) неточности в определении длины горизонтальной линии (неправильное определение расстояний между заданными точками с использованием значений масштаба карты);
2) отсутствие навыка чтения карты (при определении высоты местности с помощью горизонталей; при определении направлений изменения высот с помощью бергштриха – понижение или повышение высоты местности):
Горизонталь
Изометрическая линия, соединяющая точ-
ки земной поверхности с одинаковой высо-
той над уровнем моря (Балтийского).
Горизонтали различного высотного уровня
не пересекаются.
Бергштрих
Черточки, расположенные
перпендикулярно горизонта-
лям по линии водоразделов
(вершин, впадин, седловин),
указывающие направления
понижения в рельефе.
3) отсутствие графических умений (при соединении отдельных то-
чек линией в единое целое);
4) неумение отметить на линии профиля яму, обрыв, речное русло.
Для выполнения задания на построение профиля с использованием
топографической карты вначале следует определить числовые значения
горизонталей (высоту каждой горизонтали в метрах), затем — расстояние
между этими горизонталями вдоль линии профиля.
Следует помнить, что реки всегда протекают в понижениях рельефа.
По направлению к реке высоты будут уменьшаться (спуск), по направлению от реки
–
увеличиваться (подъем).
Если указано, что горизонтали проведены через 5 метров, следовательно, высоты горизонталей будут отличаться на «5»; если указано, что
горизонтали проведены через 2,5 метра – высоты горизонталей будут
отличаться на «2,5»:
Горизонтальная линия (основа профиля) определяется путем измерения расстояния между точками начала и окончания профиля в сантиметрах (если масштаб профиля соответствует масштабу карты) или линия основы профиля увеличивается/уменьшается (если масштаб профиля изменен в сравнении с масштабом карты).
По сути, построение профиля – это графическая фиксация соотношения «расстояние в метрах от точки начала построения профиля –высота в метрах каждой последующей пересекаемой линией профиля горизонтали».
Задание: постройте профиль по плану между двумя точками например: от колодца до родника. Вертикальный масштаб: в 1см 10м, горизонтальный масштаб: в 1 см 100м
1.Обратите внимание на масштаб плана (в 1 см 100 м) и горизонтальный масштаб будущего профиля (в 1 см 100 м). Рассмотрим пример, если масштабы совпадают
3

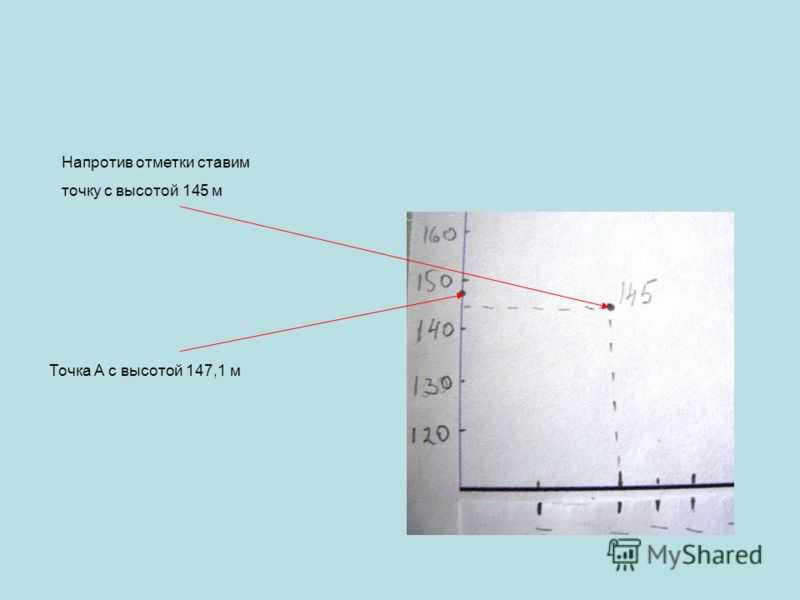

Напротив каждой отметки напишите высоту горизонтали, для этого надо обратить внимание через сколько метров по вертикали проведены горизонтали на плане (обычно это подписывают под масштабом плана) и помнить, что верх цифры подписанных горизонталей указывают куда местность повышается, а низ цифры, куда понижается
Так как у нас масштаб в 2 раза крупнее, то мы расстояние между двумя соседними горизонталями будем откладывать по горизонтали в 2 раза больше. расстояние от точки А до ближайшей горизонтали (145 м) на листке бумаги расстояние от точки А до ближайшей горизонтали (145) на профиле отложенное дважды
Дополнительные советы: 2. Отметили точку зачеркните, чтобы не вспоминать каждый раз какую вы точку должны наносить. 3. Для удобства можно разделить отрезки в 1 см по вертикали пополам, а потом еще раз каждый отрезок пополам=2,5 мм. Так как горизонтали проведены через 2,5 м, то очень удобно получается. 1. При нанесении точек удобнее если вы будете использовать линейку
Построение профиля местности по горизонталям: общие принципы и шаги
1. Определение цели и выбор метода
Прежде чем приступать к построению профиля местности, необходимо определить цель и выбрать метод, который наилучшим образом подходит для проведения исследования. Можно использовать различные методы и инструменты, такие как топографические карты, геодезические приборы и программное обеспечение для анализа данных.
2. Определение точек профиля
Для построения профиля местности необходимо определить точки, через которые будет проходить поперечное сечение. Эти точки должны быть расположены вдоль линии, по которой вы хотите построить профиль. Точки можно выбирать с помощью топографической карты или измерением в местности с использованием геодезических инструментов.
3. Измерение высотных отметок
Для каждой выбранной точки необходимо измерить высотные отметки, чтобы затем построить профиль. Для этого можно использовать нивелир, GPS или другие инструменты, которые позволяют определить высоту точки относительно определенного уровня отсчета.
4. Построение графического профиля
После измерения высотных отметок каждой точки можно приступить к построению графического профиля. Для этого нужно отметить на горизонтальной линии расстояния между точками и на вертикальной линии отметки высоты. Затем соедините полученные точки, чтобы получить кривую, которая отражает изменения уровня местности вдоль поперечного сечения.
5. Анализ полученного профиля
Полученный графический профиль позволит вам проанализировать высотные отношения и изменения уровня местности вдоль заданного поперечного сечения. Можно выделить особенности рельефа, такие как склоны, плато, хребты и долины, а также выявить наличие возможных препятствий или геологических особенностей.
Важно помнить, что построение профиля местности по горизонталям является лишь одним из методов исследования рельефа и должно осуществляться с учетом других доступных данных. Все принципы и шаги необходимо выполнять внимательно и точно, чтобы получить объективную картину местности
Выбор участка для составления профиля
Для составления профиля рельефа местности необходимо внимательно выбрать участок, который вы будете исследовать
Важно выбрать такой участок, который наиболее точно отражает особенности местности
Во-первых, выбирайте участок с ярко выраженным рельефом. Наличие холмов, гор, долин и других неровностей значительно облегчит проведение измерений и построение профиля.
Во-вторых, обратите внимание на доступность участка. Он должен быть доступен для вас, чтобы вы могли без проблем добраться до изучаемой местности и провести необходимые измерения
Также рекомендуется выбирать участок, который является представительным для данной местности. Это означает, что выбранный участок должен отражать общую картину рельефа данной местности: характерные формы рельефа, типичные изменения высоты, наличие водных объектов и другие особенности.
В идеале, выбранный участок должен быть расположен в районе, который вам интересен или требует детального изучения. Это позволит составить более полную картину рельефа местности и провести более точные анализы.
Не забудьте также учесть сезонные особенности. В зависимости от времени года и условий, рельеф местности может немного меняться. Например, в зимний период наличие снега может делать детальное изучение рельефа затруднительным.
Выбирая участок для составления профиля рельефа местности, помните, что точность и репрезентативность данных зависит от правильного выбора участка.
При выборе участка также рекомендуется ознакомиться с передовыми современными технологиями, такими как дистанционное зондирование земли (РЗЗ). Это позволит получить более точные данные и составить более полный и детальный профиль рельефа местности.
Разбор задания №28 ЕГЭ по географии
Двадцать восьмое задание ЕГЭ по географии предполагает работу с картами и планами местности. В нем необходимо строить профиль рельефа местности по прямой АВ; на профиле также нужно обозначать условным знаком какой-либо объект, изображенный на карте.
Для того чтобы построить профиль, нужно начертить профильную линию, соединяющую точки А и В, и приложить к ней край листа бумаги, на котором необходимо отметить горизонтали, через которые проходит линия АВ. Отметки горизонталей нужно подписать (на карте указано, с каким интервалом они проведены, также дается значение одной горизонтали, поэтому подписать их совсем не трудно). Этот край листа нужно приложить к горизонтальной линии на бланке, где строится профиль. Нужно перенести сделанные отметки на него вот таким образом, проведя перпендикуляры к вертикальной линии в аналогичных значениях:
После этого получившиеся точки нужно соединить плавной кривой линией. Это и будет профиль рельефа
В данном задании важно учитывать масштаб: если, например, по масштабу карты в 1 см 100 м, а в нашем рисунке в 1 см должно быть 50 м, то расстояние между двумя соседними вертикалями мы будем отмечать в два раза больше. Часто просят отметить на профиле родник; как правило, он располагается между двумя соседними высотами – в таком случае их нужно соединить не прямой линией, а вогнутой
Длина горизонтальной линии примерно 80 мм, расстояние от вертикали до родника примерно 29 мм.
Spadilo. ru
21.01.2017 5:56:07
2017-01-21 05:56:07
Составление профиля рельефа местности
Для составления профиля рельефа местности необходимо выполнить следующие шаги:
Шаг 1:
Выберите местность, профиль которой нужно составить. Это может быть участок земли, холм, гора или даже графическое изображение рельефа на карте.
Шаг 2:
Подготовьте инструменты для работы. Вам понадобятся линейка, графический инструмент (например, карандаш или маркер) и лист бумаги.
Шаг 3:
Создайте ось X для графика, отметив на листе бумаги единицы измерения (например, метры или километры).
Шаг 4:
Определите точки на местности, которые будут представляться на профиле. Нанесите эти точки на лист бумаги с указанием соответствующих координат по оси X.
Шаг 5:
Измерьте высоту каждой точки, используя линейку или специальное устройство для измерения высоты (например, нивелир). Записывайте полученные данные по оси Y на листе бумаги.
Шаг 6:
Соедините точки на графике, используя линейку или просто линии. Полученная ломаная линия будет отображать профиль рельефа местности.
Шаг 7:
Подпишите оси графика и обозначьте единицы измерения по осям X и Y
Важно помнить, что каждому делению по оси Y будет соответствовать определенная высота.
Составление профиля рельефа местности поможет вам получить представление о форме местности, ее контурах и высотах. Отображение данных на графике упрощает анализ и визуальное восприятие рельефа для более детального изучения и использования в дальнейшей работе.
Слайд 4Определение географических и прямоугольных координат по картеГраницы карты
определяются долготой ее западного и
восточного меридианов и широтой ее южной и северной параллелей.Каждый интервал по долготе и широте разбит на минутные интервалы, отмеченные каждый темными и светлыми полосами. Минутные интервалы точками поделены на 6 частей, каждая из которых соответствует 10″.
На поле карты нанесена сетка прямоугольных координат со стороной квадрата, равной 1 км для карт масштабов 1 : 10000, 1 : 25000 и 1 : 50000 и 2 км для карты масштаба 1 : 100000. Вертикальные линии километровой сетки параллельны осевому меридиану зоны, в которой находится данный лист топографической карты.
Виды горизонталей
Горизонталь — замкнутая кривая линия на карте, которой соответствует на местности контур, все точки которого расположены на одной и той же высоте над уровнем моря.
Различают следующие горизонтали:
- основные (сплошные) — соответствующие высоте сечение рельефа;
- утолщенные — каждая пятая основная горизонталь; выделяется для удобства чтения рельефа;
- дополнительные горизонтали (полугоризонтали) — проводятся прерывистой линией при высоте сечения рельефа, равной половине основной;
- вспомогательные — изображаются короткими прерывистыми тонкими линиями, на произвольной высоте.
Расстояние между двумя смежными основными горизонталями по высоте называют высотой сечения рельефа. Высоту сечения рельефа подписывают на каждом листе карты под ее масштабом. Например: «Сплошные горизонтали проведены через 10 метров».
Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятой кратной высоте сечения, вычерчиваются утолщенно и на ней ставится цифра, указывающая высоту над уровнем моря.
Для того чтобы при чтении карты можно было быстро определить характер неровностей поверхности на картах, применяются специальные указатели направления скатов — бергштрихи — в виде коротких черточек, расставленных на горизонталях (перпендикулярно им) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин седловин или на дне котловин.
Дополнительные горизонтали (полугоризонтали) применяются для отображения характерных форм и деталей рельефа (перегибов склонов, вершин, седловин и т. п.), если они не выражаются основными горизонталями. Кроме того, применяют для изображения равнинных участков, когда заложения между основными горизонталями очень велики (более 3 — 4 см на карте).
Вспомогательные горизонтали применяют для изображения отдельных деталей рельефа (блюдец в степных районах, западин, отдельных бугров на плоскоравнинной местности), которые не передаются основными или дополнительными горизонталями.
Изображение горизонталями типовых форм рельефа
Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа — высоты, глубины или ширины.
