Куда подключать провод back на магнитоле?

Что такое аукс в авто?

Виды проводов магнитолы back и их особенности

Провод магнитолы back – это электрический кабель, который служит для подключения задней части магнитолы к различным внешним устройствам. Этот провод выполняет множество функций и имеет несколько видов. В зависимости от модели и производителя магнитолы, провод может иметь разные конструкции и особенности. Рассмотрим некоторые из них.

1. Антенный провод. Этот провод служит для подключения антенны автомобиля к магнитоле. Он обеспечивает стабильный прием радиоволн и позволяет слушать радиостанции в хорошем качестве. Антенный провод обычно имеет специальный разъем, который легко подключается к соответствующему разъему на задней панели магнитолы.

2. Провод питания. Этот провод обеспечивает питание магнитолы от электрической системы автомобиля. Провод питания подключается к аккумулятору или к системе пуска-зарядки автомобиля. Он может иметь различные конструкции, например, с предохранителем или без него. Основная особенность провода питания — это его надежность и устойчивость к повышенным температурам и вибрациям.

3. Провод земли. Этот провод играет важную роль в обеспечении надежной работы магнитолы. Он создает заземление, которое необходимо для стабильной передачи сигналов и предотвращения появления нежелательных шумов и помех. Провод земли подключается к металлическим поверхностям автомобиля, например, к кузову или к раме.

4. Прочие провода. Кроме антенного провода, провода питания и земли, магнитола также может быть оснащена другими проводами, например, для подключения дополнительных внешних устройств, таких как усилитель или дополнительные динамики. Эти провода имеют свои специфические особенности, включая разные типы разъемов или дополнительные шлейфы для передачи аудио- или видеосигналов.

Важно отметить, что каждая модель магнитолы может иметь свои особенности в конструкции и наборе проводов. При выборе и установке магнитолы необходимо учитывать их наличие и правильное подключение для обеспечения стабильной работы и максимального функционала магнитолы

Через Bluetooth (без проводов)

Один из самых удобных и популярных способов. Все очень просто: смартфон подключается к автомагнитоле через Bluetooth и воспроизводит звук через динамики автомобиля. А в некоторых случаях (в зависимости от магнитолы), есть возможность использовать акустическую систему автомобиля для громкой связи. На экран магнитолы выводится информация о вызовах, уровне сети, заряде аккумулятора смартфона и другие функции. А сам процесс подключения практически ничем не отличается от подключения телефона к беспроводным наушникам, или колонке.

Главное, чтобы магнитола в вашем автомобиле поддерживала Bluetooth. Это можно узнать, посмотрев инструкцию, или характеристики на официальном сайте. Если в вашем авто штатное головное устройство, то вы скорее всего в курсе, есть там Блютуз, или нет. Так же в большинстве случаев на самом устройстве есть значок Bluetooth, или соответствующий пункт в настройках. Процесс подключения смартфона к акустической системе вашего автомобиля может отличаться от моей инструкции.

Как подключить:

  1. Нужно переключить магнитолу в режим Bluetooth (BT AUDIO). Обычно это делается с помощью кнопки Mode.Возможно, в зависимости от устройства, нужно активировать режим подключения (если телефон не обнаружит магнитолу по Блютуз).
  2. Открываем настройки Bluetooth на телефоне и выбираем там нашу магнитолу. В этом случае без разницы, Айфон, или смартфон на Андроид.
  3. На магнитоле скорее всего понадобится подтвердить подключение. У меня на экране появилась надпись Pairing, а затем Pair и два варианта NO и YES. Выбираем YES (разрешаем сопряжение) и подтверждаем.
  4. Все подключилось!
  5. На экране магнитолы появился уровень сигнала сети и уровень заряда моего Айфона (на Android так же работает). Так же на телефоне появился запрос на разрешение синхронизации моих контактов. Чтобы была возможность выполнять и принимать звонки через громкую связь в автомобиле.
  6. Нас интересует прослушивание музыки с телефона. Все звуки с телефона воспроизводятся через динамики автомобиля. Просто включаем на телефоне музыку (в проигрывателе, Apple Music, Spotify, Deezer, Google Play Музыка, YouTube, в браузере) и слушаем.Можно слушать аудиокниги через специальные приложения.

Треки можно переключать с помощью кнопок на магнитоле, или на руле. Так же можно управлять громкостью, принимать звонки. Но это зависит от функционала магнитолы, или комплектации вашего автомобиля.

Важно! Если у вас магнитола без Bluetooth, то можно купить специальный Bluetooth трансмиттер (приемник). Он подключается по AUX, а питание берет с USB

После чего можно вывести звук с любого телефона. Но только переключать треки на магнитоле не получится, придется делать это на телефоне. О Bluetooth трансмиттерах я расскажу еще более подробно.

Я считаю, что такое подключение одно из самых удобных и доступных на сегодняшний день. А если вам повезло, и у вас автомобиль с поддержкой Apple CarPlay и Android Auto, то после подключения на экране головного устройства появляться иконки самых необходимых приложений, которые могут пригодиться в автомобиле. В том числе приложение «Музыка».

Расшифровка проводов магнитол для автомобилей

Расшифровка проводов магнитол — обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа

R = Динамик правый.L = Динамик левый.FR+, FR- или RF+, RF— = Динамик передний — правый (Соответственно плюс или минус).FL+, FL- или LF+, LF— = Динамик передний — левый (Соответственно плюс или минус).RR+, RR— = Динамик задний — правый (Соответственно плюс или минус).LR+, LR- или RL+, RL— = Динамик задний — левый (Соответственно плюс или минус).GND SP = Общий провод динамиков.

Разъём питания магнитол

  • В+ или ВАТ или КЗО или Вир+ или B/Up или B-UP или MEM + 12 = Питание от аккумулятора (плюс)
  • GND или GROUND или К31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
  • А+ или АСС или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
  • N/C или n/с или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
  • ILL или LAMP или обозначение солнышка или 15Ь или Lume или iLLUM или К1.58Ь = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
  • Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
  • MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом)

Другие возможные контакты в магнитолах

Power Control = это управление включением усилителяP.CONT/ANT.CONT = это управление антенной, питание подается после включения радиоILL + и ILL — = это провода регулировки яркости подсветки магнитолыAmp = Контакт управления включением питания внешнего усилителяDATA IN = Вход данныхDATA OUT = Выход данныхLine Out = Линейный выходREM или REMOTE CONTROL = Управляющее напряжение (Усилитель)АСР+, АСР— = Линии шины (Ford)CAN-L = Линия шины CANCAN-H = Линия шины CANK-BUS = Двунаправленная последовательная шина (K-line)SHIELD = Подключение оплётки экранированного провода.AUDIO СОМ или R COM, L СОМ = Общий провод (земля) входа или выхода предварительных усилителейCD-IN L+, CD-IN L-, CD-IN R+, CD-IN R— = Симметричные линейные входы аудио сигнала с ченжераSW+B = Переключение питания +В батареи.SEC IN = Второй входDIMMER = Изменение яркости дисплеяALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.LINE OUT, LINE IN = Линейный выход и вход, соответственно.D2B+, D2B— = Оптическая линия связи аудиосистемы

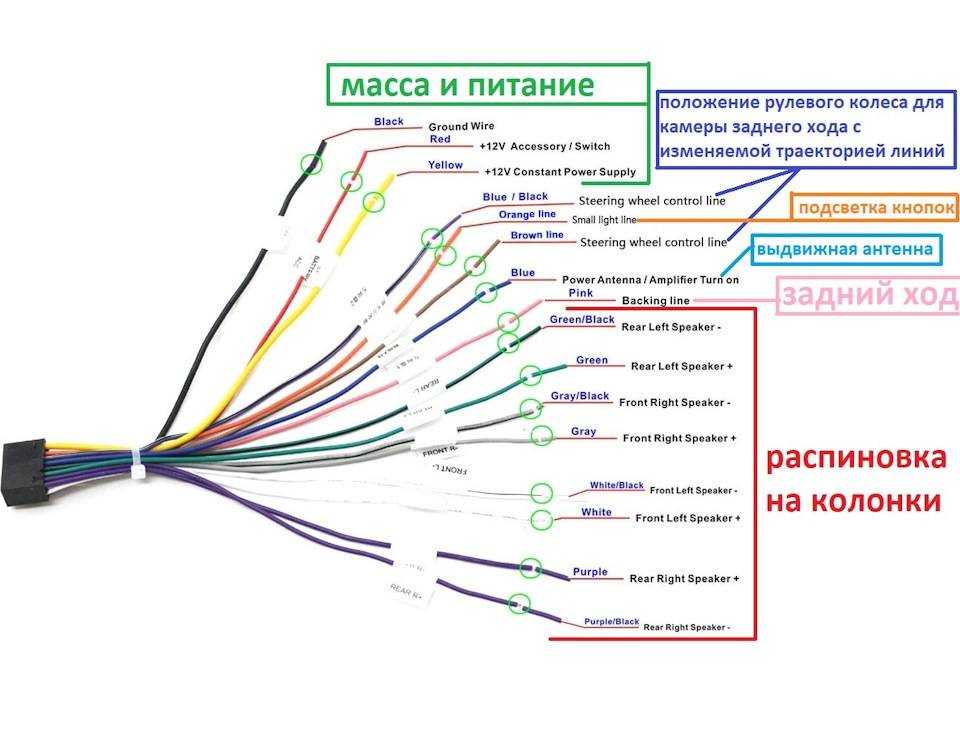

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

  • Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
  • Красный (маркировка АСС или А+) — это плюс замка зажигания;
  • Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
  • Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
  • Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
  • Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
  • Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
  • Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
  • Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
  • Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
  • Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

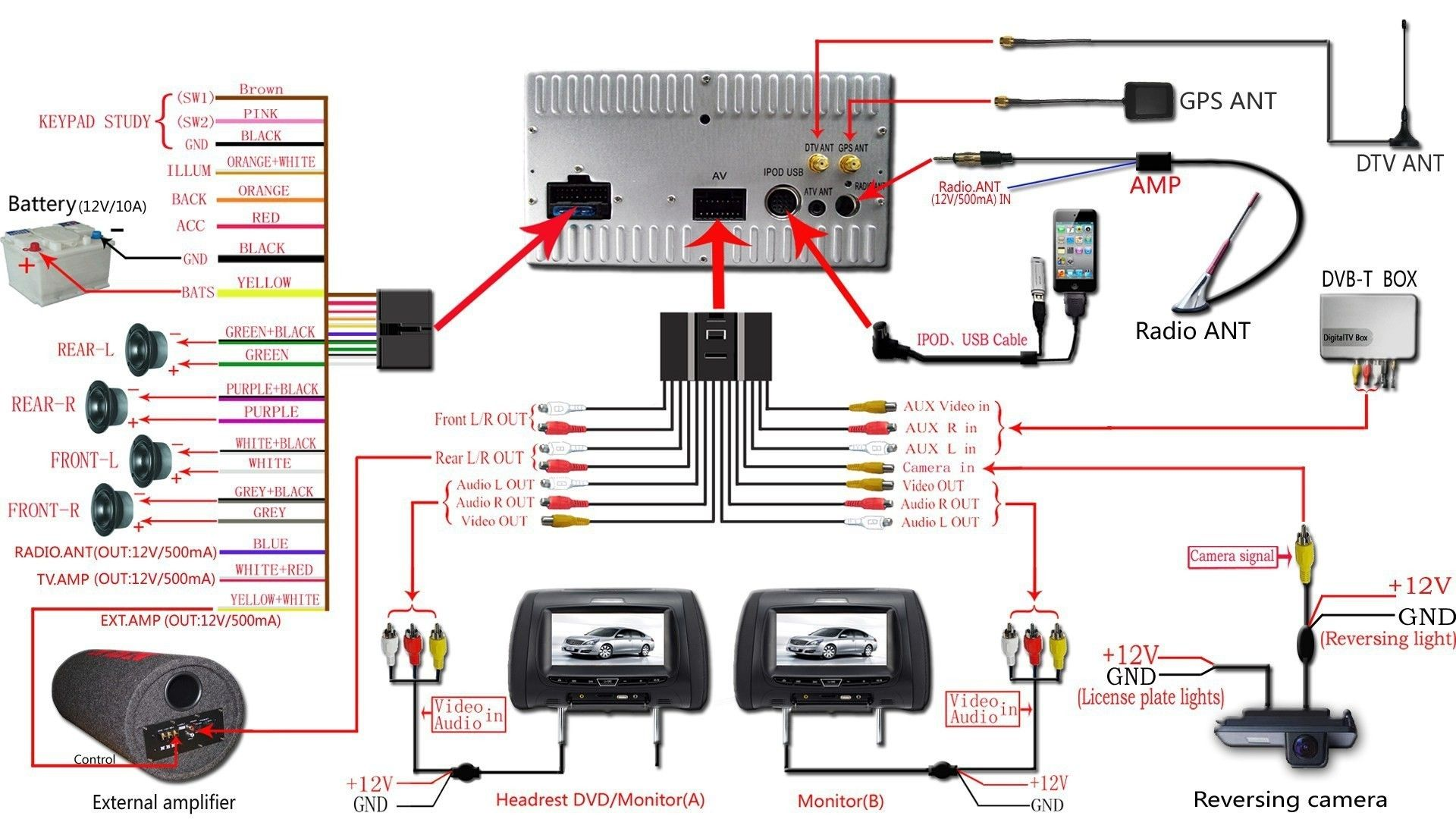

Далее, можно посмотреть как выполняется распиновка разъема автомагнитолы

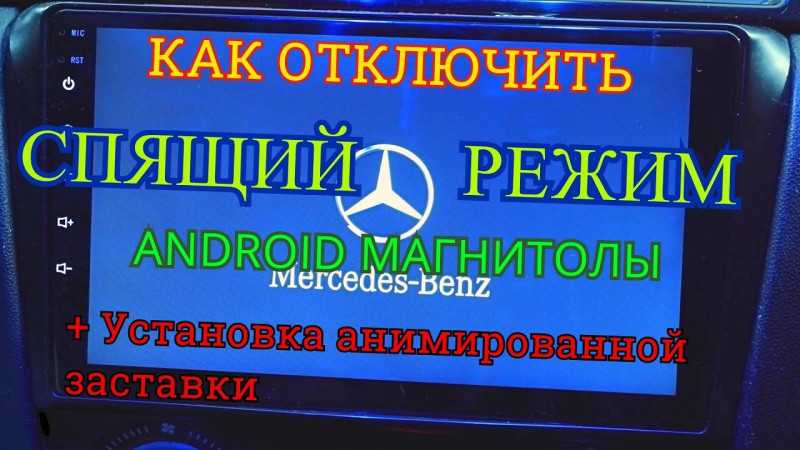

КАК ОТКЛЮЧИТЬ «СПЯЩИЙ РЕЖИМ» У МАГНИТОЛЫ

Всем привет! Видео о том, как отключить или ВКЛЮЧИТЬ спящий режим у китайской андроид магнитолы с алиэкспресс. А так же бонусом, как установить АНИМИРОВАННУЮ заставку при полном включении магнитолы. Вы на канале Мафон , приятного просмотра.

Магнитола с кан бус модулем (Новый продавец) — http://ali.pub/50lnte

Я в вк — https://vk.com/stasl777

10 ответов к «КАК ОТКЛЮЧИТЬ «СПЯЩИЙ РЕЖИМ» У МАГНИТОЛЫ»

Большое спасибо за обратную связь

Выжимаешь всё что можно с нашей магнитолы!

Все отлично и понятно ! А как установить картинку на рабочий стол , у меня магнитола с 9 андроидом !

У меня картинка меняется , нажатием и удержанием пальца на главном экране. Как на обычном телефоне /планшете. Не на всех Ui ( лицевом экране) есть возможность менять картинку

@maFON Спасибо , видимо у меня на магнитоле тот самый случай , что картинку не поменять !

Приветствую. На андройд 9,Т3+ встанет анимация?

Приветствую. Тут уже методом проб и ошибок… По идеи, должна встать. А так…. Надо пробовать

Через USB кабель

Задача в том, чтобы использовать телефон просто как накопитель. То есть на флешке (или внутренней памяти) телефона есть музыка, мы подключаем телефон к магнитоле по USB в режиме передачи данных, магнитола сканирует память телефона, находит там аудио файлы и начинает их проигрывать. Как будто мы подключили обычную флешку.

Обратите внимание! Возможности данного способа подключения сильно зависят от функционала магнитолы. Например, есть магнитолы, которые поддерживают подключение Андроид устройств по USB

При этом на телефоне устанавливается специальное приложение. Управлять воспроизведением можно как с телефона, так и с магнитолы.

Что важно:

  • Автомагнитола должна быть с USB входом. Снова же, если это штатная система, то USB вход скорее всего расположен в бардачке, или в подлокотнике.
  • iPhone так подключить скорее всего не получится. Потому что iPhone нельзя использовать как накопитель. Разве что только в вашей машине есть поддержка Apple CarPlay. Или магнитола поддерживает подключение iPhone по кабелю (смотрите характеристики). Такая возможность есть на некоторых моделях от Alpine, BOSS, JVC, Kenwood, Pioneer.
  • Чаще всего нужен кабель USB — Micro USB. Или USB — USB Type-C (на новых, топовых смартфонах). Но не каждый кабель подойдет. Дело в том, что есть кабеля, которые изначально разработаны только для зарядки телефона. Отличить его сложно. Нужен именно USB кабель для передачи данных. Тот, который идет в комплекте с телефоном должен работать.
  • Слушать можно только ту музыку, которая сохранена в памяти телефона (или на флешке). Музыку через интернет, разные музыкальные сервисы (тот же Spotify, Deezer), приложения, браузер, слушать не получится. Исключение – автомобили с Android Auto и Apple CarPlay (о них я расскажу в конце статьи). На них при подключении смартфона по USB кабелю функционал будет огромный. В том числе доступ к музыкальным онлайн сервисам.
  • Можно попробовать подключить не только Android смартфон, но и какой-то обычный, кнопочный телефон. Главное, чтобы он определялся как USB накопитель. Если вы подключаете его по USB к компьютеру и просто передаете файлы, то и в машине скорее всего получится подключить.
  • Телефон будет сразу заряжаться.

Соединяем смартфон с магнитолой:

  1. Подключаем один конец USB кабеля к телефону, а другой к автомагнитоле.
  2. Возможно, телефон спросит в каком режиме выполнить подключение. Или вручную в настройках выбираем «Передача файлов» (устройство сохранения данных).
  3. Если магнитола автоматически не переключилась в режим «USB», то сделайте это вручную.
  4. После чтения USB накопителя должны появиться аудио файлы и начнется воспроизведение музыки с телефона.
  5. Чаще всего управлять воспроизведением можно только на автомагнитоле.

Способ рабочий, можно использовать. Но как мы уже выяснили, у него есть много минусов и разных нюансов.

Как формируется лента

Дзен позиционируется, как персональная лента, соответственно у каждого пользователя она будет своя. Пересечения постов и новостей, естественно возможны, но будут минимальны. Вся «персональность», заключается в анализе ваших предпочтений по вводимым поисковым запросам и ранее просмотренным постам, непосредственно в ленте. Интересуетесь новостями – смотрите в Дзене новости, хотите похудеть – читайте про диеты.

После установки в браузер, будет предложено выбрать первые 5 источников, отсортированных по популярным тематикам. После чего, Яндекс начнет планомерно собирать о вас информацию и формировать «правильную» для вас ленту.

Скорость формирования, напрямую зависит от активности пользования сервисами компании.

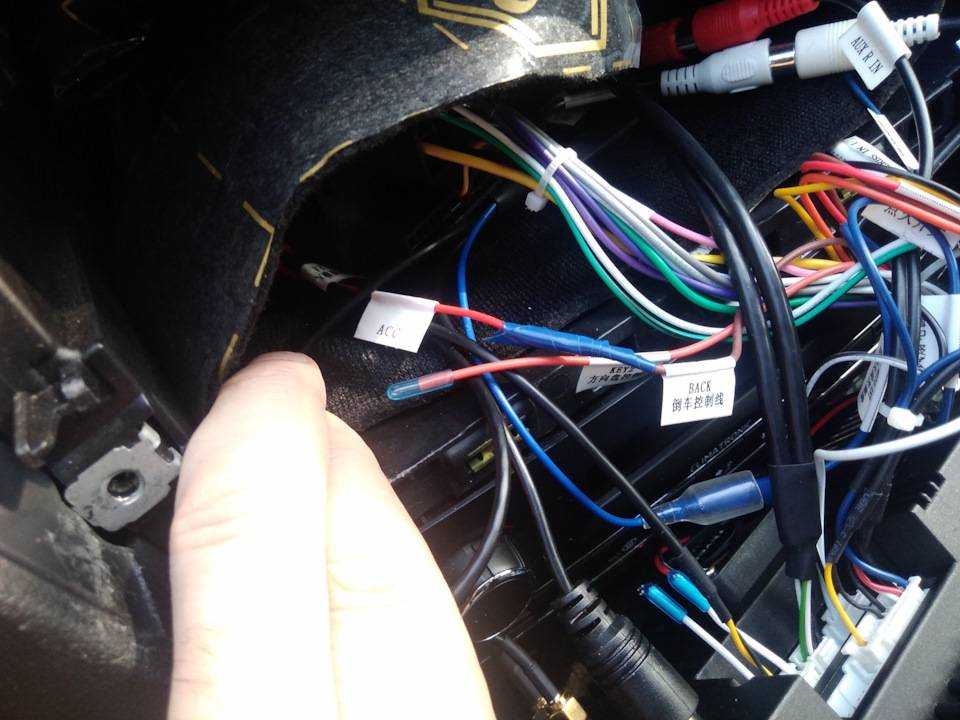

Куда подключается провод «back» на магнитоле

Приветствую всех автолюбителей и владельцев автомобилей! Сегодня я хотел бы рассказать вам о проводе «back» на магнитоле и его назначении

Этот провод является важной частью подключения магнитолы в вашей машине, и на его правильное подключение может зависеть функциональность системы

Зачем нужен провод «back»? Разъяснение назначения

Провод «back» на магнитоле представляет собой провод, который отвечает за обратную связь между магнитолой и другими устройствами автомобиля. Обычно этот провод подключается к жгуту проводов вашей машины и передает информацию о работе различных систем, таких как освещение, рулевое управление и другие.

Назначение провода «back» может варьироваться в зависимости от модели магнитолы и автомобиля, но основной целью этого провода является управление функцией «backlight» или подсветки на магнитоле. Подсветка на магнитоле может быть включена при включении фар автомобиля, что обеспечивает комфортное использование магнитолы в темное время суток.

Как правильно подключить провод «back» на магнитоле?

Подключение провода «back» на магнитоле довольно простое, но требует точного соответствия проводов вашего автомобиля и магнитолы. Для этого необходимо знать цветовую маркировку проводов и инструкцию по вашей конкретной модели магнитолы.

Один конец провода «back» должен быть подключен к соответствующему выходу на задней панели магнитолы, а другой конец должен быть правильно соединен с соответствующим проводом вашего автомобиля. Если у вас нет достаточного опыта в проведении таких работ, рекомендуется обратиться к специалисту или автомеханику, который поможет вам правильно выполнить подключение магнитолы.

Важно отметить, что неправильное подключение провода «back» может привести к некорректной работе подсветки магнитолы или даже неисправности других систем автомобиля

Варианты подключения магнитолы с АСС проводом

Первый вариант: способ подключение от прикуривателя, хоть и является наиболее простым, но в то же время это не самый оптимальный тип подключения. При данном подключении все провода питания головного устройства берутся с цепи прикуривателя. Схема на фото

Цепь прикуривателя не предназначена для дополнительных нагрузок такой мощности, что в конечном итоге приводит к просадке напряжения. Особенно часто это проявляется при максимальной нагрузке автомагнитолы. На фоне всех недостатков есть и небольшие плюсы, из достоинств, можно отметить, лишь простоту подключения. Такой вариант подключения, большинство мастеров, считают недопустимым и неправильным и в практическом плане он может применяться только как временные меры.

Второй вариант: подключение силового +В и сигнального АСС проводов от замка зажигания, а минусовый провод идет с наиболее удобного места. Как и в предыдущем варианте возникают проблемы с просадкой напряжения и стоит отметить что проявляются они даже сильнее, чем при подключении от прикуривателя. Из положительных сторон остается только простота подключения но, как и в прошлом случае, квалифицированные специалисты не рекомендуют подключать магнитолу таким образом.

При подключении двумя вышеописанными способами часто наблюдаются такие проблемы:

  • мигание экрана и полное отключение головного устройства при включении на всю мощность;
  • при выключении и последующем включении не сохраняются настройки в автомагнитоле;
  • аккумулятор начинает быстро садится, особенно это заметно при попытке завести автомобиль утром.

При возникновении таких проблем, стоит обратить внимание на способ подключения головного устройства, возможно причина кроется именно там

Третий способ: подключение силового провода от аккумулятора через блок предохранителей, провод АСС берется с замка зажигания, а минус крепится в удобном и безопасном месте. При подключении провода +В подключать его следует через предохранитель, закрепить предохранитель можно как на блоке предохранителей так и отдельно.

Этот способ более сложный в плане монтажа, но более правильный в техническом плане, именно по такой схеме советуют подключать автомагнитолы большинство инструкций к этим устройствам. Из недостатков, помимо сложности подключения, стоит отметить невозможность работы ГУ при выключенном замке зажигания. Эта проблема устраняется введением в схему подключения дополнительных элементов.

Четвертый способ: схема подключения та же что и в предыдущем способе, но здесь задействованы провод REM и 2 диода с помощью которых мы направим ток в нужном нам направлении.

Принцип работы этой цепи заключается в том, что при включении магнитолы напряжение с REM провода управляющего усилителем посредством диодов идет на АСС повод и это позволяет работать магнитоле даже при выключенном зажигании. Недостатком такого способа является то, что автомагнитола может работать и без вашего присутствия и если этот момент упустить из виду, то вас гарантированно ждет разряженный аккумулятор.

Пятый способ: подключение с помощью блока управления ЦЗС (центральным замком сигнализации).

Данный способ полностью идентичен схеме с двумя диодами, но здесь в разрыв провода REM вставляется нормальнозамкнутое-пятиконтактное автомобильное реле.

В реле этого типа контакт 88, на который подключается один конец REM провода, всегда замкнут без напряжения. Второй конец провода подключаем на контакт 87. При размыкании контактов, магнитола потухнет с сохранением всех настроек, чтобы запустить ее снова необходимо будет просто повернуть ключ в замке зажигания. С блока сигнализации необходимо вывести провода питания для управления центральным замком и подвести к контактам 85 и 86.

При закрывании замка, блоком сигнализации центрального замка, на реле поступит кратковременное напряжение, реле разомкнется и магнитола выключится. Но есть в этой схеме один минус, не все магнитолы успевают среагировать на кратковременный импульс и для устранения этой проблемы следует на блоке сигнализации увеличить продолжительность импульса блока сигнализации.

Как полностью выключить андроид магнитолу?

Сделать, чтобы магнитола не выключалась при запуске двигателя, можно, заменив изношенный или слабый аккумулятор на более мощный, если его емкость не соответствовала параметрам мотора. В результате напряжение в бортовой сети транспортного средства при запуске движка станет падать меньше.

Как выключить экран на андроид магнитоле?

Для быстрого выключения экрана (включения выбранной заставки) можно назначить хард кнопку «Звездочка» слева от экрана. Для этого идем в Настройки — Расширенные, нажимаем на Настраиваемая Кнопка и ставим точку напротив Дисплей вкл/выкл.

Сколько потребляет магнитола андроид?

На максимальной громкости потребляемый ток может доходить до 10-12 А, а при нулевом уровне — от 470 до 1000 мА (0,47-1 А). Потребляемая мощность в ваттах в этих случаях будет колебаться от 5,5 до 144. Ток, потребляемый магнитолой во время ее работы, зависит еще и от количества и сопротивления подключенных динамиков.

Почему перезагружается магнитола при запуске двигателя?

Если часто выключается магнитола при запуске двигателя, необходимо проверить генератор. Помехи могут возникать в конденсаторе, выпрямительном мосте или распределителе напряжения. Электрический импульс, возникающий при запуске мотора, пропадает или оказывается недостаточным для питания магнитолы.

Почему когда заводишь машину магнитола выключается?

Утечка тока может возникать в разных частях проводки из-за повреждения изоляции или загрязнения корпуса аккумуляторной батареи. От этого напряжение в бортовой сети, когда заводится мотор, падает сильней, чем во время работы, что тоже приводит к отключению автомагнитолы, когда заводишь машину.

Как отключить подсветку на китайской магнитоле?

  1. Включаем магнитолу.
  2. Щелкаем на кнопку (домой)
  3. Заходим в настройки.
  4. Выбираем (основные настройки).
  5. Переключаете на (закрыть).

Как перезагрузить головное устройство андроид?

Как выполнить перезагрузку андроид аппаратными методами

Зажмите и удерживайте кнопку включения/выключения 1-3 секунды, до появления соответствующего меню. Если устройство поддерживает перезагрузку – нажмите на такую кнопку и телефоне перезагрузится.

Как отключить спящий режим на андроид?

Чтобы изменить параметры по умолчанию, откройте «Настройки» — «Экран» — «Дополнительно» (не во всех версиях ОС) — «Спящий режим». Время перехода в спящий режим можно выбрать от 15 секунд до 30 минут. Выключить тайм-аут нельзя на «чистом» Android, однако такая функция имеется на многих прошивках.

Сколько ампер нужно для работы автомагнитолы?

Средний потребляемый ток для магнитолы с небольшой выходной мощностью — от 2 до 3 А на средней громкости при напряжении питания 12 вольт. Чем выше уровень звука, тем больше энергопотребление. На максимальной громкости потребляемый ток может доходить до 10-12 А, а при нулевом уровне — от 470 до 1000 мА (0,47-1 А).

Как войти в инженерное меню на китайской магнитоле?

  1. Открыть настройки с главного экрана:
  2. Прокрутить вниз и выбрать пункт “Об устройстве”:
  3. Поочередно нажать 3 раза на “Версия ядра” => “Версия ОС”, то есть у вас получится шесть нажатий:
  4. Готово! Вы в инженерном меню:

Сколько потребляет магнитола в режиме ожидания?

Современные магнитолы потребляют достаточно мало тока в режиме ожидания (2-3 мА), с такими можно не переживать. А если у вас не новая машина и музыка, то однажды может подвести аккумулятор.

Как перезагрузить автомагнитолу JVC?

Проще всего перезагрузить магнитолу JVC. Для этого шариковой ручкой или другим острым предметом нажимаем на кнопку перезагрузки JVC. Кнопка утоплена в корпусе панели.

Как открыть ленту на телефоне?

Владельцы смартфонов также могут открыть ленту Дзен в браузере, используя ссылки на сервис и поиск. При этом просматривать новости можно как в мобильном, так и в полном варианте сайтов, также доступна авторизация.

Кроме этого, для смартфонов Android и iPhone разработаны мобильные приложения с поддержкой Дзен:

«Яндекс Браузер» — публикации открываются на стартовой странице.

«Яндекс Дзен» — приложение будет не только рекомендовать публикации, но и оповещать о новых статьях в избранных каналах.

«Яндекс Лончер с Алисой» — софт доступен только для устройств Android, имеет встроенный Дзен (открывается свайпом влево по главному экрану телефона).

Среди главных преимуществ этих вариантов следует отметить, что с помощью мобильного приложения вы сможете читать карточки Яндекс Дзен сейчас, и не дожидаться возможности сесть за компьютер. Это очень удобно, ведь в таком случае у вас всегда под рукой будет составленная специально для вас подборка с самыми интересными статьями.

Провод магнитолы back: какие бывают причины неполадок?

Провод магнитолы back – это один из ключевых элементов автомобильного аудио-системы, который отвечает за передачу звука с задней части автомобиля на магнитолу. В случае неполадок с этим проводом, возможна потеря звука или его искажение. Прежде чем приступать к ремонту, необходимо выяснить причины возникновения проблем. Рассмотрим некоторые из них:

  1. Повреждения провода. Очень часто неполадки происходят из-за механических повреждений провода магнитолы back. Это может быть вызвано неправильной установкой, периодическим отключением и подключением провода или попаданием влаги в месте его подключения. Провод может оборваться, изолирование может оторваться или повредиться. Если причина проблемы в поврежденном проводе, следует произвести замену или ремонт провода.

  2. Ослабление или неправильное подключение разъема. Возможно, разъем магнитолы back ослаблен или неправильно подключен. В таком случае, звук может быть прерывистым, искаженным или отсутствовать полностью. Единственный метод решения этой проблемы – правильное подключение и фиксация разъема.

  3. Неисправность магнитолы. Иногда причина проблемы может быть связана с неисправностью самой магнитолы. Например, выходной разъем магнитолы может быть поврежден или не функционировать должным образом. В таком случае, необходимо провести диагностику магнитолы и, при необходимости, заменить или отремонтировать ее.

  4. Проблемы с аудио-системой автомобиля. Некоторые неполадки с проводом магнитолы back могут иметь происхождение не в самом проводе, а в других компонентах системы, таких как усилитель или динамики. В таком случае, ремонт провода может быть неэффективным и необходимо обратиться к специалистам, чтобы произвести диагностику и ремонт всей аудио-системы.

Выводя весьма деликатное аудио-сообщение с задней части автомобиля, провод магнитолы back подвержен различным видам неполадок. Зная причины возникновения проблем, можно произвести их диагностику и устранение самостоятельно или обратиться к профессионалам за помощью.

Какие провода идут на колонки от магнитолы?

Схемы подключения колонок к магнитоле Провод основного цвета подключается к плюсовому контакту динамика, двухцветный провод – к минусовому. Во многих магнитолах сигнал передается по одноцветному проводу, двухцветный проводник является общим (массой).

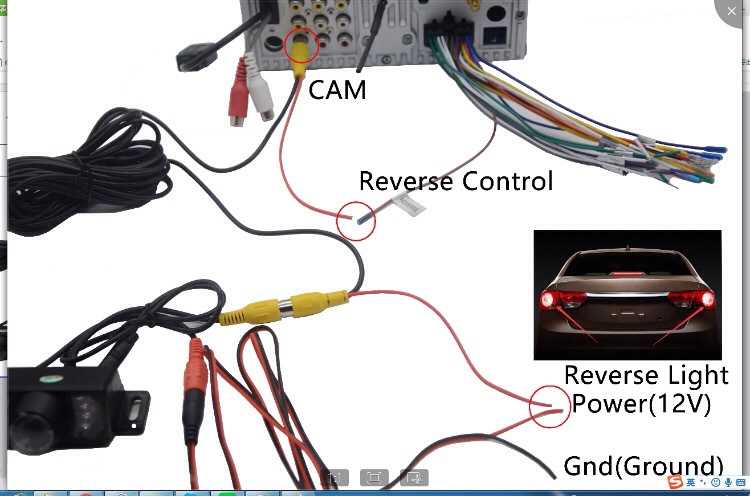

REVERSE подключается к датчику заднего хода для включения задней камеры,PARKING к датчику стояночного тормоза (для невозможности просмотра видео на ходу) или просто на массу, тогда видео будет показывать всегда.P.CNTR — провод управления внешним усилителем. Обозначается как Remote либо сокращенно REM (иногда и P.CNTR), этот провод подключают часто для питания активной антенны, если нет P.ANT или он подключен к выдвижной антенне (на них на обоих появляется питание 12 V только при включении магнитолы) .

Vlad RacipaУченик (189) 1 год назад

P.cntr получается можно никуда не подключать? Выдвижной антенны нет. Так же получается, что p.ant тоже можно не подключать?

Виктор Искусственный Интеллект (110666) Vlad Racipa, Если антенна штыревая и в машину не планируешь ставить усилитель или саб, то провод остается пустым.

Для коммутации головного акустического оборудования используются жгуты кабелей, покрытых изоляцией различных оттенков. Цветовое обозначение проводов магнитолы позволяет корректно подключить проигрыватель и дополнительные устройства. Цветовая гамма защитного слоя стандартизирована в соответствии с требованиями ISO, что обеспечивает совместимость разъемов на магнитолах и автомобильных жгутах.

Что означает АСС на магнитоле

Питание на автомагнитолу подается двумя проводами: силовым с напряжением +12В желтого цвета, черным с напряжением -12В. Провод АСС (также встречается название сигнальный) выступает в роли управляющего и если он не запитан, то ГУ не запустится. Запитуется провод АСС на магнитоле при повороте ключа в замке зажигания.

Силовой провод +В имеет постоянное напряжение +12В и позволяет сохранить в памяти автомагнитолы необходимую информацию (частоты станций, последний воспроизводимый трек и т. д.) В отличии от +В с постоянным напряжением на сигнальный провод АСС сигнал подается только при работающем головном устройстве.
