Распиновка usb разъема: виды разъемов, их классификация и особенности

USB micro

USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

USB (Universal Serial Bus — Универсальная Последовательная Шина) Всё многообразие коннекторов USB версии 2.0 отражено на картинке ниже. Картинка кликабельна.

Во избежание разночтений: Во всех таблицах вид разъёма дан с его внешней, рабочей стороны (а не с монтажной стороны!), если обратное не оговаривается особо. Изолирующие детали разъёма отмечены светло-серым цветом, металлические части — тёмно-серым, а полости разъёма обозначены белым цветом.

Ну, и упрощённая, так сказать, практическая схема:

Название того или иного коннектора снабжается буквенными индексами.

Тип коннектора:

• А — активное, питающее устройство (компьютер, хост)
• B — пассивное, подключаемое устройство (принтер, сканер)

«Пол» коннектора:

• M (male) — штекер, «папа»
• F (female) — гнездо, «мама»

Размер коннектора:

Например: USB micro-BM- штекер (M) для подключения к пассивному устройству (B); размер micro.

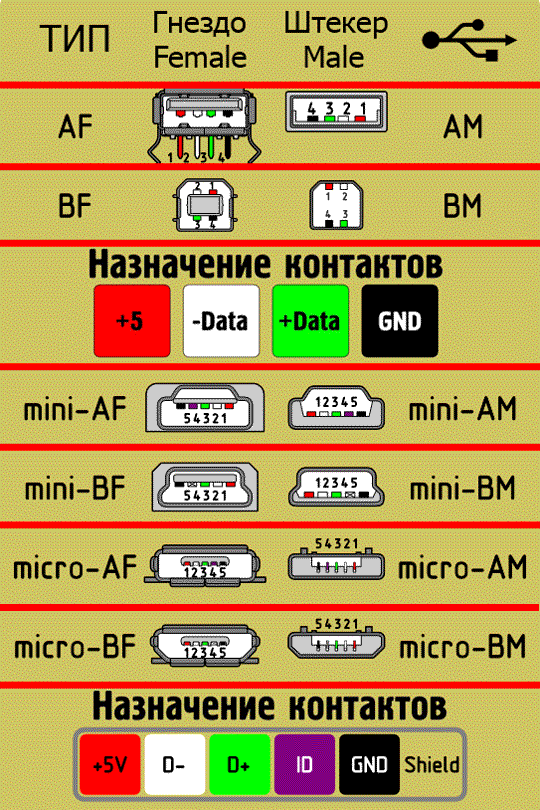

Распиновка разъёма USB (гнёзда и штекеры)

Назначение проводов в USB кабеле таково:

1. Красный VBUS (+5V, Vcc — Voltage Collector Collector) +5 Вольт постоянного напряжения относительно GND. Максимальный ток — 500 mA
2. Белый D- (-Data)
3. Зелёный D+ (+Data)
4. Чёрный GND — общий провод, «земля», «минус», 0 Вольт

Разъёмы mini и micro содержат 5 контактов:

1. Красный VBUS
2. Белый D-
3. Зелёный D+
4. ID — в разъёмах «B» не задействован; в разъёмах «A» замкнут с GND для поддержки функции «OTG»
5. Чёрный GND

Кроме прочего, в кабеле содержится (правда, не всегда) оголённый провод Shield — корпус, экран, оплётка. Этому проводу номер не присваивается.

Хорошие новости

В интернетах анонсируется реверсивный (reversible) штекер micro-USB, который подобно USB 3.1 Type-C не требует чёткой ориентации ±180° при подключении к гнезду.

Распиновка шнура мыши и клавиатуры

У некоторых мышей и клавиатур цвета в кабеле могут отличаться от стандартных. Подробная статья о нестандартных цветах: «Нестандартные цвета USB в шнурах мышей и клавиатур»

Прочтите также о подключении мышей и клавиатур к порту PS/2

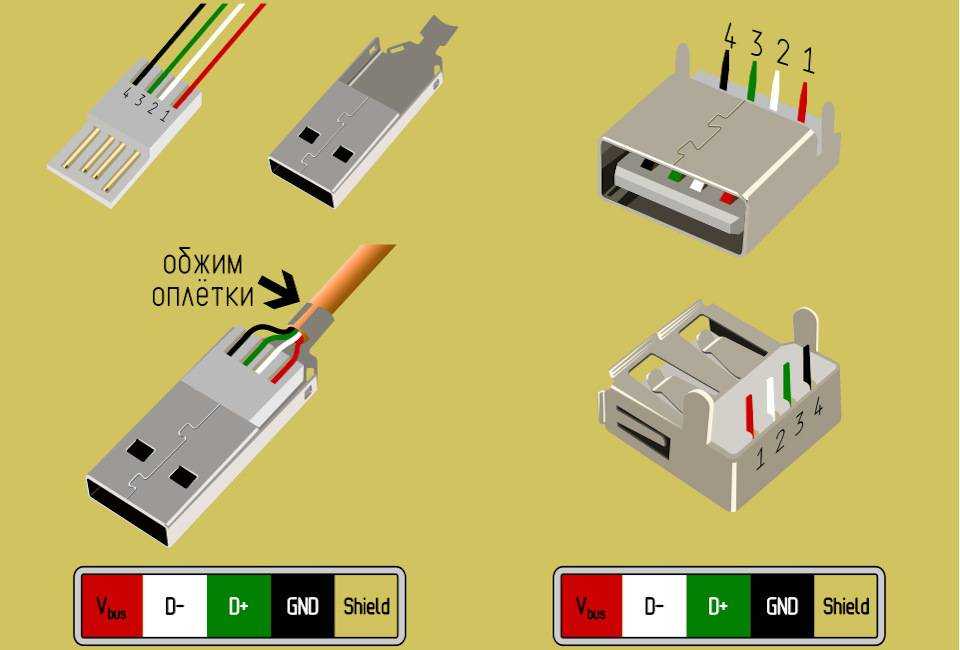

Как распаять USB?

Ну, с обычными USB всё просто — берёте изображение лицевой части коннектора в зеркальном отображении и паяете.

Распайка штекеров USB mini и USB micro с мотнтажной стороны приведена на картинке ниже. Если паяете простой дата-кабель (для связи ПК и мобильника/смартфона/планшета), то 4-й контакт не используете. При пайке кабеля OTG (для подключения к смартфону флешек и прочего) 4-й контакт соединяете с 5-м.

Разъёмы mini и micro содержат 5 контактов. В разъёмах типа «B» четвёртый контакт не используется. В разъёмах типа «A» четвёртый контакт замкнут с GND. А самому контакту GND достаётся почётное пятое место.

А вот полная схема кабеля USB с экраном.

Смежные материалы:

Все материалы по теме «USB» Все материалы по теме «Зарядное устройство» Все материалы по теме «Компьютер»

Метки: USB, Кабель, Компьютер, Мобильное, Разъём, Распиновка (Распайка)

rones.su

Кабели и разъемы USB

В настоящее время в компьютерном мире произошло много разных изменений. Например, появился уже новый интерфейс с модификацией USB 3.0, скорость его в десять раз сильнее предыдущей модели. Но есть и другие виды разъемов, известные как микро- и мини- юсб. Их, кстати, можно встретить в настоящее время, например, в планшетах, телефонах, смартфонах и в другой самой разнообразной компьютерной продукции.

Каждая такая шина, конечно же, имеет еще и собственную распайку или распиновку. Она необходима для того, чтобы потом изготовить переходник в домашних условиях, позволяющий переходить с одного вида разъема на другой вид. Но для этого необходимы знания. Например, определенные знания о том, как располагаются проводники. Например, можно так сделать зарядку для любого телефона. Если такую работу с разъемами выполнить неверно, то тогда и само устройство будет поврежденным.

Есть отличие и в конструкции мини и макроустройствах. Так, теперь контактов уже у них пять. А в устройстве USB 2.0 можно насчитать девять контактов. Поэтому и распайка разъемов usb в такой модели будет проходить немного по-другому. Такая же распиновка usb разъемов будет и в модификации 3.0.

Распайка будет происходить по следующей схеме: сначала проводник красного цвета, который отвечает за подачу напряжения тока, который питает. Затем следует проводник белого и зеленого окраса, задача которых передавать информацию. Потом стоит перейти к проводнику черного цвета, который принимает подачу нуля напряжения, которое подается.

В конструкции USB 3.0 провода располагаются совсем по–другому. Первые четыре из них похожи по своему разъему на устройство модели 2.0. Но, уже начиная с пятого проводника, разъемы начинают различаться. Синий, пятый, проводок передает ту информацию, которая имеет отрицательное значение. Желтый проводник передает положительную информацию.

Можно проводить распиновку устройство еще и по цветам, которые подходят для разъемов всех устройств. Преимущества таких разъемов заключается в том, что при их использовании не нужно делать перезагрузку компьютера или даже пытаться как-то вручную установить все необходимые драйвера.

Вы перепутали — на рисунке микро USB, а не мини USB.

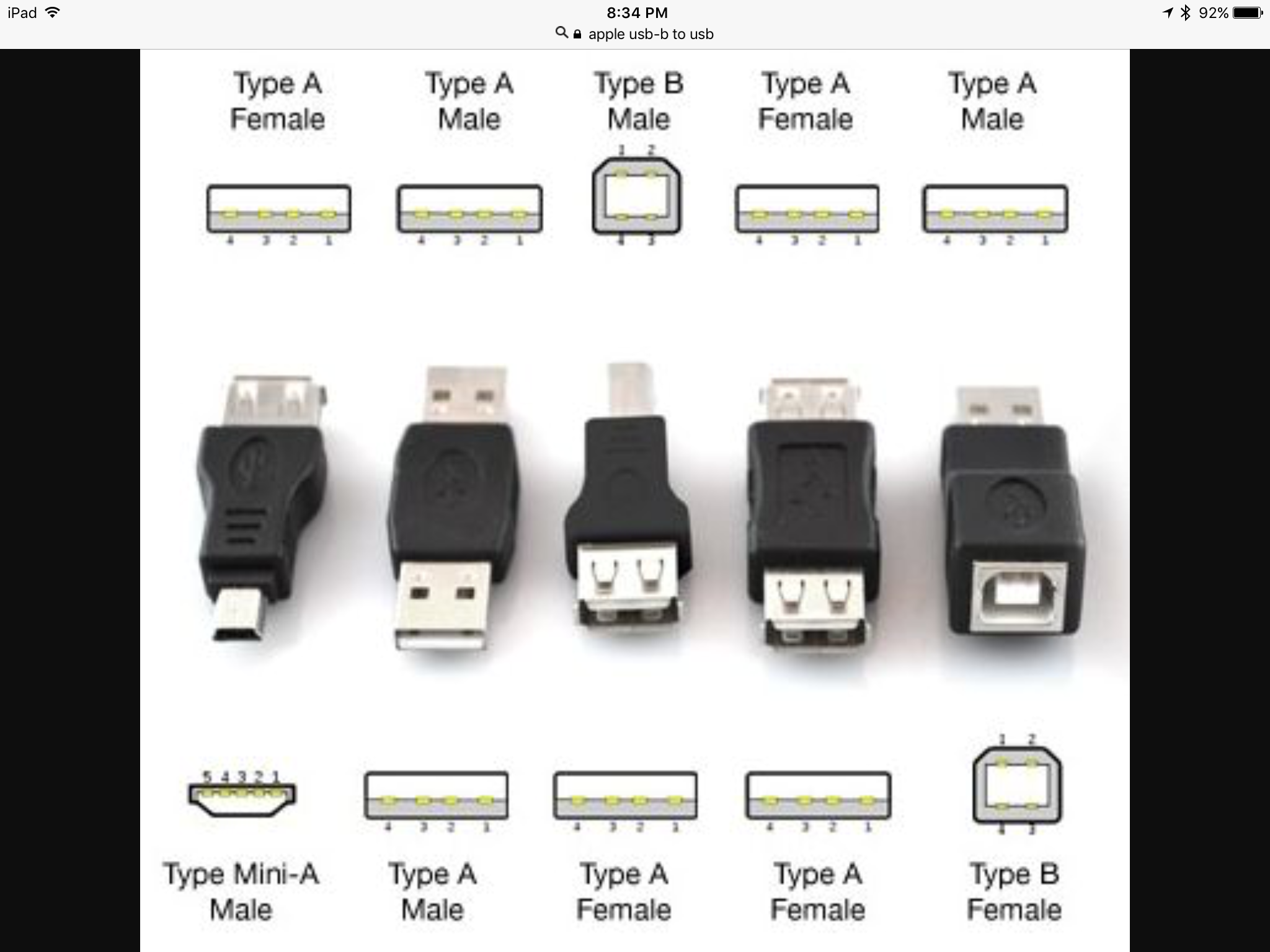

Виды разъемов USB

Аббревиатура «USB» несет сокращенное обозначение, которое в целостном виде читается как «Universal Series Bus» – универсальная последовательная шина, благодаря применению которой осуществляется высокоскоростной обмен цифровыми данными. Универсальность USB интерфейса отмечается:

• низким энергопотреблением;
• унификацией кабелей и разъемов;
• простым протоколированием обмена данных;
• высоким уровнем функциональности;
• широкой поддержкой драйверов разных устройств.

Какова же структура USB интерфейса, и какие существуют виды ЮСБ технологических разъемов в современном мире электроники? Попробуем разобраться.

Распиновка usb разъёма – расположение проводов по цветам по отношению к контактам коннектора. Неправильная распайка приведёт к выходу из строя соединяемых гаджетов.

распиновка usb разъема

Технологическая структура интерфейса USB 2.0

Разъемы, относящиеся к изделиям, входящим в группу спецификаций 1.х – 2.0 (созданные до 2001 года), подключаются на четырехжильный электрический кабель, где два проводника являются питающими и ещё два – передающими данные. Также в спецификациях 1.х – 2.0 распайка служебных ЮСБ разъемов предполагает подключение экранирующей оплётки – по сути, пятого проводника. Существующие исполнения соединителей универсальной последовательной шины отмеченных спецификаций представлены тремя вариантами:

1. Нормальный– тип «А» и «В».
2. Мини– тип «А» и «В».
3. Микро – тип «А» и «В».

Разница всех трёх видов изделий заключается в конструкторском подходе. Если нормальные разъемы предназначены для использования на стационарной технике, соединители «мини» и «микро» сделаны под применение в мобильных устройствах. Поэтому два последних вида характеризуются миниатюрным исполнением и несколько измененной формой разъема.

Таблица распиновки стандартных соединителей типа «А» и «В»

Контакт	Спецификация	Проводник кабеля	Функция
1	Питание +	Красный (оранжевый)	+ 5В
2	Данные  –	Белый (золотой)	Data –
3	Данные +	Зеленый	Data +
4	Питание –	Черный (синий)	Земля

Наряду с исполнением разъемов типа «мини-А» и «мини-В»,  а также разъемов типа «микро-А» и «микро-В», существуют модификации соединителей типа «мини-АВ» и «микро-АВ». Отличительная черта таких конструкций – исполнение распайки проводников ЮСБ на 10-пиновой контактной площадке. Однако на практике подобные соединители применяются редко.

Таблица распиновки интерфейса Micro USB и Mini USB соединителей типа «А» и «В»

Контакт	Спецификация	Проводник кабеля	Функция
1	Питание  +	Красный	+ 5В
2	Данные  –	Белый	Data  –
3	Данные  +	Зеленый	Data  +
4	Идентификатор	–	Хост – устройство
5	Питание  –	Черный	Земля

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1.х – 2.0. Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3.0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока – 900 мА против 500 мА для USB 2/0. Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

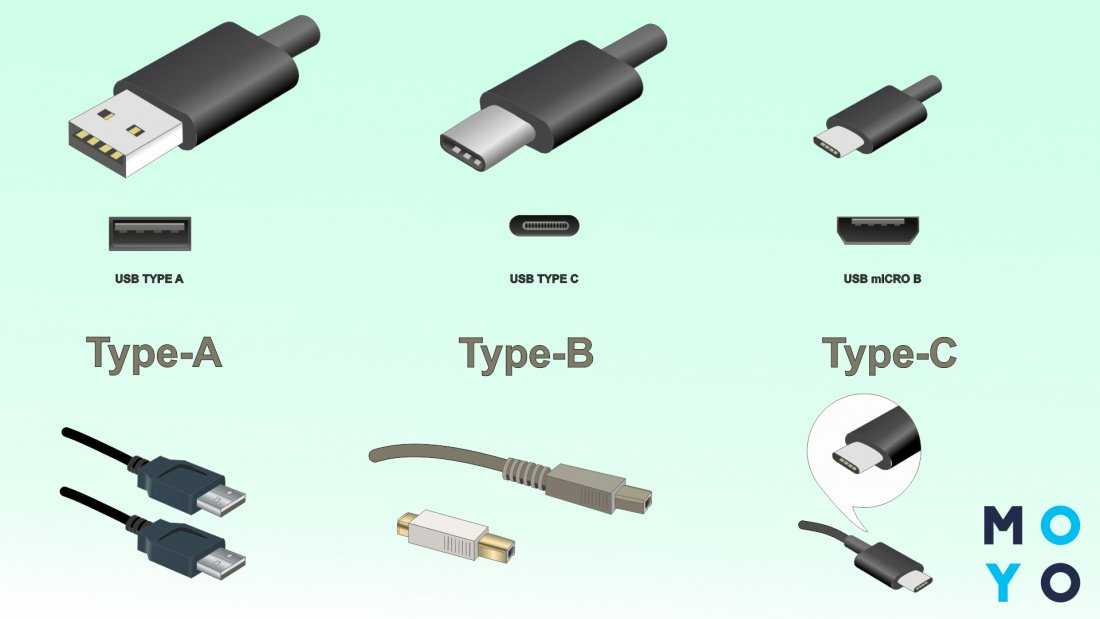

Как выглядит USB

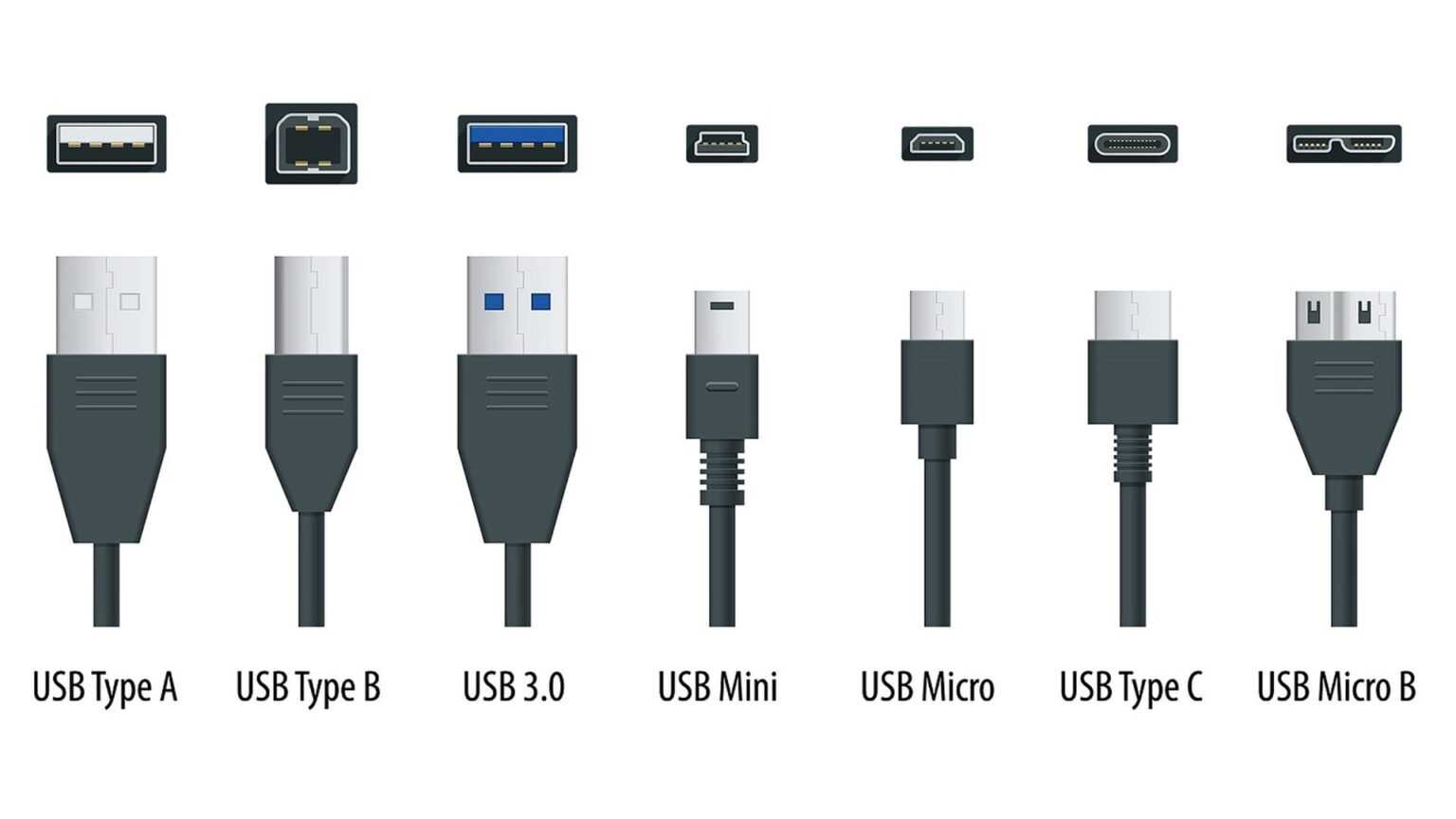

Виды разъемов USB

Шина с универсальным последовательным интерфейсом представлена тремя видами usb разъемов:

1. USB 1.0 – устаревшая шина, используемая сейчас только для передачи данных в мышах и джойстиках предыдущих версий. Низкая скорость связана с особенностями режима работы. Здесь используются Low-speed и Full-speed. Режим Low-speed обеспечивает обмен данными на скорости не более 10-1500 Кбит/с. Режим Full-speed применяется для подсоединения аудио оборудования и видео устройств.
2. USB 2.0 – широко распространен в устройствах, применяемых для хранения данных, а также подключения оборудования, воспроизводящего видео. В них задействуется еще один режим High-speed, позволивший увеличить скорость работы до 480 Мбит/с. На практике из-за конструктивных особенностей разъема этот параметр не превышает 30-35 Мбайт/с. Структура гнезда идентична штекеру предыдущей версии.
3. USB 3.0 – отличается от предыдущих версий скоростной передачей информации. Он промаркирован синим цветом на контактах штекера. Максимальная скорость обмена данными составляет 5 Гбит/с. Для питания используется повышенное количество тока до 900 мА.

Все три типа разъемов частично совмещаются между собой. При использовании шины последней версии с предыдущими аналогами снижается скорость передачи данных. USB 3.0 пригоден для зарядки большинства периферийных устройств без задействования специальных блоков.

Подключение скоростного разъема 3.0 типа В к младшему аналогу невозможно. Такие штекеры отличаются расположением контактов. Подсоединение USB 3.0 к порту версии 2.0 допускается только по типу А.

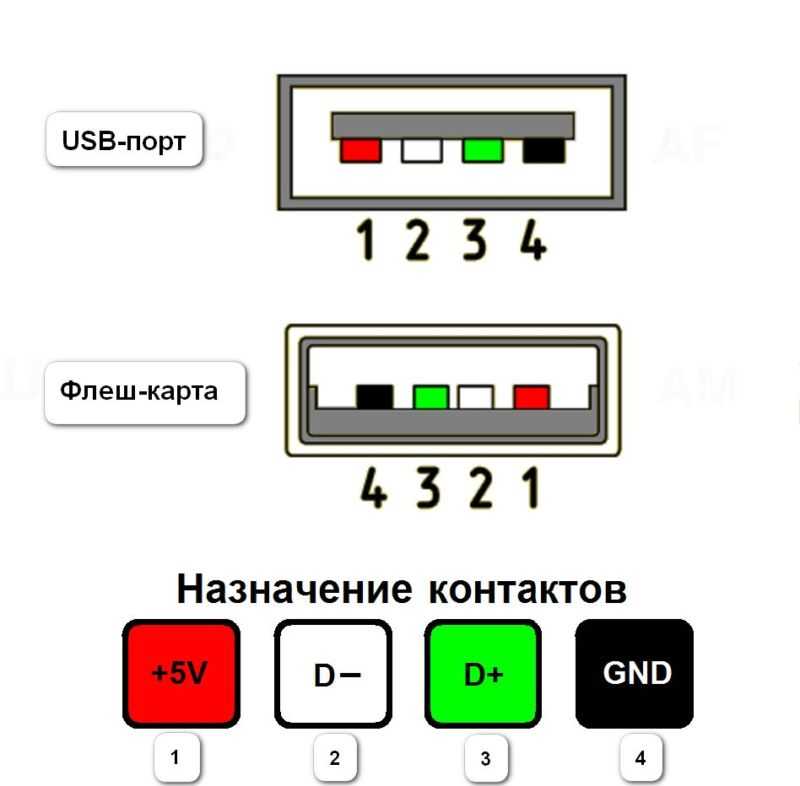

Распиновка разъема USB

Запомнить распиновку разъема USB-A просто. Если вы повернете разъем к себе и контакты будут с нижней стороны, то слева будет шина GND, далее D+, затем D−, и +5в. Нужно помнить, что в USB устройствах металлическая рамка может быть подключена к линии GND, что следует учесть при прозвонке.

Распиновка разъема USB A

Для передачи данных служат линии D+ и D−.

USB-B распиновка

Изначально разъем USB-B выглядел так:

Распиновка контактов разъема USB B 2.0

В таком виде он остался и сейчас. Встретить его можно в звуковых картах, принтерах, MIDI клавиатурах, внешних жестких дисках.

USB OTG

Стандарт USB-2.0 включал функцию OTG (On-the-Go), что предусматривает использование некоторых устройств в качестве хоста. Например, смартфона, который при подключении к компу является ведомым, а при использовании OTG может выступать как ведущий.

Для этого используют переходник OTG и через него можно подключить к смарту мышку, флешку, клавиатуру или принтер.

Роль устройства определяется кабелем: в штекере на стороне хоста замыкаются контакты 4 (ID) и 5 (Ground), на стороне периферии ID никуда не подключается. На рисунке ниже контакт ID называется «Sense».

Распиновка кабеля OTG

USB 3

На смену версии 2.0 пришла версия USB 3. Порты, кабели и устройства третьей версии можно опознать по синему цвету разъема. Физически они со стороны А, казалось бы, не изменились. Но это не так.

Главное отличие версии 3.0 в более высокой скорости передачи данных (до 4,8 Гбит/с), что достигается добавлением в кабель двух дополнительных симметричных витых пар. Одна из которых отвечает за передачу, а другая — за прием данных.

Распиновка порта USB 3.0

Принцип работы интерфейса этим нововведением не нарушен. Разработчики физически разделили принимающую и передающую линии.

В 3.0 за получение и передачу информации отвечают отдельные линии данных.

Для сохранения обратной совместимости в новой схеме есть и обычная линия данных — бело-зеленая пара D+ и D−.

При этом новые контакты расположены отдельно от старых в одном разъеме.

Теперь рассмотрим разъем со стороны В. Он был доработан и теперь имеет такой вид:

А вот гнезда В могут работать и с разъемами прежних версий.

После выхода спецификации 3.1, стандарт 3.0 был переименован в “USB 3.1 Gen 1”. А новая спецификация 3.1 со скоростью передачи до 10 Гбит/с теперь называется “USB 3.1 Gen 2”.

Type-C

Ключевым моментом обновления 3.1 стало появление разъема USB Type-C. Именно Type-C должен был заменить USB-Mini и USB-Micro, при этом обеспечивая скорость протокола USB 3.

Это самый прогрессивный разъем на сегодня, который может выполнять роль и USB A, такой разъем используется на материнских платах компьютеров.

Type-C может вставляться в устройство любой стороной. Достигается это благодаря зеркальному дублированию всех сигнальных линий, поэтому количество контактов достигает 24-х.

Распиновка порта Type C

При этом все устройства, поддерживающие такое соединение, также обязаны иметь двойной набор сигналов, потому что заранее неизвестно, какой стороной пользователь подключит разъем.

Стандарт USB 3 также предусматривает повышение зарядного напряжения выше 5 вольт, но по согласованию с устройством.

USB4

Позже, в 2019 году, был анонсирован USB4, имеющий еще больше нововведений. Помимо поддержки USB-C и Power Delivery, 4-я версия протокола будет поддерживать туннелирование Displayport и PCI Express. Это указывает на огромную скорость порта и к нему можно будет подключать монитор, а через райзеры — платы расширения.

Заявленная скорость обмена составляет 40 Гбит/с.

С таким быстродействием USB сможет конкурировать с Ethernet.

• HDR в телевидении
• Как работает OLED
• Разъемы телевизора

Настройка раскладки клавиатуры и языка

Первым делом при настройке необходимо использовать стандартную «Панель управления», в которой выбирается раздел языков и региональных стандартов. Саму панель, в зависимости от версии операционной системы, можно вызвать через основное меню «Пуск», хотя в Windows 10 сделать это достаточно проблематично. Поэтому рекомендуется использовать консоль «Выполнить», в которой просто прописывается команда control.

Рассмотрим вопросы настройки клавиатуры на основе Windows 10. После вызова раздела языка из «Панели управления» пользователь сразу же видит установленные язык и раскладки. Тут можно добавлять их или удалять. Отдельно стоит отметить новую возможность передислокации выбранного языка вверх или вниз. Это позволяет сменить переключение при выбранном режиме с одного языка на другой именно в последовательности, устанавливаемой пользователем.

Переназначение клавиш

Но и в этом случае ничего особо катастрофичного нет. Клавиши можно просто переназначить. К примеру, не работает кнопка какой-то буквы или функциональная клавиша. Для переназначения можно загрузить простейшие апплеты вроде SharpKeys или MapKeboard. В противном случае придется использовать редактор системного реестра с редактированием параметра Keyboard Layout. Процесс достаточно сложный, тем более, что сам вопрос об изменении клавиш на стандартной клавиатуре PS/2 или какой-то другой, которая кардинально отличается по раскладке, можно вынести в отдельную тему. А если взять мультимедийные или игровые клавиатуры, тут, как говорится, работы — непочатый край.

Но в целом, подвоя итог всему вышесказанному, стоит отметить, что основные настройки клавиатуры ни у кого особых сложностей вызывать не должны. Если есть какие-то проблемы, первым делом проверьте процесс ctfmon в автозагрузке (именно он отвечает за переключение языков и раскладок). В случае когда он деактивирован, и языковая панель в системном трее может не отображаться.

Захотел однажды мой товарищ реанимировать пылящийся на полке PII, для установки на него 98-й винды и последующего поиграния в олдовую Worms Armageddon. Но возникла проблема – на старом компьютере разъем для клавиатуры DIN-5
, а клавиатура имеется в наличии PS/2
. Поскольку, в интернетах мануалы по сборке переходника были какие-то корявые, решил написать свой.Можно, конечно, было решить задачу по-иному, просто подпаяв штекер DIN-5 с «хвостом» к проводу PS/2 клавиатуры, но это показалось ненадежным – вдруг клавиатура сломается. Поэтому будем делать переходник. Требуется уточнить, что клавиатуры с разъемом DIN-5 электрически и логически совместимы с клавиатурами PS/2, т.е. они используют одинаковые напряжения питания и сигналы от PS/2-ных клавиатур для компьютера ничем не отличаются от клавиатур с разъемом DIN-5. Посему задача сводится лишь к тому, чтобы все правильно собрать и припаять соответствующие контакты штекера DIN-5 (папа), который втыкается в нашу материнку, к гнезду PS/2, куда будет подключаться PS/2-я клавиатура.

Итак, требуемые компоненты

1. Прямые руки2. Паяльник или паяльная станция3. Штекер DIN-5 (папа) и соединительные провода. 4. Гнездо PS/2 (мама)

Где взять первые 2 компонента – разбирайтесь сами. Штекер DIN-5 можно взять от старой неработающей клавиатуры, также он может встретиться в магазинах музыкальных товаров. Коннекторы DIN-5 до сих пор используются для коммутации аудиооборудования. Можно также заказать штекер через Интернет, например, .

У нас был DIN-5 штекер с куском кабеля от старой клавиатуры, по слухам погибшей от рук бойца ВДВ, от удара о головную кость оного.

PS/2 разъем можно выпаять со старой материнской платы. Правда, без паяльной станции, операция выпаивания может оказаться весьма геморройной (мы так одно гнездо в процессе убили), поэтому второе гнездо было, не мудрствуя лукаво, выпилено ножовкой прямо с куском материнской платы. Была б паяльная станция – сделали бы аккуратнее. PS/2 разъем, впрочем, также можно заказать через Интернет или купить в магазине электронных товаров и запчастей.

Внешний вид коннектора и гнезда
Коннектор DIN-5:

Гнездо PS/2:

Собственно распайка

Не буду грузить вас информацией, по какой линии что идет, главное – не перепутать питание, например, с линией данных. В противном случае можно спалить материнку. Ну раз мы не спалили, значит у нас все правильно!

Виды разъемов

Интерфейс USB для подключений устройств использует разъем. Разъем представлен розеточной (гнездо) и вилочной (штекер) частью.

Кабели поставляются с одним из пяти основных видов разъемов USB:

• A,
• B,
• mini B,
• micro B,
• C.

Встречаются редко кабели с разъемом «тип А» с двух сторон. Но их использовать для соединения двух пк нельзя. Как уже сказано, при использовании интерфейса Universal Serial Bus есть главное устройство Master и до 127 устройств Slave. Соединять устройства Master (host) между собой нельзя. Они выдают +5В каждый по своей линии и может произойти авария.

Распиновка USB типа А

Разъем-USB 2.0 тип A наиболее распространенный и знакомый формат. Штекер USB-A плоский и прямоугольный, он больше, чем у других типов, и удерживается на месте исключительно за счет трения, и это позволяет очень легко подключать его и отключать.

Помимо распиновки разъемов USB, в таблице также указаны цвета проводов, используемых в кабелях.

Контакт	Цвет провода	Назначение
1	Красный	Vbus (4,75 — 5,25 В)
2	Белый	D−
3	Зеленый	D+
4	Черный	GND
Оплетка		Земля (на стороне хоста)

Контакты питания и заземления необходимо подключить к устройству перед подключением сигнальных линий. Конструктивно штекер именно так и устроен. Контакты линий данных выполнены меньшей длины, чем контакты питания (см. рис. ниже). А корпус разъема и есть «земля» и он подключается первым.

Внешний вид разъема USB типа B

Второй тип порта, известный как тип B, часто использовался для небольших периферийных устройств в версии 2.0.

Штекер USB-2.0 тип B имеет почти квадратную форму, но имеет небольшой скос на углах, на верхних концах разъема.

Подобно разъему «USB-A» штекер типа B использует трение, чтобы удержаться на месте.

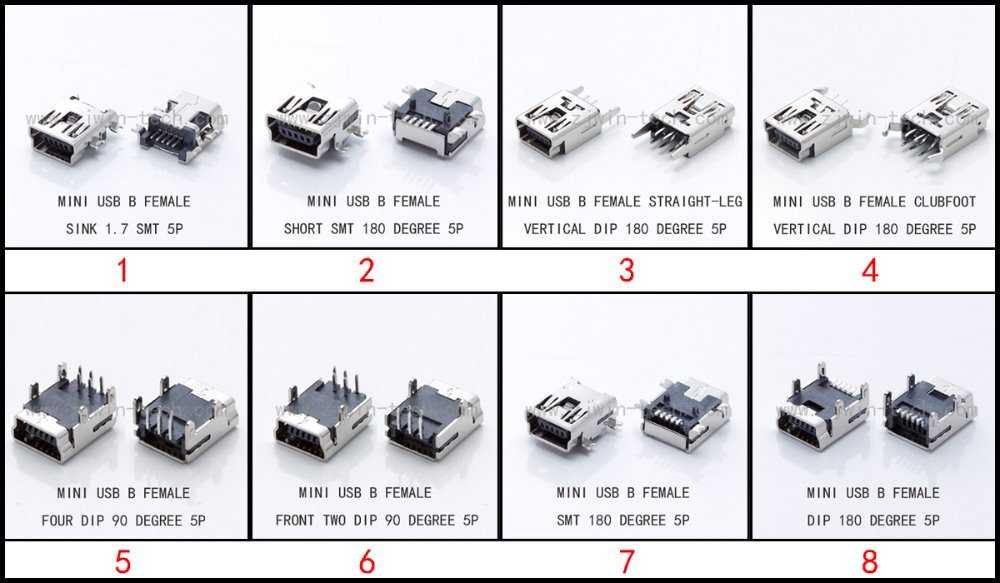

Mini и Micro порты

Разъем USB Mini используется во многих камерах и мобильных телефонах, где пространство ограничено. Доступны две версии: mini-A и mini-B.

Контакты мини usb

Эти мини-разъемы, как Mini-A, так и Mini-B, обеспечивают очень компактные возможности подключения, а также могут служить надежным соединительным элементом. Штекеры Mini-A и Mini-B имеют размер примерно 3 на 7 мм.

С уменьшением размеров девайсов было разработано решение для разъемов еще меньшего размера.

Так появился USB-micro, снова доступны версии Micro-A и Micro-B.

Порт Micro принят во многих организациях в качестве стандарта. Open Mobile Terminal Platform, OMTP, одобрила Micro-USB в качестве стандартного разъема для данных и питания на мобильном устройстве.

Также Международный союз электросвязи, ITU, объявил, что он применил micro-USB для своего универсального решения для зарядки, тем самым позволяет всем зарядным устройствам использовать один и тот же разъем и стандартизовать одно зарядное устройство, которое можно использовать для нескольких типов оборудования, например, телефонов от разных производителей.

Распиновка Mini и Micro немного отличаются: стандартный USB использует 4 контакта, а Mini и Micro используют 5 контактов в разъеме. Дополнительный штифт используется как индикатор наличия подключенного устройства.

Стандартный микроразъем доступен только до стандарта USB второго поколения.

Микро-разъем входит в стандартную комплектацию большинства мобильных телефонов и многих других портативных устройств, хотя разъемы USB-C вытесняют их в устройствах новейшего поколения.

Самый распространенный вид кабеля — от “USB micro-B” до стандартного “USB-A”, который обычно используется в мобильных зарядных устройствах.

Распиновка usb-micro 2.0

Контакт	Цвет провода	Назначение
1	Красный	Vbus 5В
2	Белый	D−
3	Зеленый	D+
4	n/a	USB OTG ID
5	Черный	GND

Распиновка мини и микро с контактами 3+2

Стандартный микро штекер имеет пять контактов в более старых поколениях и десять контактов в поколении 3.0.

Сравнение usb-micro 2 и usb-micro-3

Распиновка микро USB 3 тип В

Меняем штекер micro USB на зарядном устройстве

Здравствуйте уважаемые читатели сайта sesaga.ru. Сегодня я расскажу Вам, как можно заменить неисправный штекер разъема micro USB зарядного устройства для телефона или планшетного компьютера.

Когда выходит из строя штекер зарядного устройства, первая мысль, возникающая у пользователя — это купить новое. Но, как правило, для конкретной модели телефона или планшетника практически невозможно найти родное зарядное устройство. Вот и приходится заряжать через компьютер или покупать универсальный китайский аппарат для зарядки.

А ведь если разобраться, зарядка то целая. У нее неисправен всего лишь штекер, а все остальное рабочее. И если мы заменим этот штекер, то аппарат снова будет заряжать. Поэтому идем в магазин, где продают компьютеры и комплектующие, и покупаем обычный шнур USB – micro USB.

Отрезаем штекера micro USB от зарядного устройства и от купленного шнура. При этом на штекерах оставляем хвостики: от зарядного устройства 5 — 10 сантиметров, а от USB шнура 10 — 15 сантиметров.

Теперь снимаем изоляцию с конца шнура зарядного устройства.От края отступаем 2 — 3 сантиметра и делаем круговой надрез внешней изоляции. Старайтесь делать нажим такой силы, чтобы не порезать изоляцию внутренних жил, находящихся под внешней изоляцией.

Затем от кругового надреза делаем продольный (вдоль шнура). Здесь также следим за силой нажима.

Теперь раскрываем продольный надрез и снимаем внешний слой изоляции. Перед Вами будут две жилки: одна красного (+), а другая черного (-) цветов.

Таким способом снимаем изоляцию и с хвоста нового штекера.Когда его разделаете, то увидите 4 разноцветных жилки, экран из фольги и медную оплетку. Здесь также, как и со шнуром зарядного устройства, нам нужны только две жилы: одна красного, а другая черного цветов. Все остальное отрезаем.

Жилы делаем разной длины, чтобы соединения получились на разных уровнях. Это предотвратит от замыкания, если плохо заизолировано соединение, и не будет бугра, когда наложите внешнюю изоляцию.

Теперь получившиеся выводы соединяем между собой и изолируем. У меня была термоусадочная трубка (термоусадка), и чтобы все было эстетично, я изолировал ей, а если такой трубки нет, то изолируем изолентой или скотчем.Еще я рекомендую Вам оба соединения запаять, потому что так будет надежнее. Хотя на первое время можно оставить и без пайки.

Аккуратно загибаем оголенные места соединения вдоль провода, и закрываем их термоусадочной трубкой.

Подносим к термоусадке зажигалку или жало паяльника и равномерно прогреваем. При этом трубка будет постепенно усаживаться (сжиматься) и закроет собой место пайки или скрутки. Здесь главное не перестараться с прогревом, поэтому источник нагрева подносим постепенно. Вот примерно так, как на картинке ниже, у Вас должно получиться.

Осталось общее место соединения закрыть термоусадочной трубкой, предварительно надетой на основной кабель, и также равномерно прогреть, добиваясь усадки. Если трубки нет, красиво наматываем изоленту.

Теперь у Вас не должно быть проблем с заменой штекера micro USB, если возникнет такая ситуация. А если произойдет порыв жил шнура внутри или возле хвостовика зарядного устройства, то Вам поможет статья о ремонте шнура зарядного устройства.Удачи!

sesaga.ru

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

Распайка разъема микро USB v 2.0

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы  четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса

Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее

Разводка разъема микроUSB для версии 3.0

Разводка разъема микроUSB для версии 3.0

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

• 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
• 8 – масса для высокоскоростных информационных каналов.
• 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями — USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 — это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы — High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме — 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом — металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B — пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ — тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Распиновка разъемов типа USB.

• первый провод (красный цвет), на него подается напряжение питания постоянного тока +5 В;
• второй контакт (белый цвет), его используют для передачи информации (D-);
• третий провод (зеленый цвет), он также предназначен для передачи информации (D+);
• четвертый контакт (черный цвет), на него подается ноль напряжения питания, еще его называют общим проводом.

• Первые четыре контакта полностью совпадают со стандартом 2.0, так что идем далее.
• Пятый контакт (синего цвета) используют для передачи информации со знаком минус USB3 (StdA_SSTX).
• Шестой вывод – аналогично пятому контакту, но со знаком плюс (желтый цвет).
• Седьмой – дополнительное заземление.
• Восьмой контакт (фиолетовый цвет) предназначен для приема данных USB3 (StdA_SSRX) со знаком минус.
• И, наконец, последний девятый (оранжевый цвет) — то же что и седьмой вывод, только со знаком плюс.

Распиновка USB типа микро:

• первый контакт (красного цвета) предназначен для подачи напряжения питания + 5 В;
• второй и третий провода (белого и зеленого цветов) используются для передачи данных;
• четвертый контакт сиреневого цвета в коннекторах типа В не задействован, а в разъемах типа А он замыкается на общий провод для поддержки OTG-функции
• последний, пятый, контакт (черного цвета) – нуль напряжения питания.

Компьютерные технологии охватили весь мир и, наверное, нет такого человека, который бы не умел пользоваться компьютером. Но конечно же, интересует людей не только сам компьютер, но и все дополнительные элементы, которые меняют, ускоряют и преобразуют работу такой компьютерной техники.

Так, в последнее время большой популярностью пользуются универсальные USB шины, которые являются интерфейсом компьютера. Их изобрели в двадцатом веке, но разрабатывать стали лишь только через три года. И тогда появилась новая модель USB, которая в отличие от первой работала намного лучше. Например, скорость ее работы была увеличена в сорок раз. И зарядка поэтому держалась дольше.

Но через некоторое время разработчики такого интерфейса компьютера, как USB, все равно имел маленькую скорость для того, чтобы использовать внешние жесткие диски и другие устройства, скорость которых была намного большая. Поэтому создателям USB пришлось изменить устройство так, что получилась новая модель. Теперь скорость третьего типа USB стала быстрей в десять раз. Конечно же, это отразилось и на зарядке.

Кабель USB состоит из четырех проводников, выполненных из меди. Это два проводника, предназначенных для питания, а еще остальные проводники в витой паре. В этот комплект еще входит и заземленная оплетка.

Кабели USB имеют разные физические наконечники. Это зависит от того, к какому устройству оно подключаются. Существуют подключения к самому устройству и к хосту. Причем USB может быть с кабелем, так и без него. Возможен и такой вариант: кабель встраивается в само устройство. Кабель необходим для того, чтобы формировать интерфейс между устройством и хостом.

Рассмотрим теперь немного хост. В его качестве выступает специальный контролер, который запрограммирован и управляем. Его задача: обеспечивать деятельность интерфейса. Кстати, контролер чаще всего можно найти в микросхеме. Для соединения контролера с другими устройствами необходим концентратор.

А вот чтобы уже подключить внешние устройства к концентратору, используются порты, на конце которых и находятся разъемы. Кабели помогают USB устройствам подключаться к разъемам. Питание устройства может быть разным: от шины или внешний какой-то источник питания.

Для начала запуска достаточно всего лишь несколько минут и можно включаться в работу. Сначала сигнал о начале работы поступает на кабельный концентратор, который и сообщает дальше, что оборудование к работе готово.

Но стоит помнить одно правило. Всегда, когда начинаете выполнять распиновку устройства, сначала определите то, какова распиновка на вашем кабеле. Разъем юсб помогать подсоединить все внешние устройства к вашему компьютеру. Этот современный способ подключения заменяет все те способы, которые были ранее. Такой разъем дает дополнительные возможности: при работе компьютерного оборудования любые устройства могут быть подключены и сразу включаться в работу. Может он влиять и на работу зарядки.
