Способы и точность определения площадей земельных участков ( реферат , курсовая , диплом , контрольная )
Определение площадей земельных участков является одним из важнейших видов геодезических работ для целей земельного кадастра.
В зависимости от хозяйственной значимости земельных участков, наличия планово-топографического материала, топографических условий местности и требуемой точности применяют различные способы определения площадей.
- 1. Аналитический, когда площадь вычисляется по результатам измерений линий на местности, по результатам измерений линий и углов на местности или по их функциям (координатам вершин фигур).
- 2. Графический, когда площадь вычисляется по результатам измерений линий или координат на плане (карте).
- 3. Механический, когда площадь определяется по плану с помощью специальных приборов (планиметров) или приспособлений (палеток). Иногда эти способы применяют комбинированно, например, часть линейных величин для вычисления площади определяют по плану, а часть берут из результатов измерений на местности.
Площади можно также определить на ЭВМ по цифровой модели местности по специальной программе.
При аналитическом способе определения площадей применяются формулы геометрии, тригонометрии и аналитической геометрии. При определении площадей небольших участков (для учета площадей, занятых строениями, усадьбами, площадей вспашки, посева) участки разбиваются на простейшие геометрические фигуры, преимущественно треугольники, прямоугольники, реже трапеции. В этом случае площади участков определяются как суммы площадей отдельных фигур, вычисляемых по линейным элементам — высотам и основаниям.
Если по границам участка выполнены геодезические измерения, то площадь всего участка или его части можно вычислить по формулам, приведенным применительно к следующим фигурам участков Треугольник. Площадь треугольника определяется по сторонам l1 и l2, углу в2, заключенному между ними, по формуле.
При наличии координат вершин полигона площади треугольника и четырехугольника удобно вычислять соответственно по формулам:
P = ,.
P = .
Если полигон имеет более четырех углов, то площадь его быстрее и с хорошим контролем можно получить по координатам Хi и Yi его вершин или по приращениям координат? Xi и? Yi после увязки полигона.
Координаты вершин полигона для определения площади участка как в государственной так и в местной системах могут быть получены любым из известных геодезических способов: триангуляционными или линейно-угловыми построениями; проложенном полигонометрических или теодолитных ходов; угловыми, линейными и полярными засечками; спутниковыми приемниками для определения местоположения и т. д.
Землеустройство – это система государственных мероприятий по осуществлению земельного законодательства, направленного на организацию полного и рационального использования земли и средств производства, неразрывно связанных с землей, в целях повышения эффективности общественного производства.Все многообразие землеустроительных действий можно свести к двум направлениям, определяющим цели, задачи и конечные результаты землеустройства.
Введение31Подготовительные работы52Составление и оформление плана землепользования83Вычисление площади землепользования аналитическим способом94Вычисление площади землепользования графическим способом115Вычисление площади землепользования по способу Савича126Вычисление площади землепользования по секциям157Вычисление площади землепользования по контурам168Экспликация земель179Вычисление исходных данных для перенесения проекта в натуру1810Изготовление рабочего чертежа
Как найти площать местности
План местности разбит на клетки. Каждая клетка обозначает квадрат 10 м × 10 м. Найдите площадь участка, изображённого на плане. Ответ дайте в м 2 .
Участок, изображенный на плане, представляет собой ромб. Площадь ромба равна половине произведения диагоналей. Таким образом, площадь участка равна
План местности разбит на клетки. Каждая клетка обозначает квадрат 10 × 10 м. Найдите площадь участка, изображённого на плане. Ответ дайте в м 2 .
Участок, изображенный на плане, представляет собой трапецию. Площадь трапеции равна произведению полусуммы оснований на высоту. Таким образом, площадь участка равна:
Аналоги к заданию № 506803: 507544 512436 520724 Все
План местности разбит на клетки. Каждая клетка обозначает квадрат 1м × 1м. Найдите площадь участка, выделенного на плане. Ответ дайте в квадратных метрах.
Участок, изображенный на плане, представляет собой ромб. Площадь ромба равна половине произведения диагоналей. Таким образом, площадь участка равна
План местности разбит на клетки. Каждая клетка обозначает квадрат 1м × 1м. Найдите площадь участка, выделенного на плане. Ответ дайте в квадратных метрах.
Участок, изображенный на плане, представляет собой прямоугольник, площадь которого равна произведению длин его сторон. Таким образом, площадь участка: 3 · 4 − 1= 11.
План местности разбит на клетки. Каждая клетка обозначает квадрат 1 м × 1 м. Найдите площадь участка, изображённого на плане. Ответ дайте в квадратных метрах.
Участок, изображенный на плане, представляет собой прямоугольник, площадь которого равна произведению длин его сторон. Таким образом, площадь участка: 3 · 3 − 1= 8.
Аналоги к заданию № 509793: 509966 Все
План местности разбит на клетки. Каждая клетка обозначает квадрат 1 м × 1 м. Найдите площадь участка, выделенного на плане. Ответ дайте в квадратных метрах.
Участок, изображенный на плане, представляет собой прямоугольник, площадь которого равна произведению длин его сторон. Таким образом, площадь участка: 3 · 4 − 2= 10.
План местности разбит на клетки. Каждая клетка обозначает квадрат 1 м × 1 м. Найдите площадь участка, выделенного на плане. Ответ дайте в квадратных метрах.
Участок, изображенный на плане, представляет собой трапецию, площадь которой равна произведению полусуммы оснований на высоту. Таким образом, площадь участка:
Аналоги к заданию № 506803: 507544 512436 520724 Все
Источник
Обмер полей. Измерение площади поля в Украине
Об услуге
Точно распределить производственные ресурсы предприятия перед началом сезона полевых работ — достаточно сложная задача. Как правило, предприятия планируют севооборот и технологию производства, рассчитывают плановые потребности в ТМЦ, бюджеты. Но не всегда есть точная и актуальная информация о площади и границах полей, на основании которых бюджеты, собственно, планируются. Данная информация очень быстро теряет актуальность с учетом изменений в земельном банке, изменений контуров посевов из сезона в сезон.
Во избежание неправильных расчетов бюджета проводятся обмеры полей. Данная операция осуществляется с помощью современных технологий — спутниковых данных, дронов, курсоуказателей или с обычными приборами GPS, на основании которых формируются контуры и площади полей, детальные ортофотопланы, возможно, матрицы рельефа. Как провести обмер полей – зависит от задачи, которую нужно решить.
Что мы делаем
|
|
|
|
|
(опционально историческая карта продуктивности) |
|
|
| 1 м | 10 см | 50 см | |
|
до 2000 га |
до 3000 га |
до 1000 га |
|
| 3 дня | 2 дня | 1 день | |
|
|
||
|
|
|
|
| 20 грн/га | 25 грн/га | 15 грн/га | |
| Заказать | Заказать | Заказать |
* один экипаж SmartFarming в зависимости от типа оборудования
Что это дает Клиенту
-
Оптимизация бюджетов за счет точного определения количества минеральных удобрений, семян, средств защиты растений и ГСМ, необходимых для выполнения технологических операций
-
Базовые данные для систем точного земледелия, спутникового и GPS-мониторинга, службы диспетчеризации
-
Точная информация о площади полей в обработке и технических потерь для оптимизации земельного банка
В зависимости от задачи, данную услугу заказывают:
-
Крупные агропроизводители в целях инвентаризации земельного банка
-
Инвесторы в сельскохозяйственный бизнес с целью проведения due diligence
-
Банки и страховые компании для получения объективной информации по объекту
|
|||
| Скачать | Скачать | Скачать | |
|
|
||
| от 12 EUR/км2 | 4 999 USD | 1 612 EUR | |
| Заказать | Заказать | Заказать |
Лабораторная работа № 4: Прямые и косвенные измерения длины и площадей разных фигур.
Обращаем Ваше внимание, что в соответствии с Федеральным законом N 273-ФЗ «Об образовании в Российской Федерации» в организациях, осуществляющих образовательную деятельность, организовывается обучение и воспитание обучающихся с ОВЗ как совместно с другими обучающимися, так и в отдельных классах или группах. Развитие управляющих функций мозга ребёнка: полезные советы и упражнения для педагогов
Развитие управляющих функций мозга ребёнка: полезные советы и упражнения для педагогов
Сертификат и скидка на обучение каждому участнику
Лабораторная работа №4.
Прямые и косвенные измерения длины и площадей разных фигур.
Цель: научиться осуществлять прямые и косвенные измерения площадей разных фигур, определять погрешность прямых и косвенных измерений.
Оборудование: ученическая линейка длиной 20-30см с миллиметровыми делениями; листы бумаги в форме прямоугольника, круга.
Краткие теоретические сведения:
Измерение физической величины – нахождение значения физической величины исследовательским путем с помощью специальных технических средств (средств измерения).
Косвенное измерение – измерение, проведенное косвенным методом, при котором искомое значение физической величины определяют на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной.
В данной работе мы упрощенно будем считать, что самая большая погрешность результата измерения равняется цене одного деления шкалы.
Пример цена деления линейки – 1 мм/дел. Тогда самая большая погрешность измерения длины тела составит тоже 1 мм. Причины ее возникновения – неточность сравнения тела с мерой (делениями на шкале линейки), неточность самой меры (погрешность изготовления шкалы, искривление линейки и т.п. ).
Образец записи результата измерения с учетом самой большой погрешности: l = 18,7 см ± 1 мм или l = 18,7 см ± 0,1 см.
В этих равенствах число 18,7 см – это измеренное значение длины тела. После знака » плюс-минус» мы видим 1 мм или 0,1 см. Это – самая большая погрешность результата измерения. Знак » плюс-минус» символизирует границы, в которых заключено истинное значение длины.
Проиллюстрируем сказанное с помощью числовой прямой. Знак «плюс-минус» показывает, что к 18,7 см сначала нужно добавить 1 мм (получим 18,8 см), а потом нужно отнять 1 мм (получим 18,6 см). Эти числа отметим синими точками на числовой прямой.
Итак, синим цветом отмечены границы интервала, внутри которого находится истинное значение длины. Результат измерений можно предоставить в виде двойного неравенства:
Заметим, что это истинное значение при любом методе всегда остается неизвестным. Мы можем лишь сказать, что длина больше 18,6 см, но меньше 18,8 см.
Прямые измерения длины.
Провести измерение сторон прямоугольника, диаметра круга.
По результатам измерений заполнить таблицу:
Построение профиля рельефа местности по карте
Земная поверхность имеет сложный рельеф. Это переплетение объемных форм, которые отличаются друг от друга многими характеристиками: внешними контурами, величинами, высотой, направленностью по отношению к сторонам света, к плоскости горизонта и другими особенностями.
Профиль представляет собой чертеж, изображающий местность, разрезанную вертикальной плоскостью по определенно-заданной линии. Для профиля характерны:
Горизонтальная ось служит для отображения расстояния.
Вертикальная ось отражает высоты и глубины земной поверхности.
- На карте проводится линия АВ (профильная).
- К карте прикладывается расчерченный бумажный лист.
- На лист переносятся места, где пересекаются горизонтали (линии, соединяющие точки с одинаковой абсолютной высотой) и профильные линии.
- При переносе по краю бумаги делаются короткие черточки в соответствии с выходом горизонталей. На расчерченном листе слева подписываются высоты в соответствии с высотами отмеченных горизонталей.
- Промежутки между обводкой условно означают высоту.
- Опускаются перпендикуляры от обозначенных черточек (выходов горизонталей) до пересечения с указанными параллельными линиями.
- На листе помечаются образовавшиеся пункты пересечения.
Следующий этап содержит объединение плавной кривой этих пунктов, точек пересечения. Так получается на бумаге профиль местности, в котором обозначен обобщенный геометрический вид конкретной земной поверхности.
Рекомендуется пользоваться линейкой, внимательно отслеживать точки, проставленные на листе.
Изображение на картах сложных сплетенных земных рельефов требует серьезного подхода и специальных знаний относительно условностей, без которых нет картографии.
Источник
Лабораторная работа 3. Измерение площади поверхности тел
Цель работы: научиться различным приемам измерения площади поверхности тел.

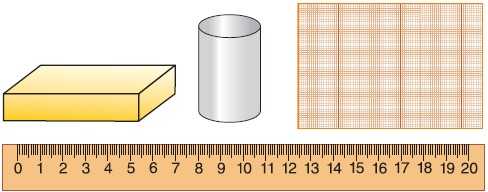

Оборудование: прямоугольный брусок, цилиндр, линейка, бумага с миллиметровыми делениями (рис. 59).
Ответьте на вопросы.
- В каких единицах в СИ измеряется площадь?
- Переведите:
2 м 2 = . дм 2 = . см 2 = . мм 2 ; 200 мм 2 = . см 2 = . дм 2 = . м 2 .
Ход работы:
- Измерьте длину и ширину одной из трех граней прямоугольного бруска (рис. 60). Вычислите и занесите в таблицу площадь этой грани.

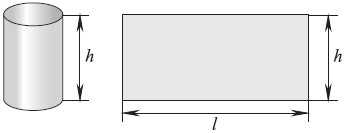

Длину l окружности основания цилиндра определите, прокатывая цилиндр вдоль линейки (рис. 62).
Рис. 62Вычислите площадь S1 боковой поверхности цилиндра и занесите результат в таблицу.
Определите площадь основания металлического цилиндра с помощью бумаги в клетку (рис. 63). Размеры клетки 0,5 х 0,5 см. Результаты измерений и вычислений занесите в таблицу.
Контрольные вопросы
- Прямыми или косвенными были измерения площади грани бруска, боковой поверхности и основания цилиндра в данной работе?
- Как изменилась бы точность измерения площади основания цилиндра, если бы вместо бумаги в клетку вы использовали миллиметровую бумагу? Почему?
- Предложите наиболее быстрый и точный вариант измерения площади верхней поверхности бруска (рис. 64). Измерьте эту площадь. (Все данные на рисунке приведены в миллиметрах.)
1. Аналитический способ определения площадей
Цель ознакомиться и получить навык определения площадей аналитическим способом.
Вычисление площади этим способом производится по формулам геометрии, тригонометрии и аналитической геометрии. Исходными данными для вычисления служат измеренные в натуре углы или их функции — координаты.
Если участок представляет собой простейшую геометрическую фигуру (треугольник, трапецию и др.), то площадь его вычисляют по общеизвестным формулам геометрии или тригонометрии . Площади многоугольников вычисляют обычно по координатам вершин (рисунок 1).
определение площадь земельный участок
Рисунок 1 — Вычисление площади многоугольника по координатам
Площадь замкнутого контура () в этом случае определяется по формулам :
, (1)
(2)
где i — это порядковый номер вершин контура от 1 до n; n — число вершин полигона; x, y — координаты вершин контура.
При подстановке i = 1 получим в первой формуле x0 — x2, а второй y2 — y0, где вместо x0 и y0необходимо подставить xn и yn; если при подстановке i = n получим в первой формуле xn-1 — xn+1, во второй yn+1 — yn-1, где вместо xn+1, yn+1 необходимо подставить x1 и y1 (так как нулевая точка предшествует первой, а в данном случае первой вершине предшествует вершина n; точка n + 1следует за точкой n, а в данном случае за вершиной n следует первая вершина) . Вычисление площади производиться для контроля по обеим формулам.
9 стр., 4038 слов
Измерение объектов трассологической экспертизы
… основы трасологической экспертизы и ее методов Главными принципами, положенными в основу трасологического учения … определение цели моделирования, изучение моделируемого объекта, выделение подлежащих моделированию признаков, выбор способа … данных, полученных в результате измерения признаков или их оценки … являющиеся основным объектом трасологического исследования, возникают при контакте двух объектов. …
Пример расчета площади при помощи аналитического способа. В соответствие с рисунком 1 прямоугольные координаты каждой вершины замкнутого полигона.
Разности координат xi-1 — xi+1 и yi+1 — yi-1 с соответствующим знаком запишем в графы 3 и 4. Например, для вершины 1 разность будет складываться из координаты последующей вершины 2 (Х2 = 209,43) и координаты предыдущей вершины 6 (Х6 = 209,43).
Результат перемножения соответственно граф 2 и 3, а также 1 и 4 запишем в графы 5 и 6.
Таким образом, площадь участка составляет 0998 м2 или 14,1 га. Вычисление разностей координат контролируется тем, что алгебраическая сумма, как разностей координат X, так и разностей координат Y должна равняться нулю, либо при составлении разностей каждая координата входит как со знаком плюс, так и со знаком минус. Совпадение сумм произведений в обоих случаях указывает на отсутствие ошибок вычислений.
Сумма произведений соответствует удвоенной площади полигона в квадратных метрах, так как координаты даны в метрах.
Точность аналитического способа 1/1000. При определении площади этим способом на точность влияют только погрешности измерений на местности.
Список используемой литературы:
- Свода правил СП 11-104-97 «Инженерные изыскания для строительства» от 14.10.1997г.
- СНиП 11-02-97 Инженерно-геодезические изыскания для Строительства. Госстрой России. – Москва: ПНИИИС Госстроя России, 1997 – 77с.
- СНиП 11-02-96. Инженерные изыскания для строительства. Основные положения. Минстрой России. — Москва: 1997.
- Методические указания по выполнению геодезических работ при межевание земельных участков, М. Росземкадастр. 2019г.
- Основные положения об опорной межевой сети. Росземкадастр. Москва 2018г.
- Боголюбов С.А. «Земельное право», «Проспект», Москва 2007г.
- Варламов, Анатолий Александрович. Кадастровая деятельность : учебник / А. А. Варламов, С. А. Гальченко, Е. И. Аврунев. — Москва: Форум Инфра-М, 2019. — 256 с.: ил. — Высшее образование. Бакалавриат. — Библиогр.: с. 251-252. — ISBN 978-5-00091-032-0. — ISBN 978-5-16-010684-http://edu.dvgups.ruMETDOCITSIZISKSPECK_GEODMETODNIKITINUP.HTM#_Toc35743484
- Маслов А.В., Гордеев А. В., Батраков Ю.Г. Геодезия. – М.:Колосс, 2018. — 598 с.: ил. – (Учебник для студентов высш. учеб. заведений). ISBN 5—9532—0318—7
- Захаров А. И. «Геодезические приборы» — Москва «Недра», 2017.
- Михелев. Д.Ш. «Инженерная геодезия».- М.: Академия, 2017.
5
База знаний
Построение профилей по картам необходимо при разнообразных исследованиях природных условий территории, для решения научных и практических задач. Профиль — изображение разреза местности вертикальной плоскостью по заданному направлению. Он дает наглядное представление о строении рельефа земной поверхности по избранной линии. Специальными обозначениями на профиле могут быть показаны геологическое строение, почвенный покров, растительность и другие элементы, что способствует выявлению закономерностей размещения и взаимосвязей между компонентами природной среды.
По заданной линии, прочерченной на карте, определяют максимальную и минимальную отметки точек и превышение между ними (высоту профиля). Выбирают масштабы профиля: горизонтальный, часто равный масштабу карты, и вертикальный — в кратное количество раз крупнее (5—10 и более раз) —для лучшего отражения особенностей рельефа. Вычертив две взаимно перпендикулярные координатные оси, в начальной точке на горизонтальной оси подписывают отметку горизонтали, лежащей несколько ниже самой низкой точки профиля. По вертикальной оси откладывают отрезки, равные высоте сечения в избранном вертикальном масштабе, и подписывают высоты горизонталей.
На горизонтальную ось последовательно переносят с карты расстояния от начальной точки профиля до горизонталей, пересекающих линию профиля, и из полученных точек восстанавливают перпендикуляры, длины которых соответствуют отметкам горизонталей на карте и на вертикальной оси. Концы перпендикуляров соединяют плавной кривой. Над линией профиля указывают его азимут, снятый с карты, название начальной и конечной точек профиля, его масштабы (рис. 39).

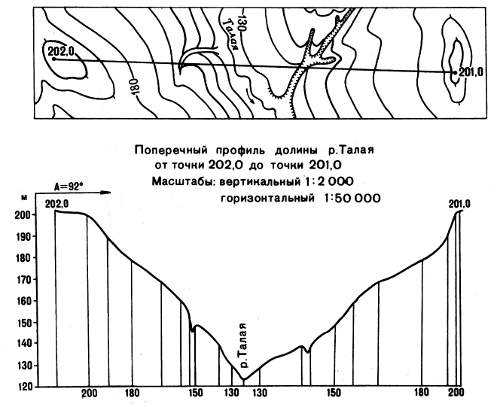

Рис. 39. Построение профиля по заданному направлению на основе горизонталей карты
С помощью построения профилей определяют поля невидимости, т.е. закрытые участки местности, непросматриваемые с пунктов наблюдения. На карте из точки наблюдения по направлению возможных препятствий проводят прямые линии и строят по ним соответствующие профили.
На каждом профиле из точки наблюдения (с учетом ее высоты над земной поверхностью) прочерчивают прямую, касательную к верхней части первого препятствия, до встречи с линией профиля. Касательные отсекают на профилях видимые и невидимые от точки наблюдения участки.
Их границы переносят на соответствующие линии профилей на карте и, соединяя аналогичные точки, получают на карте участки, невидимые от точки наблюдения, выделяя их закрашиванием или штриховкой (рис. 40).
Рис. 40. Определение полей невидимости построением профилей
Источник
Заключение
Изучение зарубежного опыта показало, что пользователи кадастровой информации хотели бы получать гораздо больше услуг, чем им предлагают действующие в настоящее время системы. Велик спрос на пространственные (картографические) данные, причем это касается не только данных о границах между участками, но и топографических данных, представленных в форме карт или ортофотоснимков. Желательно также, чтобы данные о разрешенных видах использования земель и соответствующих ограничениях были представлены в виде пространственных объектов и имели связь с существующими земельными участками и другими единицами недвижимости. При этом с точки зрения пользователей кадастровой информации такими единицами недвижимости могут быть довольно разнообразные объекты. Также часто бывает так, что единицы недвижимости, подлежащие налогообложению, не соответствуют определению, данному недвижимому имуществу в кадастре. По сложившейся на протяжении многих лет традиции элементы дорогостоящей городской инфраструктуры (метро, железные дороги, мосты и т. п.) не являются объектами кадастрового учета. В свою очередь фрагменты сельскохозяйственных земельных участков, обладающие минимальной стоимостью, учитываются в кадастре большинства стран.
13 стр., 6369 слов
Оценка рыночной стоимости имущества и недвижимости предприятия
… оценки недвижимости необходимо использовать три основных метода: затратный, доходный и сравнительный подходы. Эти методы рассмотрены в данной курсовой работе. Затратный подход оценка недвижимость имущество … в том, что недвижимое имущество играет особую роль … характеристики: число поврежденных участков, определение размеров повреждения (дефекта) … к ВС единицы измерения равен 1,0. Строительный …
С учетом существующего положения в области земельного кадастра в нашей стране целесообразно использовать структурированный кадастровый номер земельного участка и объекта недвижимости в качестве уникального идентификатора, при этом логично объединить земельный кадастр и реестр недвижимости в единую систему, как это сделано в большинстве развитых стран. Для этого, прежде всего, должна быть обеспечена правовая и материально-техническая база, а также решены методологические и технологические вопросы.
