Для чего нужен профиль местности

Какие факторы влияют на формирование профиля местности

Главными факторами, влияющими на формирование профиля местности, являются:

1. Геологические процессы: геологические процессы, такие как вулканическая активность, тектоническое движение земной коры и эрозия горных пород, оказывают существенное влияние на форму и рельеф местности. Например, действие вулканов может создавать горы и холмы, а эрозия рек может формировать долины и ущелья.

2. Климатические условия: климатические факторы, такие как осадки, температура и влажность, также влияют на формирование профиля местности. Например, интенсивные осадки могут способствовать образованию речных долин и оврагов, а изменения температуры могут вызвать сезонные изменения в рельефе.

3. Гидрологические процессы: действие водных масс, таких как реки, озера и океаны, играет важную роль в формировании профиля местности. Реки могут вымывать глубокие ущелья и формировать равнины, а океанские приливы и отливы могут изменять побережье.

4. Деятельность человека: человеческая деятельность также может оказывать значительное влияние на формирование профиля местности. Например, строительство дорог, дамб и зданий может изменять естественный рельеф и создавать искусственные холмы и впадины.

Все эти факторы в совокупности определяют форму и рельеф местности, делая профиль местности интересным объектом для изучения и анализа в различных научных и практических целях.

Современные технологии в нивелировании

На сегодняшний день, в виду необычайно быстрого развития технологий, для нивелировки поверхности могут использоваться различные технологии:

• лазерные, в основу работы которых положено считывание параметров поверхности с помощью лазерного сканера;
• ультразвуковые, главным элементом которых является ультразвуковой датчик, испускающий волны;
• GNSS-технологии, которые связаны с получением данных о текущих координатах через спутниковую связь. Такая технология обеспечивает высочайшую точность нивелирования.

Для эффективной обработки больших потоков данных, получаемых в результате применения вышеуказанных технологий, требуется наличие специального программного обеспечения, выполняющего задачи хранения, управления, визуализации и обработки данных.

Методы построения профиля местности

Для построения профиля местности используются различные методы, в зависимости от доступных данных и требуемой точности. Ниже приведены основные методы, которые применяются при создании профиля:

Метод	Описание
Метод проймы	Этот метод используется для построения профиля на местности с небольшими неровностями и малым изменением уклона. Суть метода заключается в том, что измеряются высоты над уровнем моря на разных точках местности и на основе этих данных строится график профиля.
Метод трассировки	Этот метод используется для построения профиля на местности с большими неровностями и крутыми склонами. Он основан на трассировке (отслеживании) линии профиля на местности при помощи специальных инструментов, например, автонивелиров, теодолитов или GPS-приемников. Полученные данные затем высчитываются и представляются в виде графика.
Метод аэрофотограмметрии	Этот метод используется для построения профиля на больших территориях, таких как горы или пустыни. Он основан на анализе аэрофотоснимков, сделанных с высоты. Аэрофотоснимки обрабатываются с помощью специального программного обеспечения, которое распознает особенности местности и строит график профиля на основе этих данных.

Это основные методы построения профиля местности, которые используются специалистами в различных областях, таких как геодезия, геология и география. Каждый метод имеет свои преимущества и ограничения, поэтому выбор метода зависит от конкретных условий и требований исследования.

Современные системы нивелирования в дорожном строительстве

В современном дорожном строительстве широко применяются автоматизированные системы нивелирования, которые позволяют управлять рабочим органом дорожно-строительной техники в зависимости от его текущего положения. При этом системы автоматического нивелирования отличаются высокой точностью работ, значительно повышающей качество дорожного полотна и сокращающей общие сроки строительства.

Автоматические системы нивелирования, установленные на асфальтоукладчиках, дорожных фрезах или бульдозерах, позволяют устранять дефекты старого дорожного полотна при укладке нового слоя покрытия. Такая нивелировка контролирует поперечный уклон дороги и выполняет его точно с заданными проектом параметрами.

Современные системы нивелировки для дорожно-строительной техники разделяются на несколько видов в зависимости от используемой технологии:

• ультразвуковые системы с различным количеством датчиков;
• лазерные системы нивелирования;
• системы на базе спутниковых GPS-технологий;
• трехмерные системы, работающие на базе тахеометра.

В зависимости от сложности и требуемого качества дорожно-строительных работ может использоваться та или иная система автоматической нивелировки. Главной особенностью таких систем, предлагаемых лидирующими мировыми производителями, является возможность модернизации систем нивелирования от простых до наиболее сложных.

Подписи к слайдам:

Построение профиля рельефа местности В помощь при подготовке к ЕГЭ

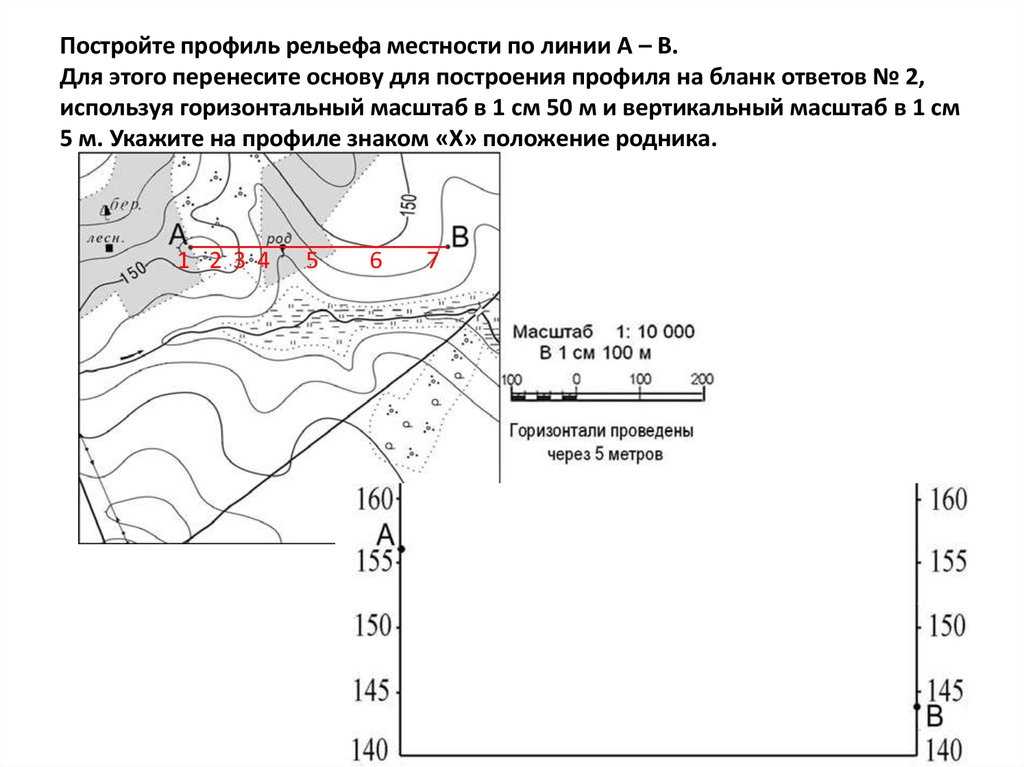

Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 5 м. Укажите на профиле знаком «Х» положение родника.

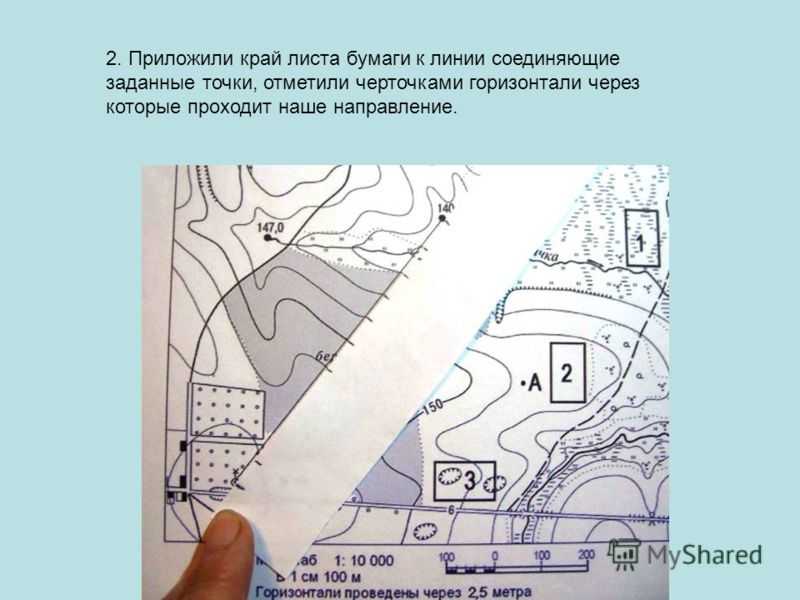

Приложили край листа бумаги к линии, соединяющие заданные точки, отметили черточками горизонтали через которые проходит наше направление, подписывая их отметки. 155 м 150 м 145 м 150 м 145 м

1. Приложили к горизонтальной линии, где будете строить профиль. Так как у нас масштаб в 2 раза крупнее, то мы расстояние между двумя соседними вертикалями будем откладывать по горизонтали в 2 раза больше. 2. Восстанавливаем перпендикуляры до пересечения с соответствующими горизонталями. Эти пресечения дадут ряд точек, их соединяют плавной кривой, которая и выразит профиль местности. 3. Две точки имеют одинаковые отметки высот, а между ними лежит отрицательная форма рельефа (в нашем случае родник), тогда линия, соединяющая точки с одинаковой высотой, должна быть вогнутой. 155 150 145 145 150 145

1) На рисунке в ответе длина горизонтальной линии основы профиля равна 80 ± 2 мм, и расстояние от левой вертикальной оси до родника – 29 ± 2 мм. 2) Форма профиля в основном совпадает с эталоном. 3) На участке 1 склон круче, чем на участке 2 Ответ включает все три названных выше элемента — 2 балла Ответ включает один (1-й) ИЛИ два (любые) из названных выше элементов – 1 балл Все ответы, которые не соответствуют вышеуказанным критериям выставления оценок в 1 и 2 балла — 0 баллов

Как строится профиль местности и как его анализируют

Одним из ключевых инструментов при построении профиля является топографическая карта. Она содержит информацию о высоте над уровнем моря каждой отдельной точки местности. С помощью специального инструмента, называемого планшетом, проводится линия профиля, которая соединяет выбранные точки на карте.

При построении профиля местности учитывается также угол наклона и скорость изменения высоты. На графике профиля высота откладывается по вертикальной оси, а горизонтальная ось отображает расстояние между точками профиля.

После построения профиля местности проводится его анализ. Анализ профиля позволяет более детально изучить особенности рельефа, такие как горы, холмы, реки и другие элементы местности.

При анализе профиля местности учитывается не только изменение высоты, но и угол наклона склона, наличие водоемов, лесов и других элементов. Это позволяет понять, какие условия существуют в данной местности, и определить возможности для различных видов деятельности.

Анализ профиля местности имеет большое значение для различных отраслей деятельности, таких как строительство, геология, ландшафтный дизайн и туризм. Он позволяет сделать прогнозы и принять важные решения на основе полученных данных о рельефе и особенностях местности.

Подписи к слайдам:

Построение профиля рельефа местности В помощь при подготовке к ЕГЭ

Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 5 м. Укажите на профиле знаком «Х» положение родника.

Приложили край листа бумаги к линии, соединяющие заданные точки, отметили черточками горизонтали через которые проходит наше направление, подписывая их отметки. 155 м 150 м 145 м 150 м 145 м

1. Приложили к горизонтальной линии, где будете строить профиль. Так как у нас масштаб в 2 раза крупнее, то мы расстояние между двумя соседними вертикалями будем откладывать по горизонтали в 2 раза больше. 2. Восстанавливаем перпендикуляры до пересечения с соответствующими горизонталями. Эти пресечения дадут ряд точек, их соединяют плавной кривой, которая и выразит профиль местности. 3. Две точки имеют одинаковые отметки высот, а между ними лежит отрицательная форма рельефа (в нашем случае родник), тогда линия, соединяющая точки с одинаковой высотой, должна быть вогнутой. 155 150 145 145 150 145

1) На рисунке в ответе длина горизонтальной линии основы профиля равна 80 ± 2 мм, и расстояние от левой вертикальной оси до родника – 29 ± 2 мм. 2) Форма профиля в основном совпадает с эталоном. 3) На участке 1 склон круче, чем на участке 2 Ответ включает все три названных выше элемента — 2 балла Ответ включает один (1-й) ИЛИ два (любые) из названных выше элементов – 1 балл Все ответы, которые не соответствуют вышеуказанным критериям выставления оценок в 1 и 2 балла — 0 баллов

Построение профиля рельефа местности

Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб – в 1 см 50 м и вертикальный масштаб – в 1 см 5 м. Укажите на профиле знаком «Х» положение колодца с ветряным двигателем.

Построение профиля следует начинать с построения осей координат. Согласно условиям задачи, горизонтальный масштаб профиля в 1 см 50 м – в два раза крупнее масштаба карты. Это означает, что любые расстояния при переносе из с карты на профиль будут удваиваться.

Измеряем по карте расстояние между точками А и В. Расстояние на карте между точками А и В равно 4 см, то есть длина горизонтальной оси профиля составит 8 см.

Построение профиля следует начинать с построения осей координат.

Точка А расположена между горизонталями 140 и 145 м (поскольку горизонтали проведены через 5 метров). Ближе к горизонтали 140 м, таким образом ее высота примерно 142 м. Отметим положение точки А на левой вертикальной оси.

Определяем положение начальной и конечной точек профиля

Отметим положение точки А на левой вертикальной оси.

Определяем положение начальной и конечной точек профиля

Точка В располагается на горизонтали 155 м. Отмечаем точку В на правой вертикальной оси.

Ближайшая к точке А горизонталь по линии профиля имеет высоту 145 м. Расстояние до нее 3 мм. Таким образом становятся известны координаты следующей точки линии профиля. Она имеет высоту 145 м и находится на расстоянии 6 мм от левой вертикальной оси.

Определяем координаты следующей точки по линии профиля

Следующая точка линии профиля имеет высоту 145 м и находится на расстоянии 6 мм от левой вертикальной оси.

Определяем координаты следующей точки по линии профиля

Следующая горизонталь по линии профиля имеет высоту 150 м и находится на расстоянии 6 мм от точки А по карте. Таким образом, становятся известны координаты следующей точки линии профиля. Она имеет высоту 150 м и находится на расстоянии 12 мм от левой вертикальной оси.

Определяем координаты следующей точки по линии профиля

Следующая горизонталь по линии профиля имеет высоту 155 м и находится на расстоянии 24 мм от точки А по карте. Таким образом, становятся известны координаты следующей точки линии профиля. Она имеет высоту 155 м и находится на расстоянии 48 мм от левой вертикальной оси.

Определяем координаты колодца с ветряным двигателем

Колодец располагается на высоте приблизительно 156,5 м (в непосредственной близости от него мы видим абсолютную отметку г. Голая 156,9. Колодец находится на расстоянии 31 мм от точки А по карте. Таким образом, становятся известны координаты колодца. Он расположен на высоте 156,5 м и находится на расстоянии 62 мм от левой вертикальной оси.

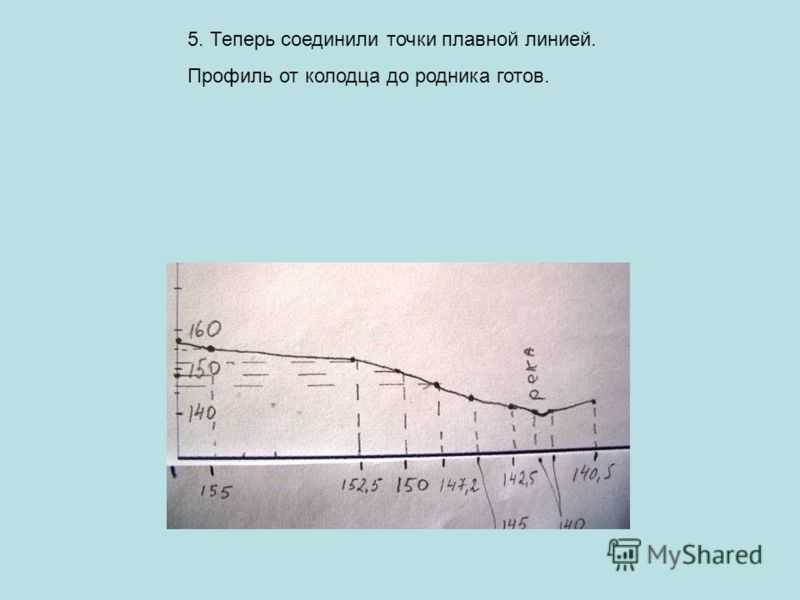

Соединяем полученные точки

При построении профиля следует помнить, что чем больше расстояние между горизонталями, тем меньше уклон поверхности и менее крутыми становятся склоны.

Чем меньше расстояние между горизонталями, тем больше уклон поверхности и более крутыми становятся склоны.

Определение пригодности земли

Профиль местности играет важную роль в определении пригодности земли для различных целей. Он позволяет получить информацию о рельефе, почвенном покрове, гидрологическом режиме и других характеристиках участка.

Определяя пригодность земли, профиль местности позволяет оценить следующие факторы:

Фактор	Описание
Рельеф	Выделение возвышенностей, впадин, склонов, позволяющее определить уровень водоотвода и промежуточные ландшафты.
Почвы	Анализ состава почвенного покрова и его физико-химических свойств: кислотности, плодородия и др.
Гидрология	Определение распределения влаги на участке, которое существенно влияет на возможность использования земли для сельского хозяйства или строительства.
Растительность	Изучение существующей растительности позволяет определить подходящие цели использования земли: сельское хозяйство, лесное хозяйство, охрана природы и т.д.
Климат	Анализ климатических условий региона позволяет определить возможные ограничения для использования земли, связанные с температурными режимами и количеством осадков.

Опираясь на данные профиля местности, специалисты могут принять решение о пригодности земли для определенной деятельности, такой как сельское хозяйство, строительство, архитектурное планирование или охрана природы. Это позволяет эффективно использовать территорию, учитывая ее естественные особенности и ограничения.

Подписи к слайдам:

Построение профиля рельефа местности В помощь при подготовке к ЕГЭ

Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 5 м. Укажите на профиле знаком «Х» положение родника.

Приложили край листа бумаги к линии, соединяющие заданные точки, отметили черточками горизонтали через которые проходит наше направление, подписывая их отметки. 155 м 150 м 145 м 150 м 145 м

1. Приложили к горизонтальной линии, где будете строить профиль. Так как у нас масштаб в 2 раза крупнее, то мы расстояние между двумя соседними вертикалями будем откладывать по горизонтали в 2 раза больше. 2. Восстанавливаем перпендикуляры до пересечения с соответствующими горизонталями. Эти пресечения дадут ряд точек, их соединяют плавной кривой, которая и выразит профиль местности. 3. Две точки имеют одинаковые отметки высот, а между ними лежит отрицательная форма рельефа (в нашем случае родник), тогда линия, соединяющая точки с одинаковой высотой, должна быть вогнутой. 155 150 145 145 150 145

1) На рисунке в ответе длина горизонтальной линии основы профиля равна 80 ± 2 мм, и расстояние от левой вертикальной оси до родника – 29 ± 2 мм. 2) Форма профиля в основном совпадает с эталоном. 3) На участке 1 склон круче, чем на участке 2 Ответ включает все три названных выше элемента — 2 балла Ответ включает один (1-й) ИЛИ два (любые) из названных выше элементов – 1 балл Все ответы, которые не соответствуют вышеуказанным критериям выставления оценок в 1 и 2 балла — 0 баллов

Задание: постройте профиль по плану между двумя точками например: от колодца до родника. Вертикальный масштаб: в 1см 10м, горизонтальный масштаб: в 1 см 100м

1.Обратите внимание на масштаб плана (в 1 см 100 м) и горизонтальный масштаб будущего профиля (в 1 см 100 м). Рассмотрим пример, если масштабы совпадают

3

Напротив каждой отметки напишите высоту горизонтали, для этого надо обратить внимание через сколько метров по вертикали проведены горизонтали на плане (обычно это подписывают под масштабом плана) и помнить, что верх цифры подписанных горизонталей указывают куда местность повышается, а низ цифры, куда понижается

Так как у нас масштаб в 2 раза крупнее, то мы расстояние между двумя соседними горизонталями будем откладывать по горизонтали в 2 раза больше. расстояние от точки А до ближайшей горизонтали (145 м) на листке бумаги расстояние от точки А до ближайшей горизонтали (145) на профиле отложенное дважды

Дополнительные советы: 2. Отметили точку зачеркните, чтобы не вспоминать каждый раз какую вы точку должны наносить. 3. Для удобства можно разделить отрезки в 1 см по вертикали пополам, а потом еще раз каждый отрезок пополам=2,5 мм. Так как горизонтали проведены через 2,5 м, то очень удобно получается. 1. При нанесении точек удобнее если вы будете использовать линейку

Профиль местности: основы, принципы и применение

Основная цель профилирования местности состоит в том, чтобы получить информацию о рельефе и его изменениях для различных географических и инженерных задач. Одним из основных применений профиля местности является планирование трасс дорог, железных дорог и других коммуникаций.

Для создания профиля местности сначала необходимо собрать данные о высоте и расстоянии вдоль выбранной линии. Для этого используют специальные инструменты, такие как нивелиры, геодезические приборы и GPS. Полученные данные затем анализируются и представляются в графическом виде.

Профиль местности может быть представлен в виде таблицы или графика. В таблице обычно указываются значения высот и расстояний на разных участках профиля, что позволяет легко определить изменения рельефа вдоль трассы. График профиля местности наглядно отображает изменения высоты по оси Y и расстояния по оси X.

Профиль местности широко используется в геологии, географии, градостроительстве, строительстве и других отраслях. Он помогает специалистам предсказывать возможные препятствия и опасности на трассе, оптимизировать проектирование и строительство объектов, а также планировать маршруты экскурсий и туристических походов.

Таким образом, профиль местности является важным инструментом для изучения рельефа и его влияния на различные сферы деятельности. Благодаря профилированию местности можно получить ценную информацию, которая поможет принимать обоснованные решения и учитывать особенности окружающей среды при выполнении различных задач.

Профиль местности в геологии и географии

Профиль местности может быть представлен в виде линейного графика, на котором по горизонтали откладывается расстояние, а по вертикали – высота над уровнем моря. График может быть сопровожден изображениями участков местности, что позволяет получить более наглядное представление о рельефе и его особенностях.

Формирование профиля местности в геологии и географии может осуществляться различными способами. Одним из самых распространенных методов является использование специальных топографических карт и топографических профилей. Эти карты содержат информацию о высотах над уровнем моря, склоне поверхности, гидрографии, ландшафтах и других географических особенностях.

Профиль местности широко применяется в геологических и географических исследованиях, позволяет анализировать рельеф и его динамику, изучать геологическую и геоморфологическую структуру областей, определять характеристики рек и других водотоков, проводить генеральную и детальную планировку местности, а также планировать и проектировать строительство различных объектов.

Профиль местности представляет собой важное инструментальное средство для исследования и практического использования географического пространства. Он позволяет учитывать и уменьшать возможные риски при разработке районов с непредсказуемой местностью, а также принимать решения по благоустройству и охране природной среды

Благодаря своей информационной ценности, профиль местности остается незаменимым инструментом в геологии и географии.

Профиль местности и экология

В экологии профиль местности играет важную роль, так как он позволяет определить особенности рельефа и его влияние на распределение животных и растений. Высота, уклон, форма поверхности могут создавать условия для образования различных микроэкосистем, которые затем влияют на разнообразие видов и их взаимодействие.

Например, на высотах или склонах с разной экспозицией может быть различная концентрация солнечного света и тепла, что влияет на условия для фотосинтеза растений и терморегуляцию животных. Также, изменения в форме поверхности могут способствовать образованию водных систем и влиять на доступность воды для разных видов организмов.

Природные и антропогенные изменения местности, такие как добыча полезных ископаемых или осушение болот, могут также сказываться на экологическом состоянии местности. Изучение профиля местности позволяет оценить эти изменения и их последствия для природной среды.

Таким образом, изучение профиля местности в экологии является важным инструментом для анализа взаимодействия между биотическими и абиотическими компонентами природной среды, а также для понимания и предсказания изменений в экосистемах, вызванных различными факторами. Это позволяет принимать более обоснованные решения по сохранению и устойчивому использованию природных ресурсов.

7.5 Крутизна ската линии

__________Крутизна ската линии местности характеризуется ее уклоном (u).

__________Уклоном называется тангенс угла наклона.

__________Уклон вычисляется по формуле:

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку «Показать результат»;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;

Зачем изучать профиль местности?

Важность изучения профиля местности состоит в том, чтобы:

• Определить высоту и уклон местности для планирования инфраструктуры и размещения объектов;
• Разработать строительные проекты с учетом особенностей рельефа и геометрии местности;
• Провести экологический мониторинг и оценить влияние человеческой деятельности на окружающую среду;
• Планировать маршруты и трассы для транспорта и туризма;
• Оценить возможности использования земельных участков для сельского хозяйства или промышленности;
• Провести исследования в области геологии и геоморфологии для понимания истории формирования местности.

Профиль местности предоставляет ценную информацию о географических особенностях и рельефе территории, что позволяет эффективно планировать и принимать решения в различных областях деятельности.

Виды нивелирования

Нивелировка поверхности может осуществляться различными методами, которые отличаются технологией и используемым оборудованием:

1. Геометрическое нивелирование.

Для съемки местности с помощью геометрического нивелирования используют рейку и нивелир. Принцип нивелировки заключается в установке специальной рейки с делениями и штрихами в необходимой точке поверхности, после чего с помощью горизонтального визирного луча отсчитывается разность высот.

Геометрическая нивелировка производится методом «из середины» или «вперед». В первом случае рейки устанавливаются в двух точках поверхности, а нивелир располагается между ними таким образом, чтобы расстояния до реек были примерно равными. Результатом измерений становится информация о превышении уровня одной из реек над другой.

Геометрическое нивелирование – наиболее распространенный метод, который широко применяется в строительстве.

2. Тригонометрическое нивелирование.

При таком методе нивелировки используют специальные угломерные приборы (теодолиты), с помощью которых измеряют углы наклона визирного луча, который проходит через две заданные точки поверхности. Такой метод используется при топографической съемке для определения разности высот двух точек, которые находятся в зоне оптической видимости, но на значительном расстоянии друг от друга.

3. Барометрическое нивелирование.

Такой метод основан на зависимости атмосферного давления воздуха от высоты точки поверхности. Измерение давления производят с помощью барометра, а в полученные данные вносят поправки на реальные температурные ивлажностные параметры воздуха при измерениях.

Такой метод обычно используется в труднодоступных местностях, при различных геологических или географических экспедициях.

4. Механическое нивелирование.

Для нивелировки поверхности с помощью данного метода используют специальный нивелир-автомат, который вычерчивает профиль местности автоматически с помощью установленного отвеса, задающего вертикаль, и фрикционного диска, фиксирующего пройденное расстояние. Такой нивелир-автомат устанавливается на транспортное средство и определяет:

• разность высот между заданными точками;
• расстояние между заданными точками;
• профиль местности, фиксируя его на фотоленте.

5. Гидростатическое нивелирование.

Этот метод нивелировки основан на принципе работы сообщающихся сосудов. Измерения гидростатическим методом производят с помощью гидростатического нивелира, работающего с погрешностью 1-2 мм. Такой нивелир компонуется из двух стеклянных трубок, которые соединены между собой шлангом, заполненным водой. Стеклянные трубки вставлены в рейки, на которых нанесены деления, по которым определяют числовые значения превышения уровня. Из конструкции гидростатического нивелира видно, что зона его действия ограничивается длиной шланга, соединяющего сосуды.

Помимо методики производства работ, нивелирование разделяют по классам точности, каждому из которых соответствуют определенные методы и виды нивелирования:

• I класс (высокоточный), которому соответствует случайная среднеквадратичная ошибка 0,8 мм/км и систематическая ошибка 0,08 мм/км;
• II класс (высокоточный), которому соответствует случайная среднеквадратичная ошибка 2,0 мм/км и систематическая ошибка 0,2 мм/км;
• III класс, которому соответствует случайная среднеквадратичная ошибка 5,0 мм/км;
• IV класс, которому соответствует случайная среднеквадратичная ошибка 10,0 мм/км, вычисляемая по невязкам полученных линий и полигонов.

Кроме указанных классов, применяют техническое нивелирование, класс точности которого ниже четвертого.

В зависимости от рельефа заданной местности и задач съемки, может использоваться нивелирование по квадратам, по параллельным линиям или по полигонам. Первый метод получил наибольшее распространение и широко применяется для больших открытых участков местности с малой высотой сечения.

Профиль Местности простыми словами для чайников

Профиль местности — это изображение сечения местности, которое получается путем проекции на вертикальную плоскость, проходящую через две заданные точки. Это позволяет нам увидеть изменения высоты и рельефа по мере продвижения по местности.

Для создания профиля местности необходимо выбрать две точки, между которыми вы хотите построить профиль. Эти точки могут быть, например, начальной и конечной точкой маршрута, или интересующими вас объектами на местности.

Затем строится вертикальная плоскость, которая проходит через эти две точки. На эту плоскость проецируются все остальные элементы местности, такие как горы, холмы, реки и дороги.

Полученное изображение представляет собой график, на котором по горизонтальной оси откладывается расстояние между двумя выбранными точками, а по вертикальной оси — высота над уровнем моря. Таким образом, мы можем видеть, как меняется высота местности на протяжении выбранного участка.

Профиль местности позволяет нам более детально изучить рельеф местности, определить наличие возвышений и спусков, а также оценить сложность передвижения по выбранному участку. Это полезный инструмент для планирования маршрутов, проектирования дорог и других инженерных сооружений.

ГОСТ 22268-76 — это стандарт, который определяет требования и правила для построения профиля местности. Он устанавливает методику измерения высот и расстояний, а также формат представления профиля местности. Соблюдение этого стандарта обеспечивает единообразие и точность в построении профилей местности.

Значение профиля местности: основные принципы и примеры использования

1. Оценка высотных характеристик: профиль местности позволяет определить высоту и наклон поверхности земли в определенном месте. Это очень полезно для строительства дорог, туннелей, линий электропередач и других инженерных сооружений.

2. Планирование маршрутов: профили местности используются при планировании маршрутов для пеших, велосипедных и автомобильных походов. Они позволяют определить сложность маршрута и предупредить о возможных опасностях, связанных с рельефом местности.

3. Исследования геологических и гидрологических условий: профили местности помогают узнать о наличии подземных вод, особенностях грунта и горных пород, что позволяет принимать правильные решения при строительстве и проектировании объектов, а также при изучении геологических процессов.

4. Предупреждение и прогнозирование стихийных бедствий: профили местности используются при анализе рельефа и определении возможных опасностей, таких как оползни, сели, наводнения. Это позволяет проводить предупредительные мероприятия и разрабатывать планы эвакуации населения в случае стихийных бедствий.

Профиль местности является мощным инструментом для понимания и изучения рельефа местности. Он помогает предсказывать возможные проблемы и решать их заранее

Важно уметь анализировать профиль местности и использовать его для достижения поставленных целей

Пример использования профиля местности
Цель
Процесс
Результат

Строительство дороги
Анализируется профиль местности, определяется высота и наклон, планируется трассировка дороги
Строительство дороги, учет особенностей рельефа и обеспечение безопасности движения

Планирование похода
Изучается профиль местности, определяется сложность маршрута, обозначаются точки опасности
Безопасное планирование и выполнение похода

Строительство гидротехнических сооружений
Анализируются профили местности, определяется возможность создания плотин, прорыва отводящих каналов
Рациональное использование водных ресурсов и предотвращение наводнений
