Топографические карты и планы

Слайд 31 КЛАССИФИКАЦИЯ КАРТ по масштабам: крупномасштабные – 1:100 000 и

000; мелкомасштабные – мельче 1: 1 000 000Общегеографические карты универсального

назначения отображают земную поверхность с обязательным показом всех ее основных элементов: гидрографии, населенных пунктов, дорожной сети, растительности и т. д. с подробностью, определяемой масштабом карты.Тематические карты — это карты, на которых с большей детальностью отображены отдельные элементы местности или нанесены специальные данные. Тематические карты весьма многочисленны и разнообразны. К ним относятся карты: исторические, экономические, политико-административные, гидрологические, геологические, дорожные и многие другие.

Поперечный масштаб

Для более точных измерений пользуются поперечным

масштабом

(рис. 6.2, б).

Рис 6.2. Поперечный масштаб. Измеренное расстояние PK
=
TK
+
PS
+
ST
=
1
00 +10
+ 7
=
117
м
.

Для его построения на отрезке прямой линии откладывают несколько оснований масштаба (a
). Обычно длина основания составляет 2 см или 1 см. В полученных точках устанавливают перпендикуляры к линии АB
и проводят через них десять параллельных линий через равные промежутки. Крайнее левое основание сверху и снизу делят на 10 равных отрезков и соединяют их косыми линиями. Нулевую точку нижнего основания соединяют с первой точкой С
верхнего основания и так далее. Получают ряд параллельных наклонных линий, которые называют трансверсалями.


Наименьшее деление поперечного масштаба равно отрезку C 1
D 1
,
(рис. 6. 2, а
). На такую длину отличается соседний параллельно расположенный отрезок при движении вверх по трансверсали 0С
и по вертикальной линии 0Д
.
Поперечный масштаб с основанием 2 см, называют нормальным

. Если основание поперечного масштаба разделено на десять частей, то его называют сотенным

. В сотенном масштабе цена наименьшего деления равна одной сотой доле основания.

Поперечный масштаб гравируют на металлических линейках, которые называют масштабными.

Порядок пользования поперечным масштабом:

• циркулем-измерителем зафиксировать длину линии на карте;
• правую ножку циркуля поставить на целое деление основания, а левую — на любую трансверсаль, при этом обе ножки циркуля должны располагаться на линии, параллельной линии AB
  ;
• длина линии состоит из трех отсчетов: отсчет целых оснований, плюс отсчет делений левого основания, плюс отсчет делений вверх по трансверсали.

Точность измерения длины линии с помощью поперечного масштаба оценивается половиной цены его наименьшего деления.

Слайд 53 Одним из элементов

координатной сетки: картографическая, образуемая линиями меридианов и параллелей, и сетка

прямоугольных координат, образуемая линиями, параллельными осям координат OX и OY. На топографических картах меридианы и параллели являются границами листа карты; в углах карты подписываются их долгота и широта. Внутри листа вычерчивается сетка прямоугольных координат в виде квадратов, называемая иногда километровой сеткой, так как на картах масштаба 1:10 000 и мельче линии сетки проводятся через целое число километров. Линии сетки проведены параллельно осям координат через 2 см на картах масштабов 1 : 50 000 — 1 : 500 000 и через 4 см на карте масштаба 1 : 25 000, что соответствует целому числу километров на местности. Поэтому прямоугольную координатную сетку называют также километровой, а ее линии — километровыми.

Слайд 60 Свойства горизонталей все точки, лежащие на одной и

пределах плана или карты горизонтали обозначают холм или котловину; горизонтали

на плане или карте должны быть непрерывными линиями, за исключением насыпей, карьеров, оврагов, крутых обрывов, рек и каналов, если они изображены двумя линиями; горизонтали не могут пересекаться и разветвляться. Исключение – нависший утес, для изображения которого установлен специальный условный знак; расстояние между смежными горизонталями в плане d (заложение) характеризует крутизну ската — чем меньше это расстояние, тем круче скат и наоборот; горизонтали имеют отметки кратные высоте сечения рельефа. Высотные отметки подписывается в разрывах каждой пятой основной горизонтали.Горизонтали, имеющие стандартную разность высот, называют основными. Такие горизонтали проводят сплошными тонкими линиями коричневого цвета, каждая пятая горизонталь утолщается.Абсолютная высота зеркала воды в реке или озере называется урезом воды.

Условные знаки

Ознакомьтесь с таблицей, на которой представлены некоторые условные знаки. Заучивать их нет необходимости, поскольку каждая карта и каждый план имеют легенду – изображение всех использованных знаков с указанием их значений.

Поверхность Земли неровная и эту неровность нужно каким-то образом передавать на изображениях. Иначе планы и карты будут неинформативными. Проложит человек кратчайшую дорогу по карте между двумя объектами и неожиданно упрется в гору. Или же выйдет к глубокому оврагу.

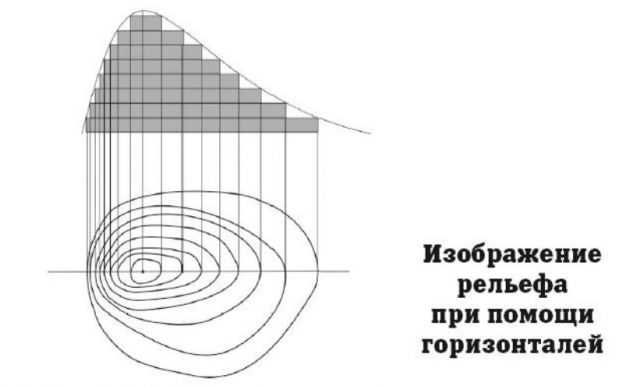

На планах и картах рельеф изображается при помощи особых замкнутых линий, которые называются горизонталями. Каждая горизонталь соединяет все точки местности, которые расположены на одной и той же высоте над уровнем моря. Для того, чтобы лучше понять смысл этих горизонталей, можно представить как гору или холм постепенно затопляет вода. Через одинаковые промежутки высоты уровень воды фиксируется и проецируется на карту или план в виде горизонталей.

Если расстояние между горизонталями мало, то здесь должен быть крутой склон (левая часть рисунка), если же оно велико – склон будет пологим.

Как понять, что нарисовано на плане – холм или овраг? Для этого существуют короткие черточки, называемые бергштрихами. Бергштрихи всегда направлены от горизонталей вниз и располагаются перпендикулярно к ним. Если бергштрихи направлены наружу, то перед вами – возвышенность. Если же они направлены внутрь, то это впадина.

Линии, соединяющие точки одинаковых глубин водоемов, называются изобатами. Поскольку изобаты всегда показывают глубину, бергштихи при них не используются.

В легенде обычно принято указывать, через сколько метров высоты проведены горизонтали или изобаты.

Вершину или дно впадины обозначают точкой с указанием ее высоты (глубины). Если речь идет о впадине на суше, находящейся ниже уровня моря, то перед цифровым значением высоты ставится знак «—». Цифры с обозначением высоты также могут ставиться около горизонталей и изобат.

На мелкомасштабных картах изображение рельефа при помощи горизонталей и изобат дополняется послойной раскраской по ступеням высот и так называемой «отмывкой рельефа». Послойная раскраска высот на суше выполняется оранжевой краской различного тона по принципу «чем выше, тем темнее». Высоты от 0 до 200 метров имеют светло-зеленую окраску, а отрицательные высоты, то есть расположенные ниже уровня моря – темно-зеленую. Рельеф водоемов окрашивается голубыми тонами – чем глубже, тем темнее. Шкала ступеней высот, используемая на карте, указывается на ней в нижней части.

Отмывка или оттенение склонов горного рельефа делает изображение более выразительным, дает возможность зрительно ощущать его объемные формы. Оттенение производится серо-коричневой краской по принципу «чем значительнее, выше и круче склон, тем темнее тон отмывки».

Послойная раскраска и отмывка рельефа применяются только на картах, причем – на мелкомасштабных. Планам местности подобная «роскошь» недоступна.

Вот еще одно отличие планов от карт. На планы наносятся все объекты и детали местности, а на карты, в зависимости от их содержания и назначения, могут наноситься не все объекты и детали. Так, например, на физической карте мира горы и океанские глубины указываются, а на политической – нет. Географическая карта универсального назначения на которой подробно изображена местность со всеми имеющимися на ней объектами и деталями называется топографической картой. Топографические карты имеют крупный масштаб.

Универсальная карта мелкого масштаба называется общегеографической, а карта, посвященная какой-то определенной теме – тематической. Физическая и политическая карты – это разновидности тематических карт.

Использование плана или карты местности невозможно без ориентирования. Чтобы пользоваться картой вы должны сориентироваться, то есть – определить свое местоположение относительно сторон горизонта и окружающих объектов.

Градусная сеть

Градусная сеть позволяет определять координаты любого объекта на поверхности Земли как точки пересечения параллели и меридиана. Например – 20° с. ш., 50° в. д. или 33° ю. ш., 45° з. д. Для более точного определения координат каждый градус широты и долготы разделен на 60 частей, называемых минутами и каждая минута разделена на 60 частей, называемых секундами. Минуты обозначаются одним штрихом, а секунды двумя. Вот пример записи координаты объекта с минутами и секундами: 50° 40′ 45» в.д., 40 50′ 30» с.ш.

С помощью градусной сети можно измерять расстояния на карте или глобусе. Длина дуги 1° любого меридиана и 1° нулевой параллели на экваторе равна приблизительно 111 км. Далее длина дуги 1° по параллелям уменьшается к полюсам. Поэтому необходимо знать число километров, соответствующее длине 1° дуги для каждой конкретной параллели. Длину дуги параллели можно узнать из специальной таблицы или вычислить путем несложного расчета, но для этого нужно знать, что такое косинус.

Для определения расстояния в километрах между двумя точками, расположенными на одном меридиане, вычисляют расстояние между ними в градусах, а затем число градусов умножают на 111 км. То же самое можно сделать для определения расстояния между двумя точками на экваторе. Для определения расстояний между двумя точками на любой другой параллели число градусов умножают на соответствующий ей показатель. Так, например, для пятнадцатой параллели северной и южной широты число градусов между точками умножают на 108 км.

Способы изображения земной поверхности на плоскости называются картографическими проекциями. Проекции существуют разные, в основе каждой из них лежит определенный метод изображения земной поверхности, но, к огромному сожалению географов, среди множества проекций не существует идеальной, такой, какая бы не давала искажений. При изображении на плоскости участков земной поверхности и расположенных на них объектов неизбежно происходит нарушение геометрических свойств – искажаются углы, площади, формы и длины линий. Возьмите в руки глобус, подойдите с ним к карте мира и сравните разницу изображений.

Конкретная, наиболее оптимальная, проекция выбирается исходя из того, какой участок земной поверхности изображен на карте.

Рассмотрите таблицу, чтобы вспомнить отличия плана от карты, о которых было сказано в этой главе. Для закрепления материала поработайте с картами – читайте их, измеряйте расстояния между различными объектами, представляйте, как выглядит в реальности то, что изображено на карте.

Масштаб и подробности изображения

В зависимости от масштаба меняется степень подробности изображения. Чем крупнее масштаб, тем подробнее изображены участки Земли со всеми географическими объектами. Но на изображениях крупного масштаба (1:200 000 и крупнее) умещается лишь небольшая площадь земной поверхности. На картах мелкого масштаба (мельче 1:1000 000), где 1 сантиметр соответствует нескольким тысячам километров на местности, можно показать даже всю поверхность Земли. Однако количество деталей и подробностей местности здесь невелико.

Часто в учебных и практических целях приходится создавать планы и карты разной степени подробности и, следовательно, масштаба.

Этапы составления плана местности

Высоту проще всего измерять способом горизонтального визирования. В исходной точке, то есть – у подножия холма нужно поднять на вытянутой руке на уровень глаз планшет с лежащей на нем визирной линейкой. Держать планшет следует строго горизонтально. Визирная линейка направляется на какую?либо заметную точку на холме (камень, куст). Поднявшись по склону до этой точки, нужно точно таким же образом выбрать следующий объект. Количество подъемов до вершины умножается на высоту роста измеряющего. Высота при таком способе определяется приблизительно, но зато способ прост и не требует специального оборудования и чьей-то помощи. Только о безопасности во время подъемов или спусков не забывайте.

Для измерения крутизны склона нужен прибор, называемый эклиметром. Простейший эклиметр можно сделать из обычного металлического транспортира, крепкой нитки и грузика (например – тяжелой гайки).

Края основания транспортира отгибаются в одну сторону под прямым углом и на отогнутых частях проделываются небольшие отверстия, которые должны быть расположены строго симметрично по отношению друг к другу.

Оцифровка шкалы транспортира изменяется следующим образом: вместо 90° ставится 0°, а там, где стоит 0° и 180° ставится 90°. Промежуточные цифры тоже изменяются соответственно новым значениям.

Строго по центру основания транспортира проделывается еще одно отверстие, служащее для закрепления нити. К другому концу нити привязывается грузик. Конец с грузиком свободно свешивается.

Когда эклиметр наводится на нужный объект (вершину холма) так, чтобы он был виден через оба отверстия, нить с грузиком указывает вертикальный угол расположения объекта, то есть – крутизну склона.

Если у вас под рукой нет визирной линейки, то ее можно сделать и из обычной деревянной при помощи двух крупных канцелярских кнопок, шила и напильника.

Прочертите на задней стороне линейки линию строго по центру. На расстоянии 3–4 см от каждого края проделайте шилом отверстия и воткните в них кнопки так, чтобы их острые концы вышли наружу на лицевой стороне линейки. Затупите концы при помощи напильника, чтобы не поранить руки в процессе работы с линейкой.

Наводите линейку на предмет таким образом, чтобы совместить обе метки.

Даже если вы не станете топографом или географом, умение составлять планы местности при помощи глазомерной съемки пригодится вам в жизни.

Поперечный масштаб

Основание AB нормального поперечного масштаба равно, как и в линейном масштабе, также 2 см. Наименьшее деление основания равно CD =1/10 АВ= 2мм. Наименьшее деление поперечного масштаба равно cd = 1/10 CD =1/100 АВ = 0,2мм (что следует из подобия треугольника BCD и треугольника Bcd).

Таким образом, для численного масштаба 1:2000 основание поперечного масштаба будет соответствовать 40 м, наименьшее деление основания (1/10 основания) равно 4 м, а наименьшее деление масштаба 1/100 АВ равно 0,4 м.

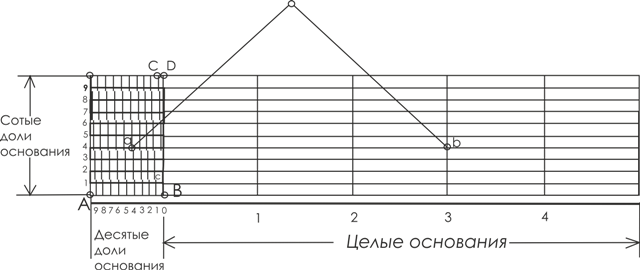

Пример: отрезок ав (рис. 2), взятый с плана масштаба 1:2000, соответствует на местности 137,6 м (3 основания поперечного масштаба (3х40=120 м), 4 наименьших деления основания (4х4=16 м) и 4 наименьших деления масштаба (0.4х4=1.6 м), т.е. 120+16+1.6=137.6 м) .

Остановимся на одной из важнейших характеристик понятия «масштаб».

Точностью масштаба называется горизонтальный отрезок на местности, который соответствует величине 0,1 мм на плане данного масштаба. Эта характеристика зависит от разрешающей способности невооруженного человеческого глаза, которая (разрешающая способность) позволяет рассмотреть минимальное расстояние на топографическом плане в 0.1мм. На местности эта величина будет уже равна 0.1 мм х М, где М – знаменатель масштаба.

Рис.2

Поперечный масштаб, в частности, позволяет измерить длину линии на плане (карте) масштаба 1:2000 именно с точностью данного масштаба.

Пример: в 1 мм плана 1:2000 содержится 2000 мм местности, а в 0,1мм, соответственно, 0,1 x М (мм) = 0.1 х 2000 мм = 200 мм = 20 см, т.е. 0,2 м.

Поэтому при измерении (построении) на плане длины линии ее значение следует округлить с точностью масштаба. Пример: при измерении (построении) линии длиной 58,37 м (рис. 3), ее значение в масштабе 1:2000 (с точностью масштаба 0,2 м) округляется до 58,4 м, а в масштабе 1:500 (точность масштаба 0,05 м) – длина линии округляется уже до 58,35 м.

Техники измерений

1. Использование масштабной линейки

Для правильного измерения длин, ширин или высот объектов с помощью масштабной линейки следует сначала определить масштаб, на котором будет производится измерение. Далее, нужно расположить линейку параллельно объекту и убедиться, что начало линейки совмещается с краем объекта. Затем нужно определить на линейке наибольший делитель, который приходится на край объекта, и продолжить измерение до края следующего делителя.

При использовании масштабной линейки необходимо помнить о некоторых техниках измерения, таких как, например, избегание перекосов и наклонов, которые могут повлиять на результат измерения. Также рекомендуется использовать увеличительные стекла для более точного определения наибольшего делителя.

2. Использование штангенциркуля

Для измерения диаметра, толщины, глубины или длины можно использовать штангенциркуль. Данный инструмент имеет две челюсти, которые сжимаются при помощи винта и позволяют определить размер объекта. Для измерения необходимо вставить объект между челюстями и плавно закрывать винт, пока челюсти не прилегнут к объекту плотно, без перекосов и наклонов.

3. Использование измерительной ленты

Измерительная лента — это длинная лента со шкалой, которая позволяет измерять длины объектов. Для измерения нужно поднести ленту к объекту и найти наибольший делитель, который соответствует краю объекта. Затем нужно продолжить измерение до следующего делителя и определить длину объекта в соответствии с шкалой на ленте. Рекомендуется избегать перекосов и наклонов ленты при измерении.

Маршрутная съемка местности

Съемка начинается с ориентировки планшета по сторонам света. Планшет поворачивается таким образом, чтобы темная часть стрелки компаса, направленная на север, указывала на букву «С» на шкале. При этом лист бумаги будет обращен верхней стороной на север, а нижний – на юг.

Прежде всего на план наносится исходная точка, с которой ведется съемка. Ее отмечают булавкой. Расположение исходной точки на плане должно соответствовать вашему положению на местности. Если вы находитесь примерно в центре нужного участка, то втыкайте булавку в центр листа. Если же вы находитесь возле южной границы участка, то булавка должна находиться в нижней части листа.

Затем на планшет кладется визирная линейка. Один конец ее должен касаться булавки, а другой поочередно направляется на те объекты, которые должны быть изображены на плане. Если линейка направлена на объект верно, то вы видите только ее треугольное основание, а сам объект находится в боковой прорези слева или справа, или же у вершины треугольника. По линейке карандашом на плане чертятся линии визирования на каждый предмет. Эти линии старайтесь наносить тонко, потому что впоследствии их нужно будет стереть.

Ошибки, часто допускаемые при использовании масштабной линейки без деления на 1:100

Хотя использование масштабной линейки без деления на 1:100 может показаться простым и удобным способом измерения объектов, часто допускаются ошибки, которые могут привести к неточным результатам. Некоторые из наиболее распространенных ошибок в использовании масштабной линейки без деления на 1:100 включают:

Неправильный выбор масштаба: Один из основных проблем при использовании масштабной линейки без деления на 1:100 — это выбор неправильного масштаба. В зависимости от размера и формы объекта, требуется выбрать соответствующий масштаб для достижения наибольшей точности измерений.

Неправильное расположение линейки: Другая распространенная ошибка — это неправильное расположение масштабной линейки. Линейка должна быть размещена параллельно оси, которую необходимо измерить

Наклон или неправильное положение линейки может привести к неточным результатам измерений.

Несоответствие между единицами измерения: При использовании масштабной линейки без деления на 1:100 важно учитывать соответствие между единицами измерения на линейке и теми, которые используются для измерения объекта. Несоответствие в единицах измерения может привести к неточным результатам.

Неправильное чтение шкалы: Некоторые люди могут иметь трудности с правильным чтением шкалы масштабной линейки

Неправильное чтение шкалы может влиять на точность измерений. Рекомендуется тренироваться в правильном чтении шкалы перед использованием масштабной линейки без деления на 1:100.

Недостаточная точность: Использование масштабной линейки без деления на 1:100 может быть недостаточно точным для некоторых требовательных проектов. В таких случаях рекомендуется использовать более точные измерительные инструменты, чтобы избежать потенциальных ошибок.

Понимание и предотвращение этих распространенных ошибок при использовании масштабной линейки без деления на 1:100 поможет вам достичь наибольшей точности при измерениях объектов.

Раздел 2. Как выбрать и купить геодезическую масштабную линейку

1. Тип линейки: перед тем, как выбрать линейку, определитесь, для каких задач вам требуется эта инструмент. Существуют различные типы геодезических масштабных линеек, включая линейки в виде полосок, рулеток и плоских линеек. Каждый из них имеет свои преимущества и недостатки, поэтому выбор зависит от вашей сферы деятельности.

2. Масштаб: геодезические масштабные линейки бывают разных масштабов, от 1:100 до 1:5000 и выше. Масштаб должен соответствовать масштабу карты или плана, с которыми вы работаете. Подумайте заранее о наиболее часто используемых масштабах и выберите линейку, которая охватывает их.

3. Материал: геодезические масштабные линейки могут быть изготовлены из различных материалов, таких как пластик, металл или стекло. Каждый материал обладает своими преимуществами и недостатками, поэтому выбор зависит от вашего индивидуального предпочтения и ваших потребностей.

4

Надежность и точность: при выборе геодезической масштабной линейки обратите внимание на ее надежность и точность. Она должна быть изготовлена с высоким качеством, чтобы обеспечить точные измерения

По возможности, прочитайте отзывы о линейке или посоветуйтесь с опытными специалистами, чтобы убедиться в ее надежности.

5. Цена: геодезические масштабные линейки могут иметь различные цены, в зависимости от их типа, масштаба, материала и производителя. Перед покупкой определите свой бюджет и выберите линейку, которая соответствует вашим финансовым возможностям. Учтите, что качественная линейка будет служить вам долгое время и обеспечит высокую точность измерений.

6. Магазин и производитель: приобретение геодезической масштабной линейки следует осуществлять в надежных магазинах или у проверенных производителей

Обратите внимание на их репутацию, наличие сертификатов качества и положительные отзывы от других покупателей. Это гарантирует, что вы получите качественный продукт и будете иметь возможность обратиться за помощью или заменой в случае необходимости

Внимательно изучите все указанные выше факторы и сравните различные варианты геодезических масштабных линеек, прежде чем сделать окончательный выбор. Помните, что правильный выбор линейки позволит вам эффективно выполнять свою работу и обеспечит точные измерения на картах и планах.

Слайд 71 Проектирование трассы с заданным уклономПусть на плане масштаба

М и N, чтобы уклон ее во всех частях не

превышал i=0,05. Высота сечения рельефа на плане h = 5 м.Для решения задачи рассчитывают заложение d, соответствующее заданному уклону i и высоте сечения рельефа h,и выражают его в масштабе плана: где М – знаменатель численного масштаба плана.

Рис. Схема проектирования трассы с заданным уклоном

Величину заложения d’ можно определить также по графику заложений. Раствором циркуля, равным заложению d’=1см, из точки М засекают соседнюю горизонталь и получают точку 1; из точки 1 тем же раствором засекают следующую горизонталь, получая точку 2, и т. д. Соединив полученные точки, проводят линию с заданным уклоном.

Слайд 28 Для определения положения точек физической земной поверхности недостаточно

положение проекций точек на поверхность эллипсоида. Поэтому в геодезии пользуются

третьей координатой – высотой.Высотой точки называется ее отстояние от уровенной поверхности принятой за начальную.ОСНОВНЫЕ СИСТЕМЫ ВЫСОТ В ГЕОДЕЗИИОртометрическая высота точки – её отстояние от поверхности геоида по отвесной линии.Геодезическая высота точки – её отстояние от поверхности референц-эллипсоида по нормали.Нормальная высота точки – её отстояние от поверхности квазигеоида по нормали.Геодезические работы выполняются только в ортометрических системах высот.

ОСНОВНЫЕ СИСТЕМЫ ВЫСОТ В ГЕОДЕЗИИ

Выводы

Масштабная линейка — важный инструмент в геодезии, позволяющий измерять и строить планы местности с определенным масштабом. Правильное использование масштабной линейки требует аккуратности при ее накладывании на план или карту, а также внимательного чтения делений. Масштаб в геодезии используется для создания точных графических изображений местности на маленьких листах бумаги, а также для проведения съемки и создания документации. Надеемся, эта статья поможет вам освоить использование масштабной линейки в геодезических измерениях.
