Геодезическая съемка

Сфера применения геодезической съемки

• Проектирование и строительная отрасль;
• Исследование месторождений полезных ископаемых;
• Аэронавигация и морская навигация;
• Проведение съемок в повседневной жизни туристами и водителями.

Если съемка проводится в целях проектировки, то она состоит из осуществления топографических и геодезических изысканий подземных коммуникационных систем, камеральной обработки полученных результатов, дальнейшей систематизации и оформления итоговых данных в виде планов и топографических карт, а также согласование результатов с владельцами подземных коммуникационных сооружений. На заключительной стадии готовые материалы проходят экспертизу и передаются в архив геофонда.

Метод мензульной съемки

Метод мензульной съемки, в отличии от тахеометрической, позволяет непосредственно в поле получать карту или план местности.

Пи мензульной съемке планово-высотное положение снимаемой местности определяют путем измерения расстояния и превышением кипрегелем по дальномерной рейке, а угол строится графически. К достоинствам мензульной съемки можно отнести: наглядность, возможность непосредственно в поле сравнить полученный план ситуации и рельефа местности с ее натурой. Недостатки мензульной съемки появляются в больших затратах времени на полевые работы, ограниченные возможностями применения в неблагоприятных условиях (снег, дождь, и т.д.), в громоздкости мензульного комплекта. Съемочное обоснование при мензульной съемке создается такими же методами, как и при тахеометрической съемке.

Составление плана

Полученные в процессе съемки и дальнейшей обработки данные используются для построения картографического материала, как с помощью специальных программ, так и вручную.

Выполняется в крупном масштабе и содержит подробную информацию о местности. Последовательность построения следующая:

Создание координатной сетки. Берутся либо уже заранее подготовленные листы или чертятся с помощью линейки Дробышева. Также можно построить ее посредством проведения через плотный лист бумаги двух диагональных линий и последующего откладывания отрезков от их пересечения

Очень важно начертить сетку таким образом, чтобы схема хода и прилегающие территории находились в середине.

2. Нанесение вершин и отображение ситуации. Точки пикетов отображаются на плане или карте, а потом переносят элементы окружающей местности, которые были предварительно зарисованы на абрисе. Отображаются они в виде символических графических обозначений, передающие информации об объекте, существующем в реальности – условных знаков.
3. Зарамочное оформление. Обязательно указывают в каком масштабе выполнен план и какая местность и ситуация на нем изображена.

На сегодняшний день обработку и создание графических материалов выполняют при помощи специально созданного для этих целей программного обеспечения (ГЕОМИКС). Благодаря ему процессы камеральной обработки стали значительно проще и занимают гораздо меньше времени. Но только на на этом возможности геодезических программ не заканчиваются. Осуществив все необходимые вычисления и уравнивания, можно построить план в электронном виде и распечатать, а в случае необходимости провести коррективы.

Метод тахеометрической съемки

Тахеометрическая съемка является наиболее распространённым методом наземных съемок ситуации и рельефа местности, так как обладает существенными преимуществами, среди которых- быстрота выполнения полевых работ, возможность производства съемочных работ в неблагоприятный период, комплексное измерение планового и высотного положения снимаемой точки одним прибором. Метод тахеометрической съемки является наиболее эффективным при съемке незначительных участков местности, полос вдоль трасс линейных сооружений, а также в тех случаях, когда применение других методов нецелесообразно или технически невозможно.

Основные принципы съемки местности

Для того чтобы успешно снимать местность, необходимо придерживаться следующих принципов:

Выбор точки обзора. Начните с выбора наиболее выгодного ракурса для съемки. Определите, какую информацию о местности вы хотите передать, и решите, какое положение фото- или видеокамеры позволит лучше всего это сделать.
Использование уровня горизонта. Для создания устойчивого и гармоничного кадра следует выровнять горизонт на линии уровня визуального поля

Это придает снимку баланс и четкость.
Внимание к деталям. Сосредоточьтесь на важных деталях местности, таких как геологические образования, здания, растительность и водные объекты

Используйте приемы композиции, чтобы привлечь внимание к этим элементам.

Игра света и тени. Используйте свет и тени для создания интересных эффектов и подчеркивания форм и контуров местности. Обратите внимание на время съемки, чтобы солнечные лучи создали нужную атмосферу.

Непредсказуемость погоды. Погода может сильно влиять на атмосферу и настроение снимка местности. Используйте ее в свою пользу, будь то туман, снег или ясное небо, чтобы придать фотографии или видео дополнительную глубину и насыщенность.

Съемка местности требует внимания к деталям, хорошей подготовки и чувства композиции. Следуя основным принципам, вы сможете создать качественные фото- и видеоматериалы, которые передадут атмосферу и характер интересующей вас территории.

Особенности обработки и анализа полученных снимков

После съемки ситуации местности на фотографиях необходимо провести обработку и анализ полученных снимков. Это позволит выявить особенности местности, её состояние и потенциальные проблемные зоны.

Одной из основных задач обработки снимков является дешифрирование полученной информации и определение характеристик объектов. Для этого используются различные методы и программы.

В процессе обработки снимков можно выделить несколько основных этапов:

1. Предварительная обработка:

На этом этапе производится коррекция основных параметров снимков, таких как яркость, контрастность и цветовая гамма. Также возможно удаление шумов и других артефактов, которые могут возникнуть в процессе съемки.

2. Геометрическая обработка:

На данном этапе производится коррекция геометрических искажений, которые могут возникнуть в результате съемки. Это позволяет получить более точную и соответствующую действительности картину местности.

3. Классификация и идентификация объектов:

После предварительной и геометрической обработки можно приступить к классификации объектов на снимках. Для этого используются различные алгоритмы и методы компьютерного зрения. Результатом является разметка полученных снимков по классам объектов (например, лесной участок, водная поверхность, заброшенная территория и т.д.).

Полученные данные могут быть использованы для анализа местности и выявления особенностей, которые невозможно обнаружить на месте. Например, можно определить плотность растительности, наличие геологических объектов, степень загрязнения и другие характеристики.

Таким образом, обработка и анализ полученных снимков позволяют получить детальную информацию о местности, что может быть полезно в различных сферах, от экологии и геологии до градостроительства и сельского хозяйства.

Что такое геодезия и съемка ситуации на местности?

Съемка ситуации на местности – это процесс сбора и записи информации о геометрических и топологических особенностях местности, таких как рельеф, объекты и коммуникации, с целью создания карт, планов и других графических изображений. Для выполнения съемки используются различные методы и специализированное оборудование.

Одним из основных методов съемки ситуации на местности является тахеометрический метод. Этот метод основан на использовании тахеометра – инструмента, который сочетает в себе теодолит (прибор для измерения углов) и дальномер (прибор для измерения расстояний). Тахеометр позволяет измерять горизонтальные и вертикальные углы, а также расстояния до объектов на местности.

Для выполнения съемки также часто применяется дифференциально-уровневый метод. Этот метод основан на использовании нивелира, которым измеряются различия высотных отметок между точками на местности. Дифференциальная нивелировка позволяет определить высоты точек относительно друг друга с высокой точностью.

Обработка данных, полученных в результате съемки ситуации на местности, осуществляется с помощью специализированных программ и компьютерной графики. Полученная информация может быть использована при проектировании дорог, строительстве зданий, разработке участков для различных нужд, создании цифровых карт и других целей.

В итоге, геодезия и съемка ситуации на местности играют важную роль в различных отраслях, таких как строительство, архитектура, градостроительство и геоинформационные системы. Они позволяют получить точные и надежные данные о местности, что является необходимым для успешной реализации проектов и планирования территории.

Результат проведения топографической съемки

В результате выполнения топографических съемок заказчик получит технический отчет, который включает в себя весь спектр технической документации, составленной в полном соответствии с нормативными документами РФ. В качестве приложений, к отчету будут приложено техническое задание на съемку, разрешение на производство работ на данном земельном участке и весь комплекс карт и планов в бумажном и электронном варианте. Все документы будут согласованы в соответствии с действующим законодательством.

Полученный пакет документов по топографической съемке будет являться геоподосновой для начала разработки проектов генеральных планов, проектной документации на строительство и реконструкцию объектов или начала выполнения проектирования ландшафтных дизайнов на исследуемой территории, а также для межевания территории или производства кадастровых работ в целях дальнейшего оформления земли.

ЦПИ СА выполнит весь спектр работ по проведению съемок и оформит всю необходимую документацию на всех этапах производства данного вида работ.

Технические аспекты съемки ситуации местности

Основными инструментами для съемки ситуации местности являются камера и объектив. Оптимальный выбор камеры зависит от конкретных целей и требований съемки. Например, для воздушной съемки будут использоваться дроны с высоким разрешением камеры, а для наземной съемки – фотоаппараты с изменяемыми объективами.

Однако, независимо от выбора камеры, следует учесть такие технические аспекты, как разрешение и формат записи

Высокое разрешение позволяет получить более детализированные изображения, что важно при анализе местности. Формат записи определяет способ сохранения фотографий или видео, и должен быть совместим с программным обеспечением, используемым для анализа данных

Для съемки крупномасштабных местностей требуется широкоугольный объектив с большой оптической длиной фокуса. Это позволяет охватить большую площадь и получить панорамное изображение. В то же время, для детального изучения отдельных объектов или участков местности, рекомендуется использовать объектив с большой возможностью увеличения (телеобъектив).

Съемка ситуации местности также требует учета условий освещения. Если съемка происходит при ярком солнечном свете, может возникнуть проблема с избыточной яркостью или силуэтностью объектов. Рекомендуется использовать солнечный бленд, который помогает предотвратить попадание солнечного света на объектив и уменьшить нежелательные отражения.

Технические аспекты	Рекомендации
Фокусировка	Настройте фокус, чтобы получить четкое изображение основных объектов.
Экспозиция	Настройте экспозицию, чтобы достичь оптимального соотношения света и теней.
Баланс белого	Настройте баланс белого, чтобы избежать нежелательных оттенков тональности.
Стабилизация	Используйте стабилизацию изображения, чтобы предотвратить его размытие при съемке из руки или с использованием транспортного средства.

Важно помнить, что технические аспекты съемки ситуации местности могут различаться в зависимости от конкретной задачи и условий съемки. Правильное использование камеры, объектива и настройки параметров позволит получить качественные изображения, необходимые для детального анализа местности и принятия важных решений

Этапы съёмочного процесса

Чтобы получить достоверные сведения об исследуемом объекте в максимальных объёмах, съёмочный процесс проводится поэтапно.

1. Подготовительный этап.
2. Полевой.
3. Камеральный.

Во время подготовки собирается полная информация о земельном участке, изучаются его особенности. За основу берутся такие материалы, как техническое задание, исходная документация, предоставленная заказчиком. На основании этих данных разрабатывается, согласовывается и утверждается подробный план последующих действий по геодезическим изысканиям.

При работах непосредственно на местности в полевых условиях проводится рекогносцировка объекта. Благодаря чёткому следованию по пунктам составленного плана, измерения проводятся точно в установленные сроки: строится геодезическая сеть, заснимается земля, ведётся абрис. Все работы выполняются в соответствии с требованиями действующих нормативов.

Измерения привязываются к пунктам геодезической сети. Здесь же осуществляется предварительная обработка измерений, чтобы исключить грубые ошибки и проверить все параметры съёмки на соответствие требованиям технического задания.

На камеральном этапе обрабатываются данные, полученные с полевых работ: проводится тщательный анализ, проверка точности измерений, составление геодезического плана исследуемого земельного участка. Все изображения на плане выполнены в заданном масштабе с применением условных знаков. Далее разработанная документация проходит соответствующие согласования и экспертизы в контролирующих организациях.

Триангуляция

Главная цель триангуляции — определение координат и высотных отметок точек на местности. Для этого необходимо измерить углы и стороны треугольников, а также установить базовые точки, которые имеют известные координаты и высотные отметки.

На практике триангуляция выполняется с использованием специального оборудования — теодолитов, нивелиров и трибратов. Теодолиты используются для измерения горизонтальных и вертикальных углов, нивелиры — для измерения разности высот между точками, а трибраты — для установки исходных и реперных точек.

Процесс триангуляции включает в себя несколько этапов. Сначала выбираются базовые точки — точки с известной геодезической привязкой. Затем с их помощью проводят измерения углов и сторон треугольников. По полученным данным выполняется графическое построение карты местности с указанием координат и высотных отметок точек.

Триангуляция является одним из основных методов съемки ситуации на местности в геодезии. Он применяется в различных отраслях — от строительства и дорожного дела до картографии и геологии.

Слайд 2Теодолитная съемкаТеодолитная съемка, как и другие съемки, производится по основному

правилу геодезии «от общего к частному», то есть сначала создается

съемочная геодезическая сеть, а затем производится съемка подробностей (ситуации). Съемочной геодезической сетью при теодолитной съемке может быть теодолитный ход. Теодолитным ходом называется построенный на местности разомкнутый или сомкнутый многоугольник (полигон), в котором измеряются все стороны и горизонтальные углы между ними.Ход, проложенный внутри крупного полигона для сгущения съемочного обоснования и опирающийся на точки полигона, называется диагональным. Ход может быть проложен между двумя жесткими точками (координаты таких точек известны), жесткими сторонами (координаты начальной и конечной сторон известны. Ход, опирающийся на жесткую точку (или сторону) только одним концом, называется висячим.Перед производством измерений на местности все вершины (поворотные точки) полигонов и ходов в зависимости от их назначения и сроков работ закрепляются кольями, столбами и другими знаками. После закрепления точек измеряют углы и длины сторон (линий) полигонов и ходов. Перед измерением линий производят подготовку, заключающуюся в вешении их, а также удалении с измеряемой линии камней, кустов, кочек и т.п. Таким образом, процесс теодолитной съемки складывается из:обозначения и закрепления точек на местности;подготовки линий к измерению;измерения линий и углов между ними;съемки ситуации.

Где используются результаты геодезической съёмки

Такая работа необходима для оформления документов и сделок при приватизации или выкупе земельных участков, межевании земель сельскохозяйственных угодий.

При планировании газификации также используются услуги по топографической и геодезической съёмкам. Без этих работ невозможно обеспечить безопасность и оптимизацию при проведении газовых сетей.

На этапе изысканий приблизительно определяется:

1. Расположение сетей газоснабжения.
2. Местонахождение имеющихся инженерных коммуникаций.
3. Экологический фон окружающей среды.
4. Наличие дорожных развязок.
5. Глубина пролегания подземных вод.
6. Описание и оценка растительности.

От точности проведения изысканий зависит правильность оформления ситуационного плана земельного участка.Благодаря профессионализму операторов и широкимвозможностям специализированного оборудования, топографическая съёмка производится на высоком уровне.

Чтобы привязка к географическим координатам была наиболее точной, необходимо производить данную процедуру с помощью спутникового съёмочного оборудования.

Съемка ситуации

_______
Съемка ситуации заключается в привязке контуров и предметов местности к сторонам и вершинам теодолитного хода.

_______
Съемка ситуации может быть выполнена различными способами.

6.1. Способ прямоугольных координат (способ перпендикуляров)

_______
Ближайшая к контуру сторона хода принимается за ось абсцисс, точка А – за начало координат. Положение каждой точки определяется прямоугольными координатами X и Y. Перпендикуляры на местности строятся с помощью двузеркального эккера.

_______
Абсциссы отмеряют обычно с помощью мерной ленты, а ординаты – с помощью рулетки. Способ перпендикуляров применяется в основном при съемке вытянутых в длину контуров.

6.2. Способ полярных координат (полярный способ)

_______
В этом случае ближайшая к контуру сторона теодолитного хода принимается за полярную ось, начало линии – за полюс. Положение точек 1, 2, 3 определяется полярными углами ß₁, ß₂, ß₃; радиус – векторами d₁, d₂, d₃.

_______
Полярные углы измеряются с помощью теодолита одним полуприемом, причем лимб ориентируется по сторонам хода, стороны измеряются с помощью нитяного дальномера. При съемке особо важных контуров – с помощью ленты.

6.3. Способ линейных засечек

_______

Треугольники стараются делать близкими к равносторонним. Линейная засечка применяется часто при съемке строений. В этом случае расстояния измеряются лентой или рулеткой.

6.4. Способ угловых засечек

_______
Способ угловых засечек применяется в тех случаях, когда определить положение точки при помощи линейных измерений не удается.

6.5. Способ створов

_______
Положение точки Р определяется расстоянием 2-Р вдоль линии 2-Е. Положение створной линии определяется расстоянием 4-Е.

_______
При съемке ситуации составляется абрис.

_______
Абрис – это схематический чертеж, составленный в произвольном масштабе.

_______
На абрисе зарисовывается снимаемая ситуация и записываются результаты выполняемых при съемке угловых и линейных измерений. Абрис составляется отдельно на каждую сторону теодолитного хода. На основе абриса производится нанесение контуров местности на план.

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку «Показать результат»;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;

Что такое геодезия: основные понятия и принципы

Основные понятия в геодезии:

• Система координат — это согласованная система отсчета, которая используется для определения положения точек на поверхности Земли.
• Точка — это место на земной поверхности, у которого есть определенные географические координаты.
• Линия — это геометрическая фигура, состоящая из последовательности точек. Линии могут быть прямыми или кривыми.
• Площадь — это геометрическое понятие, которое определяет меру поверхности. В геодезии площадь может быть использована для определения размеров участков земли или площадей географических объектов.

Основные принципы в геодезии:

Точность — геодезические измерения должны быть выполнены с высокой точностью

Это важно для обеспечения надежности результатов и их использования в других областях, таких как строительство и картография.

Последовательность — геодезические работы должны выполняться в определенной последовательности, чтобы обеспечить правильное соотношение данных и предотвратить ошибки.

Систематичность — геодезические измерения и обработка данных должны быть выполнены по систематической методике, чтобы обеспечить единообразность и согласованность результатов.

Ориентированность на реальную ситуацию — геодезические работы должны быть проведены с учетом реальных условий и особенностей местности, чтобы получить точные данные, которые будут использоваться для принятия решений в различных областях деятельности.

Методы создания геодезических сетей

_______
Плановые геодезические сети создаются методами триангуляции, полигонометрии и трилатерации. При построении геодезической сети методом триангуляции на местности закрепляется ряд точек, которые в своей совокупности образуют систему треугольников. В треугольниках измеряются все углы и некоторые стороны, которые называются базисными. По длине базисной стороны и измеренным углам, вычисляют длины всех сторон, а затем координаты всех пунктов сети.

_______

Метод полигонометрии заключается в построении на местности системы ломанных линий, называемых полигонометрическими ходами. Эти ходы прокладывают обычно между пунктами триангуляции. В полигонометрических ходах измеряются все углы поворота и длины всех сторон.

_______

При построении сети методом трилатерации на местности также строится сеть треугольников, в которых при помощи высокоточных дальномеров измеряются все стороны.

_______
Сети сгущения строят для дальнейшего увеличения плотности (числа пунктов, приходящихся на единицу площади) государственных сетей. Плановые сети сгущения подразделяют на 1-й.и 2-й разряды.

_______
Съемочные сети — это тоже сети сгущения, но с еще большей плотностью. С точек съемочных сетей производят непосредственно съемку предметов местности и рельефа для составления карт и планов различных масштабов.

_______
Специальные геодезические сети создают для геодезического обеспечения строительства сооружений. Плотность пунктов, схема построения и точность этих сетей зависят от специфических особенностей строительства.

_______
Государственные высотные геодезические сети создают для
распространения по всей территории страны единой системы высот. За начало высот в Российской Федерации и некоторых других странах принят средний уровень Балтийского моря, определение которого проводилось в период с 1825 до 1840 г. Этот уровень отмечен горизонтальной чертой на медной металлической пластине, укрепленной в устое моста через обводной канал в Кронштадте.

_______
Между пунктами государственных высотных геодезических сетей высокой точности (1-го класса) размещают пункты высотных сетей низших классов (2-го, 3-го и т.д.). Несколько пересекающихся ходов называют сетями. Как правило, сети создают из ходов, прокладываемых между тремя или более точек. В целом точки (реперы) высотных сетей, называемых нивелирными, достаточно равномерно распределены на территории страны.

_______
На незастроенной территории расстояния между реперами составляют 5…7 км, в го-
родах сеть реперов в 10 раз плотнее

_______
Для решения ограниченного круга вопросов при изысканиях, строительстве и эксплуатации зданий и сооружений создают высотную сеть технического класса.

_______
Как правило, сети образуют полигоны с узловыми точками (общими точками пересечения двух или более ходов одного и того же класса). Каждый нивелирный ход опирается обоими концами на реперы ходов более высокого класса или узловые точки.

Топографическая съемка – цели и задачи.

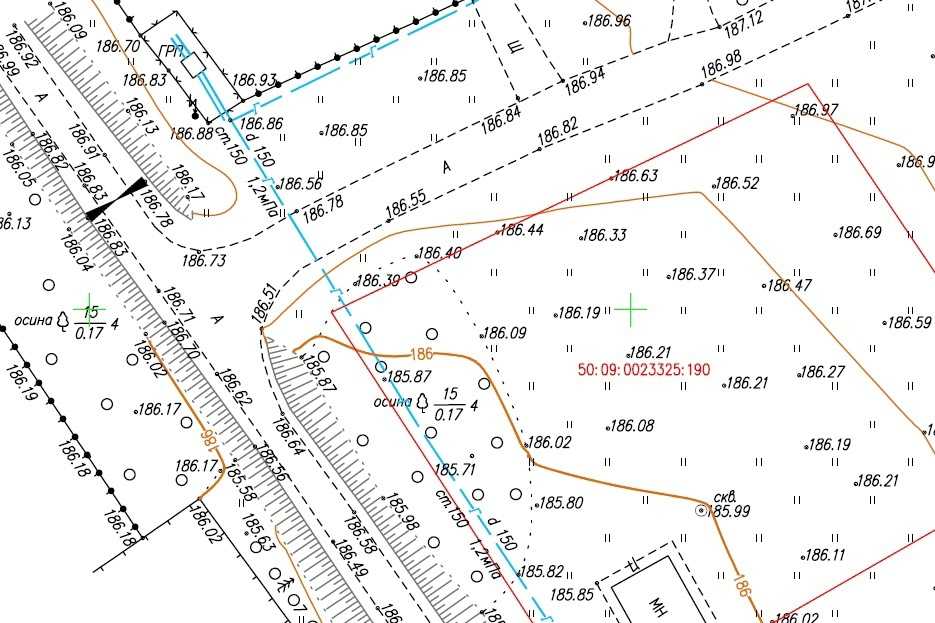

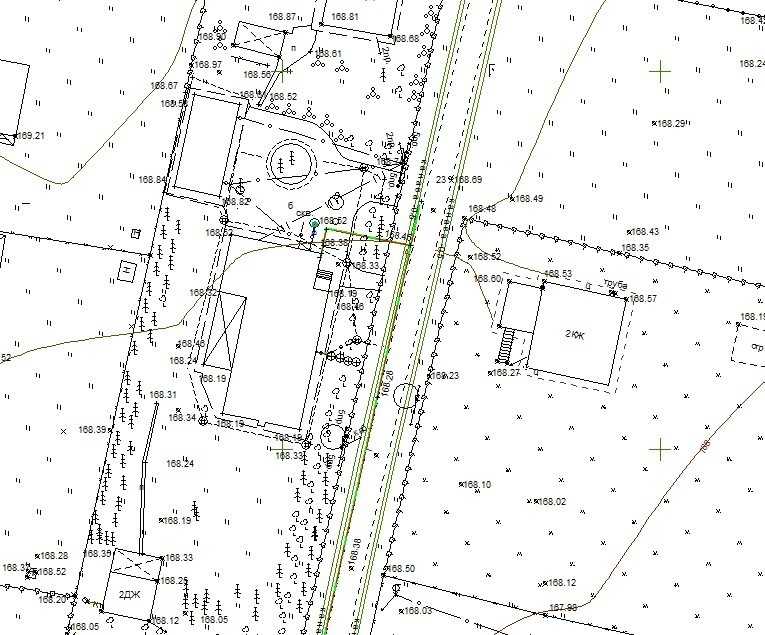

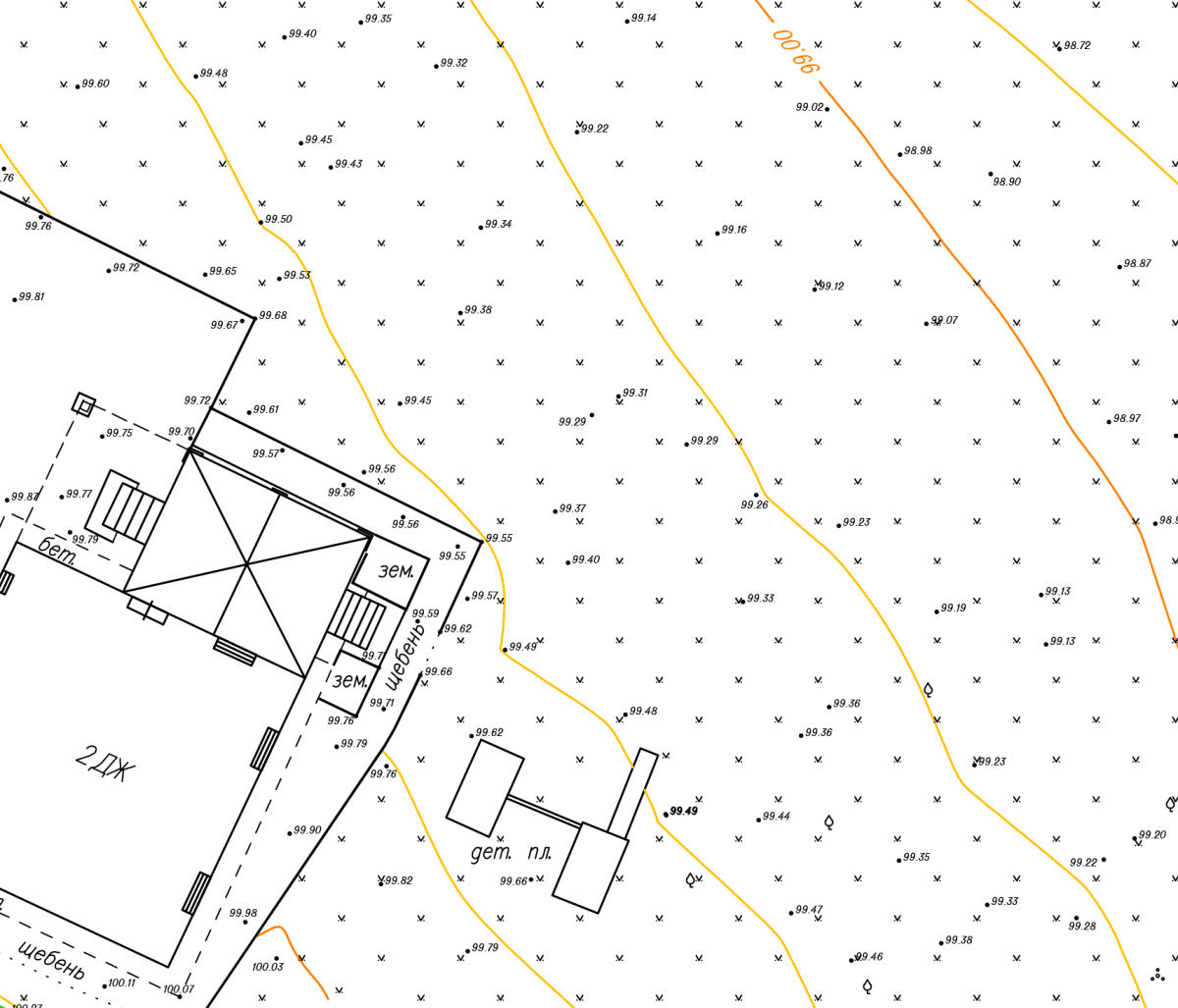

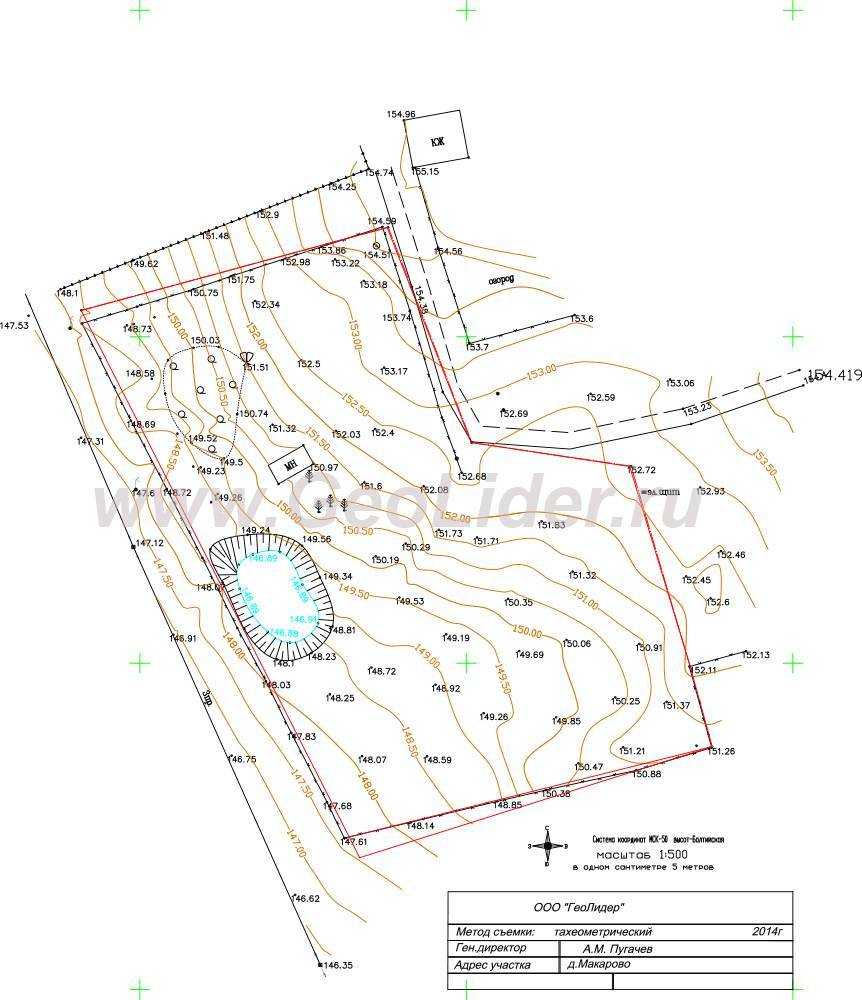

Мероприятия по топографической съемке проводят с целью установить максимально точные данные об исследуемой территории и разработать геоподоснову, которая будет являться базой для дальнейших инженерных изысканий и разработки проектной документации для различного вида работ. В зависимости от степени сложности предполагаемых работ, это могут быть единичные исследования территории с составлением планов местности, а может быть комплексный подход к съемке со всеми ее составляющими.

Существует целый ряд проектных и кадастровых работ, инженерных изысканий и разработок, требующих наличие топографической съемки местности как основы, без которой данные работы не могут быть проведены. На основе топографической съемки, в частности, решаются такие задачи, как:

• Создание проекта раздела земельного участка
• Оформление документации по определению площади земельного участка и местоположения его границ
• Подготовка документов для постановки земельного участка на кадастровый учет
• Получение разрешения на проведение строительных работ на данном земельном участке
• Получение разрешения на проведение инженерных коммуникаций на земельный участок
• Получение разрешения проводить перенос инженерных коммуникаций на земельном участке
• Оформление проектов ландшафтного дизайна земельного участка и др.

Изготовленные с использованием топографической съемки проекты при их реализации обеспечивают точное исполнение при их реализации с учетом всех особенностей местности. При подготовке документации, определяющей уникальные характеристики земельного участка в целях кадастрового учета, гарантируют достоверность сведений, вносимых в государственный кадастр.
