Приборы для проведения геодезических работ

Какие бывают геодезические сети?

Учитывая, что геодезические сети строятся по принципу масштабирования от самых крупных до мелких, расположенных в пределах конкретного земельного участка, они подразделяются на следующие категории:

• Глобальные, которые предстают собой координатную сетку из параллелей и горизонталей, опоясывающих всю поверхность земного шара, определяются при помощи спутников.
• Государственные – могут быть плановыми, высотными или пространственными, позволяют определить точное положение точки во всех трёх измерениях с привязкой к глобальной сети.
• Сгущенные, или локальные сети, которые используются в масштабах городских агломераций, посёлков и других наделённых пунктов. Предназначены для разбивки территории, проведения межевания участков земли, организации пятна застройки, выноса осей для точной привязки объекта капитального строительства.

На практике выделяется подвид сгущённых сетей – съёмочные, которые используются для оформления топографического плана местности в границах рассматриваемого участка. Именно такие сети являются основой для проектирования объекта.

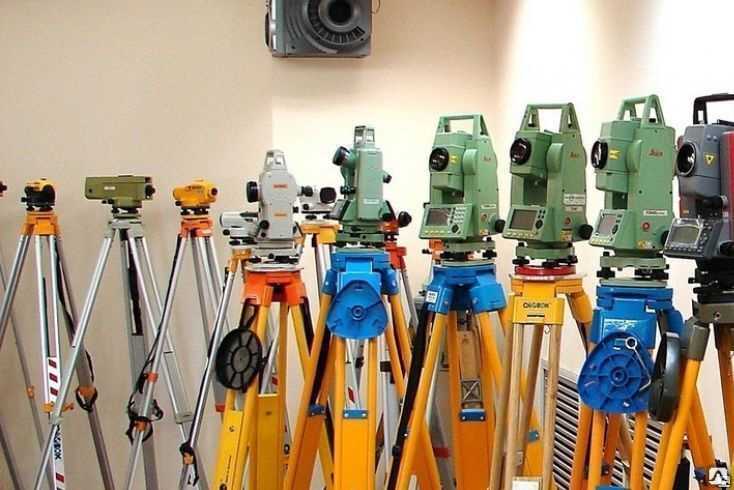

Основные виды геодезических устройств

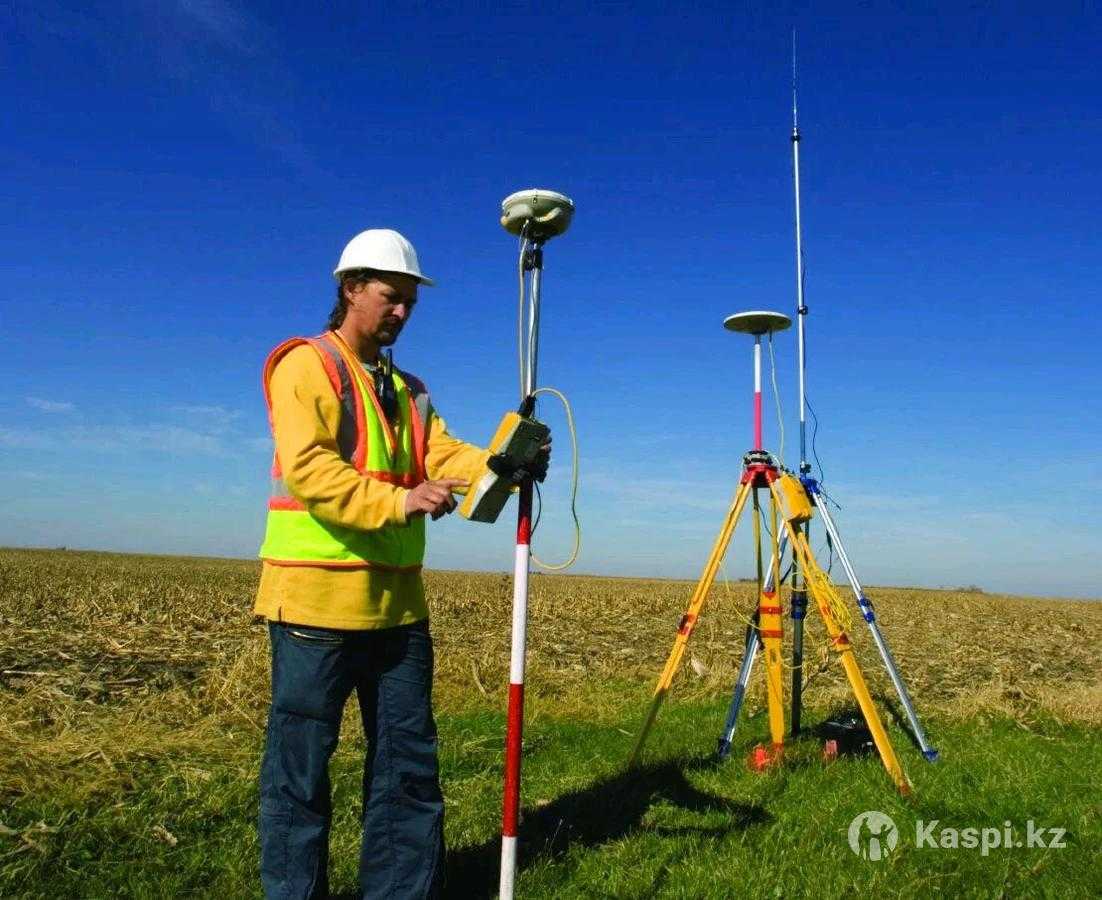

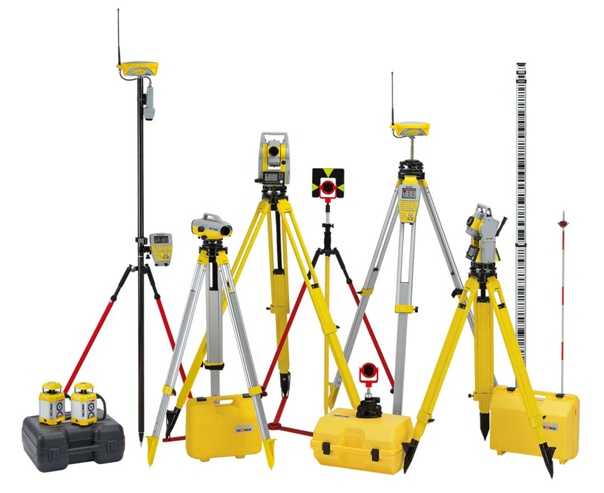

GPS-техника

При формировании информации для построения карт в малоизученных или труднодоступных районах высокая точность и качество выполняемых работ обеспечивается с использованием специализированного GPS-оборудования. с его помощью у пользователя появляется возможность получать необходимые координаты с точностью до 1 мм в любых погодных или климатических условиях, при любой видимости. Кроме того, такие устройства управляются при помощи одной-двух кнопок, поэтому обучение оператора занимает минимум времени, не требуя специальной подготовки.

Важно и то, что обработка результатов проведенных измерений с помощью профильного программного обеспечения также фактически выполняется в автоматическом режиме. С использованием технологий GPS у предприятий, предоставляющих геодезические услуги, появляется возможность несколько сократить число специалистов, выезжающих на объект, тем самым снижая себестоимость предоставляемых услуг

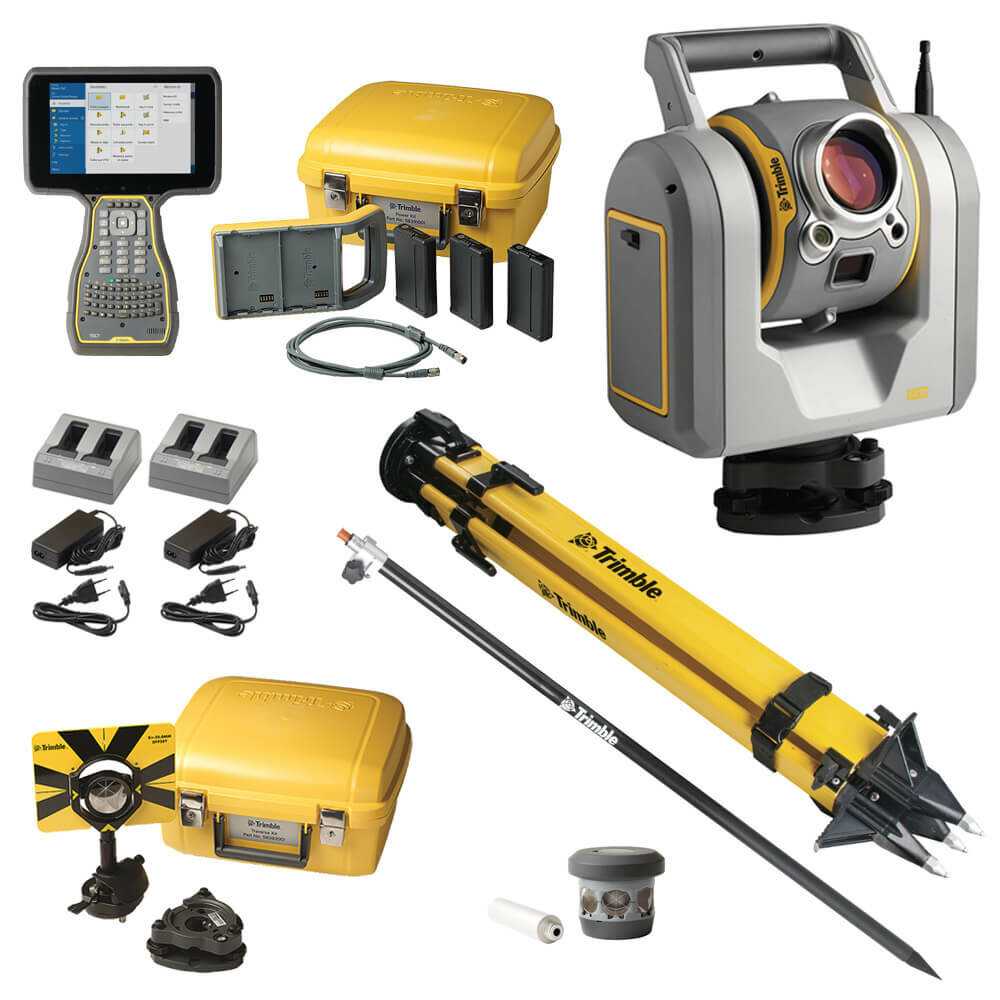

Электронный тахеометр

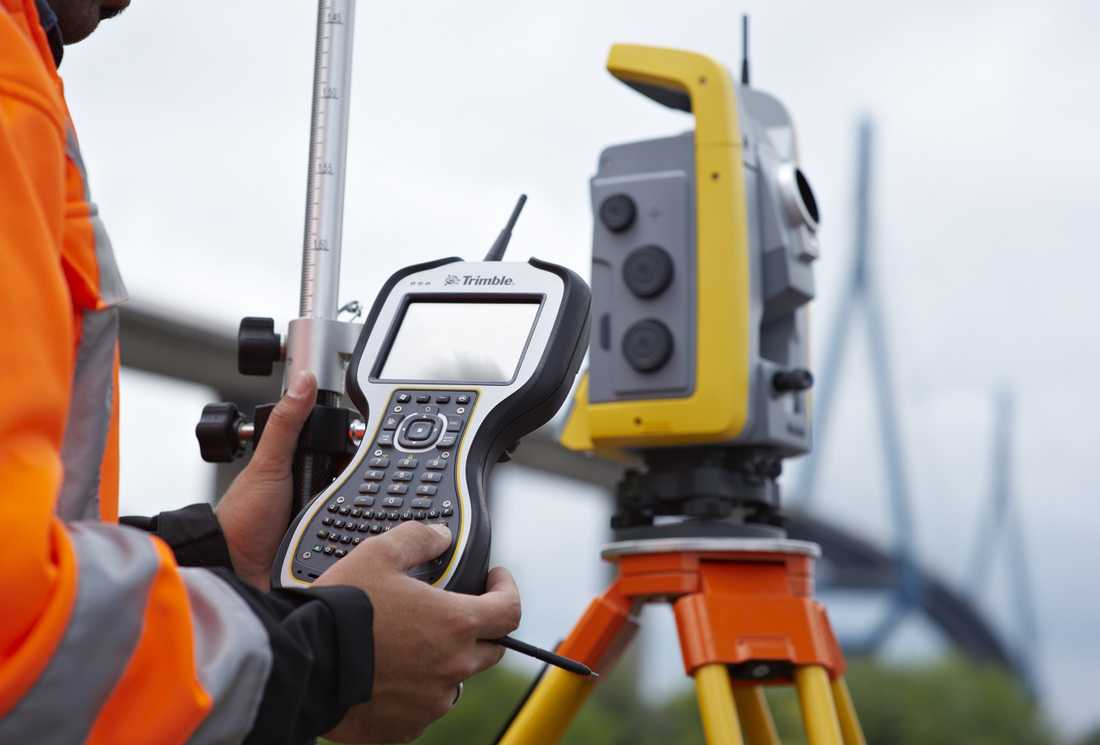

Этот прибор идеально подходит для ведения работ в полевых условиях и кодирования полученной информации. Тахеометры используются при проведении съёмок местности после получения о ней всех базовых координат, изменений для каждой из точек геодезической сети. Тахеометры позволяют не только измерять расстояния и углы, но и кодировать данные, выполняя своего рода «оцифровку» полученных сведений непосредственно в поле.

Технология выполнения работ с использованием этого прибора достаточно проста и автоматизирована: в специальную таблицу вносятся все объекты, которые подлежат исследованию, присваивая им индивидуальный идентификатор. Программное обеспечение позволяет загрузить эти сведения в прибор, чтобы при выполнении работ оператор получил возможность просто выбирать на экране тахеометра необходимый объект и измерять его координаты. В камеральных условиях данные выгружаются в компьютер, а геодезист получает всю информацию с привязкой к конкретному объекту. Это значительно облегчает работу и снижает до минимума вероятность ошибки.

Тахеометры также активно используются при проведении:

• инженерных измерений,
• туннельных работ,
• измерений фасадов зданий,
• мониторинга деформаций,
• при проведении расчётов объёма земляных работ,
• в процессе монтажа конструкций,
• работ в труднодоступных местах.

Лазерные дальномеры

Это компактные портативные приборы, получившие широкое применение в работе архитекторов, строителей, дизайнеров, домашних мастеров. Лазерные дальномеры очень популярны и востребованы благодаря своей функциональности, удобству эксплуатации, невысокой стоимости. Принцип работы такого инструмента заключается в измерении времени, за которое лазерный луч проходит расстояние от излучателя до заданного объекта и обратно. Погрешность полученного результата ограничивается миллиметрами, а скорость выполнения замеров, их точность и возможность выполнения одним человеком без помощника стали определяющими при выборе оптимального оборудования для проведения подобных работ.

Лазерные нивелиры

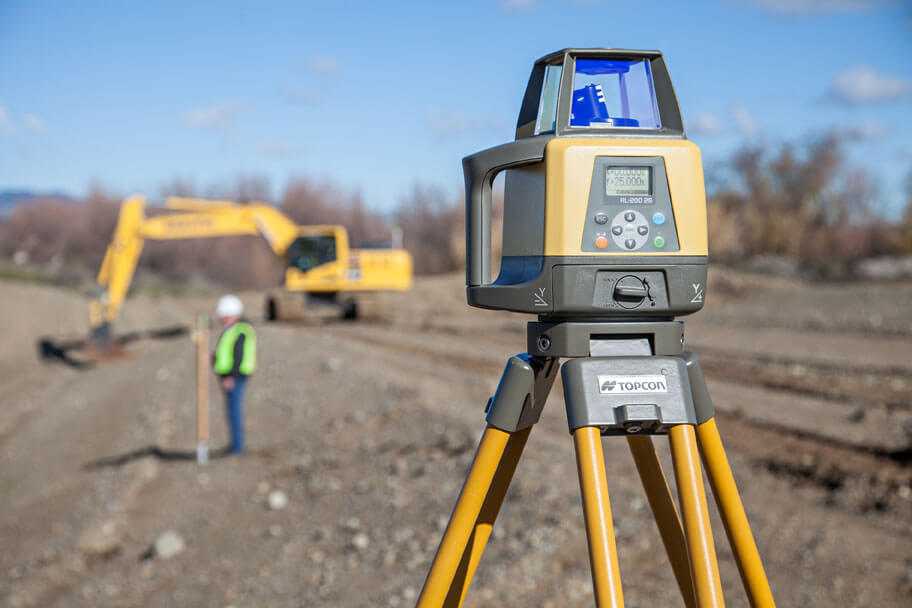

Эти приборы, по сути, являются построителями плоскостей при помощи лазерных лучей. В результате их использования специалисту удаётся быстро и наглядно получить видимые линии, которые проецируются на заданную поверхность. Все полученные плоскости всегда идеально выровнены по вертикали и горизонтали, что позволяет оперативно оценить качество выполненных строительных работ при наружной и внутренней отделке помещений. Обработка полученных данных выполняется при помощи специализированного программного обеспечения.

Теодолиты и оптические нивелиры

Это профессиональное геодезическое оборудование, которое позволяет с высокой точностью определить расстояния, превышения точек по вертикали, горизонтальные и вертикальные углы. Теодолиты и оптические нивелиры – неэлектронные устройства, которые могут использоваться специалистами вне зависимости от погодных условий. Они особенно активно используются при устройстве фундаментов и возведении, в ходе строительства эстакад и мостов.

Сотрудники компании «ГеоСодружество» оснащены всем необходимым для проведения полного комплекса работ на объектах любого назначения, чтобы гарантировать неизменно высокую точность и качество выполняемых работ.

Современный электронный теодолит VEGA TEO

Электронный теодолиты Vega имеют надежную систему отсчета горизонтальных и вертикальных углов, а так же гарантирует стабильность и точность результатов. Значения горизонтального угла можно устанавливать на ноль на исходное направление и фиксирование отсчета по горизонтальному кругу.

Для выполнения работ в условиях недостаточной освещенности используется подсветка дисплея. Простое и удобное управление прибором осуществляется с помощью 6-ти клавиш. Конструкция прибора отличается высокой надежностью и экономным режимом электропитания. Электронный теодолит VEGA TEO5 применяется при строительстве зданий и сооружений, триангуляции, полигонометрии, в геодезических сетях сгущения и других видах работ.

Точность измерения углов

Увеличение зрительной трубы, крат

Минимальное расстояние фокусирования, м

ЖК с двух сторон, 2 строки по 9 символов

Рабочая температура, °С

Время работы от штатной батареи, часов

батарейки — 6ч, аккумулятор — 15ч

4,4 (6,8 с футляром)

3. Прибор для измерения длин линий

Дальномер — устройство, предназначенное для определения расстояния от наблюдателя до объекта.

Дальномерные приспособления делятся на активные и пассивные:

Другие геодезические инструменты

Рас­ши­ре­ние объ­ё­мов ра­бот в при­клад­ной гео­де­зии при­ве­ло к соз­да­нию ря­да спе­циа­ли­зир. при­бо­ров. Так, для гео­де­зич. обес­пе­че­ния строи­тель­ст­ва и экс­плуа­та­ции инж. со­ору­же­ний раз­ра­бо­та­ны при­бо­ры вер­ти­каль­но­го про­ек­ти­ро­ва­ния то­чек с од­но­го го­ри­зон­та на дру­гой, ис­поль­зуе­мые при мно­го­этаж­ном строи­тель­ст­ве и мон­та­же тех­но­ло­гич. обо­ру­до­ва­ния.

Двухчастотный приёмник GPS.

Прин­цип дей­ст­вия створ­ных при­бо­ров (али­нио­мет­ров) и при­бо­ров для кон­тро­ля пря­мо­ли­ней­но­сти и со­ос­но­сти ос­но­ван на за­ко­не пря­мо­ли­ней­но­го рас­про­стра­не­ния све­та. Ре­фе­рент­ной пря­мой яв­ля­ет­ся ви­зир­ная ось зри­тель­ной тру­бы, ось сим­мет­рии ла­зер­но­го пуч­ка све­та или вер­ти­каль­ная плос­кость, в кото­рой рас­по­ла­га­ет­ся ось на­тя­ну­той стру­ны.

Аль­тер­на­тив­ный под­ход к вы­пол­не­нию гео­де­зических из­ме­ре­ний со­сто­ит в ис­поль­зо­ва­нии про­стран­ст­вен­ных ме­то­дов из­ме­ре­ний с при­ме­не­ни­ем в ка­че­ст­ве опор­ных то­чек мгно­вен­ных по­ло­же­ний ис­кус­ст­вен­ных спут­ни­ков Зем­ли. Из­ме­рительные ком­плек­сы, ба­зи­рую­щие­ся на этих прин­ци­пах, на­зы­ва­ют спут­ни­ко­вы­ми сис­те­ма­ми по­зи­цио­ни­ро­ва­ния (GPS и др.).

Как работает

Работа этого инструмента строится на двух основных методах, которые обусловлены его конструктивными особенностями:

1. Фазовый. Расстояние вычисляется посредством определения разности между фазами излучаемого и отражаемого светового луча.
2. Импульсный. Используется в самых современных инструментах, предназначенных для проведения измерений крайне высокой точности. Определяется расстояние по времени, через которое лазерный луч достигает отражателя и возвращается.

Режим, в котором будет работать прибор, также определяется диапазоном вычисления дальности расстояний. В зависимости от его интервала тахеометр можно разделить на два следующих типа:

Создавайте будущее вместе с нами

Присоединяйтесь к нашей команде: мы создаем финтех-сервисы для 28 млн клиентов и опережаем рынок на 5 лет. Работаем на результат и делаем больше, чем от нас ждут.

– отражательный (5 и более километров);

– безотражательный (может выполнять измерения до произвольной плоскости в диапазоне до 1,5 километров, но дальность также зависит от отражающих свойств поверхности).

Многие производители сейчас делают акцент на приборах со встроенной системой GPS для быстрого обнаружения объекта по его координатам.

На что обратить внимание при покупке?

Точность и дальность

При выборе электронного тахеометра стоит обратить внимание на точность и дальность работы, как с отражателем, так и без него. Не всегда заявленные компанией – производителем параметры соответствуют действительности

Часто этим грешат производители из поднебесной.

Удобство и функционал

Важно учитывать удобство при работе с программным обеспечением тахеометра. Неудобный и не понятный интерфейс может существенно усложнить и замедлить скорость проведения геодезических изысканий

Также важно и расположением элементов управления. Всё это в итоге сказывается как на скорости работы, так и на её продуктивности. Важно наличие у прибора встроенных функций для геодезии на строительной площадке.

Защищенность

При выборе инструмента для сложных условий строительной площадки важно обратить внимание на степень защиты от пыли, влаги, которые на стройке не редкость, а скорее данность. Согласитесь, что ремонт высокоточного оборудования неприятная ситуация, и она в тройне неприятная, в случае, когда сроки поджимают, а быстро найти резервный инструмент с нужными параметрами, затруднительно

Стоимость

Было бы ошибкой обращать внимание только на стоимость. Известны случаи, когда тахеометр не обеспечивал необходимую точность на дистанции в половину, заявленной производителем

Важно понимать, что высокоточное оборудование приобретается не на один день или неделю. От качества и скорости взятия отсчетов будет зависеть успешность выполнения проекта строительства в целом

Поэтому лучше доверить свой выбор известным компаниям, которые уже не одно десятилетие в производстве геодезических приборов, и доказали на деле высокое качество своей продукции.

Разновидности тахеометров

Классификация этих приборов достаточно обширна и разделяется по свойствам, функционалу и эксплуатации. По принципу работы принято различать следующие инструменты:

1. Оптические (монограмные) – по своей сути являются сложными теодолитами со специальным номограммным кипрегелем.
2. Электронные – цифровые приборы с установленным ПО. Может хранить данные замеров и вычислений во внутренней памяти. Сочетает в себе теодолит и светодальномер.
3. Автоматизированные – используются для выполнения сложных инженерных работ, поскольку позволяют произвести максимально точные измерения за короткий период времени. На сегодняшний день наиболее востребованные и дорогие.

По конструкции принято различать:

– модульные (отдельно сконструированные элементы теодолита, светодальномера и т.д.);

– интегрированные (все составляющие прибора объединены в один механизм);

– неповторительные (лимб монолитно закреплен на подставке).

В зависимости от сферы применения тахеометры разделяют на:

– строительные (геодезическое сопровождение работ);

– технические (элементарные задачи);

– инженерные (исполнительные съемки и другие сложные работы, требующие высокой точности).

Принципы работы геодезических инструментов

Теодолит – один из основных геодезических инструментов, используемый для измерения горизонтальных и вертикальных углов между направлениями на геометрические объекты. Он оснащен оптической системой, позволяющей измерять углы с большой точностью.

Нивелир – прибор, используемый для измерения разности высот между точками на местности. Он состоит из трубы с установленным внутри оптическим устройством, которое позволяет измерять разность высот между точками, а также горизонтальные расстояния.

Геодезический GPS – специализированная система для определения географических координат и высоты объектов на Земле с использованием сигналов, передаваемых спутниками. Он позволяет получать точные данные о местоположении объектов с высокой скоростью и точностью.

Тахеометр – инструмент, сочетающий возможности теодолита и нивелира. Он позволяет одновременно измерять углы и расстояния до объектов на местности, что позволяет получать полную информацию о географическом положении и высоте объектов.

Все эти геодезические инструменты основаны на принципах оптических измерений и использования искусственных сигналов. Они обеспечивают высокую точность и надежность измерений, что позволяет геодезистам проводить точные геодезические работы на местности.

Приборы для измерения превышений

К та­ким при­бо­рам от­но­сят­ся оп­тич. ни­ве­ли­ры с уров­нем и са­мо­ус­та­нав­ли­ваю­щей­ся ви­зир­ной ли­ни­ей, элек­трон­ные ни­ве­ли­ры, ба­до­мет­рич. ни­ве­ли­ры, гид­ро­ста­тич. и гид­ро­ди­на­мич. ни­ве­ли­ры, мик­ро­ни­ве­ли­ры и др. Скон­ст­руи­ро­ва­ны ла­зер­ные ни­ве­ли­ры, в ко­то­рых ви­зир­ная ли­ния за­да­ёт­ся пуч­ком ла­зер­но­го из­лу­че­ния, и ни­ве­ли­ры ти­па «ла­зер­ная плос­кость» с ав­то­ма­тич. раз­вёрт­кой лу­ча в го­ри­зон­таль­ной или вер­ти­каль­ной плос­ко­сти. В со­че­та­нии с элек­трон­ны­ми дат­чи­ка­ми на рей­ках или др. ви­зир­ных уст­рой­ст­вах эти при­бо­ры обес­пе­чи­ва­ют вы­со­кую эф­фек­тив­ность гео­де­зич. из­ме­ре­ний.

Гид­ро­ста­тич. ни­ве­ли­ры ста­цио­нар­но­го и пе­ре­нос­но­го ти­пов ис­поль­зу­ют­ся при на­блю­де­нии за по­ло­же­ни­ем тех­но­ло­гич. обо­ру­до­ва­ния и стро­итель­ных кон­ст­рук­ций в пе­ри­од на­лад­ки и экс­плуа­та­ции со­ору­же­ний. Вы­пус­ка­ют­ся элек­трон­ные (циф­ро­вые) ни­ве­ли­ры с ко­до­вы­ми рей­ка­ми, по­зво­ляю­щие све­сти к ми­ни­му­му субъ­ек­тив­ные по­греш­но­сти на­блю­да­те­ля, на­ка­п­ли­вать ре­зуль­та­ты по­ле­вых из­ме­ре­ний в па­мя­ти при­бо­ра и пе­ре­да­вать их в ком­пь­ю­тер.

Часто задаваемые вопросы

Что такое тахеометр?
Тахеометр — это высокоточный геодезический прибор, который включает в себя функции теодолита, дальномера и нивелира. С помощью него производят геодезические, топографические и кадастровые работы на местности.

Что измеряет электронный тахеометр?
Он измеряет углы и расстояния между заданными объектами на местности. Накопленные данные обрабатываются с помощью программного обеспечения для последующего решения геодезических задач. Инженер получает необходимые координаты и высоты точек на местности.

Чем отличается тахеометр от теодолита?
Современный тахеометр имеет встроенный микропроцессор и способен быстро выполнять измерения углов и расстояний. Замеры автоматизированы и производятся нажатием кнопки.
В оптических теодолитах отсчет берется вручную. Электронные теодолиты позволяют производить угловые измерения кнопкой, с автоматическим взятием отсчета, но в отличие от тахеометров они ограничены в измерениях расстояний и превышений.
