Геодезический репер

Применение реперов в геодезии

Реперы являются одним из основных инструментов в геодезии и широко применяются для определения и фиксации точек на земной поверхности. Они играют важную роль в проведении измерений, создании карт, а также в других приложениях, связанных с определением координат и высот.

Некоторые примеры применения реперов в геодезии:
№
Применение

1
Определение геодезических сетей

2
Контрольные замеры при строительстве

3
Создание и обновление карт

4
Инженерные изыскания и проектирование

5
Подготовка геодезической основы для GIS

• Определение геодезических сетей: Реперы используются для фиксации и определения точек в геодезических измерениях. Они помогают установить основу для дальнейшего определения координат и высот других объектов.
• Контрольные замеры при строительстве: Реперы используются для контроля точности строительных работ. Они позволяют строителям определять и проверять координаты и высоты объектов в процессе строительства.
• Создание и обновление карт: Реперы используются для определения точных координат и высот объектов на земле. Эта информация используется для создания и обновления карт, а также других географических информационных систем (GIS).
• Инженерные изыскания и проектирование: Реперы используются для определения точных координат и высот во время инженерных изысканий. Эти данные помогают инженерам разработать эффективные проекты и обеспечить высокую точность в планировании и строительстве.
• Подготовка геодезической основы для GIS: Реперы используются для создания геодезической основы, которая является основой для географических информационных систем (GIS). Она предоставляет точные координаты и высоты для объектов на земле.

Применение реперов в геодезии необходимо для получения качественной и точной информации о географических объектах. Они являются основой для проведения геодезических измерений и обеспечивают высокую точность данных, которые используются в различных отраслях, включая строительство, землеустройство и картографию.

Как считывать и использовать информацию с геодезических меток

Геодезические метки представляют собой особые маркеры, установленные на местности для обозначения точек геодезической сети. Они содержат информацию о географических координатах, высоте над уровнем моря, а также других параметрах, которые могут быть полезны при работе с картами и навигацией.

Чтобы считать информацию с геодезической метки, необходимо использовать специальное оборудование, например, геодезический прибор или GPS-навигатор. Приблизившись к метке, необходимо включить прибор и получить с его помощью данные о координатах и высоте, записанные на метке.

Полученные данные могут быть использованы для различных целей, в зависимости от потребностей пользователя. Например, информация о координатах может быть использована для построения карты местности или определения географического положения объекта. Высота над уровнем моря может быть полезна при планировании строительства или измерении высотных характеристик объекта.

Геодезические метки играют важную роль при выполнении геодезических работ, таких как замеры и обследования. Они позволяют повысить точность и надежность полученных данных, а также обеспечить их интерпретацию и взаимодействие с другими геодезическими системами.

В заключение, информация с геодезических меток является ценным ресурсом для различных сфер деятельности, связанных с изучением и использованием местности. Правильное считывание и использование этой информации может значительно улучшить эффективность работ и качество полученных результатов.

Перенос уровня моря на сушу

На материковую территорию этот уровневый показатель был перенесен с помощью нивелировки по линии железной дороги «Санкт-Петербург – Ораниенбаум» и «привязан» маркой-болтом к одному из зданий на Балтийском вокзале. Именно этот болт с 1892 года был основным репером для всех нивелировочных измерений в стране.

В 1946 г. на территории Советского Союза была введена единая система координат и высот. За исходный приняли уровень Балтийского моря с отметкой, соответствующей нулю на Кронштадтском футштоке. Это и есть контрольная реперная точка государственной нивелирной системы. От отметки абсолютного нуля ведутся расчеты высот и глубин для всех отечественных карт и лоций, определяются орбиты для полетов космических кораблей.

Закрепление на местности пунктов геодезических сетей

_______
Точки геодезических сетей закрепляют на местности знаками. По местоположению знаки бывают: грунтовые и стенные, заложенные в стены зданий и сооружений; металлические, железобетонные, деревянные, в виде откраски и т.д.; по назначению —
постоянные, к которым относятся все знаки государственных геодезических сетей, и временные, устанавливаемые на период изысканий, строительства, реконструкции, наблюдений и т.д.

_______
Постоянные знаки. Их закрепляют подземными знаками — центрами. Конструкции центров обеспечивают их сохранность и неизменность положения в течение длительного периода времени. Как правило, подземный центр представляет собой бетонный
монолит , закладываемый ниже глубины промерзания грунта и не в насыпной массив. У поверхности земли в монолите устанавливают чугунную марку, на которой наносят центр в виде креста или точки. Положению этого центра соответствуют коор-
динаты Х и Y и во многих случаях отметки.

_______
Для того чтобы с одного знака был виден другой (смежный),над подземными центрами устанавливают наружные знаки в виде металлических или деревянных трех- или четырехгранных пирамид или сигналов.

_______
Пирамиды или сигналы имеют высоту 3…30 м и более. Геодезический сигнал с подземным центром и столиком предназначен для установки измерительных приборов и настила при работе на нем наблюдателя. Верх сигнала или пирамиды заканчивается визирной целью , на которую при измерении углов направляют зрительную трубу теодолита. Настолик устанавливают также отражатель, если измеряют расстояния между пунктами светодалъномером. Для спутниковых измерений сигналы и пирамиды строить не надо.

_______

Как правило, пункты плановых разбивочных сетей и сетей сгущения закрепляют подземными центрами, такими же как и пункты государственных сетей. Так как расстояния между этими пунктами сравнительно небольшие, оформления их наружными знаками не требуется. Знаки могут закладывать в зданиях и сооружениях, в этом случае их называют стенными.

_______
Координаты всех пунктов плановой геодезической сети, а также отметки пунктов высотной геодезической сети заносятся в специальные каталоги , в которых кроме названия пунктов дается описание их местоположения.

_______
Иногда для различных целей могут создаваться местные геодезические сети.
Обязательным требованием при установлении местных систем координат является обеспечение возможности перехода от местной системы координат к государственной системе координат, который осуществляется с использованием параметров перехода (ключей).

_______
Каждая местная система координат может создаваться с одной или несколькими трех или шести градусными зонами. Параметры местных систем координат и ключи перехода к государственной системе координат (формулы и правила, по которым координаты точек в одной системе можно получить в другой системы) устанавливает Росреестр по согласованию с Минобороны РФ.

О Кронштадтском футштоке и определении уровня моря

Изначально изменение высоты уровня вод Финского залива отмечалось горизонтальными зарубками на стенках каналов и бассейнов, на поверхностях шлюзов. Когда в 1777 году в Кронштадте была организована специальная служба, наблюдения за водой проводились по отметкам футштока от дна Обводного канала.

Многолетние (с 1731 года) и регулярные заметки, наблюдения за колебаниями уровней воды Финского залива были обработаны гидрографом М. Ф. Рейнеке в 1840 г. По вычисленным им усредненным показаниям на каменной опоре одного из мостов через Обводной канал высекли горизонтальную черту. Через несколько десятков лет на этом уровне закрепили металлическую пластину с горизонтальной отметкой, практически совпадающей с нулевым показанием футштока.

Перспективы развития геодезических меток на местности

С развитием технологий и появлением новых инструментов, геодезические метки стали более точными и доступными. Сегодня они разрабатываются с использованием спутниковой навигации, лазерного сканирования и других современных методов. Это позволяет достичь высокой степени точности измерений и уменьшить разброс данных.

Одной из ключевых перспектив развития геодезических меток на местности является их использование в геоинформационных системах (ГИС). ГИС позволяют объединять геоданные из разных источников в одной системе, что упрощает и улучшает анализ и принятие решений. Геодезические метки могут быть использованы как референцные точки для создания и обновления геокодов, а также для определения точного местоположения объектов на карте.

Еще одной перспективой является развитие беспилотных авиационных систем (БПАС) и их применение в геодезии. БПАС позволяют выполнять аэрофотограмметрию и лазерное сканирование территории с высоты, что позволяет получить точные геодезические данные. Установка геодезических меток на местности может значительно упростить процесс создания карт и моделей местности с использованием БПАС.

Также стоит отметить, что геодезические метки могут быть использованы для создания искусственных навигационных систем на местности. Это особенно актуально для мест, где отсутствуют или недоступны существующие навигационные системы. Геодезические метки могут служить ориентирами для местных жителей и туристов, а также для навигационных систем с использованием мобильных приложений.

Таким образом, геодезические метки на местности имеют большое значение и перспективы развития. Их развитие и применение в современных технологиях и системах позволит точнее определять координаты и высоты объектов на земле, что упростит и улучшит множество процессов в различных отраслях деятельности.

Репер – что это такое?

Среди разнообразия сетей, пронизывающих современные мегаполисы, одной из самых малоизвестных остается государственная нивелирная сеть (ГНС). Высотная основа страны состоит из совокупности геодезических реперов, используемых для измерения высоты моря относительно нуля по Балтийской системе. Пункты ГГС, которые называют «геодезическими вышками», отличаются от высотных реперов четко выраженным центром и предельной точностью координат.

Репер в геодезии используется как опорный пункт по установлению высот промежуточных точек в рамках проведения изысканий, топографических съемок или научного изучения уровневых колебаний морей. Нивелирные маркеры закрепляют в земле или стенах инженерных сооружений и выделяют по функциональности три основных вида.

1. Вековые реперы обеспечивают продолжительную сохранность высотных отметок и используются в основном научным сообществом. Они распределяются по всей стране в местах, предусмотренных специальной схемой. Существуют грунтовые и скальные вековые знаки, сохранность которых зависит от места расположения, наружного оформления, добротности установки и материалов изготовления. Тип и конструкция маркера определяются глубиной залегания скальных пород. Если глубинная величина не превышает 120 см, закладывают бронзовый или нержавеющий репер типа 173к. По мере увеличения глубинных показателей изменяется тип, усложняется конструкция и повышается качественный уровень материалов используемых в изготовлении маркеров.

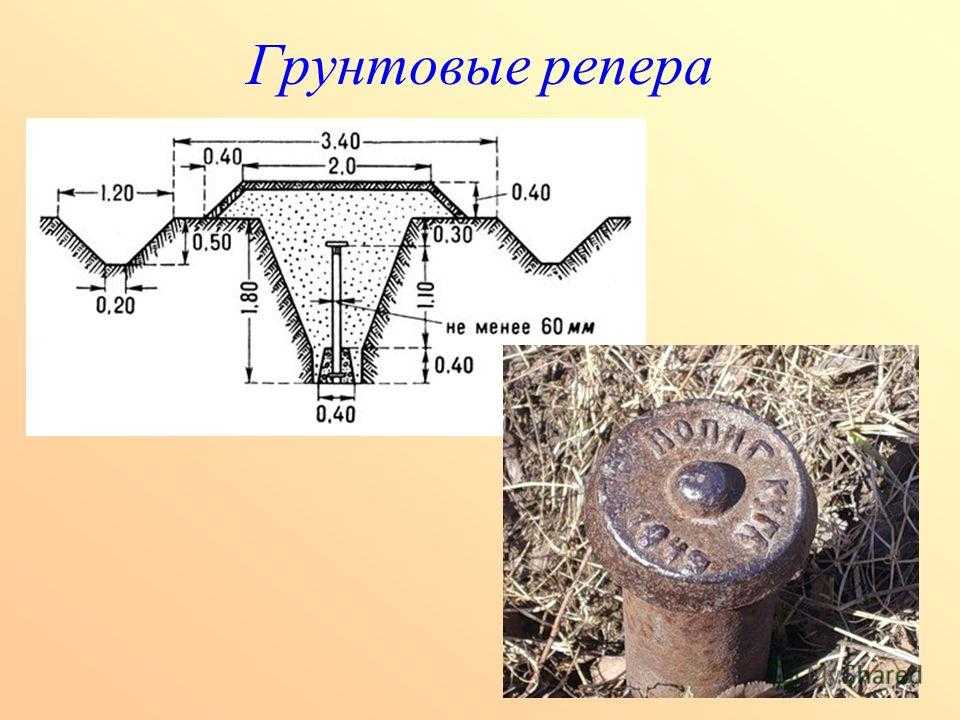

2. Применение фундаментальных реперов, которые подразделяются на грунтовые и скальные, ограничивается линиями нивелирования I и II класса. В зонах с сезонным и многолетним почвенным промерзанием вдоль автотрасс, железных дорог и речных берегов закладывают маркеры типа 161 оп. знак. Конструкционно – это ЖБИ пилон с «якорем» из бетонной плиты, который отливают прямо в котловане. Металлический каркас, установленный внутри трубы, наполняют бетоном и закладывают в верхние части плиты и пилона геодезические марки из малоуглеродистых сталей.

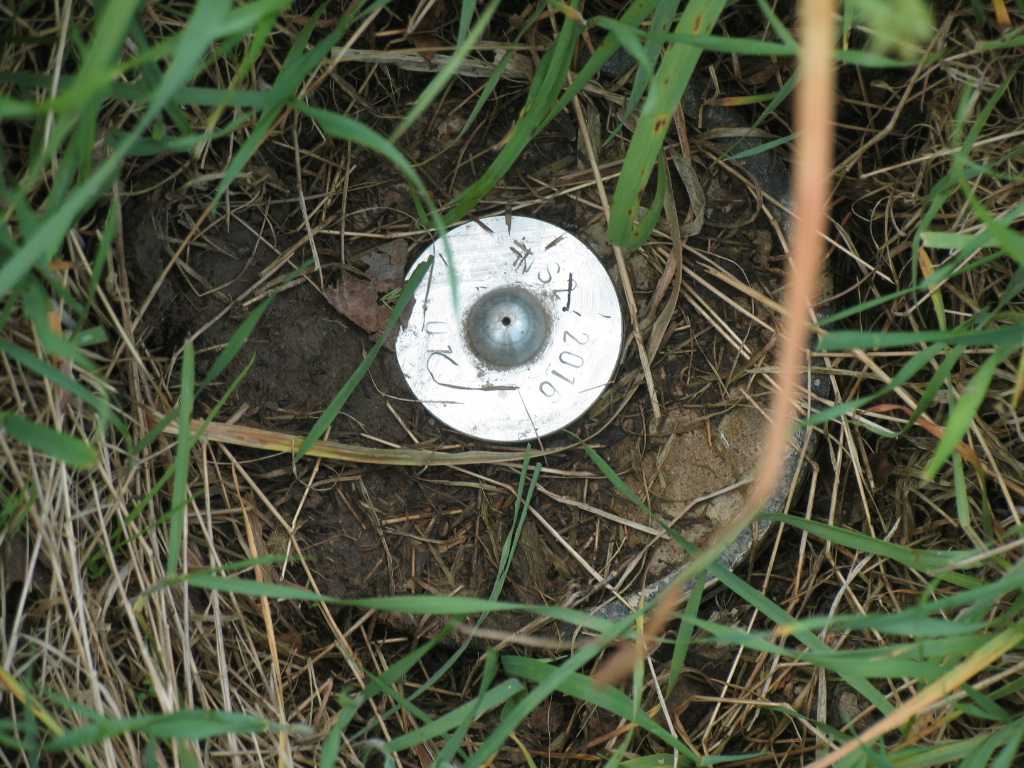

Рядовые реперы служат опорой для нивелирных линий всех классов. Геодезические знаки закладываются через каждые 5 км с увеличением расстояния до 7 км в труднодоступных районах и сокращением до 3 км в сейсмически активных зонах. Существует три разновидности рядовых реперов. Грунтовые и скальные маркеры конструкционно и по сборке повторяют центры ГГС. Стенные знаки закрепляются на высоте до 0,3 м в опорах фундаментах и несущих элементах мостовых и прочих инженерных сооружений.

Как определить координаты геодезической метки?

В процессе определения координат геодезической метки с помощью GPS необходимо выполнить следующие шаги:

1. Подготовка к измерениям: перед началом работы необходимо убедиться, что GPS-приемник находится в исправном состоянии и имеет достаточное количество заряда аккумулятора. Также необходимо установить нужные параметры и настройки на приемнике.

2. Установка антенны: антенну приемника необходимо установить на точке, где находится геодезическая метка

Важно точно определить местоположение метки и установить антенну таким образом, чтобы она была устойчиво закреплена и не двигалась в процессе измерений

3. Сбор данных: после установки антенны приемника необходимо начать сбор данных. GPS-приемник будет получать сигналы от спутников и записывать информацию о времени и координатах.

4. Обработка данных: после завершения сбора данных необходимо провести их обработку. Это может быть выполнено с использованием специального программного обеспечения, которое проводит анализ сигналов и определяет координаты метки с высокой точностью.

5. Запись результатов: после обработки данных и определения координат геодезической метки, полученные результаты необходимо записать и сохранить для дальнейшего использования.

Важно помнить, что точность определения координат геодезической метки зависит от различных факторов, таких как качество GPS-приемника, окружающая среда (наличие препятствий, погода) и опыт исполнителя измерений. В случае, если точное определение координат геодезической метки критически важно, рекомендуется обратиться к профессиональным геодезистам или специализированным организациям, которые имеют все необходимые знания и оборудование для выполнения таких измерений

В случае, если точное определение координат геодезической метки критически важно, рекомендуется обратиться к профессиональным геодезистам или специализированным организациям, которые имеют все необходимые знания и оборудование для выполнения таких измерений

Разновидности геодезических меток

Существует несколько разновидностей геодезических меток, каждая из которых имеет свои особенности и специфику использования. Вот некоторые из наиболее распространенных типов геодезических меток:

1. Триангуляционные метки: эти метки используются для определения координат точек на земной поверхности посредством измерения углов между тремя видимыми точками. Они обычно состоят из железобетонной основы с нанесенными на нее линейными отметками. Триангуляционные метки играют ключевую роль в создании геодезической сети и точной географической привязке.

2. Нивелирные метки: эти метки используются в нивелирных измерениях для контроля высот и определения отклонений в высотах. Они обычно состоят из железобетонной основы с надписью о пункте нивелирования и координатами.

3. Базисные метки: эти метки устанавливаются на местах с известными координатами и используются для создания геодезических сетей и точной географической привязки. Они обычно имеют более сложную конструкцию и могут содержать дополнительные элементы для учета изменений в окружающей среде.

4. Конструкционные метки: эти метки используются для контроля точности и привязки геодезических измерений при строительстве различных объектов. Они обычно имеют временный характер и могут быть удалены после завершения работ.

5. Метки повышенной надежности: эти метки предназначены для привязки геодезических измерений в местах, которые подвержены высоким нагрузкам или изменениям. Они обычно имеют более устойчивую конструкцию и дополнительные средства защиты от внешних воздействий.

Выбор разновидности геодезической метки зависит от конкретных задач и условий использования. Комплексное применение различных типов меток позволяет создавать надежные геодезические сети и обеспечивать точность и надежность измерений.

Для чего нужен репер?

Репер в принципе – это точка с определённой высотой, от которой проводится нивелирование. На местности реперные знаки представляют собой высотную сеть. В городской застройке, в точке верхней линии цоколей зданий вбиваются болты определённой формы, известные, как стенные нивелирные марки.

Реперы геодезической сети и нивелирные марки на стенах служат для измерений высот относительно уровня моря при производстве инженерных, строительных, топографических работах. В Российской Федерации принята система измерений относительно нулевой отметки Кронштадтского футштока. Это «Балтийская система высот» 1977 года, действующая от Кронштадта (Калининградская область) до Анадыря (Чукотка).

На исследуемом предмете есть специальное отверстие для подвешивания нивелирной рейки или возможность установить её, чтобы измерить нужные высоты. Точное положение на местности можно определить с помощью Государственной геодезической сети (ГГС). Пункты ГГС имеют центр, по которому определяются координаты. Все пункты занесены в каталог, поэтому, если на реперном знаке нет номера, его можно уточнить на топографической карте, плане, абрисе для того, чтобы найти в «поле».

ГГС все знают по геодезическим вышкам, находящимся за городом в любой местности, под которыми находится залитый в бетон специальный знак.

Самые точные пункты (1 класса) имеют на глубине ещё один знак, на случай повреждения верхнего. Координаты для таких пунктов вычисляются, соответствуя астрономо – геодезической сети, путём измерений относительно положения звёзд. Как правило, пункты ГГС – это и есть реперы сети, так как имеют определённые координаты и высоту над уровнем моря. Нивелирные марки в городе часто используются, как пункты ГГС, имея для этого высотные параметры и точные координаты.

Существуют также местные сети с пунктами; это, так называемые, опорно – межевые сети. Они служат основой при межевании земельных участков, строительстве дорог, жилых и нежилых зданий и сооружений. Вышек у таких пунктов нет, они занесены в отдельные каталоги. При строительстве больших сооружений применяется временная сеть, которая может быть оформлена, как вбитые в землю рельсы, трубы, бетонные столбы, а после завершения строительства утилизирована.

Геодезический знак играет важнейшую роль при определении влияния процессов техногенного характера на строительных площадках, где есть плывуны, в метро, дорожных работах. Геодезисты устанавливают наблюдательные станции и закладывают стенные марки (в городе). Реперы служат точному определению границ зданий, сооружений, земельных участков и могут быть доказательствами, если необходимо осуществить судебно – геодезическую экспертизу.

Разновидность реперов

Геодезические знаки бывают нескольких видов.

Вид репера

Описание

Используются в научно-исследовательских целях. Устанавливаются по определённой схеме по всей стране в определённых географических точках.

Представляют собой столбы и пилоны из железобетона с закладкой в грунт. Устанавливаются по нивелирным линиям 1-2 класса. Используются вместе с абсолютными данными репера-спутника. Применяются как опора для нивелирования 3 и 4 классов. Делятся по типу закладки на грунтовые и скальные.

Закладывают по всем нивелирным линиям в стенах, скалах, грунте на расстоянии 3,5-7 км друг от друга.

Представлены опорно-межевыми сетями и временными пунктами в виде вкопанных в землю рельсов, металлических труб. Ориентиром служит верхняя часть трубы или рельса.

Используются при межевании участков, строительстве трасс, жилых и промышленных сооружений, зданий. Вносятся в отдельный каталог. После окончания строительства временный репер утилизируют.

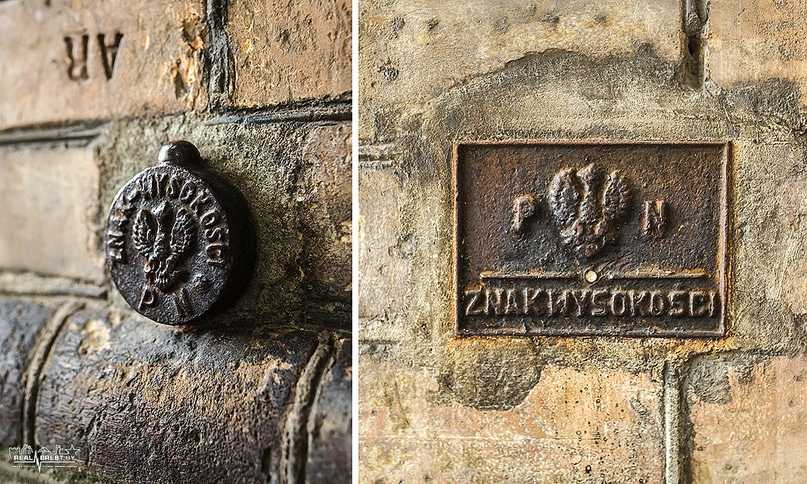

Стенные реперы используются для привязки и разбивки объектов при застройке окружающей территории.

Реперы могут быть постоянными и временными.

Постоянные знаки устанавливают сотрудники государственной геодезической сети. Конструкция знаков определяется в зависимости от условий местности, цели установки, особенностей грунта и расстояний от одной точки до другой.

Репер имеет специальную выемку, в которую подвешивается нивелирная рейка, с помощью которой устанавливается нивелирный ход и проверяют координаты расположения любого объекта: здания, плотины, башни.

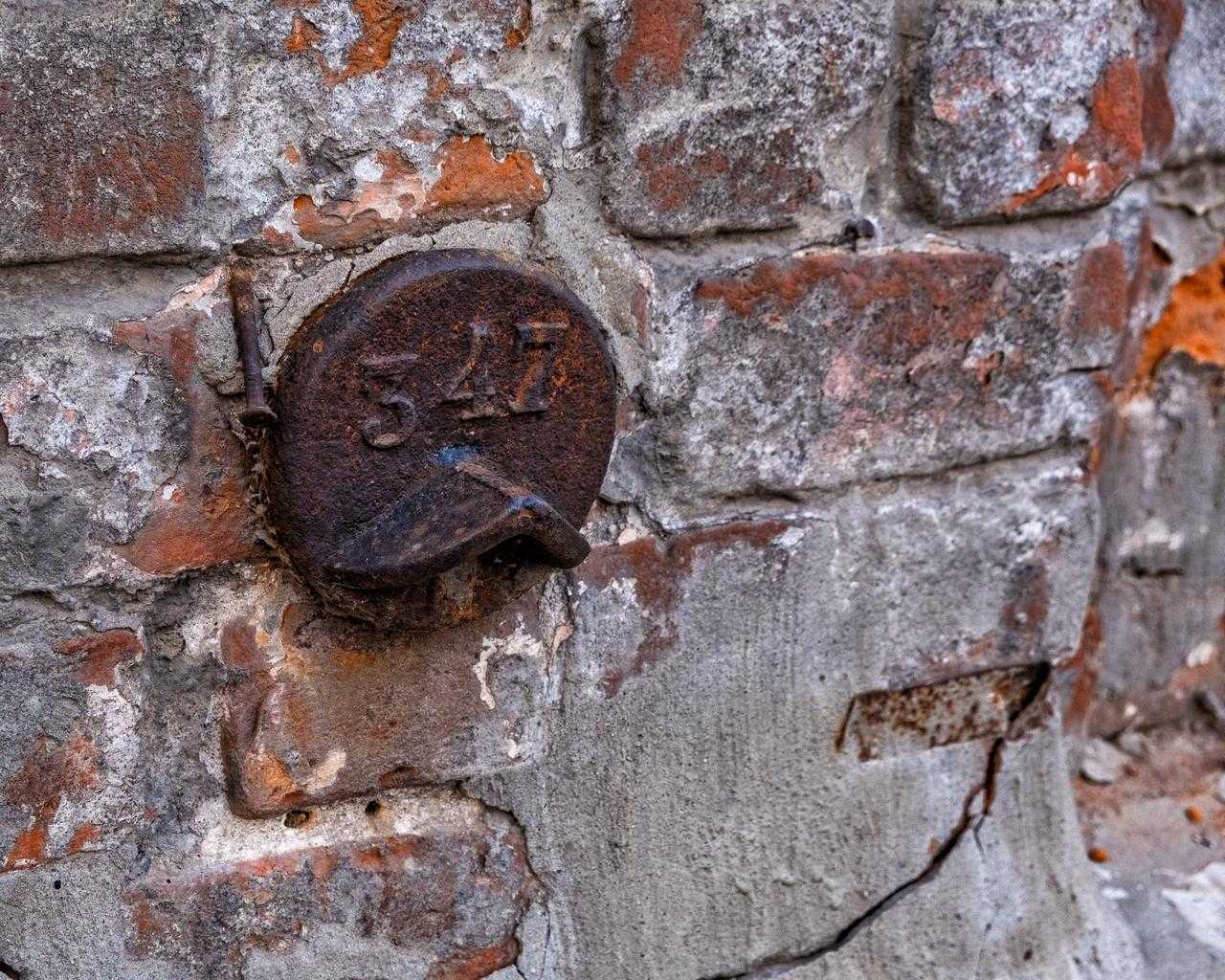

В черте города они имеют вид болта, который устанавливается в стену с нанесёнными цифрами, буквами и номерами.

Репер имеет следующие признаки

• Адрес установки. Его определяют по уже построенному зданию и схеме расположения. Перед началом стройки реперы проверяют с помощью абриса по топографическому плану.
• Индивидуальный уникальный номер, который присваивают реперу на предприятии-изготовителе.
• Отметка высоты над уровнем моря.
• Год изготовления.

Остальные данные наносят гравировкой во время или сразу после установки репера.

Геодезические знаки позволяют создавать и использовать современные технологии гео пространственные базы данных

Геодезическая метка это. Закладка временных реперов

На объекте изысканий вы должны заложить собственные временные репера. В последствии они станут основой для работы других изыскателей и строителей. Это очень ответственное мероприятие и подходить к нему следует со всей серьезностью. Существуют определенные нормативы на количество реперов для объекта. Однако обычно закладывают 2- 4 репера на небольшой площадной объект. Закладывать их стоит так, чтобы вы могли проложить теодолитный ход, который будет опираться на пары этих реперов. Чаще всего одну пару закладывают в одном конце объекта, а другую – в другом.

Классическим примеров временного репера в условиях тайги является спиленный ствол дерева.

Посередине полки репера ввинчивают шуруп, на который устанавливают вешку. Шуруп ввинчивают до уровня полки. Также временные репера закрепляют с помощью разной

железной херни, забитой в землю:

Наиболее рационально забивать в землю стальные уголки длиной 1,7 м. На боковой выступающей поверхности уголка делается поясняющая надпись. Делайте надпись разборчиво и красиво.

Существуют нормативы по закладке реперов:

1. ВСН 30-81 «Инструкция по установке и сдаче заказчику закрепительных знаков и реперов при изысканиях объектов нефтяной промышленности»
2. Правила закладки центров и реперов на пунктах геодезической и нивелирной сетей. Утверждены и введены в действие с 1 января 1992 г. Приказом ГУГК СССР от 14 января
3. Правила центров пунктов спутниковой геодезической сети, утвержденные приказом Роскартографии от 07 мая 2001г., М. ЦНИИГАиК, 2001г.

После того, как вы подготовили пенек для репера – обычно на него устанавливают GPS приемник и проводят измерения, получая его координаты и отметку полки. Затем вам следует дополнительно выполнить следующее:

подписать репер. Подписывают масляным строительным маркером или масляной краской из тюбика, но ни в коем случае не простым маркером. В подпись обычно включают: «название репера, название организации заложившей репер, год закладки».

Например: «Вр.10 ГЕОСТРОЙМОСТХЕРБЕЗТРЕСТ 2010»

• сфотографировать репер (обзорное фото + фото надписи на репере)
• замерить высоту репера от земли до полки репера
• привязать репер рулеткой к минимум трем четким предметам местности. Это понадобиться чтобы потом найти репер под снегом и составить «кроки» на репер.

В условиях тайги минимум на трех деревьях в стороне делают хорошо видные затесы и маркируют их: «ВЗ1, Вр10, 2,5м». То есть эта елка – это выносной знак 1 к реперу 10 и от нее в направлении, указанном стрелкой, 2,5 метров. В качестве точек привязки могут также

выступать столбы ЛЭП, углы строений и ограждений. Без привязок потом сложно зимой найти репер. Поэтому и затесы следует делать на высоте своего роста. И высоту полки репера следует брать где-то 0,5 метра от земли.

Обмотать репер сигнальной лентой или ярким скотчем и установить рядом вешку высотой 2 метра с сигнальными флажками.

Также в качестве реперов могут применяться арматурные стержни длиной 1,5м, а лучше стальные уголки (длиной 0,7-1,5м). Которые надежно забивают в землю на глубину примерно 1 метр.

На топографических планах временные репера обозначаются так:

Отметим, что нормативы требуют, чтобы при закладке новых реперов, каждый из них был связан GPS-измерениями с пятью пунктами триангуляции или полигонометрии. На практике это означает, что вы устанавливаете GPS на репер, объезжаете 5-ть пунктов и на каждом отстаиваете 0,5-2 часа, потом переставляете репер и повторяете всю процедуру. Короче это очень долго. Так делают только большие и богатые организации. Большинство отстаивают репера с ближайшего пункта, а в отчете пишут, что отстаивали с пяти пунктов. Если делать все по правилам, то при бригаде в 3-и человека и комплекте в 3-и GPS — привязка одного временного репера в условиях тайги у вас займет примерно один день. То есть 4 репера – 4 дня на привязку. А сроки всегда горят… К чему я это все? К тому, что вы должны проконтролировать, чтобы у вас были известны координаты любых ближайших пяти пунктов, для вставки их в отчет. На практике – работайте с ближайшего пункта (двух пунктов) и не заморачивайтесь. Никто не оценит вашего героизма.

Значение геодезических меток на местности

Одним из основных значений геодезических меток является обеспечение точности и надежности географической информации. Благодаря геодезическим меткам можно определить координаты и высоту определенной точки с высокой точностью. Это позволяет создавать детальные карты, определять местоположение объектов и позволяет проводить точные измерения для строительства и проектирования.

Геодезические метки также имеют важное значение в навигации и помогают определить местоположение в море или на суше. Они используются в процессе построения навигационных систем и глобальных позиционных систем (GPS), что позволяет определить местоположение и перемещение объектов с высокой точностью

Кроме того, геодезические метки имеют значение в археологии и позволяют точно определить местоположение и координаты археологических находок. Это помогает в понимании географического контекста и исторической значимости найденных предметов.

Таким образом, геодезические метки играют важную роль в различных областях, обеспечивая точность и надежность географической информации, облегчая навигацию и помогая в археологических исследованиях.
