Полярная съемка местности
Для успешной работы в картографическом направлении советуем изучить не только, что такое план местности, но и освоить разные методы его съемки.
Например, при проведении полярной съемки сначала определяется север, после чего наносится точка, с которой собственно и проводится съемка (для этого определяется азимут и наносятся дополнительные оси). Затем рисуются базовые ориентиры (памятники, столбы углы и направляющие домов и т. д.), а потом уже измеряются остальные азимуты (углы между объектом и направлением на север) для каждого предмета, отображаемого на плане.
Под объектами подразумеваются все элементы местности, изображаемые на заборы, дороги, столбы, мосты, деревья, кусты, клумбы, спортивные площадки, реки, озера, холмы, остановки, стоянки.
Для чего нужны планы и карты местности
средняя высота
План местности отличается от такой карты только более крупным масштабом, поэтому на нем, как правило, изображена поверхность меньшей площадью, а также большей детализацией. На планах масштабов 1:500 и крупнее отражается буквально каждый куст и каждое дерево, даже груда камней, существует и такой условный знак. Чем мельче масштаб карты, тем она менее детализирована, но тем большую поверхность она позволяет охватить. Планы и карты местности используются для получения объективного представления о расположении объектов недвижимости, в том числе и в ситуационном плане, с учетом того, как далеко и в какой стороне от них расположены другие объекты.
План земельного участка
Планы земельных участков, которые имеются у каждого собственника такого участка, являются частным примером плана местности. Если на этом плане имеются отметки высот точек поверхности, нанесены построенные здания и подсобные строения, ограды, садовые дорожки, беседки и огородные грядки, вы имеете, по сути, трехмерную модель местности. Такая модель является основой для планирования территории земельного участка и работ по ландшафтному дизайну, она значительно облегчает проектирование и прокладку инженерных коммуникаций. В том случае, когда вы приобрели участок, чтобы построить на нем новый дом, такой план местности просто необходим. Существуют программные продукты, которые позволяют смоделировать рельеф этого участка и визуализировать его. Вы сможете, например, выбрать оптимальное место для постройки дачи или коттеджа с учетом имеющегося проекта.
Вспоминаем:
Что послужило прообразом географических карт? Что такое географическая карта?
Ключевые словагоризонтальная плоскость, план местности, географическая карта, масштаб.1. Отличия плана от карты
. План местности и географическая карта — это уменьшенное изображение земной поверхности на бумаге условными знаками. Но они имеют отличительные особенности.
Отличия плана местности от географической карты вытекают из величины изображаемой территории.
1. На географических картах показывается вся поверхность Земли или большие, крупные ее части, а планы составляются на небольшие участки местности. Изображение на картах дается в сильно уменьшенном виде. Уменьшение на планах значительно меньше, чем на картах. Планы имеют крупные масштабы (1:10 000 и крупнее). Поэтому на планах даны такие подробности, какие нельзя дать на карте.
2. На плане показаны точные очертания предметов местности, а на карте даже крупные объекты изображаются в обобщенном виде.
3. При построении планов кривизну шарообразной поверхности Земли не учитывают и считают, что участки поверхности, которые изображаются на планах, являются плоскостью. При построении карт кривизну земной поверхности всегда учитывают.
4. На картах всегда вычерчивают параллели и меридианы, а на планах — нет.
2. Значение карт.
Географические карты и планы — верные помощники человека при изучении природы, населения, ведении хозяйства.
По картам определяются очертания, размеры и взаимное расположение объектов. По ним можно измерять расстояния, длину рек, береговой линии, высчитывать площади отдельных территорий, определять высоты и глубины. На основе географических карт можно судить о географическом положении изучаемой территории, ее рельефе, полезных ископаемых, климате, реках, почвах, растительности, животном мире. Умение работать с картами различного содержания позволяет изучать природу, население и хозяйство территории.
Карты широко используются в практической деятельности человека: для ориентирования на местности, на транспорте, в туристических походах, экспедициях. Специальные географические карты помогают предсказывать погоду, землетрясения, наводнения и другие природные явления.
Карты служат людям для борьбы с болезнями. Например, в некоторых районах земного шара жители страдали тяжелой болезнью: у них появлялся зоб. Долгое время врачи не могли выявить причину заболевания. Когда на карту нанесли те районы, в которых жители были подвержены этому заболеванию, то обнаружили, что на этих территориях почвы и воды бедны йодом. Недостаток этого элемента способствует появлению зоба. Поэтому в некоторые продукты добавляют небольшое количество йода. Болезнь стала отступать.
Вы уже знаете, что, прежде чем приступить к изучению какой-либо территории, ее внимательно изучают по картам. Они служат основой для размещения различных хозяйственных объектов (плотин, каналов, водохранилищ, гидроэлектростанций, населенных пунктов, железнодорожных и автомобильных дорог и т. п.), для оценки природных условий, их преобразования.
1. Какие отличия географической карты от плана? 2. Какое значение имеют географические карты? Для чего они используются? 3. Вспомните, в каких случаях вам или вашим родителям приходилось пользоваться планами местности или географическими картами?
Преимущества использования плана местности
Визуальная наглядность. План местности представлен в графическом формате, что позволяет быстро и легко ориентироваться на территории. Важные объекты, такие как дороги, здания, реки и другие элементы, обозначены на плане, что помогает легко идентифицировать их.
Предупреждение о возможных опасностях. План местности может содержать информацию о опасных зонах, таких как районы с повышенным риском стихийных бедствий или запретные зоны
Это позволяет избегать потенциально опасных ситуаций и принимать меры предосторожности.
Планирование маршрутов и перемещений. Благодаря плану местности можно спланировать оптимальный маршрут, выбрать наиболее удобные для перемещения дороги и избегать перекрестков или участков с большим потоком транспорта
Это экономит время и позволяет избежать проблемных участков.
Легкость поиска нужных объектов. План местности помогает быстро найти нужные объекты, такие как банки, магазины, аптеки и другие учреждения, поскольку они обозначены на плане. Это особенно полезно в незнакомом районе, когда нужно быстро найти ближайшую точку обслуживания.
Улучшение коммуникации. План местности может служить универсальным средством коммуникации и общего понимания для людей, говорящих на разных языках или имеющих разные фоновые знания о территории. Видео- или фотографии, снятые с определенной точки с использованием плана, помогут другим людям понять, о чем речь и где находится искомый объект.
Все эти преимущества делают план местности необходимым инструментом для ориентации и пользы на незнакомой территории. Благодаря плану можно с легкостью находить нужные объекты, выбирать оптимальные маршруты и избегать возможных опасностей.
Изображение земной поверхности в древности
Уже в глубокой древности, путешествуя и открывая новые земли, люди стремились сохранить для потомков полученные знания, они составляли описания, а также делали чертежи и рисунки тех мест, в которых побывали.
Первые географические изображения местности известны уже с III—II вв. до н. э. Это наскальные изображения, рисунки на коре, коже, дереве, кости. Народы Тихого океана создавали свои карты из раковин и черенков пальмовых листьев.
Карты известны людям давно. Широкое распространение получили карты в Римской империи. Их использовали для организации военных походов, в управлении государством.
В Европе расцвет картографии начался с XV в. — периода Великих географических открытий. Карты стали более подробными и точными.
Как составить план местности на основе полярной съёмки?
Этот способ съёмки используется для планировки открытых пространств, ограниченных кривыми контурами.
- Лист бумаги в клетку закрепляем на фанере или планшете. В левом верхнем углу закрепляем компас, ориентируя букву С (Север) вверх (к верхнему краю листа).
- Выбираем точку (полюс) — место откуда будем снимать местность. Лучше всего панорама просматривается с возвышения. Точка должна быть в центре снимаемой площади, откуда она вся хорошо видна. Именно поэтому такая съёмка местности и называется полярной — её производят из одной точки.
- Выбираем масштаб плана. Измеряем расстояние на местности, которое нам нужно будет нанести на лист. Пусть оно максимально равно 300 м. Измеряем свой лист — 10 см х 10 см? Чтобы правильно подобрать масштаб, делим 300 на 10, получаем 30. Наш масштаб — в 1 см 30 м. Подписываем масштаб внизу листа бумаги, чертим линейный масштаб.
- Ориентируем планшет на север, в верхнем углу плана наносим стрелку вверх и подписываем север-юг. При работе постоянно следим, чтобы стрелка компаса показывала на север. После ориентирования ставим точку на листе бумаги, обозначая место, откуда мы будем снимать (мы выбрали её ещё в начале).
- Делаем визирование на основные ориентиры при помощи визирной линейки — определяем направление и чертим тонкую линию карандашом на бумаге.
- Определяем и подписываем азимуты на эти предметы (углы между направлением на север и на объект, измеряемый по часовой стрелке) и откладываем расстояние до них. Как? Сначала измеряем их на местности — рулеткой, полевым циркулем или шагами, берём среднюю длину шага в 60 см. Чтобы высчитать расстояние, сначала количество шагов умножим на 60, пусть у нас расстояние — 10 шагов, тогда получится 600 см или 6 м. Переносим расстояние на план, для этого 600 делим на величину масштаба: 600:30= 20 см (что-то получилось больше длины и ширины нашего листа). Обозначаем их (ориентиры и объекты) при помощи условных знаков. Легко определяется расстояние до предмета, высота которого известна. Для этого, держа карандаш отвесно в вытянутой руке, отмечают на нем отрезок, закрывающий наблюдаемый предмет, и затем этот отрезок измеряют. Искомое расстояние (S) определяется из подобия двух треугольников.
Чтобы не перепутать, где подписаны азимуты, а где расстояния, азимуты можно обозначать знаком градусов, а расстояния в шагах или метрах.
Абрисы полярной и маршрутной съёмок
- После всех выполненных работ мы получили так называемый абрис, но это ещё не готовый план. План составляют в камеральных условиях. На чистом листе снова подписывают масштаб, рисуют стрелку север-юг. Используя линейку и транспортир, переносят весь чертёж на этот лист в выбранном масштабе. По окончании работы чертят рамку и внутри неё подписывают название плана.
- На самом плане подписывают названия объектов и обозначают их условными знаками. В нижней части листа пишут легенду плана — условные знаки с расшифровкой. Там же у нас уже есть обозначение масштаба, туда же помещаем инициалы автора.
Определение азимутов на местности
Географические координаты и их определение по карте
В 1960 году с территории СССР запущена ракета, которая, пролетела определенное расстояние и опустилась в заданном районе. Географические координаты данного района равны 10с.ш. и 170з.д., зная это, можно определить участок приземления ракеты. Однако для определения координат необходимо познакомиться с географической широтой и долготой.
Широта всех участков Земли проявляется в градусах, которые ведут отсчет от экватора (0) к полюсам (90). Санкт-Петербург расположен на 60 северной широты (с.ш.), а Якутск на 64с.ш. Поэтому, чтобы определить географические координаты места на карте, нужно выявить параллель его местонахождения.
На карте полушарий в атласе параллели проведены через 20. Все точки с географическими координатами, находящимися севернее экватора, имеют северную широту. Город Кейптаун имеет географические координаты, лежащие южнее экватора. В данном случае широта будет южная (ю.ш.) и может изменяться от 0 до 90. Таким образом можно составить алгоритм определения широты на карте.
Чтобы определить на карте какое-либо место нужно знать не только географическую широту, но и долготу. Например, на одной широте могут располагаться несколько городов, но географические координаты их будут различные.
Как и широта, долгота выражается в градусах, которые отсчитываются от нулевого меридиана. Географические координаты места на карте расположенного к востоку от меридиана будут иметь восточную долготу (в.д.), а к западу – западную (з.д.). Градусы долготы на глобусе и карте обозначаются на экваторе.
Получив широту и долготу можно указать полные географические координаты. Например, Санкт-Петербург расположен на 60с.ш. и 30в.д. Какие географические координаты имеет столица России – Москва? Ее можно найти между 40с.ш. и 60с.ш., точнее широта 55. Долгота расположена между 40 и 30, приблизительно будем считать 38в.д. Тогда получаем координаты Москвы 55с.ш. и 38в.д.
Рассмотрев различные способы изображения поверхности земного шара, можно сказать, что каждый из них важен не только для ученых, но и простых людей. В настоящее время их применяют во многих областях человеческой деятельности.
Картография
Картография – наука о создании и изучении карт и планов. Основное назначение карты – отобразить пространственное расположение различных объектов на земной поверхности.
Строительство инфраструктуры, планирование городов, разработка туристических маршрутов, археологические исследования – все эти области деятельности требуют хорошего знания и использования карт и планов местности.
Памятник истории, курорт, национальный парк – все эти объекты нуждаются в тщательном планировании. Для этого используются планы местности, которые детально отображают территорию и все объекты на ней.
Но для чего, собственно, нужен план местности? Ответ прост – чтобы иметь представление о конкретной территории. План местности помогает определить местоположение объектов, их связи и взаимодействие, а также найти наиболее оптимальные маршруты для достижения нужной точки.
План местности может использоваться для проведения различных работ на территории, таких как строительство домов, дорог, мостов, а также для планирования ландшафта. Он помогает специалистам разрабатывать эффективные планы и визуализировать их на карте.
Также план местности может использоваться для ориентирования на незнакомой территории. Он позволяет быстро и удобно найти нужные объекты и добраться до них без лишних затруднений.
Почему план местности так важен? Он помогает сохранять историческое наследие, позволяет изучать и анализировать изменения в ландшафте со временем. Кроме того, он служит основой для разработки и реализации различных проектов и планов развития территорий.
Основа для создания карт
Для чего нужен план местности? Одно из главных назначений плана местности — это предоставление возможности ориентироваться и навигироваться в пространстве. План местности является важным инструментом для определения местоположения, планирования пути и нахождения нужных объектов или мест.
Ориентирование в местности — одна из основных потребностей людей. План местности предоставляет информацию о различных объектах, таких как дома, улицы, парки, реки, озера и другие местные достопримечательности. Благодаря этой информации мы можем легко найти нужное место или ориентироваться в незнакомой местности.
Еще одна важная причина, почему план местности нужен — это сохранение памятников и исторических мест. План местности позволяет точно определить местоположение памятника или исторического объекта, что помогает в сохранении культурного наследия и традиций.
План местности — это не только схематическое изображение местности, но и существенный инструмент для планирования различных проектов. Он позволяет определить границы участков земли, их использование и потенциал для развития. Благодаря плану местности можно легко понять, чего можно ожидать от данной территории и какие объекты или сооружения могут быть расположены на ней.
Таким образом, план местности играет важную роль в ориентировании, сохранении культурного наследия и планировании различных проектов. Он предоставляет необходимую информацию об объектах и местности, чтобы помочь людям сориентироваться и использовать пространство наилучшим образом.
Пространственный анализ и моделирование
План местности является важным инструментом для проведения пространственного анализа и моделирования. Он служит для ориентирования в пространстве и предоставляет информацию о географическом расположении объектов и их характеристиках.
Почему план местности нужен для пространственного анализа? Во-первых, он позволяет установить точные географические координаты объектов и определить их взаимное расположение
Это особенно важно для проведения географического исследования или планирования строительства
Во-вторых, план местности предоставляет информацию о топографии местности, такой как рельеф и естественные объекты (реки, озера, леса и т. д.). Эти данные необходимы для анализа воздействия окружающей среды на объекты, поэтому план местности служит важным инструментом для экологического анализа.
В-третьих, план местности используется для моделирования и визуализации пространственных данных. Он может быть основой для создания трехмерных моделей местности, которые могут быть использованы для анализа влияния строительства или изменения ландшафта.
В целом, план местности является неотъемлемым инструментом для пространственного анализа и моделирования. Он позволяет получить необходимую информацию о местности и ее объектах, что является основой для принятия решений в различных областях, включая строительство, географическое исследование и экологический анализ.

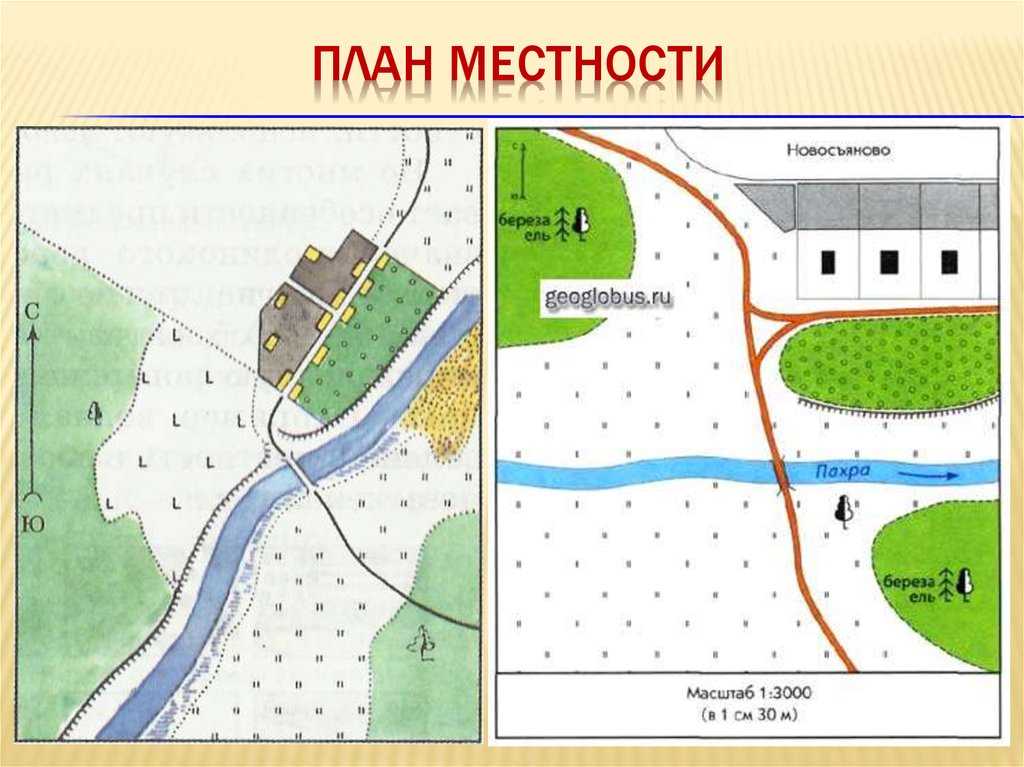

Что такое план местности и условные знаки
Чертеж небольшого участка, выполненный в масштабе, получил название плана. Для того, чтобы разобраться, как составить план местности, нужно познакомиться с понятием «масштаб».
Масштаб – величина, показывающая, во сколько раз уменьшено действительное расстояние. Масштабом пользуются при изображении земной поверхности.
Наличие масштаба считается главным отличием от обычного рисунка. Также участок показан как бы сверху и с помощью условных обозначений. Ниже перечислены условные знаки для изображения объектов. Цветная картинка представляет вид местности, а черно-белая – это условное обозначение.
Условные знаки Источник
Зная обозначения легко понять, что находится на данном месте: шоссе или полевая дорога, овраг или река, лиственный или смешанный лес. На плане обязательно указываются стороны горизонта в виде стрелки: С – северное, Ю – южное. Это позволяет ориентироваться, находить взаимное расположение предметов по сторонам горизонта.
Часто в жизни бывает необходимо прочитать план местности или составить его описание. Потренироваться в чтении плана можно используя рисунок ниже
Обратите внимание на стороны горизонта и условные обозначения
По данному описанию можно не только совершать воображаемый поход, но и можно самостоятельно осуществить составление плана местности.
Как составить простейший план какого-либо участка местности, если нет его описания? В таких случаях пользуются несколькими способами. Сходство их в том, что вы должны обязательно находиться на том участке, где будете составлять план. Познакомимся с основными съемками местности.
- Глазомерная съемка может быть освоена любым человеком, так как установление расстояния между предметами производится на глаз. Для этого понадобятся инструменты: планшет, лист бумаги, компас, карандаш, ластик. На бумаге указываем стороны горизонта, предварительно определенные по компасу, и определяем масштаб. Объекты, находящиеся в пределах нашей видимости, вычерчиваем на план условными знаками.
- Составление плана местности методом маршрутной съемки наиболее простое. Необходимо выбрать маршрут, по которому будем двигаться. Для того, чтобы составить план местности методом маршрутной съемки мы проходим по маршруту и отмечаем объекты, встреченные по пути. Отмечаем их условными обозначениями на листе, обязательно указываем стороны горизонта.
- Полярная съемка считается еще одним способом составления плана местности. Для этого выбирается точка на местности, из которой хорошо видны все объекты. Из данной точки или полюса, производят составление плана. Отмечают стороны горизонта на бумаге, определяют масштаб. Затем кладут линейку и вычерчивают направления на объекты, которые потом измеряют шагами. Измеренные расстояния отмечаются на бумаге.
Местность: План и его роль в улучшении коммуникации
Одной из основных функций плана местности является обеспечение четкости и точности передачи информации о местоположении и ориентации объектов. Благодаря использованию планов местности люди могут легко определить местоположение интересующих их объектов и точно указать путь к ним.
Планы местности широко применяются в строительстве и архитектуре. Они позволяют определить наличие свободных земельных участков, местоположение коммуникаций и инженерных сетей, а также планировать размещение зданий и сооружений с учетом особенностей местности.
В градостроительстве планы местности используются для составления генеральных планов городов и населенных пунктов. Они позволяют определить расположение жилых зон, промышленных объектов, зеленых зон, а также планировать развитие инфраструктуры и транспортных коммуникаций.
Большое значение планы местности имеют в сфере экологии и охраны природы. Они позволяют контролировать масштабы изменений территории, определять места природных резерватов и заповедников, а также планировать мероприятия по охране и восстановлению биологического разнообразия.
Военные планы местности призваны обеспечить точность и своевременность передачи информации о географической ситуации на поле боя. Они служат основой для транспортировки войск, планирования боевых операций и навигации в условиях незнакомой территории.
Планы местности также применяются в рекреационных целях, например, для составления туристических маршрутов или путеводителей. Они позволяют туристам и путешественникам открыть для себя новые места и ориентироваться в них, избегая затруднений и проблем.
Таким образом, план местности играет важную роль в улучшении коммуникации и эффективного взаимодействия в различных сферах деятельности. Он помогает людям лучше ориентироваться на территории, определять местоположение и передвигаться по ней, а также планировать деятельность и принимать взвешенные решения.
Съёмка способом перпендикуляров
При помощи способа перпендикуляров можно наносить объекты, расположенные близко к дороге или к условной параллельной линии. Так можно нанести на карту участок реки. Наиболее выдающиеся участки реки фиксируют при помощи перпендикулярных линий. Съёмка происходит в процессе прохождения участка с остановками в выбранных точках и визирования и измерения участков местности в них.
Из выбранной точки 1, на предварительно сориентированном на планшете на бумаге проводят перпендикуляры к близлежащим объектам и откладывают расстояние на линиях. Отмеряют расстояние до точки 2 и там проводят те же работы. Этот способ отличается от маршрутной съёмки только тем, что отмечаются только объекты, расположенные под прямым углом к точке сбора информации.
