Значение геодезического знака в геодезии и строительстве

Основные функции геодезического знака и его применение в современной практике

1. Определение географических координат: Геодезический знак позволяет точно определить географические координаты местоположения объектов. При помощи спутниковых систем геодезический знак позволяет установить широту и долготу точки с высокой точностью.

2. Измерение высот: Геодезический знак позволяет производить измерение высот точек относительно уровня моря или определенной опорной точки

Это особенно важно при строительстве, проектировании инженерных сооружений и топографических работах

3. Создание геодезических сетей: Геодезический знак используется для создания геодезических сетей, которые являются основой для различных геопространственных систем. Благодаря этому возможно точное определение местоположения объектов, а также обеспечение навигационных и топографических задач.

4. Контроль точности и стабильности: Геодезические знаки устанавливаются на земной поверхности для контроля точности и стабильности местоположения точек. Они позволяют определить деформацию земной поверхности в результате естественных и антропогенных процессов.

В современной практике геодезический знак имеет широкое применение. Он используется в геодезии, картографии, навигации, строительстве и других областях, где требуется точное определение местоположения и координат точек на земле. Благодаря использованию геодезических знаков возможно создание глобальных координатных систем, которые лежат в основе современных геоинформационных систем и спутниковой навигации.

4.4.1. Разбивка линии заданного уклона с помощью нивелира

Горизонтальным лучом визирования

Проектную отметку Н_Вконечной точки В вычисляют по формуле:

и выносят ее в натуру с помощью нивелира, как было сказано выше. При этом отметка горизонта нивелира определяется по формуле:

,

где а – отсчет по черной стороне рейки на исходной точке А. Отсчет по рейке на точке В определяют по формуле:

.

Отметку точки В фиксируют на местности верхним срезом кола, забиваемого на такую глубину, чтобы отсчет по рейке был равен «b» (см. рис. 4.6, а).

Промежуточные точки 1, 2, 3….к, выносят по их отстояниям d₁, d₂,d₃….d_kот начальной точки и вычисляют соответствующие отсчеты на рейках по формуле:

,

где b – отсчет по рейке в данной точке; а – отсчет по рейке в начальной точке, i– заданный уклон, d – расстояние от начальной точки до данной. Знак «плюс» берется при отрицательном уклоне, а знак «минус» – при положительном.

Рис. 4.6. Схемы разбивки линии заданного уклона: а) нивелиром; б) наклонно установленным нивелиром; в) теодолитом; г) с помощью визирок

Пример.Пусть требуется разбить линию длиной 100 м с уклоном i = +0,004, поделенную на участки d₁, d₂, d₃,d₄, соответственно равные 30, 50, 80 и 100 м (рис 4.6, а) и Н_А= 50,00 м.

От начальной точки А на линию А–В в указанных точках забиваются колья так, чтобы они располагались своими торцами несколько выше проектного положения.

Зная отметку исходной точки А и длину линии, вычисляют проектную отметку Н_Вконечной точки В:

и выносят ее в натуру. Для этого устанавливают нивелир посередине линии, наводят трубу на рейку, стоящую в начальной точке, и производят по ней отсчет «а», например равный 1200 мм (рис.4.6,а), и выносят отметку горизонта прибора:

,

тогда отсчет по рейке в точке «В» будет равен:

.

Отсчеты по рейкам на всех остальных точках рассчитываются по формуле: .

В нашем примере отсчеты на последующих точках от начала должны убывать.

Так отсчеты в точках 1, 2, 3 и В соответственно должны быть равны 1080, 1000, 0880, 0800 мм.

Следовательно, колышки в каждой точке забиваются настолько, чтобы отсчеты по рейке были равны вычисленным.

Наклонным лучом визирования

При малых уклонах ускорение работы достигается установкой нивелира в наклонное положение (рис. 4.6,б). Нивелир ставят как можно ближе к проектной линии так, чтобы два его подъемных винта располагались по направлению, ей параллельному. Действуя подъемными винтами, наклоняют нивелир, добиваясь, чтобы отсчеты по рейкам, установленным на кольях, закрепляющих концы проектной линии, были одинаковы. Устанавливают рейку в любой точке створа АВ и, поднимая или опуская ее, добиваются, чтобы отсчет был равен отсчету на конечных точках. Эту линию закрепляют кольями, забивая их на соответствующую глубину.

Значение геодезического знака для топографических и геологических исследований

Геодезический знак играет важную роль в проведении топографических и геологических исследований. Он представляет собой физическую метку, установленную на местности, которая содержит географические данные и специальные метки, необходимые для точного определения координат и высотных показателей.

Профессиональное использование геодезических знаков

В геодезии геодезические знаки используются для создания точек опоры, которые служат базисом для проведения измерений и определения координат. Они фиксируют географическое положение определенного места и могут использоваться для построения карт, планирования строительных проектов и ориентирования в пространстве.

Для геологических исследований геодезические знаки также имеют большое значение. Они помогают определить точное положение геологических объектов и обозначить их на специальных картах. Это позволяет ученым более точно изучать геологические процессы, а также обнаруживать и каталогизировать различные формации и слои земли.

Важно отметить, что геодезические знаки являются постоянными и стабильными маркерами на местности. Они устанавливаются на особых пунктах с учетом требований геодезической системы страны и зоны исследования, их позиция фиксируется и используется в различных исследованиях на протяжении длительного времени

Это позволяет проводить сравнительные анализы и понять изменения в масштабе и структуре земной поверхности.

В заключение, геодезические знаки являются важными инструментами для топографических и геологических исследований. Они помогают определить точные координаты и высоты, создают точки опоры для различных измерений и используются для построения карт и проведения геологического анализа. Благодаря ним ученые могут более точно изучать мир вокруг нас и расширять наши знания о земле.

Геодезические знаки

Строительству объекта предшествует перенос его контуров с чертежа на местность. Положение несущих стен и уровень пола первого этажа фиксируют геодезическими знаками.

Оси продольных и поперечных стен здания на местности закрепляют:
— грунтовым знаком из монолитного бетона со стальной пластиной на верхней поверхности (рис. 1, а);
— стальным штырем с забетонированным оголовком (рис. 1, б);
— стальной трубой с деревянной пробкой (рис. 1, в).

Геодезические знаки, обозначающие положение координационных осей здания, размещают вне контура строящегося объекта, в местах, не занятых кранами, приобъектными складами, временными сооружениями, а также вне зоны земляных работ.

Местоположение таких знаков должно быть удобно для установки геодезических приборов и наблюдения с них.

Рис. 1. Геодезические знаки
а — из монолитного бетона; 6 — стальной штырь с забетонированным оголовком; в — стальная труба; 1 — бетонный монолит; 2 – стальная пластина; 3 — знак закрепления оси; 4 — стальная труба с крестообразным анкером; 5 -стальная труба с заостренным концом; 6 — деревянная пробка; 7 — гвоздь, фиксирующий положение оси

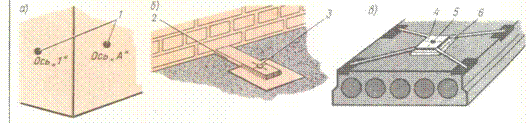

Рис. 2. Знаки, закрепляющие положение осей
а – дюбели (на цоколе здания); б, в – лунка от удара кернером (на междуэтажном перекрытии); г, д — откраска; 1 – дюбели, фиксирующие оси; 2 — стальная накладка, приваренная к закладной; 3 – лунка от удара кернером; 4 – стальная пластина, приваренная к закладным; 5 — лунка, фиксирующая ось; 6 — основание из раствора; 7 — карандашная риска

Рис. 3. Реперы, закрепляющие высотное положение точек на строительной площадке
а — забетонированный рельс; б — вкопанный столб; в — забитая стальная труба; г — заделанная в стену марка; д — откраска; е — стальная плашка, приваренная к складной детали; 1 — стальной костыль; 2 — песок; 3 — гвоздь, забитый в деревянную пробку; 4 — цоколь стены; 5— карандашная риска; 6 — обрезок уголка, приваренный к закладной детали

В ходе возведения здания оси наружных стен переносят на строящиеся этажи. Здесь их закрепляют забивкой дюбелей, ударами кернера на закладных деталях сборных конструкций, устройством монолита на междуэтажном перекрытии, откраской — карандашной чертой, закрепленной несмываемой краской (рис. 2).

Строительство зданий требует создания высотной разбивочной сети. Она облегчает измерения при укладке на проектных отметках лестниц, перемычек, перекрытий и других сборных конструкций.

Для создания высотной основы на строительной площадке устраивают не менее двух строительных реперов, т. е. геодезических знаков, высотное положение которых вычислено заранее (рис. 3).

Высотную сеть на строительном объекте фиксируют забетонированным отрезком рельса, вкопанным столбом, забитой трубой, а также стенной маркой.

В качестве временных знаков используют откраски в виде горизонтальной черты на стенах или колоннах либо в виде стальной плашки, приваренной к закладной детали.

Геодезические знаки, закрепляющие плановую и высотную сеть на строительной площадке, способствуют повышению точности измерений и предупреждают появление брака.

Рубрикатор

• Народная СРО
  • Статьи и аналитика
  • Информация
• Росреестр
  • Информация
  • Приказы Росреестра
  • Письма Росреестра
• Новости Управлений
  • Алтайский край
  • Амурская область
  • Астраханская область
  • Белгородская область
  • Волгоградская область
  • Вологодская область
  • Воронежская область
  • Иркутская область
  • Калининградская область
  • Кировская область
  • Краснодарский край
  • Красноярский край
  • Курганская область
  • Ленинградская область
  • Липецкая область
  • Магаданская область и Чукотский АО
  • Москва
  • Московская область
  • Мурманская область
  • Нижегородская область
  • Новосибирская область
  • Омская область
  • Оренбургская область
  • Пермский край
  • Приморский край
  • Псковская область
  • Республика Адыгея
  • Республика Алтай
  • Республика Башкортостан
  • Республика Карелия
  • Республика Крым
  • Республика Марий Эл
  • Республика Мордовия
  • Республика Хакасия
  • Ростовская область
  • Самарская область
  • Санкт-Петербург
  • Саратовская область
  • Сахалинская область
  • Свердловская область
  • Тамбовская область
  • Тверская область
  • Тюменская область
  • Ульяновская область
  • Хабаровский край
  • Ханты-Мансийский автономный округ – Югра
  • Челябинская область
  • Чувашская Республика
  • Ярославская область
  • Ямало-Ненецкий автономный округ
• Библиотека НПА
  • Конституция
  • Кодексы
  • Законы
  • Верховный Суд РФ

Ссылки

Wikimedia Foundation
.
2010
.

Смотреть что такое «Репер (геодезия)» в других словарях:

— (фр. repère «знак, исходная точка») Репер (геодезия) Репер (геометрия) Реперная точка (физика) Репер (артиллерия) См. также Рэпер исполнитель рэпа … Википедия

Репер (фр. repére знак, исходная точка) Репер (геодезия) В математике Репер (дифференциальная геометрия) Репер (аффинная геометрия) См. также Рэпер исполнитель рэпа … Википедия

Репер грунтовый
— – нивелирный репер, основание которого устанавливается ниже глубины промерзания, оттаивания или перемещения грунта, служащий в качестве высотной геодезической основы при создании (развитии) геодезических сетей. Рубрика… …

Репер стенной
— – ни­велирный репер, устанавливаемый на несущих конструкциях капи­тальных зданий и сооружений. Рубрика термина: Инструменты геодезия Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов

Репер нивелирный
— – геодезический знак, определяющий пункт нивелирной сети. Рубрика термина: Инструменты геодезия Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов

Репер (франц. repère ‒ метка, знак, исходная точка) в геодезии, знак, закрепляющий точку земной поверхности, высота которой относительно исходной уровенной поверхности определена путём нивелирования. В СССР высоты Р. вычисляются… …

— (греч. geōdaisía, от gē Земля и dáiō делю, разделяю) наука об определении фигуры, размеров и гравитационного поля Земли и об измерениях на земной поверхности для отображения её на планах и картах, а также для проведения различных… … Большая советская энциклопедия

геодезия
— ▲ прикладная наука относительно, определять (неявное), положение, материальное тело геодезия наука об определении пространственного положения объектов. триангуляция. полигонометрия. маркшейдерия. маркшейдер. маркшейдерский. гравиметрия. |… … Идеографический словарь русского языка

I Репер (франц. repère метка, знак, исходная точка) в геодезии, знак, закрепляющий точку земной поверхности, высота которой относительно исходной уровенной поверхности (См. Уровенная поверхность) определена путём нивелирования (См.… … Большая советская энциклопедия

— (франц. герёге знак, исходная точка) 1) Р. в геодезии геодезия, знак, закрепляющий пункт нивелирной сети. По месту закладки Р. может быть стенной и грунтовый. 2) Р. в математике в пространстве (на плоскости) совокупность трёх (двух) векторов с… … Большой энциклопедический политехнический словарь

Иногда научными или другими специфическими понятиями пользуются в сферах, не связанных с первоначальной. Так произошло с геодезическим термином «реперная точка». Согласно определению, геодезический репер — это отметка или знак, закрепленный в конкретной точке на земной поверхности. Координаты и высота этого места высчитываются нивелированием относительно известной и общепринятой величины.

Перенос уровня моря на сушу

На материковую территорию этот уровневый показатель был перенесен с помощью нивелировки по линии железной дороги «Санкт-Петербург – Ораниенбаум» и «привязан» маркой-болтом к одному из зданий на Балтийском вокзале. Именно этот болт с 1892 года был основным репером для всех нивелировочных измерений в стране.

В 1946 г. на территории Советского Союза была введена единая система координат и высот. За исходный приняли уровень Балтийского моря с отметкой, соответствующей нулю на Кронштадтском футштоке. Это и есть контрольная реперная точка государственной нивелирной системы. От отметки абсолютного нуля ведутся расчеты высот и глубин для всех отечественных карт и лоций, определяются орбиты для полетов космических кораблей.

Для чего необходимы реперные точки при строительстве

Система реперов геодезической сети позволяет реализовать следующие задачи:

• Обеспечить все съёмочные и разбивочные работы геодезистов при проектировании, застройке и эксплуатации объектов;
• Реализовать геодезическую сеть для межевания земель и кадастровых работ;
• Установить опознавательные знаки для аэрокосмического мониторинга и дистанционного зондирования сооружений и железных дорог;
• Получить геометрическую основу для расчётов и корректировки координатной системы и деятельности автоматизированных систем инвентаризации и паспортизации.

Реперные точки в строительстве способствуют:

• вовремя обнаружить деформацию крупного объекта: высотной башни, плотины, гидроэлектростанции, моста, метрополитена.
• С помощью геодезических знаков проводят нивелировку зданий, чтобы понять, как они изменились за прошедшие годы, нет ли отклонений от вертикали и так отследить возможные деформации.

Реперную точку закрепляют в заранее намеченном месте, а затем на него переносят со спутника координаты и высоту. Кроме GPS-навигации используют нивелирные ходы от пунктов геодезической сети. Занимаются этим специалисты по геодезии.

Геодезисты выносят исходные реперы, а затем передают их вместе с разбивочной основой по акту со схемой расположения. Когда строительство закончено, реперы остаются на местах закладки, и заказчик обеспечивает их сохранность. Все реперы охраняются государством.

С помощью реперов и опоры в виде базовых станций GPS привязывают здания к территории, планируют строительство.

Репер – что это такое?

Среди разнообразия сетей, пронизывающих современные мегаполисы, одной из самых малоизвестных остается государственная нивелирная сеть (ГНС). Высотная основа страны состоит из совокупности геодезических реперов, используемых для измерения высоты моря относительно нуля по Балтийской системе. Пункты ГГС, которые называют «геодезическими вышками», отличаются от высотных реперов четко выраженным центром и предельной точностью координат.

Репер в геодезии используется как опорный пункт по установлению высот промежуточных точек в рамках проведения изысканий, топографических съемок или научного изучения уровневых колебаний морей. Нивелирные маркеры закрепляют в земле или стенах инженерных сооружений и выделяют по функциональности три основных вида.

1. Вековые реперы обеспечивают продолжительную сохранность высотных отметок и используются в основном научным сообществом. Они распределяются по всей стране в местах, предусмотренных специальной схемой. Существуют грунтовые и скальные вековые знаки, сохранность которых зависит от места расположения, наружного оформления, добротности установки и материалов изготовления. Тип и конструкция маркера определяются глубиной залегания скальных пород. Если глубинная величина не превышает 120 см, закладывают бронзовый или нержавеющий репер типа 173к. По мере увеличения глубинных показателей изменяется тип, усложняется конструкция и повышается качественный уровень материалов используемых в изготовлении маркеров.

2. Применение фундаментальных реперов, которые подразделяются на грунтовые и скальные, ограничивается линиями нивелирования I и II класса. В зонах с сезонным и многолетним почвенным промерзанием вдоль автотрасс, железных дорог и речных берегов закладывают маркеры типа 161 оп. знак. Конструкционно – это ЖБИ пилон с «якорем» из бетонной плиты, который отливают прямо в котловане. Металлический каркас, установленный внутри трубы, наполняют бетоном и закладывают в верхние части плиты и пилона геодезические марки из малоуглеродистых сталей.

Рядовые реперы служат опорой для нивелирных линий всех классов. Геодезические знаки закладываются через каждые 5 км с увеличением расстояния до 7 км в труднодоступных районах и сокращением до 3 км в сейсмически активных зонах. Существует три разновидности рядовых реперов. Грунтовые и скальные маркеры конструкционно и по сборке повторяют центры ГГС. Стенные знаки закрепляются на высоте до 0,3 м в опорах фундаментах и несущих элементах мостовых и прочих инженерных сооружений.

Роль центра знака геодезического пункта

Центр знака геодезического пункта играет важную роль в геодезии и различных инженерных изысканиях. Он представляет собой точку, которая определяет географические координаты данного пункта и служит основным опорным пунктом при измерениях и установке геодезического оборудования.

Центр знака геодезического пункта устанавливается в точке, которая выбирается специалистами на основе конкретных требований и задач изыскательских работ. Обычно центр знака выбирается вблизи самого пункта и является точкой, которая требует максимальной точности при определении координат.

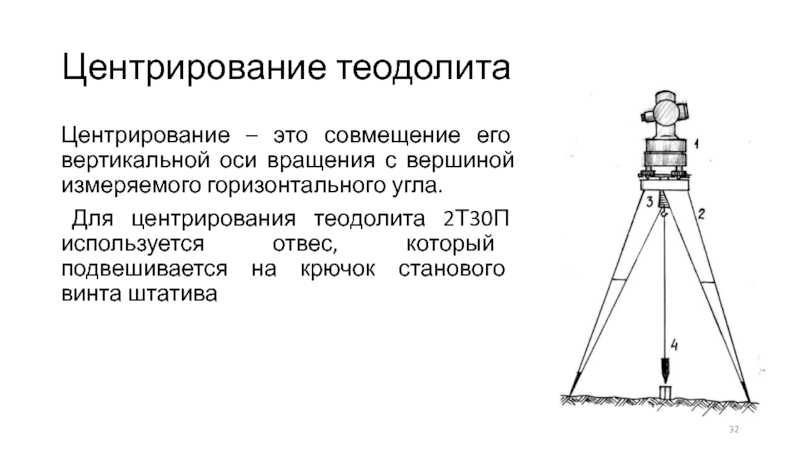

Центр знака геодезического пункта играет роль опоры при установке приборов для измерений. Он позволяет сгруппировать инструменты вокруг себя и создать точку отсчета для дальнейших измерений. Также центр знака позволяет сравнивать измерения и устанавливать связи между различными пунктами.

Определение координат центра знака геодезического пункта позволяет привязать все измерения и работы, проводимые в рамках данного пункта, к определенной географической точке. Это позволяет создать единую систему координат и обеспечить точность и надежность всех измерительных и расчетных работ.

В целом, центр знака геодезического пункта является отправной точкой для измерений и определения координат. Он играет ключевую роль в геодезии и обеспечивает точность и надежность всех геодезических работ в рамках данного пункта.

Реперные точки на карте. Что такое реперная точка

Реперная точка – это понятие, используемое геодезистами. Оно включает в себя знак или отметку, который устанавливается путем определенной конструкции знак на поверхности земли.

По сути, реперные точки применяются не только в геодезии, но и для прицела выстрела, артиллеристами, в физике же используются реперные отметки.

Эти знаки или точки переносят на карту при помощи специального прибора, который называется нивелир. Выполняется это несколькими способами:

• геометрическим;
• барометрическим;
• тригонометрическим;
• гидростатическим;
• радиолокационным.

Самостоятельно выполнить данную работу не всем по силам. Потому следует обратиться к специалистам на сайте https://geobest.dp.ua/geodeziya/perenos-repera-dnepr/ .

Какие бывают разновидности реперов в геодезии

Реперную точку можно назвать точкой отсчета. Для того чтобы лучше понять данное обозначение, нужно представить себе обычный уличный градусник.

Многие обращали внимание, что посередине прибора располагается на шкале «ноль». Вниз о «0» идут отметки с минусовыми показателями, вверх – с плюсовыми параметрами

Именно, «0» и считается в данном случае реперной точкой, то есть точкой отсчета.

Что касается данных отметок на земле, то они  обозначаются специальными конструкциями, конусообразные геометрические изделия, напоминающие пирамиды. Они могут изготавливаться из камней, металлических трубок, деревянных досок.

В зависимости от того, для каких целей нужны реперные точки их разделяют на несколько видов.

• Вековые конструкции, использующиеся в научной деятельности.
• Фундаментальные отметки.
• Рядовые реперы.

Фундаментальные и рядовые реперы связываются  между собой, тем самым образуя государственную геодезическую сеть.

Обозначение геодезических значков на карте

Все реперные точки на картах обозначаются специальными значками. Различают их так:

• для использования в астрономических целях;
• для создания геодезической сети;
• для центральных пунктов, которые закреплены на территории;
• точки для выполнения съемки;
• для объектов государственной сети геодезии.

Реально такие точки отмечены на поверхности земли специальными конструкциями.  В специальных каталогах указываются все точки со своими координатами.

Это позволяет проводить обследования и изучать поверхность планеты, для геодезических изысканий и для других хозяйственных целей страны.

Временный репер. Закладка временных реперов

На объекте изысканий вы должны заложить собственные временные репера. В последствии они станут основой для работы других изыскателей и строителей. Это очень ответственное мероприятие и подходить к нему следует со всей серьезностью. Существуют определенные нормативы на количество реперов для объекта. Однако обычно закладывают 2- 4 репера на небольшой площадной объект. Закладывать их стоит так, чтобы вы могли проложить теодолитный ход, который будет опираться на пары этих реперов. Чаще всего одну пару закладывают в одном конце объекта, а другую – в другом.

Классическим примеров временного репера в условиях тайги является спиленный ствол дерева.

Посередине полки репера ввинчивают шуруп, на который устанавливают вешку. Шуруп ввинчивают до уровня полки. Также временные репера закрепляют с помощью разной

железной херни, забитой в землю:

Наиболее рационально забивать в землю стальные уголки длиной 1,7 м. На боковой выступающей поверхности уголка делается поясняющая надпись. Делайте надпись разборчиво и красиво.

Существуют нормативы по закладке реперов:

1. ВСН 30-81 «Инструкция по установке и сдаче заказчику закрепительных знаков и реперов при изысканиях объектов нефтяной промышленности»
2. Правила закладки центров и реперов на пунктах геодезической и нивелирной сетей. Утверждены и введены в действие с 1 января 1992 г. Приказом ГУГК СССР от 14 января
3. Правила центров пунктов спутниковой геодезической сети, утвержденные приказом Роскартографии от 07 мая 2001г., М. ЦНИИГАиК, 2001г.

После того, как вы подготовили пенек для репера – обычно на него устанавливают GPS приемник и проводят измерения, получая его координаты и отметку полки. Затем вам следует дополнительно выполнить следующее:

подписать репер. Подписывают масляным строительным маркером или масляной краской из тюбика, но ни в коем случае не простым маркером. В подпись обычно включают: «название репера, название организации заложившей репер, год закладки».

Например: «Вр.10 ГЕОСТРОЙМОСТХЕРБЕЗТРЕСТ 2010»

• сфотографировать репер (обзорное фото + фото надписи на репере)
• замерить высоту репера от земли до полки репера
• привязать репер рулеткой к минимум трем четким предметам местности. Это понадобиться чтобы потом найти репер под снегом и составить «кроки» на репер.

В условиях тайги минимум на трех деревьях в стороне делают хорошо видные затесы и маркируют их: «ВЗ1, Вр10, 2,5м». То есть эта елка – это выносной знак 1 к реперу 10 и от нее в направлении, указанном стрелкой, 2,5 метров. В качестве точек привязки могут также

выступать столбы ЛЭП, углы строений и ограждений. Без привязок потом сложно зимой найти репер. Поэтому и затесы следует делать на высоте своего роста. И высоту полки репера следует брать где-то 0,5 метра от земли.

Обмотать репер сигнальной лентой или ярким скотчем и установить рядом вешку высотой 2 метра с сигнальными флажками.

Также в качестве реперов могут применяться арматурные стержни длиной 1,5м, а лучше стальные уголки (длиной 0,7-1,5м). Которые надежно забивают в землю на глубину примерно 1 метр.

На топографических планах временные репера обозначаются так:

Отметим, что нормативы требуют, чтобы при закладке новых реперов, каждый из них был связан GPS-измерениями с пятью пунктами триангуляции или полигонометрии. На практике это означает, что вы устанавливаете GPS на репер, объезжаете 5-ть пунктов и на каждом отстаиваете 0,5-2 часа, потом переставляете репер и повторяете всю процедуру. Короче это очень долго. Так делают только большие и богатые организации. Большинство отстаивают репера с ближайшего пункта, а в отчете пишут, что отстаивали с пяти пунктов. Если делать все по правилам, то при бригаде в 3-и человека и комплекте в 3-и GPS — привязка одного временного репера в условиях тайги у вас займет примерно один день. То есть 4 репера – 4 дня на привязку. А сроки всегда горят… К чему я это все? К тому, что вы должны проконтролировать, чтобы у вас были известны координаты любых ближайших пяти пунктов, для вставки их в отчет. На практике – работайте с ближайшего пункта (двух пунктов) и не заморачивайтесь. Никто не оценит вашего героизма.

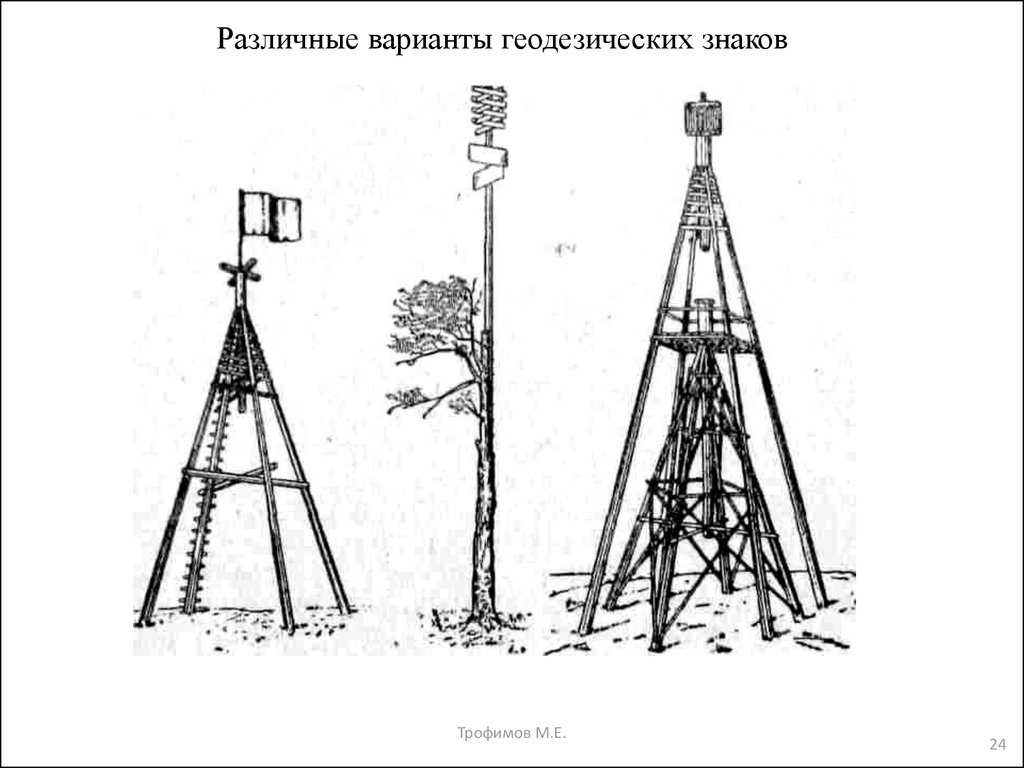

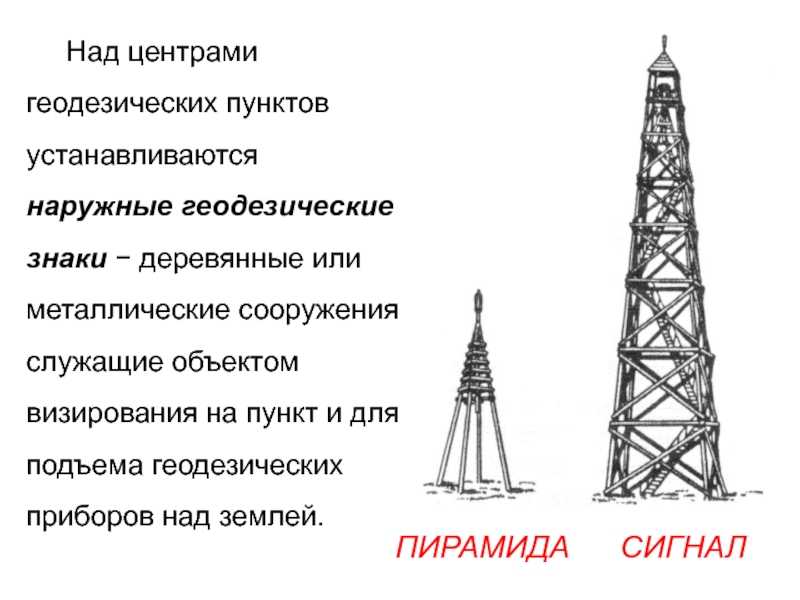

Триангуляционные (реперные) пункты, их установка

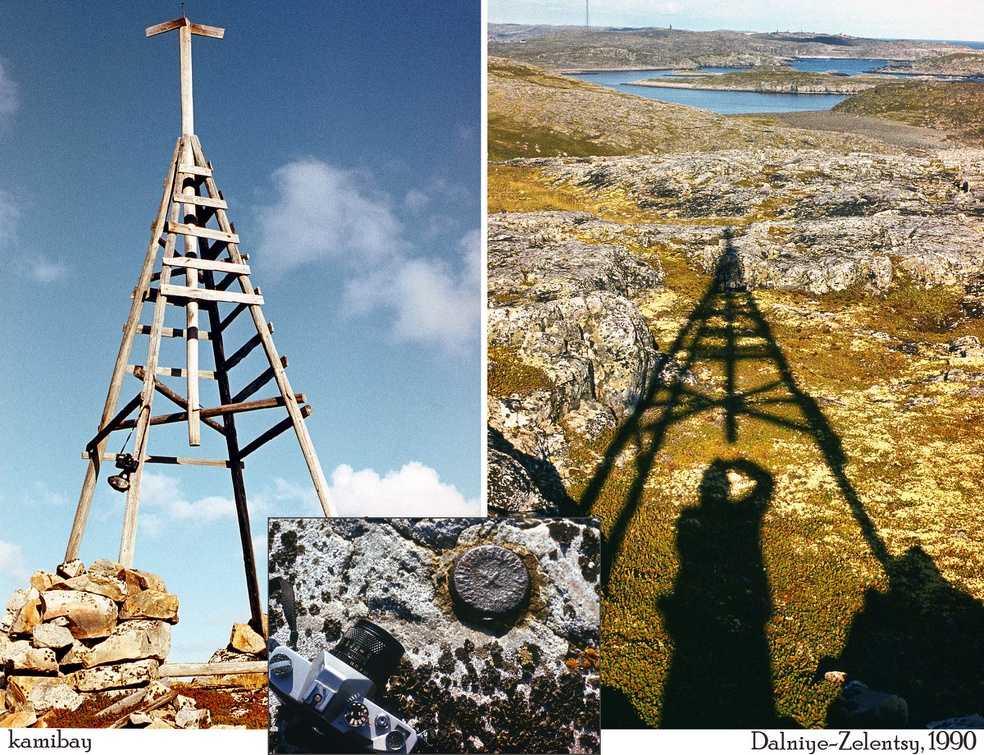

Постоянные указатели устанавливаются государственной геодезической нивелирной сетью. Наземные части реперов взаимно видны друг другу на расстоянии. Дизайн и высота знаков зависят от назначения, местных условий, местности и расстояния от точки до точки.

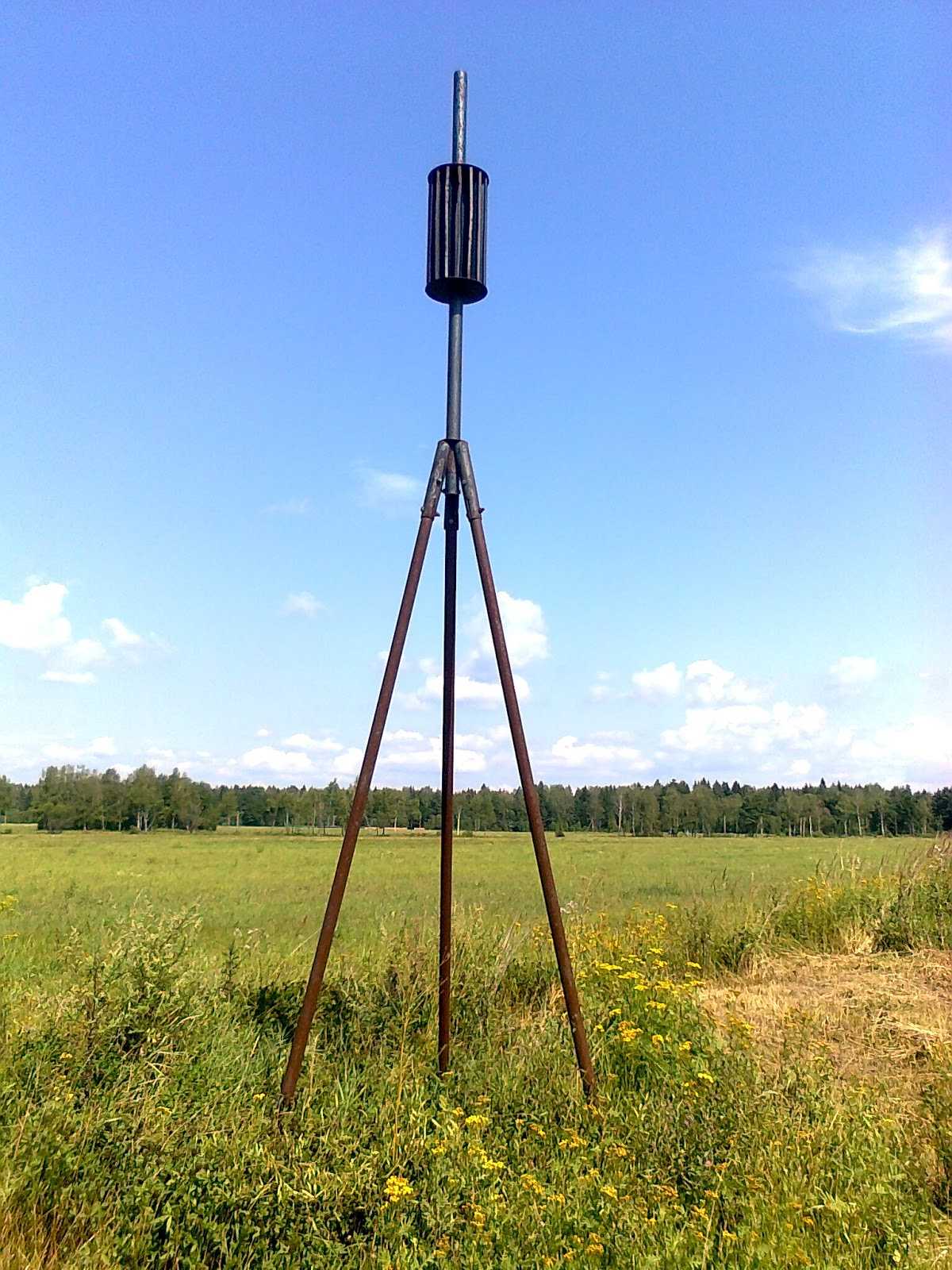

Геодезические точки могут быть выполнены в виде металлических или деревянных пирамид, каменных столбов или железобетона. Высота каждой конструкции зависит от положения анкера. Любая контрольная точка действует как тренога или опора для измерительного прибора и наблюдателя.

Подземная часть такого сооружения выполнена в виде монолита фундамента, залитого бетоном. На самом наконечнике, который является центром наконечника, нанесена металлическая метка отливки. Надпись на последней указывает номер и вид данной статьи. Название организации, выполнившей работы, и год установки объединяются этикеткой (обычно чугун).

Зачем нужен центр знака геодезического пункта?

Основная функция центра знака геодезического пункта – это обозначение и фиксация точки геометрических и географических измерений. С помощью этого знака геодезисты могут определить местоположение пункта на карте и провести дальнейшие измерения относительно этой точки.

Как правило, центр знака геодезического пункта имеет определенный набор характеристик, таких как гравировка с номером пункта и геодезической основы, а также указание высотности этой точки над уровнем моря. Эти сведения необходимы для полной информации о пункте и его использования в различных геодезических и геоинформационных работах.

Центр знака геодезического пункта является также важным элементом хранения информации для последующих генераций геодезических измерений и обновления геоинформационных баз данных. Благодаря центру знака геодезического пункта можно восстановить уже выполненные работы и проверить их точность и надежность.

Назначение	Пример использования
Определение координат	Используется для определения точных координат пункта на поверхности земли.
Географическая привязка	Служит для определения местоположения пункта на географической карте и в системе координат.
Хранение информации	Предоставляет точные данные о геодезическом пункте для последующих измерений и обработки данных.

Применение геодезических знаков

1. Определение геодезических пунктов. Геодезические знаки могут использоваться для определения и отметки геодезических пунктов на местности. Они позволяют геодезистам точно обозначить местоположение определенного объекта или точки, что является основой для проведения различных измерений и картографических работ.

2. Создание геодезических сетей. Геодезические знаки используются для создания геодезических сетей, которые позволяют определить точные координаты и высоты различных объектов на местности. С помощью геодезических знаков геодезисты могут провести точные измерения и установить взаимосвязи между разными геодезическими пунктами.

3. Составление карт и планов. Геодезические знаки являются основой для составления различных карт и планов. Они позволяют определить точные географические координаты и высоты отдельных объектов на местности, что позволяет составить детальные карты и планы с высокой точностью.

4. Определение границ и территорий. Геодезические знаки широко используются для определения границ территорий. Они помогают геодезистам и специалистам по земельным отношениям установить точные границы земельных участков и территорий, что имеет большое значение для землепользования и землеустройства.

5. Установление контрольных точек. Геодезические знаки используются для установления контрольных точек, что позволяет осуществлять контроль и исправление ошибок при проведении геодезических работ. Они помогают геодезистам находиться на правильном пути и избегать ошибок, что способствует повышению точности и надежности измерений.

Таким образом, геодезические знаки являются важными инструментами для геодезических и картографических работ. Они позволяют определить и отметить геодезические пункты, создать геодезические сети, составить детальные карты и планы, определить границы территорий и установить контрольные точки. Их правильное использование способствует повышению точности и надежности геодезических измерений и обеспечивает точную привязку объектов на местности.

Кому все это нужно

Благодаря связанной между собой системе обозначенных пунктов образуется государственная геодезическая сеть. Специальные каталоги содержат списки с указанными координатами всех таких точек. Данные сведения используются топографами для изучения поверхности планеты, в инженерно-геодезических изысканиях, для разных нужд хозяйства страны.

Списки с указанием значений координат доводятся до офицерского состава армии вместе с топографическими картами. Артиллеристы тоже хорошо знают, что реперная точка — это метка, обозначающая известную высоту, своеобразная опора для пристрелки на местности.

Реперными точками на температурной шкале Цельсия принято считать значения закипания и замерзания воды на уровне моря.

В бизнесе это понятие используют для описания некоего положения дел, когда определенные действия могут привести либо к полному провалу, либо к успеху.

Уровневые системы высот

В России и некоторых странах бывшего СССР отметка приливов и отливов в Кронштадте считается нулевой точкой для определения уровня поверхности. Все геодезические отметки на картах этих стран рассчитаны по Балтийской системе высот, принятой в 1977 году. В дальневосточных регионах расчеты ведутся по Охотской системе высот. Его ошибка, связанная с BSV, составляет менее одного метра.

Подставка — это рейка с делениями для определения уровня воды в реке или другом водоеме. Постоянно установленные постаменты в качестве контрольно-пропускных пунктов и ориентиров в геодезии иногда используются учеными для наблюдения за изменениями уровня воды в морях, за перемещениями слоев земной поверхности по вертикали.

Разновидность реперов

Геодезические знаки бывают нескольких видов.

Вид репера

Описание

Используются в научно-исследовательских целях. Устанавливаются по определённой схеме по всей стране в определённых географических точках.

Представляют собой столбы и пилоны из железобетона с закладкой в грунт. Устанавливаются по нивелирным линиям 1-2 класса. Используются вместе с абсолютными данными репера-спутника. Применяются как опора для нивелирования 3 и 4 классов. Делятся по типу закладки на грунтовые и скальные.

Закладывают по всем нивелирным линиям в стенах, скалах, грунте на расстоянии 3,5-7 км друг от друга.

Представлены опорно-межевыми сетями и временными пунктами в виде вкопанных в землю рельсов, металлических труб. Ориентиром служит верхняя часть трубы или рельса.

Используются при межевании участков, строительстве трасс, жилых и промышленных сооружений, зданий. Вносятся в отдельный каталог. После окончания строительства временный репер утилизируют.

Стенные реперы используются для привязки и разбивки объектов при застройке окружающей территории.

Реперы могут быть постоянными и временными.

Постоянные знаки устанавливают сотрудники государственной геодезической сети. Конструкция знаков определяется в зависимости от условий местности, цели установки, особенностей грунта и расстояний от одной точки до другой.

Репер имеет специальную выемку, в которую подвешивается нивелирная рейка, с помощью которой устанавливается нивелирный ход и проверяют координаты расположения любого объекта: здания, плотины, башни.

В черте города они имеют вид болта, который устанавливается в стену с нанесёнными цифрами, буквами и номерами.

Репер имеет следующие признаки

• Адрес установки. Его определяют по уже построенному зданию и схеме расположения. Перед началом стройки реперы проверяют с помощью абриса по топографическому плану.
• Индивидуальный уникальный номер, который присваивают реперу на предприятии-изготовителе.
• Отметка высоты над уровнем моря.
• Год изготовления.

Остальные данные наносят гравировкой во время или сразу после установки репера.

Геодезические знаки позволяют создавать и использовать современные технологии гео пространственные базы данных

О Кронштадтском футштоке и определении уровня моря

Изначально изменение высоты уровня вод Финского залива отмечалось горизонтальными зарубками на стенках каналов и бассейнов, на поверхностях шлюзов. Когда в 1777 году в Кронштадте была организована специальная служба, наблюдения за водой проводились по отметкам футштока от дна Обводного канала.

Многолетние (с 1731 года) и регулярные заметки, наблюдения за колебаниями уровней воды Финского залива были обработаны гидрографом М. Ф. Рейнеке в 1840 г. По вычисленным им усредненным показаниям на каменной опоре одного из мостов через Обводной канал высекли горизонтальную черту. Через несколько десятков лет на этом уровне закрепили металлическую пластину с горизонтальной отметкой, практически совпадающей с нулевым показанием футштока.
