Технические требования к геодезическим меткам

Вот некоторые основные технические требования, которые должны быть выполнены при создании геодезических меток:

1. Материал и прочность

Метки должны быть изготовлены из материала, который обладает высокой прочностью и устойчивостью к воздействию окружающей среды. Обычно метки изготавливают из сплавов алюминия или нержавеющей стали, чтобы они могли выдерживать эксплуатацию на открытых пространствах в течение длительного времени.

2. Фиксация на поверхности

Метки должны быть надежно закреплены на поверхности земли или других объектов, чтобы предотвратить их случайное перемещение или повреждение. Для этого используются специальные основания, установочные корзины или крепления, которые обеспечивают надежную фиксацию метки и предотвращают ее перемещение даже при сильных ветрах или воздействии нагрузок.

3. Устойчивость к воздействию среды

Метки должны быть устойчивы к различным атмосферным и климатическим воздействиям, таким как изменения температуры, влажности, осадков и ультрафиолетового излучения

Это важно для обеспечения долговечности метки и сохранения ее четкости и читаемости на протяжении всего срока ее использования

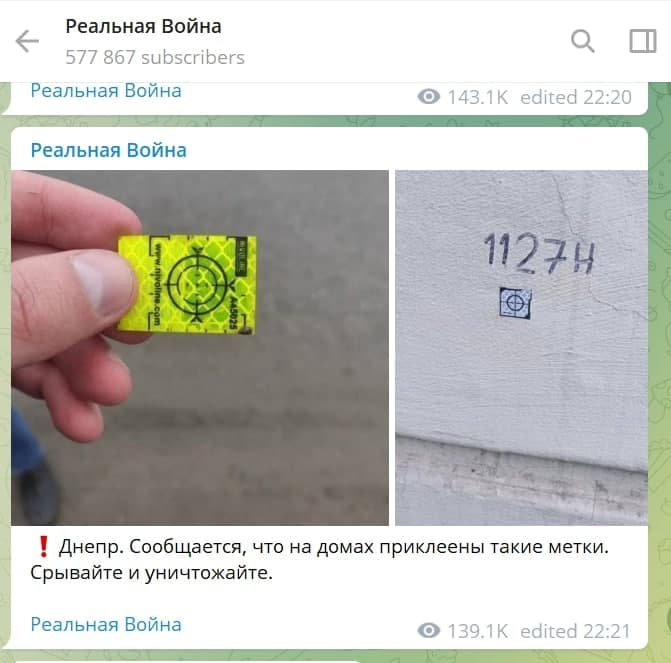

4. Четкость и читаемость

Метки должны иметь четкое и читаемое обозначение, которое можно легко распознать и считать. Обычно на метках указываются номера, буквы, символы или коды, которые используются для идентификации меток и связанных с ними данных

Также важно, чтобы метки были читаемыми даже при различных условиях освещения или видах обзора, чтобы облегчить работу геодезистов и других специалистов

Соблюдение этих и других технических требований позволяет обеспечить высокую точность и надежность при работе с геодезическими метками. В сочетании с современными методами и технологиями, геодезические метки становятся мощным инструментом для определения координат и проведения геодезических измерений на больших территориях.

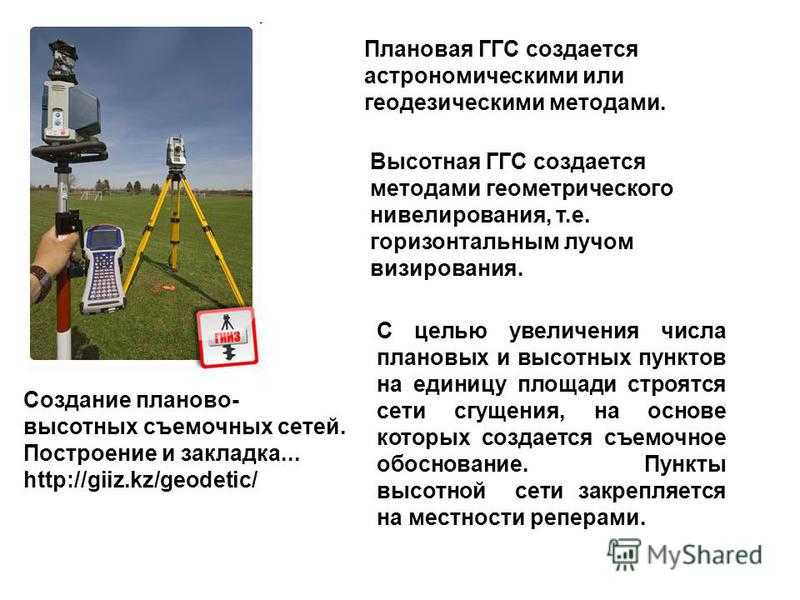

Для чего необходимы реперные точки при строительстве

Система реперов геодезической сети позволяет реализовать следующие задачи:

• Обеспечить все съёмочные и разбивочные работы геодезистов при проектировании, застройке и эксплуатации объектов;
• Реализовать геодезическую сеть для межевания земель и кадастровых работ;
• Установить опознавательные знаки для аэрокосмического мониторинга и дистанционного зондирования сооружений и железных дорог;
• Получить геометрическую основу для расчётов и корректировки координатной системы и деятельности автоматизированных систем инвентаризации и паспортизации.

Реперные точки в строительстве способствуют:

• вовремя обнаружить деформацию крупного объекта: высотной башни, плотины, гидроэлектростанции, моста, метрополитена.
• С помощью геодезических знаков проводят нивелировку зданий, чтобы понять, как они изменились за прошедшие годы, нет ли отклонений от вертикали и так отследить возможные деформации.

Реперную точку закрепляют в заранее намеченном месте, а затем на него переносят со спутника координаты и высоту. Кроме GPS-навигации используют нивелирные ходы от пунктов геодезической сети. Занимаются этим специалисты по геодезии.

Геодезисты выносят исходные реперы, а затем передают их вместе с разбивочной основой по акту со схемой расположения. Когда строительство закончено, реперы остаются на местах закладки, и заказчик обеспечивает их сохранность. Все реперы охраняются государством.

С помощью реперов и опоры в виде базовых станций GPS привязывают здания к территории, планируют строительство.

Геодезическая разбивочная основа, вынос осей здания :: закрепление реперных точек (высотных отметок)

Опубликовал 25 мая 2013 | Автор

Сегодня расскажу о тех работах, с которых начинается строительство нового объекта:

1) геодезическая разбивочная основа – проще говоря, границы участка;
2) вынос основных осей здания в натуру – закрепление цифровых и буквенных осей;
3) закрепление реперных точек – три, четыре и более точки с координатами X и Y, а также высотной отметкой H на территории строительной площадки.

Вот сразу пример геодезического репера:

закрепление геодезического репера

А далее поподробнее о каждом пункте.

Итак, у нас есть земля, чтобы строить. Есть интересный (а значит сложный) объект. И даже ресурсы, чтобы начать грандиозную стройку. И вот мы приезжаем на участок и … с какой стороны подойти? Нам нужен геодезист! Мы плавно подошли к первому разделу этой статьи.

Геодезическая разбивочная основа.

Говоря простым языком, это границы нашего участка (красная линия). Обычно по ним выставляется временное ограждение.

Инженер-геодезист, опираясь на выписку из кадастрового паспорта, где указаны координаты границ участка в осях X и Y, а также государственные реперы, производит разбивку геодезической основы – выносит каждый угол нашего участка. Все эти точке должны быть закреплены. Обычно это длинные штыри из арматуры, глубоко погруженные в грунт.

Готово. Теперь мы видим границы участка, но этого мало, чтобы начать работы по устройству нулевого цикла. Мы подбираемся ко второй части статьи.

Вынос основных осей здания в натуру.

Для начала работ по устройству фундаментов нам потребуются по крайней мере две цифровых и две буквенных оси. При желании (по возможности) выносятся все оси здания. Это существенно облегчит работу производителям работ и уменьшит отклонения от проекта.

Вынести ось – значит жестко закрепить ее за пределами пятна здания (сооружения), но в пределах границы участка.

Другими словами, нужно отметить ось на чем-то стационарном и неподвижном. Мы, например, изготавливаем Т-образные стойки, которые погружаются в грунт и бетонируются.

выноска оси здания

Важно, чтобы не было смещений таких “выносок”. Располагайте их таким образом, чтобы ни строительная техника, ни кто-либо не смог повредить вынесенные оси

На Т-образной стойке сверлится отверстие (ось), которое и служит ориентиром при последующей разбивке (фундаментов, колонн).

Т-образные выноски осей

Думаю, все понимаю, что на каждую ось устраивается по 2 выноски (с двух сторон от здания). Между ними натягивается нить и производится разбивка. Для большей точности советую устанавливать прибор (теодолит) на одну выноску и “прицеливаться” на противоположную. У любой нити есть свойство растягиваться, отклоняться. В то время, как геодезический прибор указывает точное направление, не отклоняясь от линии оси.

Вообще, достаточно минимум двух цифровых и двух буквенных осей, чтобы начать строительство. Но если на площадке есть свой геодезист, то не поленитесь вынести все оси здания. Получится примерно такая линия выносок:

выноски строительных осей здания

Теперь мы имеем границы участка строительства и даже оси здания. Остается закрепить высотные отметки и можно приступать к работам по устройству котлована под фундаменты. Отметки уровня – это третья часть статьи.

Закрепление реперных точек (высотных отметок).

Репер – это точка имеющая определенные координаты (X, Y и H). Если Вы умеете пользоваться тахеометром, то реперная точка имеет для Вас две координаты для привязки в плане (X и Y) и одну высотную H. Обычно производители работ используют только значение отметки уровня H, т.к. оси уже разбиты и остается правильно определить нижние отметки конструкций (фундаментов, колонн, балок и т.д.).

Небольшой совет. Выберите примерно посередине участка площадку, с которой будут видны реперы и не будет помех от движения строительной техники. Расположите на этом месте ж.б. плиту или другую твердую конструкцию. Теперь мы имеем под ногами жесткое непросадочное основание, где и будем располагать геодезический прибор (теодолит, нивелир, тахеометр).

площадка для геодезических приборов

И помните, геодезические работы очень важны, так как все последующие работы выполнятся опираясь на них! Если Вы допустили погрешность при выносе осей, то с ростом здания это отклонение будет только расти. Будьте внимательны. Как говорится, семь раз отмерь – один раз отрежь.

Данная статья защищена авторским правом и может быть перепечатана
только с использованием активной ссылки на сайт NewKarkas.ru

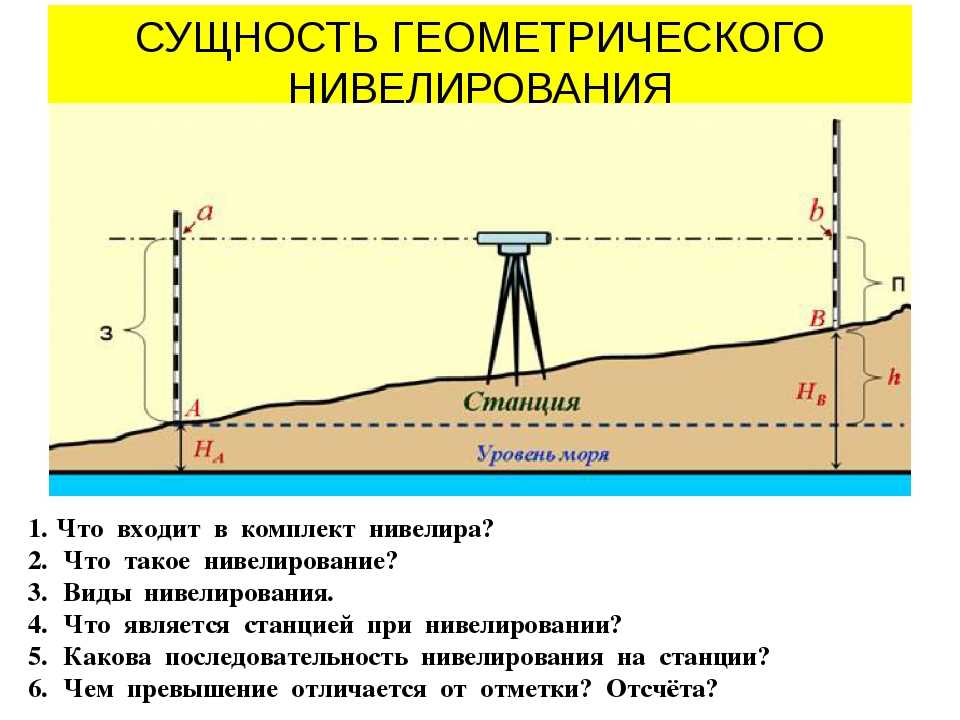

4.4.1. Разбивка линии заданного уклона с помощью нивелира

Горизонтальным лучом визирования

Проектную отметку Н_Вконечной точки В вычисляют по формуле:

и выносят ее в натуру с помощью нивелира, как было сказано выше. При этом отметка горизонта нивелира определяется по формуле:

,

где а – отсчет по черной стороне рейки на исходной точке А. Отсчет по рейке на точке В определяют по формуле:

.

Отметку точки В фиксируют на местности верхним срезом кола, забиваемого на такую глубину, чтобы отсчет по рейке был равен «b» (см. рис. 4.6, а).

Промежуточные точки 1, 2, 3….к, выносят по их отстояниям d₁, d₂,d₃….d_kот начальной точки и вычисляют соответствующие отсчеты на рейках по формуле:

,

где b – отсчет по рейке в данной точке; а – отсчет по рейке в начальной точке, i– заданный уклон, d – расстояние от начальной точки до данной. Знак «плюс» берется при отрицательном уклоне, а знак «минус» – при положительном.

Рис. 4.6. Схемы разбивки линии заданного уклона: а) нивелиром; б) наклонно установленным нивелиром; в) теодолитом; г) с помощью визирок

Пример.Пусть требуется разбить линию длиной 100 м с уклоном i = +0,004, поделенную на участки d₁, d₂, d₃,d₄, соответственно равные 30, 50, 80 и 100 м (рис 4.6, а) и Н_А= 50,00 м.

От начальной точки А на линию А–В в указанных точках забиваются колья так, чтобы они располагались своими торцами несколько выше проектного положения.

Зная отметку исходной точки А и длину линии, вычисляют проектную отметку Н_Вконечной точки В:

и выносят ее в натуру. Для этого устанавливают нивелир посередине линии, наводят трубу на рейку, стоящую в начальной точке, и производят по ней отсчет «а», например равный 1200 мм (рис.4.6,а), и выносят отметку горизонта прибора:

,

тогда отсчет по рейке в точке «В» будет равен:

.

Отсчеты по рейкам на всех остальных точках рассчитываются по формуле: .

В нашем примере отсчеты на последующих точках от начала должны убывать.

Так отсчеты в точках 1, 2, 3 и В соответственно должны быть равны 1080, 1000, 0880, 0800 мм.

Следовательно, колышки в каждой точке забиваются настолько, чтобы отсчеты по рейке были равны вычисленным.

Наклонным лучом визирования

При малых уклонах ускорение работы достигается установкой нивелира в наклонное положение (рис. 4.6,б). Нивелир ставят как можно ближе к проектной линии так, чтобы два его подъемных винта располагались по направлению, ей параллельному. Действуя подъемными винтами, наклоняют нивелир, добиваясь, чтобы отсчеты по рейкам, установленным на кольях, закрепляющих концы проектной линии, были одинаковы. Устанавливают рейку в любой точке створа АВ и, поднимая или опуская ее, добиваются, чтобы отсчет был равен отсчету на конечных точках. Эту линию закрепляют кольями, забивая их на соответствующую глубину.

Виды геодезических меток

Геодезические метки могут быть различных видов в зависимости от их назначения и применения. Рассмотрим основные виды геодезических меток:

• Пункты высотного нивелирования: такие метки устанавливаются на точках, которые используются для определения отметок высот различных объектов и территорий. Они обычно представлены высокими столбами или металлическими опорами и имеют специальные обозначения.
• Геодезические знаки: это вид меток, устанавливаемых геодезистами для определения географических координат и высоты важных пунктов на местности. Геодезические знаки могут быть представлены каменными столбами с выгравированными на них информационными символами.
• Контрольные метки: такие метки устанавливаются для контроля точности геодезических измерений и местоположения объектов. Они представляют собой особый вид меток, обычно выполненных из металла и имеющих уникальные коды и номера для идентификации.
• Маршрутные метки: такие метки устанавливаются на маршрутах, трассах и дорогах для облегчения навигации и определения местоположения. Они представляют собой информационные таблички с указанием названия и расстояния до ближайших населенных пунктов или значимых объектов.

Это только некоторые из видов геодезических меток, которые используются специалистами для определения и контроля географической информации. Каждый вид меток имеет свою уникальную функцию и специфику применения.

Кому все это нужно

Благодаря связанной между собой системе обозначенных пунктов образуется государственная геодезическая сеть. Специальные каталоги содержат списки с указанными координатами всех таких точек. Данные сведения используются топографами для изучения поверхности планеты, в инженерно-геодезических изысканиях, для разных нужд хозяйства страны.

Списки с указанием значений координат доводятся до офицерского состава армии вместе с топографическими картами. Артиллеристы тоже хорошо знают, что реперная точка — это метка, обозначающая известную высоту, своеобразная опора для пристрелки на местности.

Реперными точками на температурной шкале Цельсия принято считать значения закипания и замерзания воды на уровне моря.

В бизнесе это понятие используют для описания некоего положения дел, когда определенные действия могут привести либо к полному провалу, либо к успеху.

Назначение репера

Реперы играют важную роль в геодезии и топографии. Они представляют собой особые металлические или бетонные конструкции, установленные на местности для определения координат и высотных отметок. Главной целью установки реперов является создание единой системы опорных точек, которые позволяют производить точные измерения и определение координат точек на поверхности Земли.

Основное назначение реперов в геодезии заключается в следующем:

• Определение координат точек. Реперы являются основными опорными точками, относительно которых производится измерение координат других точек. При проведении геодезических работ реперы устанавливаются в специально выбранных местах с учетом требований точности и доступности.
• Обеспечение точности измерений. Наличие реперов позволяет осуществлять установку инструментов (например, теодолитов или геодезических приборов) при выполнении измерительных работ. Реперы обозначают определенные точки, к которым можно сравнивать результаты измерений и проверять их точность.
• Создание координатной сети. Реперы служат основой для создания геодезической сети, которая включает в себя опорные точки, соединенные линиями и обеспечивающие единую систему координат. Координатные сети используются для местоположения объектов на местности, построения карт и планов, а также для выполнения строительных и геодезических работ.
• Ориентирование карт и планов. Реперы используются для ориентирования карт и планов, что позволяет определить их истинное положение на местности. Реперные точки служат важными ориентирами при составлении географических и топографических материалов.

В целом, реперы имеют важное значение для геодезии и топографии, поскольку создают основу для точных измерений и определения координат на поверхности Земли. Они являются основными опорными объектами при проведении геодезических работ и имеют широкий спектр применения в различных областях, включая строительство, картографию, геологию и др

Геодезический пункт и геодезия

Геодезические вершины RPO состоят из цилиндрический столб высотой около 120 сантиметров и диаметром около 40 сантиметров. Фундамент, на котором они построены, имеет бетонную поверхность площадью 3 квадратных метра. С другой стороны, те, что относятся к ROI, состоят из столба высотой 120 метров и диаметром 30 сантиметров. Они расположены на бетонном основании в один квадратный метр. Кроме того, у них есть информация о вашей защите и о координатах вашего местоположения.

Физические и математические основы, необходимые для получения этих данных, делают геодезию достаточно фундаментальной наукой для других дисциплин. Топография, картография, навигация, гражданское строительство, фотограмметрия, геоинформационная система и некоторые другие военные цели основаны на геодезии. Если мы проанализируем все это с точки зрения объекта изучения, то увидим, что можно выделить различные специальности, за которые отвечает геодезия.

Реперные точки на карте. Что такое реперная точка

Реперная точка – это понятие, используемое геодезистами. Оно включает в себя знак или отметку, который устанавливается путем определенной конструкции знак на поверхности земли.

По сути, реперные точки применяются не только в геодезии, но и для прицела выстрела, артиллеристами, в физике же используются реперные отметки.

Эти знаки или точки переносят на карту при помощи специального прибора, который называется нивелир. Выполняется это несколькими способами:

• геометрическим;
• барометрическим;
• тригонометрическим;
• гидростатическим;
• радиолокационным.

Самостоятельно выполнить данную работу не всем по силам. Потому следует обратиться к специалистам на сайте https://geobest.dp.ua/geodeziya/perenos-repera-dnepr/ .

Какие бывают разновидности реперов в геодезии

Реперную точку можно назвать точкой отсчета. Для того чтобы лучше понять данное обозначение, нужно представить себе обычный уличный градусник.

Многие обращали внимание, что посередине прибора располагается на шкале «ноль». Вниз о «0» идут отметки с минусовыми показателями, вверх – с плюсовыми параметрами

Именно, «0» и считается в данном случае реперной точкой, то есть точкой отсчета.

Что касается данных отметок на земле, то они  обозначаются специальными конструкциями, конусообразные геометрические изделия, напоминающие пирамиды. Они могут изготавливаться из камней, металлических трубок, деревянных досок.

В зависимости от того, для каких целей нужны реперные точки их разделяют на несколько видов.

• Вековые конструкции, использующиеся в научной деятельности.
• Фундаментальные отметки.
• Рядовые реперы.

Фундаментальные и рядовые реперы связываются  между собой, тем самым образуя государственную геодезическую сеть.

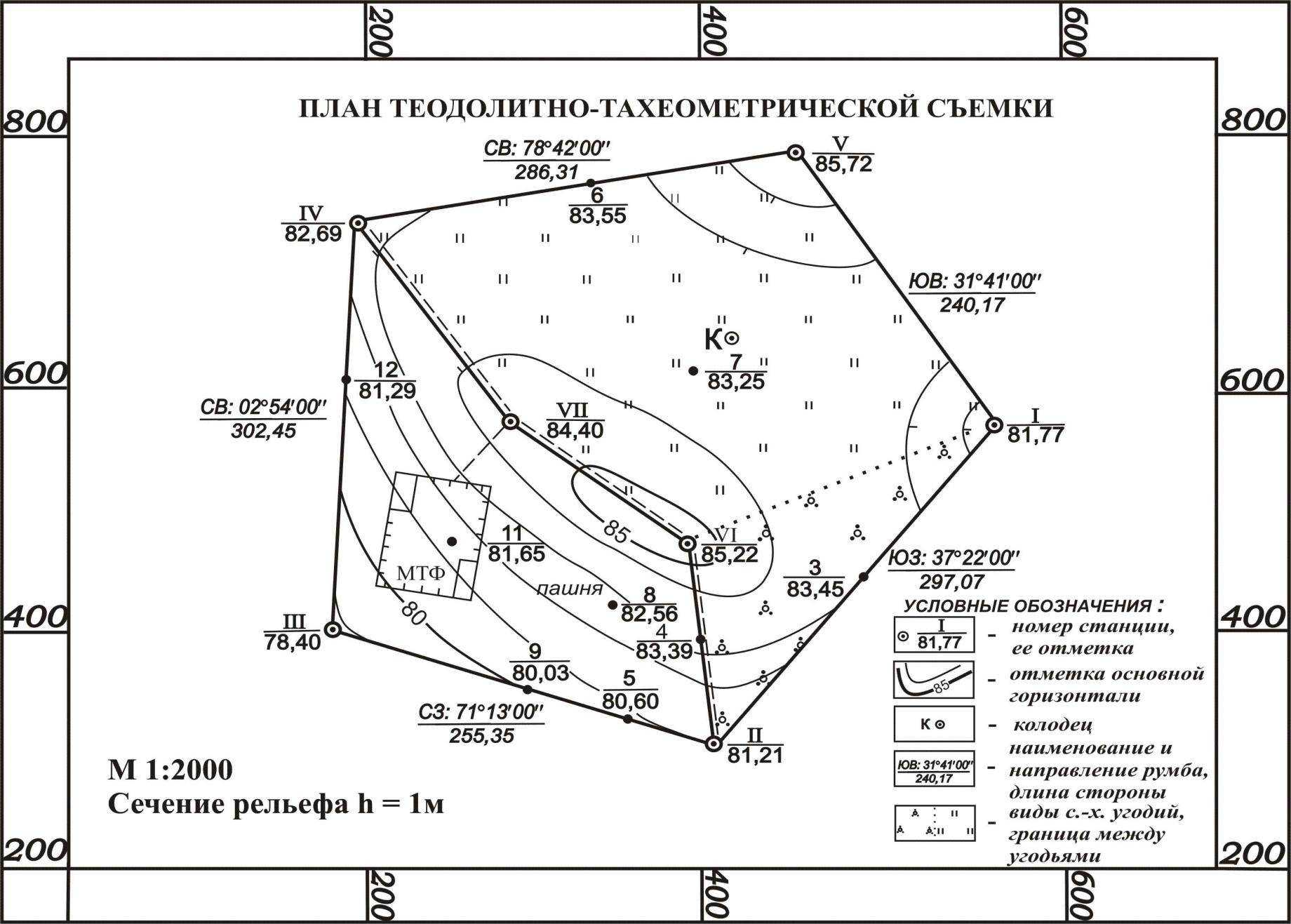

Обозначение геодезических значков на карте

Все реперные точки на картах обозначаются специальными значками. Различают их так:

• для использования в астрономических целях;
• для создания геодезической сети;
• для центральных пунктов, которые закреплены на территории;
• точки для выполнения съемки;
• для объектов государственной сети геодезии.

Реально такие точки отмечены на поверхности земли специальными конструкциями.  В специальных каталогах указываются все точки со своими координатами.

Это позволяет проводить обследования и изучать поверхность планеты, для геодезических изысканий и для других хозяйственных целей страны.

Вековые реперы

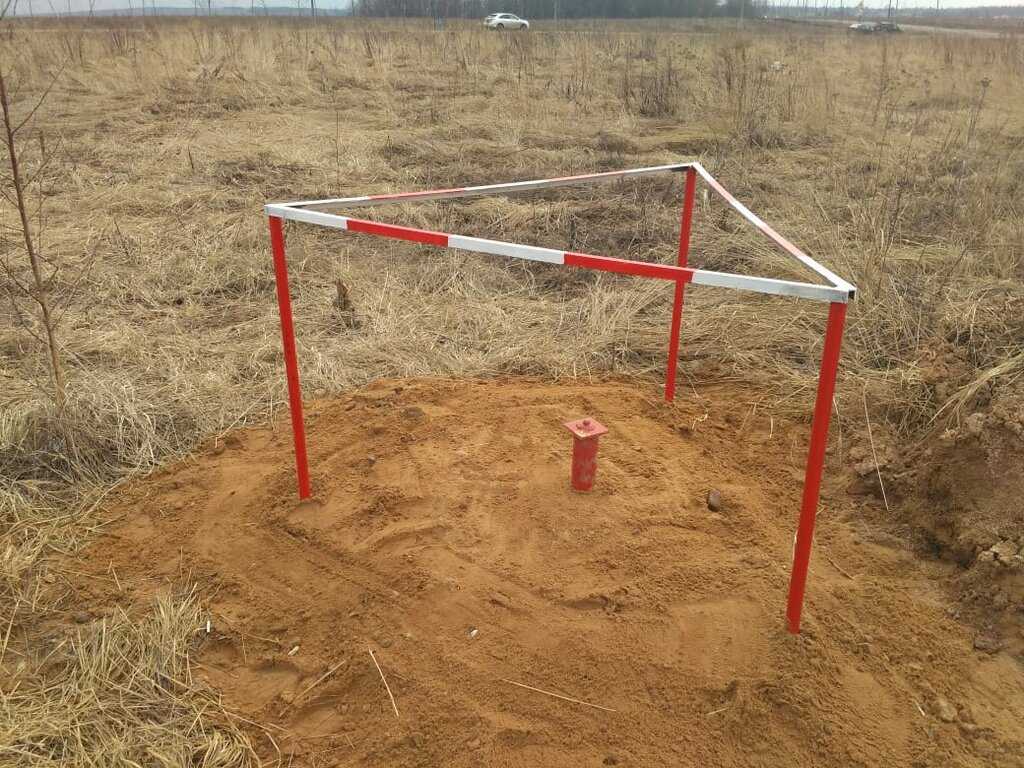

Главным условием закладки вековых реперов является нахождение скалистых устойчивых пород и устройство в них конструкций центров с марками. В зависимости от глубины залегания скальных пород они делятся на грунтовые и скальные знаки. Типовые схемы их конструкций показаны на рис.1.

Вековая сохранность центров должна быть обеспечена выбором мест, без влияния экзогенных и эндогенных процессов в толще пород желательно с привлечением геологов и качественными материалами для изготовления конструкций реперов.

Рис.1. Типовые конструкции вековых центров с глубиной до 1,2 и 5,0 м.

Для вековых знаков неглубокой закладки характерно устраивать репера группами в теле скалы с обустройством колодцев из бетонных пилонов с креплением сверху крышками. Колодцы и группы высотных знаков могут иметь разные размеры, количество и расстояния между собой в зависимости от глубины залегания устойчивых пород (смотрите на рис.1). Собственно марки, верх которых фиксирует абсолютные значения высотных отметок, выливаются из металла (бронзы, чугуна) и крепятся в бетоне, металлических трубах и накрываются обязательно специальным колпаком.

При залегании коренных пород на глубине пяти метров и более для устройства центров пробуриваются механизированным способам скважины диаметром не менее 250 мм (рис.2). Сама конструкция состоит из специальной обсадочной трубы, углубленной в породу не менее, чем на 1200 мм, диаметром до 150 мм и толщиной стенок 10 мм. А внутри нее уже фиксируется так называемая реперная труба с сальниковой и битумной прокладкой в нижней и верхней своей части.

Рис.2. Схема векового центра глубиной более 5 м.

Недалеко от вековых, не далее 150 метров, осуществляют закладку фундаментальных знаков со спутником.
