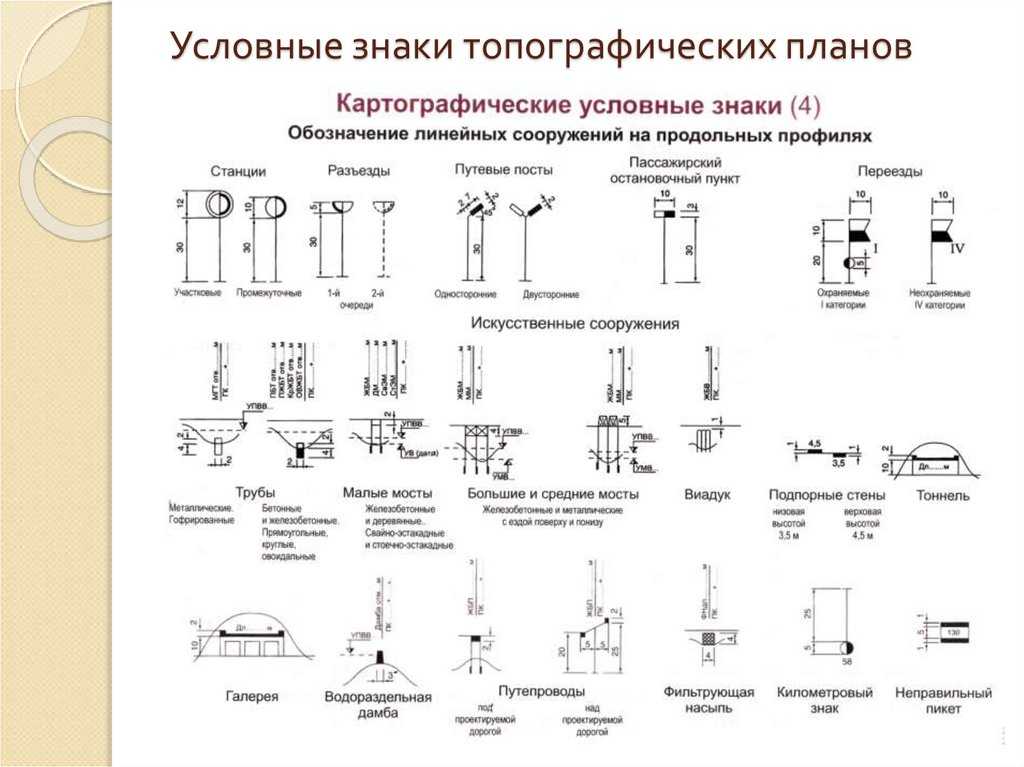

Условные обозначения топографической съемки

Направление сторон света на чертеже. Указатели Севера

Генеральный план — сводный документ проектируемой застройки территории, на котором показаны размещение проектируемых, существующих, реконструируемых и подлежащих сносу зданий, сооружений, инженерных сетей, автомобильных дорог, железнодорожных путей, объектов озеленения, благоустройства, планировка рельефа местности и т. п.

Состав и правила оформления чертежей генерального плана и транспорта предприятия (марки ГТ) должны соответствовать СПДС ГОСТ 21.204—93.

На генеральный план наносят горизонтали и привязывают его к топографической основе. Генплан представляет собой чертежи территории, на которой показано размещение проектируемых, существующих, реконструируемых и подлежащих сносу зданий и сооружений. Вновь строящиеся здания размещают в зависимости от их функциональной или технологической связи и в соответствии с противопожарными и санитарными нормами. Эти нормы определяют минимальные расстояния между зданиями, источниками водоснабжения и т. п. От степени огнестойкости здания зависят противопожарные расстояния между ними (табл. 14.2.1)

Санитарный разрыв между торцами зданий, имеющих окна, устанавливают в зависимости от высоты более высокого здания. Он должен быть не менее 12 м. Если окон нет, разрыв определяют по противопожарным нормам. Между длинной стороной и торцом здания его принимают не менее 12 м. Между односекционными зданиями от пяти этажей и выше, а также домами башенного типа, санитарный разрыв должен быть не менее полутора высот более высокого здания, но не менее 30 м.

Санитарные разрывы устанавливаются также между границей жилой застройки и зоной промышленного строительства и между другими объектами.

Кроме того, на генеральном плане изображают также границы застраиваемого участка, вспомогательные постройки, зеленые насаждения, различные площадки, проезды и дороги.

На генеральных планах могут быть показаны силовые, осветительные, телефонные и телеграфные линии, водопроводные, канализационные, теплофикационные и другие сети.

При необходимости чертеж энергетических и санитарно-технических магистралей с указанием необходимых сооружений и подводки их к проектируемым и существующим объектам может быть выделен отдельно в сводный план инженерных коммуникаций.

Содержание и оформление чертежей генеральных планов устанавливают ГОСТ 21.204-93 и ГОСТ 21.501-93.

Масштабы. Для выполнения различных чертежей марки Ш применяют масштабы 1:500, 1:1000, фрагментов планов — 1:200, узлов — 1:20. При необходимости допускается для чертежей генплана использовать масштаб 1:2000, а для узлов — масштаб 1:10.

К чертежам генерального плана относятся:

При размещении сложных объектов иногда выполняют схему генерального плана, на основании которой, после согласования с заказчиком, изготавливают рабочие чертежи.

Схемы генеральных планов вычерчивают, как и учебные чертежи.

Если на чертеже размещается одно или несколько изображений в одном масштабе, то его указывают в основной надписи после наименования изображения. Если несколько изображений имеют разный масштаб, его подписывают под наименованием каждого изображения.

Размеры на генеральных планах проставляют в метрах с двумя десятичными знаками. Такая же размерность принимается и для координат.

Углы указывают в градусах с погрешностью не более 1′, при необходимости — 1».

Уклоны выражают в промилле без обозначения единицы измерения.

Крутизна откосов дается в виде соотношений 1:1,5; 1:2.

Отметки. Система отметок, принятая на топографической основе, должна соответствовать системе отметок генерального плана. Отметки на генеральном плане выражают в метрах с двумя десятичными знаками. Знак отметки принимают по ГОСТ 21.101—97 в виде стрелки.

Инженерные сети при топосъёмке

Главная задача геодезистов при проведении съёмки – определение расположения и нанесения на топографическую карту внутренних и наружных инженерных сетей, линейных элементов.

Объектом поисковых работ и топосъёмки могут быть подземные или надземные коммуникации. Если необходимо обновить план с учётом рельефа местности или составить новую документацию, нужно изучить материалы из архива и существующую геологию участка.

При проведении топографической съёмки важно согласовать нюансы и получить разрешения с указанием схем, технических данных, проектируемых планов линейных сооружений, профилей трасс. Затем проводят сбор данных тахеометром и GPS-устройством и выполняют камеральную обработку информации. На топографическом плане отмечают необходимые особенности рельефа, элементы канализации и водоснабжения

На топографическом плане отмечают необходимые особенности рельефа, элементы канализации и водоснабжения

Затем проводят сбор данных тахеометром и GPS-устройством и выполняют камеральную обработку информации. На топографическом плане отмечают необходимые особенности рельефа, элементы канализации и водоснабжения.

Сокращения и условные обозначения трубопроводов и элементов канализации на чертежах

Условные обозначения и элементы сантехнических систем определяются межгосударственным стандартом — ГОСТ 21.205-93 СПДС. Все графические обозначения элементов водопровода и канализации указаны в таблицах: https://yadi.sk/i/Uv00kft3mpg1wA

1. В обозначениях на видах, схемах и разрезах в обязательном порядке указывается графически действительное общее количество монтируемых труб и сантехнических приборов.

С целью обозначения трубопроводных систем в соответствии с ГОСТ 21.106-78 установлены буквенно-цифровые обозначения.

Для трубопроводных канализационных и водопроводных систем, которые табличными данными не предусматриваются, требуется применять обозначения и устанавливать порядковую нумерацию, продолжающую таблицу.

Бытовая сеть К1: какие входят элементы, их обозначение

Обозначаемая в нормативной проектной документации «канализация К1» объединяет все эксплуатируемые сантехнические приборы-приёмники, снабжённые водоотводными трапами, воронками и лотками.

Обязательная часть сантехнических приёмников — гидравлический затвор. Чаще всего такая система имеет U-образный вид, а создание водяного барьера не пропускает канализационные запахи в помещение.

• Сантехнические приборы-приёмники подсоединяются к водоотводам, по которым сточные воды переносятся в канализационную сеть.
• Обязательная часть системы — это вентиляционные трубопроводы, проходящие вертикально и соединённые с водоотводом.
• Например, на стандартной схеме системы К1 бытовой канализации можно определиться с подсоединением трубопроводов к стояку Cm К1-2 на отметке 3,110 и — 0,690.

Также на схеме указаны уклоны и диаметры трубопроводов, уклоны и длина выпуска. Канализация К1 должна иметь собственный выпуск, организуемый под углом 90о к наружным стенам.

1. При наличии подвального помещения выпуск выполняется только выше уровня пола подвала.
2. Трубопроводная часть представлена горизонтальными участками, проложенными с уклоном и впадающими в вертикальные стояки, объединяющими стоки и выводящими их к стандартному коллектору.
3. Для соединения различных участков используются разнообразные фасонные детали, обеспечивающие изменения в направлении трубопроводов, включая необходимые отклонения.
4. Канализация каждого строения соединяется с коммунальной системой.

Ливневая канализация К2

• Вывод дождевых вод обустраивается ливневым водоотведением К2, представленным воронками, желобами, трубами, а также фильтрами для очистки стоков от песка.
• Чаще всего применяются стандартные открытые конструкции, а водоотвод осуществляется при помощи проложенных каналов или желобов.
• При этом водные потоки транспортируются в подземную часть всего комплекса.
• Для обустройства дренажа используются ПВХ-трубы с гладкой внутренней частью, а также асбоцементные трубопроводы.
• Грамотно спроектированная и устроенная в соответствии с технической нормативной документацией канализация К2 защищает здание от просадки и стены от растрескивания.
• После завершения монтажа проводится обязательное испытание системы.

Промышленная очистка вод и стоков

Производственная канализация К3 используется для вывода промышленных отходов. В отличие от бытовых сетей, такие системы включают в себя очистные сооружения разного типа.

1. При этом технологические стоки разделяются на пару групп: слабого загрязнения (не нуждающиеся в очистке) и загрязнённые (нуждающиеся в предварительной очистке).
2. Технологические отходы с различными включениями нуждаются в использовании различных по структуре инженерных коммуникаций, к которым относятся сантехнические приёмники для стоков, отводные конструкции, очистные сооружения и перекачивающая насосная установка, а также стандартный выпуск в коммунальные сети.

Что содержит схема водопровода и канализации?

https://youtube.com/watch?v=TQ68VvBhrbI

При составлении проекта нужно учитывать массу различных моментов

Здесь, как правило, указываются не только схемы расположения различных узлов, труб, задвижек и уловителей, но и немалое количество иной важной для исполнителей информации. Она необходима для того, чтобы мастерам было проще и удобнее читать чертежи. Здесь применяются условные обозначения, но в основном в буквенно-цифровом варианте

Здесь применяются условные обозначения, но в основном в буквенно-цифровом варианте.

В проектной документации должен присутствовать план разводки коммуникаций, а именно системы подачи горячего, холодного водоснабжения и канализации. Указываются данные таблицы колодцев, спецификация проекта и множество другой информации, которая может быть полезна во время выполнения запланированных работ. Только при правильном составлении всех документов можно быть уверенным в том, что система будет функционировать корректно и не доставит неудобств людям, которые будут жить в проектируемом здании. Справиться с этой задачей без определенных знаний и опыта будет невозможно, поэтому, если есть сомнения в собственных силах, стоит поручить эту работу профессионалам.

Информацию об обозначении канализационной системы и водоснабжения принято вносить в проектные документы при помощи буквенно-цифровых условных обозначений. Они являются общими для всех схем и чертежей трубопроводов сантехнических сетей.

Общее обозначение водопровода отмечается, как В0, трубы для хозяйственно-питьевой воды будут прописаны, как В1. Если на схеме отмечается водопровод для противопожарной системы, то указывается В2, а вода для производственных нужд подается по трубе В4.

Таким образом, все, что имеет отметку «В», относится к системе водоснабжения. Канализационный знак отмечается при помощи буквы «К». Если на схеме нужно обозначить бытовую систему водоотведения, будет указано К1. Для дождевой канализации применяется условное обозначение К2. Для создания системы водоотведения в промышленном помещении будет использована отметка К3.

Все цифровые, буквенные и графические символы должны применяться правильно. Не допускается использование в чертежах водоснабжения и канализации тех элементов, которые не регламентированы ГОСТом и СНиПом. Нужно помнить, что при помощи соответствующих знаков создается формула, по которой дальше работают исполнители. Если прописать схему и составить чертеж неправильно, то это может привести к чрезмерно быстрому износу сети, частым поломкам либо и вовсе сделать здание непригодным для жизни людей. Правильные символы и условные обозначения гарантируют, что исполнитель прочитает документ так, как положено, а от этого во многом зависит качество строительных и монтажных работ. При соблюдении всех требований ГОСТа можно разработать эффективную канализацию и систему водоснабжения, что будет гарантией их долгой и бесперебойной работы.

Маркировка канализации К1, К2, К3

На каждом чертеже указывается о и цифра 1,2 или 3. Маркировка зависит от назначения канализации.

Для бытовой системы применяют «К1», для дождевой – «К2», для промышленной – «К3».

В чертеже нельзя ставить символы, которые не указаны в нормативных документах ГОСТ 21.205-93 и СНиП 2.04.03-85 (СП 32.13330.2012). Это необходимо для того, чтобы рабочие могли найти нужное обозначение и правильно выполнить работу по проекту.

Использование условных обозначений по регламенту позволяет добиться нормального функционирования системы канализации надолго. Владельцы домов или квартир не будут беспокоиться о неполадках в инженерной сети.

Указание номинального диаметра в зависимости от типа трубы

С указанием условного прохода для трубопроводной арматуры всё предельно просто. Указывается округлённый внутренний диаметр, например, так: DN20, но иногда может встречаться устаревшее обозначение: Ду20, или Dy20, по ранее действующему СЭВ 254-76.

Но вот с указанием для разных видов металлических и пластиковых труб, не всё так просто, и часто происходит путаница, связанная с неправильным указанием или неопределенностью, какой указан диаметр внешний или внутренний (условный проход).

И возникает вопрос, как правильно указывается диаметр трубы? Далее приведены примеры правильного обозначения для некоторых видов трубопроводов.

Обозначение водогазопроводной трубы (Труба ВГП)

К водогазопроводным трубам (ВГП) относятся металлические сварные изделия, изготовленные из стали по ГОСТу 1050 и ГОСТу 380, а также другими утверждёнными регламентами. Применяются:

• В системах отопления зданий;
• Различных видах водопроводов;
• В конструкциях газопроводных систем и газопроводов;

Пример обозначений

Стальная труба, выпущенная по ГОСТу 3262-75, с условным проходом 32 миллиметра, и толщиной стенки 3,2 миллиметра.

То же самое только с муфтой.

Стальная ВГП с резьбой, цинковым покрытием, мерной длины. И так далее.

Обозначение электросварных прямошовных труб

Прямошовные электросварные производятся из низколегированных или углеродистых видов стали. Применяются для изготовления трубопроводов различного применения.

Пример обозначения

Стальная труба, выпущенная по ГОСТу 10704-91, с наружным диаметром 70.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (5000мм), II класс (точность изготовления по длине), из стали «СтЗсп» выпущенная по группе «В» ГОСТу 10705-80.

Указание диаметра бесшовных стальных труб

Стальные бесшовные трубы изготавливаются из легированных или углеродистых видов стали. Отсутствие швов повышает стойкость трубопровода к различным физическим воздействиям, таким как рабочая температура и номинальное давление.

Пример обозначения

Стальная труба, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 60.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (6000мм), повышенной точности изготовления, сталь марки 40Х, выпущенная по группе «В».

Немерной длины, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 95.0 миллиметров и внутренним диаметром 76.0 миллиметров, сталь марки 10, выпущенная по группе «Б».

Указание диаметров пластиковых труб

Пластиковые трубы и различные фитинги производятся из термопластов следующих видов:

Применяются для изготовления труб отопления, водопроводов горячей и холодной воды по ГОСТу 32415-2013.

Пример обозначения пластиковых труб и фитингов

Изготовленная из НПВХ, с номинальным наружным диаметром 25.0 миллиметров, номинальная толщина стенки 2,3 миллиметра, номинальным давлением PN25.

Условное обозначение пластиковых фитингов:

Муфта, изготовленная из НПВХ, для соединения трубопроводов с DN 63.0 миллиметра, соответствует SDR 13,6, номинальное расчётное давление PN16.

Особенности графических изображений на схеме

Чтобы грамотно спроектировать коммуникационные системы, составляют первые наброски, предварительную схему. Все здания делятся на несколько типов, каждый из них имеет определенную специфику оформления чертежей. Также при проектировании учитывается много других факторов:

• технические характеристики и особенности строения,
• местоположение и географические свойства местности,
• количество сооружений, к которым нужно подвести коммуникации,
• откуда будут выходить отходы.

Нюансов много, поэтому на начальном этапе проект разрабатывается схематически и лишь после всех утверждений начинает реализовываться должным образом.

Применяя условные обозначения, инженер фиксирует места ввода и вывода коммуникаций и месторасположение сантехники. С учетом типа сооружения чертежи могут быть растянутыми и компактными. Если проект составляют перед началом стройки, все объекты коммуникации удается разместить в близости друг от друга, это упрощает не только процесс монтажа, но и обслуживания, ремонта в будущем.

Когда речь идет о монтаже систем коммуникации в уже отстроенном доме, существует множество препятствий, из-за которых коммуникационные сети приходится размещать вдали друг от друга. Это в обязательном порядке должно быть освидетельствовано в проектировочной документации.

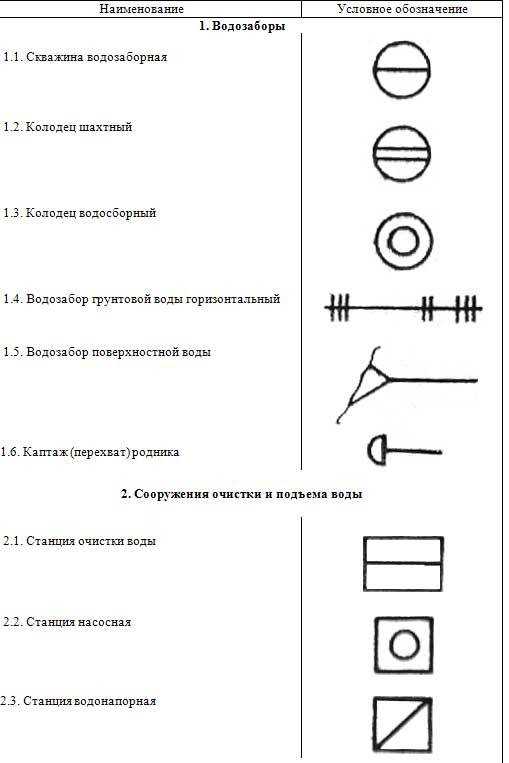

Топографическое обозначение колодца на картах местности — знаки

Обозначение колодца на плане местности и на топографических картах имеет большое значение, особенно в пустынных и полупустынных районах.

Как и другие гидрографические объекты, они обозначаются синим цветом в виде кружков с рядом стоящей буквой К или подписью «арт.к.» (артезианский колодец). Все обозначения на картах и планах называют условными картографическими знаками.

Для того чтобы их было удобно читать и легко запомнить, многие знаки имеют визуальное сходство (вид сбоку или сверху) с обозначаемым объектом.

Классификация условных знаков

• масштабные или контурные;
• внемасштабные;
• пояснительные.

Для того чтобы изображаемые знаки выглядели более наглядно, все однотипные элементы наносятся одной краской, т. е. любой гидрографический элемент обозначается синим цветом.

Однотипные объекты на картах с разным масштабом обозначаются одинаково и отличаются только размерами. Чем крупнее масштаб карты, тем больше объектов может быть на ней нанесено и информации указано. Мелкие сооружения, имеющие второстепенное значение, как правило, на них не наносятся, тем самым повышается наглядность изображения.

Наряду с повысотными отметками они являются хорошими ориентирами. В пустынной местности главный источник обозначается более крупным значком, а рядом с ним наносятся пояснительные надписи. Слева от условного обозначения шрифтом черного цвета указывается отметка уровня земли, а справа — глубина источника в метрах и наполняемость в л/час.

Кроме того, на местности, отстояние подземного трубопровода от зданий и других объектов отмечается на специальных указателях. Этот знак наносится на электроопоры, столбы заборов и т. д. с указанием направления и расстояния до трубы от конкретного ориентира.

Назначение планов и условных обозначений

Для привития навыков в ориентировании на местности и проведения съемки, все объекты должны обозначаться общепринятыми знаками. Это поможет избежать разночтения карт и путаницы во время туристических походов. Смысл обучения движению по азимуту состоит в привитии ребенку умения самостоятельного хождения по маршруту в незнакомой местности и определения своего местоположения по имеющимся ориентирам.

Возвышающийся колодезный журавль будет хорошей точкой, относительно которой можно определить свое место.

Существуют и другие высокие ориентиры, например трубы завода, отдельно стоящее дерево, геодезические знаки и др.

Получив навыки чтения карты или плана и сравнив обозначения ориентиров с объектами на местности, ребенок без особых трудностей сможет прочитать топографические карты и планы незнакомой местности.

Лексическое значение слова — это его содержание. Оно может быть однозначным и многозначным. В данном случае слово колодец — многозначное, и может использоваться как в прямом, так и в переносном смысле.

Колодцы способны быть источниками питьевой воды и вместе с тем обозначать строительные сооружения, предназначенные для осмотра и управления исполнительными механизмами подземных коммуникаций (электрических, водопроводных, канализационных и т. д.).

В переносном смысле — это двор, образованный близко стоящими стенами многоэтажных домов. Вход в них осуществляется с улицы через подворотни.

Строительство должно начинаться с составления чертежа

В большинстве своем современные здания оборудуются системами, которые отвечают за выполнение санитарно-технических норм. Как правило, это целый комплекс инженерных коммуникаций, который включается в себя систему горячего и холодного водоснабжения, канализацию, газоснабжение, мусоропровод, водостоки, отопление.

е это необходимо для комфортного проживания в жилом доме людей. Но для того чтобы все системы работали правильно, риски возникновения неполадок должны быть сведены к минимуму. И чтобы при любых поломках можно было сразу устранить проблему, все тщательно планируется. Важнейшие системы, в том числе и канализация с водоснабжением, должны быть максимально качественно продуманы, нанесены на чертеж, а после выполнены в соответствии с заранее составленным планом. Только в случае правильного составления чертежа и выполнения всех его требований можно построить здание, которое будет соответствовать всем нормам благоустроенности и комфортабельности.

Нормы, правила и условные обозначения на чертежах водоснабжения и канализации

Основными составными частями трубопроводных систем являются: прямые трубы, которые плотно соединены между собой; подвески и опоры; контрольно-измерительная аппаратура; запорно-регулирующие устройства; крепежные элементы; уплотнения и прокладки; средства автоматики.

Помимо этого к элементам трубопроводных систем относятся и материалы, необходимые для того, чтобы обеспечивать эффективную защиту всех указанных выше составных частей от пагубного воздействия пониженных и повышенных температур, а также от электрохимической коррозии.

Местами расположения элементов трубопроводных систем являются их разветвления, повороты, а также переходы на другой диаметр. Они служат для того, чтобы обеспечивать длительный срок службы системы в целом, а также герметичность всей конструкции. Практика показывает, что без таких элементов, как отводы, тройники и переходы сейчас не реализовывается практически ни одна трубопроводная система.

Свойства жидкости

Жидкостями называют те вещества, которые находятся в жидком агрегатном состоянии. Оно, в свою очередь, является промежуточным между агрегатным состоянием твердым и газообразным. Жидкость имеет также такое свойство, которое не встречается более ни у одного другого агрегатного состояния: она способна под воздействием касательных механических напряжений менять свою форму в практически неограниченных пределах. При этом механические напряжения могут быть очень малыми, а объем жидкости остается неизменным.

Еще одним важнейшим свойством, присущим всем жидкостям, является поверхностное натяжение. Его нет ни у газов, ни у твердых тел, а объясняется оно следующими причинами: из-за того, что баланс действующих на молекулы поверхности сил нарушается, появляется определенная новая, направленная внутрь вещества результирующая сила. Именно этим и объясняется то обстоятельство, что поверхность жидкости всегда «натянута». Если рассматривать эту ситуацию с точки зрения физики, то можно утверждать, что поверхностным натяжением является ни, что иное, как та сила, благодаря которой молекулы жидкости не перемещаются с ее поверхности в глубинные слои. Именно сила поверхностного натяжения объясняет форму падающих капель любой жидкости.

Сообщения 13

#1 Тема от ivan 6 января 2003г. 13:43:06

• ivan
• Восстановленный участник

• На форуме с 6 января 2003г.
• Сообщений: 2
• Спасибо: 0

Тема: надо начертить аксонометрию разводки труб.

подскажите, если кто знает. мне надо сделать аксонометрию разводки газовых труб. как это лучше сделать. наверняка существуют какиенть специальные для этого проги на основе акада. или еще какиенть способы. thanx.

#2 Ответ от прохожий 8 января 2003г. 16:23:12

• прохожий
• Восстановленный участник

• На форуме с 17 января 2002г.
• Сообщений: 108
• Спасибо: 0

Re: надо начертить аксонометрию разводки труб.

аксонометрию с диметрией не путаете, случаем?

#3 Ответ от ivan 9 января 2003г. 12:53:23

• ivan
• Восстановленный участник

• На форуме с 6 января 2003г.
• Сообщений: 2
• Спасибо: 0

Re: надо начертить аксонометрию разводки труб.

возможно. но от этого разве меняется процесс построения.

#4 Ответ от прохожий 9 января 2003г. 18:43:03

• прохожий
• Восстановленный участник

• На форуме с 17 января 2002г.
• Сообщений: 108
• Спасибо: 0

Re: надо начертить аксонометрию разводки труб.

процесс — нет. результат — да. буржуйская аксонометрия (софт-то не эсесесерный) никогда не будет подписана ГорГазом, ГорТехНадзором и пр. инстанциями. потому садитесь и рисуйте на экране, ака на ватмане.

#5 Ответ от Lee 24 января 2003г. 16:28:05

• Lee
• Восстановленный участник

• На форуме с 17 июня 2002г.
• Сообщений: 103
• Спасибо: 0

Re: надо начертить аксонометрию разводки труб.

У нас на проги денег нет, рисую врукопашную следующим образом (чертежи 2D): 1. блокирую все слои в которых прорисованы стены, оси зданий, сантехника и т.д. — все, кроме слоя в котором прорисован требуемый трубопровод (газопровод). 2. копирую план газопровода на свободное место. 3. поворачиваю соответствующие участки на 45 (или -45) градусов и , перемещением, совмещаю разорвавшийся газопровод. 4 опуски/подъёмы прорисовываю отдель. Если есть, например, вид «прокладка газопровода по фасаду здания» — так же копированием можно подставить в аксонометрическую схему готовый участок с опусками/подъёмами. Само собой разумеется, что всё это в пространстве модели в масштабе 1:1. Готовый чертёж — в простарнстве листа в любом требуемом масштабе (хотя в принципе можно всё сделать и в модели, но с пространством листа — удобнее)

Обозначение канализационных колодцев на местности – что показывают цифры, буквы и цвет?

Во время строительства канализационных колодцев работники коммунальных служб пытаются оставить определенную информацию о них на стенах или с помощью специальных табличек.

Надписи можно увидеть почти на каждом доме. Они стали такими обычными, что их никто не замечает.  Обозначение канализационных колодцев на местности имеет несколько вариантов.

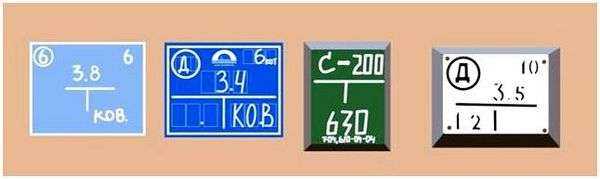

Пример обозначения на фасаде здания

Обозначения канализационных колодцев производиться на стенах или специальных табличках. Маркировка делается для того, чтобы коммунальные службы смогли беспрепятственно отыскать люк при любых погодных условиях.

Маркировка безопасности

Обозначение канализационных колодцев на табличках имеет свои особенности. Цвет указателя сигнализирует о типах опасности емкости.

Самыми безопасными считаются синие и белые фоны надписей. Они показывают, что канализация и водопровод находятся совсем рядом.

Красные таблички обозначают опасные устройства. Кроме того, пожарные гидранты указываются также на красных пластинах. По стандартам цифры на светлых табличках должны наноситься черным цветом. Оттенок букв значения не имеет. Верхние цифры показывают расстояние от стены по оси назад. Нижние цифры обозначают расстояние смещения люка от главной оси.

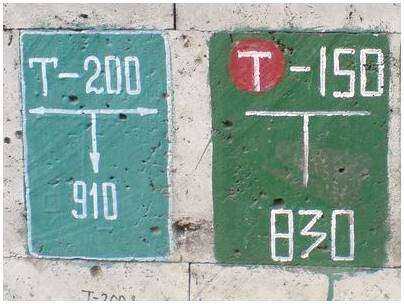

Расшифровку смотрите ниже

Если расшифровать картинку выше, то можно понять, что от стены необходимо отойти на 5,5 метров и тут же повернуть направо на 0,5 метра. Расстояние до люка обозначается цифрами возле буквы «Т».

На стенах можно встретить таблички зеленого цвета. Они обозначают газопроводные люки или «кОверы». Цифры на указатели указываются в сантиметрах.

Рассмотрим буквенные обозначения канализационных колодцев

Виды канализационных колодцев на табличках имеют определенные сокращения:

1. линейный колодец – «КЛ»;
2. смотровой – «С»;
3. накопительный – «КН»;
4. дождеприемный колодец – «Д»;
5. поворотный колодец – «КП»;
6. контрольный – «К»;
7. типовой перепадной – «ТПК»;
8. шахта – «Ш»;
9. буровая скважина – «БС»;
10. кабельный смотровой колодец – «КСК».

Кроме того, на табличках и люках существуют буквенные обозначения, которые описывают вид канализации. Буква «В» означает водопровод, «К» указывает на канализацию, а «Д» обозначает люк от дождевой канализации.

Примеры других маркировок

Обозначение канализационных колодцев на местности является очень полезной и необходимой мерой. Она позволяет при любом случае быстро найти канализационный люк.

К сожалению, таблички часто закрашивают владельцы домов, что препятствует качественной работе коммунальных служб. Не делайте этого.

Хорошего вам дня.
