Акт приемки геодезической разбивочной основы для строительства

Какие существуют разновидности ГРО?

• Внешняя сеть разбивки. Построение данной сети требуется для того, чтобы после выполнять подетальную разбивку, выполнять исполнительную съемку всех фрагментов. По факту, пункты опорные у внешних сетей в полном объеме дублируют характеристики ОКСа в будущем, а именно так, как они определены проектной документацией.
• Плановая сеть разбивочная. Сюда входят линии, применяемые для обеспечения регулирования СМР, а также строительная сетка. Последнюю образовывают линии на пересечении пересекающиеся ГРО. Показатели сторон размеров в ячейках могут быть разными. По факту они бывают: 50, 10 или 200 метров. Данный параметр специалистами выбирается, в зависимости от показателя точности, необходимого согласно проекту.

Для построения сетей методом геодезии, используются следующие данные:

• Триангуляция. Если использовать эту методику, то получается построение системы треугольников. После чего производят замеры треугольников и базисов. Эти данные необходимо использовать для проведения измерений.
• Полигонометрия. Специалистами изначально выбираются точки на земельном участке, если соединить их последовательно, то получается полигонометрический ход. Точка начальная соединяется, как правило, с пунктом опорным, координаты последнего известны ранее. Далее проводиться измерение линий для соединения точек и углов. Соединение точки конечной производят с опорным пунктом начальным, что в будущем обеспечивает возможность проконтролировать проводимые измерения на предмет точности.

На генплане и чертежах местности указываются места расположения геодезических знаков.

Перед началом выполнением СМР ОКСа

Строительными нормативами регламентируется как правильно построить ГРО. Подготовка основы должна быть выполнена за 10 дней до проведения СМР. В противном случае начинать работы не допускается. Документально отображается следующая информация:

• Пункты сетей.
• Осевые пункты, образованные внешними сетями (не менее 4 знаков на одну ось).
• Конкретные точки для определения углов ОКСа.
• Оси, по которым определиться периметр постройки и его габариты.
• Оси, прохождения деформационных швов.
• Главные оси.

Основные оси закрепляются не на всех строительных объектах, а только для сложных по конфигурации сооружений.

После подготовки геодезической основы, осуществляется приемка и оформление акта. Во время проведения СМР необходимо обеспечить сохранность всех осей. В межсезонье проверять при помощи геодезических инструментов.

Оформление исполнительной документации

При оформлении любого документа, в первую очередь, необходимо проконсультироваться с представителем технического надзора Заказчика относительно требований к оформлению, так как именно он будет принимать исполнительную документацию. Данное обстоятельство упрощает и подготовку, и сдачу исполнительной документации.

Важно также не забывать, что заказчик, как правило, оплачивает выполненные работы лишь после сдачи исполнительной документации. Обычно, этот момент прописывается в договоре. Так что, не следует откладывать подготовку и сдачу бумаг в долгий ящик – это чревато негативными последствиями

Так что, не следует откладывать подготовку и сдачу бумаг в долгий ящик – это чревато негативными последствиями.

На заметку!В перечне исполнительной документации должна присутствовать информация об используемом оборудовании, инженерных системах и качестве применяемых материалов. Также, в исполнительной документации содержится информация об условиях производства работ (технологические условия, погодные и т.д.).

Как следует из вышесказанного, подготовка и оформление исполнительной документации составляет очень трудоёмкий и длительный процесс, который требует ответственного отношения к составлению документов и полного понимания того, как подготовить полный пакет, чтобы он соответствовал всем требованиям и нормам.

Напоминаем, что подготовка исполнительной документации может выполняться как в бумажном, так и электронном виде. Однако, приёмка органами государственного строительного надзора ведётся только на бумажных носителях.

На заметку!Все актуальные формы актов, а также перечень исполнительной документации можно найти на сайтах государственного строительного надзора.

Образец заполнения акта передачи строительной площадки подрядчику

Хранение акта

Как уже было сказано, акт считается дополнением к договору. Можно сказать, эти два документа являются «неразлучными», так как считаются недействительными друг без друга. Хранятся они тоже вместе. Обычно такие документы должны храниться в обеих организациях в течение трех лет. Однако этот период может быть изменен внутренними правилами. Например, если строительство ведется долгие годы, естественно, все это время у подрядчика должен храниться документ, подтверждающий официальное получение данной строительной площадки. После того, как срок хранения истекает, документы подлежат утилизации.

голоса

Рейтинг статьи

Как составить акт передачи строительной площадки подрядчику

Содержание акта, как и его оформление, является инициативой самого составителя. Однако при этом не стоит забывать об элементарных правилах заполнения таких документов. Так, здесь должна присутствовать «шапка». Затем идет основная часть и завершение.

Даже в том случае, если документ будет составлен на простом альбомном листе, документ признается действительным. Хотя в последнее время все чаще такие акты оформляются на фирменных бланках, которые утверждены внутренними правилами компании. Представители обеих сторон обязаны проставить здесь свои автографы. Если будут использоваться факсимильные подписи, документ автоматически признается ничтожным. Что качается печатей, то не являются обязательными. Можно обойтись и без них.

Содержание акта

Оформление документа начинается с заполнения «шапки». Здесь указывается название акта, присвоенный ему номер. Также прописывается дата и место составления. Так как этот документ является приложением к какому-то договору, сведения о нем также необходимо внести в акт. После заполнения «шапки» можно приступать к оформлению основной части.

Она состоит из следующих пунктов:

1. Указывается подробная информация о сторонах, между которыми происходит сделка. Прописываются сведения из регистрационных документов, указываются руководители.
2. Нужно указать точный адрес, по которому располагается данный участок. Подробно описывается территория, например, ее площадь, границы, кадастровый номер, документы, подтверждающие право собственности. При желании можно указать дополнительные идентифицирующие сведения. Если имеются отличительные приметы, о них также можно упомянуть.
3. В документе необходимо написать, что после его оформления и подписания вся ответственность за указанную территорию возлагается на подрядчика.
4. Нелишним будет указать, что стороны не имеют друг к другу никаких претензий.
5. Иногда к акту прилагаются какие-то дополнительные документы. О них также нужно упомянуть. Это могут быть снимки, видео материалы и др.

Конечно, данные сведения можно вносить сплошным текстом. Но для лучшего восприятия их рекомендуется указывать по пунктам. Учитывая особенность территории, может понадобиться какая-то дополнительная информация. Таким образом, составители имеют право расширить документ.

Порядок хранения исполнительной документации

В прописанных требованиях к исполнительной документации зафиксированы общие правила ее хранения, с учетом которых документы должны находиться на хранении у застройщика или заказчика до завершения финальной проверки представителями надзорных структур.

На период проверки пакет документов должен направляться в надзорный орган, где он остается до полного завершения регламентированных контрольных мероприятий. После получения заключения о том, что объект соответствует нормативам отраслевого законодательства, документы возвращаются заказчику или застройщику для дальнейшего хранения в архиве эксплуатационной службы на постоянной основе.

АУСН — новый налоговый режим в 2022 году: плюсы и минусы Интеграция с лабораторией в клинике: как настроить взаимодействие

Заказать помощь специалиста 1С

По каким основным критериям производится освидетельствование котлована?

Задокументированные итоги нашей деятельности — акт освидетельствования котлована — учитывает различные характеристики обследуемой выемки. В группу, занимающуюся осмотром, мы включаем как квалифицированных геодезистов, так и опытных геологов. Объясняется это тем, что акт освидетельствования и приемки котлована предусматривает контрольную проверку не только геометрических параметров (глубины, формы), но еще и инженерно-геологическое освидетельствование дна котлована и его стенок. Оно необходимо для подтверждения нами соответствия показателей фактически вскрытых грунтовых слоев тем геологическим характеристикам, которые ожидались, исходя из результатов предпроектных инженерных исследований земельного участка.

Акт осмотра открытых рвов и котлованов … Акт приемки основания под фундаменты …

Акт передачи геодезических реперов в строительстве

Геодезическая разбивочная основа объекта капитального строительства необходима для обеспечения особо точного возведения зданий.

Строительная основа на стройплощадке координирует взаимную увязку технологически связанных между собой сооружений.

Проводить такие сложные изыскания могут только квалифицированные инженеры до начала капитального строительства.

Результаты ГРО оформляют в качестве технического проекта и передают генеральному застройщику. Процесс приемки-передачи отображают в акте освидетельствования геодезической разбивочной основы.

Цель составления

Еще до начала строительно-монтажных работ, заказчик обязуется обеспечить подрядчика сведениями о привязке местности к существующим пунктам Государственных геодезических сетей. В строгой увязке с ними и создается геодезическая разбивочная основа застраиваемой площадки.

При строительстве мелких одиночных объектов на территориях, где разбивочная основа уже выполнялась, заказчик указывает подрядчику геодезические пункты.

Инженеры геодезисты проверяют данные и проводят сверку с начертанием необходимых чертежей. Если все данные совпадают, составляют акт освидетельствования разбивочной основы.

Кто составляет и в какие сроки передает

Техническая документация с описанием геодезической разбивочной работы подготавливается ответственными за работу геодезистами. Принимать проект могут любые уполномоченные подрядчиком лица.

Ответственность за физическую сохранность реперов после осуществления акта приемки передачи результатов геодезической разбивочной основы несет подрядчик.

В период за 10 дней до начала капитального строительства заказчик должен любыми возможными способами (по почте или лично) передать весь пакет документов.

Акт освидетельствования составляют минимум в двух экземплярах. Один из них остается у заказчика, другой передают подрядчику.

Составление геодезической разбивочной основы входит в обязанности заказчика стройки. Акт освидетельствования составляют его уполномоченный представители. Обычно, это инженерно-геодезическая организация с правом допуска к проведению данного вида изысканий.

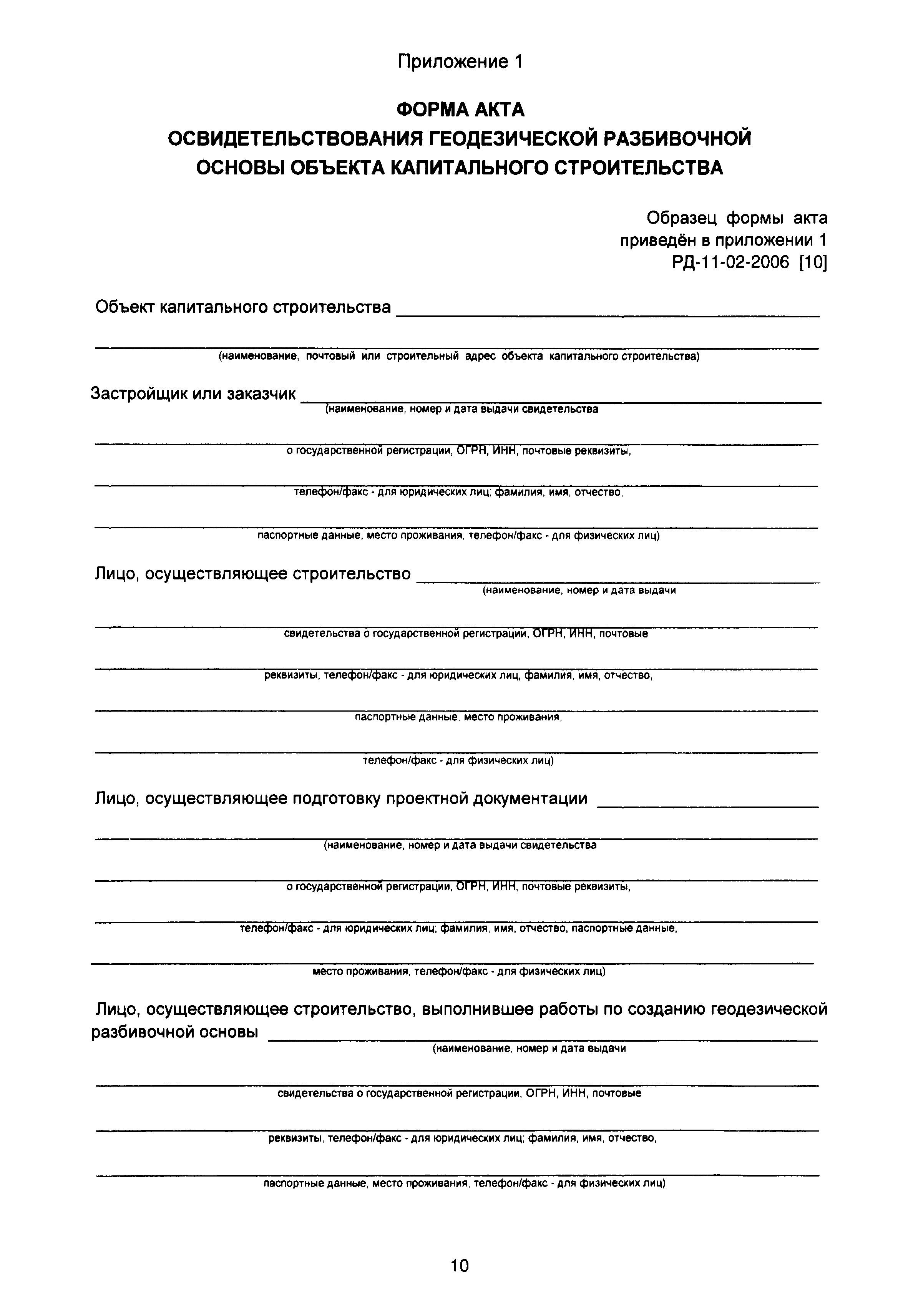

Бланк и образец заполнения

В бланке освидетельствования геодезической разбивочной основы необходимо четко указать следующие сведения:

1. В правом углу необходимо указать точный физический адрес участка, на котором происходила сверка геодезических реперов.
2. Ниже указывают полные сведения о заказчике и подрядчике стройки с точным указанием адреса и контактного номера телефона:
   • Для юридических лиц это ОГРН, ИНН, полный перечень сведений из свидетельства о государственной регистрации с указанием даты и места его выдачи;
   • Для физических лиц — фамилию, имя, отчество, серию и номер паспорта с указанием даты и места выдачи.

В этой части документа также указывают номер и серию документов, дающих подрядчику право на осуществление заданного вида строительной деятельности.

В акте полностью указывают информацию об инженере-геодезисте, который составлял план и сверял разбивочную основу.
Дополнительно указывают личную информацию того, кто составлял проект и отвечал за заполнение техдокументации.
Информация в основной части акта отображает процесс физической передачи реперов на местности.

Отмечается факт осмотра и проверки физических указателей на предмет правильности монтажа и технического соответствия.

В основной части также указывают ФИО и название занимаемой должности ответственных за прием и сдачу проекта геодезической разбивочной основы.
В нижней части бланка указывают фактической количество копий и описывают все приложения технического проекта.

В обязательном порядке проект геодезической разбивочной основы содержит:

• Чертежи расположения геодезических знаков;
• Разбивочные чертежи территории;
• Каталоги отметок исходных пунктов;
• Каталоги проектных координат;
• Пояснительные документы с обоснованием точности построения.

Внизу документа все присутствующие при освидетельствовании лица ставят свои личные подписи.

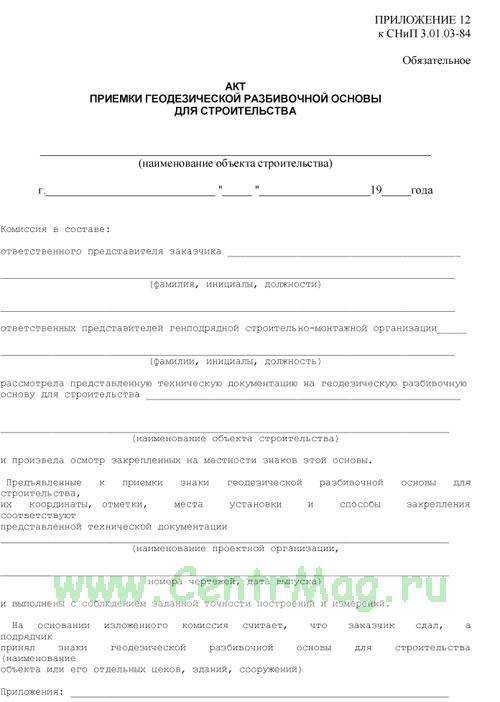

Бланк-форму акта освидетельствования можно найти тут.

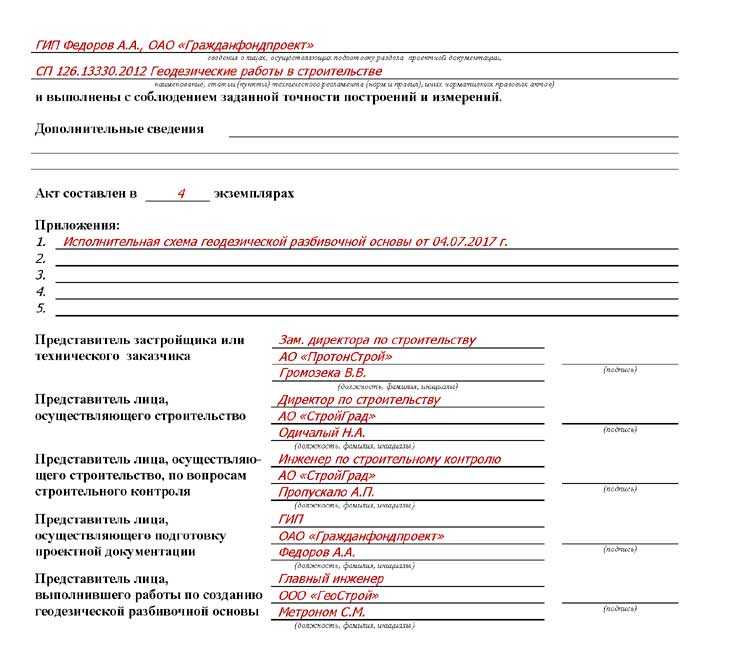

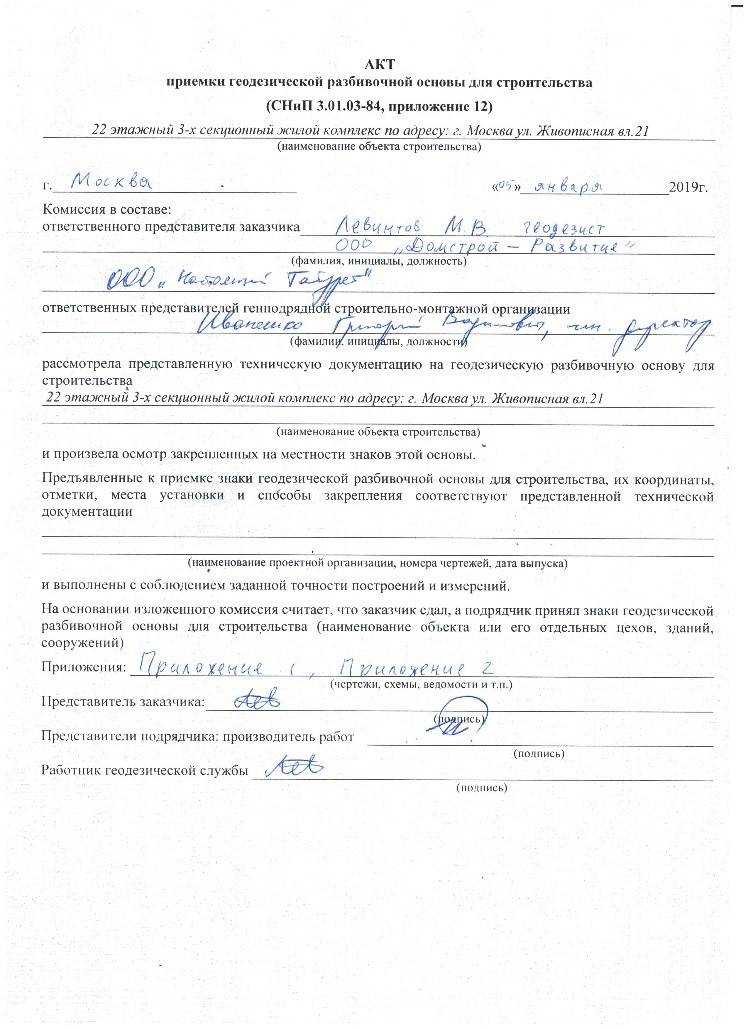

Образец заполнения доступен ниже.

В начале бланка любого акта освидетельствования геодезической разбивочной основы указывают его номер и дату составления.

Скачать образец документа

Скачать в .doc/.pdfСохраните этот документ у себя в удобном формате. Это бесплатно.

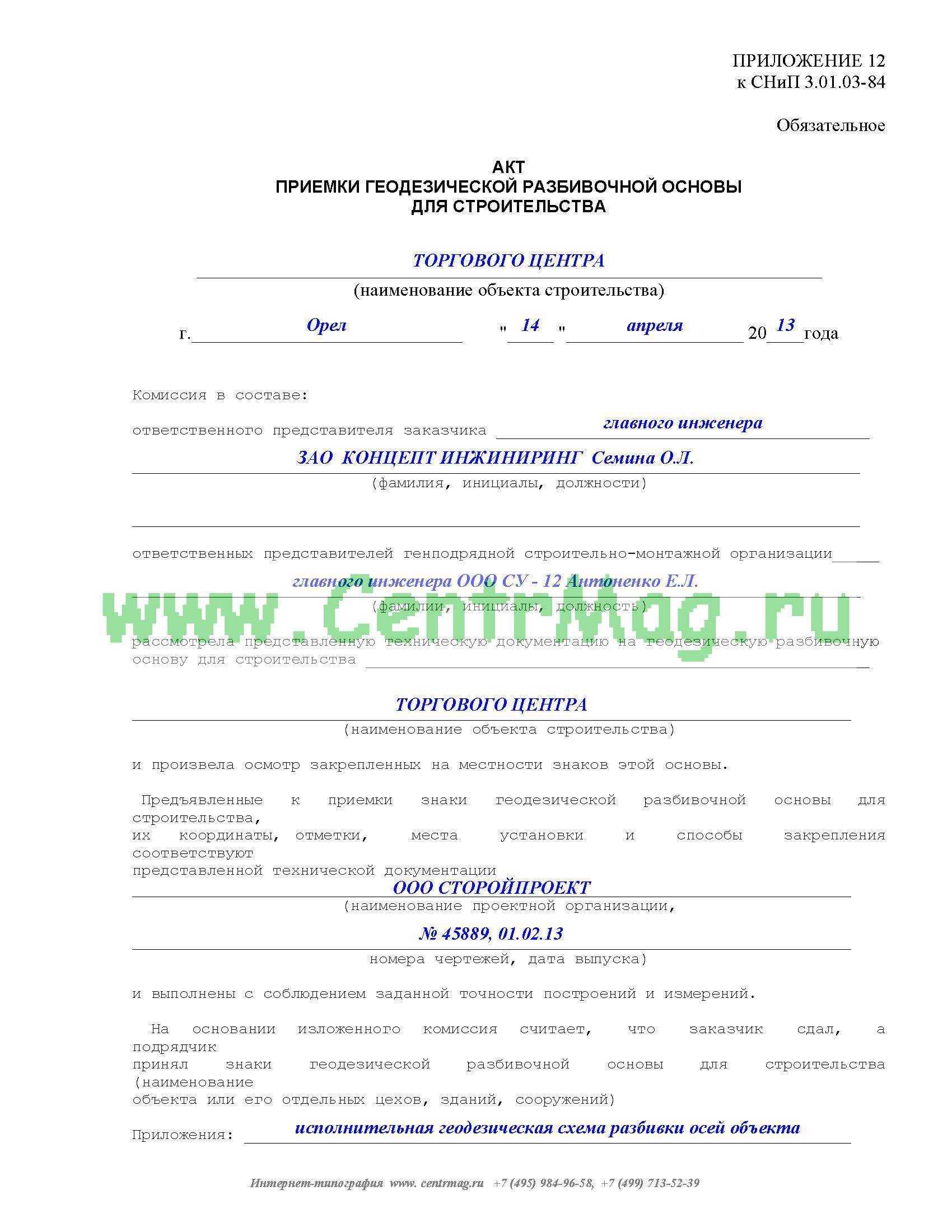

Приложение 12 Обязательное к Строительным нормам и правилам. Геодезические работы в строительстве. СНиП 3.01.03-84

АКТ

ПРИЕМКИ ГЕОДЕЗИЧЕСКОЙ РАЗБИВОЧНОЙ ОСНОВЫ

ДЛЯ СТРОИТЕЛЬСТВА

__________________________________________________________________

              (наименование объекта строительства)

г. __________________________  "   " __________________ 19 ____ г.

Комиссия в составе:

ответственного представителя заказчика ___________________________

__________________________________________________________________

                 (фамилий, инициалы, должность)

__________________________________________________________________

ответственных представителей генподрядной  строительно - монтажной

организации ______________________________________________________

                       (фамилия, инициалы, должность)

__________________________________________________________________

рассмотрела    представленную    техническую    документацию    на

геодезическую разбивочную основу для строительства _______________

__________________________________________________________________

              (наименование объекта строительства)

и произвела осмотр закрепленных на местности знаков этой основы.

    Предъявленные к приемке знаки геодезической разбивочной основы

для  строительства,  их  координаты,  отметки,  места  установки и

способы  закрепления  соответствуют  представленной    технической

документации _____________________________________________________

__________________________________________________________________

      (наименование проектной организации, номера чертежей,

                          дата выпуска)

и  выполнены   с  соблюдением   заданной  точности   построений  и

измерений.

На основании изложенного комиссия считает, что заказчик сдал, а подрядчик принял знаки геодезической разбивочной основы для строительства (наименование объекта или его отдельных цехов, зданий, сооружений).

Приложения: ______________________________________________________

                    (чертежи, схемы, ведомости и т.п.)

__________________________________________________________________

       Представитель заказчика: __________________________________

                                             (подпись)

       Представители подрядчика: производитель работ

                                 _________________________________

                                             (подпись)

                                 работник геодезической службы

                                 _________________________________

                                             (подпись)

Скачать в .doc/.pdfСохраните этот документ сейчас. Пригодится.

Вы нашли то что искали?

* Нажимая на одну из этих кнопок, Вы помогаете формировать рейтинг полезности документов. Спасибо Вам!

Смежные документы

• Акт: образцы (Полный перечень документов)
• Поиск по фразе «Акт» по всему сайту
• «Акт приемки геодезической разбивочной основы для строительства».doc

Документы, которые также Вас могут заинтересовать:

• Акт приемки готовой продукции от начальника аэрофотосъемочной партии (рекомендуемая форма)
• Акт приемки готового судна после модернизации (переоборудования) (приложение к контракту на модернизацию (переоборудование) судна)
• Акт приемки декорационного оформления спектакля (концерта)
• Акт приемки жидкого топлива обмером в железнодорожных цистернах на тепловых электростанциях. Форма N ТТ-7
• Акт приемки жидкого топлива, поступившего по трубопроводу или водным транспортом и принятого обмером в резервуарах на тепловых электростанциях. Форма N ТТ-10
• Акт приемки жилого дома и придомовой территории, подготовленных к весенне-летней эксплуатации (приложение к форме N ЖНМ-96-01/4)
• Акт приемки законченного строительством объекта. Типовая межотраслевая форма N КС-11
• Акт приемки законченных работ по ремонту автомобильной дороги (участка) в городском округе Электросталь Московской области
• Акт приемки законченного строительством объекта приемочной комиссией. Типовая межотраслевая форма N КС-14
• Акт приемки законченных комплексов выполненных работ. Типовая форма N 2

Для чего необходим акт приема-передачи строительной площадки

Договор является свидетельством только того, что стороны пришли к какому-то единому решению, и собираются выполнять определенные действия. Но при этом нет документального подтверждения того, что они были выполнены. Именно поэтому необходим дополнительный документ, который подтвердит тот факт, что стороны выполнили свои обязательства. Только после этого ранее составленный договор можно считать уже состоявшимся соглашением.

Оформленный акт свидетельствует о том, что заказчик действительно передал в распоряжение подрядчика строительный участок. Соответственно, после подписания акта следить за техническим состоянием и охранять территорию должен именно подрядчик. Вообще, с этого момента он будет отвечать за все действия, проводимые на данном участке. Акт, находящийся на руках у заказчика, будет документальным подтверждением того, что он временно не несет за участок никакой ответственности.

Кто должен заполнять документ

Заполнением документа занимается сторона, которая идеально знакома с территорией, и знает обо всех ее нюансах. В данной сделке эта сторона играет роль заказчика. Обычно компания назначает ответственных сотрудников, которые занимаются составлением документа. Вовсе не обязательно, чтобы это был руководитель. Данную процедуру может выполнять его заместитель, юрист, делопроизводитель или лицо, которое является ответственным за данную территорию.

Назначение комиссии

Руководитель компании, которая выступает здесь в качестве заказчика, издает приказ, которым назначает членов специальной комиссии. Вовсе не обязательно, чтобы сюда входили исключительно сотрудники компании. Это могут быть представители различных сторонних организаций. Главная задача комиссии состоит в проверке территории. Члены проверяющей группы должны убедиться в том, что участок соответствует условиям, которые прописаны в ранее составленном договоре.

Кроме этого, оценивается фактическое состояние участка, проверяется прилагающаяся документация. Также осматриваемая площадка должна отвечать установленным правилам безопасности, экологическим и санитарным нормам. Комиссия должна убедиться, что территория действительно может использоваться в качестве строительной площадки.

Зачем проводить разбивку

Строительство зданий и сооружений – процесс многоэтапный и сложный. Для того чтобы «на выходе» получился объект, в полной степени отвечающий всем существующим нормативам, надежный и качественный, на каждой стадии строительного процесса необходимо соблюдать установленные правила. В частности, прежде чем приступать к закладке фундамента проводится разбивка осей на участке будущей постройки.

ФАЙЛЫСкачать пустой бланк акта разбивки осей объекта капитального строительства на местности .docСкачать образец акта разбивки осей объекта капитального строительства на местности .doc

Разбивку проводит геодезист, основная задача которого заключается в том, чтобы перевести расчеты планов и чертежей на местность, создать правильную расстановку объекта и самое главное – достичь абсолютного согласия с размерами, по которым в дальнейшем будут выстроены перекрытия и стены. Любые расхождения с чертежами ослабят конструкцию, снизят ее прочность и сделают негодной в длительной эксплуатации.

В самых крайних случаях плохая работа геодезиста может привести к деформации здания и его частичному или даже полному разрушению. Именно поэтому специалист, занимающийся разбивкой осей, должен иметь высокую квалификацию и точно понимать значение своей работы.

Всего существует четыре вида осей, которые подлежат разбивке, и все они решают разные задачи.

Главные оси отвечают за соразмерность постройки, основные — оказывают влияние на форму и величину сооружения – эти два типа осей выстраиваются в самом начале. На этом же этапе геодезисты вбивают в нужных точках бетонные сваи или же ставят колья и осуществляют обноску, которая несколько выходит за крайние линии будущего контура.

Далее геодезисты проводят разбивку промежуточные осей различных частей объекта, по точкам, выявленным на предыдущей стадии, и одновременно с этим определяют уровни проектных высот. И, наконец, завершает работы разбивка технологических осей – они делаются с максимальной точностью. После завершения разбивочной работы составляется специальный акт.

Надо отметить, что после окончания разбивки осей участие геодезистов в стройке не заканчивается. Они проводят контроль на каждом этапе строительства, чтобы, если вдруг возникнут какие-то несоответствия чертежам, своевременно их обнаружить и вовремя устранить ошибки, позволив таким образом застройщику избежать больших потерь.

Какие разделы есть в акте освидетельствования геодезической разбивочной основы

При заполнении акта освидетельствования геодезической разбивочной основы на титульном листе указывают все сведения о вновь строящемся объекте. В первом пункте описывают, как называется проектная документация. Далее указывают точный адрес участка, где происходила геодезическая сверка. После этого необходимо вписать еще несколько данных.

1. Полные сведение о техническом заказчике или застройщике. Информация будет разной в зависимости от того, каким лицом является застройщик или заказчик:
2. для юридических это дата и место выдачи документа, подтверждающего государственную регистрацию, а также ИНН и ОГРН;
3. для физических – полное имя, данные паспорта с указанием места и даты выдачи.
4. Информация о лице, которое занимается возведением объекта. Здесь тоже учитывают, какое лицо выполняет указанные работы – юридическое или физическое.
5. Данные лица, подготовившего проектную документацию. Оно тоже может быть физическим или юридическим. В зависимости от этого вписывают информацию о конкретном человеке или об организации.

Второй лист акта освидетельствования

На втором листе сначала необходимо указать его номер и дату составления акта. Заполнение этой части документа тоже не вызывает трудностей, поскольку в каждом пункте прописаны все данные, которые требуется вписать. Они расположены в определенном порядке.

1. Представитель застройщика или технического заказчика, ответственный за строительный контроль. Здесь указываются:
2. должность;
3. фамилия с инициалами;
4. номер идентификации специалиста в национальном реестре;
5. реквизиты приказа, подтверждающего полномочия специалиста.
6. Представитель лица по контролю над капитальным строительством. Указывают те же данные, что и в предыдущем пункте.
7. Представитель лица, которое выполнило разбивку ГРО на выделенном земельном участке. Заполняют аналогично двум предыдущим пунктам.
8. Наименование возводимого объекта, в отношении которого была проверена документация геодезического раздела.

Окончание акта освидетельствования

В конце документа указывают, что работы, которые предъявлены к освидетельствованию, выполнены согласно разработанному проекту и нормативам. Это касается следующего:

• знаков ГРО;
• их координат;
• отметок;
• мест установки и способов, которыми были закреплены реперы.

В процессе геодезической проверки разбивочную основу изучают на соответствие нескольким видам документации. К ним относятся:

• шифр проекта, номер или другие реквизиты чертежа;
• информация о лицах, которые полностью подготовили геодезический раздел проекта;
• название нормативных актов, использованных в процессе разработки документации.

В качестве основного документа для осуществления освидетельствования ГРО используется СП 126.13330.2012.

Дополнительные сведения

В нижней части бланка акта освидетельствования геодезической разбивочной основы указывают несколько дополнительных данных. Они расположены в определенном порядке.

1. Фактическое количество копий, в которых составлен акт освидетельствования ГРО.
2. Приложения, которые использовались в процессе геодезической сверки в отношении объекта. К ним относятся различные схемы, ведомости, чертежи. Примером является исполнительная схема геодезической разбивочной основы.
3. Фамилия, инициалы и подпись застройщика или технического заказчика и представителей следующих лиц:
4. осуществляющего строительство;
5. специалиста по строительному контролю;
6. подготовившего проектную документацию;
7. осуществившего геодезическую разбивку.

Книги

Нормативные правовые актыОбщественные и гуманитарные наукиРелигия. Оккультизм. ЭзотерикаОхрана труда, обеспечение безопасностиСанПины, СП, МУ, МР, ГНПодарочные книгиПутешествия. Отдых. Хобби. СпортНаука. Техника. МедицинаКосмосРостехнадзорИскусство. Культура. ФилологияДругоеКниги издательства “Комсомольская правда”Книги в электронном видеКомпьютеры и интернетБукинистическая литератураСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНГОСТы, ОСТыЭнциклопедии, справочники, словариДомашний кругДетская литератураУчебный годСборники рецептур блюд для предприятий общественного питанияЭкономическая литератураХудожественная литература

Автоматическое заполнение актов скрытых работ в Excel

Автоматизированные АОСР представляют собой журнал в формате Excel с возможностью автоматического создания и заполнения актов скрытых работ, а также авто-заполнение Общего журнала  (3 и 5 разделы или 3 и 6 разделы в зависимости от версии) и заполняется реестр ИД по форме 1.2 ВСН 012-88 ч.2.

Заполняя автоматизированный журнал АОСР, сокращается затраченное время на заполнение актов, ОЖР, реестра ИД, также сводятся к минимуму количество допущенных ошибок, проще заполнять специальные журналы, так как все акты на одной странице, на виду.

Разработка форм ведется на платной основе для нас, поэтому и мы предоставляем формы на платной основе, но стоимость для вас существенно меньше (работает принцип складчины). Покупая у нас, вы способствуете развитию полезного проекта NefteGazPTO!

Подробнее смотрите в нижерасположенном видео:

Журнал_АОСР+ОЖР+Реестр_AUTO  — Full

Купить Автоматические акты скрытых работ + ОЖР + Реестр
