Геодезический план земельного участка: что это такое, особенности и схема построений, чтение документа

Назначение топографической съемки участка

Топосъемка, в сущности, это формализация планировки местности на компьютере или бумажном носителе. Топографический план позволяет производить инженерные работы в соответствии со СНиП, соблюдая правила безопасности. Без него невозможен кадастровый учет земель. Топографическая съемка, проводимая на земельном участке, необходима в следующих случаях:

подготовка документов для оформления разрешения на застройку;
подведение к участку технических коммуникаций;
перепланировка подведенных коммуникаций;
проведение имущественных операций с землей;
решение спорных вопросов в судебном порядке;
разработка проекта строительства;
привязка строения к местности;
проведение земляных работ (перепланировка ландшафта и прочее).

Топосъемка позволяет получить достоверную информацию о состоянии земельного участка. Основываясь на ней, можно точно спроектировать будущее строительство, правильно оценить стоимость земли.

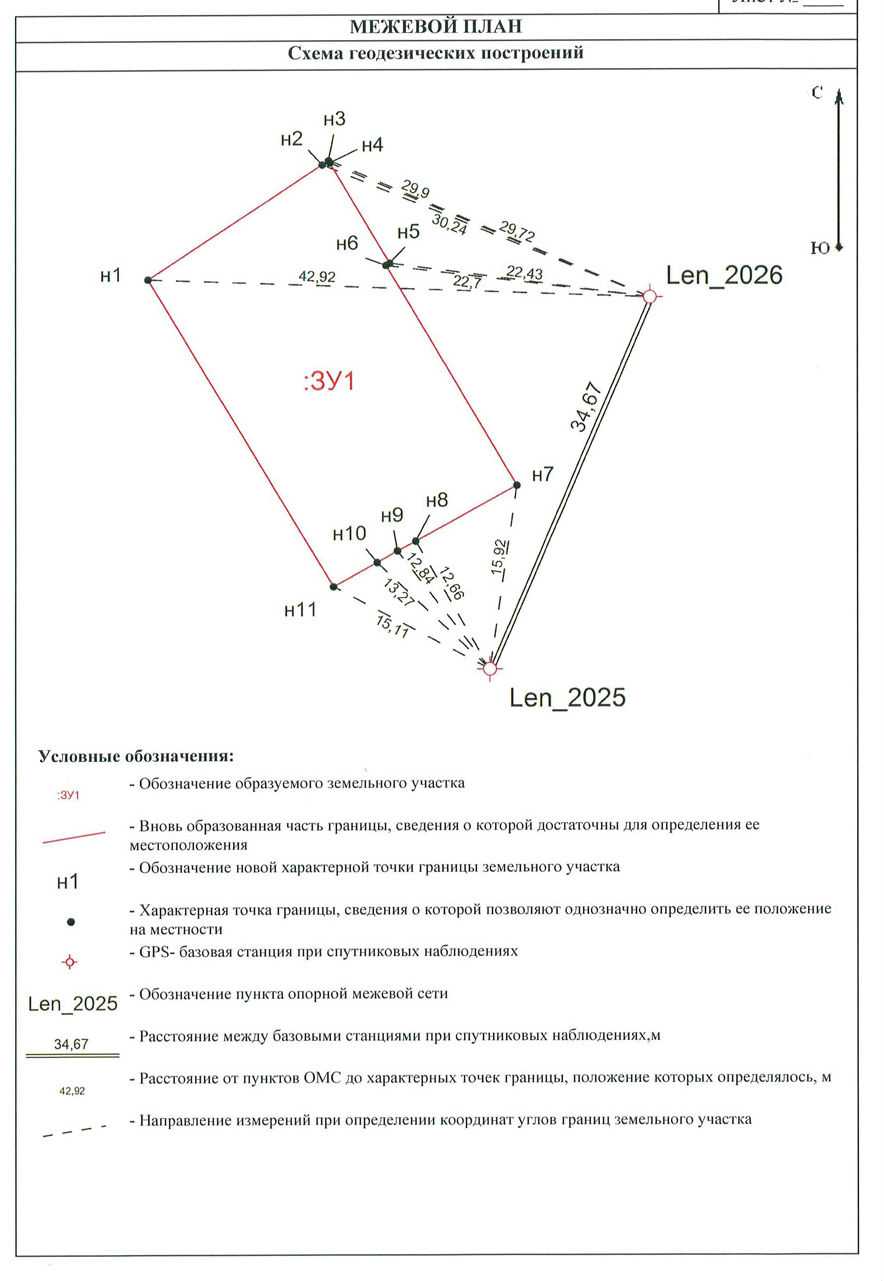

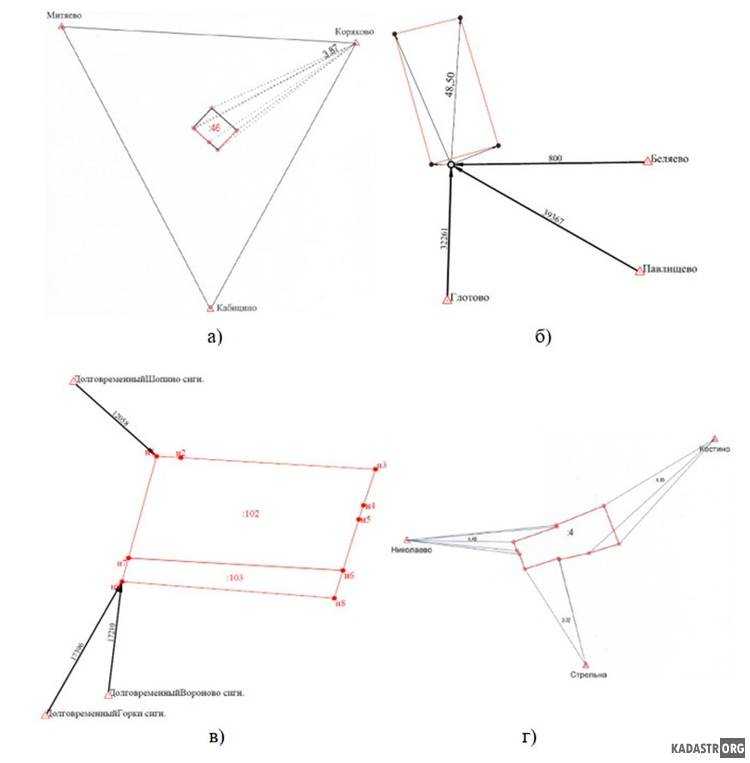

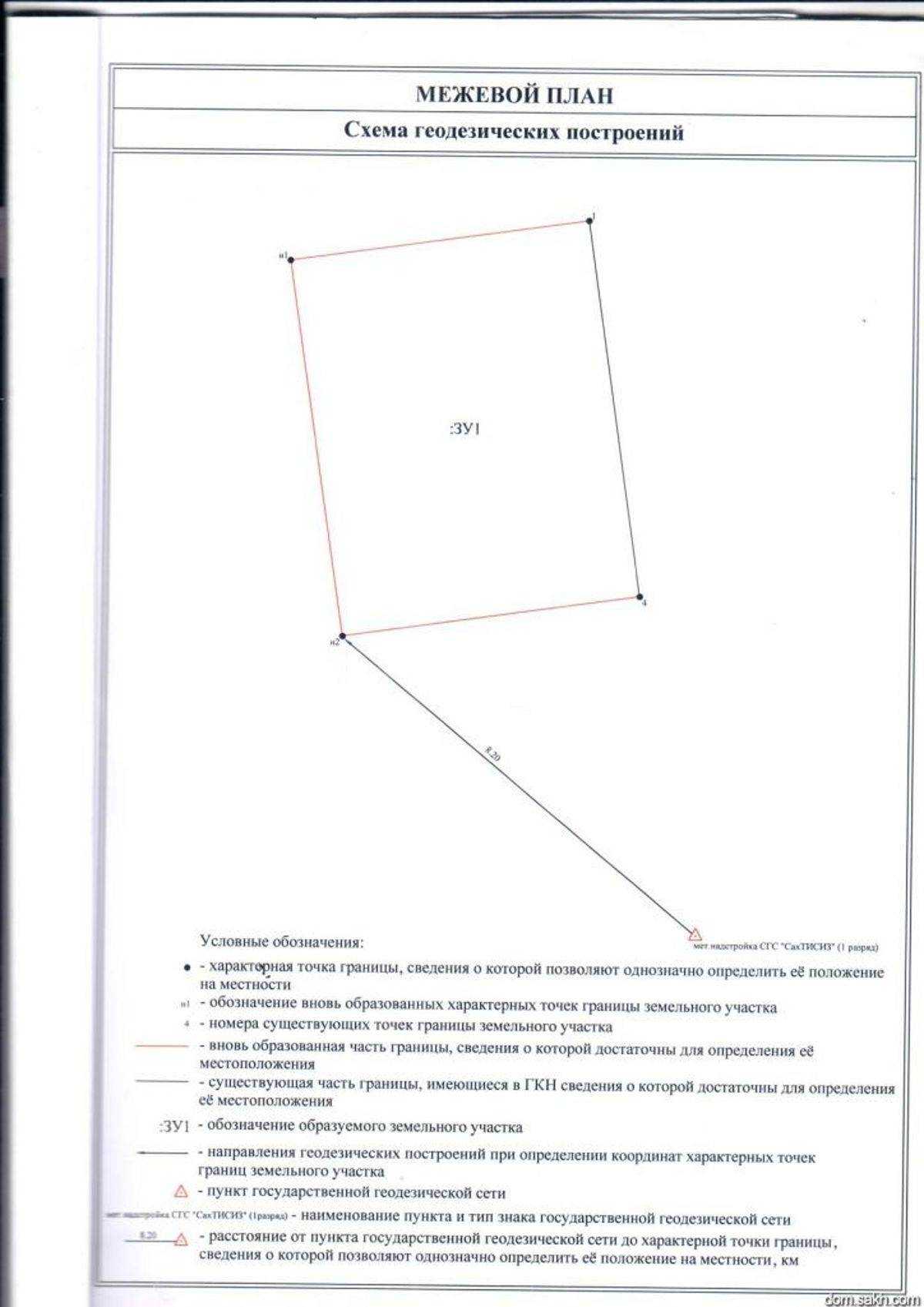

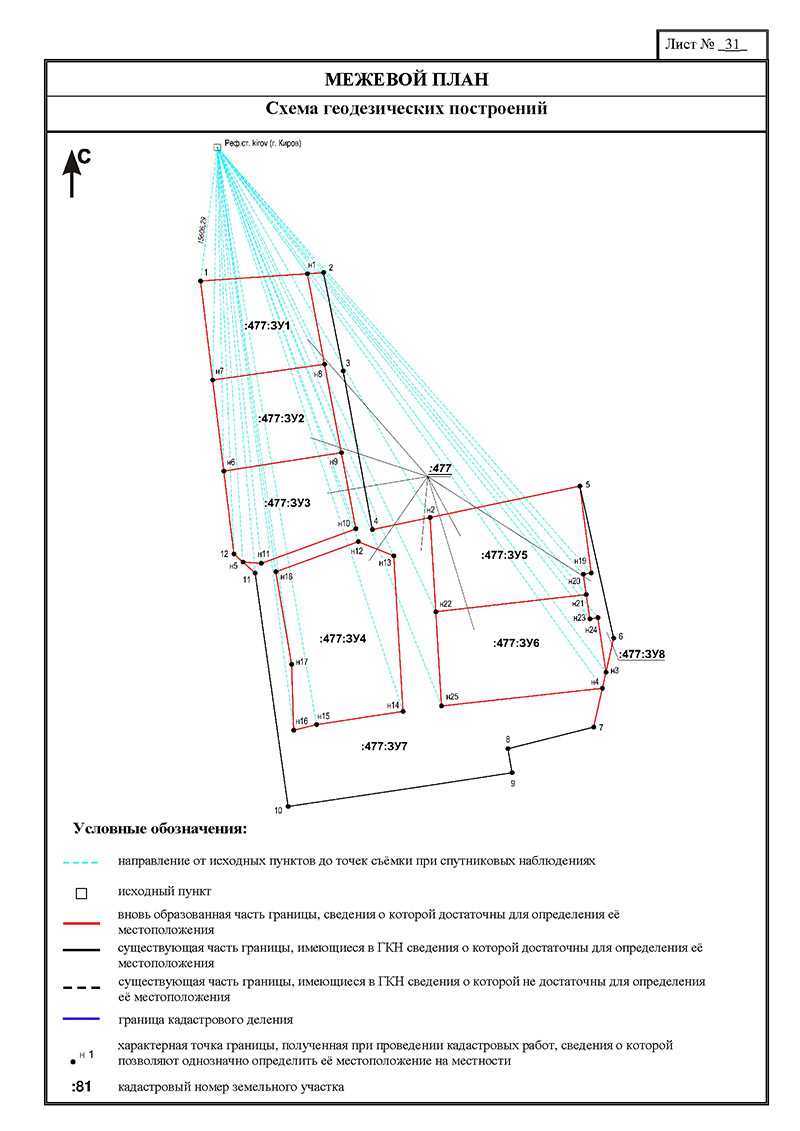

Схема геодезических построений в межевом плане

Одним из разделов графической части плана местности, составляемого при межевании участков, является схема геодезических построений. Она отображает результаты, полученные в ходе следующих измерительных работ:

установления координат съемочного обоснования, то есть составление геодезического основания;
определение характерных точек граничных линий земельного участка.

Раздел используется при проведении анализа, направленного на поиск ошибок, допущенных инженером при составлении плана.

Необходимость оценки точности возникает при спорных ситуациях, например, при обнаружении пересечения границ соседних участков при проведении межевания или при образовании новых участков.

Осмотр, освидетельствование и приемка котлована

Разработка котлована в обязательном порядке подлежит освидетельствованию специалистами. Окончательным этапом работ является приемка комиссией, членами которой является ответственный сотрудник от организации-заказчика, представитель государственных контрольно-надзорных органов и подрядчик.

Цель проведения освидетельствования разработанного котлована – анализ соответствия данных инженерно геологического изыскания и показателей грунтовых почв, полученных в результате земляных работ по разработке котлована.

На основании сравнительного анализа этих данных составляется акт освидетельствование и приемка котлована.

Все организации, принимающие участие в данном виде работ, получают по экземпляру акта: подрядчик, геологическая организация (непосредственное выполнение освидетельствования), органы государственного авторского и геотехнического надзора.

Предварительное ознакомление с котлованом, оценка пространственной изменчивости и других физических характеристик грунта (образцы берутся со стен вскрытого котлована).

Технический отчет с данными проведенных на участке инженерно геологических изысканий служит базой для уточнения полученных показателей грунтов.

Разметка котлована на местности, показатели грунтовых почв должны полностью соответствовать данным технического отчета по результатам инженерно геологических испытаний. Освидетельствование котлована с выездом на местность проводит инженер-геолог, входящий в состав комиссии.

Визуальный осмотр котлована и снятие проб грунтов со стенок открытого котлована – задача инженера-геолога. После получения и анализа проб инженер-геолог проводит сравнение с данными технического отчета.

Возможные осложнения при проведении работ по освидетельствованию котлована

высокая подтопляемость местности: требуется проведение работ по ее осушению;
высокая техногенная нагрузка на участок: наличие инженерных коммуникаций плит старых фундаментов под верхним слоем грунта: требуется проведение работ по дополнительному отбору проб грунта с целью получения более достоверных данных о месте возведения нового объекта;
значительные расхождения в результате проведения сравнительной оценки данных технического акта и данных акта об освидетельствовании котлована: требуется проведение дополнительных инженерно геологических изысканий; их объем определяет комиссия, он должен быть достаточным для уточнения проектных данных; полученные правки в обязательном порядке должны быть внесены в проект строительных работ.

Получение акта о выполнении работ является окончательным этапом освидетельствования котлована. Технический отчет по результатам инженерно-изыскательских работ и акт освидетельствования котлована – основные документы, необходимые для получения разрешения на проведение строительных работ на выбранном участке.

Документация по результатам освидетельствования котлована должна содержать

чертежи отдельных частей и конструкций креплений и фундамента, разметки котлована;
авторский надзор всех видов работ, проводимых на этапе инженерно геологических изысканий и освидетельствования котлована (журнал авторского надзора);
разбивка котлована – акт приемки геодезической разбивочной основы для строительства;
ведомость отметок реперов и привязка к ним разметок фундамента и конструкций на участке строительных работ;
скрытые работы (акты по каждому виду скрытых работ): расчет свойств и несущей способности оснований свай, устройство основанием с применением подсыпки, присадка или набухание грунта и др.

Полученная расчетная документация должна быть подтверждена. Подтверждающими документами являются:

планы проектных работ;
планы исполнительских работ;
результаты бурильных работ;
характеристики грунтов, проектные и фактические;
чертежи разрезов котлована и разметки фундамента;
результаты проверки несущей способности грунтов (составляется акт испытаний);
чертежи оградительных конструкций места проведения работ по разработке котлована.

Освидетельствование и приемка котлована — процедура с участием контрольно-надзорных государственных органов (в строительстве), экспертных организаций (или независимых экспертов).

Обязательно предварительное оповещение всех участников о предмете освидетельствования, месте его расположения.

Кроме того, каждый участник должен быть ознакомлен с техническим актом проведения инженерно геологических изысканий.

Основная цель освидетельствования котлована – оценка безопасности возведенного здания (сооружения) в процессе эксплуатации.

Разработка технического задания

Разработка технического задания включает следующие этапы:

1. Определение цели и задач проекта.

Необходимо четко определить, для чего будет использоваться геодезическая схема и какие задачи она должна решать. Например, это может быть создание технического плана для земельного участка для дальнейшей продажи или использования его в строительстве.

2. Сбор и анализ исходных данных.

На этом этапе необходимо собрать все доступные исходные данные, которые будут использоваться при разработке геодезической схемы. Это могут быть кадастровые данные (планы межевания, акты органов государственной власти и другие документы), топографические карты, протоколы геодезических измерений и другие источники информации. Необходимо также проанализировать данные и определить их качество и достоверность.

3. Определение методики и точности измерений.

На этом этапе определяется методика проведения геодезических измерений и точность, с которой требуется выполнить данные измерения. Методика и точность могут зависеть от цели и задач проекта, а также от требований нормативных документов.

4. Определение состава и структуры геодезической схемы.

На основе собранных и анализированных данных и утвержденных методики и точности измерений разрабатывается состав и структура геодезической схемы. Это может быть план межевания, задание фотограмметрическому центру, списки координат, транспортные схемы и другие составляющие части плана.

5. Оформление и утверждение технического задания.

Все собранные и разработанные данные и документы оформляются в виде технического задания. Техническое задание должно быть оформлено в соответствии с требованиями нормативных документов и грамотно структурировано. После оформления технического задания оно подлежит утверждению соответствующими органами или заказчиком.

По окончании разработки технического задания можно приступать к выполнению схемы геодезических построений для технического плана. Техническое задание будет являться основой для проведения геодезических измерений и разработки самой схемы.

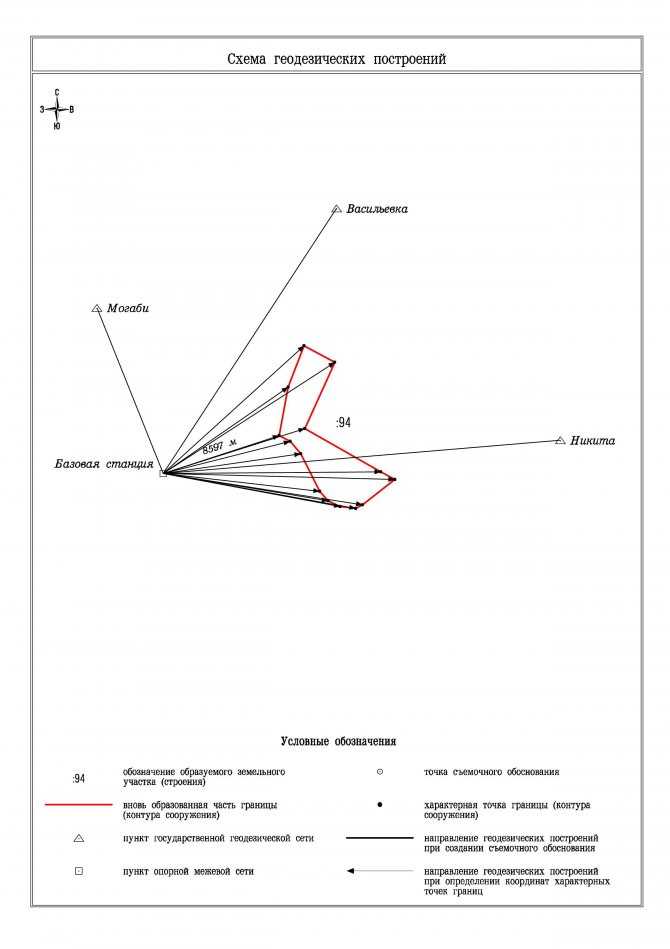

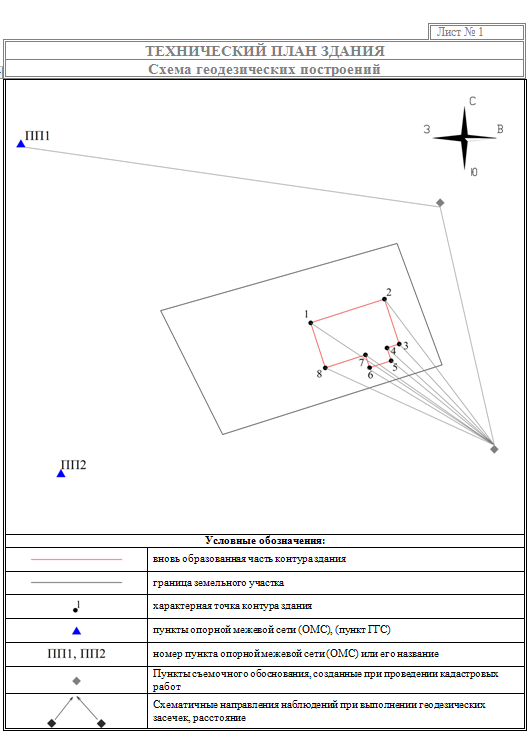

Основные компоненты схемы геодезических построений:

Схема геодезических построений представляет собой набор основных компонентов, которые используются при проведении различных геодезических работ. Они включают в себя:

Измерительные инструменты: к ним относятся теодолиты, нивелиры, тахеометры и другие геодезические приборы, которые используются для измерения углов, расстояний и перепадов высот.
Привязочные пункты: это точки, которые устанавливаются на местности и используются в качестве опорных для проведения геодезических измерений. В зависимости от задачи, привязочные пункты могут быть установлены на земле, на зданиях или водных сооружениях.
Геодезическая сеть: сеть из привязочных пунктов, которые связаны между собой определенными отрезками. Геодезическая сеть может быть двумерной (горизонтальной), трехмерной (горизонтальной и вертикальной) или пространственной (включающей также данные о направлениях).
Участок сетевых линий: это отрезок сетевой линии между двумя привязочными пунктами. По участкам сетевых линий проводят геодезические измерения и получают данные, которые затем используются для дальнейших расчетов и построений.
Геодезические обмеры: это процесс измерения углов, расстояний и перепадов высот на участках сетевых линий. Для этого используется соответствующий измерительный инструмент (например, теодолит или нивелир) и осуществляются необходимые наблюдения.
Геодезические вычисления: на основе полученных измерений производятся различные расчеты, например, для определения координат точек, углов поворота или длин отрезков сетевых линий. В результате вычислений получается информация, необходимая для построения геодезических карт и планов.

Основные компоненты схемы геодезических построений тесно взаимосвязаны и входят в комплексную систему, которая обеспечивает проведение точных измерений и получение достоверной информации о местности. Эти компоненты являются основными инструментами геодезических работников и используются в различных областях, включая строительство, картографию и землеустройство.

Методы изображения рельефа местности

Центральное значение на топографических картах и планах отводится рельефу. Именно он определяет особенности и характер других объектов. Это совокупность неровностей земли и дна водоемов, а также вогнутых и круглых форм различного назначения.

В результате появляется трехмерное представление о рассматриваемом пространстве. При развитом навыке чтения схемы и обозначений можно находить объекты не только по горизонтали, но и точно определять их высоту.

Для отчетливой ориентации по карте важно разбираться в изображении рельефов. Учитывается следующее:

Учитывается следующее:

Какие существуют неровности, чем они связаны друг с другом;
Абсолютные высоты точек на местности со взаимным превышением;
Крутизну, форму и протяженность.

Чтобы расшифровать и правильно читать топографические карты и планы, применяются стандартные методы:

Горизонтали;
Отметки;
Изображение цветом и условными знаками.

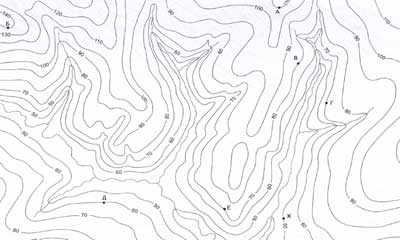

Горизонталями

основной метод

Неровности передаются очень точно на поверхности. Можно отобразить крутизну склонов и определить высоту, типичные формы и черты ландшафтов.

Поверхность условно рассекается плоскостями, которые наносятся через равные расстояния.

Высота сечения – это расстояние, которое находится между секущими плоскостями. При этом на каждой из них присутствует линия рельефа. Она получается в виде замкнутой кривой.

Она проецируется по горизонтали. Поэтому такие линии получили название горизонталей. Они не могут пересекаться, так как размещаются в различных секущих плоскостях.

Пересекающиеся горизонтали используют лишь в тех случаях, когда приходится отображать утесы.

Отметками

Они наносятся с интервалом 2 см, но многое зависит от конкретных особенностей. Их проставляют на важных точках рельефа. Как правило, отметки совмещаются со значимыми объектами. Всегда указываются отметки реперов или геодезических пунктов.

Они удобны, так как позволяют легко ориентироваться в обозначениях и выявлять нужные объекты.

Цветом и условными знаками

Цвет предназначен для использования шкал высоты, которые градуируются оттенками. На рельефе цвета применяются для наглядности, когда другие методы использовать не получается или речь идет о картах с небольшим масштабом.

Основные этапы разбивочных работ

В зависимости от того, с каким типом объекта предстоит работать, разбивка может затрагивать границы участка, оси, линейные сооружения, контуры или отдельные фрагменты здания. При этом существуют определенные этапы, которые неизменны для любого типа работ.

Создание разбивочной геодезической сети (основы)

Ее создают на территории обозначенной строительной площадки. Вид используемой сети зависит от формы и размера объекта, а также от точности переноса осей будущего сооружения. Например, это могут быть следующие варианты:

1. Для разбивки гражданских и промышленных зданий используют систему, состоящую из квадратов и прямоугольников, которые параллельны поперечным и продольным осям здания. Средний шаг между ними равняется 100-200 м. Такую сеть изначально проектируют на генплане, а затем переносят на местность.

2. Чтобы перенести на местность проект инженерной сети, он накладывается на топографический план местности. Затем с помощью геодезических марок закрепляются высотные реперы и поворотные точки оси трассы. Шаг разбивки определяется, в зависимости от характера земляных работ, а также требований заказчика.

3. Для построения точной топографической карты местности используется плановая геодезическая сеть, которая состоит из линейно-угловых сетей, а также включает данные о положении объектов на местности, полученные при помощи спутников или аэрофотограмметрической съемки.

Геодезическая подготовка проекта

Задачей геодезической подготовки объекта является подбор конкретных вариантов его разбивки на местности, в том числе, выбор методов и средств проведения измерений, установка требуемой точности выполняемых работ и пр. Для ее проведения специалист использует данные разбивочной сети, а также чертеж самого сооружения. Таким образом получаются разбивочные чертежи с указанием точных координат. В процессе используют следующие методы определения координат:

1. Графический. Координаты определяют, отталкиваясь от данных генплана.

2. Аналитический. Место расположения проектных точек определяют, отталкиваясь от координат уже известных точек. Так, к примеру, известно начало мостового перехода, расстояние между опорами моста и направление его оси. Используя эти данные, специалист может вычислить координаты центра каждой опоры.

3. Графоаналитический. Из генплана берут данные о координатах некоторых точек, а местоположение остальных вычисляют аналитическим методом, отталкиваясь от полученной информации. К примеру, если необходимо сделать разбивку улицы, можно графически определить координаты угла одного из зданий, а все остальные узнать путем вычислений.

Разбивочные работы

Они начинаются с разбивки главных осей и их привязки к геодезической сети. Для линейного сооружения главной осью служит трасса, закрепленная на местности, для опор моста – поперечные и продольные оси, для зданий в этой роли выступают оси наружных стен. Также основой могут служить внешние существующие объекты.

После этого переходят к более детальной разбивке, которая определяет положение всех элементов будущего строения. Этот этап требует повышенной точности, например, для земляных работ – от 2 до 3 см, для бетонных – от 4 до 5 мм, для монтажа типового оборудования – от 1 до 2 мм.

Контроль во время строительства

В качестве дополнительной гарантии, по завершению определенного этапа строительства, можно заказать геодезическую съемку, которая позволит установить фактическое положение проектных точек. После этого полученная информация сравнивается с изначальными нормативными документами

Особенно важно это сделать на начальных этапах, чтобы максимально быстро обнаружить возможные ошибки и устранить их с минимальными затратами

Последовательность проведения геодезической съемки

Для разработки технически правильного и экономически обоснованного проекта, исключения ошибок геосъемку мы проводим, соблюдая все требования нормативных документов и действующих законодательных актов.

Весь процесс исследовательских работ мы выполняем в три этапа.

Первый этап — подготовка к изыскательским мероприятиям. Наши специалисты ознакамливаются с ТЗ, изучают архивные материалы, тщательно анализируют их и составляют план исследований. На этой стадии мы также рассчитываем смету.

Второй этап — полевые работы. Мы выезжаем на площадку, где будет проводиться геодезическая съемка, проводят рекогносцировку территории и выбираем наиболее подходящие места для установки оборудования, после чего проводим необходимые измерения, стационарные наблюдения. Все данные наши специалисты фиксируют в рабочих журналах или памяти измерительных приборов.

Третий этап — камеральный. Предназначен для обработки полученных данных. На этой стадии мы проводим расчеты, разрабатываем необходимые топографо-геодезические материалы в заданном масштабе. При проведении исследований вблизи поверхностных водоемов, в акватории морей или на участках, расположенных в болотистой местности. На камеральном этапе мы также выполняем гидрографические работы с обязательным вычерчиванием береговых линий, дна.

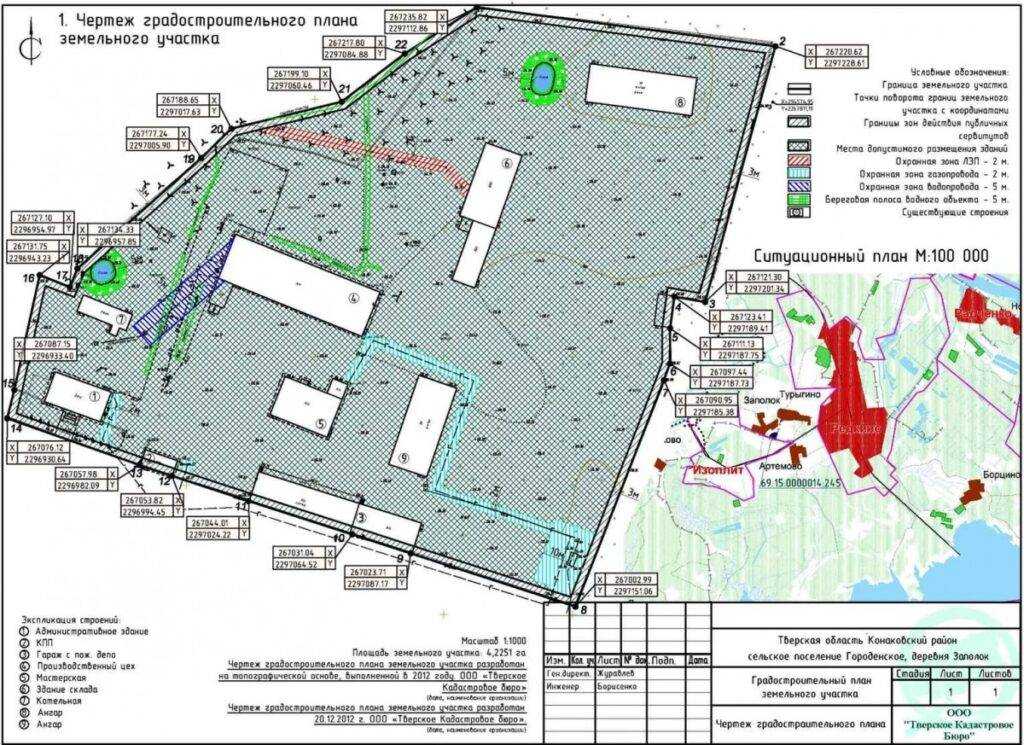

Посмотреть пример топографического плана участка

Все результаты геодезической съемки, готовые планы и схемы мы формируем в отчет об изысканиях и отдаем клиенту.

Обратите внимание! Отчетная документация подлежит согласованию в государственных органах. Это можно выполнить самостоятельно или доверить нашим специалистам, что позволит сократить расходы на согласование, избавит от необходимости посещения различных служб и ведомств. Следует заметить, что проведенной геодезической съемкой перед разработкой проекта и сдачей объекта в эксплуатацию топографо-геодезические работы не ограничиваются, особенно, если дело касается многоэтажных жилых зданий, гидротехнических и промышленных объектов

Данный вид изыскательских мероприятий необходимо выполнять и после строительства, в процессе эксплуатации объекта. Это позволяет вовремя выявить малейшие изменения в целостности любых элементов конструкции, вовремя устранить повреждения и, тем самым, продлить срок эксплуатации объекта до первого капитального ремонта

Следует заметить, что проведенной геодезической съемкой перед разработкой проекта и сдачей объекта в эксплуатацию топографо-геодезические работы не ограничиваются, особенно, если дело касается многоэтажных жилых зданий, гидротехнических и промышленных объектов. Данный вид изыскательских мероприятий необходимо выполнять и после строительства, в процессе эксплуатации объекта. Это позволяет вовремя выявить малейшие изменения в целостности любых элементов конструкции, вовремя устранить повреждения и, тем самым, продлить срок эксплуатации объекта до первого капитального ремонта.

Инструменты для геодезических съёмок

В требованиях технических заданий оговариваются необходимые условия съёмки и различные дополнительные факторы. Сюда относятся:

Цель исследований.
Степень точности измерений.
Вид съёмки.
Объём работ.
Сроки выполнения задания.

В зависимости от особенностей и требований поставленных задач, современная геодезия использует для съёмки различные измерительные приборы:

лазерные рулетки (дальномеры);
оптические теодолиты;
цифровые нивелиры;
тахеометры;
искатели подземных труб и кабелей;
вехи с отражателями, штативы;
GPS приёмники.

Теодолиты, нивелиры, рулетки, вехи, штативы — это стандартное оборудование используется при измерении углов. Данные, полученные при помощи этих приборов, обрабатываются ручным способом по известным формулам. Для этого достаточно воспользоваться обычным калькулятором.

Специализированные инструменты: цифровые нивелиры, тахеометры, GPS-приёмники. Эти приборы существенно повышают производительность съёмочных процессов и облегчают последующую обработку полевых материалов, занесённых в их память.

Благодаря расширенным высокочувствительным функциям трассоискателей, оснащённых локаторами и цифровой передачей сигналов, производится качественная съёмка инженерных сетей и коммуникаций, расположенных под землёй.

Съемка ситуации

_______
Съемка ситуации заключается в привязке контуров и предметов местности к сторонам и вершинам теодолитного хода.

_______
Съемка ситуации может быть выполнена различными способами.

6.1. Способ прямоугольных координат (способ перпендикуляров)

_______
Ближайшая к контуру сторона хода принимается за ось абсцисс, точка А – за начало координат. Положение каждой точки определяется прямоугольными координатами X и Y. Перпендикуляры на местности строятся с помощью двузеркального эккера.

_______
Абсциссы отмеряют обычно с помощью мерной ленты, а ординаты – с помощью рулетки. Способ перпендикуляров применяется в основном при съемке вытянутых в длину контуров.

6.2. Способ полярных координат (полярный способ)

_______
В этом случае ближайшая к контуру сторона теодолитного хода принимается за полярную ось, начало линии – за полюс. Положение точек 1, 2, 3 определяется полярными углами ß₁, ß₂, ß₃; радиус – векторами d₁, d₂, d₃.

_______
Полярные углы измеряются с помощью теодолита одним полуприемом, причем лимб ориентируется по сторонам хода, стороны измеряются с помощью нитяного дальномера. При съемке особо важных контуров – с помощью ленты.

6.3. Способ линейных засечек

_______

Треугольники стараются делать близкими к равносторонним. Линейная засечка применяется часто при съемке строений. В этом случае расстояния измеряются лентой или рулеткой.

6.4. Способ угловых засечек

_______
Способ угловых засечек применяется в тех случаях, когда определить положение точки при помощи линейных измерений не удается.

6.5. Способ створов

_______
Положение точки Р определяется расстоянием 2-Р вдоль линии 2-Е. Положение створной линии определяется расстоянием 4-Е.

_______
При съемке ситуации составляется абрис.

_______
Абрис – это схематический чертеж, составленный в произвольном масштабе.

_______
На абрисе зарисовывается снимаемая ситуация и записываются результаты выполняемых при съемке угловых и линейных измерений. Абрис составляется отдельно на каждую сторону теодолитного хода. На основе абриса производится нанесение контуров местности на план.

Инструкция по прохождению теста

Выберите один из вариантов в каждом из 10 вопросов;
Нажмите на кнопку «Показать результат»;
Скрипт не покажет результат, пока Вы не ответите на все вопросы;
Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
За каждый правильный ответ начисляется 1 балл;
Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;

Что такое геодезическая съемка

Чем-то этот вид геодезических работ напоминает кинематограф. Снять на пленку, снять на карту — не находите аналогий? Не ищите, их нет!

Геодезическая съемка подразумевает собой комплекс измерений на местности и перенос их в соответствующем масштабе на карту.

И начинается вся работа с привязки карты к окружающей территории. Ориентируем нашу будущую схему по сторонам света и отмечаем контрольные точки относительно геодезических знаков.

Спросите, где их искать? Геодезические знаки есть везде, вы просто их не замечали ранее. Бетонные столбы или основания, непонятные металлические конструкции, содержащие маркировку: широту, долготу, высоту — это точки отсчета для любых геодезических изысканий.

А нам для дальнейшей съемки понадобятся измерить углы и расстояния на местности, чтобы отметить границы участка. С этого начинается чертеж геодезической карты, а она и есть цель нашей работы.

С помощью геодезической карты происходит дальнейшее проектирование:

располагаются строения;
определяются коммуникации;
выбираются материалы;
определяется глубина залегания фундамента;
составляется расходная смета.

Заметим, что геодезическая карта отличается от топографической тем, что она горизонтальна и на ней не отмечается рельеф местности. Поэтому такие карты делаются намного быстрее и стоят меньше.

Геодезические карты используют для нанесения контуров участка и зданий, определяя тем самым, границы и площадь земельного надела.
