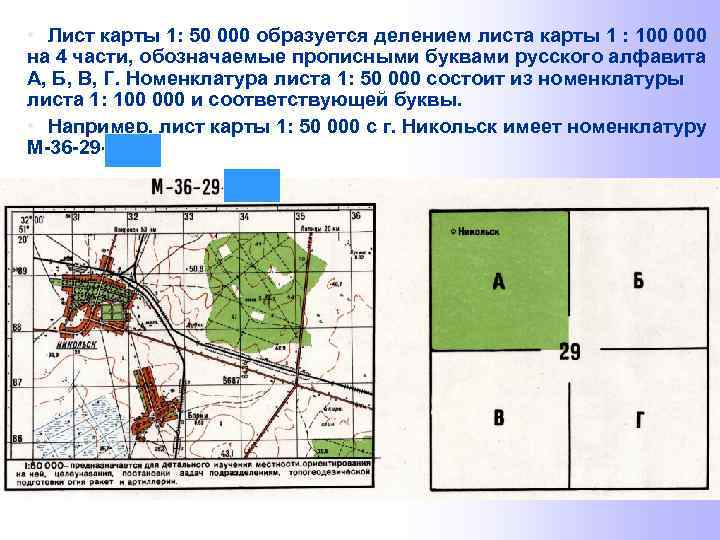

Топографические карты их назначение и краткая характеристика основные элементы содержания карты

Как правильно прочитать и понять карту

Вот несколько ключевых шагов, которые помогут вам прочитать и правильно понять карту:

1. Ознакомьтесь с легендой

Легенда — это ключ, который объясняет значение различных символов и цветов на карте. Ознакомьтесь с легендой перед тем, как начать интерпретировать карту.

2. Прочтите масштаб

Масштаб на карте показывает отношение между длиной на карте и реальной длиной на местности. Найдите масштаб и определите, насколько увеличена или уменьшена область на карте по сравнению с реальным миром.

3. Изучите контуры

Контуры — это линии, которые показывают высоту различных участков местности. Изучите контуры на карте для определения рельефа и поверхностных особенностей.

4. Исследуйте границы и объекты

Обратите внимание на границы территории, дороги, реки и другие объекты, которые могут быть обозначены на карте. Это поможет вам определить местоположение и ориентироваться в окружающей местности

5. Учтите направления и ориентацию

На карте обычно есть стрелка, указывающая на север. Прочтите карту с учетом направления и ориентации для более точной навигации.

Понимание и интерпретация карты — это навык, который развивается с опытом. Систематически изучайте карты различных местностей и практикуйтесь в их чтении.

Применение контурных условных знаков

Контурные условные знаки на топографических картах используются для визуального отображения различных объектов и элементов ландшафта, существующих на местности. Они помогают определить границы, формы и высотные характеристики географических объектов, таких как горы, реки, леса, озера и другие природные образования.

Контурные условные знаки представлены в виде стандартизированных символов и обозначений, которые удобно использовать для интерпретации карты. Они помогают прочитать и понять информацию, содержащуюся на топографической карте, и сделать выводы о физических особенностях местности.

Основное применение контурных условных знаков заключается в следующем:

Знак	Описание
Гора	Обозначает высотные характеристики гористого рельефа и позволяет определить высоту, форму и расположение гор на местности.
Река	Индицирует наличие водотока и позволяет определить направление течения, ширину и глубину реки.
Лес	Указывает на наличие лесных массивов и лесоразработок и помогает определить тип леса и его площадь.
Озеро	Показывает наличие водной поверхности и позволяет определить форму, размеры и глубину озера.

Это лишь небольшой набор примеров контурных условных знаков, которые можно встретить на топографических картах. В зависимости от масштаба карты и уровня детализации, используются различные комбинации символов и обозначений для более точного и полного отображения местности. Правильно и точно интерпретировать контурные условные знаки поможет соответствующая легенда или ключ к карте.

Основные правила и интерпретация

Для правильного понимания и интерпретации контурных условных знаков на топографических картах необходимо учитывать несколько основных правил:

1. Цветовые обозначения: каждый цвет контурного условного знака имеет свое собственное значение. Например, синий цвет может указывать на водоемы, зеленый — на растительность, коричневый — на рельеф и т.д. При интерпретации карты необходимо учитывать значение каждого цвета и его сочетания на карте.

2. Линейные символы: линейные символы на карте могут указывать на наличие дорог, тропинок, границ земельных участков и другие элементы. Их форма, толщина и стиль могут давать дополнительные указания о характеристиках представленных объектов.

3. Градиент и расстояние между контурами: градиент и расстояние между контурами на карте могут указывать на рельеф и высоту местности. Более крутые градиенты и близко расположенные контуры обычно указывают на более крутые склоны и высокие вершины, тогда как более пологие градиенты и расстояния между контурами указывают на равнинные участки и низины.

4. Комбинированные символы: некоторые контурные условные знаки могут быть комбинацией различных символов или сочетанием других знаков. При интерпретации таких знаков необходимо учитывать значение каждого символа и их сочетаний.

Легенда: для корректного понимания карты важно обращаться к легенде, где указываются значения каждого контурного условного знака. Легенда поможет определить значение каждого символа и правильно интерпретировать представленную на карте информацию

Важно также помнить, что интерпретация контурных условных знаков на топографических картах требует некоторой практики и опыта. Чем больше времени будет уделено изучению и практике работы с такими картами, тем лучше будет понимание представленной информации и возможность ее правильной интерпретации

Условные обозначения на географических картах

Условные обозначения на географических картах представляют собой специальные символы, легенды и обозначения, которые используются для передачи информации о различных географических объектах и особенностях местности. Они играют важную роль в обеспечении четкости, наглядности и единообразия представления географической информации на карте.

Условные обозначения используются для отображения широкого спектра географических объектов на карте. Это могут быть горы, реки, озера, океаны, леса, поля, границы стран и территорий, дороги, железные дороги, населенные пункты, аэропорты, пляжи, парки, памятники и многое другое. Каждый тип объекта имеет свою уникальную символику и обозначение, которые облегчают идентификацию и интерпретацию на карте.
Легенда, или ключ, является основным средством передачи информации об условных обозначениях на географической карте. Она представляет собой таблицу или раздел карты, где приводятся все используемые символы и их соответствующие значения или обозначения. Легенда позволяет пользователям понять, какие символы используются на карте и что они представляют, что делает карту более доступной и понятной.

Одним из важных аспектов условных обозначений на географических картах является их стандартизация. Международная картографическая ассоциация (ICA) разработала ряд стандартов и соглашений, которые определяют общепринятые символы и обозначения для различных географических объектов.

Это обеспечивает единообразие и согласованность картографической информации, позволяет пользователям легко интерпретировать карты разных стран и регионов.

Условные обозначения на географических картах значительно облегчают чтение и понимание карты. Они предоставляют информацию о географической реальности, помогают определить местоположение, ориентироваться в пространстве и понять характеристики местности. Без условных обозначений карта была бы лишена значительной части своей информационной ценности и применимости.

Условные обозначения на географических картах.

Разнообразие условных обозначений на географических картах

Разнообразие условных обозначений на географических картах является одной из ключевых особенностей, которая позволяет передавать различную информацию о географических объектах и особенностях местности. Условные обозначения разнообразны и многообразны, чтобы удовлетворить потребности различных пользователей карт.
В первую очередь, условные обозначения на географических картах включают символы и штриховку, которые отображают различные географические объекты. Например, горы могут быть изображены с помощью треугольников или конусов, реки — линиями с указанием направления течения, озера — закрашенными областями.

Леса, поля, пустыни и другие типы растительности могут быть обозначены различными штриховками, которые указывают на плотность и тип растительности. Кроме того, условные обозначения отображают различные элементы инфраструктуры.

Дороги и автострады могут быть обозначены различными линиями, указывающими на их тип и классификацию. Железные дороги, аэропорты, порты и другие транспортные объекты также имеют свои символы и обозначения. Границы стран и административные единицы могут быть отображены с помощью линий разных типов и цветов.

Важным аспектом разнообразия условных обозначений является их специализация. Существуют специальные условные обозначения для определенных областей, таких как горные районы, пустыни, острова, моря и океаны.

Например, для обозначения горнолыжных курортов или парковых зон могут использоваться специальные символы. Это позволяет картографам передать дополнительную информацию, специфичную для конкретного региона или объекта. Еще одним аспектом разнообразия условных обозначений является их масштабируемость.

На картах разного масштаба используются различные условные обозначения, чтобы отображать разное количество деталей. На крупномасштабных картах можно встретить более детализированные обозначения, позволяющие увидеть более мелкие объекты, в то время как на маломасштабных картах используются более упрощенные обозначения, чтобы передать общую картину больших территорий.

Необходимо отметить, что условные обозначения на географических картах должны быть стандартизированы. Международная картографическая ассоциация (ICA) устанавливает правила и соглашения относительно использования символов и обозначений на картах, чтобы обеспечить единообразие и понимание картографической информации.

Знаки на географических картах.

Условные обозначения на топографических картах. Виды знаков

Все условные знаки на топографической карте можно разделить на несколько групп. Каждая группа отличается от другой пространственными характеристиками объекта:

— Точечные обозначения не имеют большой площади на местности (отдельные строения, вершины гор, колодцы и т.д.) Положению этих объектов на местности соответствуют на картах следующие точки внемасштабных условных знаков:

для знаков, имеющих правильную геометрическую форму (прямоугольник, треугольник, круг, звезда и др.) — геометрический центр знака
для знаков, имеющих вид перспективного изображения объекта (условные знаки заводских и других труб, буддийских и других храмов и пагод и др.) — середина основания знака
для знаков в виде фигуры с прямым углом в основании (условные знаки бензоколонок и заправочных станций, ветряных мельниц и др.) — вершина угла
для знаков в виде сочетаний нескольких фигур (условные знаки нефтяных и газовых скважин с вышками, часовен и др.) — центр нижней фигуры

— Обозначения, имеющие большую площадь. Предназначены для определения крупно-масштабных объектов. Нр: болота, леса, озера, луга, поля. При помощи площадных обозначений можно определить не только расположение объекта, но и представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.

— Вытянутые (линейные) объекты, не имеют большой площади. Их особенность — это «протяжённость» на местности (реки, дороги, ЛЭП). На условных изображениях приводятся различные характеристики объектов. Особую категорию линейных условных знаков представляют изолинии, в том числе и горизонтали, с помощью которых на картах изображён рельеф местности.

— Знаки пояснения описывают характеристики того или иного объекта (названия природных объектов, параметры объекта (река: ширина, скорость течения, глубина и пр.)

Помимо вышеперечисленных групп знаков существуют специальные знаки, относящиеся к той или иной сфере деятельности. Например: метеознаки; обозначения в военном деле; геологические знаки.

Условные знаки географических карт: надписи

Надписи – важный элемент содержания, присущий почти всем географическим картам. Они поясняют изображаемые объекты, обозначают их количественные и качественные характеристики, дают справочные сведения. Все надписи подразделяются на три группы:

топонимы,
термины,
пояснительные надписи.

Топонимы – собственные географические названия (имена) объектов:

оронимы – названия элементов рельефа,
гидронимы – названия водных объектов,
зоонимы – названия животного мира и т. п.

Термины – понятия, определяющие роль географического объекта (например, возвышенность, залив, полуостров, область и т. п.).

К пояснительным надписям относятся:

качественные характеристики («береза», «ель», «деревянный»);
количественные характеристики (абсолютные и относительные высоты, глубины, средняя высота и толщина деревьев и средние расстояния между ними в лесу);
хронометрические надписи (даты географических открытий, основание города, наступление каких-либо явлений, например ранних заморозков);
пояснения к знакам движения («Бразильское течение»);
оцифровка меридианов и параллелей и пояснения к линиям координатной сетки («Южный полярный круг», «Северный тропик»).

Надписи

Надписи на картах могут различаться характером шрифта, размером букв, цветом, выделением заглавных букв. Обычно размером шрифта определяют величину или относительное значение объектов (например крупный промышленный пункт), формой и цветом шрифта отображают качественные различия объектов. Так, например, на топографических картах шрифтами выделяют типы населенных пунктов.

Цвет надписи указывает на принадлежность объекта к определенной группе содержания карты. Так, на общегеографических картах надписи:

гидрографии печатаются синим цветом,
населенных пунктов – черным,
рельефа – коричневым,
политико-административного деления – красным и т. д.

Иногда надписи даются разными красками, чтобы показать государственную принадлежность объектов (например, островов).

Надписи следует правильно размещать: они не должны закрывать условные знаки и по возможности не пересекать контуры, не быть перевернутыми и хорошо читаться на цветном фоне и, главное, чтобы принадлежность надписи к определенному объекту не вызывала сомнения.

Более того, надписи должны указывать на характер размещения объекта. Например, надписи названий крупных государств, островов, водных бассейнов, занимающих большие площади, располагают внутри контуров по линии их наибольшей протяженности. Если объект имеет изогнутое очертание, то соответственно изгибается и надпись.

Мелкие площадные объекты, например малые водохранилища, в пределах которых надпись не помещается, подписываются рядом. Названия населенных пунктов (и других объектов, локализованных в пунктах) следует располагать справа от условного знака (если нет справа помех) параллельно горизонтальным линиям рамки карты или вдоль параллели. При этом следует размещать надписи населенного пункта на территории той страны, в которой он находится.

Литература:

Р.Я. Жмойдяк, Л.В. Атоян. КАРТОГРАФИЯ. Курс лекций. Минск 2006.

Правила изучения местности по топографической карте

Существует несколько приемов и способов чтения топографических карт. Первичный визуальный анализ и изучение описаний по картам применяют для общего ознакомления с территорией, разработки плана действий. После углубленного изучения изображенных явлений следует толкование образов, раскрытие их взаимосвязей и установление географических закономерностей.

Существуют следующие способы чтения топографических карт:

картометрический анализ включает замер и расчет по географическим изображениям количественных характеристик: определение координат, площадей, расстояний, высот, углов и других параметров. В результате получают подробную характеристику рельефа: размах высот, степень вертикального и горизонтального расчленения земли, закарстованность, овражность;
графический анализ предполагает изучение местности с помощью профилей, блок-диаграмм: построение профиля поверхности Земли на определенной территории с отметкой по линии профиля природных характеристик и социально-экономических важных объектов условными знаками. В результате узнают связь рельефа с показателями, проводят предварительное районирование анализируемой территории.

Выбор приема чтения карт зависит от целей и задач исследования.

При рассмотрении карты дорожной сети определяют качество дорог, условия проходимости местности и возможности применения транспортных средств, уточняется наличие мостов или насыпей, труднопроходимых участков, крутых подъемов.

При анализе гидрографии выясняют глубину и ширину водных объектов, скорость течения, особенности грунта дна, очертания берегов. Также проверяют наличие плотин, шлюзов, переправ, бродов, мостов и других участков для переправ.

При изучении почвенно-растительного покрова изучают характеристику лесных и кустарниковых массивов, песков, солончаков, болот, каменистых россыпей, которые влияют на условия проходимости.

Анализ рельефа начинают с выяснения общего характера ландшафта по густоте и начертанию горизонталей, условных обозначений некоторых элементов.

Страница 12 — 13. Условные знаки. План местности

Комментарий: Работу лучше выполнять по шагам, последовательно выполняя задания к контурным картам. Для того, чтобы увеличить карту, просто нажмите на неё. Также можно увеличивать и уменьшать размер страницы при помощи одновременного клавиш Ctrl и «+» или Ctrl и «-«.

ЗАДАНИЯ

Для выполнения заданий будем рассматривать карты атласа на страницах 16 и 17.

1. Подпишите значение условных знаков (что означает каждый условный знак). Раскрасьте соответствующими цветами условные знаки там, где это необходимо.

2. На плане местности обозначьте соответствующими условными знаками: а) подписанные на плане объекты (редкий и хвойный лес, луг с кустарником, плотину); б) объекты, показанные условными знаками (болото, фруктовый сад, формы рельефа).

3. Подпишите название главной реки — Белая. Обозначьте направление и скорость течения реки.

Главная река — Белая.
Направление течения реки — северо-восток.
Скорость течения реки — 0,2 км/ч.

4. Определите и подпишите на карте протяжённость и азимуты маршрута от населённого пункта Новый до Андреево на каждом из обозначенных буквами отрезков пути.

Расчёт общей протяженности маршрута от населённого пункта Новый до Андреево

Если измерить расстояние маршрута по карте, то от точки А до точки начала домов в Андреево будет 17 см (от точки А до точки Е — 15 см). Масштаб карты — 1:25 000, то есть в 1 см 250 метров. Значит длина маршрута: 17 • 250 = 4 250 метров или 4 километра 250 метров (от точки А до точки Е: 15 • 250 = 3 750 метров или 3 километра 750 метров).

Азимуты маршрута на отрезке (на карте вспомогательными красными линиями показано как следует измерять азимут при помощи транспортира):

от А до Б — 20º;
от Б до В — 340º;
от В до Г — 7º;
от Г до Д — 50º;
от Д до Е — 45º;
от Е до Андреево — 53º.

Комментарий: Азимут маршрута — это угол между направлением движения по маршруту и северным направлением. Азимут маршрута измеряется в градусах и всегда только по часовой стрелке.

5. Запишите объекты, которые расположены по пути следования:
По пути следования по маршруту расположены следующие объекты (обозначены синими цифрами):

узкая полоса леса (по обеим сторонам дороги);
хвойный лес (с правой стороны дороги);
холм высотой 196 метров (по левой стороне дороги);
песчаный карьер (с правой стороны дороги);
перекрёсток с автодорогой без покрытия;
линия электропередач;
просёлочная дорога;
луг (с правой стороны дороги);
болото (с левой стороны дороги);
река белая и деревянный мост через неё;
болото и редкий лес;
просёлочная дорога;
редкий лес и кустарники;
линия электропередач
просёлочная дорога.
