Информационное содержание
Информационное содержание топографических карт включает в себя детали и характеристики, которые позволяют читателю получить представление о местности, показанной на карте. Основными элементами информационного содержания топографической карты являются:
| Элемент | Описание |
|---|---|
| Высоты | Отображение рельефа местности при помощи линий равной высоты (контуров). |
| Гидрография | Отображение рек, озер, водохранилищ и других водоемов. |
| Дорожная сеть | Отображение дорог, автомагистралей, трасс, мостов и туннелей. |
| Населенные пункты | Отображение городов, деревень, поселков и других населенных пунктов. |
| Рельеф | Показ рельефа местности при помощи гипсометрических шумовок. |
| Рекреационные объекты | Отображение парков, заповедников, пляжей и других мест для отдыха. |
| Международные границы | Отображение границ различных стран и территорий. |
| Географические координаты | Показ точного местонахождения объектов на карте в градусах, минутах и секундах. |
| Обозначения объектов | Используемые символы и цвета для обозначения различных объектов на карте. |
Информационное содержание топографических карт может различаться в зависимости от их масштаба и уровня детализации. Более детальные карты обычно содержат большее количество элементов и подробную информацию о местности, в то время как мелкомасштабные карты представляют более общую картину.
При работе с топографическими картами необходимо учитывать их информационное содержание, чтобы эффективно использовать их в различных целях, таких как планирование маршрутов, изучение местности, определение местоположения и другие задачи.
Рельефные топографические карты
Рельефные топографические карты представляют собой географические карты, которые показывают высоты земной поверхности и ее контуры. Они используются для изучения и анализа рельефа местности. Рельефные карты отображают информацию о высотах местности с использованием контурных линий, гипсометрических штрихов, цветовых зон и теней.
Основной элемент рельефной топографической карты — контурные линии, которые соединяют точки с одинаковой высотой над уровнем моря. Контурные линии позволяют определить рельефные характеристики местности, такие как горы, холмы, долины и реки.
Гипсометрические штрихи на рельефных топографических картах используются для обозначения высотной информации. Эти штрихи помогают определить относительные высоты различных участков местности.
Цветовые зоны на рельефных топографических картах используются для отображения степени высоты и крутизны склонов. На таких картах обычно используются разные оттенки зеленого и коричневого для обозначения покрытия земного поверхности.
Тени на рельефных топографических картах создают объемное визуальное впечатление и позволяют лучше оценить высотные особенности местности.
Рельефные топографические карты широко используются для различных целей, включая планирование маршрутов, исследования местности, строительство и создание географических моделей.
7. Задачи, решаемые по топографическому плану при проектировании инженерных сооружений
7.1. Определение прямоугольных координат точки
_______Для определения прямоугольных координат точек по плану или карте пользуются координатной сеткой, линии которой параллельны и перпендикулярны осевому меридиану зоны. Координаты вершин квадратов координатной сетки подписаны на карте.
Например: XА=79200+ΔX,__________ YА=66200+ΔY.
https://vk.com/video_ext.php
7.2 Длины отрезков
прямых линий между заданными точками на плане измеряются с помощью измерителя и поперечного масштаба.
https://vk.com/video_ext.php
7.3 Дирекционный угол линии на плане измеряется между северным направлением вертикальной линии километровой сетки и данной линией с помощью транспортира.
https://vk.com/video_ext.php
7.4 Отметка любой точки может быть определена относительно горизонталей. При положении точки между горизонталями проводят прямую, перпендикулярную горизонталям, и измеряют расстояние от младшей горизонтали до точки и заложение d.
__________
| , |
____где а – расстояние от младшей горизонтали до точки,_______d– заложение,_______HІ – отметка младшей горизонтали,_______h – высота сечения рельефа.
https://vk.com/video_ext.php
Типы тематических карт
Хотя картографы могут использовать наборы данных по-разному для создания тематических карт, наиболее часто используются пять методов тематического картографирования:
- Наиболее распространенной является карта хороплет, которая отображает количественные данные в виде цвета и может отображать плотность, процент, среднее значение или количество событий в пределах географической области. Последовательные цвета представляют возрастающие или уменьшающиеся положительные или отрицательные значения данных. Обычно каждый цвет также представляет собой диапазон значений.
- Пропорциональные или градуированные символы используются в другом типе карты для представления данных, связанных с местоположениями, такими как города. Данные отображаются на этих картах с символами пропорционального размера, чтобы показать различия в встречаемости. Чаще всего используются круги, но подойдут и квадраты и другие геометрические формы. Наиболее распространенный способ изменения размера этих символов – сделать их площади пропорциональными значениям, которые должны быть изображены с помощью программного обеспечения для картографии или рисования.
- Другая тематическая карта, изарифмическая или контурная карта, использует изолинии для изображения непрерывных такие значения, как уровень осадков. Эти карты также могут отображать трехмерные значения, такие как высота, на топографических картах. Как правило, данные для изарифмических карт собираются через измеримые точки (например, метеостанции) или собираются по площади (например, тонны кукурузы на акр по округам). Изарифмические карты также следуют основному правилу, согласно которому у изолинии есть высокие и низкие стороны. Например, на высоте, если изолиния составляет 500 футов, то одна сторона должна быть выше 500 футов, а одна сторона должна быть ниже.
- Точечная карта, другой тип тематической карты, использует точки чтобы показать наличие темы и отобразить пространственный узор. Точка может представлять одну единицу или несколько, в зависимости от того, что изображено.
- Наконец, дасиметрическое отображение – это сложная разновидность хороплетной карты, которая вместо этого использует статистику и дополнительную информацию для объединения областей с похожими значениями. использования административных границ, общих для простой картографической карты.
Виды географических карт: современная классификация
С древних времён и по настоящее время накопилось огромное количество видов географических карт. Для удобства хранения и использования их делят на группы: по масштабу, по охвату территории, по числу цветов, слоёв и красок, по содержанию, по характеру использования и назначению. С внедрением компьютерной техники разнообразие карт сильно увеличилось, поэтому классификация карт постоянно дополняется. Виды географических карт по масштабу нам уже знакомы.
Карты по масштабу
Виды географических карт по содержанию
На карте отображаются объекты и явления природы и общества. Некоторые из них мы можем наблюдать на местности, другие (магнитные склонения, климатические явления, эпицентры и силу землетрясений) получают в результате наблюдения с помощью специальных приборов. Определенные явления связаны с изучением жизни и деятельности людей и исторических событий.
Карты могут показывать изменение явлений во времени (разливы рек и озер), перемещение явлений (маршруты путешествий, пассажиро- и грузопотоки, морские течения), реальные и прогнозные, давать оценку явлениям (оценочные карты) и т.д.. В зависимости от того, что изображено при помощи условных знаков, карты делят на тематические, общегеографические и специальные.
На общегеографических (обзорных и топографических) картах главным образом изображают рельеф, водоёмы, дороги, крупные города и посёлки. Могут там присутствовать обозначения границ, типа растительности, хозяйственные объекты (на топографических картах), полезные ископаемые. Все объекты на них равнозначны, находятся как бы в одной плоскости.
Содержание общегеографических карт зависит от масштаба и назначения. Чем крупнее масштаб, тем больше объектов показано на карте. На полётных общегеографических картах дополнительно изображают изогоны и магнитные склонения
Среди общегеографических карт выделяют гипсометрические, на которых особое внимание уделено одному элементу – рельефу
Обзорная общегеографическая карта
Тематические карты более подробно передают природные или экономические явления и их качественные и количественные характеристики. На них выделяется общегеографическая часть содержания, которая является географической основой, служащей для ориентирования по карте и привязки содержание (например, характеристика почв или геологического строения территории). Одно или несколько элементов показаны с большей глубиной и подробностью.
В названии таких карт указана тема, например: карта промышленности, климатическая карта и т. д. Общегеографические карты называют только изображаемую территорию: карта мира, карта Евразии. Тематические карты классифицируют по-разному. По содержанию среди тематических карт выделяют 3 класса: физико-географические карты (карты природы), социально-экономические и карты природно-общественной сферы. Каждый из этих классов подразделяют на разделы, которые в свою очередь делятся на роды и виды.
Классификация и назначение топографических карт, планы городов и специальные карты.
На общегеографических картах изображаются с полнотой, зависящей от масштаба карты, все основные элементы местности без особого выделения каких-либо из них. На специальных (тематических) картах с большей детальностью отображаются некоторые элементы местности или наносятся специальные данные, не показанные на общегеографических картах. К специальным картам относятся исторические, экономические, политико-административные, гидрологические, геологические, дорожные и другие.
Топографические карты — общегеографические карты масштабов 1:1 000 000 и крупнее, подробно изображающие местность. Они издаются отдельными листами определенных размеров и установленных масштабов.
Размеры листа карты в километрах означают: первое число — протяженность с севера на юг, этот размер является практически постоянным для любой широты. Второе число — протяженность с востока на запад, этот размер с увеличением широты постепенно уменьшается. Для карт масштабов 1:25 000 — 1:200 000 боковые стороны рамки составляют от 36,86 см на экваторе до 37,14 см на широте 60 градусов, а нижняя (южная) сторона — от 55,66 см на экваторе до 27,9 см на широте 60 градусов.
Виды топографических карт
В зависимости от своих особенностей, топографические карты могут быть разделены на несколько категорий:
-
Общегеографические карты:
Эти карты предназначены для охвата больших территорий, таких как страны или континенты. Они имеют низкий уровень детализации и масштаба, но обеспечивают общее представление о форме местности, главных рельефных элементах и географических особенностях.
-
Региональные карты:
Эти карты охватывают более узкие географические области, такие как города, регионы или провинции. Они предоставляют более подробное изображение местности в выбранной области и имеют более высокий уровень детализации и масштаба, чем общегеографические карты.
-
Тематические карты:
Эти карты основываются на конкретных тематиках, таких как климат, гидрология, почвоведение и другие аспекты местности. Они служат для визуализации и изучения определенных аспектов местности и имеют разный уровень детализации и масштаба в зависимости от конкретной тематики.
-
Топографические карты военного назначения:
Эти карты представляют особый интерес для военных и тактических операций. Они содержат подробную информацию о рельефе, населенных пунктах, дорогах, границах и других объектах, которые могут быть полезными военным стратегам и командирам.
Каждый тип топографических карт имеет свои уникальные характеристики и предназначен для определенных целей. Выбор подходящей карты зависит от потребностей пользователя и характеристик местности, которую необходимо изучить или представить.
Масштаб
Обычно масштаб выражается в виде отношения, например, 1:25 000. Это означает, что 1 сантиметр на карте соответствует 25 000 сантиметров или 250 метрам на местности. Чем больше числитель масштаба, тем меньше масштаб карты и наоборот. Например, масштаб 1:100 000 является более детализированным, чем масштаб 1:1 000 000.
Выбор подходящего масштаба зависит от целей и задач, которые ставятся при использовании карты. Если требуется детальное изучение небольшого участка местности, то стоит выбрать карту с масштабом 1:10 000 или 1:25 000. Для изучения более обширной территории и определения общей конфигурации местности можно использовать карту с масштабом 1:100 000 или 1:250 000.
Важно также учитывать, что масштаб влияет на детализацию и качество изображения на карте. Чем больше масштаб, тем более детально и точно изображаются объекты и детали на карте
Однако, увеличение масштаба может привести к уменьшению площади изображаемой территории на карте и ограничению обзора.
Помимо указания числителя масштаба, на карте обычно приводится и графическая шкала. Она позволяет с помощью линейки определить реальные размеры на местности по изображению на карте.
Измерения расстояний на карте
Измерения по карте производятся при помощи циркуля-измерителя. Иглы циркуля прикладываются к конечным точкам отрезков на плане. А потом полученный раствор циркуля откладывается на обычной линейке, где и определяется длина каждого отрезка. Если линии больше линейного масштаба, измерение производится в несколько приемов.
Длинные извилистые линии измеряются специальным приспособлением под названием курвиметр. Он состоит из колесика и стрелки, совмещенной с циферблатом. Колесико движется по конкретной линии на плане, стрелка указывает пройденное расстояние. Цена деления на шкале циферблата равна одному километру или сантиметру. Полученные показания в см умножаются на величину масштаба данного плана.
Перед началом пути стрелка устанавливается на ноль. Если при прокатывании колеса показания прибора уменьшаются, необходимо развернуть курвиметр на 180°.
Если под рукой не окажется линейки с делениями или курвиметра, можно воспользоваться полоской бумаги или миллиметровки.
Виды топографических карт:
- Топографические карты масштаба 1:1000
- Топографические карты масштаба 1:2000
- Топографические карты масштаба 1:5000
- Топографические карты масштаба 1:10000
- Топографические карты масштаба 1:25000
- Топографические карты масштаба 1:50000
- Топографические карты масштаба 1:100000
- Топографические карты масштаба 1:500000
- Топографические карты масштаба 1:1000000
Топографические карты масштаба показывают различные географические особенности местности, включая горы, реки, озера, леса и дороги. Они также могут содержать информацию о населенных пунктах, объектах инфраструктуры и других важных местах.
Карты масштаба 1:1000 и 1:2000 обычно используются для детального изучения местности внутри городов и населенных пунктов. Карты масштаба 1:5000, 1:10000 и 1:25000 показывают более обширные территории, включая пригородные районы и природные объекты.
Карты масштаба 1:50000 и 1:100000 широко используются для планирования туристических походов и отдыха на природе. Карты масштаба 1:500000 и 1:1000000 предназначены для путешествий на автомобиле или воздушном транспорте, а также для общего представления о географии и рельефе страны или региона.
Оглавление
Глава 1. Общие положения
Назначение топографических карт масштабов 1: 25000, 1: 50000, 1:100000 и основные требования к ним
Проекция, разграфка и номенклатуры листов топографических карт
Геодезическая основа карт. Точность карт
Содержание и оформление карт
Глава II. Редактирование карт
Цель и содержание редакционных работ
Редакционно-подготовительные работы
Содержание редакционно-подготовительных работ
Сбор картографических материалов
Изучение района картографирования и картографических материалов
Отработка редакционных и редакционно-технических указаний, образцового листа карты и образцов составления
Подготовка исполнителей к выполнению работ
Редактирование в процессе составления, подготовки к изданию и издания карт
Проверка и приемка законченных видов работ и готовой продукции
Использование материалов, поступивших в процессе создания карт
Согласование составляемых карт с топографическими и морскими навигационными картами
Глава III. Способы составления карт. Общие указания по составлению
Способы составления карт
Подготовка картографических материалов к использованию
Подготовка картографической основы
Общие указания по составлению карт
Общие требования к подписям
Установление написания названий
Размещение подписей на картах
Глава IV. Составление элементов содержания карт
Математические элементы карт
Опорные пункты
Изображение ориентиров
Гидрография и гидротехнические сооружения
Прибрежная полоса морей; озера, водохранилища, острова
Реки и каналы
Рельеф дна морей, крупных озер, водохранилищ и рек. Отметки уровней воды
Водопроводы, колодцы, источники
Гидротехнические сооружения
Подписи названий объектов гидрографии
Населенные пункты
Классификация населенных пунктов
Изображение населенных пунктов
Подписи названий населенных пунктов
Промышленные, сельскохозяйственные и социально-культурные объекты
Дорожная сеть и дорожные сооружения
Железные дороги
Шоссейные и грунтовые дороги, тропы
Дорожные сооружения
Подписи характеристик проходимости местности и направлений дорог
Рельеф
Высоты сечения рельефа, требования к изображению рельефа горизонталями
Изображение основных типов рельефа
Отметки высот
Подписи названий объектов рельефа
Растительный покров и грунты
Древесная растительность
Кустарниковая растительность
Травянистая, полукустарниковая, кустарничковая, моховая и лишайниковая растительность
Искусственные насаждения
Болота, солончаки, грунты
Границы и ограждения
Сводка составительских оригиналов
Оформление рамок листов карт
Выписка названий для набора подписей
Глава V. Подготовка карт к изданию
Способы подготовки карт к изданию
Последовательность выполнения работ
Порядок гравирования штриховых элементов содержания карт
Изготовление оригиналов фоновых закрасок (заливок и сеток) и макета заливки кварталов населенных пунктов и дорог
Требования к оригинальным диапозитивам
Сводка издательских оригиналов
Комплектность материалов для издания карт
Глава VI. Общие указания по обновлению карт
Общие положения
Проверка точности обновляемой карты
Определение степени устарелости карты и отработка редакционных (редакционно-технических) указаний
Технология обновления оригиналов карты и подготовки ее к изданию
Приложения:
1. Разграфка, номенклатуры и шифры листов топографических карт
2. Шкала цветов красок, применяемых для фоновых закрасок элементов содержания карт на составительских оригиналах
3. Схема районирования территории СССР по характеру рельефа
4. Выкопировка для сводки
5. Таблица перевода градусов и минут в деления угломера
6. Примеры пояснительных текстов и чертежей о магнитном склонении и сближении меридианов, помещаемые на топографических картах (для северного полушария)
7. Примеры текстов выходных сведений (легенд), помещаемых на оригиналах карт
8. Таблица размеров основ для составительских и издательских оригиналов листов карт по широтным поясам (в сантиметрах)
9. Рецептурный состав клея, применяемого для монтажа диапозитивов, наклейки подписей и условных знаков
10. Определение степени устарелости обновляемой карты

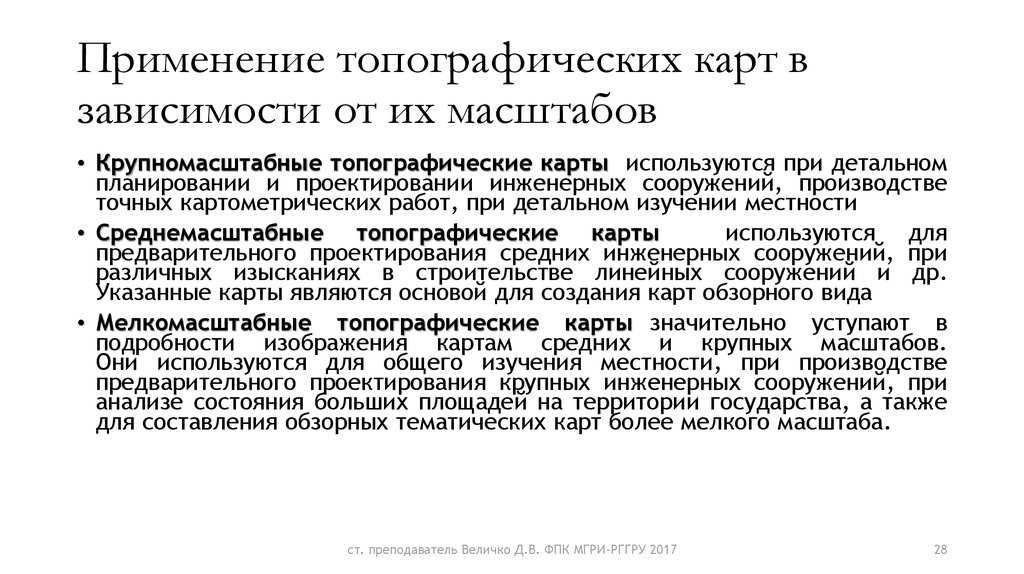

Назначение топографических карт.
Топографические карты служат основным источником информации о местности и используются для ее изучения, определения расстояний и площадей, дирекционных углов, координат различных объектов и решения других измерительных задач. Они широко применяются при управлении войсками, а также в качестве основы для боевых графических документов и специальных карт.
Топографические карты (преимущественно карты масштабов 1:100 000 и 1:200 000) служат основным средством ориентирования на марше и в бою. Карта масштаба 1:25 000 предназначается для детального изучения отдельных участков местности (при форсировании водных преград, десантировании и в других случаях), выполнения точных измерений, а также для расчетов при строительстве военно-инженерных сооружений и военных объектов.
Карты масштабов 1:50 000 и 1:100 000 предназначаются для детального изучения местности и оценки ее тактических свойств при планировании и подготовке боевых действий, управления войсками в бою, целеуказания и ориентирования на поле боя, определения координат огневых (стартовых) позиций, средств разведки, целей и выполнения необходимых измерений и расчетов.
Карта масштаба 1:200 000 предназначается для изучения и оценки местности при планировании и подготовке боевых действий всех родов войск, управления войсками в операции (бою), планирования передвижения войск и ориентирования на местности при совершении марша.
Карты масштабов 1:500 000 и 1:1 000 000 предназначаются для изучения и оценки общего характера местности при подготовке и ведении операций, а также используются авиацией в качестве полетных карт.
Как читать топографические карты?
Для начала необходимо разобраться, что вообще такое топографическая карта. Это карта с подробным описанием одного района, его рельефа, местных значений, постройками и другими элементами. Она является подробной системой, описывающей болота, реки, возвышенности.
Карта позволяет досконально изучить каждый уголок того или иного района.
Благодаря ней человек сможет с лёгкостью ориентироваться на местности. Тем не менее необходимо изучить некоторые важные особенности. Для того чтобы начать пользоваться картой, её необходимо правильно поставить не местности.
Для этого поможет любой инструмент определения сторон света, компас или смартфон со встроенным компасом. Любая карта обозначается сторонами света.
Для определения расстояния от одного объекта до другого можно воспользоваться линейкой, но она может сопровождаться большой погрешностью, поэтому рекомендуется использовать специальный прибор — курвиметр. Также необходимо знать год карты.
Примеры топографических карт.
Транспортные топографические карты
Транспортные топографические карты представляют собой специальные карты, которые используются для планирования и обеспечения движения транспортных средств. Они содержат подробную информацию о дорогах, железных дорогах, аэропортах, портах, транспортных узлах и других элементах инфраструктуры, связанных с транспортом. Эти карты позволяют визуально представить сеть транспортных маршрутов и ориентироваться при планировании путешествий и доставки грузов.
Транспортные топографические карты могут быть различных масштабов в зависимости от нужд пользователя. На них отображается система дорог различных типов, включая автомагистрали, трассы, улицы, проселочные дороги и дороги внутри населенных пунктов. Карты также могут содержать информацию о направлении движения, ограничениях и разрешениях на проезд, а также другие важные сведения для автомобилистов, пешеходов и других пользователей транспорта.
Транспортные топографические карты могут быть полезными для планирования маршрута перед путешествием, выбора оптимального маршрута для доставки грузов, определения расстояний между населенными пунктами и другими объектами, а также для изучения транспортной инфраструктуры региона или страны. Они помогают участникам дорожного движения и грузоперевозкам сориентироваться на дороге, избегать пробок и найти наиболее удобный и быстрый путь.
Транспортные топографические карты могут быть составлены на основе данных спутниковой навигации, аэрофотосъемки и других источников. Использование таких карт является важным инструментом для планирования развития транспортной инфраструктуры и создания национальных и региональных транспортных сетей.
Важно отметить, что транспортные топографические карты могут быть доступны как в печатной, так и в электронной форме, что обеспечивает их удобство использования и доступность для широкого круга пользователей
