Виды условных знаков

Особенности площадных картографических условных знаков

Одной из особенностей площадных картографических условных знаков является их разнообразие в зависимости от типа отображаемого объекта. Например, для отображения зеленых насаждений используются знаки, имитирующие деревья или кустарники. Для отображения водных объектов используются знаки, имитирующие плавательные и неплавательные среды.

Важным аспектом площадных картографических условных знаков является их размер и прорисовка. Знаки должны быть четкими и различимыми при визуальном восприятии карты. От правильного выбора размера и прорисовки знаков зависит четкость и информативность карты.

Площадные картографические условные знаки также обладают семиотической функцией. Они не только отображают конкретные объекты на карте, но и передают определенные смысловые значения. Например, знаки, отображающие различные типы населенных пунктов, могут указывать на их размер, значение или специфику.

Использование площадных картографических условных знаков требует внимательного подхода и соблюдения определенных правил и норм. Некорректное применение знаков может привести к искажению информации на карте и неправильному восприятию пользователем

Поэтому, важно учесть все особенности и требования при использовании площадных картографических условных знаков

Условные знаки географических карт

Условные знаки, которые мы видим на современных картах и планах, появились не сразу. На древних картах объекты изображались при помощи рисунков. Только начиная с середины 18 века рисунки стали заменять такими изображениями, какими объекты выглядят сверху, или обозначать объекты специальными знаками.

Условные знаки и легенда

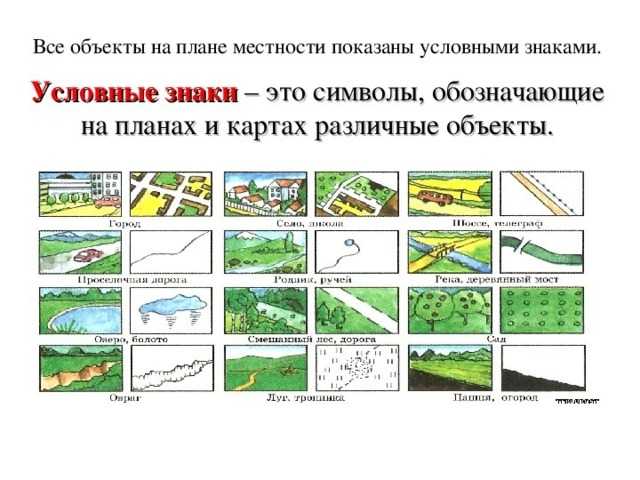

Условные знаки — это символы, обозначающие на планах и картах различные объекты. Древние картографы стремились передать с помощью знаков индивидуальные особенности объектов. Города изображали в виде стен и башен, леса — рисунками разных пород деревьев, а вместо названий городов наносили маленькие знамёна с изображением гербов или портретов правителей.

В настоящее время картографы используют очень разнообразные условные знаки. Они зависят от степени подробности, охвата территории и содержания картографического изображения. Знаки планов и карт крупного масштаба делают похожими на изображаемые объекты.

Значения условных знаков показаны в легенде. Легенда изображение всех условных зпаков, которые использованы на данном плане или карте, с объяснением их значений. Легенда помогает читать план и карту, то есть понимать их содержание. С помощью условных знаков и легенды можно представить и описать объекты местности, узнать их форму, размеры, некоторые свойства, определить географическое положение.

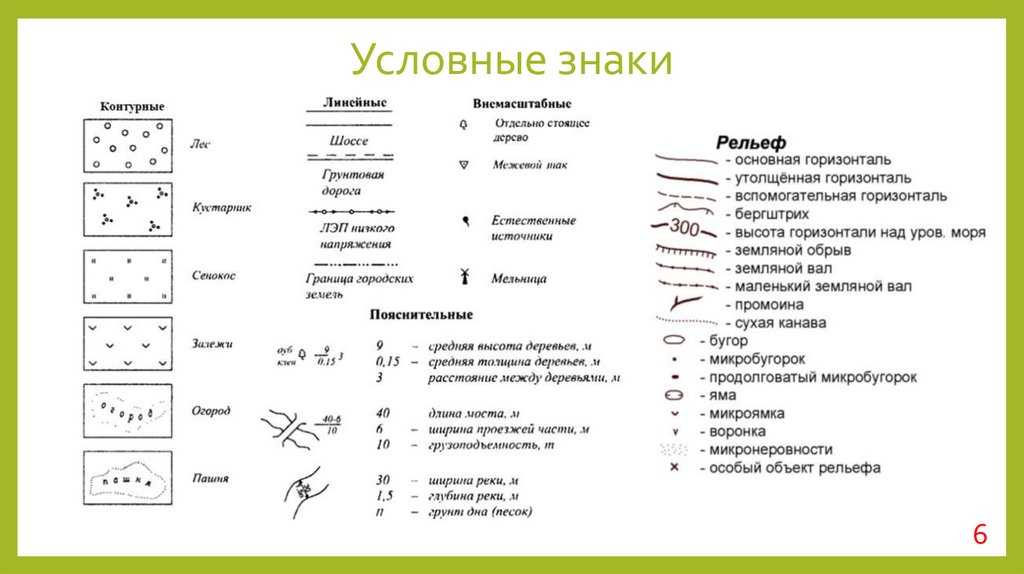

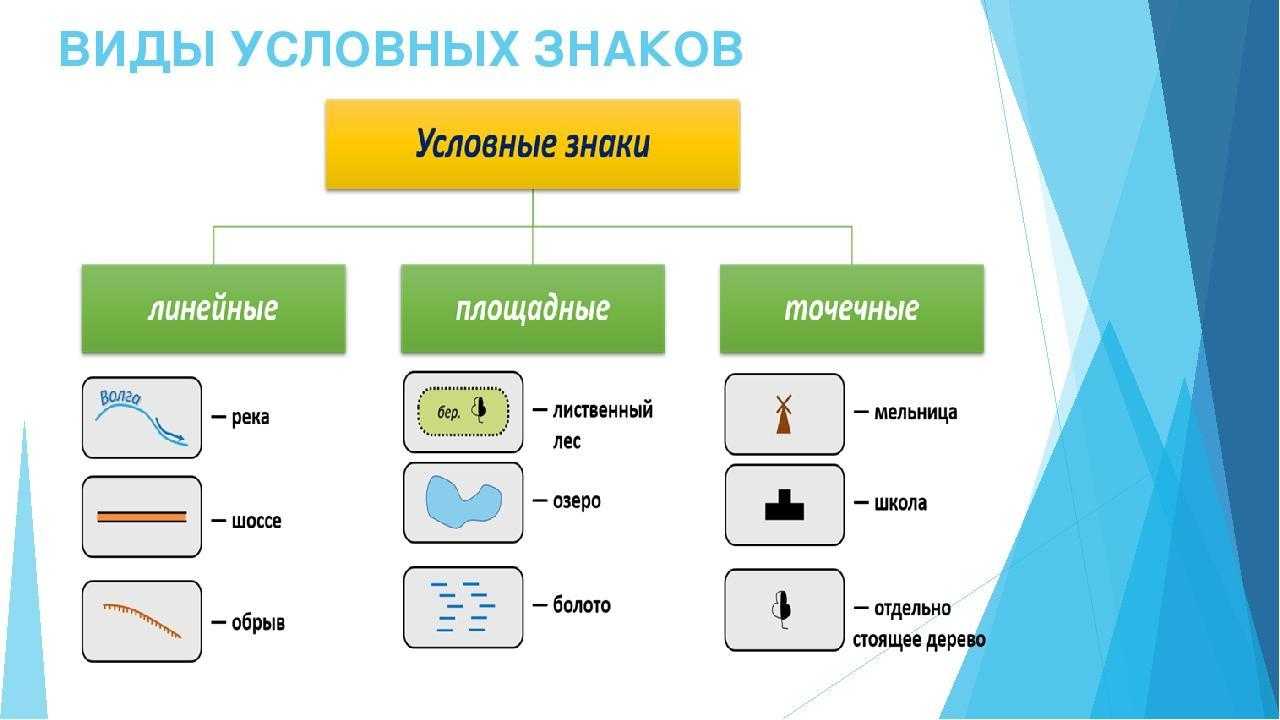

Виды условных знаков

Пo назначению и свойствам условные знаки планов и карт подразделяют на три вида: линейные, площадные и точечные.

Линейные знаки изображают дороги, трубопроводы, линии электропередачи, границы. Эти знаки, как правило, преувеличивают ширину объекта, но точно указывают его протяжённость.

Площадные (или масштабные) знаки служат для изображения объектов, размеры которых можно выразить в масштабе данной карты или плана.

Точечные (или внемасштабные) знаки это точки или особые значки-рисунки. Они отображают небольшие объекты (колодцы, водонапорные башни, отдельно стоящие деревья па планах, населённые пункты, месторождения полезных ископаемых на картах). Из-за маленького размера такие объекты выразить в масштабе невозможно, поэтому определить их размеры по картографическому изображению нельзя.

Многие объекты, которые на картах обозначены значками, на планах отображают площадными условными знаками. Это, например, города, вулканы, месторождения полезных ископаемых.

На планах и картах много собственных географических названий, пояснительных подписей и цифровых обозначений. Они дают дополнительную количественную (длина и ширина моста, глубина водоёма, высота холма) или качественную (температура, солёность вод) характеристику объектов.

Познание мира по картам

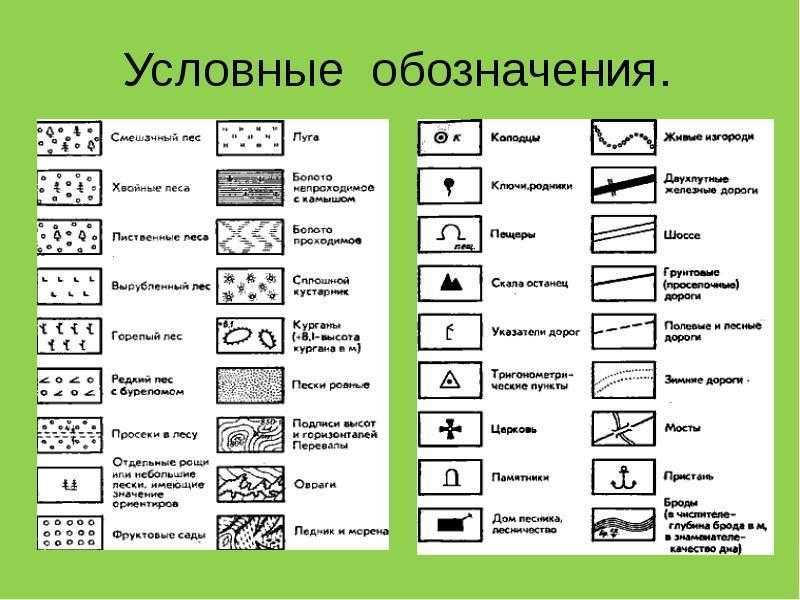

          Все объекты на топографических картах изображаются условными знаками, буквенно-цифровыми пояснениями и надписями.  В комплексе они создают на карте наглядную картину отображаемой территории.

          Всего на отечественных топографических картах применяется около 750 условных обозначений.

          Топографические условные знаки принято разделять на масштабные (или площадные), внемасштабные, линейные и пояснительные.

           Масштабные, или площадные условные знаки служат для изображения таких топографических объектов, которые занимают значительную площадь и размеры их в плане могут быть выражены в масштабе данной карты или плана.

Площадный условный знак состоит из знака границы объекта и заполняющих его знаков или условной окраски.

Контур объекта показывается точечным пунктиром (контур леса, луга, болота), сплошной линией (контур водоема, населенного пункта) или условным знаком соответствующей границы (канавы, изгороди).

Заполняющие знаки располагаются внутри контура в определенном порядке (произвольно, в шахматном порядке, горизонтальными и вертикальными рядами). Площадные условные знаки позволяют не только найти расположение объекта, но и оценить его линейные размеры, площадь и очертания.

           Внемасштабные условные знаки используются для передачи объектов, не выражающихся в масштабе карты. Эти знаки не позволяют судить о размерах изображаемых местных предметов.

Положению предмета на местности соответствует определенная точка знака.

Следует учесть, что одни и те же местные предметы на картах или планах крупных масштабов могут быть выражены площадными (масштабными) условными знаками, а на картах мелких масштабов – внемасштабными условными знаками.

 Положение главной точки внемасштабных условных знаков

Условные знаки	Название условных знаков	Место главной точки условного знака
1	2
		1. Пункт триангуляции 2. Водяная мельница	Геометрический центр фигуры
		1. Памятник 2. Отдельно лежащий камень	Середина основания знака
		1. Отдельно стоящее дерево 3. Деревянная ветряная мельница	Вершина прямого угла у основания знака
		1. Завод, фабрика с трубой 3. Часовня	Геометрический центр нижней фигуры

           Линейные условные знаки предназначены для изображения протяженных объектов на местности, например железные и автомобильные дороги, просеки, линии электропередач, ручьи, границы и другие.

Они занимают промежуточное положение между масштабными и внемасштабными условными знаками. Длина таких объектов выражается в масштабе карты, а ширина на карте – вне масштаба.

Обычно она получается больше ширины изображаемого объекта местности, а его положению соответствует продольная ось условного знака. Линейными топографическими условными знаками изображаются также горизонтали.

           Пояснительные условные знаки применяются в целях дополнительной характеристики показываемых на карте местных предметов.

Различные надписи и собственные названия объектов на картах также носят пояснительный характер; каждая из них выполняется установленным шрифтом и буквами определенного размера.

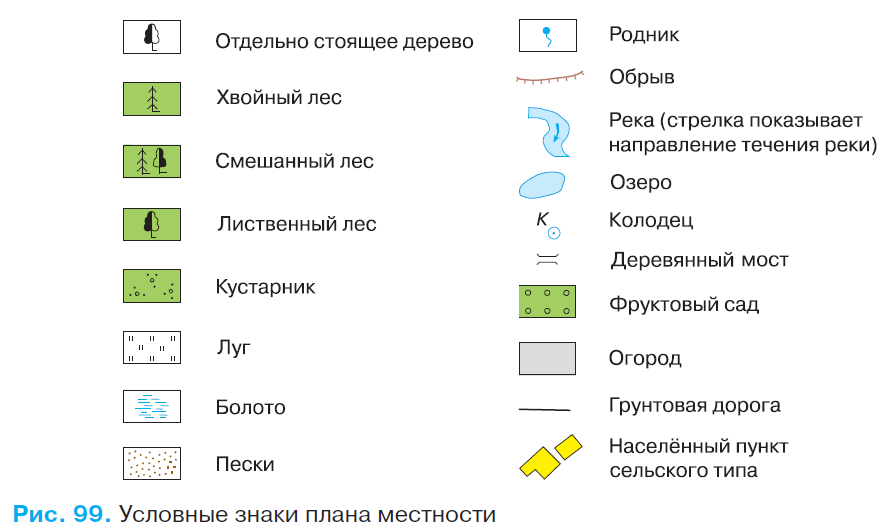

Что такое условные знаки на плане местности

Картографические условные знаки — это значки на карте, которые применяются для символьного обозначения предметов и явлений, указания качественных и количественных параметров. Не требуется особой достоверности расположения знака на местности. Каждый графический символ привязан к определенному типу объекта или явления. Как правило, такие знаки имеют международный характер и не отличаются по написанию в разных странах.

Специальные условные знаки используют для обозначения различных объектов на плане местности

На карте часто изображается легенда карты — это перечень использованных обозначений с пояснениями их значения. Она находится в любом свободном пространстве плана, часто располагается в углу.

Чертеж значка выполняется четкими линиями. Пояснительные подписи используются для указания дополнительных характеристик. Например, с их помощью обозначается преобладающий тип деревьев в лесу, материал покрытия транспортной дороги.

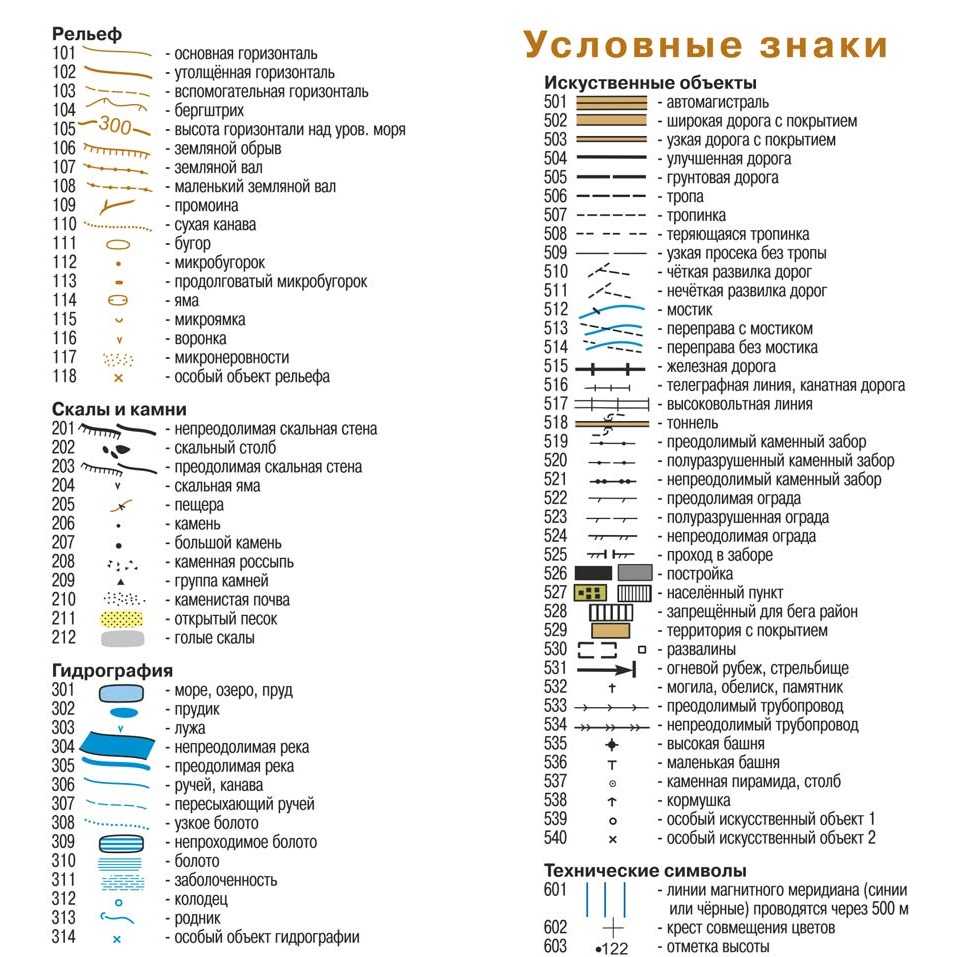

Особенности оформления топографических карт

Для топографических карт характерно цветовое и зарамочное оформление.

Цветом выделяют конкретные объекты:

• зеленым — кустарники, леса и другую зеленую массу;
• бирюзовым — водное пространство, ледники;
• оранжевым — рельеф, разнообразные разновидности почвогрунта;
• оранжевым — выделяют кварталы с плотной застройкой в населенных пунктах, где проживает более 50 тысяч человек;
• коричневым — пески, каменистые поверхности;
• черным — названия городов и другие обозначения.

На каждом листе топографической карты с внешней стороны рамки помещаются различные сведения, необходимые для работы

• номер и год издания карты под номенклатурой;
• данные о магнитном склонении, сближении меридианов и поправке направления под нижней стороной рамки слева;
• масштабы карты и его величина, высота сечения рельефа — посередине;
• шкала заложений для определения крутизны скатов — рядом с масштабом;
• данные о времени создания карты и использовании метода — справа;
• оцифровка вертикальных и горизонтальных линий километровой сетки и подписи географических координат — между внутренней и внешней линиями рамки;
• минутные и секундные деления по широте и долготе — по сторонам рамки;
• собственные названия населенных пунктов — внутри рамок;
• название ближайшего города, поселка или станции у выходов железных дорог и шоссе с указанием расстояния в километрах от рамки до этого пункта.

Знаки почвенно-растительного покрова

Часто при отображении на карте почвенно-растительного покрова применяется сочетание масштабных и внемасштабных условных знаков. Знаки, обозначающие леса, кустарники, сады, болота, луга, характер являются масштабными, а отдельные объекты, например, отдельно стоящие деревья – внемасштабными.

Пример 3

Заболоченный луг отображается на карте сочетание в замкнутом контуре условных знаков луга, кустов и болота.

Контуры участков местности, занятых лесом, кустарником или болотом, наносят пунктирной линией за исключением случаев, когда границей служит забор, дороги или другой линейный местный предмет.

Участки, покрытые лесом, указывают зеленым цветом с нанесение символа, указывающего на тип леса (хвойный, лиственный или смешанный). Бледно-зеленым цветом наносятся на карту участки с порослью леса или питомниками.

Пример 4

На рисунке, расположенном ниже, слева показан хвойный сосновый лес со средней высотой деревьев $25$ метров и шириной $0,3$ м, а также типичным расстоянием между стволами деревьев $6$ м. На рисунке справа – лиственный кленовый лес с высотой деревьев $12$ м и шириной ствола $0,2$ м, расстояние между которыми в среднем $3$ метра.

Болота показывают на карте горизонтальной штриховкой синего цвета. При этом тип штриховки показывает степень проходимости: прерывистая штриховка – проходимые, сплошная – трудно- и непроходимые.

Замечание 5

Проходимыми считаются болота глубиной менее $0,6$ м.

Вертикальная штриховка синего цвета на карте указывает на солончаки. Также как и для болот, сплошная штриховка указывает на непроходимые солончаки, прерывистая – на проходимые.

Как правильно читать условные знаки

Знание расшифровки условных знаков обеспечивает правильное и быстрое чтение планов и карт и понимание того, где и что находится. Потому, что в топографических картах разных масштабов применяются одинаковые или похожие друг на друга знаки, при чтении не возникает никаких трудностей. Часто, не зная обозначение топографических знаков, можно догадаться о них по определенному написанию.

На карте можно увидеть изображение стрелки, помогающей сориентироваться в направлении топосъемки по сторонам света. По умолчанию стрелка указывает на север. Также часто на планах можно заметить координатную сетку, с помощью которой можно графически определять координаты любой точки. При определении координат точки используется координатная сетка

Следовательно, предметы на планах и картах изображают, используя топографические знаки. Их написание однотипно и определяется конкретным ГОСТ и ГУГК. Такие знания могут помочь при ориентировании на местности и локальной географии.

Какие бывают условные знаки

Пояснительные условные знаки и подписи применяются для дополнительной характеристики объектов местности и показа их разновидностей. Они позволяют более полно изучить по карте характер местности.

Чтобы карту было проще читать, а также можно было быстро выделить наиболее важные объекты, допускается уменьшение или увеличение в небольших пределах размеров некоторых условных обозначений.

Существует конкретная система классификации условных знаков.

Площадные, или контурные

Применяются для отображения объектов, горизонтальные размеры которых могут выражаться масштабами карты: болота, леса, сады и так далее.

Оконтуренная площадь характеризуется заливкой определенного цвета, штриховкой, буквенными пояснениями или равномерным распределением значков внутри территории.

Площадные условные знаки

По контурным условным обозначениям можно узнать не только координаты объекта, но и его размеры и очертания. Периметр рисуется сплошными линиями. Причем черный цвет выбирают для обозначения границ сооружений, оград и дорог, синий — водных ресурсов, коричневый — рельефа, светло-розовый — дороги для перемещения в населенных пунктах.

Пунктирная линия применяется для определения границ сельскохозяйственных угодий, насыпей, тоннелей и просек.

Линейные

Это одна из разновидностей масштабных знаков используется для отображения объектов линейного характера, таких как дороги, реки и линии связи. Также уточняются определенные характеристики объектов. Линейное обозначение описывает расположение объекта на местности, преувеличивая его ширину, однако ось знака соотносится с положением оси объекта на местности.

Линейные условные знаки

Внемасштабные

К ним прибегают, когда используется такой масштаб карты или плана, при котором контурное обозначение кажется громоздким. В такой ситуации объект обозначается в виде точки или схематически упрощенной вариации внешнего вида объекта.

Внемасштабные условные знаки

Масштабные

Такие условные обозначения отображают объекты местности, которые возможно выразить в масштабе карты, то есть, с помощью географического плана можно узнать их размер.

Масштабные условные знаки для топографических карт

Пояснительные

В качестве дополнения к масштабным и внемасштабным обозначениям используют пояснительные знаки. Они указывают характеристики предметов и их особенности, к примеру, наименования, направление течения реки, лесные породы и так далее. Пояснительные условные знаки на карте

Водные объекты

Таблица водяных знаков занимает отдельное место в картографии. Изображение прибрежных частей морей, озёр, рек, каналов, колодцев и различных водоёмов называют гидрографией. Чем крупнее масштаб плана, тем подробнее изображают водные значки.

Водоёмы небольших размеров указывают лишь для засушливых районов или пустынь, а также в случае невозможности использования других ориентиров. Обязательно на картах отмечают реки, магистральные канавы и ручьи. На крупномасштабных картах реки шириной до пяти метров рисуют одной линией, а более широкие — двумя. Стрелка указывает направление течения. Название судоходных рек и каналов пишется прописными буквами, а несудоходных — строчными.

Для дамб и искусственных валов указывают высоты в метрах
. Возле бродов ставят дробь. В числителе цифрами обозначают глубину и длину в метрах, а в знаменателе — тип грунта и скорость течения. При обозначении мостов указывают материал, из которого они выполнены. Читать нужно «К» — как каменный, «ЖБ» — железобетонный, «М» — металлический, «Д» — деревянный. После пишут физическую длину моста, ширину проезжей части и высоту над водой. Все размеры указывают в метрах.

Пристани и якорные стоянки наносят не в масштабе. Первые подписывают сокращённо «прист.» строчными буквами с курсивом, а вторые обозначают пиктограммой с изображением якоря. В последнее время среди туристов стало модным плавать по рекам и с помощью GPS пытаться самостоятельно подписать расположение порогов. Но доверять таким обозначениям особо не стоит. Указывают их чёрточкой поперёк реки с подписью «пор».

Если необходимо обозначить водонапорную башню, то делают это с помощью рисунка с изображением капли и стоящей рядом надписи «вод.». Маяк изображают звёздочкой, а колодец — кружочком с указанием глубины. Озёра обозначают завершённым контуром, закрашенным в синий цвет. Над ним ставят цифру, указывающую высоту в метрах, а рядом в скобках подписывают сокращённо тип воды. Она может быть пресной (пр.), соленой (сол.), горько-солёной (г-сол.).

Таким образом, местные предметы на географических или геодезических планах и картах изображают условными топографическими знаками. Их обозначения определены в ГОСТ и ГУГК и являются однотипными. При этом даже не зная, какой знак что обозначает, интуитивно можно догадаться о его назначении по внешнему виду.

План
лекции:

1.
Понятие об условном знаке и его назначении

2.
Виды условных знаков

3.
Таблицы условных знаков

Условные знаки и легенда

Условные знаки — это символы, обозначающие на планах и картах различные объекты. Древние картографы стремились передать с помощью знаков индивидуальные особенности объектов. Города изображали в виде стен и башен, леса — рисунками разных пород деревьев, а вместо названий городов наносили маленькие знамёна с изображением гербов или портретов правителей.

В настоящее время картографы используют очень разнообразные условные знаки. Они зависят от степени подробности, охвата территории и содержания картографического изображения. Знаки планов и карт крупного масштаба делают похожими на изображаемые объекты. Дома, например, обозначают прямоугольниками, лес закрашивают зелёным цветом. По планам можно узнать, из какого материала сделан мост, из каких пород деревьев состоит лее и получить много других сведений.

Значения условных знаков показаны в легенде. Легенда изображение всех условных зпаков, которые использованы на данном плане или карте, с объяснением их значений. Легенда помогает читать план и карту, то есть понимать их содержание. С помощью условных знаков и легенды можно представить и описать объекты местности, узнать их форму, размеры, некоторые свойства, определить географическое положение.

Картографические способы изображения

Способ качественного фона. Применяется для изображения на карте качественных особенностей определенных объектов или явлений, имеющих сплошное распространение на земной поверхности или занимающих большие площади. Суть его заключается в том, что на карте выделяют однородные по определенному признаку (признакам) участки (например, природные зоны) и закрашивают (или штрихуют) их в подобранные для них цвета (штриховки).

Способ ареалов. Ареал – область распространения на земной поверхности какого-либо явления (например, территория, на которой обитает определенное животное, или территория, на которой выращивается та или иная сельскохозяйственная культура, и т. п.).

Способ изолиний. Изолинии (от греч. isos – равный) – линии на географических картах, проходящие по точкам с одинаковым значением какого-либо количественного показателя (температуры, количества осадков, глубины, высоты и т. д.), характеризующего изображаемое явление. Например, изотермы – линии, соединяющие места с одинаковой температурой; изобаты – линии, соединяющие места с одинаковой глубиной; горизонтали – линии, соединяющие точки земной поверхности с одинаковой абсолютной высотой, изогиета — линии, характеризующие количество осадков за определенный период времени, изобары — линии атмосферного давления. Суть способа изолиний заключается в том, что на карте пункты с одинаковыми величинами определенного показателя соединяют тонкими линиями, т. е. наносят изолинии.

Условные знаки – обозначения, применяемые на картах для изображения различных объектов и их качественных и количественных характеристик. С помощью условных знаков обозначают как реальные объекты (например, населенные пункты), так и абстрактные (например, плотность населения). Условные знаки предназначены для того, чтобы указать вид и некоторые характеристики изображенных на карте объектов (явлений) и определить их положение в пространстве.

Условные знаки бывают:

• внемасштабными (используются для того, чтобы изобразить объекты, которые не могут быть выражены в масштабе карты). Это рисунки или геометрические фигуры, Родники форма которых обычно напоминает изображаемый объект. Буквенные символы также относятся к внемасштабным условным знакам,
•  линейными (используются для изображения объектов линейного характера – рек, дорог, границ, трубопроводов и др.). В масштабе они передают только длину и форму объекта, ширина их преувеличена, поэтому ее измерить нельзя,
•  площадными, или контурными (используются для изображения географических объектов, занимающих некоторую площадь – озеро, массив леса и т. д.). Передают действительную величину объектов. Состоят из контура (леса, болота и т. п.) и его заполнения (цвет, штриховка).

Пояснительные условные знаки (например, стрелки, показывающие направление течения реки, фигурки лиственных и хвойных деревьев и др.), подписи, буквенные и цифровые обозначения также несут определенную информацию на карте.

На крупномасштабных картах чаще используются площадные и линейные условные знаки, на мелкомасштабных – внемасштабные.

Линии движения.

Линиями (стрелками) показывают направление движения каких-либо объектов – воздушных масс, ветров, океанических течений, рек и т. п. Определение направлений, измерение расстояний на плане и карте.

На плане север – юг показано стрелкой. Если на плане нет стрелки, то считается, что оно север – вверху, юг – внизу.

На карте направления определяются с помощью градусной сети. Направление север – юг соответствует направлению меридианов, запад – восток – параллелей.

Измерения азимутов по картам производят с помощью транспортира. Азимут – угол, образуемый в данной точке или на карте между направлением на север и какой-либо предмет и отсчитывающийся по часовой стрелке. Так, если предмет находится строго к северу от точки, в которой находится наблюдатель, то азимут на него составит 0°, к востоку – 90°, к югу – 180°, к западу – 270°. Азимуты могут иметь значения от 0° до 360°. Для того чтобы измерить азимут по карте, нужно через начальную точку определяемого направления провести линию, параллельную направлению север – юг. Затем также через точку провести линию, соединяющую точку и объект, на который требуется определить азимут. А затем с помощью транспортира измерить образовавшийся угол (азимут), учитывая, что азимут всегда отсчитывается по часовой стрелке.

Следующая тема: Градусная сеть. Географические координаты

Понятие топографической карты и как ее читать

Определение

Топографическая карта — географическая карта универсального назначения, на которой подробно изображена местность в многократно уменьшенных масштабах.

Топографическая карта содержит сведения о местности и различных объектах в ее пределах:

• опорные пункты геодезии и геологии;
• особенности рельефа;
• сведения гидрографии;
• виды растительности;
• типы почв и грунтов;
• хозяйственные и культурные объекты;
• дороги и коммуникации;
• границы территорий.

Топография — наука о создании топографических карт — занимается изучением и составлением изображений географических объектов на основе съемочных материалов с земли, воздуха или космоса. Топография контролирует вопросы содержания географических планов, описания правил их составления, внесения дополнительных изменений с течением времени. При составлении карт используются различные виды съемок:

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут

• наземная с использованием геодезических аппаратов;
• аэро-, фотосъемка;
• спутниковая.

Современные методы обработки полученных снимков позволяют сделать топографические карты максимально точными, приближенными к реальности. Для этого используют графическую обработку, компьютерные программы. Основное правило составления карт — следование четкому образцу с подробными инструкциями относительно стиля оформления и масштабирования.

Полнота содержания и точность топографических карт помогают в решении технических задач. Области применения универсальных изображений местности:

• строительство: проектирование и строительство дорожного полотна и хозяйственных объектов для проведения геодезических и геологических работ;
• сельское хозяйство: оптимальное распределение по территории соответствующих видов посадок и уход за ними;
• военное ведомство: проведение стратегических учений в армейских подразделениях;
• чрезвычайное ведомство: ориентирование и составление плана действий во время поисково-спасательных операций.

В соответствии с областями применения специалисты выделяют типы карт.

1. Обзорные. Представляют собой изображения больших территорий вплоть до земных полушарий, мира. Удобны для изучения географии, в качестве базы для изучения и сравнения нескольких областей, как научно-справочный материал. Подходят в тех случаях, когда высокая точность не является приоритетной.
2. Военно-стратегические. Составлением карт на основе часто засекреченных материалов занимается военная топография.
3. Землеустроительные. Создаются на основе инженерных исследований с использованием специфических данных, полученных в результате проведения геодезических или геологических работ.
