Условное обозначение колодца на плане местности

Колодец на плане местности: символы и их значение

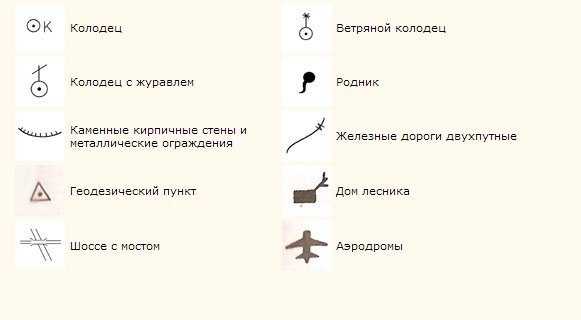

Наиболее распространенный символ, обозначающий колодец, – это круг с перекрещивающимися диагональными линиями внутри. Этот символ применяется как в планах городов, так и на топографических картах.

Символ колодца является важным средством обозначения и позволяет быстро распознавать области с наличием водоносных слоев. Обычно колодцы указываются вместе с другими объектами инфраструктуры, такими как дороги, здания и т.д.

Колодцы имеют большое значение в регулировании и управлении водными ресурсами. Они не только обеспечивают воду для питья и бытовых нужд, но также использовались в прошлом для орошения полей и восполнения запасов воды в период засухи. Символы колодцев на плане местности — это важная информация для планирования городского пространства и устойчивого использования водных ресурсов.

При интерпретации символов колодцев на плане местности важно учитывать окружающую среду и контекст. Например, в пустынных районах колодцы могут быть единственными источниками воды в нескольких километрах радиусе и иметь большое значение для жизненно важных потребностей людей и животных

Колодцы на плане местности также могут быть обозначены дополнительными символами или маркерами, указывающими на их состояние или специфичные характеристики, такие как глубина воды, тип насоса и т.д. Эта информация может быть полезна для инженеров и специалистов, занимающихся водоснабжением.

Важно помнить, что колодцы – это часто деликатные объекты инфраструктуры, поэтому при работе вблизи колодцев необходимо соблюдать меры безопасности и соблюдать законы и правила использования водных ресурсов

Дополнительные знаки и пояснения

С помощью топографической съемки все нюансы местности отображаются на бумаге: от природных пещер вплоть до вполне рукотворных бензоколонок, поэтому для полноты картины графические элементы сочетаются с буквенными. Расшифровка топосъемки считается объективной только в том случае, когда учтены все элементы «знаки плюс буквы».Некоторые элементы, такие, например, как обозначение колодцев на топосъемке, могут быть представлены в нескольких вариантах.

Буквенные обозначения на топосъемке нередко придают схематическим изображениям новый смысл, так, например, обычный прямоугольник будет обозначать просто немасштабные жилые строения – только в комплекте с буквенными пояснениями карта имеет смысл. Так, обозначение на топосъемке тп внутри этого прямоугольника будет означать, что строение является трансформаторной подстанцией.

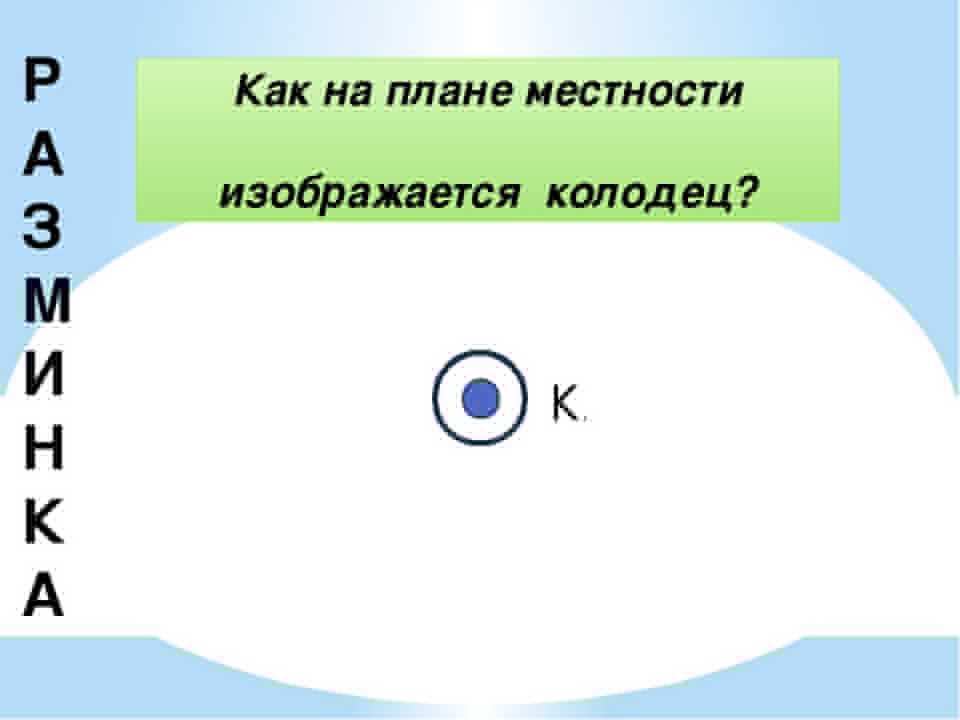

Как обозначается колодец на плане местности

Для привития навыков в ориентировании на местности и проведения съемки, все объекты должны обозначаться общепринятыми знаками.

Это поможет избежать разночтения карт и путаницы во время туристических походов.

Смысл обучения движению по азимуту состоит в привитии ребенку умения самостоятельного хождения по маршруту в незнакомой местности и определения своего местоположения по имеющимся ориентирам.

Фасад участка огражден металлическим забором высотой более 1 метра с воротами и калиткой. Фасад левого (или правого, если смотреть со стороны улицы на участок) точно такой же. Фасад правого участка огражден деревянным забором на каменном, бетонном или кирпичном фундаменте.

Полная версия сайта

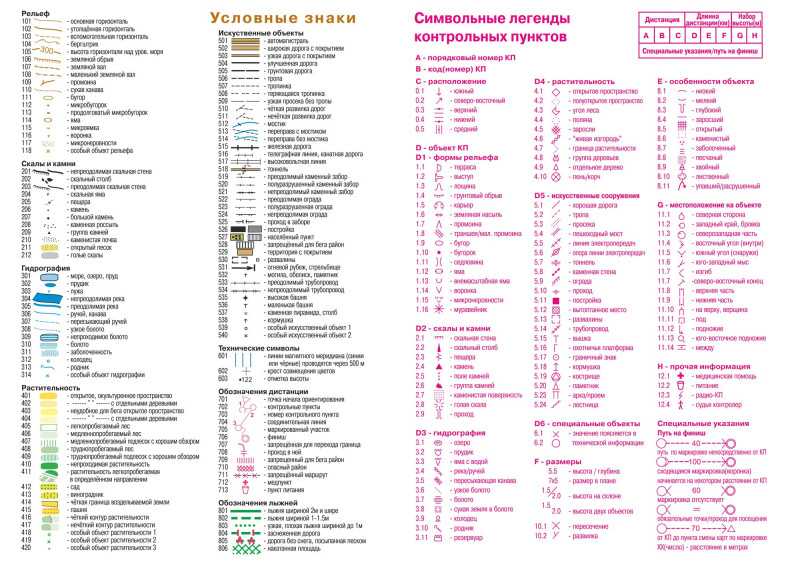

Правильное чтение карты обеспечивается хорошим знанием условных знаков.

Условные знаки топографических карт всех масштабов по своему начертанию в подавляющем большинстве одинаковы, а поэтому знание условных знаков карт масштабов 1:25000, 1:50000 и 1:100000 делает возможным чтение топографических карт более мелких масштабов.

Условные знаки карт масштабов 1:200000, 1:500000 и 1:1000000, отличающиеся от условных знаков топографических карт более крупных масштабов, приведены в отдельных таблицах справочника (стр. 43-55).

Условные обозначения топографической съемки

Различные обозначения на топографической съемке местности помогают «читать» местность и на основе данных создавать новые проекты.

От обычных географических карт топографическая съемка отличается универсальностью: здесь указаны не только объективные особенности рельефа (топографические карты), состав растительности (природные карты), объекты промышленности, производства, инженерные коммуникации и расположение населенных пунктов и их частей: условные обозначения топографической съемки микрорайона имеют частичное сходство с генпланом города.

Рекомендуем прочесть:  Как колодец обозначается на карте

На картах и планах изображение объектов местности (ситуации) представлено в картографических условных знаках. Картографические условные знаки – система символических графических обозначений, применяемая для изображения на картах различных объектов и явлений, их качественных и количественных характеристик. Условные знаки иногда также называют «легенда карты».

Условные знаки на карте

Условные обозначения карте или плане являются своего рода их азбукой, по которой их можно прочесть, узнать характер местности, наличие определенных объектов, оценить ландшафт.

Как правило, условные знаки на карте передают общие черты с существующими в реальности географическими объектами.

Умение расшифровывать картографические обозначения незаменимо при совершении туристических походов, особенно в далекую и незнакомую местность.

Рассмотрим аэрофотоснимок (рис.2) и топографический план (рис.3) одной и той же местности (русло Москвы-реки в районе Воробьёвых гор). Какое изображение нам даёт более полную информацию о географических объектах? Каким видом изображения удобнее пользоваться, чтобы совершить прогулку по Москве?

Условные обозначения плана местности

Топографические обозначения, как вы видите, многообразны. Они помогают нам получить информацию об объектах, представленных на карте. Обозначения городов, сел, рек и лесов и др. значительно отличаются друг от друга. Неудивительно, ведь это совершенно разные объекты.

Условные обозначения на топографических картах

На предприятиях, имеющих шахты и ведущих добычу ископаемых, принято обозначать объекты, размещённые на поверхности. Отображение подземных путей проводится по согласованию с заказчиком с указанием на рабочие и нерабочие ответвления. Для карьеров обязательно числовое обозначение их глубины.

Значение условного знака для колодцев

Условный знак для колодцев может варьироваться в зависимости от картографического приложения, однако он обычно изображается в виде круглой иконки с горизонтальной чертой в середине. Черта символизирует сам колодец, а круглый контур – его края.

Важно отметить, что такой условный знак является только общим представлением колодцев на карте. Реальный колодец может иметь разные размеры, глубину и конструкцию

Поэтому перед использованием воды из такого колодца необходимо убедиться в ее безопасности и соответствии стандартам качества.

Знание значения условного знака для колодцев необходимо для понимания топографической карты и правильного использования информации, содержащейся на ней. Такая информация может быть полезной для путешественников, туристов, сельскохозяйственных работников и других людей, заинтересованных в изучении местности или использовании ресурсов естественной среды.

Условный знак для колодцев	Описание
○─	Круглая иконка с горизонтальной чертой в середине, символизирующая колодец.

Информация о колодцах на топографических картах

Условный знак для обозначения колодцев на топографических картах имеет вид круглой фигуры с дополнительными символами внутри. Обычно он отмечает места, где находятся источники подземных вод, которые могут использоваться в различных целях, например, для питьевых или технических нужд.

Каждый колодец на топографической карте имеет свой уникальный номер, который указывается в легенде. Это упрощает поиск нужной информации для пользователя.

Примечание: На топографических картах могут быть отмечены не только действующие, но и закрытые колодцы

Поэтому всегда стоит обращать внимание на дополнительные сведения, если такие имеются

Дополнительные знаки и пояснения

С помощью топографической съемки все нюансы местности отображаются на бумаге: от природных пещер вплоть до вполне рукотворных бензоколонок, поэтому для полноты картины графические элементы сочетаются с буквенными. Расшифровка топосъемки считается объективной только в том случае, когда учтены все элементы «знаки плюс буквы».Некоторые элементы, такие, например, как обозначение колодцев на топосъемке, могут быть представлены в нескольких вариантах.

Буквенные обозначения на топосъемке нередко придают схематическим изображениям новый смысл, так, например, обычный прямоугольник будет обозначать просто немасштабные жилые строения – только в комплекте с буквенными пояснениями карта имеет смысл. Так, обозначение на топосъемке тп внутри этого прямоугольника будет означать, что строение является трансформаторной подстанцией.

Точечные символы

Точечные символы используются для обозначения колодцев на плане местности. Они представляют собой текстовые или графические элементы, которые отмечают местоположение колодца и содержат дополнительную информацию о нем.

Основными точечными символами для обозначения колодцев являются:

1. Круг — символизирует местоположение колодца. Он представляет собой закрашенный круг определенного размера и цвета.

2. Квадрат — используется для обозначения колодцев с дополнительной информацией. Внутри квадрата могут быть написаны дополнительные данные, такие как глубина, диаметр и другие характеристики колодца.

3. Звезда — символ применяется для обозначения особо значимых или исторически важных колодцев. Он помогает выделить такие объекты на плане местности и указывает, что колодец имеет особое значение или интерес для людей.

В зависимости от специфики местности и требований картирования, могут использоваться и другие символы для обозначения колодцев. Например, стрелка может указывать направление потока воды или отмечать важную особенность колодца.

Важно помнить, что условное обозначение колодцев на плане местности может варьироваться в разных источниках информации. Перед использованием плана необходимо уточнять значения и смысл символов, указанных в легенде или пояснениях картируемого объекта

Назначение планов и условных обозначений

Для составления плана местности используются те же значки, что и для топографических карт. Планы изготавливаются для небольшого участка территории в крупном масштабе. Они используются коммунальными и аварийными службами, туристическими группами, работниками сельскохозяйственного комплекса. Назначение планов заключается в возможности ориентирования и изучения участков местности для проведения работ. Они являются пособием для обучения детей передвижению по азимуту и азам основы топографической съемки.

Для привития навыков в ориентировании на местности и проведения съемки, все объекты должны обозначаться общепринятыми знаками. Это поможет избежать разночтения карт и путаницы во время туристических походов. Смысл обучения движению по азимуту состоит в привитии ребенку умения самостоятельного хождения по маршруту в незнакомой местности и определения своего местоположения по имеющимся ориентирам.

Возвышающийся колодезный журавль будет хорошей точкой, относительно которой можно определить свое место. Существуют и другие высокие ориентиры, например трубы завода, отдельно стоящее дерево, геодезические знаки и др. Получив навыки чтения карты или плана и сравнив обозначения ориентиров с объектами на местности, ребенок без особых трудностей сможет прочитать топографические карты и планы незнакомой местности.

Лексическое значение слова — это его содержание. Оно может быть однозначным и многозначным. В данном случае слово колодец — многозначное, и может использоваться как в прямом, так и в переносном смысле. Колодцы способны быть источниками питьевой воды и вместе с тем обозначать строительные сооружения, предназначенные для осмотра и управления исполнительными механизмами подземных коммуникаций (электрических, водопроводных, канализационных и т. д.). В переносном смысле — это двор, образованный близко стоящими стенами многоэтажных домов. Вход в них осуществляется с улицы через подворотни.

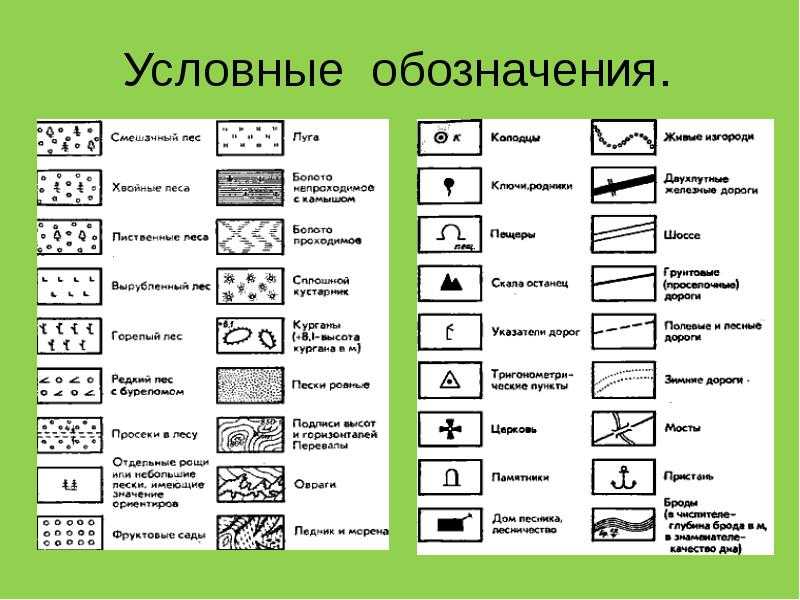

Условные знаки
бывают контурные, линейные и внемасштабные.

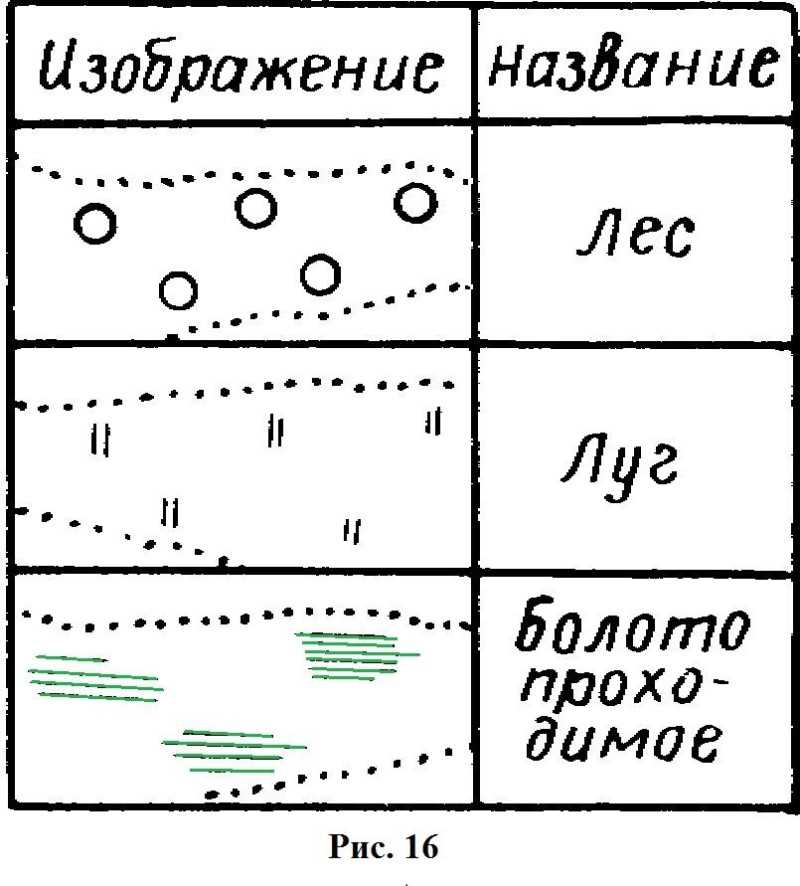

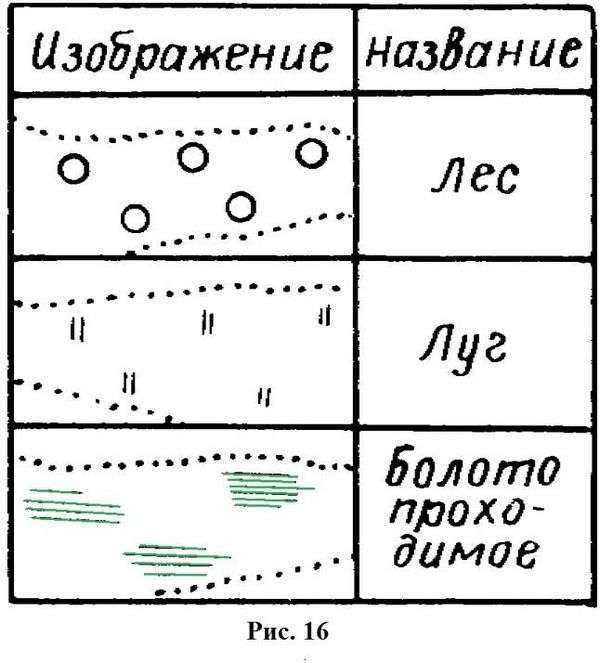

• Контурными
  (площадными) знаками
  показаны, например, озера;
• Линейными знаками —
  реки, дороги, каналы.
• Внемасштабными знаками
  на планах отмечают, например, колодцы, родники, а на географических картах — населенные пункты, вулканы, водопады.

Рис. 1. Примеры внемасштабных, линейных и площадных условных знаков

Рис. Основные условные знаки

Рис. Условные знаки местности

Изолинии

Есть отдельная категория условных знаков — изолинии,
т. е. линии, соединяющие точки с одинаковыми значениями изображаемых явлений (рис.2). Линии равного атмосферного давления называются изобарами
, линии равной температуры воздуха — изотермами
, линии равных высот земной поверхности — изогипсами
ил и горизонталями.

Рис. 2. Примеры изолиний

Способы картографирования

Для изображения географических явлений на картах применяют различные способы .
Способом ареалов
показывают районы распространения природных или социальных явлений, например животных, растений, некоторых полезных ископаемых. Знаки движения
используют для показа морских течений, ветров, транспортных потоков. Качественным фоном
показывают, например, государства на политической карте, а количественным фоном —
подразделение территории по какому-либо количественному показателю (рис. 3).

Рис. 3. Картографические способы: а — способ ареалов; б — знаки движения; в — способ качественного фона; г — количественный фон — точечные знаки

Для показа средней величины явления на какой-либо территории наиболее целесообразно использовать принцип равных интервалов. Один из путей получения интервала — деление разности между самым большим и самым маленьким показателем на пять. Например, если самый большой показатель — 100, самый маленький — 25, разность между ними — 75, ее 1/5 -15, то интервалы будут: 25-40, 40-55, 55-70, 70-85 и 85-100. При показе этих интервалов на карте более светлый фон или редкая штриховка изображают меньшую интенсивность явления, более темные тона и густая штриховка — большую. Такой способ картографического изображения называется картограммой
(рис. 4).

Рис. 4. Примеры картограммы и картодиаграммы

К способу картодиаграммы
прибегают, чтобы показать суммарную величину явления на какой-либо территории, например производство электроэнергии, численность учащихся школ, запасы пресной воды, степень распаханности земли и т. д. Картосхемой
называют упрошенную карту, не имеющую градусной сети.

Значение условного обозначения «круговой символ»

Круговой символ используется для обозначения не только колодцев, но и других водоисточников, таких как коллекторы и скважины

Важно отметить, что круговой символ указывает на общее местоположение и наличие водоисточника, но не дает подробной информации о его характеристиках

Часто круговой символ сопровождается дополнительными символами, которые могут указывать на тип водоисточника, его глубину, дебет или качество воды. Эти дополнительные символы добавляются для более точного описания колодца или другого водоисточника.

При использовании кругового символа на плане местности важно учитывать контекст и объяснять его значение в легенде карты или плана. Также рекомендуется дополнять круговой символ другими графическими или текстовыми элементами, чтобы передать дополнительную информацию о водоисточнике

Реки и водные ресурсы

Скорость и направление течения реки (0,6 м/с)
Характеристика рек и каналов: 30 — Ширина (м), 0,8 — Глубина (м), К — Тип грунта (К — каменистый, П — песок, Т — твердый, В — вязкий)
Отметка урезов воды, высота берега над уровнем моря (393м)
Броды: 0,3 — глубина, 10 — длина, К — каменистый грунт, 1,0 — скорость (м/сек)
Болото проходимое
Болото непроходимое
Характеристика мостов: Д — материал постройки (Д — деревянный, К — каменный, ЖБ — железобетонный), 43 — длина моста, 4 — ширина проезжей части (м), 10 — грузоподъемность в тоннах

Лесная просека и ширина в метрах (2м)
Полевые и лесные дороги
Зимник, действующая автодорога только в зимнее время года, в холодный период. Может проходить по болотам.
Грунтовая дорога, 6 — ширина проезжей части в метрах
Гать — дорога с деревянным покрытием, настил из бревен, 3 — ширина проезжей части
Гать
Ж/Д полотно
Газопровод
Линии электропередач (ЛЭП)
Разобранная железная дорога
Однопутная железная дорога, узкоколейка. Также ж/д мост
Шоссе: 6 —ширина покрытой части, 8 — ширина всей дороги от канавы до канавы в метрах; Щ — материал покрытия (Б — булыжник, Г — гравий, К — камень колотый, Шл — шлак, Щ — щебень)

Обозначение канализационных колодцев на местности – что показывают цифры, буквы и цвет?

Во время строительства канализационных колодцев работники коммунальных служб пытаются оставить определенную информацию о них на стенах или с помощью специальных табличек.

Надписи можно увидеть почти на каждом доме. Они стали такими обычными, что их никто не замечает.  Обозначение канализационных колодцев на местности имеет несколько вариантов.

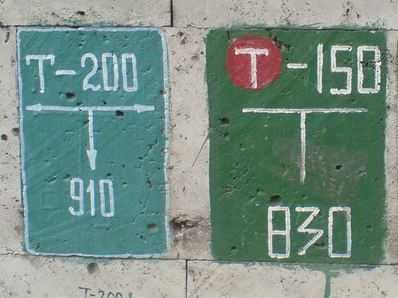

Пример обозначения на фасаде здания

Обозначения канализационных колодцев производиться на стенах или специальных табличках. Маркировка делается для того, чтобы коммунальные службы смогли беспрепятственно отыскать люк при любых погодных условиях.

Маркировка безопасности

Обозначение канализационных колодцев на табличках имеет свои особенности. Цвет указателя сигнализирует о типах опасности емкости.

Самыми безопасными считаются синие и белые фоны надписей. Они показывают, что канализация и водопровод находятся совсем рядом.

Красные таблички обозначают опасные устройства. Кроме того, пожарные гидранты указываются также на красных пластинах. По стандартам цифры на светлых табличках должны наноситься черным цветом. Оттенок букв значения не имеет. Верхние цифры показывают расстояние от стены по оси назад. Нижние цифры обозначают расстояние смещения люка от главной оси.

Расшифровку смотрите ниже

Если расшифровать картинку выше, то можно понять, что от стены необходимо отойти на 5,5 метров и тут же повернуть направо на 0,5 метра. Расстояние до люка обозначается цифрами возле буквы «Т».

На стенах можно встретить таблички зеленого цвета. Они обозначают газопроводные люки или «кОверы». Цифры на указатели указываются в сантиметрах.

Рассмотрим буквенные обозначения канализационных колодцев

Виды канализационных колодцев на табличках имеют определенные сокращения:

1. линейный колодец – «КЛ»;
2. смотровой – «С»;
3. накопительный – «КН»;
4. дождеприемный колодец – «Д»;
5. поворотный колодец – «КП»;
6. контрольный – «К»;
7. типовой перепадной – «ТПК»;
8. шахта – «Ш»;
9. буровая скважина – «БС»;
10. кабельный смотровой колодец – «КСК».

Кроме того, на табличках и люках существуют буквенные обозначения, которые описывают вид канализации. Буква «В» означает водопровод, «К» указывает на канализацию, а «Д» обозначает люк от дождевой канализации.

Примеры других маркировок

Обозначение канализационных колодцев на местности является очень полезной и необходимой мерой. Она позволяет при любом случае быстро найти канализационный люк.

К сожалению, таблички часто закрашивают владельцы домов, что препятствует качественной работе коммунальных служб. Не делайте этого.

Хорошего вам дня.

Ошибки, которые необходимо избегать

Ошибки в интерпретации условных знаков:

Одна из основных ошибок, которые необходимо избегать при использовании условных знаков колодцев на топографических планах, — это неправильная интерпретация значений этих знаков. Некоторые знаки могут быть очень похожи на другие, но иметь совершенно разное значение. Например, знаки для колодцев с питьевой и технической водой могут выглядеть похоже, но иметь различное назначение

Поэтому важно внимательно изучать и запоминать значения знаков, чтобы не допустить ошибок в работе

Рекомендация: перед началом работы с топографическими планами, рекомендуется изучить справочник или руководство, где подробно описаны условные знаки колодцев и их значения.

Ошибки при использовании знаков на плане:

Еще одна распространенная ошибка при работе с условными знаками колодцев на топографических планах — это неправильное размещение знаков на плане. Некоторые знаки должны быть размещены в строго определенных местах, чтобы обеспечить правильное представление о расположении колодцев на местности. Если знаки размещены неправильно или с ошибками, это может привести к неверной интерпретации плана и ошибкам в дальнейшей работе.

Рекомендация: при работе с планом необходимо быть внимательным и точным при размещении условных знаков. Если возникают сомнения, лучше обратиться к справочным материалам или специалисту, чтобы избежать возможных ошибок.

Ошибки при заполнении документации:

Еще одна ошибка, которую нужно избегать, — это неправильное заполнение документации по использованию условных знаков колодцев. Если документация заполнена неправильно или с ошибками, это может вызвать путаницу и привести к ошибкам в последующей работе.

Рекомендация: перед заполнением документации следует внимательно прочитать инструкцию и следовать указанным правилам. Если возникают сомнения или вопросы, лучше проконсультироваться со специалистом или руководителем проекта.

Колодцы для подключения канализации

В топографических планах условными знаками колодцев обозначаются различные элементы инженерных сетей, в том числе и колодцы для подключения канализации.

Данный вид колодцев представляет собой место, где осуществляется подключение канализационных труб или канализационного стояка к общей канализационной системе. Колодцы для подключения канализации обычно находятся на участке дома или здания, где расположены санитарные узлы, такие как ванные комнаты и туалеты.

На топографических планах колодцы для подключения канализации отмечаются условными знаками, которые позволяют определить местоположение, размеры и другие характеристики этого элемента инженерной сети. Обычно условный знак для колодца подключения канализации изображается в виде круга или круга с крестом внутри.

Использование условных знаков колодцев для подключения канализации на топографических планах помогает инженерам и архитекторам легче планировать и проектировать систему канализации на участке. Кроме того, это помогает строителям более точно выполнять работы при подключении канализации к общей системе.

Таким образом, колодцы для подключения канализации являются важным элементом инженерных сетей и играют важную роль при строительстве и планировании системы канализации.

Проектные работы

Общая схема устройства канализации представляет собой сборку трубопроводов, с одной стороны подключенных к сантехнике, а с другой — к очистным сооружениям. Однако, для монтажа конкретного участка комплекса водоотведения, требуется составление подробного и точного чертежа. При расчете проекта приходится обеспечивать требования СНиП, а также санитарные нормы размещения элементов. Основные требования к проекту водоотведения:

• достаточная пропускная способность с некоторым запасом на случай экстремального сброса стоков;
• правильно рассчитанная конфигурация, выдержанный уклон труб;
• трассировка должны быть максимально прямой, без резких поворотов;
• по ходу движения стоков трубы меньшего диаметра должны соединяться с трубами большего размера, а не наоборот;
• трасса должна быть оснащена нормативным количеством смотровых колодцев или ревизионных элементов.

Схема системы канализации составляется с учетом ее размеров, назначения и специфики использования. В задачу составителя входит грамотная трассировка, исключающая резкие изменения направления линии. Кроме этого, надо предусмотреть технологически правильное расположение труб, соответствующее положение выпускных элементов сантехники. В процессе создания проекта часто используется аксонометрическая схема канализации жилого дома. Она дает представление о пространственном положении элементов и трубопроводов. Для сложных конструкций, обладающих многослойной структурой, такой вариант чертежа гораздо удобнее и нагляднее.

Проектирование ливневой канализации: требования, этапы и основные расчеты

Ливневая канализация – одна из важных систем, обеспечивающих оптимальную эксплуатацию зданий, городских, частных и общественных объектов. Если дождевую и талую воду вовремя не устранять, это приводит к заболачиванию земли и дальнейшему разрушению бетонных конструкций. При строительстве системы нужно пользоваться рекомендациями СНиП для ливневых систем водоотведения. В противном случае все старания от выполненной работы сводятся к нулю.

Актуальные требования при сооружении дождевой канализации

Начальный этап монтажа ливневки – схема с учетом всех элементов

В ходе проектных работ и строительства ливневки важно руководствоваться официальными требованиями и правилами

Канализацию устраивают таким образом, чтобы исключить попадание в неё бытовых фекальных загрязненных химикатами и органикой вод. Также запрещено соединять ливневку с коллектором промышленных предприятий. Это касается городских магистралей. Если же в поверхностный коллектор каким-то образом попадают производственные, фекально-бытовые стоки, их не сбрасывают в ближайший водоем или овраг, а отправляют по устроенному трубопроводу на локальную очистную станцию.
При строительстве ливневки обязательно соблюдают уклон в сторону центрального коллектора (если речь идет о городских сетях) или по направлению к септику, дренирующему колодцу, ближайшему водоему (если речь идет о частном участке).
Желательно монтировать систему так, чтобы дождевая, талая вода транспортировались к приемнику или точке сброса самотеком. Если этого сделать ввиду рельефа на каком-то участке невозможно, устанавливают специальные внутренние насосы в камерах (кессонах). Такой участок коммуникации называется напорным.
Если есть договор, заключенный с муниципальными службами, дождевые стоки поступают в общественный коллектор без предварительной очистки.
При монтаже ливневки на частных участках можно делать открытую систему водоотведения. То же касается и рекреационных зон

В зоне города с плотными застройками нужно монтировать подземную ливневую канализацию.
При устройстве ливневки вдоль дороги важно использовать трубы или лотки с нужным классом нагрузки. Как правило, это В, С

Они выдерживают от 12,5 до 25 тонн.
Нужно соблюдать уровень углубления наружных лотков. Они должны располагаться ниже плоскости площадки, с которой отводится вода. В противном случае желоба не будут выполнять своей первостепенной функции – наполнение и отведение дождевой воды с участка. В СНиП на этот счет имеется информация о том, что заглублять трубы закрытого дождевого водоотвода нужно согласно имеющемуся опыту эксплуатации подземных коммуникаций в конкретном регионе.

В ходе строительства дождевого водоотвода обязательно обустраивают охранную зону. Она подразумевает под собой запрет на такие строительные мероприятия в пределах 5 метров от каждого края лотков:

• возведение любых объектов;
• организация свалок мусора;
• оборудование автостоянок;
• устройство зон отдыха, игровых площадок и др.

На расстоянии 3 метров от каждой из сторон желоба можно высаживать растения.

Подступы и подъезды к смотровым колодцам системы должны быть открыты в любое время суток.

Особенности и этапы проектирования

• Пропускная способность лотков/труб. Для монтажа ливневки в условиях частного сектора в основном используют лотки и желоба сечением 100 мм. В целом же его ширина рассчитывается исходя из площади территории, с которой будет отводиться дождевая вода. Если речь идет только о кровле, для показателя 70 м2 нужны желоба шириной 90 см; для площади от 70 до 140 м2 берут лотки шириной 130 мм. При этом учитывают уровень водопоглощения каждого материала – тротуарной плитки, грунта, асфальта и пр. Эти данные берут из таблицы коэффициентов (кровля – 1.0; асфальтобетон – 0,95; цементобетон – 0,85; щебень с битумом – 0,6; щебень – 0,4). Более подробные показатели водопоглощения дождевых вод можно найти в СНиП. Если подобрать неправильное сечение желобов, они будут перенаполнены.
• Тип грунта на участке: песчаный, супесчаный, глинистый и т.д. От этого зависит, насколько дождевая вода будет впитываться в почву.
• Площадь незаасфальтированной части участка. Как правило, её не учитывают при подсчетах пропускной способности трубы/желоба. Исключение составляют болотистые наделы.
• Уровень залегания грунтовых вод. Если участок болотистый, параллельно с ливневкой имеет смысл монтировать дренажную систему закрытого типа. Оба канала следует выводить в один приемник, овраг, ближайший водоем.

Топографическое обозначение колодца на картах местности — знаки

Обозначение колодца на плане местности и на топографических картах имеет большое значение, особенно в пустынных и полупустынных районах.

Как и другие гидрографические объекты, они обозначаются синим цветом в виде кружков с рядом стоящей буквой К или подписью «арт.к.» (артезианский колодец). Все обозначения на картах и планах называют условными картографическими знаками.

Для того чтобы их было удобно читать и легко запомнить, многие знаки имеют визуальное сходство (вид сбоку или сверху) с обозначаемым объектом.

Классификация условных знаков

• масштабные или контурные;
• внемасштабные;
• пояснительные.

Для того чтобы изображаемые знаки выглядели более наглядно, все однотипные элементы наносятся одной краской, т. е. любой гидрографический элемент обозначается синим цветом.

Однотипные объекты на картах с разным масштабом обозначаются одинаково и отличаются только размерами. Чем крупнее масштаб карты, тем больше объектов может быть на ней нанесено и информации указано. Мелкие сооружения, имеющие второстепенное значение, как правило, на них не наносятся, тем самым повышается наглядность изображения.

Наряду с повысотными отметками они являются хорошими ориентирами. В пустынной местности главный источник обозначается более крупным значком, а рядом с ним наносятся пояснительные надписи. Слева от условного обозначения шрифтом черного цвета указывается отметка уровня земли, а справа — глубина источника в метрах и наполняемость в л/час.

Кроме того, на местности, отстояние подземного трубопровода от зданий и других объектов отмечается на специальных указателях. Этот знак наносится на электроопоры, столбы заборов и т. д. с указанием направления и расстояния до трубы от конкретного ориентира.

Назначение планов и условных обозначений

Для привития навыков в ориентировании на местности и проведения съемки, все объекты должны обозначаться общепринятыми знаками. Это поможет избежать разночтения карт и путаницы во время туристических походов. Смысл обучения движению по азимуту состоит в привитии ребенку умения самостоятельного хождения по маршруту в незнакомой местности и определения своего местоположения по имеющимся ориентирам.

Возвышающийся колодезный журавль будет хорошей точкой, относительно которой можно определить свое место.

Существуют и другие высокие ориентиры, например трубы завода, отдельно стоящее дерево, геодезические знаки и др.

Получив навыки чтения карты или плана и сравнив обозначения ориентиров с объектами на местности, ребенок без особых трудностей сможет прочитать топографические карты и планы незнакомой местности.

Лексическое значение слова — это его содержание. Оно может быть однозначным и многозначным. В данном случае слово колодец — многозначное, и может использоваться как в прямом, так и в переносном смысле.

Колодцы способны быть источниками питьевой воды и вместе с тем обозначать строительные сооружения, предназначенные для осмотра и управления исполнительными механизмами подземных коммуникаций (электрических, водопроводных, канализационных и т. д.).

В переносном смысле — это двор, образованный близко стоящими стенами многоэтажных домов. Вход в них осуществляется с улицы через подворотни.

Применение условного знака для колодцев на местности

На топографических картах используются различные условные знаки, которые позволяют обозначить различные объекты на местности. Один из таких знаков предназначен для обозначения колодцев.

Колодцы – это искусственные сооружения, предназначенные для извлечения подземных водных ресурсов. Они имеют большое значение, особенно в сельской местности, где источники пресной воды часто являются основным источником питьевой и бытовой воды.

На топографических картах колодцы обозначаются специальным условным знаком – круглым символом с вертикальной чертой в центре. Этот знак помогает ориентироваться на местности и указывает на наличие источника воды.

Важно отметить, что условный знак для колодцев не всегда обозначает именно колодцы. Иногда под этот знак могут попадать другие объекты, связанные с водными ресурсами, например, артезианские скважины или колодцы с питьевой водой

При работе с топографическими картами необходимо учитывать, что наличие условного знака для колодцев не всегда гарантирует наличие воды. Вода может быть временно или полностью исчерпана, или колодец может быть загроможден или закрыт. Поэтому перед использованием источника воды необходимо провести дополнительную проверку.

В заключение, условный знак для колодцев на топографических картах является важным инструментом для ориентирования на местности и указывает на наличие источников воды. Однако, его наличие не всегда гарантирует доступ к питьевой или бытовой воде, поэтому перед использованием необходимо провести проверку источника.
