Единая система геодезических координат 1942 года

Что такое единая система геодезических координат 1942 года?

EGC-1942 использует географические координаты (широту и долготу) для определения местоположения объектов на Земле. Это позволяет установить точные географические координаты и использовать их для навигации, картографии, геодезии и других геодезических приложений. Она основана на эллипсоиде Красовского и использует географическую систему измерения.

EGC-1942 имеет ряд особенностей, которые делают ее ценной для различных приложений. Одно из главных преимуществ этой системы координат — ее широкое использование и широкая распространенность. Она была использована во многих странах в течение долгого времени и стала стандартом для геодезических измерений во многих регионах мира.

Еще одна особенность EGC-1942 заключается в том, что она обеспечивает высокую точность и надежность измерений. Она была разработана с учетом множества факторов, включая гравитационные аномалии, скорость вращения Земли и другие геодезические параметры. Это обеспечивает ее способность предоставлять точные и стабильные координаты, которые могут быть использованы для научных, инженерных и других точных измерений.

EGC-1942 также имеет свои ограничения и недостатки. Во-первых, она является устаревшей системой и сейчас не рекомендуется для новых проектов. Современные глобальные системы координат, такие как WGS 84, стали стандартными и предоставляют более точные и актуальные данные. Кроме того, EGC-1942 может быть непригодной для приложений, требующих очень высокой точности, таких как навигация и позиционирование в реальном времени.

В целом, единая система геодезических координат 1942 года является важным историческим достижением в области геодезии и геоинформатики. Она играла значительную роль в различных приложениях, связанных с географическими измерениями на протяжении многих лет и считается предшественником современных глобальных систем координат.

Настройка MapInfo Pro

В MapInfo Pro параметры систем координат задаются в файле MapInfow.prj. Файл проекций MapInfow.prj, находится в той же папке, где установлена MapInfo Pro, а начиная с 17 версии в подпапке с языком программы (ru – для русского). Следует отметить, что чаще всего, программа MapInfo Pro установлена в папке «Program Files», что требует прав Администратора для редактирования этого файла. Для редактирования этого файла можно использовать любой текстовый редактор, например, Блокнот.

Каждая строка файла MapInfow.prj определяет координатную систему или категорию.

Координатная система задаётся строкой:

«Название КС», Тип_проекции, Датум, , … параметры проекции

Название КС: название, которое будет появляться в списке проекций.

Тип_проекции: номер, определяющий уравнения, которыми задаются координатная система.

Датум: номер, определяющий параметры датума.

Чтобы создать координатную систему с собственным датумом, следует вместо номера датума использовать номер 9999, после которого должны быть перечислены значения в следующем порядке:

9999, Номер_Эллипсоида, ΔX, ΔY, ΔZ, ω_x, ω_y, ω_z, m, Нулевой_Меридиан

Например, для проекции Долгота/Широта СК-95:

«Долгота/Широта (СК-95)», 1, 9999, 3, 24.47, -130.89, -81.56, 0, 0, -0.13, -0.22, 0

Цифра «1» после названия системы координат означает, что используется проекция Долгота/Широта.

Для проекции Гаусса-Крюгера в СК-42:

«ГК Зона 7 (СК-42)», 8, 9999, 3, 23.57, -140.95, -79.8, 0, -0.35, -0.79, -0.22, 0, 7, 39, 0, 1, 7500000, 0

Цифра «8» после названия системы координат означает, что используется поперечная проекция Меркатора (Гаусса-Крюгера), значения  — «7, 39, 0, 1, 7500000, 0» являются  параметрами проекции Гаусса-Крюгера для 7 зоны. Значения для других зон можно взять из файла MapInfow.prj для «— Гаусса-Крюгера (Пулково 1942) —«

Категории проекций используются для группировки систем координат. Чтобы задать свою категорию проекций требуется указать в отдельной строке:

— Название категории —

Координатные системы, определённые после этой строки будут помещены в эту категорию.

Подробнее о задании собственных систем координат можно узнать в руководстве пользователя (MapInfoProUserGuide.pdf), включённом в поставку MapInfo Pro.

Особенности

• Ориентация. ЕГС 1942 использует систему координат северной ориентации, где ось X направлена на север, ось Y на восток, а ось Z — вверх.

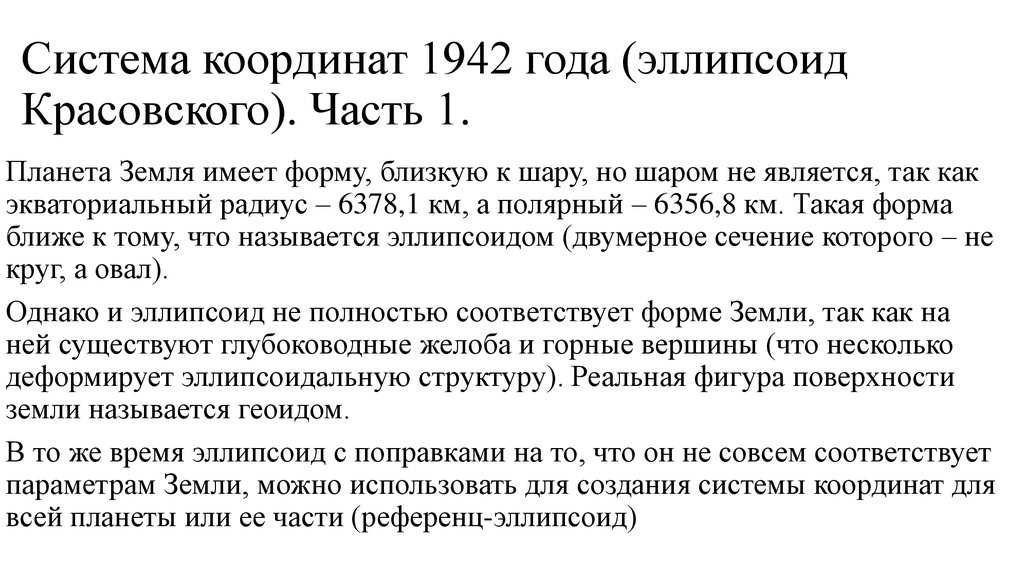

• Координатная основа. В основе ЕГС 1942 лежит эллипсоид Красовского, который является основным эталоном и определяет размер и форму Земли.
• Геодезическая сеть. Система координат ЕГС 1942 основана на геодезической сети, состоящей из точек, связанных точными измерениями и геодезическими характеристиками. Это позволяет точно определять географическое положение объектов на поверхности Земли.
• Применение. ЕГС 1942 широко используется в геодезии, картировании, навигации, аэрофотосъемке и других смежных областях. Система играет важную роль в определении координат объектов, их высоты над уровнем моря и решении различных задач геолокации.

Какие бывают системы отсчета высот?

Высоты в геодезии могут быть представлены в виде геодезических, ортометрических и нормальных и высот. Высоты также могут быть представлены в условной системе высот.

Основные системы отсчета высот:

1. Геодезическая высота – высота точки над поверхностью земного эллипсоида, отсчитываемая по нормали;
2. Ортометрическая высота – высота точки над поверхностью геоида, отсчитываемая по отвесной линии;
3. Нормальная высота – высота точки над поверхностью квазигеоида, отсчитывается по нормали. Нормальной высотой является величина, численно равная отношению геопотенциальной величины в данной точке к среднему значению нормальной силы тяжести Земли по отрезку, отложенному от поверхности земного эллипсоида

На территории Российской Федерации применяется Балтийская система высот 1977 года, которая является реализацией системы нормальных высот.

Отсчет высот в Балтийской системе высот 1977 года ведется от нуля Кронштадтского футштока, укрепленного в устое моста через обводной канал в г. Кронштадте.

Почему мы предоставляем поправки в международной системе координат?

Поскольку ГНСС работают в реализациях земной геоцентрической системы координат, таких как WGS-84 и ПЗ-90.11, то первоначально все спутниковые определения с использованием ГНСС выполняются в этих системах координат.

В ГНСС аппаратуре и программном обеспечении все результаты (координаты, скорости, ускорения) вначале приводятся в WGS-84, которые можно представить в любой другой системе координат путем математических преобразований.

Координаты в пространственных земных системах WGS-84, ПЗ-90.11 или ГСК-2011 с точностью 1 метр практически совпадают, поэтому для спутниковых определений с такой точностью не имеет значения в какой из реализаций системы координат они представлены.

Для спутниковых определений с высокой точностью мы предоставляем дифференциальные поправки, которые применяются к измеряемым величинам в процессе спутниковых определений. Дифференциальные поправки позволяют определить пространственные координаты относительно спутниковых базовых станций с заданными координатами.

Поскольку в нашей сети координаты всех станций определены в международной системе координат WGS-84, координаты определяемых вами точек также первоначально представлены в WGS-84. Но, как уже было сказано выше, они могут быть преобразованы в любую систему координат по известным параметрам преобразования.

Особенности и принципы работы единой системы геодезических координат

Единая система геодезических координат 1942 года (ЕГС-42) представляла собой глобальную геодезическую систему, которая использовалась в СССР и других странах Восточной Европы. Она была разработана для обеспечения точности и однозначности определения местоположения точек на Земле.

Одной из особенностей ЕГС-42 была использование трех основных эллипсоидов: Красовского, Крайова и Гельмерта. Каждый эллипсоид имел свои параметры и использовался в зависимости от географической области.

Принцип работы системы основывался на определении координат точек с помощью геодезических измерений. Для этого использовалась система определения геодезических длин дуг меридиана и параллели, а также спутниковая геодезия.

ЕГС-42 также включала сеть триангуляционных и трилатерационных пунктов, которые использовались для определения координат других точек. Был разработан единый алгоритм и методика работы с этими пунктами, что позволяло обеспечивать высокую точность измерений и вычислений.

Значение ЕГС-42 состояло не только в том, что она обеспечивала точность и надежность геодезических измерений, но и в том, что она была привязана к другим системам координат, таким как глобальные системы навигации и картографии. Это позволяло использовать данные, полученные в ЕГС-42, в различных областях науки и техники.

Однако, со временем ЕГС-42 устарела и была заменена более современными системами координат. Но в то же время, ее принципы и особенности оказались значимыми для разработки последующих геодезических систем, и в некоторых случаях до сих пор используются как историческая и эталонная система.

Точность

Точность системы гарантирует, что координаты точек, определенные в единственной системе, будут соответствовать действительным географическим координатам с высокой точностью. Это необходимо для корректного использования системы в различных областях науки и практики.

Высокая точность системы позволяет использовать ее в геодезии, картографии, навигации, строительстве, землемерии и других областях, где требуются точные географические данные. Это обеспечивает возможность проведения достоверных измерений и расчетов, которые затем используются при проектировании объектов или при выполнении работ на местности.

СК, используемые на практике

Практическими реализациями пространственной геоцентрической земной системы координат являются системы координат WGS-84, ПЗ-90.11 и ГСК-2011.

Система координат WGS-84

WGS-84 (World Geodetic System (Всемирная геодезическая система координат)) – это система геодезических параметров Земли 1984 года, используемая в GPS, в число которых входит система геоцентрических координат).

Система координат ПЗ-90.11

ПЗ-90.11 (общеземная геоцентрическая система координат «Параметры Земли 1990 года») — это государственная система координат, используемая в ГЛОНАСС.

ПЗ-90.11 была установлена постановлением Правительства РФ от 24 ноября 2016 года №1240 для использования в целях геодезического обеспечения орбитальных полетов, решения навигационных задач и выполнения геодезических и картографических работ в интересах обороны Российской Федерации.

Система координат ГСК-2011

ГСК-2011 (геодезическая система координат 2011 года) – это государственная система координат, установленная постановлением Правительства РФ от 24 ноября 2016 года №1240 для использования при осуществлении геодезических и картографических работ на территории Российской Федерации.

Система координат МСК

МСК – это местная система координат субъекта Российской Федерации, установленная для целей обеспечения проведения геодезических и картографических работ при осуществлении градостроительной и кадастровой деятельности, землеустройства, недропользования и иной деятельности.

Каждый субъект имеет свою МСК с номером данного субъекта, например, местная система координат Московской области именуется МСК-50.

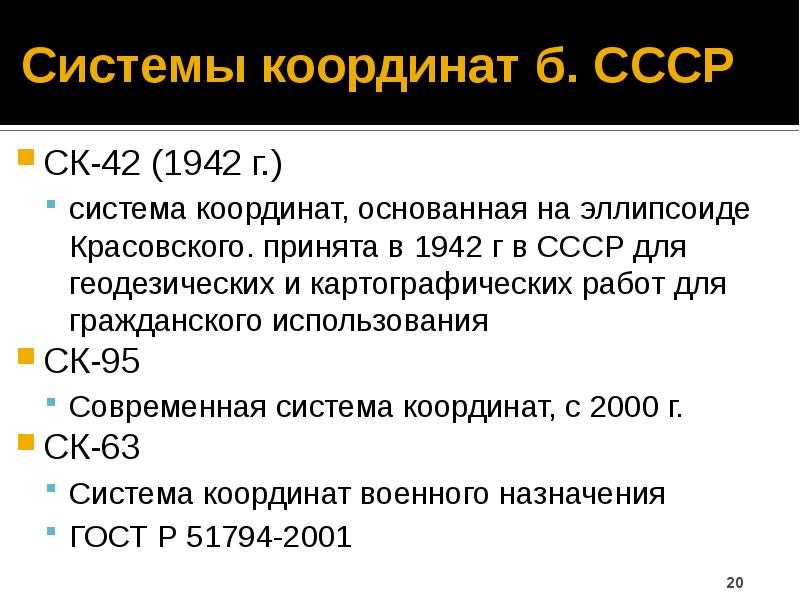

Архивные системы координат

Существуют архивные системы координат, которые в настоящее время не используются (не действуют).

Среди них можно выделить:

• СК-42 – система координат 1942 года, введенная постановлением Совета Министров СССР от 7 апреля 1946 года №760 в качестве единой государственной системы координат при выполнении геодезических и картографических работ.
• СК-63 – система координат 1963 года, предназначенная для создания топографических и специальных карт гражданского применения, а также для решения народнохозяйственных задач на территории Советского Союза. Отменена Постановлением ЦК КПСС и СМ СССР от 25 марта 1987.
• СК-95 – система координат 1995 года, установленная постановлением Правительства Российской Федерации от 28 июля 2000 года №568 в качестве единой государственной системы координат при выполнении геодезических и картографических работ.

Две системы координат признаны основными

Постановление вступает в силу с 1 января 2017 года. Новый документ устанавливает две основные системы координат, в которых применяются фундаментальные геодезические постоянные, а также параметры общего земного эллипсоида. Данные величины содержатся в Приложении к Постановлению Правительства РФ. Это геоцентрическая гравитационная постоянная Земли (с учетом атмосферы), угловая скорость вращения Земли и т.д.

При осуществлении геодезических и картографических работ устанавливается геодезическая система координат 2011 года (ГСК-2011), в целях геодезического обеспечения орбитальных полетов, решения навигационных задач и выполнения геодезических и картографических работ в интересах обороны – общеземная геоцентрическая система координат «Параметры Земли 1990 года» (ПЗ-90.11).

Вместе с тем, новое Постановление Правительства допускает сохранение многообразия систем координат, применяемых на территории Российской Федерации. До 1 января 2021 года допускается применение системы геодезических координат 1995 года (СК-95) и единой системы геодезических координат 1942 года (СК-42). Они могут использоваться при выполнении геодезических и картографических работ в отношении материалов (документов), созданных с их использованием. Применение «иных государственных систем координат, установленных до дня вступления в силу настоящего постановления», допускается даже при выполнении геодезических и картографических работ в интересах обороны, организуемых Федеральной службой государственной регистрации, кадастра и картографии (Росреестр).

Кроме того, Постановлением предусмотрена возможность использования для нужд обороны в общем-то гражданской системы координат ГСК-2011. Одновременно Министерству обороны РФ предписывается доводить до федеральных органов исполнительной власти по их запросам сведения, необходимые для использования системы координат ПЗ-90.11.

Система геодезических координат

Координаты используются в различных сферах человеческой деятельности, таких как навигация, картография, геология, строительство, аэрокосмическая отрасль и других. Система геодезических координат позволяет определить точное местоположение объекта на Земле и использовать его данные в различных приложениях.

В связи с развитием технологий и улучшением точности измерений, появилось несколько систем геодезических координат. Одной из них является Единая система геодезических координат 1942 года (ЕГС-42). Эта система была разработана для использования на территории Советского Союза и странах Восточной Европы. Основными параметрами ЕГС-42 являются эллипсоид Красовского и подобласть локальной геодезической задачи.

Особенностью системы ЕГС-42 является то, что она была разработана без учета вращения Земли и динамических явлений. Это означает, что координаты в этой системе могут отличаться от координат, полученных с использованием более современных систем. Однако ЕГС-42 все еще широко используется в некоторых отраслях, таких как геология и строительство, где требуется сохранить совместимость с ранее сделанными измерениями и картами.

Особенности

Единая система геодезических координат 1942 года (EGC 1942) была разработана для использования в СССР и ее супутниках. Она имела следующие особенности:

1. Фиксированная ось вращения Земли: EGC 1942 использовала ось вращения Земли, которая была зафиксирована в определенном положении. Это позволяло более точно определить географическое положение объектов на Земле.

2. Геодезические параметры: EGC 1942 определяла геодезические параметры, такие как эллипсоид и параметры преобразования координат.

3. Локальные сетки: В EGC 1942 использовались локальные сетки координат для каждого из субъектов СССР. Это позволяло более точно определять местоположение объектов внутри каждого субъекта и облегчало навигацию.

4. Ограниченная географическая область: EGC 1942 охватывала только территорию СССР и не распространялась на другие страны.

6. Историческая ценность: EGC 1942 имеет историческую ценность, так как она использовалась в течение долгого времени в СССР и оставила отпечаток во многих геодезических и картографических данных.

EGC 1942 имеет свои особенности и ограничения, но до сих пор используется в некоторых старых данных. Понимание его особенностей поможет сделать более точные преобразования координат и обеспечить совместимость с более современными системами.

Развитию быть

Министерству обороны РФ поставлена задача обеспечить эксплуатацию и, самое главное, создание новых пунктов космической геодезической сети.

В целях уточнения государственных систем координат, государственной системы высот и государственной гравиметрической системы Росреестру совместно с Минобороны предписывается в срок до 1 января 2021 года и далее не реже одного раза в 10 лет обеспечить подготовку технических отчетов об определении фундаментальных геодезических постоянных, параметров фигуры и гравитационного поля Земли.

При их подготовке необходимо обеспечивать соответствие ориентации координатных осей и угловой скорости государственных систем координат рекомендациям Международной службы вращения Земли и Международного бюро времени.

Кроме того, военному министерству и Росреестру поставлена задача размещать в информационно-телекоммуникационной сети Интернет параметры переходов между своими системами и международными системами координат.

Смена системы координат без перепроецирования в MapInfo Pro

Часто пользователи MapInfo Pro создают таблицы на территорию России, используя проекцию Гаусса-Крюгера (Пулково 1942). Однако, датум (номер 1001), используемый в данной системе координат, входящий в стандартную поставку MapInfo, предназначен для использования на территории Германии. В связи с этим, при передаче данных в другие ГИС или при переходе в другую координатную систему (например, ГСК-2011) происходит искажение координат объектов.

В этом случаем требуется сменить систему координат таблицы, при этом не трансформируя координаты.

Для того, чтобы изменить систему координат без перепроецирования необходимо сделать следующее:

1. экспортировать таблицу в mif/mid;
2. сменить строку системы координат в mif-файле используя любой текстовый редактор, например, Блокнот;
3. импортировать mif/mid в tab-файл.

Материал для статьи предоставлен Варущенко С.С. (ИПНГ РАН) и Макаровым С.Б. (МИИГАиК)

Вопросы и предложения по статье: support@mapinfo.ru

История создания

Единая система геодезических координат 1942 года, также известная как ЕГС 1942, была разработана в СССР в середине 20 века. ЕГС 1942 была создана как универсальная система координат, которая могла быть использована в различных областях, включая геодезию, картографию и навигацию.

Создание ЕГС 1942 было необходимо для стандартизации геодезических данных и обмена информацией между различными организациями и областями. Разработка системы была осуществлена на основе глобальной геодезической сети, которая была создана с помощью определения точек на поверхности Земли и измерения расстояний и углов между ними.

ЕГС 1942 была введена в эксплуатацию в 1942 году и являлась стандартной системой координат в СССР и в других странах Восточного блока до конца 20 века. Со временем, с развитием технологий и появлением новых методов измерений, ЕГС 1942 была заменена более современной системой координат.

Однако, ЕГС 1942 все еще используется в некоторых странах, особенно в бывших СССР, для определения географических координат, создания карт и навигационных систем. В настоящее время, ЕГС 1942 соответствует стандартным геодезическим системам WGS-84 и PZ-90, которые широко принимаются на международном уровне.

Параметры систем координат проекции Долгота/Широта

Ниже приводятся строки, которые можно использовать в файле MapInfow.prj:

— Долгота / Широта (ГОСТ 32453-2017) —

«Долгота/Широта (ПЗ-90)», 1, 9999, 57, -1.43, 0.05, 0.2, 0, 0, -0.13, -0.22, 0

«Долгота/Широта (ПЗ-90.02)», 1, 9999, 57, -0.36, 0.08, 0.18, 0, 0, 0, 0, 0

«Долгота/Широта (ПЗ-90.11)», 1, 9999, 57, 0.013, -0.106, -0.022, 0.0023, -0.00354, 0.00421, 0.008, 0

«Долгота/Широта (СК-42)», 1, 9999, 3, 23.57, -140.95, -79.8, 0, -0.35, -0.79, -0.22, 0

«Долгота/Широта (СК-95)», 1, 9999, 3, 24.47, -130.89, -81.56, 0, 0, -0.13, -0.22, 0

«Долгота/Широта (ГСК-2011)», 1, 9999, 56, 0.013, -0.092, -0.03, 0.001738, -0.003559, 0.004263, 0.0074, 0

Формирование новой геодезической системы

Единая система геодезических координат 1942 года была разработана с целью создания универсальной системы координат, которая позволила бы единообразно описывать точки на поверхности Земли. Процесс формирования новой геодезической системы включал в себя несколько этапов.

Первым этапом была комплексная геодезическая съемка, основанная на использовании новых методов и инструментов. Съемка проводилась в разных географических точках и включала в себя измерения углов и расстояний.

Далее полученные данные обрабатывались в специальных вычислительных центрах. С помощью математических методов и компьютерных программ проводилась обработка измерений и расчет координат точек с высокой точностью.

Следующим этапом было проведение детальной вертикальной съемки, с целью определения гравитационного поля Земли и установления нормального эллипсоида. Это позволило определить высоту точек относительно опорной поверхности.

Наконец, были разработаны математические модели и формулы для преобразования координат из старых систем в новую единую систему геодезических координат.

Формирование новой геодезической системы было необходимо для унификации и повышения точности геодезических измерений. Это позволило значительно упростить работу геодезистов и навигационных систем, а также стало основой для развития новых технологий и приложений в области геодезии и картографии.

Главные особенности системы

Единая система геодезических координат 1942 года, также известная как система Красовского, была разработана в СССР и использовалась с 1942 по 1992 годы. Она имеет ряд особенностей, которые делают ее уникальной и полезной для различных геодезических и картографических задач.

1. Геометрическая точность: Система Красовского основана на геометрической модели Земли, которая принимает форму эллипсоида с определенными параметрами. Это позволяет достичь высокой точности измерений и расчетов геодезических координат.

2. Обширная сеть контрольных пунктов: В системе Красовского была создана обширная сеть контрольных пунктов, которые являются эталонными точками для измерений и определения координат. Это обеспечивает возможность сравнивать и связывать данные из разных источников и областей.

3. Универсальность применения: Система Красовского широко использовалась в различных отраслях, таких как геодезия, картография, строительство, авиация и даже космическая навигация. Благодаря своей точности и универсальности, она была незаменимым инструментом для решения геодезических задач.

4. Связь с другими системами: Система Красовского была тесно связана с другими геодезическими системами, такими как WGS-84 и PZ-90. Это позволяло осуществлять преобразование координат между разными системами и использовать их данные в совместных проектах и исследованиях.

5. Историческая ценность: Единая система геодезических координат 1942 года имеет большую историческую ценность как наследие советской науки и техники. Она олицетворяет высокий уровень развития геодезии и картографии в СССР и значительно влияла на развитие геодезии в ряде других стран.

В целом, система Красовского представляет собой важный этап в развитии геодезии и картографии, оставляя значительное наследие для последующих поколений специалистов.

Почему я не получаю фиксированного решения?

Такая ситуация может возникнуть по нескольким причинам: Например, плохая связь. Полная шкала сигнала сотового оператора не означает хороший и стабильный интернет. Посмотрите на ровере, в свойствах подключения к RTK параметр «Возраст поправок». Он должен быть равен 1 сек. Это означает, что вы получаете поправку каждую секунду. Если возраст поправок более 2 сек — это говорит о плохой связи и задержках в передачи данных. При плохой связи ровер будет фиксироваться и тут же терять решение.

Другая причина — это помехи, которые заглушают часть частот, на которых передаются сигналы GPS/ГЛОНАСС. Если вы находитесь в чистом поле, но фиксированного решения нет, то возможно, помехи создаются линиями электропередач, подземными кабелями или работающей военной техникой, расположенной от вас в нескольких км. Например база или ваш ровер может принимать сигнал с 2 из 8 спутников GPS или ГЛОНАСС. В такой ситуации фиксированного решения тоже не будет.

Применение

Единая система геодезических координат 1942 года (ЕГС-42) широко применялась в СССР и других странах в течение долгого времени. Она использовалась для определения географических координат точек на местности, а также для картирования, геодезических измерений, навигации и планирования работ.

Одно из наиболее важных применений ЕГС-42 было его использование в строительстве. Благодаря единой системе координат можно точно определить расположение зданий и сооружений на земле. Это позволяет строителям быть уверенными в правильности планирования и развертывания проектов.

ЕГС-42 также использовалась для геодезических измерений и картографии. Геодезисты могли определить географические координаты различных точек на местности, а затем использовать эти данные для создания карт и планов. Это позволяло лучше понять организацию территорий и проводить детальные анализы.

Благодаря одной системе координат, ЕГС-42 использовалась для навигации. Она позволяла летчикам, морякам и другим путешественникам определить свое местоположение относительно точек на карте

Это было особенно важно во время морских и аэронавигационных путешествий

В целом, ЕГС-42 предоставляла способ точного определения координат точек на местности и использовалась в различных областях. Однако, со временем, ЕГС-42 была заменена более современными системами координат, такими как WGS-84. Тем не менее, она оставила свой след в геодезии и стала историческим пунктом отсчета для развития современных систем координат.

Гост р 51794-2008 глобальные навигационные спутниковые системы. системы координат. методы преобразований координат определяемых точек, гост р от 18 декабря 2008 года №51794-2008

ГОСТ Р 51794-2008

Дата введения 2009-09-01

Сведения о стандарте

1 РАЗРАБОТАН 29 Научно-исследовательским институтом Министерства обороны Российской Федерации

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 609-ст

4 ВЗАМЕН ГОСТ Р 51794-2001

Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ВНЕСЕНЫ поправки, опубликованные в ИУС N 4, 2011 год, ИУС N 6, 2011 год, ИУС N 9, 2013 год

Поправки внесены изготовителем базы данных

2 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1 большая полуось эллипсоида: Параметр, характеризующий размер эллипсоида.

2.2 отсчетный эллипсоид: Эллипсоид, принятый для обработки геодезических измерений и установления системы геодезических координат.

2.3 система геодезических координат: Система параметров, два из которых (геодезическая широта и геодезическая долгота) характеризуют направление нормали к поверхности отсчетного эллипсоида в данной точке пространства относительно плоскостей его экватора и начального меридиана, а третий (геодезическая высота) представляет собой высоту точки над поверхностью отсчетного эллипсоида.

2.5 геодезическая долгота: Двугранный угол между плоскостями геодезического меридиана данной точки и начального геодезического меридиана.

2.6 геодезическая высота: Высота точки над поверхностью отсчетного эллипсоида.

2.7 плоскость геодезического меридиана: Плоскость, проходящая через нормаль к поверхности отсчетного эллипсоида в данной точке и параллельная его малой оси.

2.9 плоскость начального меридиана: Плоскость меридиана, от которого ведется счет долгот.

2.10 геоид: Эквипотенциальная поверхность, совпадающая с поверхностью Мирового океана в состоянии полного покоя и равновесия и продолженная под материками.

2.11 эквипотенциальная поверхность: Поверхность, на которой потенциал имеет одно и то же значение.

2.12 Глобальная система позиционирования

ФЕДЕРАЛЬНАЯ СЛУЖБА ГЕОДЕЗИИ И КАРТОГРАФИИ РОССИИ

Геодезические и картографические инструкции, нормы и правила

Обязательнодляисполнениявсемисубъектамигеодезическойикартографическойдеятельности.

УтвержденоруководителемФедеральнойслужбыгеодезииикартографииРоссииот1марта2004г. №29—пр.

Москва

ЦНИИГАиК

АННОТАЦИЯ

Общее содержание руководства и рекомендации рассчитаны на различную квалификацию пользователей.

Настоящий НТА подготовлен в соответствии с требованиями Инструкции ГКИНП (ГНТА)-119-94.

Утверждено приказом руководителя Федеральной службы геодезии и картографии России от 1 марта 2004 г. № 29-пр.

Вводится в действие с 1 марта 2004 года.

Разработка и внедрение

Разработка Единой системы геодезических координат 1942 года началась в 1940 году и была выполнена в Советском Союзе Государственным комитетом СССР по геодезии и картографии. Данная система была разработана для использования на всей территории СССР и стран Социалистического лагеря.

В основу системы была положена геоцентрическая система координат, которая обеспечивала высокую точность и совместимость с другими советскими системами геодезии и картографии.

После завершения разработки система была тщательно испытана на ряде базовых пунктов, которые были расположены по всей территории Советского Союза. После успешных испытаний система была официально внедрена в 1942 году и стала основой для всех геодезических работ в Советском Союзе и союзных странах.

Единая система геодезических координат 1942 года была активно использована во время Великой Отечественной войны для навигационных целей, строительства оборонительных и военных объектов, а также для создания многочисленных карт и планов местности.

После окончания войны система была доработана и усовершенствована. На ее основе была создана Международная система геодезических координат 1968 года (МГК-68), которая применялась во многих странах до запуска современной системы GPS.

Параметры трансформации

Для использования систем координат соответствующим ГОСТ 32453-2017 в MapInfo Pro требуется самостоятельно задать требуемые параметры.

При трансформации координат из одного датума в другой используется формула принимающая семь параметров: 3 параметра сдвига, 3 параметра поворота, масштабный параметр трансформирования. Известно два варианта этой формулы: «Поворот координатной системы» (Coordinate Frame rotation) EPSG:1032 и «Преобразование радиуса-вектора» (Position Vector transformation) EPSG:1033. Формулы могут быть приведены одна к другой заменой знаков трёх значений параметров поворота на противоположные. Это создаёт большую путаницу, тем более что в литературе оба метода иногда называют преобразованием Бурша-Вольфа и преобразованием Гельмерта.

В ГОСТ 32453-2017 и MapInfo Pro используется формула «Поворот координатной системы». А в ISO 19111 и например в известной библиотеке Proj (ранее Proj.4) используется «Преобразование радиуса-вектора». Таким образом, чтобы использовать приведённый здесь параметры датумов в Proj требуется изменить знаки у параметров поворота ω_x, ω_y, ω_z.

В ГОСТ 32453-2017 указаны параметры пересчёта координат в ПЗ-90.11, а в MapInfo Pro (как и во многих других ГИС) преобразование координат осуществляется через WGS-84. Ниже приведены параметры пересчёта СК-42, СК-95, ГСК-2011 и ПЗ-90 в WGS-84, полученные путём сложения параметров трансформации этих систем координат в ПЗ-90.11 и параметров трансформации ПЗ-90.11 в WGS-84.

Датумы, согласно ГОСТ 32453-2017:

ПЗ-90	57	-1.43	0.05	0.2	-0.13	-0.22
ПЗ-90.02	57	-0.36	0.08	0.18
ПЗ-90.11	57	0.013	-0.106	-0.022	0.0023	-0.00354	0.00421	0.008
СК-42	3	23.57	-140.95	-79.8	-0.35	-0.79	-0.22
СК-95	3	24.47	-130.89	-81.56	-0.13	-0.22
ГСК-2011	56	0.013	-0.092	-0.03	0.001738	-0.003559	0.004263	0.0074
