Геодезическая разбивочная основа (гро)

Создание

Геодезическую основу строительства создают на этапе предварительной подготовки площадки. При её отсутствии становится невозможным контроль над всеми этапами строительства.

Длина сторон главных фигур находится в диапазоне 200-400м, второстепенных — 20-40 м. Стороны квадратов всегда параллельны осям воздвигаемых сооружений. Все возводимые объекты располагают внутри фигур данной сетки.

Следующий этап инженерных геодезических работ — вынос сетки в натуру. Именно для этого используют близлежащую к строительной площадке ГГС.

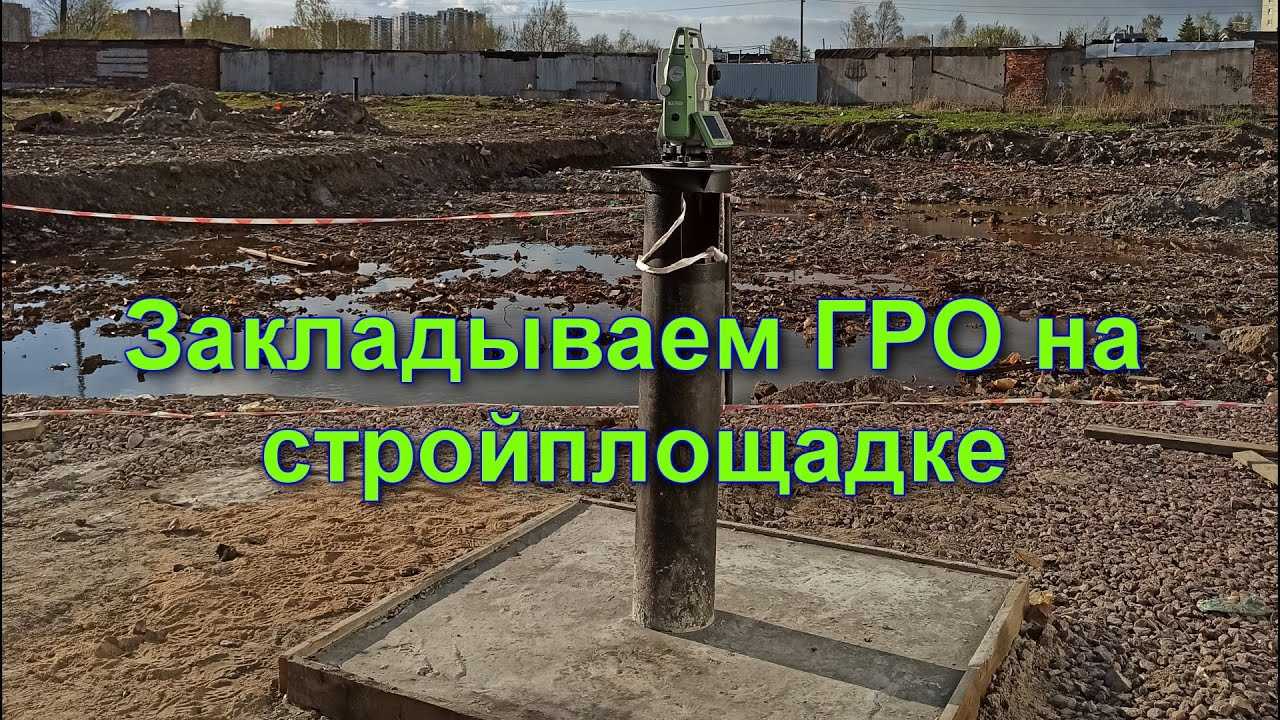

На местность выносят исходные направления проекта. Руководствуясь ими, на всей площадке маркируют распределительную строительную сеть. Места пересечения маркируют физическими отметками, например, обрезками рельсов или заполненными цементом трубами. При монтаже их капитально фиксируют.

При переносе на местность осей планируемых строений в качестве разбивочной основы сетки используют метод прямоугольных координат.

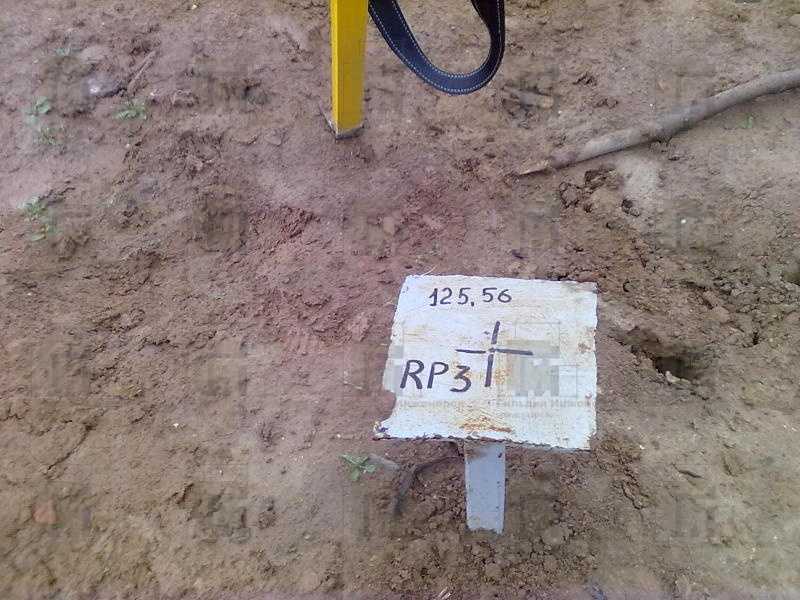

Высотное обоснование на стройплощадке обозначают реперами. Чаще всего в качестве строительных реперов служат существующие пункты ГГС и граничные линии.

Высотную отметку любого строительного репера получают обязательно от маркеров геодезической сети государственного или местного значения.

Создание

Геодезическую основу строительства создают на этапе предварительной подготовки площадки. При её отсутствии становится невозможным контроль над всеми этапами строительства.

Длина сторон главных фигур находится в диапазоне 200-400м, второстепенных — 20-40 м. Стороны квадратов всегда параллельны осям воздвигаемых сооружений. Все возводимые объекты располагают внутри фигур данной сетки.

Следующий этап инженерных геодезических работ — вынос сетки в натуру. Именно для этого используют близлежащую к строительной площадке ГГС.

На местность выносят исходные направления проекта. Руководствуясь ими, на всей площадке маркируют распределительную строительную сеть. Места пересечения маркируют физическими отметками, например, обрезками рельсов или заполненными цементом трубами. При монтаже их капитально фиксируют.

При переносе на местность осей планируемых строений в качестве разбивочной основы сетки используют метод прямоугольных координат.

Высотное обоснование на стройплощадке обозначают реперами. Чаще всего в качестве строительных реперов служат существующие пункты ГГС и граничные линии.

Высотную отметку любого строительного репера получают обязательно от маркеров геодезической сети государственного или местного значения.

Основные способы разбивочных работ

Выбор конкретного способа разбивки зависит от особенностей участка, строительного проекта, вида геодезической сети. В любом выбранном способе основной задачей является построение (перенос) на местность углов и расстояний, обозначенных в плане. При этом контроль положения всех точек проводят независимым способом. Разбивку и контроль проводят по специальным разбивочным чертежам. Основными являются способы:

• бокового нивелирования;
• полярных координат;
• прямой и обратной угловой засечки;
• линейной засечки;
• пересечения створов;
• прямоугольных координат.

Способ бокового нивелирования применяется обычно для того, чтобы вынести оси. Он нужен, когда проводится детальная разбивка и последующая установка конструкций будущего здания в правильном проектном положении. Если необходимо провести геодезическую разбивку сооружения с геодезических пунктов полигонометрических ходов, используется способ полярных координат. Он хорош тем, что может использоваться, даже если расстояние между выносимыми и исходными пунктами чересчур мало. Угловая засечка нужна, если проводят разбивку недоступных точек, находящихся на большом расстоянии от исходных пунктов. Если же геодезическая основа представлена строительной сеткой с закрепленными на местности вершинами, используют способ прямоугольных координат.

Внешняя разбивочная сеть

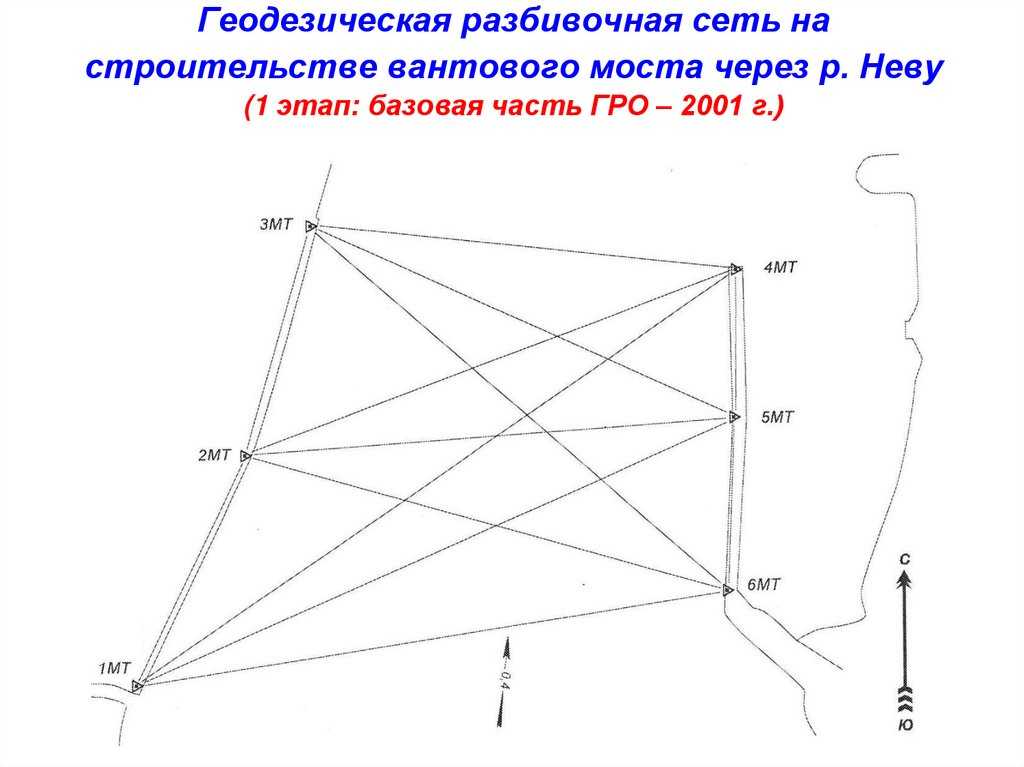

Внешнюю разбивочную сеть сооружения следует формировать в виде геодезической сети, пункты каковой фиксируют в территории вынос оси, а кроме того углы, образованные пересечением главных осей. Нивелирная сеть площадки и наружная различная сеть сооружения формируется в виде нивелирных ходов. Высотная сеть основывается никак не меньше Нежели в 2 репера. Пункты нивелирной и плановой разбивочной сети, нередко необходимо совмещать.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг, определенных поставленному распорядку строительства. Зоны закладки геодезических знаков обязаны быть показаны в стройгенплане плана учреждения, а кроме того в чертежах, разработанных с целью изготовления заявок согласно распланировке и стройке площади.

Величины СКП назначаются в зависимости от наличия одной из черт. При присутствии двух и более черт величины СКП назначаются согласно характеристике, соответственной наиболее высокой точности.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг

Достоверность построений оригинальных и сложных объектов и монтажа технологического оснащения необходимо подсчитывать расчетами в базе инженерных критерий и принимая во внимание специальные условия к допускам, в согласовании с планом

Осмотр, освидетельствование и приемка котлована

Разработка котлована в обязательном порядке подлежит освидетельствованию специалистами. Окончательным этапом работ является приемка комиссией, членами которой является ответственный сотрудник от организации-заказчика, представитель государственных контрольно-надзорных органов и подрядчик.

Цель проведения освидетельствования разработанного котлована – анализ соответствия данных инженерно геологического изыскания и показателей грунтовых почв, полученных в результате земляных работ по разработке котлована.

На основании сравнительного анализа этих данных составляется акт освидетельствование и приемка котлована.

Все организации, принимающие участие в данном виде работ, получают по экземпляру акта: подрядчик, геологическая организация (непосредственное выполнение освидетельствования), органы государственного авторского и геотехнического надзора.

Предварительное ознакомление с котлованом, оценка пространственной изменчивости и других физических характеристик грунта (образцы берутся со стен вскрытого котлована).

Технический отчет с данными проведенных на участке инженерно геологических изысканий служит базой для уточнения полученных показателей грунтов.

Разметка котлована на местности, показатели грунтовых почв должны полностью соответствовать данным технического отчета по результатам инженерно геологических испытаний. Освидетельствование котлована с выездом на местность проводит инженер-геолог, входящий в состав комиссии.

Визуальный осмотр котлована и снятие проб грунтов со стенок открытого котлована – задача инженера-геолога. После получения и анализа проб инженер-геолог проводит сравнение с данными технического отчета.

Возможные осложнения при проведении работ по освидетельствованию котлована

• высокая подтопляемость местности: требуется проведение работ по ее осушению;
• высокая техногенная нагрузка на участок: наличие инженерных коммуникаций плит старых фундаментов под верхним слоем грунта: требуется проведение работ по дополнительному отбору проб грунта с целью получения более достоверных данных о месте возведения нового объекта;
• значительные расхождения в результате проведения сравнительной оценки данных технического акта и данных акта об освидетельствовании котлована: требуется проведение дополнительных инженерно геологических изысканий; их объем определяет комиссия, он должен быть достаточным для уточнения проектных данных; полученные правки в обязательном порядке должны быть внесены в проект строительных работ.

Получение акта о выполнении работ является окончательным этапом освидетельствования котлована. Технический отчет по результатам инженерно-изыскательских работ и акт освидетельствования котлована – основные документы, необходимые для получения разрешения на проведение строительных работ на выбранном участке.

Документация по результатам освидетельствования котлована должна содержать

• чертежи отдельных частей и конструкций креплений и фундамента, разметки котлована;
• авторский надзор всех видов работ, проводимых на этапе инженерно геологических изысканий и освидетельствования котлована (журнал авторского надзора);
• разбивка котлована – акт приемки геодезической разбивочной основы для строительства;
• ведомость отметок реперов и привязка к ним разметок фундамента и конструкций на участке строительных работ;
• скрытые работы (акты по каждому виду скрытых работ): расчет свойств и несущей способности оснований свай, устройство основанием с применением подсыпки, присадка или набухание грунта и др.

Полученная расчетная документация должна быть подтверждена. Подтверждающими документами являются:

• планы проектных работ;
• планы исполнительских работ;
• результаты бурильных работ;
• характеристики грунтов, проектные и фактические;
• чертежи разрезов котлована и разметки фундамента;
• результаты проверки несущей способности грунтов (составляется акт испытаний);
• чертежи оградительных конструкций места проведения работ по разработке котлована.

Освидетельствование и приемка котлована — процедура с участием контрольно-надзорных государственных органов (в строительстве), экспертных организаций (или независимых экспертов).

Обязательно предварительное оповещение всех участников о предмете освидетельствования, месте его расположения.

Кроме того, каждый участник должен быть ознакомлен с техническим актом проведения инженерно геологических изысканий.

Основная цель освидетельствования котлована – оценка безопасности возведенного здания (сооружения) в процессе эксплуатации.

Этап подготовки

В рамках данного шага геодезисты занимаются ознакомлением с геодезическими материалами и особенностями проектной документации. Сведения, отображенные в этих бумагах, требуются в процедуре подготовки разбивочного чертежа. В обязательном порядке требуется изучение расположения пунктов сети, ведь именно к ним будет осуществляться привязка основных элементов, что обеспечит максимально высокий уровень точности.

На рабочем чертеже указывается перечень объектов, которым требуется перенос в натуру. В качестве основы в данном случае выступает генеральный план участка

Если застройка является плотной, во внимание принимается расположение ОКС. В ходе составления рабочего чертежа геодезисты принимают во внимание следующие факторы:

• каким образом будет происходить размещение на участке ОКС и трассы коммуникаций – на этом шаге составляется последовательный план;
• каким образом располагаются существующие объекты участка, и соответствует ли этот порядок действующим нормам;
• с помощью какого способа целесообразно разместить знаки, чтобы они были сохранными на протяжении всего периода строительства;
• какое влияние на качество процесса оказывают природные и техногенные факторы, то есть климатические и экологические условия той или иной среды;
• каким способом применяется ГРО в процессе эксплуатирования ОКС, а также в дальнейшем времени, на какой отрезок времени ее будет достаточно, и когда потребуется вносить коррективы.

Это далеко не весь перечень вопросов, однако они являются основными. Только после получения ответов на них можно приступать к решению прочих задач. Справиться с этим вопросом могут только эксперты, поэтому в процессе они должны принимать прямое и непосредственное участие.

Нивелирные сети

Они же являются высотными и нужны для вынесения в натуру отметки, а также закрепления с помощью репером. Традиционно для их возведения применяется метод замкнутых ходов или полигонов. С помощью этих элементов происходит закрепление пунктов основы, при этом важную роль играет грамотное размещение, чтобы на любую высоту можно было передавать знаки. Еще одно серьезное требование касается видимости между смежными знаками. В процессе изменения направлений или углов луч должен проходить не ниже 0,5 м от грунтовой поверхности или объекта.

Что касается самой закладки нивелирных знаков, традиционно она подчиняется определенным требованиям:

• при наличии возможности стоит рассмотреть совмещение пунктов плановой и высотной сети;
• чтобы заложить знаки в конструкции строительства, нужно задействовать объекты, возведенные 2 года назад и более;
• грунтовые реперы закладываются так, чтобы оставалась возможность минимизации рисков сдвижения из-за вод (то есть участки должны иметь низкий показатель УГВ, а также обладать выходами коренных пород на поверхность).

В процессе любых замеров требуется соблюдение точности, ее уровень может различаться в соответствии с особенностями строительной площадки и ОКС. Но погрешности не должны выходить за определенные пределы.

Вынос в натуру

В львиной доле ситуаций принято использовать методику полярных координат. С ее помощью определяется конкретное направление, а далее формируется разбивочная сетка. Длина сторон зависит от проекта и может быть любой. В зонах, где происходит пересечение осей, геодезисты делают соответствующие отметки. Наряду с ними ГРО содержит следующие пункты:

• линии красного цвета;
• нивелирная сеть;
• знаки триангуляции.

Все они нужны для того, чтобы обеспечивался процесс регулирования точности строительства. В процессе формирования ГРО геодезисты должны следить за тем, чтобы знаки и линии были сохранными. Для решения данной задачи еще на стадии планирования оценивается влияние погодных факторов. К точности создания данной сети предъявляется немалое количество требований, поэтому каждый этап работ должен строго контролироваться. Итоги проверочных работ, как правило, вносятся в исполнительные документы по конкретному проекту.

Виды разбивочных работ

• передача на монтажный горизонт основных отметок и осей;
• разбивка на монтажном горизонте конструктивных элементов;
• вынос границ участка;
• разбивка трасс и других линейных сооружений – трубопроводов и т.д.;
• контуров;
• осей здания.

Последний вид работ встречается в строительстве или реконструкции. Может быть проведен различными методами, но главное, чтобы пользоваться полученными точками было максимально удобно, в соответствии с этим и подбирается способ. Разбивка осей здания требует внимания и подготовки, по ним строится ориентация всех его элементов в пространстве. Любые разбивочные работы в процессе строительства проводятся только инженерами со специальной подготовкой.

Трассы же и другие объекты на местности разбиваются преимущественно геодезическими методами с использованием данных проекта. Учитывая, что разбивка может затрагивать очень протяженный участок трассы в сотни километров, нередко также ориентируются на спутниковые данные.

Чтобы определить и представить границы участков, проводят их разбивку на местности. Точность таких измерений допускается на уровне меньшем, чем точность, например, разбивки осей и других разбивочных работ в строительстве. Зачастую информация для проведения процедуры на загородных территориях берется в государственном кадастре. Если же необходимо провести работы в городе, разбивка отталкивается от городской сети геодезических пунктов. В последнее время все чаще ее проводят на основании глобальной системы позиционирования.

Зачем проводить разбивку

Строительство зданий и сооружений – процесс многоэтапный и сложный. Для того чтобы «на выходе» получился объект, в полной степени отвечающий всем существующим нормативам, надежный и качественный, на каждой стадии строительного процесса необходимо соблюдать установленные правила. В частности, прежде чем приступать к закладке фундамента проводится разбивка осей на участке будущей постройки.

• Бланк и образец
• Бесплатная загрузка
• Онлайн просмотр
• Проверено экспертом

Разбивку проводит геодезист, основная задача которого заключается в том, чтобы перевести расчеты планов и чертежей на местность, создать правильную расстановку объекта и самое главное – достичь абсолютного согласия с размерами, по которым в дальнейшем будут выстроены перекрытия и стены. Любые расхождения с чертежами ослабят конструкцию, снизят ее прочность и сделают негодной в длительной эксплуатации.

В самых крайних случаях плохая работа геодезиста может привести к деформации здания и его частичному или даже полному разрушению. Именно поэтому специалист, занимающийся разбивкой осей, должен иметь высокую квалификацию и точно понимать значение своей работы.

Всего существует четыре вида осей, которые подлежат разбивке, и все они решают разные задачи.

Главные оси отвечают за соразмерность постройки, основные — оказывают влияние на форму и величину сооружения – эти два типа осей выстраиваются в самом начале. На этом же этапе геодезисты вбивают в нужных точках бетонные сваи или же ставят колья и осуществляют обноску, которая несколько выходит за крайние линии будущего контура.

Далее геодезисты проводят разбивку промежуточные осей различных частей объекта, по точкам, выявленным на предыдущей стадии, и одновременно с этим определяют уровни проектных высот. И, наконец, завершает работы разбивка технологических осей – они делаются с максимальной точностью. После завершения разбивочной работы составляется специальный акт.

Надо отметить, что после окончания разбивки осей участие геодезистов в стройке не заканчивается. Они проводят контроль на каждом этапе строительства, чтобы, если вдруг возникнут какие-то несоответствия чертежам, своевременно их обнаружить и вовремя устранить ошибки, позволив таким образом застройщику избежать больших потерь.

Общие положения

Выделим некоторые важные моменты в соответствии с ГОСТ Р 51872-2002:

• Документация составляется по результатам исполнительной съемки (п.3.2).
• Документация составляется на все виды подземных и надземных инженерных сетей, а также другие элементы, обязательность составления документации на которые установлена действующими нормативными документами, проектом, проектом производства работ, в том числе геодезических, инструкциями и правилами органов надзора, ведомств, территориальных инженерных служб и эксплуатирующих организаций (п.3.3).
• Состав исполнительных схем по объекту строительства устанавливается на основании требований действующих нормативных документов, требований органов государственного надзора, технадзора заказчика, авторского надзора проектной организации с учетом рекомендаций приложения А (п.4.1) .
• На исполнительных схемах указываются разбиваемые в натуре оси, элементы, геометрические параметры, характеризующие их действительные размеры и положение в плане и по высоте (п.4.2).
• Исполнительная схема подписывается исполнителем, ответственным производителем работ по объекту и руководителем строительной (монтажной) организации. В случае выполнения исполнительной съемки сторонней организацией схема подписывается также руководителем этой организации или уполномоченным им лицом (п.4.10).

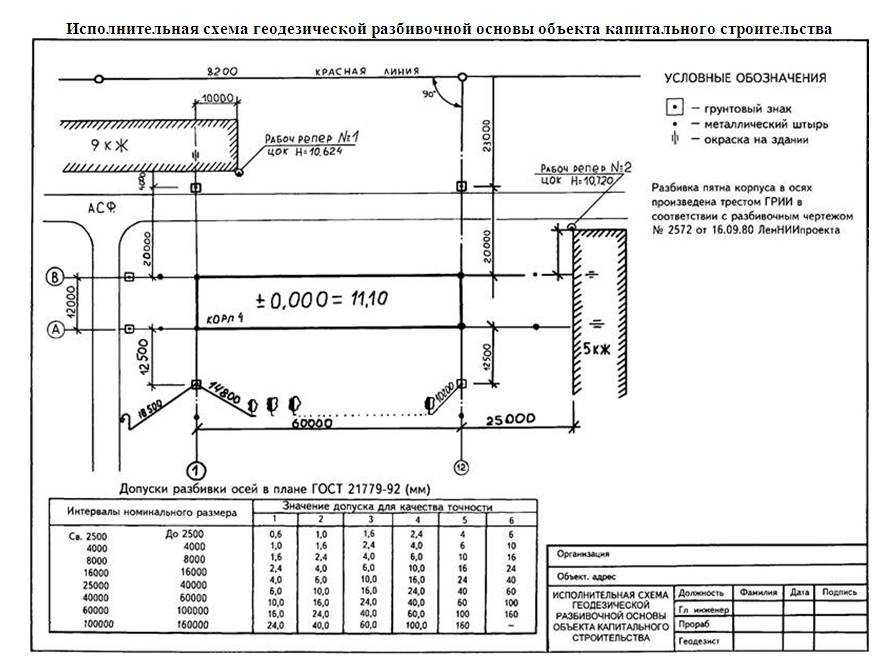

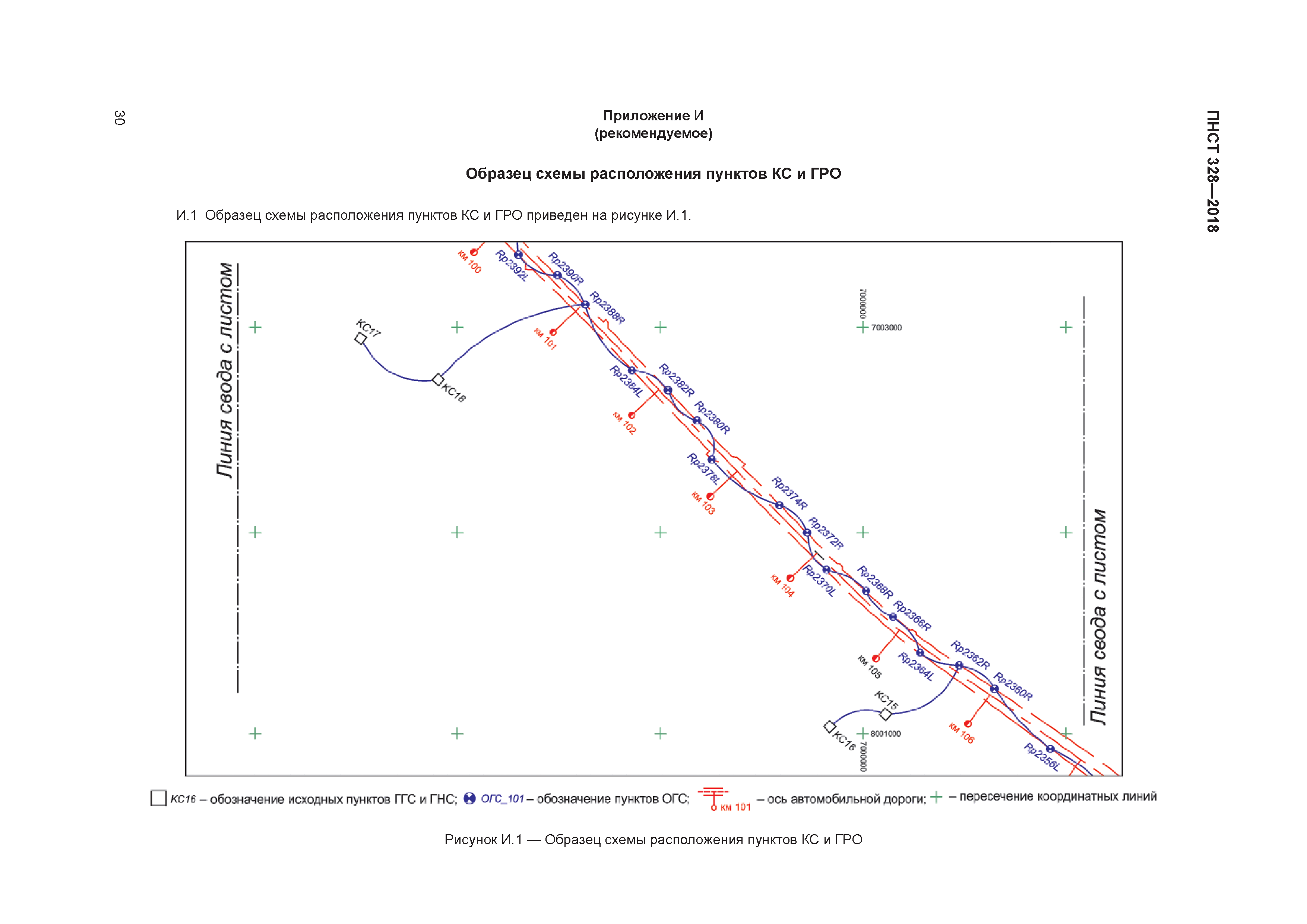

• Исполнительная схема геодезической разбивочной основы фиксирует действительные значения привязок и отметок знаков закрепления пунктов основы  Схема должна содержать: схему вынесенных в натуру точек, осей и установленных знаков закрепления с необходимыми привязками; сведения о способе закрепления точек и конструкции знаков (п.4.11).
• Исполнительные чертежи составляются на все виды надземных инженерных сетей. Исполнительные чертежи сетей внутри зданий составляются в случае необходимости по требованию технадзора заказчика, авторского надзора проектной организации, территориальных инженерных служб и эксплуатирующих организаций (п.5.1.1).
• В состав документации по подземным инженерным сетям включаются: исполнительные чертежи; продольные профили по оси сети (если они входят в состав проекта); схемы сварных стыков трубопроводов; каталоги координат выходов, углов поворота и створных точек сети (при ее аналитической привязке); полевые геодезические материалы исполнительной съемки (п.5.2.1).
• Контроль документации является обязанностью заказчика объекта строительства, если иное не установлено решениями местных органов исполнительной власти или соглашениями между участниками инвестиционного процесса (п.6.3).
• Оригиналы документации, кроме документации по подземным инженерным сетям, хранятся организацией — исполнителем работ вместе с полевыми материалами исполнительных съемок в соответствии с правилами архивного хранения. Оригиналы исполнительных чертежей, продольных профилей и каталогов координат подземных сетей хранятся территориальными организациями — держателями геодезических фондов в соответствий с правилами Роскартографии. Оригиналы схем сварных стыков трубопроводов подземных сетей хранятся эксплуатирующими организациями. Полевые материалы исполнительных съемок подземных сетей хранятся организацией — исполнителем съемок или передаются ею организации — производителю строительно-монтажных работ (п.7.1) .

Копии документации передаются эксплуатирующим, контролирующим, изыскательским и другим заинтересованным организациям в соответствии с положениями действующих законодательных актов, нормативных документов, инструкций и правил органов надзора, ведомств, территориальных инженерных служб и эксплуатирующих организаций (п.7.2).

Сколько стоят разбивочные работы в геодезии?

Стоимость разбивки зависит от количества точек, которые необходимо вынести. То есть, чем больше площадь объекта, тем выше цена услуги. также стоимость разбивочных геодезических работ зависит от следующих факторов:

• Дистанция между основными геодезическими пунктами;
• Наличие зеленых насаждений на участке;
• Плотность застройки;
• Срочность заказа;
• Индивидуальные особенности проекта.

В результате проведение геодезических изысканий по выносу точек объекта в натуру, собственник получает такие документы:

• Технический отчет (в некоторых случаях к нему прилагается пояснительная записка);
• Документ, в котором указаны координаты основных точек и реперов ОКС;
• Картографические материалы (план, схема).

Разбивочные геодезические работы в ГЕОМЕР ГРУПП стоят от 8000 рублей. Для каждого клиента смета составляется индивидуально. Получить консультацию кадастрового инженера, изучить договор подряда и условия сотрудничества можно на приеме в офисе компании. Записывайтесь на прием по телефону или онлайн.

ГЕОДЕЗИЧЕСКИЕ РАБОТЫ В СТРОИТЕЛЬСТВЕ

Geodetic works in building

Дата введения 2013-01-01

Сведения о своде правил

1 ИСПОЛНИТЕЛИ — ООО «Тектоплан», ГУП «Мосгоргеотрест», МГУГиК (МИИГАиК), ОАО «ГСПИ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом архитектуры, строительства и градостроительной политики

Информация об изменениях к настоящему своду правил публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минрегион России) в сети Интернет.

Геодезическая разбивочная основа для строительства

Геодезические работы по созданию геодезической разбивочной основы на объекте строительства Заказчика завершены за 10 календарных дней.

Есть вопрос? Звоните 8 (812) 318-44-01. Наши контакты здесь.

Очередной объект строительства обеспечен в геодезическом отношении специалистами нашей компании, пункты ГРО с успехом применяются в ходе строительства объекта.

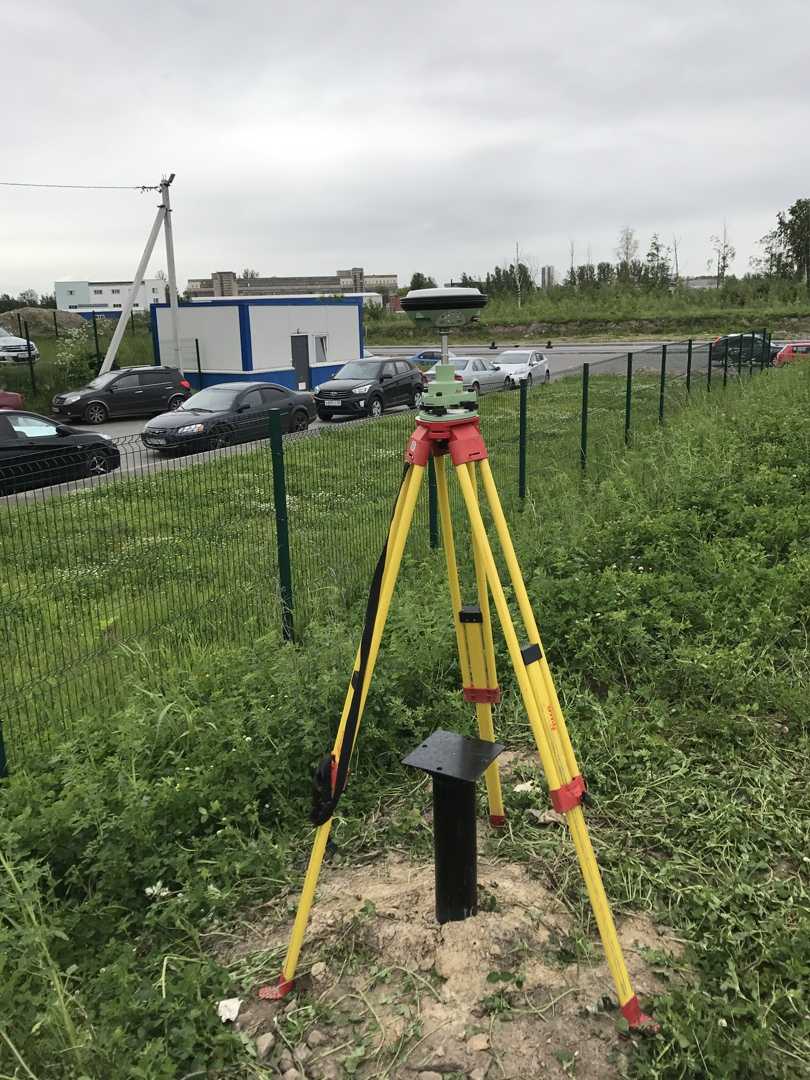

Перед нами стояла не простая задача по созданию сети геодезической разбивочной основы состоящей из 20-ти пунктов грунтового закрепления. Требования Заказчика закрепить на местности пункты ГРО, которые обеспечат точность выполнения геодезических работ в течении всего периода строительства объекта. Конструкция пунктов ГРО Заказчиком была предложена, а нами поддержана  следующая:

Объект промышленно-гражданского строительства, располагался на обширной территории свыше 100 га и соответственно сеть пунктов ГРО должна быть доступна и иметь прямую видимость между смежными пунктами в любой точке объекта.

Перечень нормативно-технических документов

1. СП 47.13330.2012. Инженерные изыскания для строительства. Основные положения (Актуализированная редакция СНиП 11-02-96), Москва, 2012;
2. СП 126.13330.2012. Геодезические работы в строительстве  Актуализированная редакция СНиП 3.01.03-84, Москва, 2012.
3. СП 11-104-97. Инженерно-геодезические изыскания для строительства. Госстрой России, Москва, 1997.
4. Инструкция по нивелированию I, II, III и IV классов, ГКИНП (ГНТА) – 03 -010 -03, Москва, ЦНИИГАиК, 2004.
5. Правила закрепления центров пунктов спутниковой геодезической сети, Москва, ЦНИИГАиК, 2001.
6. ГОСТ Р 51872 – 2002, Документация исполнительная геодезическая. Правила выполнения, Москва, Госстрой России, 2002.

Вынос основных осей на строительную площадку

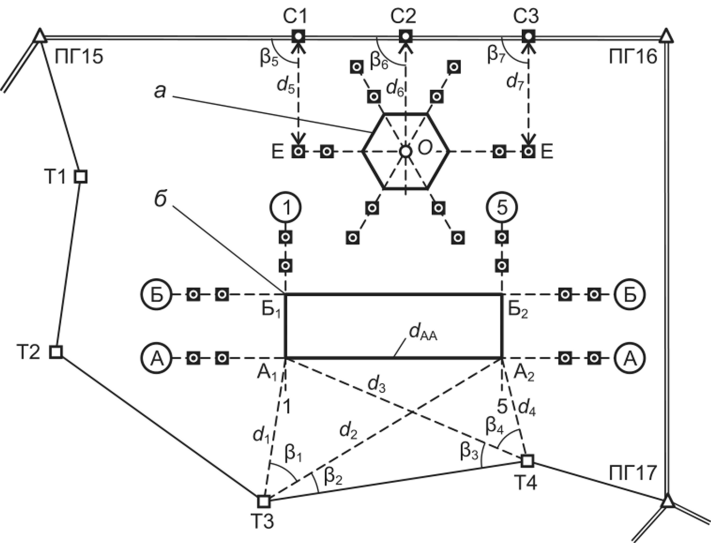

Основные геодезические методы выноса осей зданий и линейных сооружений на строительной площадке. Какие условия разбивки влияют на выбор измерений и получения точных координат.

На строительной площадке вынос в натуру основных осей выполняют разными методами. Геодезисты Компании «Промтерра» собирают информацию об условиях местности, проводят геодезическую съемку, создают разбивочну сеть и определяют требуемые размеры.

Проведенные измерения и тип инженерного сооружения позволяют выбрать оптимальный способ выноса в натуру проектных точек, основных и главных осей здания. Как правило их выносят на сплошную или створную строительную обноску, а также закрепляют постоянными знаками (геодезическими метками). В процессе проведения работ должна строго соблюдаться последовательность этапов разбивки для получения качественного результата.

Правовое значение геодезических работ

Геодезические работы, в т. ч. на строительной площадке, требуют от исполнителя квалификации, подтверждённой участием в саморегулируемой организации (СРО). Ответственность участника СРО за некачественное оказание услуг страхуется каждым участником самостоятельно.

Данные работы являются лишь одним из этапов застройки, однако, очень важным этапом. В случае отказа управления архитектуры и градостроительства выдать разрешение на ввод в эксплуатацию по окончании строительства, данный отказ придётся обжаловать в суде. Для доказательства безопасности здания может потребоваться экспертиза, которую независимая организация сможет провести по строительной документации и имеющейся геодезической основе, на плане и на местности.

В случае возникновения дефектов здания и предъявленных в связи с этим требований о возмещениях и компенсациях, необходимо установить ответственное лицо. Если дефекты возникли в результате строительного брака, проектировщики и создатели геодезической основы не могут нести ответственности, так как строители допустили брак уже после создания основы. Если же причина в геодезической основе и нарушениях размеров и пропорций зданий, необходимо выяснить, возникла ли ошибка при проектировании (проверить план основы) либо при строительстве (определить координаты сохранившихся опорных знаков).

Итак, геодезическая основа имеет важное правовое значение:

• для выдачи разрешения на строительство;
• для ввода здания в эксплуатацию;
• для рассмотрения споров о качестве строительства.

Можно поручить весь комплекс работ одному подрядчику, который начнёт строительство, в том числе, с геодезической основы. В этом случае у заказчика не возникнет необходимости искать отдельного подрядчика-геодезиста, но если сначала заключается договор с геодезистом, в нём необходимо прописать обязанность исполнителя предоставить планы основы в нескольких экземплярах для резервного хранения у заказчика и предоставления подрядчику-строителю.

”

Разбивка участка

Разбивка участка на местности позволяет зрительно представить его границы, что важно не только для частных землепользователей, но и в городах. На местности граница участка закрепляется кольями, штырями, а также маркируется специальными красками. Выполняемые работы в данном случае обычно менее точны, чем в строительстве, однако точность их всё же такова, что без применения специальных инструментов не обойтись

Геодезическая разбивка участка осуществляется, как правило, на основе информации из Государственного кадастра недвижимости. В случаях, когда участок расположен в городе – работы проводятся от городской геодезической сети, если участок находится в местности, не охваченной геодезической сетью, то разбивка может быть осуществлена с помощью точных GPS-приемников

Выполняемые работы в данном случае обычно менее точны, чем в строительстве, однако точность их всё же такова, что без применения специальных инструментов не обойтись. Геодезическая разбивка участка осуществляется, как правило, на основе информации из Государственного кадастра недвижимости. В случаях, когда участок расположен в городе – работы проводятся от городской геодезической сети, если участок находится в местности, не охваченной геодезической сетью, то разбивка может быть осуществлена с помощью точных GPS-приемников.

Требования к точности разбивочных работ в строительстве определяются СНИПом 3.01.03-84 «Геодезические работы в строительстве» и могут достигать десятых долей миллиметра, в то время как вынос в натуру границ участка может осуществляться с точностью в несколько сантиметров.

Богатый опыт, а также наличие самого современного оборудования позволяет сотрудникам ООО «ПрофГеоКом» наиболее качественно выполнять любые виды разбивочных работ.
